Ürün türü	Çok fonksiyonlu motorlu alet aksesuarı (fırça süpürge/sıyırma süpürge)
Marka	Makita
Model referansı	1993397 (BR400MP ve SW400MP modelleri)
Fırça süpürge modeli	BR400MP
Sıyırma süpürge modeli	SW400MP
Boyutlar (BR400MP)	1.145 × 600 × 362 mm (uzunluk × genişlik × yükseklik)
Boyutlar (SW400MP)	1.159 × 600 × 362 mm
Net ağırlık (BR400MP)	6,3 kg
Net ağırlık (SW400MP)	7,2 kg
Fırça genişliği	600 mm
Fırça dış çapı	250 mm
Sıyırma silindiri genişliği	590 mm
Sıyırma silindiri dış çapı	265 mm
Onaylı motorlu üniteler	DUX60, DUX18, UX01G (kablosuz), EX2650LH (termik)
Güç kaynağı	Motorlu üniteye bağlıdır (akü veya benzin)
Ana kullanım alanları	Zeminlerin ve yolların süpürülmesi (BR400MP); nemli malzemelerin temizlenmesi ve suyun uzaklaştırılması (SW400MP)
Kullanım	Ticari
Zorunlu koruyucu ekipman	Güvenlik kaskı, koruyucu gözlük, kulaklık, sağlam kaymaz ayakkabılar, eldiven, uzun pantolon, uzun kollu giysi
Rutin bakım	Su ile temizleme, dişli kutusu ve motor milinin her 25 saatte bir yağlanması, her kullanımdan önce görsel kontrol
Yedek parçalar	Yalnızca orijinal Makita parçaları kullanın
Satış sonrası hizmet	Yetkili Makita servisi
Uygunluk standartları	2006/42/CE, EN 60335-1, EN 60335-2-72
Yağlama aralığı	Her 25 saatlik çalışma süresinde bir

Sık sorulan sorular - 1993397 MAKITA

Bu aksesuar hangi motorlu ünitelerle uyumludur?

Aksesuar, DUX60, DUX18, UX01G (kablosuz) ve EX2650LH (termik) motorlu üniteler için onaylanmıştır. Onaylanmamış bir ünite ile asla kullanmayın.

BR400MP fırça süpürgenin boyutları ve ağırlığı nedir?

BR400MP modeli 1.145 × 600 × 362 mm boyutlarında ve 6,3 kg ağırlığındadır. Fırça genişliği 600 mm ve dış çapı 250 mm'dir.

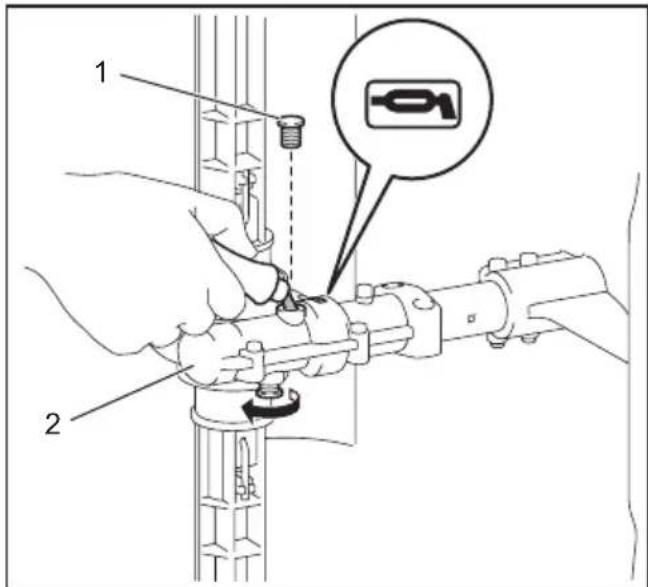

Dişli kutusu nasıl yağlanır?

Her 25 saatlik çalışmada 30 ml Makita SG No.0 gresi kullanın. Yağlama işareti yakınındaki cıvatayı çıkarın, gresi uygulayın, ardından cıvataları sıkın.

Hangi koruyucu ekipmanları giymeliyim?

Güvenlik kaskı, koruyucu gözlük, kulaklık, eldiven, uzun pantolon, uzun kollu gömlek ve sağlam kaymaz ayakkabılar giyin.

Aksesuarı onaylanmamış bir motorlu ünite ile kullanabilir miyim?

Hayır, bu ciddi yaralanmalara neden olabilir. Yalnızca kılavuzda listelenen üniteleri kullanın.

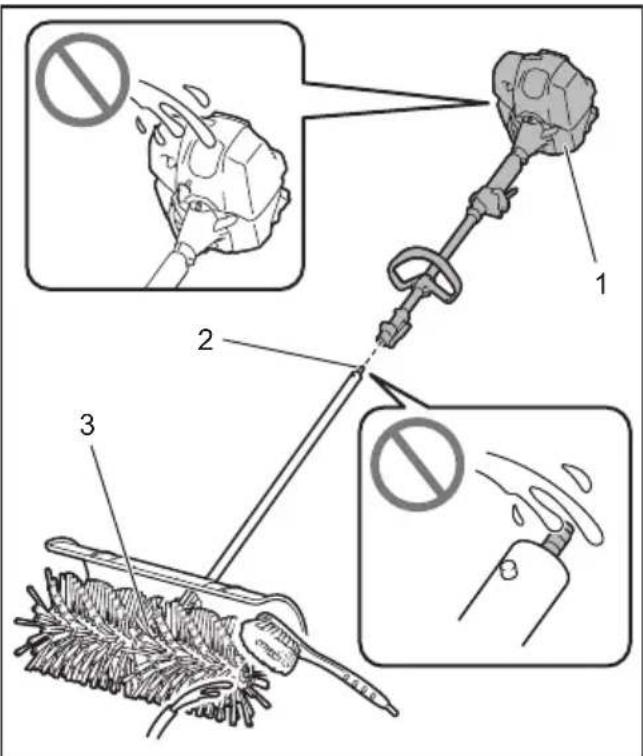

Aksesuar nasıl temizlenir?

Naylon fırça ile suyla yıkayın. Motorlu alete veya hortum ucuna su dökmeyin.

Fırçalar veya silindirler dönmezse ne yapmalıyım?

Motoru hemen durdurun. Alet ile aksesuar arasındaki bağlantıyı kontrol edin, yabancı cisimleri çıkarın ve sorun devam ederse bir yetkili Makita servis merkezine başvurun.

BR400MP ve SW400MP modelleri arasındaki fark nedir?

BR400MP zeminleri ve yolları süpürmek için bir fırça süpürgedir. SW400MP ise nemli malzemeleri temizlemek ve sert yüzeylerden suyu çıkarmak için bir sıyırma süpürgedir.

Aksesuarı ne sıklıkta kontrol etmeliyim?

Her kullanımdan önce görsel kontrol yapın. Her 25 saatlik çalışmada yağlayın.

Yedek parçaları nerede bulabilirim?

Yalnızca orijinal Makita yedek parçalarını kullanın. Yetkili satıcınız veya bir Makita satış sonrası servis merkezi ile iletişime geçin.

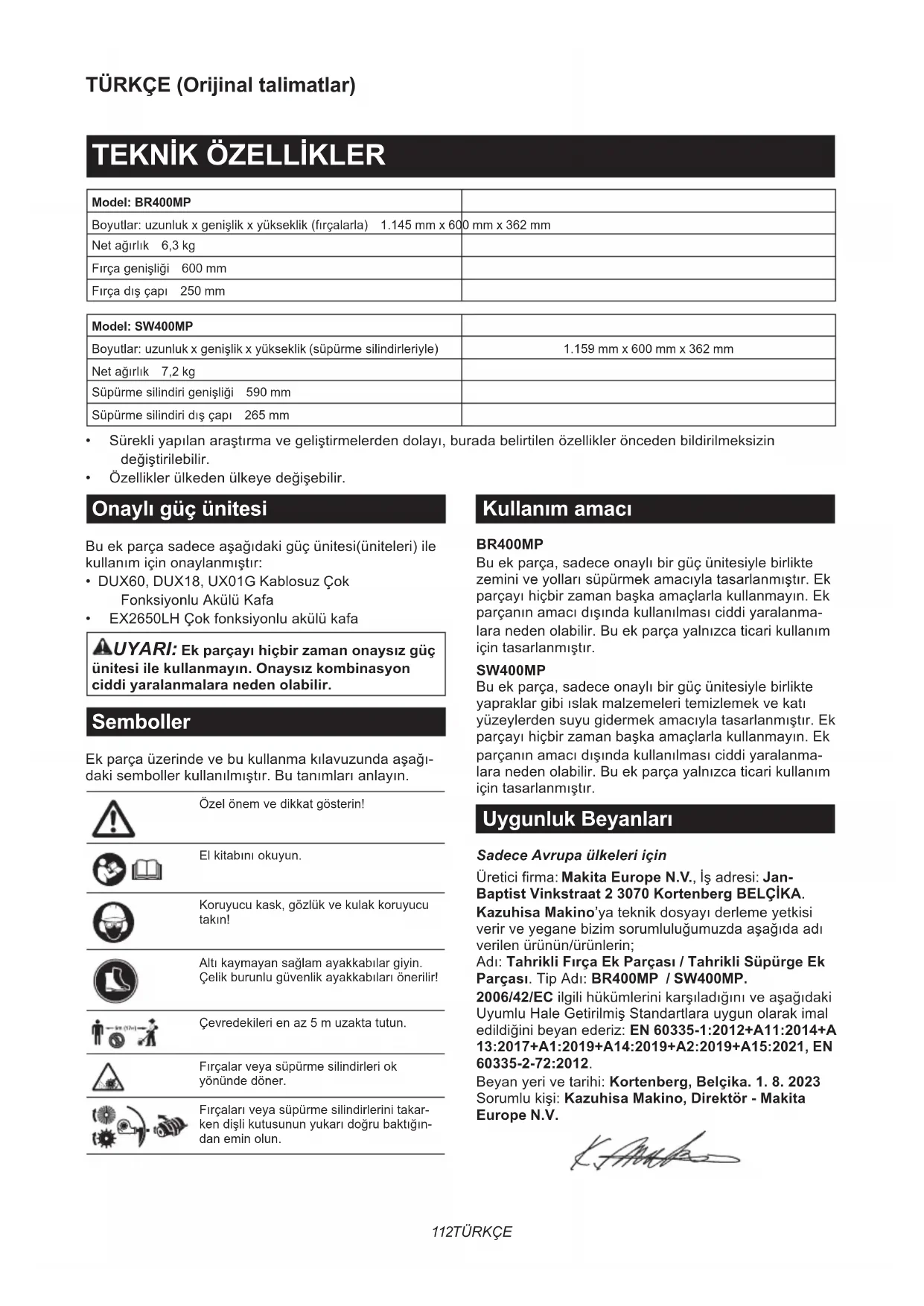

KULLANIM KILAVUZU 1993397 MAKITA

Model: BR400MP
Boyutlar: uzunluk x genişlik x yükseklik (fırçalarla) 1.145 mm x 600 mm x 362 mm
Net ağırlık 6,3 kg
Fırça genişliği 600 mm
Fırça dış çapı 250 mm

Model: SW400MP
Boyutlar: uzunluk x genişlik x yükseklik (süpürme silindirleriyle)	1.159 mm x 600 mm x 362 mm
Net ağırlık 7,2 kg
Süpürme silindiri genişliği 590 mm
Süpürme silindiri dış çapı 265 mm

- Sürekli yapılan araştırma ve geliştirmelerden dolayı, burada belirtilen özellikler önceden bildirilmeksizin değiştirilebilir.

- Özellikler ülkeden ülkeye değişebilir.

Onaylı güç ünitesi

Bu ek parça sadece aşağıdaki güç ünitesi(üniteleri) ile kullanım için onaylanmıştır:

• DUX60, DUX18, UX01G Kablosuz Çok Fonksiyonlu Akülü Kafa
  • EX2650LH Çok fonksiyonlu akülü kafa

⚠UYARI: Ek parçayı hiçbir zaman onaysız güç ünitesi ile kullanmayın. Onaysız kombinasyon ciddi yaralanmalara neden olabilir.

Semboller

Ek parça üzerinde ve bu kullanma kılavuzunda aşağıdaki semboller kullanılmıştır. Bu tanımları anlayın.

	Özel önem ve dikkat gösterin!
	El kitabını okuyun.
	Koruyucu kask, gözlük ve kulak koruyucu takın!
	Altı kaymayan sağlam ayakkabılar giyin.Çelik burunlu güvenlik ayakkabıları önerilir!
	Çevredekileri en az 5 m uzakta tutun.
	Fırçalar veya süpürme silindirleri ok yönünde döner.
	Fırçaları veya süpürme silindirlerini takar-ken dişli kutusunun yukarı doğru baktığından emin olun.

Kullanım amacı

BR400MP

Bu ek parça, sadece onaylı bir güç ünitesiyle birlikte zemini ve yolları süpürmek amacıyla tasarlanmıştır. Ek parçayı hiçbir zaman başka amaçlarla kullanmayın. Ek parçanın amacı dışında kullanılması ciddi yaralanmalara neden olabilir. Bu ek parça yalnızca ticari kullanım için tasarlanmıştır.

SW400MP

Bu ek parça, sadece onaylı bir güç ünitesiyle birlikte yapraklar gibi ıslak malzemeleri temizlemek ve katı yüzeylerden suyu gidermek amacıyla tasarlanmıştır. Ek parçayı hiçbir zaman başka amaçlarla kullanmayın. Ek parçanın amacı dışında kullanılması ciddi yaralanmalara neden olabilir. Bu ek parça yalnızca ticari kullanım için tasarlanmıştır.

Uygunluk Beyanları

Sadece Avrupa ülkeleri için

Üretici firma: Makita Europe N.V., İş adresi: Jan-Baptist Vinkstraat 2 3070 Kortenberg BELÇİKA.

Kazuhisa Makino'ya teknik dosyayı derleme yetkisi verir ve yegane bizim sorumluluğumuzda aşağıda adı verilen ürünün/ürünlerin;

Adı: Tahrikli Fırça Ek Parçası / Tahrikli Süpürge Ek Parçası. Tip Adı: BR400MP / SW400MP.

2006/42/EC ilgili hükümlerini karşıladığı ve aşağıdaki Uyumlu Hale Getirilmiş Standartlara uygun olarak imal edildiğini beyan ederiz: EN 60335-1:2012+A11:2014+A13:2017+A1:2019+A14:2019+A2:2019+A15:2021, EN 60335-2-72:2012.

Beyan yeri ve tarihi: Kortenberg, Belçika. 1. 8. 2023 Sorumlu kişi: Kazuhisa Makino, Direktör - Makita Europe N.V.

GÜVENLİK UYARILARI

Tahrikli fırça / tahrikli süpürge güvenlik uyarıları

AUYARI: Kullanmadan önce bu makine ile verilen tüm güvenlik uyarıları, talimatlar, resimler ve teknik özellikler ile güç ünitesinin kullanım kılavuzunu okuyun. Aşağıda listelenen tüm tali-matların takip edilmemesi yangına ve/veya kullanıcı ve/veya çevredekilerin ciddi şekilde yaralanmasına neden olabilir.

Tüm uyarıları ve talimatları ile-ride başvurmak için saklayın.

Uyarılarda ve önlemlerdeki “tahrikli fırça / tahrikli süpürge” ve “makine” terimi, ek parça ve güç ünitesi kombinasyonunu ifade eder.

Uyarılarda ve önlemlerdeki “motor” terimi, motoru veya güç ünitesinin elektrik motorunu ifade eder.

Genel güvenlik

1. İlk kez kullanan veya deneyimsiz kullanıcı bayiden makinenin tüm kullanımı ile ilgili eğitim talep etmelidir. Çocukların, fiziksel, duyusal ya da zihinsel yetenekleri kısıtlı olan veya deneyim ya da bilgileri olmayan kişilerin veya kullanma talimatlarına aşina olmayan insanların makineyi kullanmasına asla izin vermeyin. Makine ile oynamamalarını sağlamak için çocuklara nezaret edilmelidir.
2. Makinenin sadece deneyimli olduklarını ispatlamış kişilere ödünç verilmesi önerilir. Her zaman kullanma kılavuzunu da verin.
3. Makineyi kullanırken uyanık olun, ne yaptığı-nızı gözleyin ve sağduyunuzu kullanın. Yorgun veya hastayken veya uyuşturucu madde, alkol ya da ilacın etkisi altındayken makineyi kullanmayın. Makineyi kullanırken bir anlık bir dikkatsizlik ciddi kişisel yaralanmayla sonuçlanabilir.
4. Makineyi kötü hava şartlarında, özellikle yıldırım riski varken kullanmaktan sakının.
5. Dışarıda kullanılan elektrikli/benzinli makinele- rin kullanımı ile ilgili ulusal ve yerel mevzuatınıza uyun.
6. Makine üzerinde asla değişiklik yapmaya kalkışmayın.
7. Diğer insanlara ya da mallarına gelecek zararlardan ve kazalardan kullanıcıının sorumlu olduğunu unutmayın.

Çalışma alanı güvenliği

AUYARI: Tahrikli fırça / tahrikli süpürgeyi elektrik hatlarından ve iletişim kablolarından uzak tutun. Yüksek gerilim hatlarına tahrikli fırça / tahrikli süpürge ile dokunulması ya da yaklaşılması ölüme ya da ciddi yaralanmalara neden olabilir. Çalışmaya başlamadan önce, çalışma alanının etrafındaki elektrik hatlarına ve elektrikli citlere dikkat edin.

1. Makineyi sadece aydınlık bir ortamda ve gün ışığında kullanın. Makineyi karanlıkta ya da sisli havada kullanmayın.
2. Motoru sadece dışarıda, iyi havalandırılan bir alanda başlatın ve çalıştırın. Kapalı veya iyi havalandırılmayan bir alanda çalıştırma, boğulma veya karbonmonoksit zehirlenmesi neticesi ölümlere yol açabilir.
3. Çalıştırmadan önce, çalışma alanında tel örgü, taş ya da başka katı nesnelerin olup olmadığına bakın. Bunlar fırçalara veya süpürme silindirlerine zarar verebilir.
4. Kullanım sırasında, asla sabit olmayan ya da kaygan bir yüzeyde veya dik meyilli bir yerde durmayın. Soğuk mevsimlerde, buz ve kara karşı dikkatli olun ve her zaman yere sağlam bastığınızdan emin olun.
5. Çitlere, kütüklere veya ağaç köklerine yakın çalışmaktan kaçının. Bunlar fırçalara veya süpürme silindirlerine zarar verebilir.
6. Binalara, araçlara ve diğer eşyalara yakın çalışmaktan kaçının. Tahrikli fırça / tahrikli süpürge tarafından vurulan taşlar ve birikintiler bunlara zarar verebilir.
7. Sentetik zeminin temizlenmesi statik elektrik üretebilecek olup elektrik çarpması veya kaza riski mevcuttur.

Kişisel koruyucu ekipmanlar

1. Daima kalın, uzun pantolon, sağlam ayakkabı, eldiven ve uzun kollu gömlek giyin. Bol kıyafet, takı, kısa pantolon, sandalet giymeyin veya çiplak ayakla kullanmayın. Saçlarınızı omuz hizasının üzerinde kalacak şekilde bağlayın.
2. Makineyi kullanırken gözlerinizi yaralanmaya karşı korumak için her zaman koruyucu gözlük takın. Gözlükler ABD'de ANSI Z87.1, Avrupa'da EN 166 veya Avustralya/Yeni Zelanda'da AS/NZS 1336 ile uyumlu olmalıdır. Avustralya/Yeni Zelanda'da yüzünüzü korumak için yüz siperi takılması da yasal olarak zorunludur.

Aleti kullananların ve çalışma alanının hemen yakınında bulunanların uygun güvenlik koruyucu ekipman kullanmalarını mecbur etmek iş verenin sorumluluğundadır.

1. Kulak tıkacı gibi kulak koruyucu takın. Gürültüye maruz kalmak işitme kaybına neden olabilir.

2. Daima kaymaz tabanlı sağlam ayakkabı giyin. Bu, ayaklarının yaralanmasını önler ve yere sağlam basmanızı sağlar.

3. Gerektiğinde toz maskesi takın.

Yakıt doldurma

1. Yakıt doldurmadan önce motoru durdurun. Açık alev ve kıvılcımlardan uzak tutun. Yakıt doldurma esnasında asla sigara içmeyin. Aksi takdirde yangın ve/veya patlamaya neden olabilir.
2. Yakıt doldurma işini dışarıda yapın. Kapalı odada yakıt doldurulması yakıt buharının patlama- sına neden olabilir.
3. Yakıt veya motor yağı ile temas etmekten kaçının. Yakıt buharını solumayın. Yakıt veya yağ dökülürse makineden ve/veya zeminden derhal silerek temizleyin. Yakıt elbiselerinize dökülürse elbisenizin tutuşmasını engellemek için elbisenizi hemen değiştirin.
4. Yakıt doldurduktan sonra yakıt deposu kapa- ğını dikkatlice sıkın ve yakıt kaçağı olup olma- だığını kontrol edin. Motoru çalıştırmadan önce yakıt doldurma kaynağından veya alanından en az 3 m uzaklaşın.
5. Yakıtı yalnızca onaylı kaplarda taşıyın ve depo-layın. Çocukları depolanan yakıttan uzan tutun.

Tahrikli fırça / tahrikli süpürgenin başlatılması

1. Makineyi monte etmeye veya ayarlamaya başlamadan önce, motoru kapatın ve buji kapağını ya da batarya kartuşunu çıkarın.
2. Fırçalar veya süpürme silindirleriyle işlem yapmadan önce koruyucu eldiven giyin.
3. Motoru çalıştırmadan önce kişisel koruyucu ekipman giyin.
4. Motoru çalıştırmadan önce makineyi hasarlara, gevşek vidalara/somunlara veya hatalı montaja karşı kontrol edin. Rahat çalışmak için tüm kontrol kollarını ve anahtarları kontrol edin. Tutamakları temizleyin ve kurulayın.
5. Makine hasarlıysa veya uygun siperler, plakalar veya diğer koruyucu güvenlik aygıtlarıyla montajı tam olarak yapılmamışsa motoru asla çalıştırmayı denemeyin. Aksi takdirde ciddi yaralanmaya neden olabilir.
6. Motoru çalıştırmadan önce, fırçaların veya süpürme silindirlerinin vücudunuza ya da başka nesnelere değişmediğinden emin olun. Fırçalar veya süpürme silindirleri yabancı bir nesneye temas ederken motoru çalıştırmak ciddi kazalara neden olabilir.
7. Motoru çalıştırmadan önce, çalışma alanında insan veya hayvan olmadığından emin olun.
8. Omuz askısı ve kulpu, kullanıcıının vücut ölçü- süne uyacak şekilde ayarlayın.
9. Çatlak, büyük ya da hasarlı ise fırçaları veya süpürme silindirlerini değiştirin. Hasarlı fırçalar veya süpürme silindirleri çalışma sırasında parçalanabilir ve ciddi yaralanmaya neden olabilir.
10. Makineyi yalnızca dışarıda iyi havalandırılan bir yerde çalıştırın ve kullanın. Kapalı veya yetersiz havalandırılan bir yerde çalışmak boğulma veya karbonmonoksit zehirlenmesi nedeniyle ölüme neden olabilir.

11. Motoru çalıştırırken makineyi sağlam bir zemine yerleştirin, dengenizi koruyun ve yere sağlam basın.

12. Motorun marş kolunu çekerken güç ünitesini sol ayağınızla yere doğru sıkıca bastırın. Asla güç ünitesinin tahrik miline basmayın.

13. Fırçalar veya süpürme silindirleri rölantide dönüyorsa motoru durdurun ve rölanti devrini düşürün. Aksi takdirde hareketli fırçalara veya süpürme silindirlerine yanlışlıkla temas edilmesi ciddi yaralanmayla sonuçlanabilir.
14. Herhangi bir sorun fark ederseniz motoru hemen durdurun.
15. Motoru çalıştırmak için güç ünitesinin kullanım kılavuzuna bakın.

Nakliye

1. Nakliye sırasında motoru durdurun. Aksi takdirde yanlışlıkla çalıştırmak yaralanmaya sebep olabilir.
2. Yakıt kaçaklarını engellemek için araba ile naklederken makinenin güvenli konumda olmasını sağlayın.
3. Makineyi taşırken tüm makineyi yerden kal- dırın. Makinenin sürüklenmesi yakıt deposunun hasar görmesine ve yakıt kaçağına neden olarak yangına yol açabilir.
4. Cihazı naklederken, şaftı tutarak yatay konumda taşıyın. Sıcak susturucuyu vücudunuzdan uzak tutun.

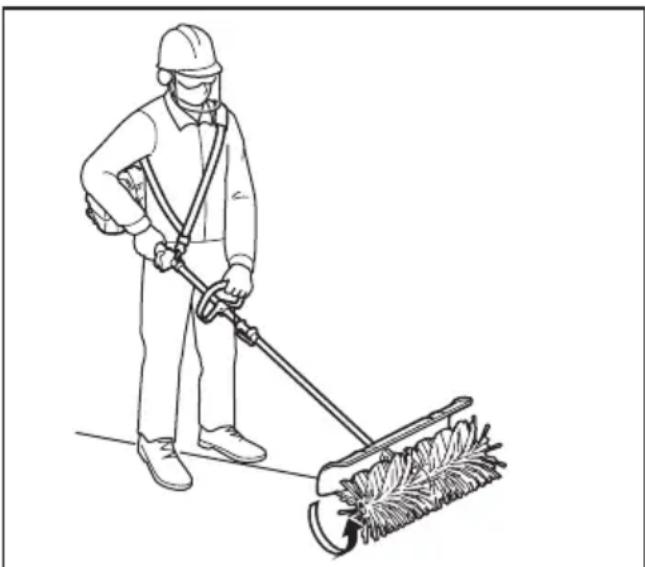

Çalıştırma

1. Kullanım sırasında, etrafınızdaki kişileri ya da hayvanları tahrikli fırça / tahrikli süpürgeden en az 5 m uzakta tutun. Biri yaklaştığı anda motoru durdurun.
2. Acil bir durumda, motoru derhal kapatın.
3. İşlem sırasında herhangi bir olağan dışı koşul sezinlerseniz (örneğin gürültü, titreşim) motoru kapatın. Durumun nedeni anlaşılp çözülene kadar makineyi kullanmayın.
4. Omuz askısını motor sadece rölantide çalışırken takın.
5. İşlem sırasında, omuz askısını kullanın. Makineyi sağ tarafındanda sıkı bir şekilde tutun.

1. İster sağlak, ister solak olun; ön sapı sol elinizle, arka sapı sağ elinizle tutun. Parmaklarını baş parmaklarınızla birlikte sapların etrafına kenetleyin.

2. Makineyi asla tek elle kullanmaya çalışmayın. Kontrolün kaybedilmesi ciddi ya da ölümcül yaralanmalarla sonuçlanabilir. Yaralanma riskini azaltmak için, ellerinizi ve ayaklarını zı fırçalar- dan veya süpürme silindirlerinden uzak tutun.

3. Çalışma sırasında fırçaları veya süpürme silindirlerini bel yüksekliğinden yukarı kaldırmayın.

4. Gaz düğmesi serbest bırakıldıktan ya da motor kapatıldıktan sonra da fırçalar veya süpürme silindirleri kısa bir süre hareket etmeye devam eder. Fırçalara veya süpürme silindirlerine dokunmak için acele etmeyin.

5. Fazla ileriye uzanmaya çalışmayın. Her zaman yere sağlam basın ve dengenizi koruyun. Tökezlememek için, ağaç kütükleri, kökler ve çukur alanlar gibi gizli engellere dikkat edin.

6. Fırça veya süpürme silindiri dönüş yönünü değiştirirken veya makineyi kendinize doğru çekerken çok dikkatli olun. Güç ünitesinin ters dönüş fonksiyonu varsa bu fonksiyonu gereğinden fazla kullanmayın. Ters dönüşle kullanılırken tahrikli fırça / tahrikli süpürge, fırçalar veya süpürme silindirleri zeminde ise sizi çekecektir.

7. Çok hızlı bir şekilde çok sert iterek makine kapasitesini aşırı yüklemeyin. Makine uygun yükle kullanılırken daha iyi iş çıkaracaktır ve yaralanma riski azalacaktır.

8. Fırçalar veya süpürme silindirleri bloke durumda motorun devrini artırmayın. Yükü artırır ve makineye hasar verir.

9. Makine ağır bir darbe alır ya da düşerse, çalışmaya devam etmeden önce durumunu kontrol edin. Yakıt kaçağı olup olmadığını tespit etmek için yakıt sistemini ve arıza olup olmadığını tespit etmek için kontrol ve güvenlik cihazlarını kontrol edin. Herhangi bir hasar ya da şüpheli bir durum varsa, inceleme ve tamir için yetkili servis merkezimize başvurun.

10. Dişli kutusuna dokunmayın. Kullanım sıra- sında dişli kutusu ısınır.

11. Yorgunluk nedeniyle kontrol kaybı oluşmasını önlemek için dinlenin. Saat başına 10 ila 20 dakika dinlenmeniz önerilir.

12. Makine kısa bir süreliğine bile olsa bırakTİğınızda, daima motoru kapatın veya batarya kartuşunu çıkarın. Motor çalışır haldeyken gözetimsiz bir şekilde bırakılan makine yetkisiz bir kişi tarafından kullanılabilir ve ciddi kazalara sebep olabilir.

13. Kontrol kolunun ve anahtarın doğru kullanımı için güç ünitesinin kullanım kılavuzuna bakın.

14. Çalıştırma sırasında veya sonrasında, sıcak makineyi kuru otların ya da tutuşabilecek malzemelerin üzerine koymayın.

15. Fırçalar veya süpürme silindirleri yabancı maddeler kaparsa motoru kapatın ve buji başlığını veya batarya kartuşunu çıkarın, ardından engelleri temizleyin.

16. Ellerinizi ve ayaklarını zı fırçalar veya süpürme silindirlerinden uzak tutun. Fırçalara veya süpürme silindirlerine temas edilmesi ciddi yaralanmayla sonuçlanabilir. Fırçalar veya süpürme silindirleri ile işlem yaparken motoru durdurun ve buji başlığını veya batarya kartuşunu çıkarın.

17. Çalışma sırasında fırçaları veya süpürme silindirlerini çatlaklara veya hasarlara karşı sık sık kontrol edin.

18. Fırçalardan veya süpürme silindirlerinden artıkları veya yabancı maddeleri temizlerken mutlaka motoru kapatın veya batarya kartuşunu çıkarın.
19. Makineyi çalıştırma ve kontrol etme hakkında bilgi için güç ünitesinin kullanım kılavuzuna bakın.

Titreşim

Aşırı titreşime maruz kalmak kullanıcıının kan damarlarına veya sinir sistemine zarar verir ve parmaklarda, ellerde veya bileklerde aşağıdaki belirtilere neden olur: Uyuşma, karıncalanma, ağrı, biçak saplanıyor hissi, cilt renginde değişme. Bu belirtilerden herhangi biri oluşursa doktora görünün.

"Beyaz parmak hastalığı" riskini azaltmak için kullanım sırasında ellerinizi sıcak tutun ve makine ve aksesuarlara iyi bakın.

Bakım

1. Herhangi bir bakım veya tamir işlemi yapmadan ya da makineyi temizlemeden önce daima motoru kapatın ve buji kapağını veya batarya kartuşunu çıkarın. Motor soğuyana kadar bekleyin.

2. Yangın riskini azaltmak için, cihazın servis işlemlerini asla ateşin yakınında yapmayın.

3. Fırçalar veya süpürme silindirleri ile uğraşırken daima koruyucu eldiven kullanın.

4. Cihazı daima toz ve kire karşı temiz tutun. Bu iş için asla benzin, tiner, alkol ve benzeri maddeleri kullanmayın. Plastik parçalarda renk değişimi, deformasyon veya çatlaklar oluşabilir.

5. Her kullanımdan sonra, karbüratör ayar vida-ları hariç tüm vidaları ve somunları sıkılayın.

6. Hasarlı iseler fırçaları veya süpürme silindirlerini değiştirin.

7. Bu kitapçıkta ya da güç ünitesinin kullanım kılavuzunda açıklananlar dışında bir bakım veya onarım işlemi yapmayı denemeyin. Bu tür işlemler için yetkili servis merkezimize başvurun.

8. Yağlama ve aksesuar değişimi için talimatları izleyin.

9. Daima ve sadece orijinal yedek parçalar ve aksesuarlar kullanın. Üçüncü taraflarca sağlanan parça veya aksesuarların kullanımı aletin arızalanması, eşyaların hasar görmesi ve/veya ciddi yaralanmaya neden olabilir.

10. Yetkili servis merkezimizden düzenli aralıklarla makinenin kontrol edilmesini ve bakımının yapılması isteyin.

Saklama

1. Makineyi saklamadan önce, tam bir temizlik ve bakım yapın. Buji kapağını veya batarya kartuşunu çıkarın. Motor soğuduktan sonra yakıtı boşaltın.

2. Cihazı, çocukların ulaşamayacağı, kuru ve yüksek ya da kilitli bir yerde saklayın.

3. Cihazı herhangi bir yere, örneğin duvara, daya-mayın. Aksi takdirde aniden düşebilir ve yaralan-maya neden olabilir.

İlk yardım

1. Kaza durumuna karşı çalışılan yere yakın bir yerde bir ilk yardım seti olmasını sağlayın. İlk yardım setinden alınan tüm malzemelerin yerini derhal doldurun.

2. Yardım isterken aşağıdaki bilgileri verin:

— Kazanın yeri
— Ne olduğu
— Yaralı kişi sayısı
— Yaralanma türü
— Adiniz

BU TALİMATLARI SAKLAYIN.

AUYARI: Bu ürünün kullanımı, toz içeren ve solunum rahatsızlığı ya da başka hastalıklara yol açabilecek kimyasallar içeren toz yaratabilir. Bu kimyasalların bazı örnekleri, böcek ilaçlarında, suni gübrelerde ve bitki öldürücülerde bulunan bileşimlerdir. Bu kimyasallara maruz kalmanızdan dolayı oluşacak risk, bu tip işleri ne sıklıkla yaptığınıza göre değişir. Bu kimyasallara maruziyetinizi azaltmak için: İyi havalandırılmış bir alanda ve mikroskobik parçacıkları filtrelemek için tasarlanmış toz maskeleri gibi onaylanan güvenlik ekipmanları ile çalışın.

PARÇALARIN TANIMI

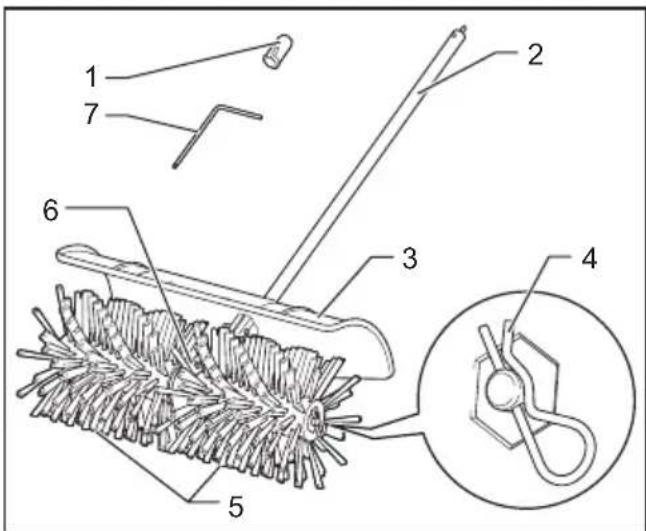

Tahrikli fırça ek parçası

1. Başlık 2. Boru 3. Koruyucu 4. Firkete 5. Fırça 6. Dişli kutusu 7. Altı kanallı anahtar

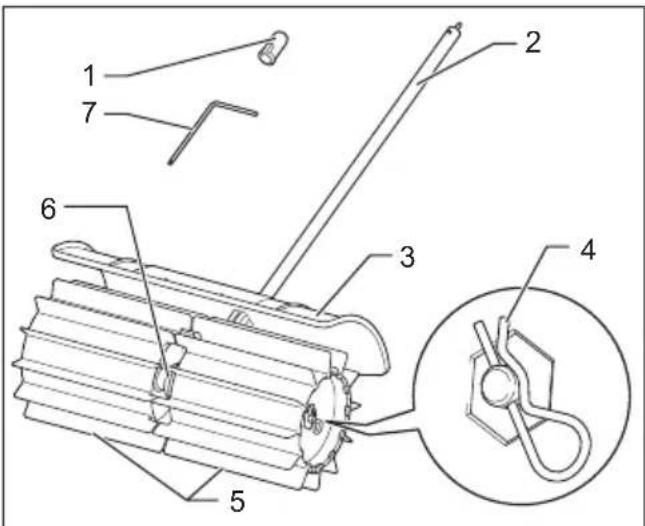

Tahrikli süpürge ek parçası

1. Başlık 2. Boru 3. Koruyucu 4. Firkete 5. Süpürme silindiri 6. Dişli kutusu 7. Altı kanallı anahtar

MONTAJ

AUYARI: Ekipmanı monte etmeden veya ayarlamadan önce motoru kapatın ve buji başlığını veya batarya kartuşunu çıkarın. Aksi takdirde fırça-lar, silindirler veya diğer parçalar hareket ederek ciddi yaralanmaya yol açabilir.
AUYARI: Ekipmanı monte ederken veya ayar-larken daima yere koyun. Ekipmanın dik konumda monte edilmesi veya ayarlanması ciddi yaralanmaya neden olabilir.
AUYARI: "GÜVENLİK UYARILARI" bölümündeki ve güç ünitesinin kullanma kılavuzundaki uyarılara ve önlemlere uyun.

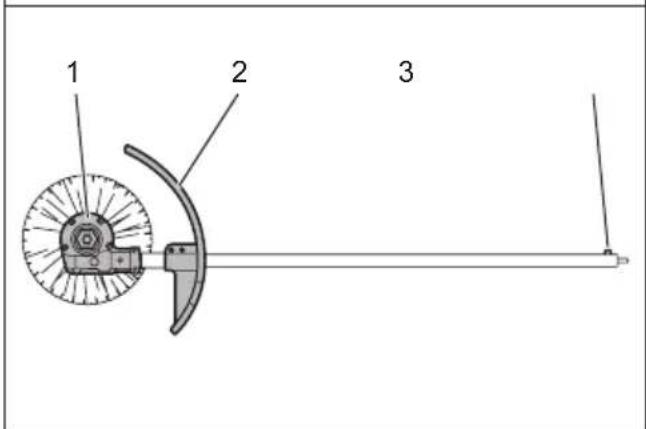

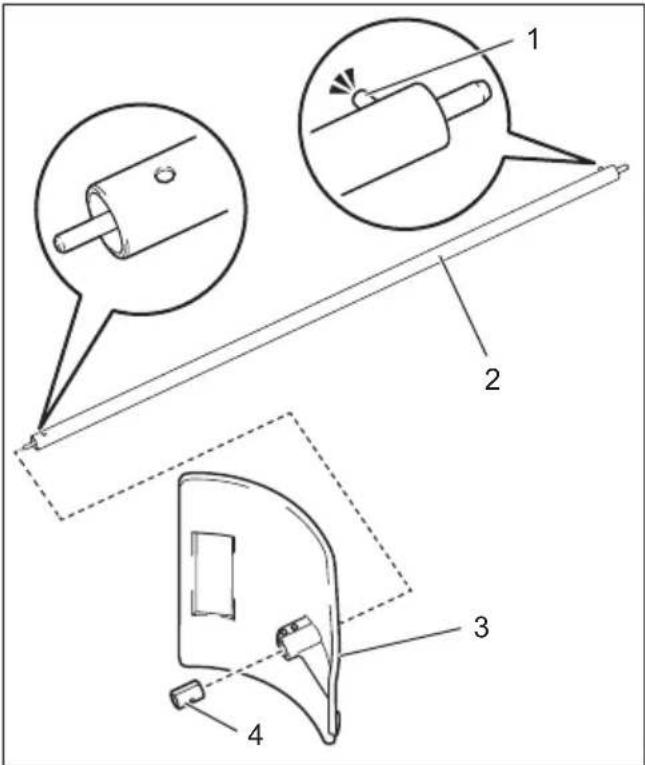

Ek parçanın monte edilmesi

1. Fırça ünitesi veya süpürme silindiri ünitesinin sol tarafındankı,Fırça veya süpürme silindirinden firketeyi çıkarın ve ardından,fırça veya süpürme silindirini çıkarın.

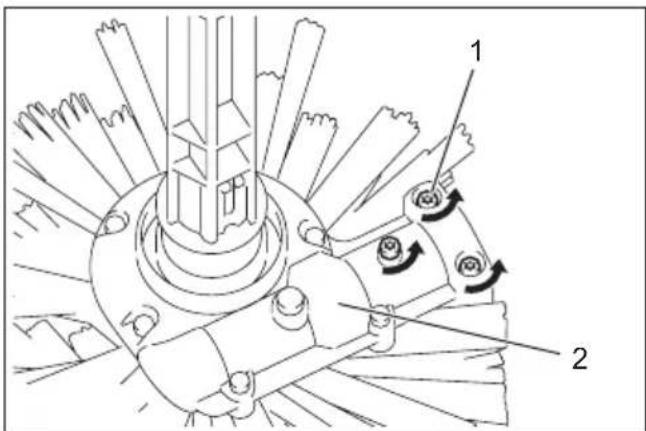

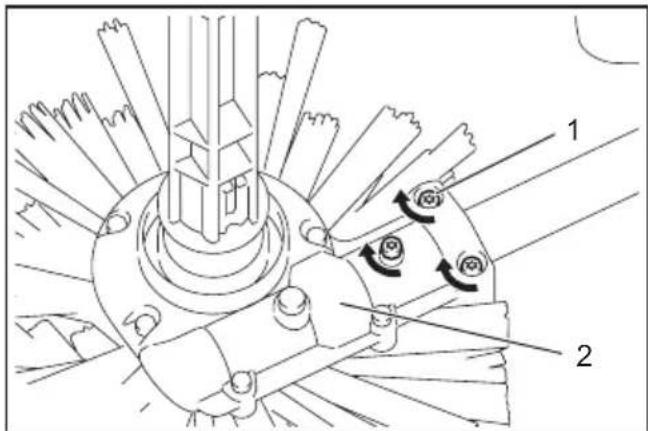

1. Dişli kutusu üzerindeki 3 vidayı gevşetin.

▶ 1. Vida 2. Dişli kutusu

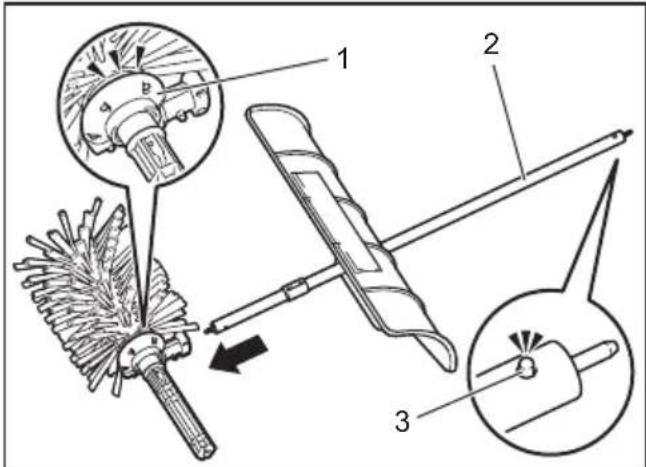

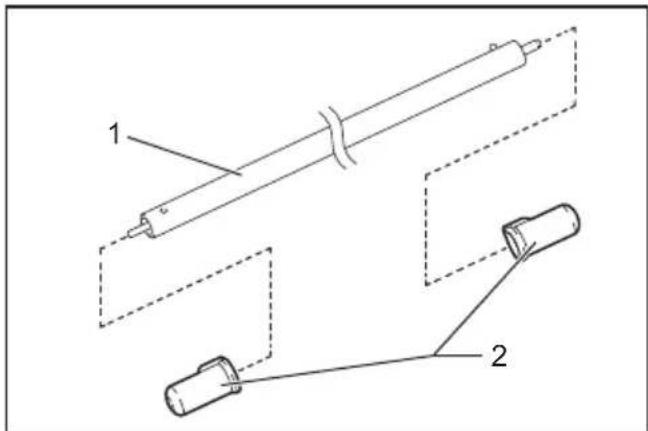

1. Borunun her iki ucundan 2 başlığı çıkarın.

ÖNEMLİ NOT: Ek parçayı depolamak için başlık gerekeceğinden başlıkları atmayın.

1. Koruyucu ve manşonu boruya takın.

ÖNEMLİ NOT: Borunun pim bulunmayan ucunu koruyucu ve manşona taktığınızdan emin olun.

1. Dişli kutusu ve boru üzerindeki pimin yukarı doğru baktığından emin olun ve ardından boruyu dişli kutusuna sokun.

▶ 1. Dişli kutusu 2. Boru 3. Pim

ÖNEMLİ NOT: Dişli kutusu ve boru üzerindeki pimin yukarı doğru baktığından ve koruyucunun şekilde gösterilen yönde takıldığından emin olun.

1 2 3

▶ 1. Dişli kutusu 2. Koruyucu 3. Pim

1. Boru üzerindeki vida deliğini, boruyu çevirerek dişli kutusu üzerindeki delik ile aynı hizaya getirin.

1. Dişli kutusu üzerindeki 3 vidayı sıkın.

▶ 1. Vida 2. Dişli kutusu

1. Koruyucu üzerindeki 2 vidayı sıkın.

1. Vida 2. Koruyucu 3. Manşon 4. Dişli kutusu

ÖNEMLİ NOT: Dişli kutusu ile manşon arasında ve manşon ile koruyucu arasında boşluk olmadığından emin olun.

1. Fırça veya süpürme silindirini fırça ünitesi veya süpürme silindiri ünitesine takın ve ardından firketeyi fırça veya süpürme silindirine takın.

ÖNEMLİ NOT: Fırçaları takarken Makita logosu dışarı bakacak şekilde taktığınızdan emin olun.

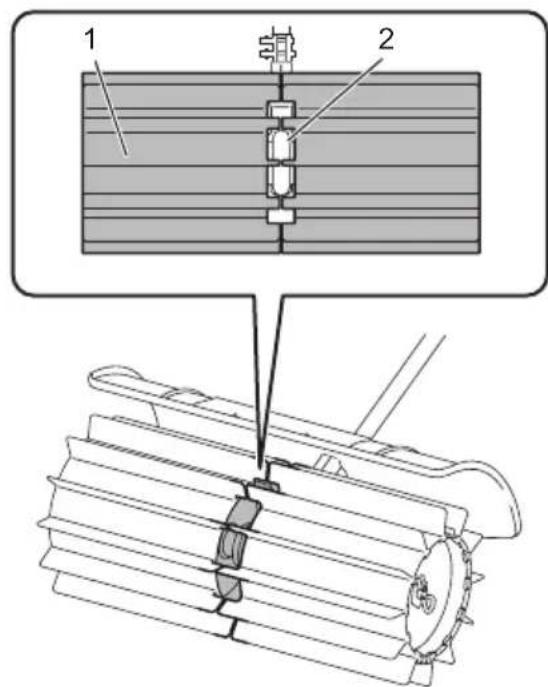

ÖNEMLİ NOT: Süpürme silindirlerini takarken, süpürme silindirleri ve dişli kutusu iç içe geçecek biçimde, şekilde gösterilen yönde taktığınızdan emin olun.

▶ 1. Süpürme silindiri 2. Dişli kutusu

Ek borunun takılması

⚠️DİKKAT: Monte ettikten sonra ek borunun sabitlenmiş olduğunu mutlaka kontrol edin. Hatalı montaj ek parçanın güç ünitesinden düşmesine neden olabilir ve yaralanmaya yol açabilir.

Ek boruyu ana üniteye takın.

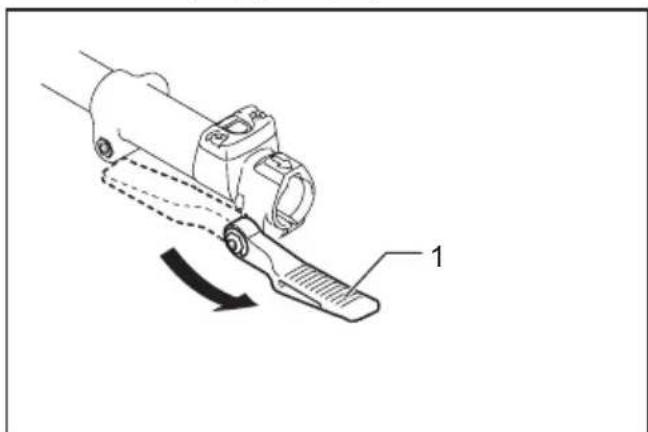

1. Mandalı ek parçaya doğru çevirin.

1. Mandal

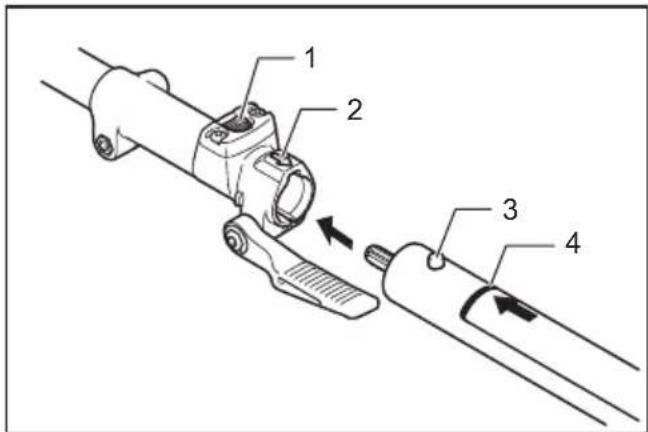

2. Pimi ok işaretiyle hizalayın. Serbest bırakma düğmesi yukarı çıkana dek ek boruyu sokun. Konum çizgisinin ok işaretinin ucunda olduğundan emin olun.

1. Serbest bırakma düğmesi 2. Ok işareti 3. Pim 4. Konum çizgisi

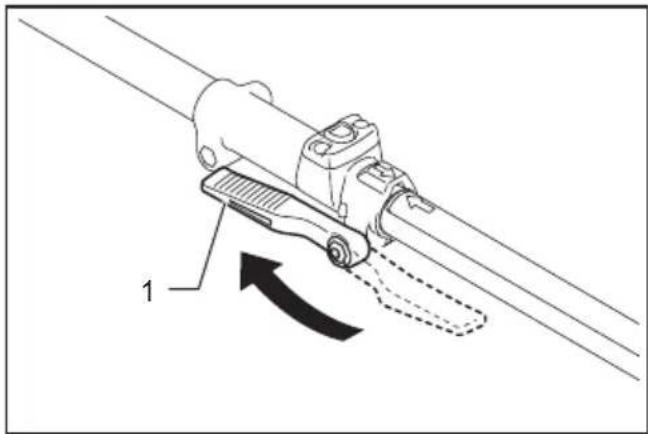

2. Mandalı güç ünitesine doğru çevirin.

Mandalın yüzeyinin boruya paralel olduğundan emin olun.

ÖNEMLİ NOT: Mandalı, ek boru takılmadan sıkmayın. Aksi takdirde mandal, tahrik milinin girişini çok fazla sıkıp ona zarar verebilir.

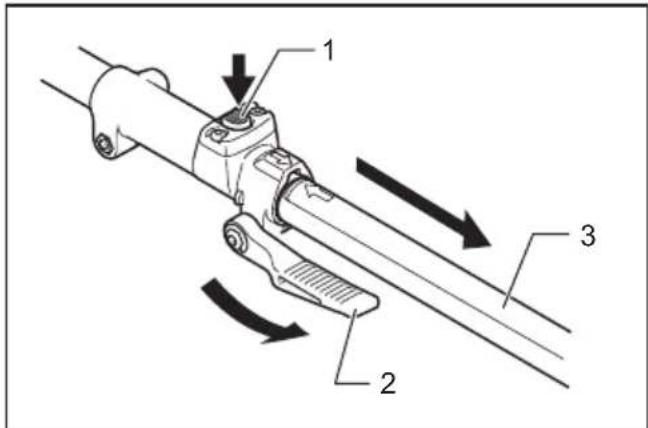

Boruyu çıkarmak için, mandalı ek parçaya doğru çevirin ve serbest bırakma düğmesine basarak boruyu çekip çıkarın.

1. Serbest bırakma düğmesi 2. Mandal 3. Boru

KULLANIM

⚠UYARI: "GÜVENLİK UYARILARI" bölümündeki ve güç ünitesinin kullanma kılavuzundaki uyarılara ve önlemlere uyun.
⚠UYARI: Kullanmadan önce askının konumunu ve omuz askısını rahat hissettiğiniz konuma ayarlayın.
AUYARI: Toz maskesi takın ve çalışma alanını iyice havalandırın. Bazı materyaller zehirli olabilecek kimyasal maddeler içerebilir. Tozu solumayı ve cilde temas etmesini engellemek için dikkatli olun.
⚠DİKKAT: Çalıştırmadan önce çalışma ala- nındaki taşlar, tenekeler ve halatlar gibi sert ve/ veya uzun nesneleri kaldırın. Bunlar fırçalara veya süpürme silindirlerine zarar verebilir ya da fırçaların veya süpürme silindirlerinin dönmesine engel olabilir.

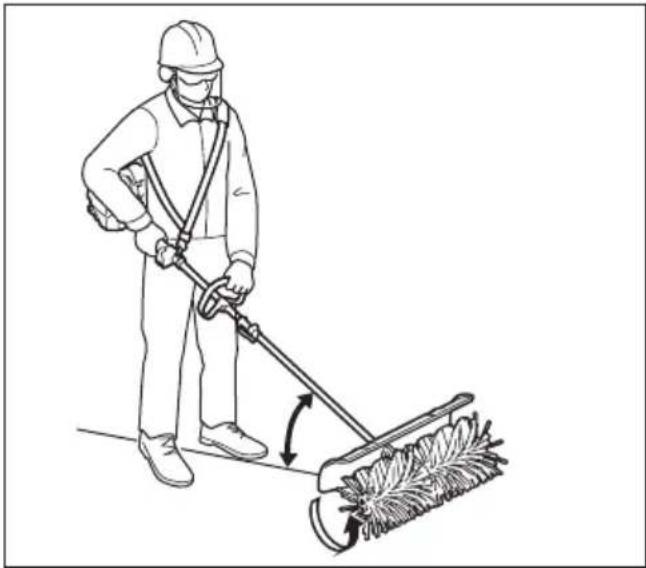

Temizlenecek yüzey kuru ise tozu azaltmak için su püskürtün. Tahrikli fırça / tahrikli süpürgeyi yüzeye yakın bir açı ile tutun ve tahrikli fırça / tahrikli süpürgeyi yürüme hızında ittirin.

⚠DIKKAT: Açı ne kadar dik olursa tahrikli fırça / tahrikli süpürgeyi kontrol etmek o kadar zor olur ve tahrikli fırça / tahrikli süpürge tarafından geri itilme ihtimaliniz o kadar artar.

BAKIM

⚠ UYARI: Ekipmanı kontrol etmeden veya bakı- mini yapmadan önce motoru kapatın ve buji baş- lığını veya batarya kartuşunu çıkarın. Aksi takdirde fırça, süpürme silindiri veya diğer parçalar hareket ederek ciddi yaralanmaya yol açabilir.
⚠ UYARI: Ekipmanı kontrol ederken veya bakımını yaparken daima yere koyun. Ekipmanın dik konumda monte edilmesi veya ayarlanması ciddi yaralanmaya neden olabilir.
⚠️UYARI: “GÜVENLİK UYARILARI” bölümündeki ve güç ünitesinin kullanma kılavuzundaki uyarılara ve önlemlere uyun.

ÖNEMLİ NOT: Benzin, tiner, alkol ve benzeri maddeleri kesinlikle kullanmayın. Renk değişimi, deformasyon veya çatlaklar oluşabilir.

Aleti EMNİYETLİ ve ÇALIŞMAYA HAZIR durumda tutmak için onarımlar, başka her türlü bakım ve ayarlamalar daima Makita yedek parçaları kullanılarak Makita yetkili servis merkezleri veya Fabrikanın Servis Merkezleri tarafından yapılmalıdır.

Ek parçanın temizlenmesi

Ek parça su ile yıkanabilir. Yıkamak için naylon fırça vb. kullanın.

1. Güç ünitesi 2. Boru ucu 3. Dişli kutusu

ÖNEMLİ NOT: Güç ünitesinin ve boru ucunun üzerine su dökmeyin. Ek parçanın arızalanmasına neden olabilir.

Kolay temizlik için fırça veya süpürme silindirini fırça ünitesi veya süpürme silindiri ünitesinden çıkarabilirsiniz. Bu kılavuzdaki fırçaların veya süpürme silindirlerinin değiştirilmesi talimatlarına bakın.

Genel kontrol

• Gevşek civataları, vidaları ve somunları sıkılayın.
• Hasarlı parça, fırça veya süpürme silindiri olup olmadığını kontrol edin. Gerekirse yetkili servis merkezinde bu parçaları değiştirin.

Fırçaların, süpürme silindirlerinin ve koruyucunun kontrol edilmesi

Fırçaları, süpürme silindirlerini ve koruyucuyu her gün kontrol edin ve temizleyin. Aşınmış, bükülmüş veya çatlamışsa değiştirin.

Fırçaların veya süpürme silindirlerinin değiştirilmesi

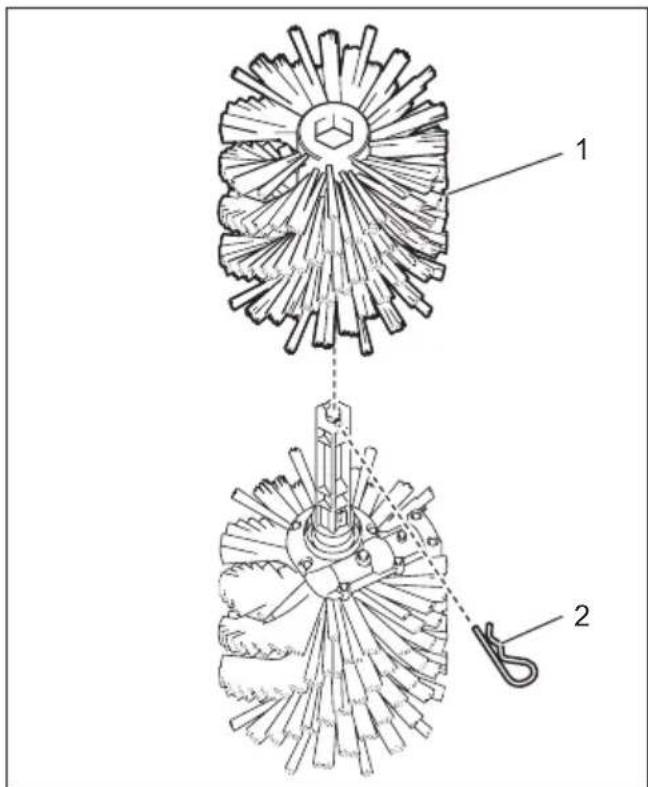

1. Fırçalardan veya süpürme silindirlerinden firketeleri çıkarın ve ardından fırçaları veya süpürme silindirlerini çıkarın.

1. Fırçaları veya süpürme silindirlerini fırça ünitesi veya süpürme silindiri ünitesine takın ve ardından firketeleri takın.

ÖNEMLİ NOT: Fırçaları takarken Makita logosu dışarı bakacak şekilde taktığınızdan emin olun.

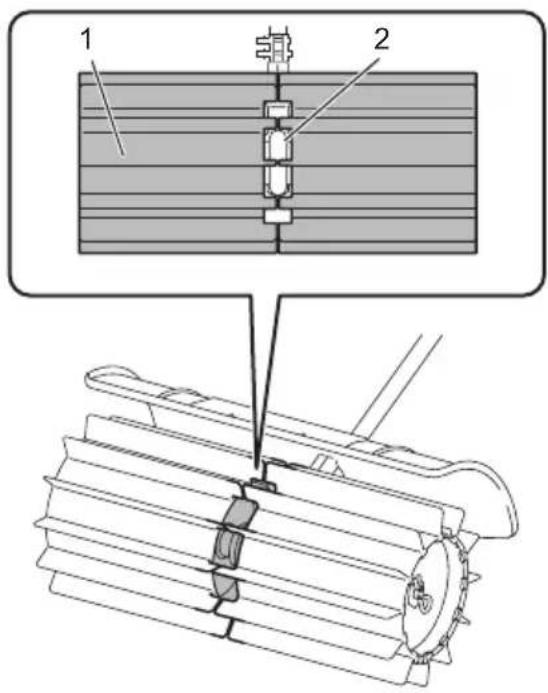

ÖNEMLİ NOT: Süpürme silindirlerini takarken, süpürme silindirleri ve dişli kutusu iç içe geçecek biçimde, şekilde gösterilen yönde taktığınızdan emin olun.

▶ 1. Süpürme silindiri 2. Dişli kutusu

Hareketli parçaların yağlanması

ÖNEMLİ NOT: Sıklık ve sağlanan gres mik-tarına ilişkin talimatları takip edin. Aksi takdirde yetersiz yağlama hareketli parçalara zarar verebilir.

Dişli kutusu:

⚠ DİKKAT: Dişli kutusu sıcakken yağlama yapmayın. Sıcak dişli kutusu, yanık yaralarına sebep olabilir.

Her 25 saat çalışma sonunda gresörlüğe yaklaşık 30 ml gresi (Makita gres SG No.0) eşit şekilde doldurun. Verilen altı kanallı anahtar ile dişli kutusunun üzerindeki yağlama işaretinin yanındaki civatayı sökün. Gres basarken dişli kutusundaki havanın kaçabilmesi için diğer taraftaki civatayı gevşetin. Gres bastıktan sonra civataları mutlaka sıkın.

▶ 1. Civata 2. Dişli kutusu

Tahrik mili:

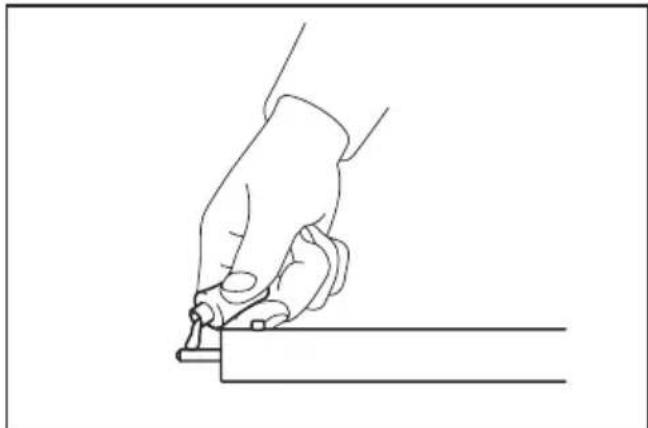

Her 25 saat çalışma sonunda gres (Makita gres SG No.0) basın.

NOT: Makita bayinizden orijinal Makita gres satın alabilirsiniz.

Saklama

⚠ UYARI: "GÜVENLİK UYARILARI" bölümündeki ve güç ünitesinin kullanma kılavuzundaki uyarılara ve önlemlere uyun.

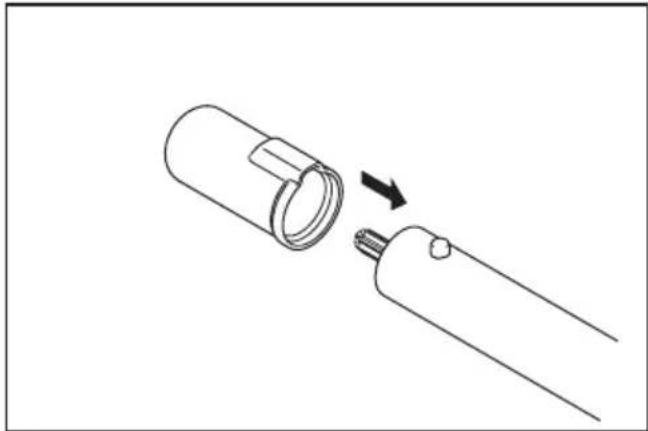

Güç ünitesinden ayrılmış ek parçayı depolarken şaftın ucuna başlığı takın.

Kontrol ve bakım aralıkları

Çalışma saati Çalıştırmadan		Önce	Her gün (10 saat)	25 saat
Tüm ünite Hasarlı parça olup olmadığını gözle kontrol edin		√	-	-
Tüm sabitleme vidaları ve somunlar	Sıkıla	√	-	-
Fırçalar, süpürme silindirleri ve koruyucu	Temizleyin ve hasarlı parça olup olmadığını gözle kontrol edin	-	√	-
Dişli kutusu Gres basın --				√
Tahrik mili Gres basın --				√
Güç ünitesi Güç ünitesi kullanma kılavuzuna bakın

SORUN GİDERME

Onarım için servise gitmeden önce kendi kontrollerinizi yapın. Kılavuzda açıklanmayan bir problemle karşılaşırsanız makineyi demonte etmeye çalışmayın. Bunun yerine, Makita yetkili servis merkezlerine başvurun ve daima orijinal Makita yedek parçaları kullanın.

Anormal durum Olası nedeni (arıza)	Çözümü
Motor çalışmıyor. - Güç ünitesi kullanma kılavuzuna bakın.
Motor hemen duruyor. - Güç ünitesi kullanma kılavuzuna bakın.
Motor devri yükselmiyor. - Güç ünitesi kullanma kılavuzuna bakın.
Fırçalar veya süpürme silindirleri dönmüyor.⇒ Motoru hemen durdurun.	Güç ünitesinin boruları ve ek parça düzgün bağlanmamış.	Boruları düzgün bağlayın.
	Fırçalar veya süpürme silindirlerine yabancı cisim takılmış.	Yabancı cismi çıkarın.
	Anormal tahrik sistemi Tamir için yetkili	servis merkezine başvurun.
Güç ünitesi anormal derecede titreşiyor.⇒ Motoru hemen durdurun.	Fırçalar veya süpürme silindirleri)bükül-müş veya kırık.	Fırçaları veya süpürme silindirlerini değiştirin.
	Fırçalar veya süpürme silindirleri gev-şek takılmış	Fırçalar veya süpürme silindirleri için olan firketeleri sıkıca takın.
	Fırçalar veya süpürme silindirleri yanlış takılmış	Fırçaları veya süpürme silindirlerini doğru şekilde takın.
	Anormal tahrik sistemi Tamir için yetkili	servis merkezine başvurun.
Anahtar tetik/mandal bırakılsa bile fırçalar veya süpürme silindirleri dönmeye devam ediyor.⇒ Motoru hemen durdurun.	Güç ünitesi düzgün çalışmıyor. Güç ünitesi benzinli motorsa rölanti devrini ayarla-yın. Tamir için yetkili servis merkezine başvurun.

規格
