Type de produit	Accessoire pour outil motorisé multifonction (balai brosse/balai racleur)
Marque	Makita
Référence modèle	1993397 (modèles BR400MP et SW400MP)
Modèle balai brosse	BR400MP
Modèle balai racleur	SW400MP
Dimensions (BR400MP)	1 145 × 600 × 362 mm (longueur × largeur × hauteur)
Dimensions (SW400MP)	1 159 × 600 × 362 mm
Poids net (BR400MP)	6,3 kg
Poids net (SW400MP)	7,2 kg
Largeur de la brosse	600 mm
Diamètre externe de la brosse	250 mm
Largeur du rouleau racleur	590 mm
Diamètre externe du rouleau racleur	265 mm
Unités motorisées approuvées	DUX60, DUX18, UX01G (sans fil), EX2650LH (thermique)
Alimentation	Dépend de l'unité motorisée (batterie ou essence)
Utilisations principales	Balayage de sols et chemins (BR400MP) ; dégagement de matières humides et retrait d'eau (SW400MP)
Usage	Commercial
Équipement de protection obligatoire	Casque de sécurité, lunettes de protection, serre-tête antibruit, chaussures robustes antidérapantes, gants, pantalon long, manches longues
Entretien courant	Nettoyage à l'eau, lubrification du boîtier d'engrenage et essieu moteur toutes les 25 h, inspection visuelle avant chaque utilisation
Pièces de rechange	Utiliser exclusivement des pièces Makita d'origine
Service après-vente	Centre agréé Makita
Normes de conformité	2006/42/CE, EN 60335-1, EN 60335-2-72
Intervalle de lubrification	Toutes les 25 heures de fonctionnement

FOIRE AUX QUESTIONS - 1993397 MAKITA

Avec quelles unités motorisées cet accessoire est-il compatible ?

L'accessoire est approuvé pour les unités motorisées DUX60, DUX18, UX01G (sans fil) et EX2650LH (thermique). N'utilisez jamais avec une unité non approuvée.

Quelles sont les dimensions et le poids du balai brosse BR400MP ?

Le modèle BR400MP mesure 1 145 × 600 × 362 mm et pèse 6,3 kg. La largeur de la brosse est de 600 mm et son diamètre externe de 250 mm.

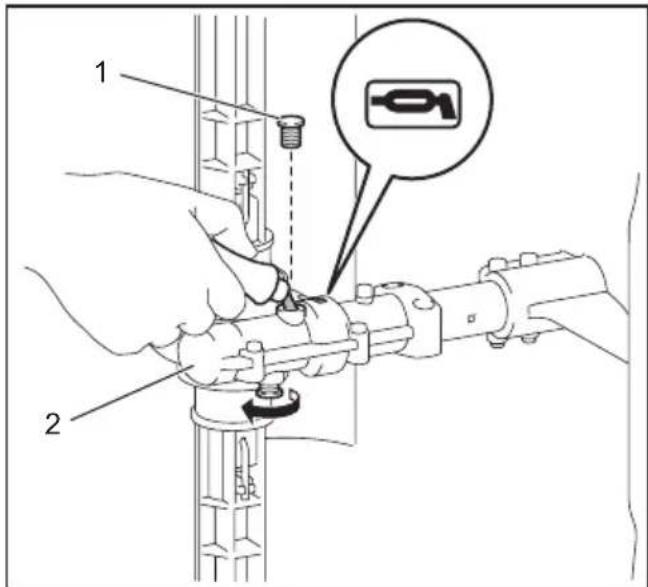

Comment lubrifier le boîtier d'engrenage ?

Utilisez 30 ml de graisse Makita SG No.0 toutes les 25 heures de fonctionnement. Retirez le boulon près du marquage de lubrification, appliquez la graisse, puis resserrez les boulons.

Quels équipements de protection dois-je porter ?

Portez un casque de sécurité, des lunettes de protection, un serre-tête antibruit, des gants, un pantalon long, une chemise à manches longues et des chaussures robustes antidérapantes.

Puis-je utiliser l'accessoire avec une unité motorisée non approuvée ?

Non, cela peut provoquer de graves blessures. Utilisez uniquement les unités listées dans le manuel.

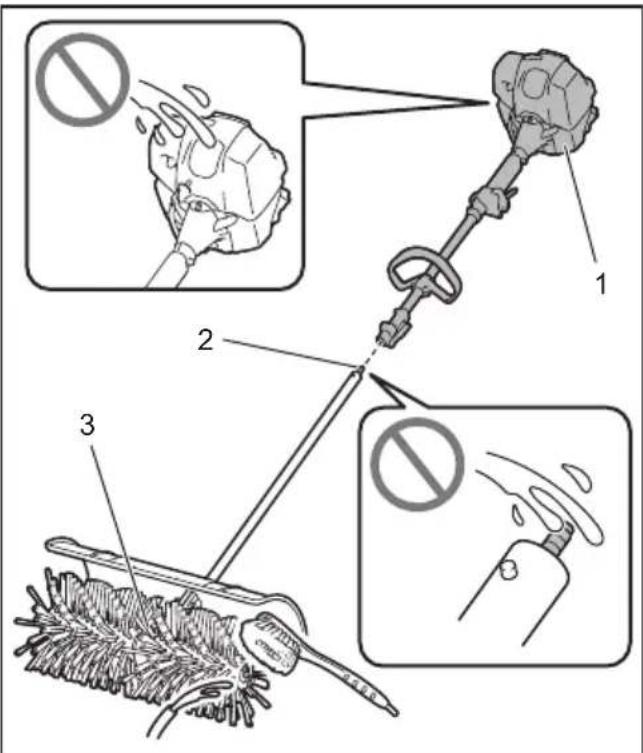

Comment nettoyer l'accessoire ?

Lavez à l'eau avec une brosse en nylon. Ne versez pas d'eau sur l'outil motorisé ni sur l'extrémité du tuyau.

Que faire si les brosses ou rouleaux ne tournent pas ?

Arrêtez immédiatement le moteur. Vérifiez la connexion entre l'outil et l'accessoire, retirez tout corps étranger, et si le problème persiste, contactez un centre de service agréé Makita.

Quelle est la différence entre les modèles BR400MP et SW400MP ?

Le BR400MP est un balai brosse pour balayer les sols et chemins. Le SW400MP est un balai racleur pour dégager les matières humides et retirer l'eau des surfaces solides.

À quelle fréquence dois-je inspecter l'accessoire ?

Effectuez une inspection visuelle avant chaque utilisation. Lubrifiez toutes les 25 heures de fonctionnement.

Où puis-je trouver des pièces de rechange ?

Utilisez exclusivement des pièces de rechange Makita d'origine. Contactez votre revendeur agréé ou un centre de service après-vente Makita.

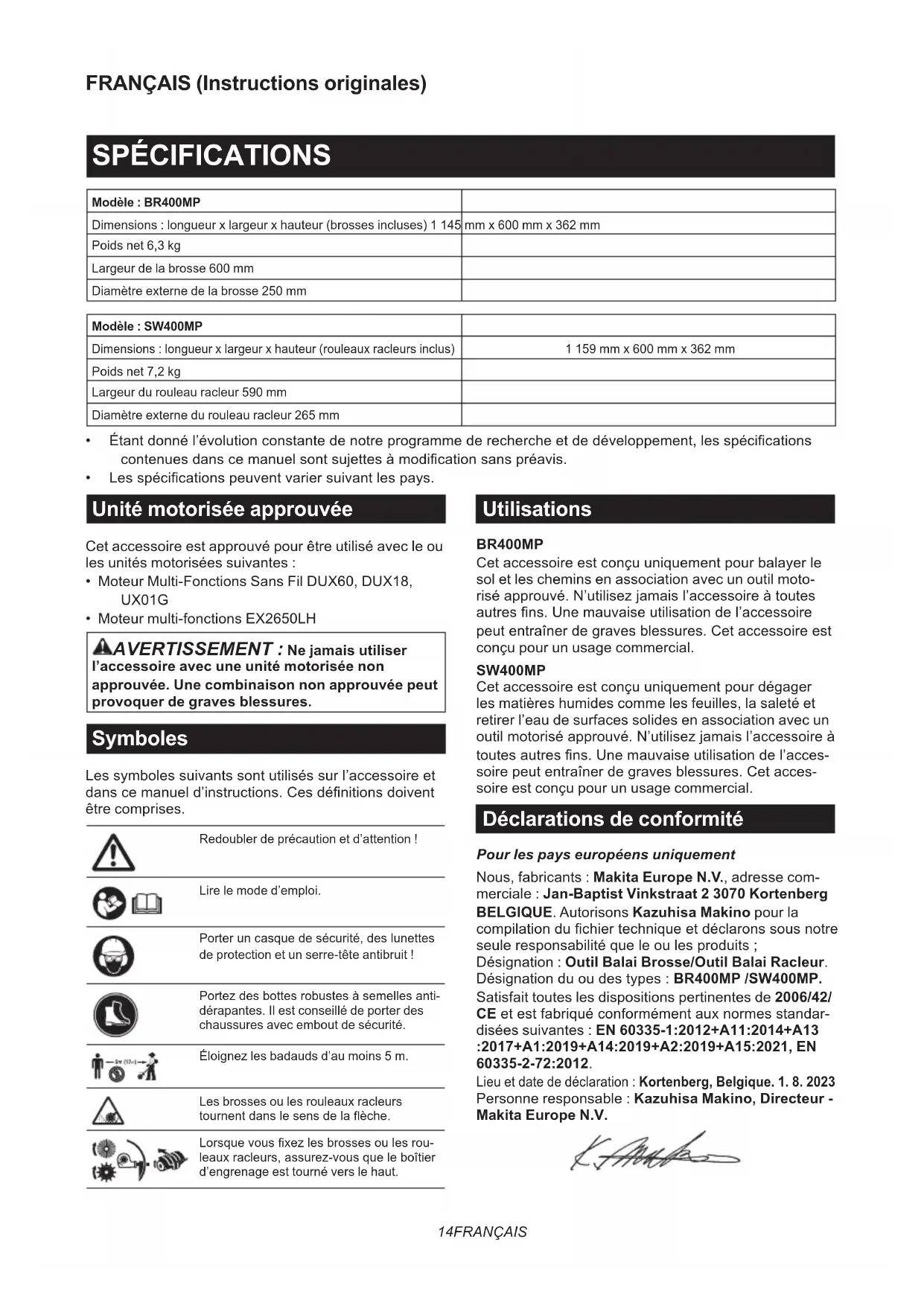

MODE D'EMPLOI 1993397 MAKITA

Modèle : BR400MP
Dimensions : longueur x largeur x hauteur (brosses incluses) 1 145 mm x 600 mm x 362 mm
Poids net 6,3 kg
Largeur de la brosse 600 mm
Diamètre externe de la brosse 250 mm

Modèle : SW400MP
Dimensions : longueur x largeur x hauteur (rouleaux racleurs inclus)	1 159 mm x 600 mm x 362 mm
Poids net 7,2 kg
Largeur du rouleau racleur 590 mm
Diamètre externe du rouleau racleur 265 mm

• Étant donné l'évolution constante de notre programme de recherche et de développement, les spécifications contenues dans ce manuel sont sujettes à modification sans préavis.
• Les spécifications peuvent varier suivant les pays.

Unité motorisée approuvée

Cet accessoire est approuvé pour être utilisé avec le ou les unités motorisées suivantes :

• Moteur Multi-Fonctions Sans Fil DUX60, DUX18, UX01G
  • Moteur multi-fonctions EX2650LH

⚠AVERTISSEMENT : Ne jamais utiliser l'accessoire avec une unité motorisée non approuvée. Une combinaison non approuvée peut provoquer de graves blessures.

Symboles

Les symboles suivants sont utilisés sur l'accessoire et dans ce manuel d'instructions. Ces définitions doivent être comprises.

	Redoubler de précaution et d'attention !
	Lire le mode d'emploi.
	Porter un casque de sécurité, des lunettes de protection et un serre-tête antibruit !
	Portez des bottes robustes à semelles anti-dérapantes. Il est conseillé de porter des chaussures avec embout de sécurité.
	Éloignez les badauds d'au moins 5 m.
	Les brosses ou les rouleaux racleurs tournent dans le sens de la flèche.
	Lorsque vous fixez les brosses ou les rou-leaux racleurs, assurez-vous que le boîtier d'engrenage est tourné vers le haut.

Utilisations

BR400MP

Cet accessoire est conçu uniquement pour balayer le sol et les chemins en association avec un outil motorisé approuvé. N'utilisez jamais l'accessoire à toutes autres fins. Une mauvaise utilisation de l'accessoire peut entraîner de graves blessures. Cet accessoire est conçu pour un usage commercial.

SW400MP

Cet accessoire est conçu uniquement pour dégager les matières humides comme les feuilles, la saleté et retirer l'eau de surfaces solides en association avec un outil motorisé approuvé. N'utilisez jamais l'accessoire à toutes autres fins. Une mauvaise utilisation de l'accessoire peut entraîner de graves blessures. Cet accessoire est conçu pour un usage commercial.

Déclarations de conformité

Pour les pays européens uniquement

Nous, fabricants : Makita Europe N.V., adresse commerciale : Jan-Baptist Vinkstraat 2 3070 Kortenberg BELGIQUE. Autorisons Kazuhisa Makino pour la compilation du fichier technique et déclarons sous notre seule responsabilité que le ou les produits ; Désignation : Outil Balai Brosse/Outil Balai Racleur. Désignation du ou des types : BR400MP /SW400MP. Satisfait toutes les dispositions pertinentes de 2006/42/CE et est fabriqué conformément aux normes standardisées suivantes : EN 60335-1:2012+A11:2014+A13:2017+A1:2019+A14:2019+A2:2019+A15:2021, EN 60335-2-72:2012.

Lieu et date de déclaration : Kortenberg, Belgique. 1. 8. 2023 Personne responsable : Kazuhisa Makino, Directeur - Makita Europe N.V.

CONSIGNES DE SÉCURITÉ

Consignes de sécurité pour balai brosse/balai racleur

⚠AVERTISSEMENT : Lisez toutes les consignes de sécurité, instructions, illustrations et spécifications accompagnant cette machine ainsi que le mode d'emploi de l'outil motorisé avant utilisation. Le non-respect de toutes les instructions indiquées ci-dessous peut entraîner un incendie et/ou de graves blessures pour l'opérateur et/ou les badauds.

Garder tous les avertissements et instructions pour consultation ultérieure.

Les termes « balai brosse/balai racleur » et « machine » dans les avertissements et les précautions se rapportent à la combinaison de l'accessoire et de l'outil motorisé.

Le terme « moteur » dans les avertissements et les précautions se rapporte au moteur thermique ou électrique de l'unité motorisée.

Consignes générales de sécurité

1. Les utilisateurs novices ou inexpérimentés doivent solliciter au revendeur une formation sur toutes les utilisations de cette machine. Ne laissez jamais les enfants, les personnes aux capacités physiques, sensorielles ou mentales réduites, qui manquent d'expérience ou de connaissances, ou les personnes qui ne sont pas familiarisées avec ces instructions utiliser la machine. Les enfants doivent être sous la surveillance d'un adulte afin de s'assurer qu'ils ne jouent pas avec la machine.
2. Il est conseillé de ne prêter la machine qu'aux personnes ayant déjà une certaine expérience. Remettez toujours le manuel d'instructions.
3. Restez vigilant, surveillez vos gestes et faites preuve de bon sens lorsque vous utilisez la machine. N'utilisez pas la machine lorsque vous êtes fatigué, malade ou sous l'emprise de drogues, d'alcool ou de médicaments. Un moment d'inattention durant l'utilisation de la machine peut entraîner de graves blessures corporelles.
4. Évitez d'utiliser la machine dans de mauvaises conditions climatiques, notamment en cas de risque de foudre.
5. Suivez votre réglementation nationale et locale relative à l'utilisation des machines motorisées pour usage extérieur.
6. N'essayez jamais de modifier la machine.
7. Gardez à l'esprit que l'opérateur ou l'utilisateur est responsable des accidents ou risques encourus par les personnes ou leur propriété.

Sécurité de l'aire de travail

AVERTISSEMENT : Tenez le balai brosse/balai racleur à l'écart des lignes électriques et des câbles de communication. Le contact du balai brosse/balai racleur ou la proximité avec des lignes haute tension peut provoquer des blessures graves, voire mortelles. Surveillez les lignes haute tension et les clôtures électriques autour de l'aire de travail avant de mettre en marche l'outil.

1. Utilisez uniquement la machine si vous avez une bonne visibilité et à la lumière du jour. N'utilisez pas la machine dans l'obscurité ou le brouillard.
2. Ne démarrez et ne faites tourner le moteur qu'à l'extérieur dans un endroit bien aéré. Faire fonctionner l'outil dans un endroit confiné ou mal aéré peut entraîner la mort par asphyxie ou empoisonnement au monoxyde de carbone.
3. Avant toute utilisation, examinez l'aire de travail pour vous assurer qu'elle ne présente pas de fils barbelés, pierres ou d'autres objets durs. Ils peuvent endommager les brosses ou les rouleaux racleurs.
4. Pendant le fonctionnement, ne vous tenez jamais sur une surface instable ou glissante ou sur une pente abrupte. En hiver, faites attention au verglas et à la neige et assurez-vous toujours d'avoir une bonne assise.
5. Évitez de travailler près de clôtures, souches ou racines d'arbre. Elles peuvent endommager les brosses ou les rouleaux racleurs.
6. Évitez de travailler près de bâtiments, voitures et autres propriétés. Les pierres et les débris frappés par le balai brosse/balai racleur peuvent les endommager.
7. Le nettoyage de sols synthétiques peut générer de l'électricité statique, ce qui présente un risque d'électrocution ou d'accidents.

Équipement de protection individuelle

1. Portez toujours un pantalon robuste et long, des chaussures solides, des gants et une chemise à manches longues. Ne portez pas de vêtements amples, de bijoux, de shorts, de sandales et ne marchez pas pieds nus. Veillez à ce que vos cheveux ne descendent pas au-dessous des épaules.
2. Pour protéger vos yeux des blessures lorsque vous utilisez la machine, portez toujours des lunettes de protection. Les lunettes de protection doivent être conformes à ANSI Z87.1 aux États-Unis, EN 166 en Europe ou AS/NZS 1336 en Australie/Nouvelle-Zélande. En Australie/Nouvelle-Zélande, il est également obligatoire de porter un écran facial pour protéger votre visage.

Il est de la responsabilité de l'employeur d'imposer l'utilisation d'équipements de sécurité adaptés aux opérateurs d'outils et aux autres personnes situées à proximité immédiate de la zone de travail.

1. Portez une protection auditive, comme un serre-tête antibruit. L'exposition au bruit peut entraîner une perte auditive.
2. Portez toujours des chaussures robustes à semelles antidérapantes. Elles protégeront vos pieds des blessures et garantiront un bon appui.
3. Portez un masque anti-poussière au besoin.

Plein de carburant

1. Coupez le moteur avant de faire le plein. Tenez-vous à l'écart des flammes nues et des étincelles. Ne fumez jamais pendant que vous faites le plein. Vous risqueriez de déclencher un incendie et/ou une explosion.
2. Faites le plein à l'air libre. Faire le plein dans une pièce fermée peut provoquer l'explosion des vapeurs de carburant.
3. Évitez tout contact avec le carburant ou l'huile pour moteur. N'inhalez pas les vapeurs de carburant. En cas de déversement de carburant ou d'huile, essuyez immédiatement la machine et/ou le sol. Changez-vous immédiatement en cas de déversement de carburant sur vos vêtements, afin d'éviter qu'ils ne prennent feu.
4. Après avoir fait le plein, serrez soigneusement le bouchon du réservoir de carburant et vérifiez qu'il ne fuit pas. Avant de démarrer le moteur, écartez-vous d'au moins 3 m de la source d'approvisionnement en carburant et du site d'approvisionnement.
5. Ne transportez et ne stockez le carburant que dans des conteneurs homologués. Maintenez les enfants à l'écart du carburant stocké.

Démarrage du balai brosse/balai racleur

1. Avant d'assembler ou de régler la machine, coupez le moteur et retirez le capuchon de la bougie d'allumage ou la batterie.
2. Avant de manipuler les brosses ou les rou- leaux racleurs, mettez des gants de protection.
3. Mettez l'équipement de protection individuelle avant de démarrer le moteur.

4. Avant de démarrer le moteur, inspectez la machine pour vous assurer qu'elle n'est pas endommagée, mal assemblée ou que les vis/écrous sont desserrés. Vérifiez que tous les leviers de commande et les interrupteurs fonctionnent sans problème. Nettoyez et séchez les poignées.

5. N'essayez jamais de démarrer le moteur si la machine est endommagée ou pas entièrement assemblée avec les carters de protection, plaques ou autres dispositifs de sécurité adéquats. Sinon, vous pourriez gravement vous blesser.

6. Avant de démarrer le moteur, vérifiez soigneusement que les brosses ou les rouleaux racleurs ne touchent pas votre corps ou d'autres objets. Démarrer le moteur avec les brosses ou les rouleaux racleurs en contact avec un corps étranger présente un risque d'accident grave.
7. Avant de démarrer le moteur, assurez-vous qu'il n'y a pas de personne ou d'animal dans l'aire de travail.
8. Réglez la bandoulière et la poignée selon la corpulence de l'opérateur.
9. Remplacez les brosses ou les rouleaux racleurs s'ils sont fissurés, tordus ou abîmés. Des brosses ou des rouleaux racleurs abîmés pourraient se briser en éclats pendant le fonctionnement et provoquer de graves blessures.
10. Démarrez et utilisez la machine uniquement à l'extérieur dans un endroit bien aéré. Faire fonctionner l'outil dans un endroit confiné ou mal aéré peut entraîner la mort par asphyxie ou empoisonnement au monoxyde de carbone.
11. Lorsque vous démarrez le moteur, placez la machine sur un sol dur, puis maintenez un bon équilibre et une bonne assise.
12. Lorsque vous enclenchez la poignée de démarrage du moteur, tenez l'outil motorisé de la main gauche fermement contre le sol. Ne marchez jamais sur l'arbre d'entraînement de l'outil motorisé.
13. Si les brosses ou les rouleaux racleurs tournent au ralenti, coupez le moteur et baissez la vitesse de ralenti. Sinon, un contact accidentel avec les brosses ou les rouleaux racleurs en mouvement peut entraîner de graves blessures.
14. Coupez immédiatement le moteur si vous remarquez une défaillance.
15. Respectez le mode d'emploi de l'outil motorisé pour le démarrage du moteur.

Transport

1. Coupez le moteur pendant le transport. Sinon, un démarrage intempestif peut provoquer des blessures.
2. Lorsque vous transportez la machine en voiture, assurez-vous qu'elle est positionnée de façon à éviter les fuites de carburant.
3. Pour transporter la machine, soulevez-la complètement. Traîner la machine au sol entraîne un endommagement du réservoir de carburant et une fuite, ce qui peut provoquer un incendie.
4. Transportez l'appareil à l'horizontale en le tenant par la tige. Éloignez le silencieux chaud de votre corps.

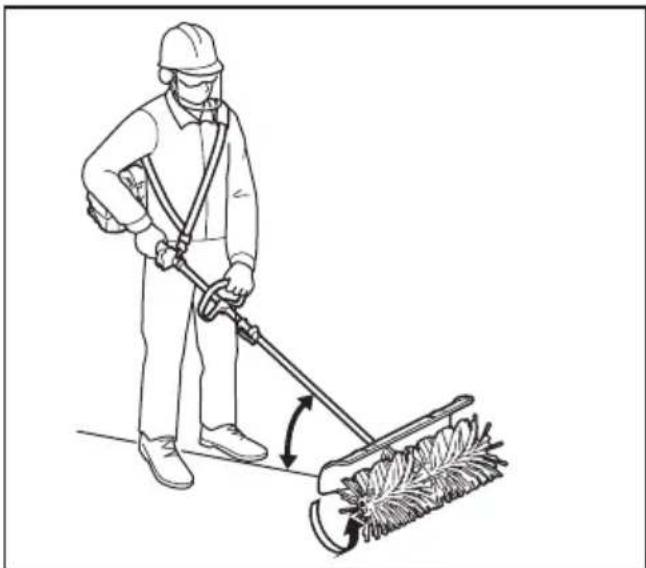

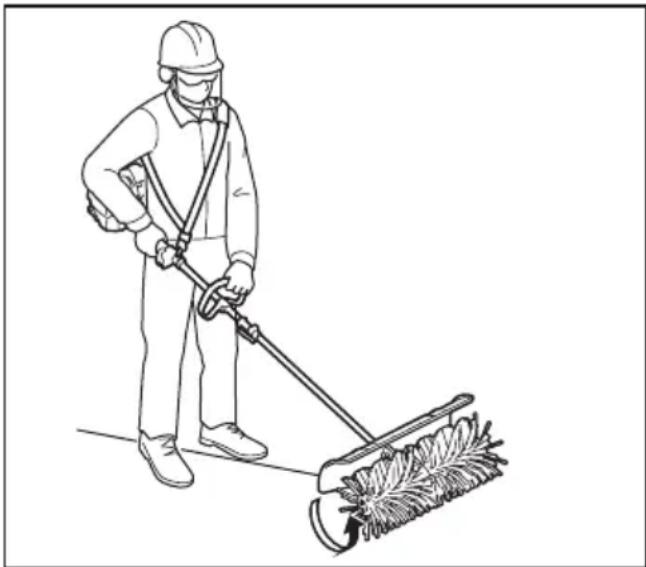

Fonctionnement

1. Pendant le fonctionnement, éloignez les badauds ou les animaux d'au moins 5 m du balai brosse/balai racleur. Coupez le moteur aussitôt que quelqu'un s'approche.
2. En cas d'urgence, coupez immédiatement le moteur.
3. Si vous détectez une anomalie (par exemple, bruit ou vibration) en cours de fonctionnement, coupez le moteur. N'utilisez pas la machine tant que la cause n'est pas connue et résolue.
4. Ne fixez la bandoulière qu'avec le moteur tournant au ralenti.
5. Pendant le fonctionnement, utilisez la bandou- lière. Maintenez fermement la machine contre vous du côté droit.

1. Tenez la poignée avant de la main gauche et la poignée arrière de la main droite que vous soyez droitier ou gaucher. Enveloppez les poignées avec vos doigts et vos pouces.

2. N'essayez jamais de faire fonctionner la machine d'une main. Une perte de maîtrise peut entraîner des blessures graves, voire mortelles. Afin de réduire le risque de blessures, tenez vos mains et vos pieds à l'écart des brosses ou des rouleaux racleurs.

3. Pendant le fonctionnement, ne soulevez pas les brosses ou les rouleaux racleurs plus haut que votre taille.

4. Les brosses ou les rouleaux racleurs continuent de bouger pendant un bref instant après avoir relâché la gâchette de commande d'accélération ou coupé le moteur. Ne vous précipitez pas pour toucher les brosses ou les rouleaux racleurs.

5. Ne vous penchez pas trop loin. Maintenez constamment une bonne assise et un bon équilibre. Soyez attentif aux obstacles cachés comme les souches d'arbre, racines ou fossés pour éviter de trébucher.

6. Soyez très prudent lorsque vous inversez la rotation de la brosse ou du rouleau racleur ou tirez la machine vers vous. Si l'outil motorisé est pourvu d'une fonction de rotation inverse, ne l'utilisez pas plus que nécessaire. Lorsque vous utilisez la rotation inverse, le balai brosse/ balai racleur vous poussera si les brosses ou les rouleaux racleurs sont sur le sol.

7. Ne surchargez pas la machine en essayant de pousser trop fort à un rythme trop rapide. La machine réalisera un travail de meilleure qualité et avec moins de risque de blessures si vous l'utilisez avec la charge appropriée.

8. N'accélérez pas le moteur si les brosses ou les rouleaux racleurs sont bloqués. La charge en est augmentée et cela endommagera la machine.
9. Si la machine subit un choc violent ou tombe, vérifiez son état avant de poursuivre la tâche. Vérifiez que le système de carburant ne fuit pas et que les commandes et les dispositifs de sécurité fonctionnent correctement. En cas de dommage ou de doute, confiez l'inspection et la réparation à notre service après-vente agréé.
10. Ne touchez pas le boîtier d'engrenage. Le boîtier d'engrenage chauffe pendant l'utilisation.
11. Reposez-vous régulièrement pour empêcher la perte du contrôle due à la fatigue. Nous recommandons de faire une pause de 10 à 20 minutes toutes les heures.
12. Lorsque vous abandonnez la machine, même pendant un court instant, coupez toujours le moteur ou retirez la batterie. Une machine sans surveillance dont le moteur tourne peut être utilisée par une personne non autorisée et provoquer de graves accidents.
13. Respectez le mode d'emploi de l'outil motorisé pour une utilisation correcte du levier de commande et de l'interrupteur.
14. En cours de fonctionnement et après, ne posez pas la machine encore chaude sur de l'herbe sèche ou un matériau combustible.
15. Si les brosses ou les rouleaux racleurs attrapent des corps étrangers, coupez le moteur et retirez le capuchon de la bougie d'allumage ou la batterie, puis retirez l'obstacle.
16. Éloignez vos mains et pieds des brosses ou des rouleaux racleurs. Un contact avec les brosses ou les rouleaux racleurs peut provoquer de graves blessures. Lorsque vous manipulez les brosses ou les rouleaux racleurs, coupez le moteur et retirez le capuchon de la bougie d'allumage ou la batterie.
17. Vérifiez fréquemment au cours du fonctionnement que les brosses ou les rouleaux racleurs ne présentent pas de fissures ou de dégâts.
18. Coupez toujours le moteur ou retirez la batterie lorsque vous retirez des débris ou des corps étrangers des brosses ou des rouleaux racleurs.
19. Reportez-vous au mode d'emploi de l'outil motorisé pour savoir comment démarrer et contrôler la machine.

Vibration

Une exposition à des vibrations excessives altère les vaisseaux sanguins ou le système nerveux de l'utilisateur et provoque les symptômes suivants dans les doigts, les mains ou les poignets : engourdissement, picotement, douleur, douleur lancinante, changement de couleur de la peau ou de la peau elle-même. Si un ou plusieurs de ces symptômes apparaissent, consultez un médecin.

Pour réduire le risque du syndrome de Raynaud, gardez vos mains au chaud pendant l'utilisation et maintenez en bon état la machine et les accessoires.

Entretien

1. Avant de réaliser une tâche d'entretien ou de réparation ou le nettoyage de la machine, coupez toujours le moteur et retirez le capuchon de la bougie d'allumage ou la batterie. Patientez jusqu'à ce que le moteur devienne froid.
2. Pour réduire le risque d'incendie, ne dépannez pas l'appareil près d'un feu.
3. Portez toujours des gants de protection pour manipuler les brosses ou les rouleaux racleurs.
4. Retirez toujours la poussière et la saleté de l'appareil. N'utilisez jamais d'essence, benzine, diluant, alcool ou autre produit similaire à cet effet. Ils présentent un risque de décoloration, de déformation ou de fissuration des pièces en plastique.
5. Après chaque utilisation, serrez toutes les vis et tous les écrous, sauf les vis de réglage du carburateur.
6. Remplacez les brosses ou les rouleaux racleurs s'ils sont abîmés.
7. N'essayez pas de réaliser des procédures d'entretien ou de réparation non décrites dans ce livret ou le mode d'emploi de l'outil motorisé. Ces tâches doivent être effectuées par notre service après-vente agréé.
8. Suivez les instructions pour la lubrification et le remplacement des accessoires.
9. Utilisez toujours des pièces de rechange et accessoires d'origine uniquement. L'utilisation de pièces ou accessoires fournis par un tiers peut entraîner la panne de l'appareil, des dommages matériels et/ou corporels graves.
10. Confiez régulièrement l'inspection et l'entre-tien de la machine à notre service après-vente agréé.

Rangement

1. Avant de ranger la machine, procédez à un nettoyage et un entretien complets. Retirez le capuchon de la bougie d'allumage ou la batterie. Videz le carburant une fois que le moteur a refroidi.
2. Rangez l'appareil dans un endroit sec en hauteur ou verrouillé hors de la portée des enfants.
3. N'appuyez pas l'appareil contre un mur, par exemple. Il risquerait de tomber brusquement et de provoquer des blessures.

Premiers secours

1. En cas d'accident, assurez-vous qu'une trousse de premiers secours est disponible à proximité des opérations. Remplacez immédiatement tout article pris dans la trousse de premiers secours.
2. Lorsque vous appelez les secours, fournissez les informations suivantes :

— Le lieu de l'accident
— Les circonstances de l'accident
— Le nombre de personnes blessées
— Le type de blessures
— Votre nom

CONSERVEZ CES INSTRUCTIONS.

AAVERTISSEMENT : L'utilisation de ce produit peut créer de la poussière contenant des produits chimiques susceptibles de provoquer des maladies respiratoires ou autres. Parmi ces produits chimiques, on trouve des composés présents dans les pesticides, insecticides, fertilisants et herbicides. Le risque présenté par l'exposition à ces produits varie en fonction de la fréquence de ce type de travail. Pour réduire votre degré d'exposition à ces produits chimiques : travaillez dans une aire de travail bien aérée et en utilisant des dispositifs de sécurité approuvés, comme des masques anti-poussière spécialement conçus pour filtrer les particules microscopiques.

DESCRIPTION DES PIÈCES

Outil Balai Brosse

▶ 1. Capuchon 2. Tuyau 3. Protecteur 4. Attache
5. Brosse 6. Boîtier d'engrenage 7. Clé hexalobulaire

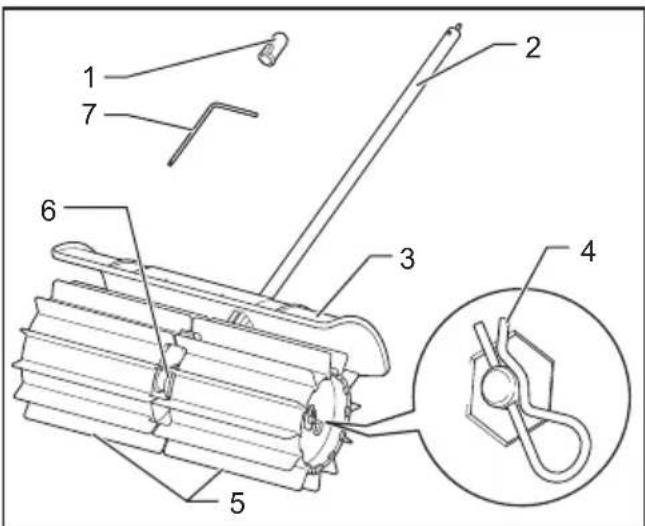

Outil Balai Racleur

1. Capuchon 2. Tuyau 3. Protecteur 4. Attache 5. Rouleau racleur 6. Boîtier d'engrenage 7. Clé hexalobulaire

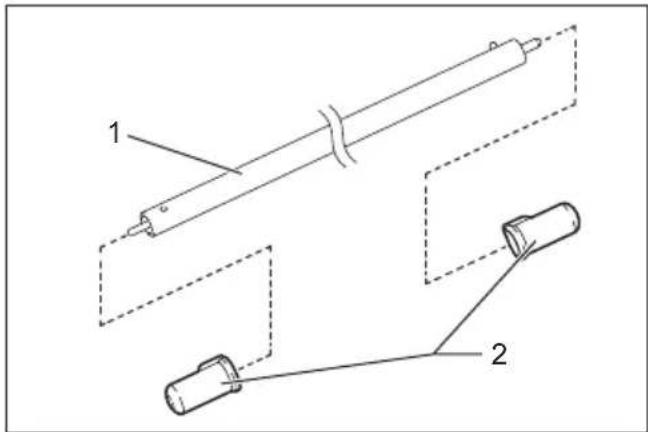

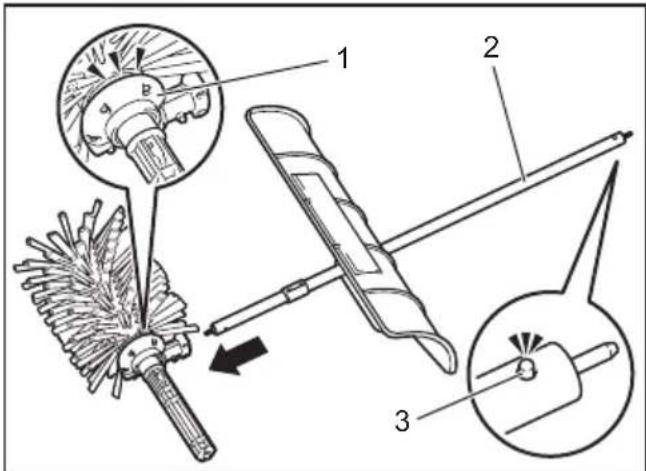

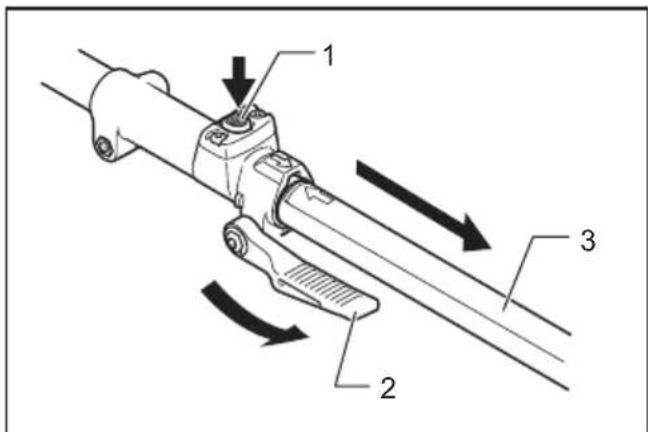

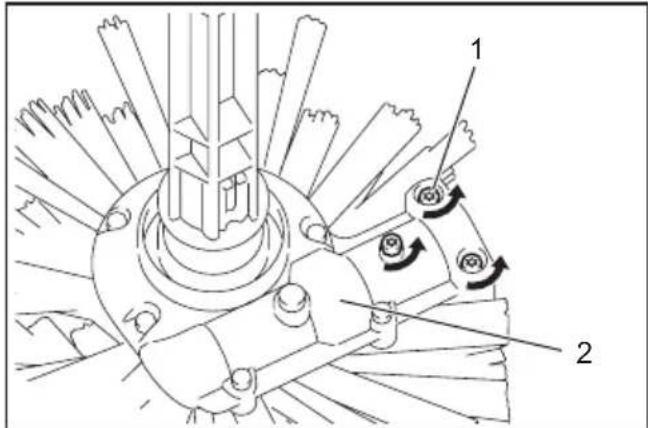

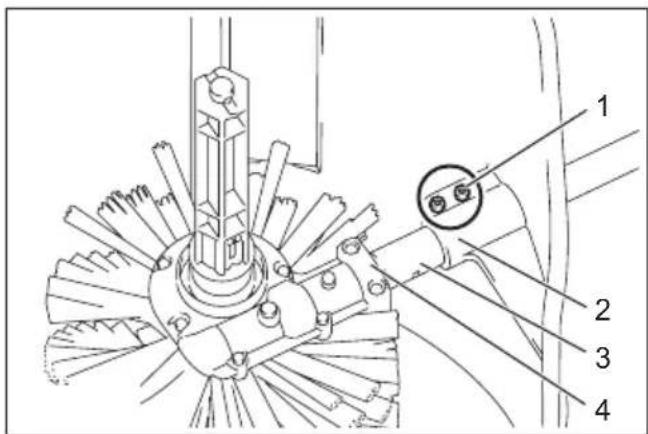

ASSEMBLAGE

⚠AVERTISSEMENT : Avant de monter ou de régler l'équipement, coupez le moteur et retirez le capuchon de la bougie d'allumage ou la batterie. Sinon, les brosses, les rouleaux ou d'autres pièces peuvent tourner et provoquer de graves blessures.
⚠AVERTISSEMENT : Lorsque vous montez ou réglez l'équipement, posez-le toujours. Le montage ou le réglage de l'équipement en position verticale peut entraîner de graves blessures.
⚠AVERTISSEMENT : Suivez les avertissements et les précautions du chapitre « CONSIGNES DE SÉCURITÉ » et le manuel d'instructions de l'unité motorisée.

Assemblage de l'accessoire

1. Retirez l'attache de la brosse ou du rouleau racleur sur le côté gauche de l'ensemble de la brosse ou du rouleau racleur, puis retirez la brosse ou le rouleau racleur.

1. Desserrez 3 vis sur le boîtier d'engrenage.

▶ 1. Vis 2. Boîtier d'engrenage

1. Retirez 2 capuchons des deux extrémités du tuyau.

REMARQUE : Ne jetez pas les capuchons, car ils sont nécessaires pour ranger l'accessoire.

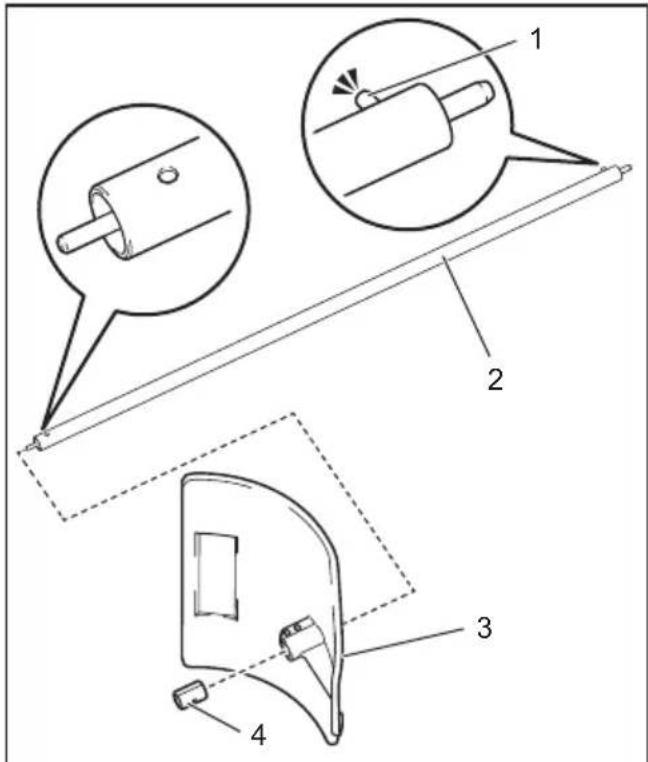

1. Fixez le protecteur et le manchon sur le tuyau.

▶ 1. Goupille 2. Tuyau 3. Protecteur 4. Manchon

REMARQUE : Veillez à insérer l'extrémité du tuyau sans la goupille dans le protecteur et le manchon.

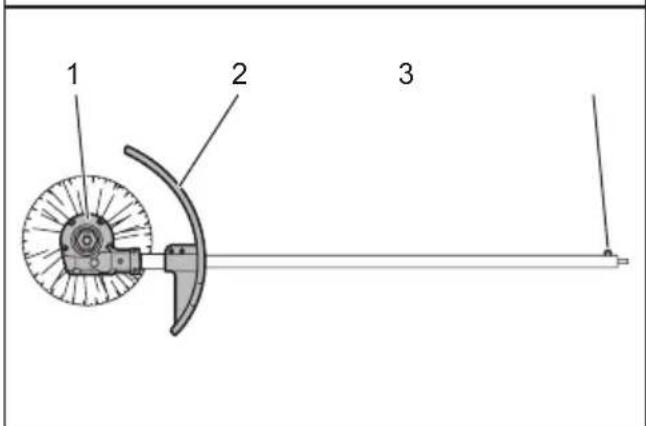

1. Assurez-vous que le boîtier d'engrenage et la gou-pille sur le tuyau sont tournés vers le haut, puis insérez le tuyau dans le boîtier d'engrenage.

1. Boîtier d'engrenage 2. Tuyau 3. Goupille

REMARQUE : Assurez-vous que le boîtier d'engrenage et la goupille sur le tuyau sont tournés vers le haut, et que le protecteur est fixé dans le sens indiqué sur la figure.

1 2 3

▶ 1. Boîtier d'engrenage 2. Protecteur 3. Goupille

1. Alignez le trou de vis sur le tuyau avec le trou sur le boîtier d'engrenage en tournant le tuyau.

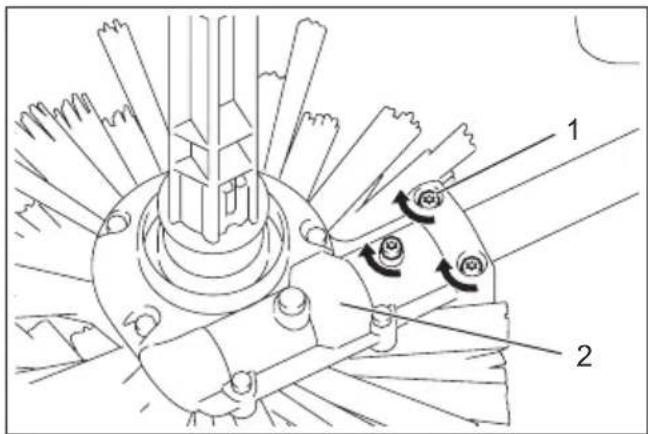

1. Serrez 3 vis sur le boîtier d'engrenage.

▶ 1. Vis 2. Boîtier d'engrenage

1. Serrez 2 vis sur le protecteur.

1. Vis 2. Protecteur 3. Manchon 4. Boîtier d'engrenage

REMARQUE : Assurez-vous qu'il n'y a pas d'espace entre le boîtier d'engrenage et le manchon, et entre le manchon et le protecteur.

1. Fixez la brosse ou le rouleau racleur sur l'ensemble de la brosse ou du rouleau racleur, puis fixez l'attache sur la brosse ou le rouleau racleur.

REMARQUE : Lorsque vous fixez les brosses, veillez à les fixer avec le logo Makita tourné vers l'extérieur.

REMARQUE : Lorsque vous fixez les rouleaux racleurs, veillez à les fixer dans le sens indiqué sur la figure, de sorte que les rouleaux racleurs et le boîtier d'engrenage se mettent en prise.

▶ 1. Rouleau racleur 2. Boîtier d'engrenage

Fixation du tuyau pour accessoire

ATTENTION : Vérifiez toujours que le tuyau pour accessoire est fixé en place après l'installation. Une installation incorrecte peut faire tomber l'accessoire de l'outil motorisé et provoquer des blessures.

Fixez le tuyau pour accessoire à l'outil motorisé.

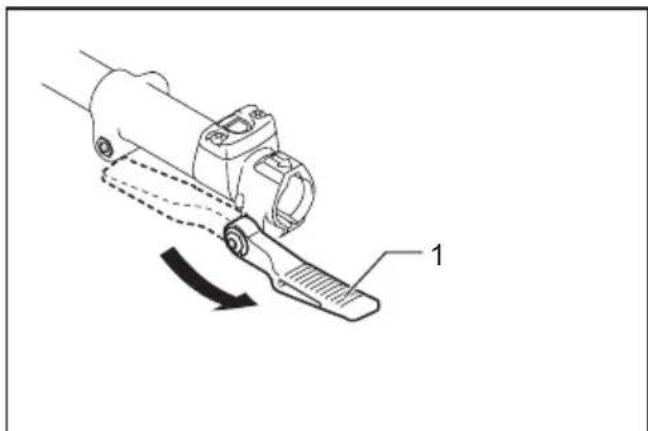

1. Actionnez le levier vers l'accessoire.

1. Levier

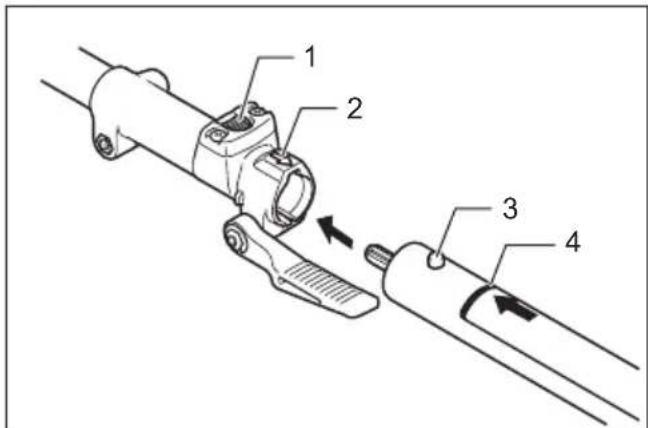

2. Alignez la goupille sur le repère fléché. Insérez le tuyau pour accessoire jusqu'à ce que le bouton de dégagement sorte. Assurez-vous que la ligne de position se trouve sur la pointe du repère fléché.

1. Bouton de dégagement 2. Flèche 3. Goupille 4. Ligne de position

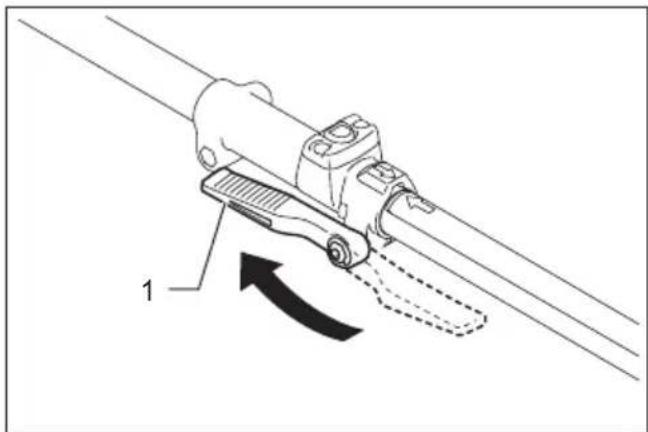

2. Actionnez le levier vers l'outil motorisé.

Assurez-vous que la surface du levier est parallèle au tuyau.

REMARQUE : Ne serrez pas le levier sans avoir inséré le tuyau pour accessoire. Le levier pourrait autrement trop serrer l'entrée de l'arbre d'entraînement et l'endommager.

Pour retirer le tuyau, actionnez le levier vers l'accessoire et tirez sur le tuyau pour le sortir tout en appuyant sur le bouton de dégagement.

1. Bouton de dégagement 2. Levier 3. Tuyau

UTILISATION

AVERTISSEMENT : Suivez les avertissements et les précautions du chapitre « CONSIGNES DE SÉCURITÉ » et le manuel d'instructions de l'unité motorisée.
⚠ AVERTISSEMENT : Réglez la position du dispositif de suspension et la bandoulière sur une position confortable pour vous avant utilisation.
⚠AVERTISSEMENT : Portez un masque anti-poussières et aérez bien la zone de travail. Certains matériaux contiennent des produits chimiques susceptibles d'être toxiques. Prenez les précautions nécessaires pour ne pas inhaler les poussières qu'ils dégagent et pour éviter tout contact avec la peau.
ATTENTION : Avant utilisation, retirez les objets longs et/ou durs comme des pierres, des canettes et des cordes de la zone de travail. Ils peuvent endommager les brosses ou les rouleaux racleurs ou empêcher leur rotation.

Si la surface à nettoyer est sèche, pulvérisez-la d'eau pour réduire la poussière. Tenez le balai brosse/balai racleur à un angle peu prononcé et poussez-le en marchant.

ATTENTION : Plus l'angle est prononcé et plus il est difficile de contrôler le balai brosse/ balai racleur, et plus celui-ci aura tendance à vous pousser en arrière.

ENTRETIEN

AVERTISSEMENT : Avant l'inspection ou l'entretien de l'appareil, coupez le moteur et retirez le capuchon de la bougie d'allumage ou la batterie. Sinon, la brosse, le rouleau racleur ou d'autres pièces peuvent tourner et provoquer de graves blessures.
AVERTISSEMENT : Lorsque vous inspectez ou entretenez l'équipement, posez-le toujours. Le montage ou le réglage de l'équipement en position verticale peut entraîner de graves blessures.
AVERTISSEMENT :Suivez les avertissements et les précautions du chapitre « CONSIGNES DE SÉCURITÉ » et le manuel d'instructions de l'unité motorisée.

REMARQUE : N'utilisez jamais d'essence, benzine, diluant, alcool ou autre produit similaire. Cela risquerait de provoquer la décoloration, la déformation ou la fissuration de l'outil.

Pour assurer la SÉCURITÉ et la FIABILITÉ du produit, toute réparation, tout travail d'entretien ou de réglage doivent être effectués par un centre d'entretien Makita agréé, avec des pièces de rechange Makita.

Nettoyage de l'accessoire

L'accessoire peut être lavé à l'eau. Utilisez une brosse en nylon ou autre pour retirer la saleté.

1. Outil motorisé 2. Extrémité du tuyau 3. Boîtier d'engrenage

REMARQUE : Ne versez pas d'eau sur l'outil motorisé et l'extrémité du tuyau. Cela pourrait provoquer un dysfonctionnement de l'accessoire.

Pour faciliter le nettoyage, vous pouvez retirer la brosse ou le rouleau racleur de l'ensemble de la brosse ou du rouleau racleur. Consultez les instructions de remplacement des brosses ou des rouleaux racleurs dans ce mode d'emploi.

Inspection générale

• Serrez les boulons, écrous et vis desserrés.
• Vérifiez que les pièces, les brosses ou les rou-leaux racleurs ne sont pas abîmés. Au besoin, confiez leur remplacement à notre service après-vente agréé.

Inspection des brosses, des rouleaux racleurs et du protecteur

Vérifiez et nettoyez les brosses, les rouleaux racleurs et le protecteur tous les jours. S'ils sont usés, tordus ou fissurés, remplacez-les.

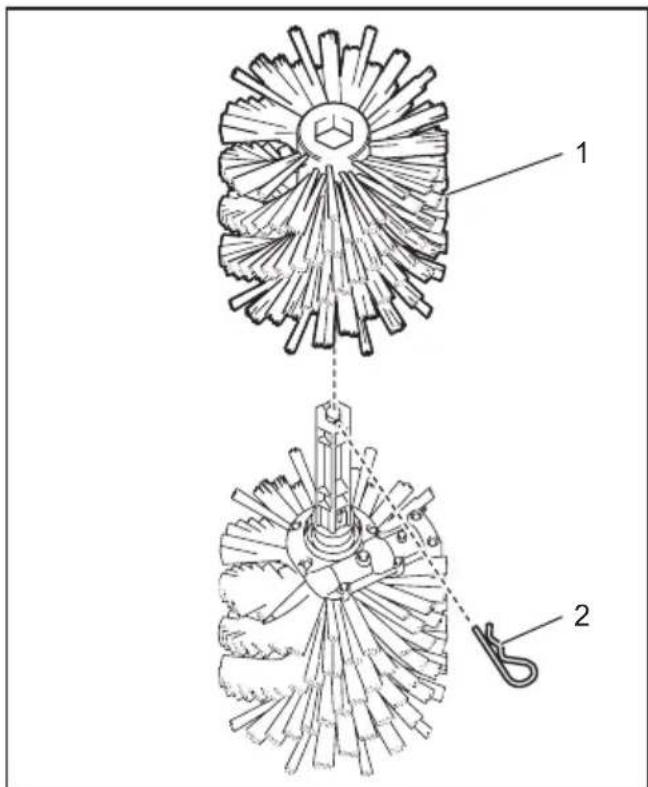

Remplacement des brosses ou des rouleaux racleurs

1. Retirez les attaches des brosses ou des rouleaux racleurs, puis retirez les brosses ou les rouleaux racleurs.

1. Fixez les brosses ou les rouleaux racleurs sur l'ensemble de la brosse ou du rouleau racleur, puis fixez les attaches.

REMARQUE : Lorsque vous fixez les brosses, veillez à les fixer avec le logo Makita tourné vers l'extérieur.

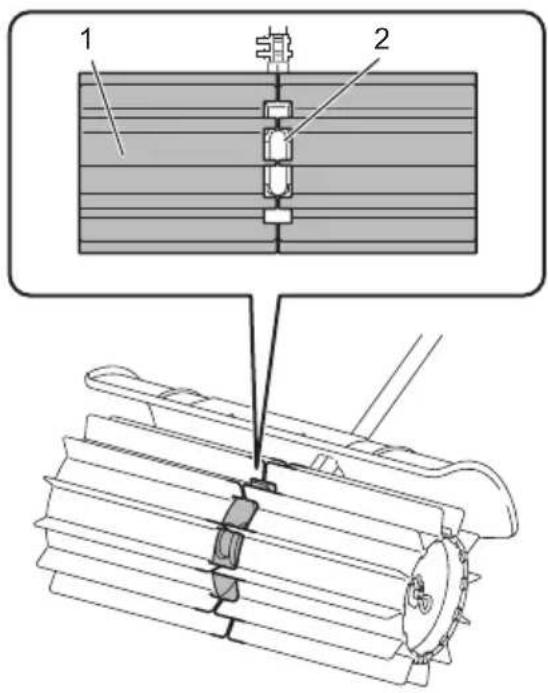

REMARQUE : Lorsque vous fixez les rouleaux racleurs, veillez à les fixer dans le sens indiqué sur la figure, de sorte que les rouleaux racleurs et le boîtier d'engrenage se mettent en prise.

▶ 1. Rouleau racleur 2. Boîtier d'engrenage

Lubrification des pièces mobiles

REMARQUE : Suivez les instructions sur la fréquence et la quantité de graisse fournie. Autrement une lubrification insuffisante pourrait endommager les pièces mobiles.

Boîtier d'engrenage :

ATTENTION : Ne lubrifiez pas alors que le boîtier d'engrenage est chaud. Un boîtier d'engrenage chaud peut entraîner des brûlures.

Remplissez environ 30 ml de graisse (graisse Makita SG No.0) par l'orifice de graisse de manière uniforme toutes les 25 heures de fonctionnement. Avec la clé hexalobulaire fournie, retirez le boulon près du marquage de lubrification sur le boîtier d'engrenage. Desserrez le boulon de l'autre côté de sorte que l'air dans le boîtier d'engrenage puisse être libéré lorsque la graisse est appliquée. Après avoir appliqué la graisse, veillez à serrer les boulons.

▶ 1. Boulon 2. Boîtier d'engrenage

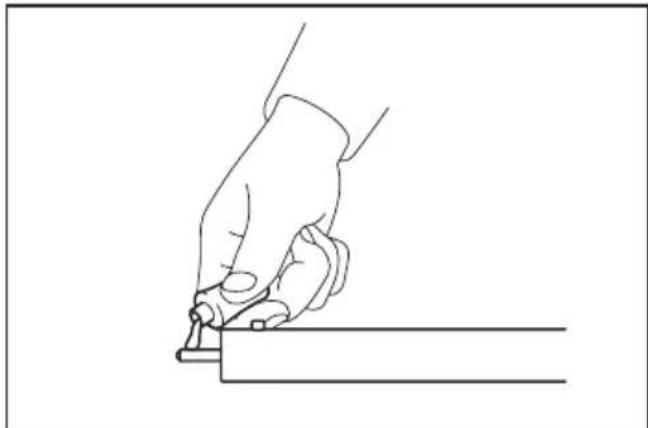

Essieu moteur :

Appliquez la graisse (graisse Makita SG No.0) toutes les 25 heures de fonctionnement.

NOTE : Vous pouvez acheter de la graisse de marque Makita auprès de votre revendeur local Makita.

Rangement

AVERTISSEMENT : Suivez les avertissements et les précautions du chapitre « CONSIGNES DE SÉCURITÉ » et le manuel d'instructions de l'unité motorisée.

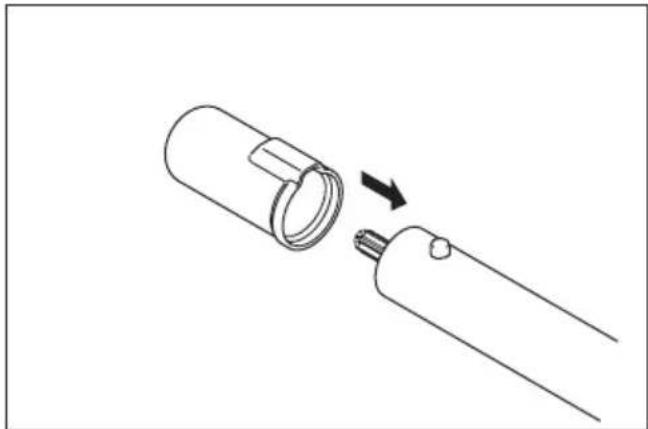

Lorsque vous rangez l'accessoire séparément de l'outil motorisé, placez le capuchon sur l'extrémité de la tige.

Intervalle d'inspection et de nettoyage

Heure de fonctionnement Avant utilisation Quotidien (10 h) 25 h
Unité complète Inspection visuelle de la présence de pièces détériorées		[8271]	-	-
Toutes les écrous et vis de fixation	Serrer		-	-
Brosses, rouleaux racleurs et protecteur	Nettoyez et vérifiez visuellement si les pièces ne sont pas endommagées	-	[YX6D]	-
Boîtier d'engrenage Appliquer	graisse --			[TOXA]
Essieu moteur Appliquer graisse	--			[28TK]
Unité motorisée Consultez le manuel d'instructions de l'unité motorisée.

GUIDE DE DÉPANNAGE

Avant de faire une demande de réparation, effectuez d'abord vous-même une inspection. Si vous rencontrez un problème non documenté dans le mode d'emploi, n'essayez pas de démonter la machine. Demandez plutôt à un centre de service après-vente Makita agréé d'effectuer la réparation au moyen de pièces de rechange Makita.

État d'anomalie Cause probable (dysfonctionnement) Solution
Le moteur ne démarre pas. - Consultez le manuel d'instructions de l'unité	motorisée.
Le moteur s'arrête rapidement. - Consultez le manuel d'instructions de l'unité	motorisée.
Le moteur n'accélère pas. - Consultez le manuel d'instructions de l'unité	motorisée.
Les brosses ou les rouleaux racleurs ne tournent pas. Arrêtez immédiatement le moteur.	Les tuyaux de l'outil motorisé et de l'accessoire ne sont pas correctement connectés.
	Un corps étranger est pris dans les brosses ou les rouleaux racleurs.
	Anomalie du système d'entraînementContactez un centre de service après-vente agréé pour les réparations.
L'outil motorisé vibre anormalement. Arrêtez immédiatement le moteur.	Les brosses ou les rouleaux racleurs sont tordus ou cassés.
	Fixation lâche des brosses ou des rouleaux racleurs
	Fixation irrégulière des brosses ou des rouleaux racleurs
	Anomalie du système d'entraînementContactez un centre de service après-vente agréé pour les réparations.
Les brosses ou les rouleaux racleurs continuent de tourner même si la gâchette/le levier est relâché(e). Arrêtez immédiatement le moteur.	L'unité motorisée ne fonctionne pas correctement.
	Réglez la vitesse de ralenti si l'outil motorisé est actionné par moteur à essence. Contactez un centre de service après-vente agréé pour les réparations.

TECHNISCHE DATEN
