Tipo de produto	Acessório para ferramenta motorizada multifuncional (escova varredora/rodo varredor)
Marca	Makita
Referência do modelo	1993397 (modelos BR400MP e SW400MP)
Modelo da escova varredora	BR400MP
Modelo do rodo varredor	SW400MP
Dimensões (BR400MP)	1 145 × 600 × 362 mm (comprimento × largura × altura)
Dimensões (SW400MP)	1 159 × 600 × 362 mm
Peso líquido (BR400MP)	6,3 kg
Peso líquido (SW400MP)	7,2 kg
Largura da escova	600 mm
Diâmetro externo da escova	250 mm
Largura do rodo varredor	590 mm
Diâmetro externo do rodo varredor	265 mm
Unidades motorizadas aprovadas	DUX60, DUX18, UX01G (sem fio), EX2650LH (térmica)
Alimentação	Depende da unidade motorizada (bateria ou gasolina)
Usos principais	Varredura de pisos e caminhos (BR400MP); remoção de matérias úmidas e retirada de água (SW400MP)
Uso	Comercial
Equipamento de proteção obrigatório	Capacete de segurança, óculos de proteção, protetor auricular, sapatos robustos antiderrapantes, luvas, calça comprida, mangas compridas
Manutenção de rotina	Limpeza com água, lubrificação da caixa de engrenagens e eixo motor a cada 25 h, inspeção visual antes de cada uso
Peças de reposição	Usar exclusivamente peças Makita originais
Serviço pós-venda	Centro autorizado Makita
Normas de conformidade	2006/42/CE, EN 60335-1, EN 60335-2-72
Intervalo de lubrificação	A cada 25 horas de funcionamento

Perguntas frequentes - 1993397 MAKITA

Com quais unidades motorizadas este acessório é compatível?

O acessório é aprovado para as unidades motorizadas DUX60, DUX18, UX01G (sem fio) e EX2650LH (térmica). Nunca utilize com uma unidade não aprovada.

Quais são as dimensões e o peso da escova varredora BR400MP?

O modelo BR400MP mede 1 145 × 600 × 362 mm e pesa 6,3 kg. A largura da escova é de 600 mm e seu diâmetro externo de 250 mm.

Como lubrificar a caixa de engrenagens?

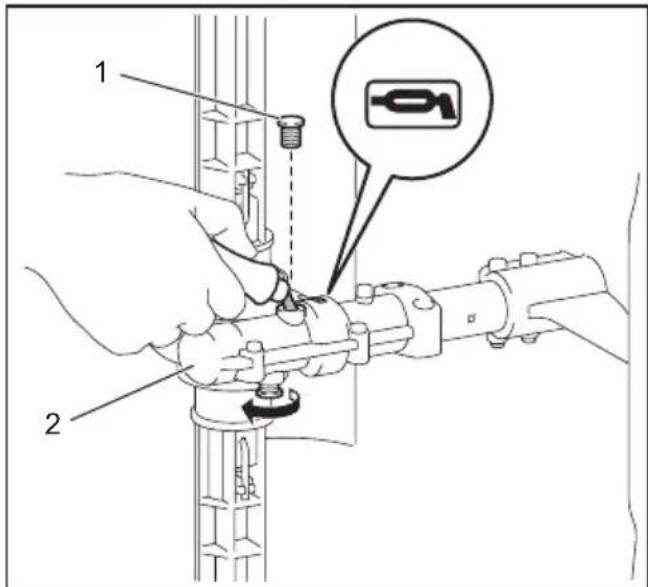

Use 30 ml de graxa Makita SG No.0 a cada 25 horas de funcionamento. Remova o parafuso próximo à marcação de lubrificação, aplique a graxa e aperte novamente os parafusos.

Quais equipamentos de proteção devo usar?

Use capacete de segurança, óculos de proteção, protetor auricular, luvas, calça comprida, camisa de mangas compridas e sapatos robustos antiderrapantes.

Posso usar o acessório com uma unidade motorizada não aprovada?

Não, isso pode causar ferimentos graves. Use apenas as unidades listadas no manual.

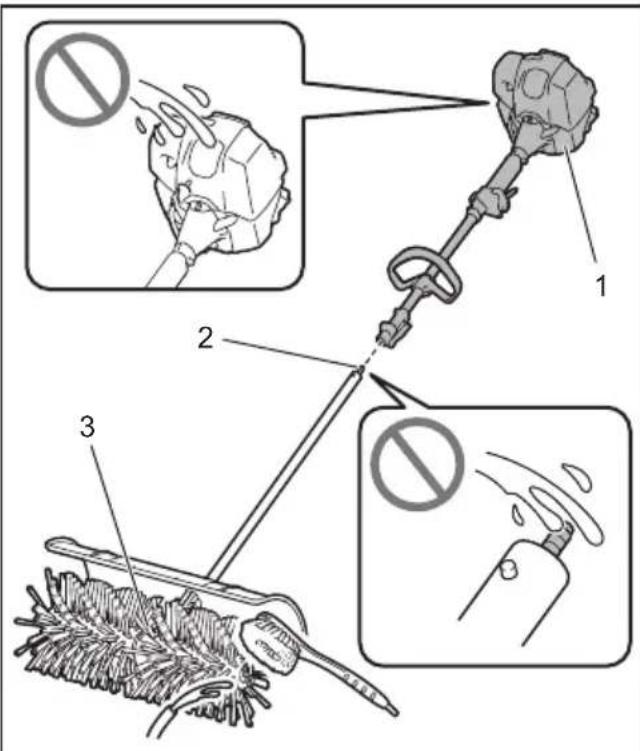

Como limpar o acessório?

Lave com água e uma escova de náilon. Não derrame água na ferramenta motorizada nem na extremidade do tubo.

O que fazer se as escovas ou rolos não girarem?

Pare imediatamente o motor. Verifique a conexão entre a ferramenta e o acessório, remova qualquer corpo estranho e, se o problema persistir, entre em contato com um centro de serviço autorizado Makita.

Qual é a diferença entre os modelos BR400MP e SW400MP?

O BR400MP é uma escova varredora para varrer pisos e caminhos. O SW400MP é um rodo varredor para remover matérias úmidas e retirar água de superfícies sólidas.

Com que frequência devo inspecionar o acessório?

Realize uma inspeção visual antes de cada uso. Lubrifique a cada 25 horas de funcionamento.

Onde posso encontrar peças de reposição?

Use exclusivamente peças de reposição Makita originais. Entre em contato com seu revendedor autorizado ou um centro de serviço pós-venda Makita.

MANUAL DE UTILIZADOR 1993397 MAKITA

▶ 1. Cepillo 2. Clip

▶ 1. Cepillo 2. Clip

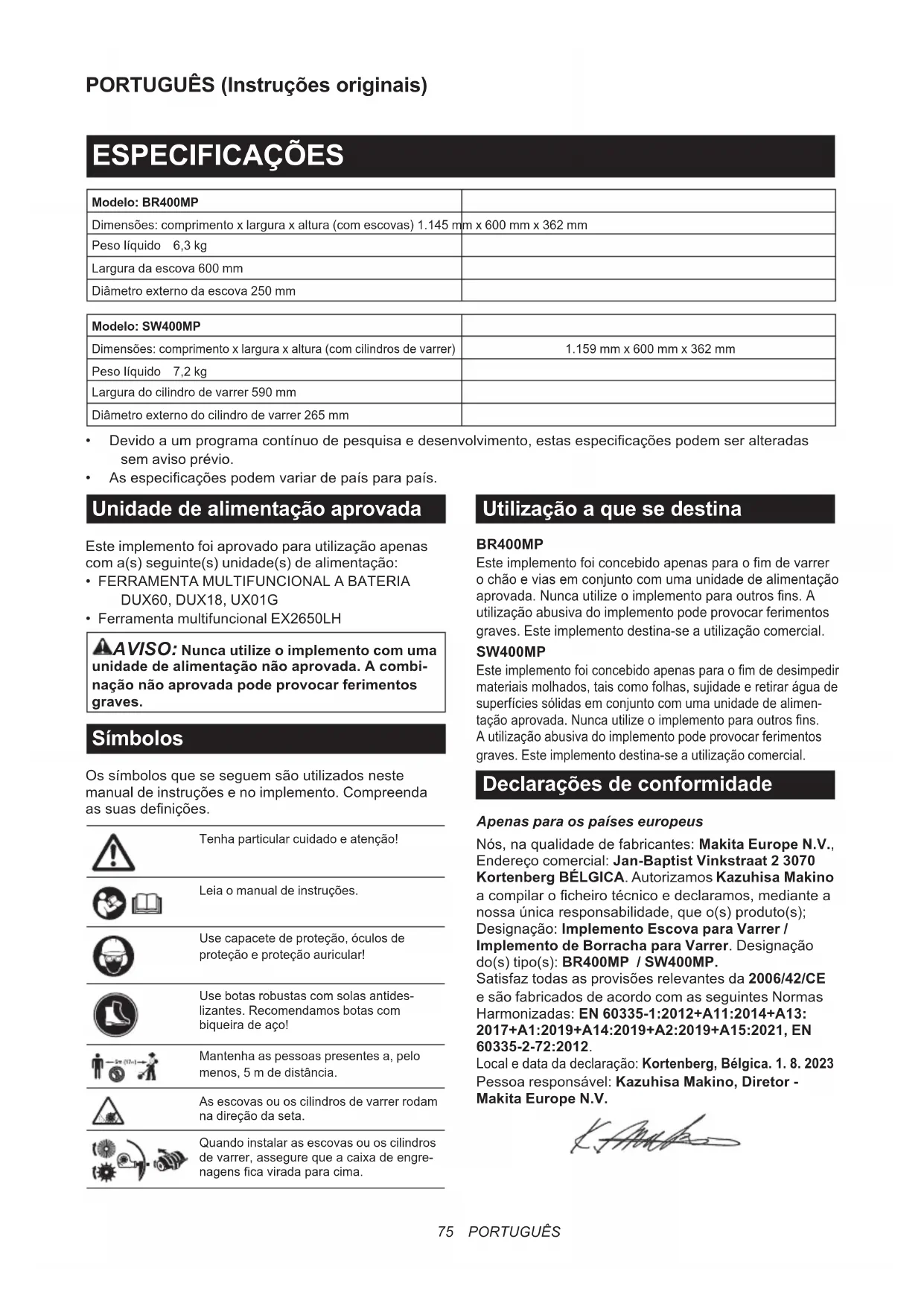

Modelo: BR400MP
Dimensões: comprimento x largura x altura (com escovas) 1.145 mm x 600 mm x 362 mm
Peso líquido 6,3 kg
Largura da escova 600 mm
Diâmetro externo da escova 250 mm

Modelo: SW400MP
Dimensões: comprimento x largura x altura (com cilindros de varrer)	1.159 mm x 600 mm x 362 mm
Peso líquido 7,2 kg
Largura do cilindro de varrer 590 mm
Diâmetro externo do cilindro de varrer 265 mm

• Devido a um programa contínuo de pesquisa e desenvolvimento, estas especificações podem ser alteradas sem aviso prévio.
  • As especificações podem variar de país para país.

Unidade de alimentação aprovada

Este implemento foi aprovado para utilização apenas com a(s) seguinte(s) unidade(s) de alimentação:

• FERRAMENTA MULTIFUNCIONAL A BATERIA DUX60, DUX18, UX01G
• Ferramenta multifuncional EX2650LH

AVISO: Nunca utilize o implemento com uma unidade de alimentação não aprovada. A combinação não aprovada pode provocar ferimentos graves.

Símbolos

Os símbolos que se seguem são utilizados neste manual de instruções e no implemento. Compreenda as suas definições.

	Tenha particular cuidado e atenção!
	Leia o manual de instruções.
	Use capacete de proteção, óculos de proteção e proteção auricular!
	Use botas robustas com solas antides-lizantes. Recomendamos botas com biqueira de aço!
	Mantenha as pessoas presentes a, pelo menos, 5 m de distância.
	As escovas ou os cilindros de varrer rodam na direção da seta.
	Quando instalar as escovas ou os cilindros de varrer, assegure que a caixa de engrenagens fica virada para cima.

Utilização a que se destina

BR400MP

Este implemento foi concebido apenas para o fim de varrer o chão e vias em conjunto com uma unidade de alimentação aprovada. Nunca utilize o implemento para outros fins. A utilização abusiva do implemento pode provocar ferimentos graves. Este implemento destina-se a utilização comercial.

SW400MP

Este implemento foi concebido apenas para o fim de desimpedir materiais molhados, tais como folhas, sujidade e retirar água de superfícies sólidas em conjunto com uma unidade de alimentação aprovada. Nunca utilize o implemento para outros fins. A utilização abusiva do implemento pode provocar ferimentos graves. Este implemento destina-se a utilização comercial.

Declarações de conformidade

Apenas para os países europeus

Nós, na qualidade de fabricantes: Makita Europe N.V., Endereço comercial: Jan-Baptist Vinkstraat 2 3070 Kortenberg BÉLGICA. Autorizamos Kazuhisa Makino a compilar o ficheiro técnico e declaramos, mediante a nossa única responsabilidade, que o(s) produto(s); Designação: Implemento Escova para Varrer / Implemento de Borracha para Varrer. Designação do(s) tipo(s): BR400MP / SW400MP. Satisfaz todas as provisões relevantes da 2006/42/CE e são fabricados de acordo com as seguintes Normas Harmonizadas: EN 60335-1:2012+A11:2014+A13:2017+A1:2019+A14:2019+A2:2019+A15:2021, EN 60335-2-72:2012. Local e data da declaração: Kortenberg, Bélgica. 1. 8. 2023 Pessoa responsável: Kazuhisa Makino, Diretor - Makita Europe N.V.

AVISOS DE SEGURANÇA

Avisos de segurança relativos ao rodo motorizado / escova motorizada

AVISO: Leia todos os avisos de segurança, instruções, ilustrações e especificações fornecidos com esta máquina, bem como o manual de instruções da unidade de alimentação antes de utilizá-la. Caso não cumpra todas as instruções listadas em seguida, tal pode resultar em incêndio e/ou provocar ferimentos graves no operador e/ou nas pessoas presentes.

Guarde todos os avisos e instruções para referência futura.

Os termos “rodo motorizado / escova motorizada” e “máquina” nos avisos e precauções referem-se à combinação do implemento e da unidade de alimentação. O termo “motor” nos avisos e precauções referem-se ao motor ou ao motor elétrico da unidade de alimentação.

Segurança geral

1. Os operadores que trabalham pela primeira vez com a ferramenta ou os operadores inexperientes devem solicitar formação ao distribuidor sobre todas as operações da máquina. Nunca permita a utilização da máquina por crianças, pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou com falta de experiência e conhecimentos, ou por pessoas que não estão familiarizadas com as instruções. As crianças devem ser supervisionadas, de modo a assegurar que não brincam com a máquina.
2. Recomenda-se emprestar a máquina apenas a pessoas que provaram ter experiência com esta máquina. Entregue sempre o manual de instruções.
3. Mantenha-se alerta, esteja atento ao seu trabalho e use de senso comum quando operar a máquina. Não utilize a máquina se estiver cansado, doente, ou sob a influência de drogas, álcool ou medicamentos. Um momento de desatenção enquanto opera a máquina pode resultar em ferimentos pessoais graves.
4. Evite usar a máquina com más condições atmosféricas, especialmente quando há o risco de trovoadas.
5. Siga todas as normas nacionais e locais relativas ao uso de máquinas motorizadas ao ar livre.
6. Nunca tente modificar a máquina.
7. Tenha em mente que o operador ou utilizador é responsável por acidentes ou perigos que ocorram a outras pessoas ou à respetiva propriedade.

Segurança da área de trabalho

AVISO: Mantenha o rodo motorizado / escova motorizada afastado das linhas elétricas e dos cabos de comunicação. Tocar ou aproximar-se de linhas de alta tensão com o rodo motorizado / escova motorizada pode resultar em morte ou ferimentos graves. Observe onde estão as linhas de alimentação e as cercas eletrificadas em volta da área de trabalho antes de iniciar a operação.

1. Opere a máquina apenas em condições de boa visibilidade e durante o dia. Não opere a máquina em ambiente escuro ou de nevoeiro.
2. Ponha o motor a trabalhar e opere-o apenas no exterior, numa área bem ventilada. A operação numa área confinada ou mal ventilada pode resultar em morte devido a sufocação ou a envenena- mento por monóxido de carbono.
3. Antes da operação, examine a área de trabalho para ver se há cercas de arame, pedras ou outros objetos sólidos. Estes podem danificar as escovas ou os cilindros de varrer.
4. Durante a operação, nunca esteja numa superfície instável ou escorregadia, nem uma zona muito inclinada. Durante a época fria, tenha cuidado com o gelo e a neve e garanta sempre uma base segura.
5. Evite trabalhar perto de cercas, tocos de árvores ou raízes. Estes podem danificar as escovas ou os cilindros de varrer.
6. Evite trabalhar perto de edifícios, veículos e outras propriedades. As pedras e os detritos atingidos pelo rodo motorizado / escova motorizada podem causar danos nestes.
7. Limpar o chão sintético pode gerar eletricidade estática e existe o risco de choque elétrico ou acidentes.

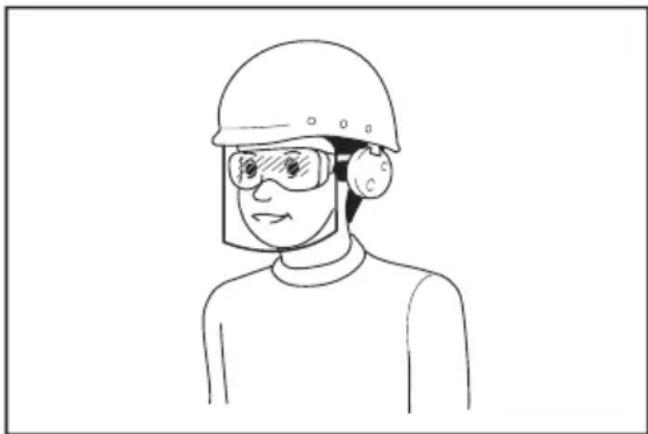

Equipamento de proteção pessoal

1. Use sempre calças compridas resistentes, botas robustas, luvas e uma camisola de manga comprida. Não use roupa larga, adornos, calções, sandálias nem ande descalço. Prenda o cabelo de modo a ficar acima do nível do ombro.
2. Use sempre óculos de proteção para se proteger contra ferimentos quando utilizar a máquina. Os óculos devem cumprir a ANSI Z87.1 nos EUA, a EN 166 na Europa ou a AS/NZS 1336 na Austrália/ Nova Zelândia. Na Austrália/Nova Zelândia, também é legalmente obrigatório usar um protetor de rosto para proteger também o rosto.

É responsabilidade da entidade patronal fazer cumprir a utilização dos equipamentos de proteção de segurança adequados por parte dos operadores da ferramenta e por parte de outras pessoas na área de trabalho imediata.

1. Use proteção auditiva, tais como tampões para os ouvidos. A exposição ao ruído pode causar a perda de audição.
2. Use sempre sapatos robustos com solas que não escorreguem. Estes protegem os seus pés contra ferimentos e garantem uma base sólida.
3. Use uma máscara para poeira, conforme necessário.

Reabastecimento de combustível

1. Pare o motor antes de realizar o reabastecimento de combustível. Mantenha-se afastado de chamas abertas e faíscas. Nunca fume durante o reabastecimento de combustível. Caso contrário, pode resultar em incêndio e/ou explosão.
2. Reabastecer de combustível no exterior. Reabastecer com combustível num espaço fechado pode causar uma explosão de vapor de combustível.
3. Evite o contacto com combustível ou óleo do motor. Não inale os vapores de combustível. Se ocorrer o derrame de combustível ou de óleo, limpe-o imediatamente da máquina e/ou do chão. Se ocorrer o derrame de combustível na sua roupa, nude-a imediatamente, de modo a evitar que se incendeie.
4. Após reabastecer com combustível, aperte cuidadosamente a tampa do depósito de combustível e verifique se há uma eventual fuga de combustível. Afaste-se pelo menos 3 m de distância da fonte e local de abastecimento de combustível antes de efetuar o arranque do motor.
5. Transporte e armazene o combustível apenas em recipientes aprovados. Mantenha as crianças afastadas do combustível armazenado.

1. Antes de montar ou ajustar a máquina, desligue o motor e retire a tampa da vela de ignição ou a bateria.
2. Use luvas de proteção antes de manusear as escovas ou os cilindros de varrer.
3. Use os equipamentos de proteção pessoal antes de efetuar o arranque do motor.
4. Antes de pôr o motor a trabalhar, inspecione a máquina quanto a danos, parafusos/porcas soltos ou montagem inadequada. Verifique todas as alavancas de controlo e interruptores quanto a um funcionamento fácil. Limpe e seque os punhos.

5. Nunca tente pôr o motor a funcionar se a máquina estiver danificada ou não estiver totalmente montada com proteções adequadas, placas ou outros dispositivos de proteção e segurança. Caso contrário, pode resultar em ferimentos graves.

6. Antes de efetuar o arranque do motor, verifique com cuidado se as escovas ou os cilindros de varrer não estão a tocar no seu corpo e noutros objetos. Efetuar o arranque do motor com as escovas ou os cilindros de varrer em contacto com um objeto estranho pode provocar acidentes graves.

7. Antes de pôr o motor a funcionar, verifique se não existem pessoas ou animais presentes na área de trabalho.
8. Ajuste o arnês para o ombro e a pega manual de modo a adequar-se ao tamanho do corpo do operador.
9. Substitua as escovas ou os cilindros de varrer se estes estiverem rachados, dobrados ou danificados. As escovas ou os cilindros de varrer danificados podem partir durante o funcionamento e causar ferimentos graves.
10. Efetue o arranque da máquina e opere-a apenas ao ar livre numa área bem ventilada. A operação numa área fechada ou com pouca ventilação pode resultar em morte devido a asfixia ou envenenamento por monóxido de carbono.
11. Quando efetuar o arranque do motor, coloque a máquina em solo firme e, em seguida, mantenha um bom equilíbrio e uma posição segura.
12. Quando puxar a pega do motor de arranque, segure a unidade de alimentação firmemente contra o solo com a mão esquerda. Nunca pise o eixo de acionamento da unidade de alimentação.
13. Se as escovas ou os cilindros de varrer roda- rem ao ralenti, pare o motor e ajuste a velocidade de ralenti do motor para uma velocidade inferior. Caso contrário, o contacto involuntário com as escovas ou os cilindros de varrer em funcionamento pode resultar em ferimentos graves.
14. Pare o motor imediatamente se notar qualquer problema.
15. Siga o manual de instruções da unidade de alimentação para efetuar o arranque do motor.

Transporte

1. Pare o motor durante o transporte. Caso contrário, o arranque involuntário pode causar ferimentos.
2. Garanta a posição segura da máquina durante o transporte de carro para evitar fugas de combustível.
3. Levante a máquina do solo na totalidade quando realizar o seu transporte. Arrastar a máquina causa danos no depósito de combustível e fuga de combustível, resultando em incêndio.
4. Quando transportar o equipamento, faça-o numa posição horizontal segurando-o pelo eixo. Mantenha o silencioso quente afastado do corpo.

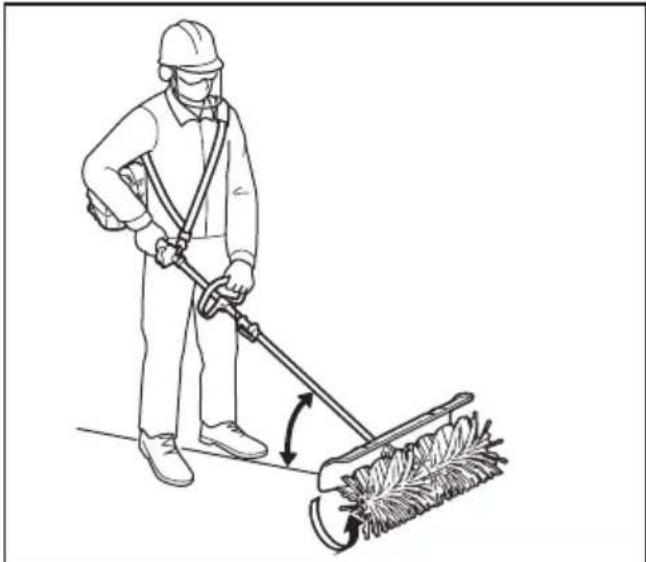

Operação

1. Durante a operação, mantenha as pessoas ou animais presentes a, pelo menos, 5 m de distância do rodo motorizado / escova motorizada. Pare o motor assim que alguém se aproximar.

2. Caso ocorra uma emergência, desligue imediatamente o motor.

3. Se sentir alguma condição fora do comum (por exemplo, ruído, vibração) durante a operação, desligue o motor. Não utilize a máquina até a causa ser reconhecida e solucionada.

4. Com o motor a funcionar apenas ao ralenti, coloque o arnês para o ombro.
5. Durante a operação, utilize o arnês para o ombro. Mantenha a máquina firmemente do seu lado direito.

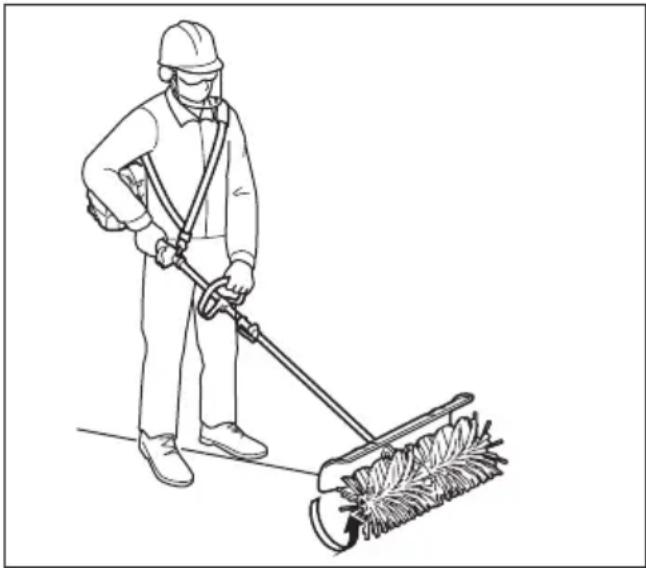

1. Segure no punho frontal com a mão esquerda e na pega traseira com a mão direita independentemente de ser canhoto ou destro. Enrole os dedos e os polegares em volta dos punhos.

2. Nunca tente operar a máquina com uma mão. A perda de controlo pode resultar em ferimentos graves ou fatais. Para reduzir o risco de ferimentos, mantenha as mãos e os pés afastados das escovas ou dos cilindros de varrer.

3. Quando utilizar a máquina, não eleve as escovas ou os cilindros de varrer acima da altura da cintura.

4. As escovas ou os cilindros de varrer continuam a mover-se por um período curto depois de libertar o gatilho do acelerador ou depois de desligar o motor. Não tenha pressa em tocar nas escovas ou nos cilindros de varrer.

5. Não se estique para tentar chegar. Mantenha em todos os momentos uma base e equilíbrio adequados. Cuidado com os obstáculos ocultos, como tocos de árvores, raízes e valas para evitar cair.

6. Tenha extremamente cuidado quando inverter o sentido de rotação da escova ou do cilindro de varrer ou ao puxar a máquina na sua direção. Se a unidade de alimentação tiver a função de rotação inversa, não a utilize mais do que o necessário. Quando utilizada no sentido de rotação inverso, o rodo motorizado / escova motorizada puxa-o se as escovas ou os cilindros de varrer estiverem no solo.

7. Não sobrecarregue a capacidade da máquina ao tentar empurrar com demasiada força a um ritmo demasiado rápido. A máquina realiza um melhor trabalho quando utilizada com carga apropriada e existe menor probabilidade de risco de ferimentos.

8. Não acelere o motor com as escovas ou os cilindros de varrer bloqueados. Isso aumenta a carga e danifica a máquina.

9. Se a máquina receber um impacto forte ou cair, verifique o estado da mesma antes de continuar a trabalhar. Verifique o sistema de combustível quanto a fugas e os comandos e dispositivos de segurança para ver se estão com avarias. Se houver qualquer dano ou se tiver dúvidas, peça ao nosso centro de assistência autorizado uma inspeção e reparação.

10. Não toque na caixa de engrenagens. A caixa de engrenagens aquece durante o funcionamento.
11. Descanse para evitar a perda de controlo provocada pela fadiga. Recomendamos que faça uma pausa de 10 a 20 minutos por hora.
12. Quando deixar a máquina, mesmo que seja por um curto espaço de tempo, desligue sempre o motor ou retire a bateria. A máquina sem supervisão com o motor a funcionar, pode ser utilizada por pessoas não autorizadas e provocar acidentes graves.
13. Siga o manual de instruções da unidade de alimentação para ficar a conhecer a utilização adequada da alavanca de controlo e do interruptor.
14. Durante ou após a operação, não coloque a máquina quente sobre relva seca ou materiais combustíveis.
15. Se as escovas ou os cilindros de varrer prenderem objetos estranhos, desligue o motor e remova o cachimbo da vela de ignição ou a bateria e, em seguida, remova as obstruções.
16. Mantenha as mãos e os pés afastados das escovas ou dos cilindros de varrer. O contacto com as escovas ou os cilindros de varrer pode resultar em lesões físicas graves. Quando manusear as escovas ou os cilindros de varrer, pare o motor e retire o cachimbo da vela de ignição ou a bateria.
17. Verifique as escovas ou os cilindros de varrer com frequência durante a operação para ver se apresentam rachas ou danos.
18. Desligue sempre o motor ou retire a bateria quando remover os detritos ou objetos estranhos das escovas ou dos cilindros de varrer.
19. Siga o manual de instruções da unidade de alimentação para saber como efetuar o arranque e o controlo da máquina.

Vibração

A exposição a vibração excessiva lesiona os vasos sanguíneos ou o sistema nervoso do operador e provoca os seguintes sintomas nos dedos, mãos ou pulsos: “Adormecimento” (dormência), formigueiro, dor, sensação aguda, alteração da cor da pele ou alteração da pele. Caso ocorra algum destes sintomas, consulte um médico.

Para reduzir o risco de “doença do dedo branco”, mantenha as mãos quentes durante a operação e mantenha a máquina e os acessórios de forma adequada.

Manutenção

1. Antes de realizar quaisquer trabalhos de manutenção ou reparação ou de limpar a máquina, desligue sempre o motor e retire a tampa da vela de ignição ou a bateria. Aguarde até o motor arrefecer.
2. Para reduzir o risco de incêndio, nunca realize qualquer assistência ao equipamento junto de fogo.
3. Use sempre luvas de proteção quando manusear as escovas ou os cilindros de varrer.
4. Limpe sempre a poeira e sujidade do equipamento. Nunca utilize gasolina, benzina, diluente, álcool ou outro para esse fim. Pode resultar em descoloração, deformação ou rachas dos componentes de plástico.
5. Após cada utilização, aperte todos os parafusos e porcas, exceto os parafusos de ajuste do carburador.
6. Substitua as escovas ou os cilindros de varrer se estiverem danificados.
7. Não tente realizar qualquer manutenção ou reparação que não estejam descritas neste livro ou no manual de instruções da unidade de alimentação. Peça ao nosso centro de assistência autorizado para realizar esse trabalho.
8. Siga as instruções para lubrificar e substituir acessórios.
9. Utilize sempre apenas peças sobressalentes e acessórios genuínos. A utilização de peças ou acessórios fornecidos por terceiros pode resultar na avaria do equipamento, danos na propriedade e/ou ferimentos graves.
10. Peça ao nosso centro de assistência autorizado para inspecionar e realizar a manutenção da máquina em intervalos regulares.

Armazenamento

1. Antes de armazenar a máquina, realize uma limpeza e manutenção totais. Remova a tampa da vela de ignição ou a bateria. Drene o combustível após o motor arrefecer.
2. Armazene o equipamento num local seco e alto ou trancado, longe do alcance das crianças.
3. Não deixe o equipamento encostado a nada, como uma parede. Caso contrário, pode cair repentinamente e provocar um ferimento.

Primeiros socorros

1. Em caso de acidente, certifique-se de que tem disponível uma caixa de primeiros socorros o mais completo possível nas proximidades das operações. Substitua imediatamente qualquer item que tenha sido retirado da caixa de primeiros socorros.
2. Quando pedir ajuda, indique a seguinte informação:

— Local do acidente
— O que aconteceu
— Número de pessoas feridas
— Tipo de lesões
— O seu nome

GUARDE ESTAS INSTRUÇÕES.

AVISO: A utilização deste produto pode criar poeiras que contêm químicos que podem provocar doenças respiratórias ou outras. Alguns exemplos destes químicos são os compostos encontrados nos pesticidas, inseticidas, fertilizantes e herbicidas. O risco a que pode ser submetido devido a esta exposição varia, dependendo da frequência com que realiza este tipo de trabalho. Para reduzir a exposição a estes químicos: trabalhe numa área bem ventilada e trabalhe com equipamentos de segurança aprovados, como as máscaras para poeiras especialmente concebidas para filtrar partículas microscópicas.

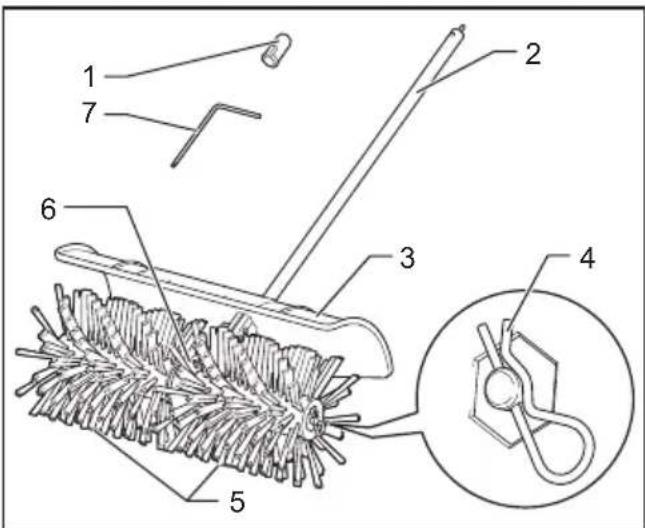

DESCRIÇÃO DAS PEÇAS

Implemento Escova para Varrer

AVISO: Antes de montar ou regular o equipamento, desligue o motor e retire o cachimbo da vela de ignição ou a bateria. Caso contrário, as escovas, os cilindros ou outras peças podem mover-se e resultar em ferimentos graves.
AVISO: Quando montar ou regular o equipamento, pouse-o sempre. A montagem ou regulação do equipamento numa posição vertical pode resultar em ferimentos graves.
AVISO: Siga os avisos e precauções no capítulo "AVISOS DE SEGURANÇA" e o manual de instruções da unidade de alimentação.

Montar o implemento

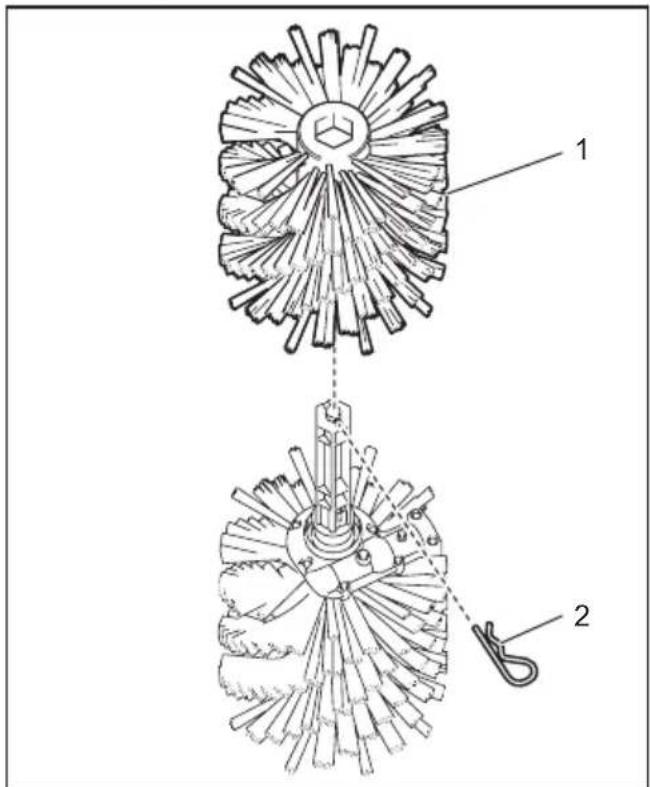

1. Remova o clipe da escova ou do cilindro de varrer no lado esquerdo da unidade da escova ou da unidade do cilindro de varrer e, em seguida, remova a escova ou o cilindro de varrer.

▶ 1. Escova 2. Clipe

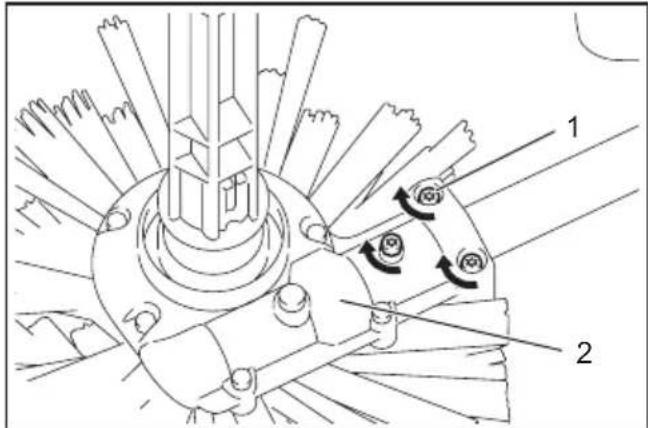

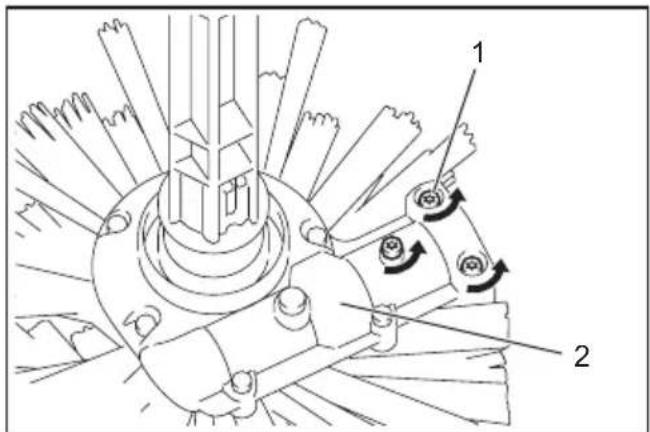

1. Solte 3 parafusos na caixa de engrenagens.

▶ 1. Parafuso 2. Caixa de engrenagens

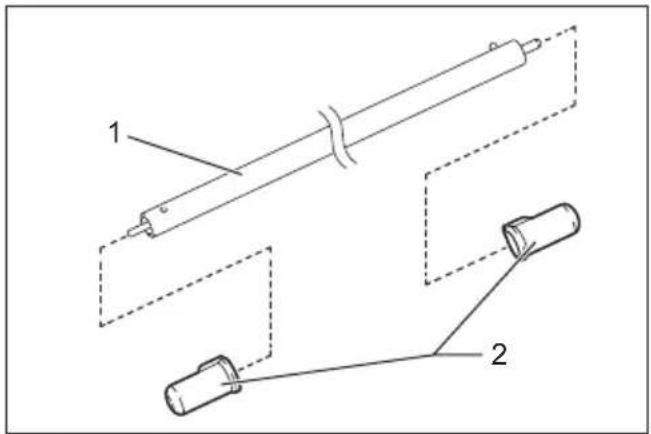

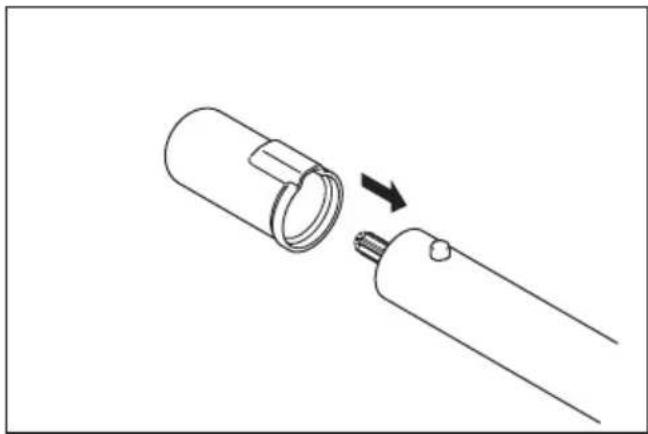

1. Remova 2 tampas de ambas as extremidades do tubo.

OBSERVAÇÃO: Não elimine as tampas, pois a tampa é necessária para armazenar o implemento.

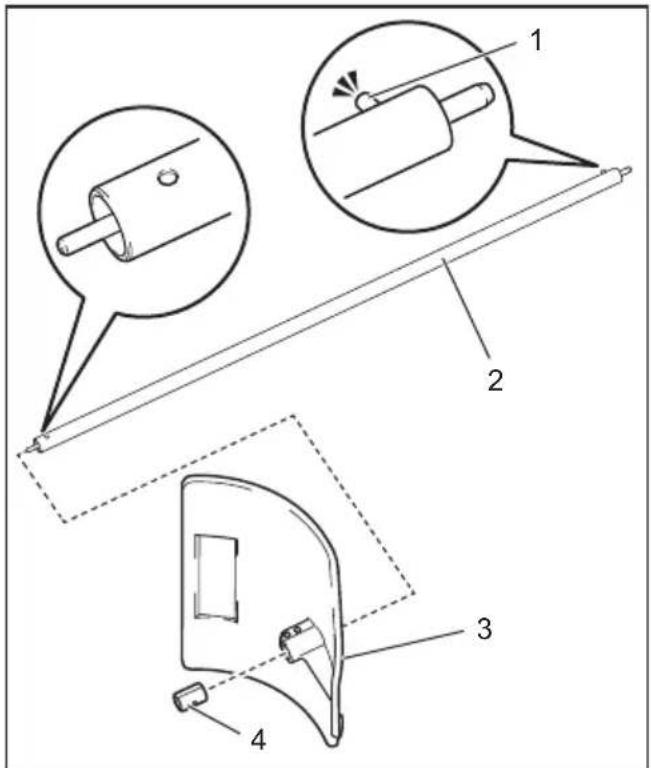

1. Prenda o protetor e a manga ao tubo.

OBSERVAÇÃO: Certifique-se de que insere a extremidade do tubo sem o pino no protetor e na manga.

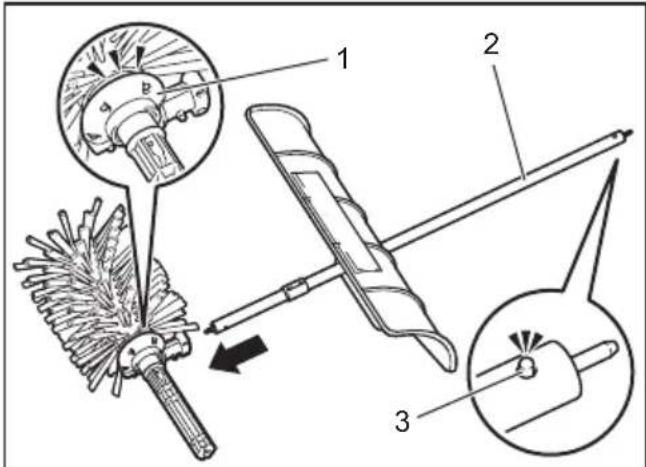

1. Assegure que a caixa de engrenagens e o pino no tubo estão virados para cima e, em seguida, insira o tubo na caixa de engrenagens.

OBSERVACÃO: Assegure que a caixa de engrenagens e o pino no tubo estão virados para cima e que o protetor está preso na direção ilustrada na figura. ► 1. Caixa de engrenagens 2. Protetor 3. Pino

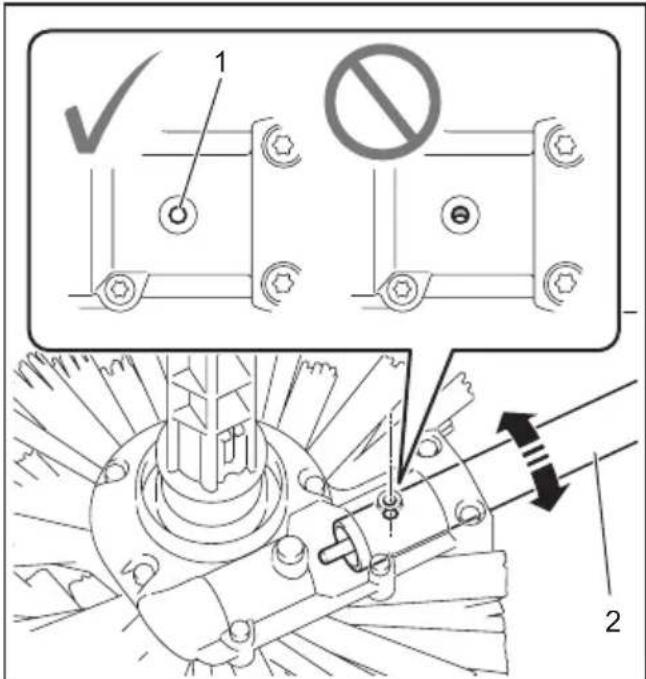

1. Alinhe o orifício do parafuso no tubo com o orifício na caixa de engrenagens rodando o tubo.

▶ 1. Orifício 2. Tubo

1. Aperte 3 parafusos na caixa de engrenagens.

▶ 1. Parafuso 2. Caixa de engrenagens

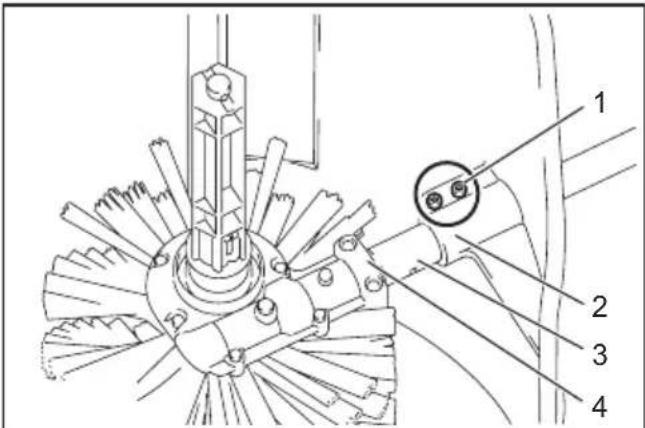

1. Aperte 2 parafusos no protetor.

OBSERVAÇÃO: Certifique-se de que não existe nenhum intervalo entre a caixa de engrenagens e a manga e entre a manga e o protetor.

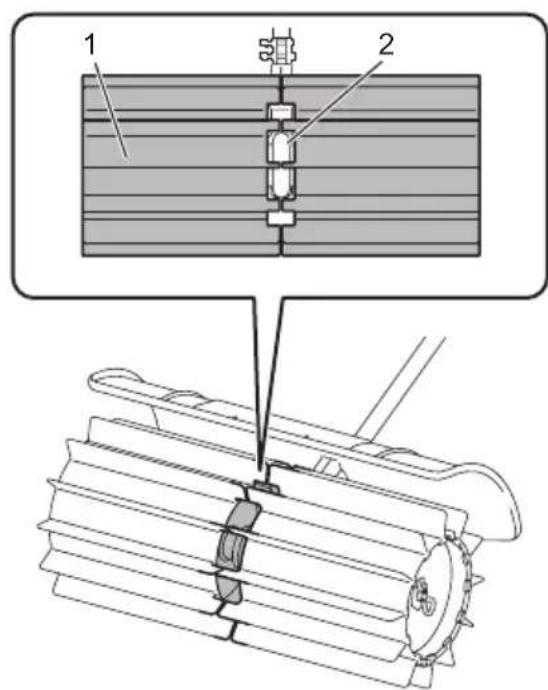

1. Prenda a escova ou o cilindro de varrer na unidade da escova ou na unidade do cilindro de varrer e, em seguida, prenda o clipe na escova ou no cilindro de varrer.

OBSERVAÇÃO: Quando instalar as escovas, assegure que as prende com o logótipo da Makita virado para fora.

OBSERVAÇÃO: Quando prender os cilindros de varrer, assegure que os prende na direção ilustrada na figura, de modo que os cilindros de varrer e a caixa de engrenagens enredem entre si.

Montar o tubo de fixação

APRECAUÇÃO: Verifique sempre se o tubo de fixação está fixo após a instalação. A instalação incorreta pode causar a queda do implemento da unidade de alimentação e causar ferimentos.

Montar o tubo de fixação na unidade de alimentação.

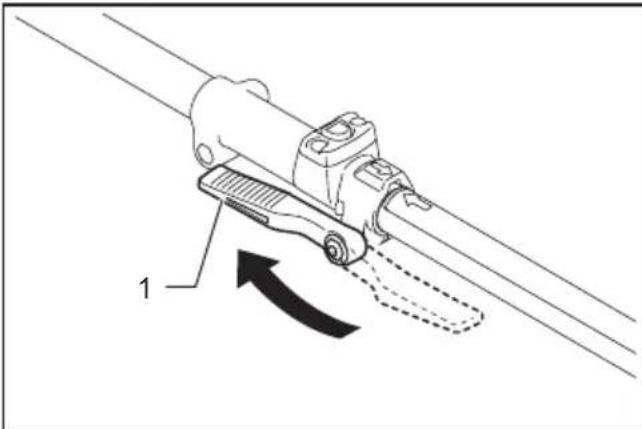

1. Rode a alavanca em direção ao implemento.

1. Alavanca

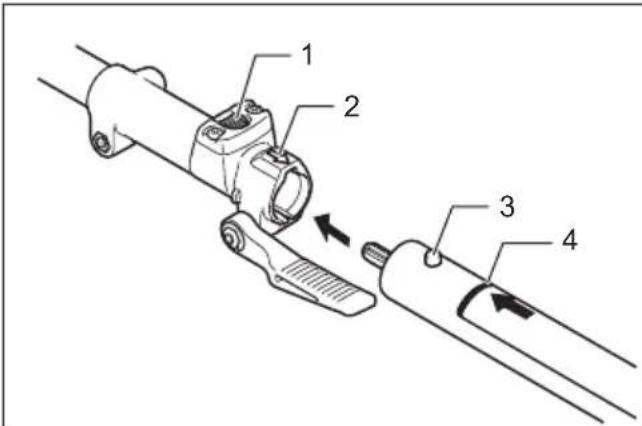

2. Alinhe o pino com a marca da seta. Insira o tubo de fixação até o botão de libertação sair. Certifique-se de que a linha de posição está localizada na ponta da marca da seta.

1. Botão de libertação 2. Marca da seta 3. Pino 4. Linha de posição

2. Rode a alavanca em direção à unidade de alimentação.

Certifique-se de que a superfície da alavanca está paralela ao tubo.

OBSERVAÇÃO: Não aperte a alavanca sem que o tubo de fixação esteja inserido. Caso contrário, a alavanca pode apertar demasiado a entrada do eixo de acionamento e danificá-lo.

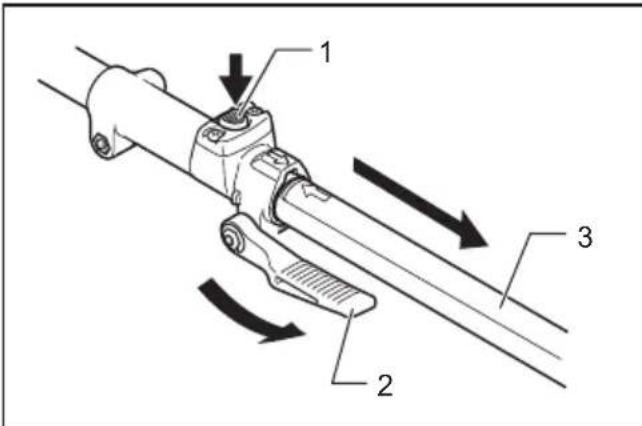

Para remover o tubo, rode a alavanca na direção do implemento e puxe o tubo para fora, pressionando ao mesmo tempo o botão de libertação para baixo.

1. Botão de libertação 2. Alavanca 3. Tubo

OPERAÇÃO

AVISO: Siga os avisos e precauções no capítulo "AVISOS DE SEGURANÇA" e o manual de instruções da unidade de alimentação.
AVISO: Ajuste a posição do anexo e o arnês para o ombro à sua posição de conforto antes de utilizar.
AVISO: Use máscara para poeira e ventile bem a área de trabalho. Algum material contém produtos químicos que podem ser tóxicos. Tenha cuidado para evitar a inalação de pó e o contacto com a pele.
⚠PRECAUÇÃO: Antes da utilização, remova objetos duros e/ou longos, tais como pedras, latas e cordas da área de trabalho. Estes podem danificar as escovas ou os cilindros de varrer ou prejudicar a rotação destes.

Se a superfície a limpar estiver seca, pulverize-a com água para reduzir o pó. Segure o rodo motorizado / escova motorizada num ângulo raso e empurre o rodo motorizado / escova motorizada à velocidade de caminhada.

APRECAUÇÃO: Quanto mais acentuado ficar o ângulo, mais difícil é controlar o rodo motorizado / escova motorizada e maior é a probabilidade de ser empurrado para trás pelo rodo motorizado / escova motorizada.

MANUTENÇÃO

AVISO: Antes de inspecionar ou realizar manutenções no equipamento, desligue o motor e retire o cachimbo da vela de ignição ou a bateria. Caso contrário, a escova, o cilindro de varrer ou outras peças podem mover-se e resultar em ferimentos graves.
AVISO: Quando inspecionar ou realizar manutenções no equipamento, pouse-o sempre. A montagem ou regulação do equipamento numa posição vertical pode resultar em ferimentos graves.
AVISO: Siga os avisos e precauções no capítulo "AVISOS DE SEGURANÇA" e o manual de instruções da unidade de alimentação.

OBSERVAÇÃO: Nunca utilize gasolina, benzina, diluente, álcool ou produtos semelhantes. Pode ocorrer a descoloração, deformação ou rachaduras.

Para manter a SEGURANÇA e a FIABILIDADE do produto, as reparações e qualquer outra manutenção ou ajuste devem ser levados a cabo pelos centros de assistência Makita autorizados ou pelos centros de assistência de fábrica, utilizando sempre peças de substituição Makita.

Limpar o implemento

O implemento pode ser lavado com água. Utilize uma escova de nylon ou similar para lavar a sujidade.

1. Unidade de alimentação 2. Extremidade do tubo 3. Caixa de engrenagens

OBSERVAÇÃO: Não verta água sobre a unidade de alimentação e a extremidade do tubo. Pode causar uma anomalia do implemento.

Para facilitar a limpeza, pode remover a escova ou o cilindro de varrer da unidade da escova ou da unidade do cilindro de varrer. Consulte as instruções para substituir as escovas ou os cilindros de varrer no presente manual.

Inspeção geral

• Aperte os pernos, porcas e parafusos soltos.
• Verifique se as peças, as escovas ou os cilindros de varrer estão danificados. Peça ao nosso centro de assistência autorizado para as substituir, se necessário.

Inspeção das escovas, cilindros de varrer e protetor

Verifique e limpe as escovas, os cilindros de varrer e o protetor diariamente. Substitua-os se estiverem gastos, dobrados ou rachados.

Substituir as escovas ou os cilindros de varrer

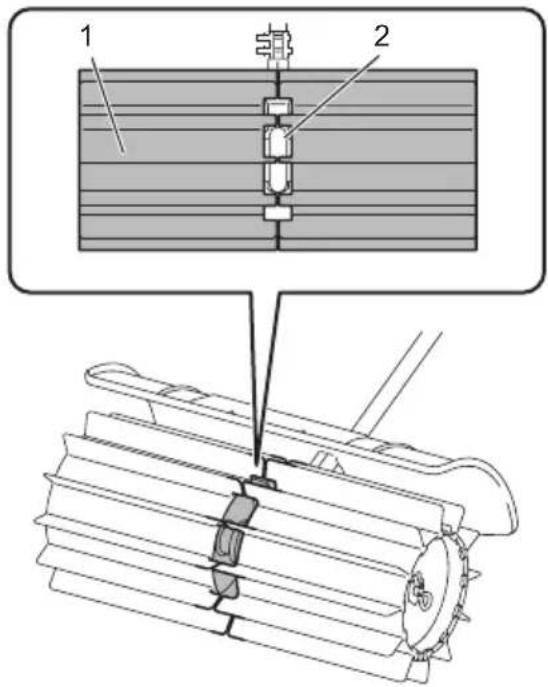

1. Remova os clipes das escovas ou dos cilindros de varrer e, em seguida, remova as escovas ou os cilindros de varrer.

▶ 1. Escova 2. Clipe

1. Prenda as escovas ou os cilindros de varrer na unidade da escova ou na unidade do cilindro de varrer e, em seguida, prenda os clipes.

OBSERVAÇÃO: Quando instalar as escovas, assegure que as prende com o logótipo da Makita virado para fora.

OBSERVAÇÃO: Quando prender os cilindros de varrer, assegure que os prende na direção ilustrada na figura, de modo que os cilindros de varrer e a caixa de engrenagens enredem entre si.

Lubrificar as peças móveis

OBSERVAÇÃO: Siga as instruções referentes à frequência e à quantidade de massa lubrificante fornecida. Caso contrário, uma lubrificação insuficiente, pode danificar as peças móveis.

Caixa de engrenagens:

APRECAUÇÃO: Não aplique massa lubrificante se a caixa de engrenagens estiver quente. A caixa de engrenagens quente pode provocar ferimentos por queimadura.

Encha aprox. 30 ml de massa lubrificante (massa lubrificante Makita SG N.º 0) através da porta de lubrificação uniformemente a cada 25 horas de funcionamento. Remova o perno perto da marca de lubrificação na caixa de engrenagens com a chave hexalobular fornecida. Solte o perno no lado oposto, de modo que o ar na caixa de engrenagens pode ser libertado quando aplicar a massa lubrificante. Após aplicar a massa lubrificante, assegure que aperta os pernos.

▶ 1. Perno 2. Caixa de engrenagens

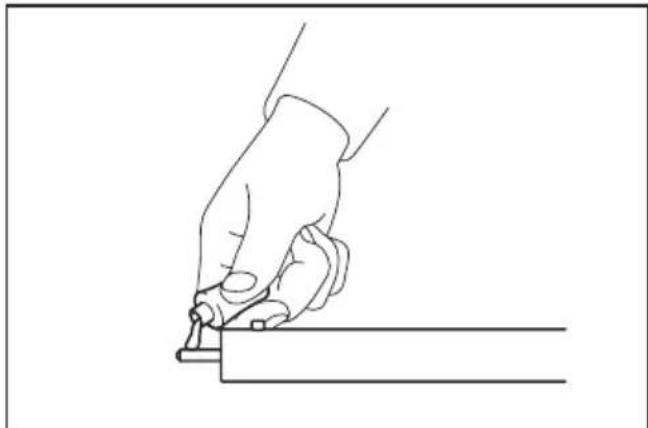

Eixo motor:

Aplique massa lubrificante (massa lubrificante Makita SG N.° 0) a cada 25 horas de funcionamento.

NOTA: Pode adquirir massa lubrificante genuína da Makita no seu distribuidor Makita local.

Armazenamento

AVISO: Siga os avisos e precauções no capítulo "AVISOS DE SEGURANÇA" e o manual de instruções da unidade de alimentação.

Quando armazenar o implemento separado da unidade de alimentação, coloque a tampa sobre a extremidade do eixo.

Intervalo de inspeção e manutenção

Horas de funcionamento Antes da		operação	Diariamente (10 h)	25 h
Unidade completa Inspecione visualmente se há peças danificadas		√	-	-
Todos os parafusos de fixação e porcas	Apertar	√	-	-
Escovas, cilindros de varrer e protetor	Limpe e inspecione visualmente se há peças danificadas	-	√	-
Caixa de engrenagens Fornecedor	massa lubrificante --			√
Eixo motor Fornecedor massa lubrificante --				√
Unidade de alimentação Consulte o manual de instruções da unidade de alimentação

RESOLUÇÃO DE PROBLEMAS

Antes de pedir reparações, realize primeiro a sua própria inspeção. Se encontrar um problema que não esteja explicado no manual, não tente desmontar a máquina. Em vez disso, peça aos centros de assistência autorizados da Makita, usando sempre as peças de substituição Makita para reparações.

Estado da anomalia Causa provável	(avaria) Correção
O motor não arranca. - Consulte o manual de instruções da unidade de alimentação.
O motor para em breve. - Consulte o manual de instruções da unidade de alimentação.
A velocidade do motor não aumenta. - Consulte o manual de instruções da unidade de alimentação.
As escovas ou os cilindros de varrer não rodam.⇒ Pare o motor imediatamente.	Os tubos da unidade de alimentação e o implemento não estão devidamente ligados.	Ligue os tubos corretamente.
	As escovas ou os cilindros de varrer ficam presos numa matéria estranha.	Retire a matéria estranha.
	Sistema de acionamento anómalo Conta	cte um centro de assistência autorizado e solicite a reparação.
A unidade de alimentação vibra de forma anormal.⇒ Pare o motor imediatamente.	As escovas ou os cilindros de varrer estão dobrados ou danificados.	Substitua as escovas ou os cilindros de varrer.
	Fixação solta das escovas ou dos cilindros de varrer	Prenda firmemente os clipes das escovas ou dos cilindros de varrer.
	Fixação irregular das escovas ou dos cilindros de varrer	Instale as escovas ou os cilindros de varrer corretamente.
	Sistema de acionamento anómalo Conta	cte um centro de assistência autorizado e solicite a reparação.
As escovas ou os cilindros de varrer continuam a rodar mesmo se o gatilho do interruptor/alavanca for solto(a).⇒ Pare o motor imediatamente.	A unidade de alimentação não funciona corretamente.	Ajuste a velocidade ao ralenti se a unidade de alimentação for acionada por motor a gasolina. Contacte um centro de assistência autorizado e solicite a reparação.

SPECIFICATIONER
