1993397 - Multiherramienta MAKITA - Manual de uso y guía de instrucciones gratis

Tipo de producto	Accesorio para herramienta motorizada multifunción (cepillo barredor/escobilla barredora)
Marca	Makita
Referencia de modelo	1993397 (modelos BR400MP y SW400MP)
Modelo cepillo barredor	BR400MP
Modelo escobilla barredora	SW400MP
Dimensiones (BR400MP)	1 145 × 600 × 362 mm (largo x ancho x alto)
Dimensiones (SW400MP)	1 159 × 600 × 362 mm
Peso neto (BR400MP)	6,3 kg
Peso neto (SW400MP)	7,2 kg
Ancho del cepillo	600 mm
Diámetro exterior del cepillo	250 mm
Ancho del rodillo barredor	590 mm
Diámetro exterior del rodillo barredor	265 mm
Unidades motorizadas aprobadas	DUX60, DUX18, UX01G (inalámbrico), EX2650LH (térmico)
Alimentación	Depende de la unidad motorizada (batería o gasolina)
Usos principales	Barrido de suelos y caminos (BR400MP); eliminación de materiales húmedos y extracción de agua (SW400MP)
Uso	Comercial
Equipo de protección obligatorio	Casco de seguridad, gafas de protección, orejeras antirruido, calzado robusto antideslizante, guantes, pantalón largo, mangas largas
Mantenimiento corriente	Limpieza con agua, lubricación de la caja de engranajes y eje motor cada 25 h, inspección visual antes de cada uso
Piezas de repuesto	Utilizar exclusivamente piezas Makita originales
Servicio postventa	Centro autorizado Makita
Normas de conformidad	2006/42/CE, EN 60335-1, EN 60335-2-72
Intervalo de lubricación	Cada 25 horas de funcionamiento

Preguntas frecuentes - 1993397 MAKITA

¿Con qué unidades motorizadas es compatible este accesorio?

El accesorio está aprobado para las unidades motorizadas DUX60, DUX18, UX01G (inalámbrica) y EX2650LH (térmica). No lo use nunca con una unidad no aprobada.

¿Cuáles son las dimensiones y el peso del cepillo barredor BR400MP?

El modelo BR400MP mide 1 145 × 600 × 362 mm y pesa 6,3 kg. El ancho del cepillo es de 600 mm y su diámetro exterior de 250 mm.

¿Cómo lubricar la caja de engranajes?

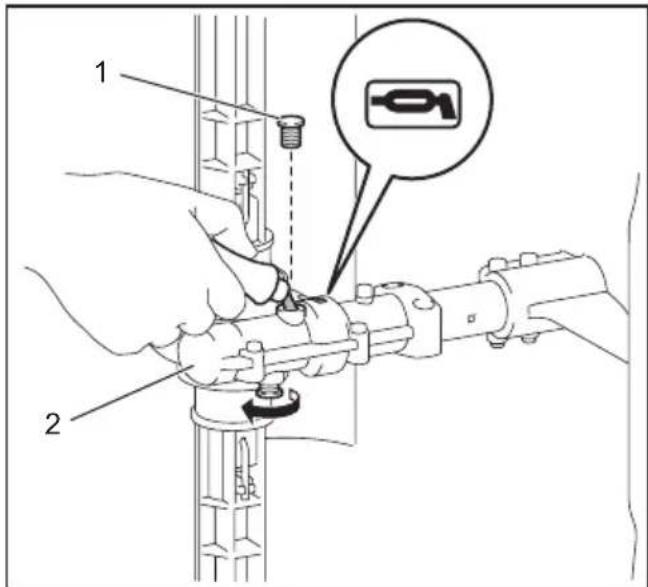

Use 30 ml de grasa Makita SG No.0 cada 25 horas de funcionamiento. Retire el perno cerca de la marca de lubricación, aplique la grasa y luego apriete los pernos.

¿Qué equipo de protección debo usar?

Use un casco de seguridad, gafas de protección, orejeras antirruido, guantes, pantalón largo, camisa de mangas largas y calzado robusto antideslizante.

¿Puedo usar el accesorio con una unidad motorizada no aprobada?

No, esto puede causar lesiones graves. Use únicamente las unidades listadas en el manual.

¿Cómo limpiar el accesorio?

Lave con agua y un cepillo de nailon. No vierta agua sobre la herramienta motorizada ni sobre el extremo de la manguera.

¿Qué hacer si los cepillos o rodillos no giran?

Detenga inmediatamente el motor. Verifique la conexión entre la herramienta y el accesorio, retire cualquier cuerpo extraño, y si el problema persiste, contacte a un centro de servicio autorizado Makita.

¿Cuál es la diferencia entre los modelos BR400MP y SW400MP?

El BR400MP es un cepillo barredor para barrer suelos y caminos. El SW400MP es una escobilla barredora para eliminar materiales húmedos y retirar agua de superficies sólidas.

¿Con qué frecuencia debo inspeccionar el accesorio?

Realice una inspección visual antes de cada uso. Lubrique cada 25 horas de funcionamiento.

¿Dónde puedo encontrar piezas de repuesto?

Use exclusivamente piezas de repuesto Makita originales. Contacte a su distribuidor autorizado o a un centro de servicio postventa Makita.

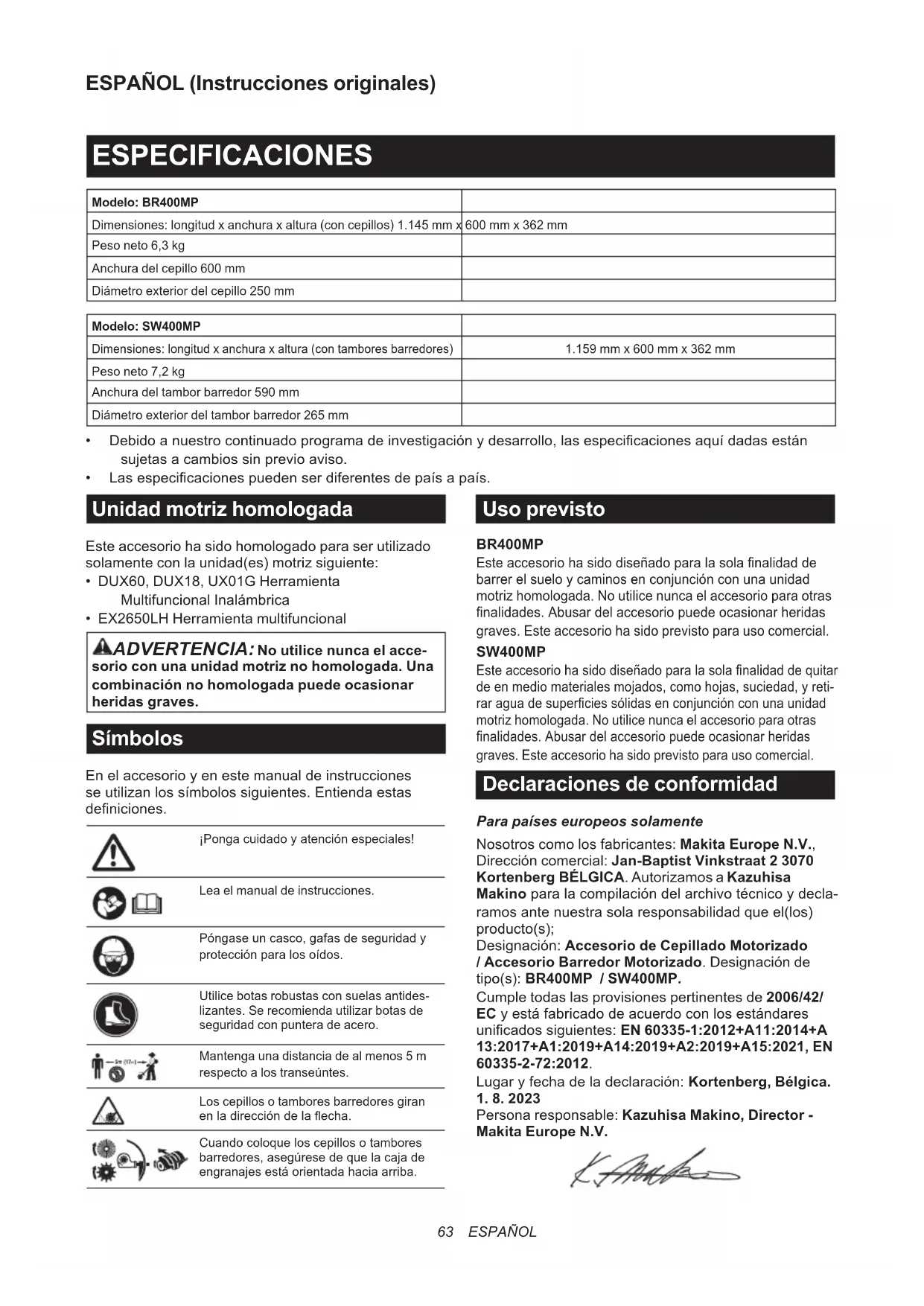

MANUAL DE USUARIO 1993397 MAKITA

Modelo: BR400MP
Dimensiones: longitud x anchura x altura (con cepillos) 1.145 mm x	600 mm x 362 mm
Peso neto 6,3 kg
Anchura del cepillo 600 mm
Diámetro exterior del cepillo 250 mm

Modelo: SW400MP
Dimensiones: longitud x anchura x altura (con tambores barredores)	1.159 mm x 600 mm x 362 mm
Peso neto 7,2 kg
Anchura del tambor barredor 590 mm
Diámetro exterior del tambor barredor 265 mm

• Debido a nuestro continuado programa de investigación y desarrollo, las especificaciones aquí dadas están sujetas a cambios sin previo aviso.
• Las especificaciones pueden ser diferentes de país a país.

Unidad motriz homologada

Este accesorio ha sido homologado para ser utilizado solamente con la unidad(es) motriz siguiente:

• DUX60, DUX18, UX01G Herramienta Multifuncional Inalámbrica
  • EX2650LH Herramienta multifuncional

ADVERTENCIA: No utilice nunca el accesorio con una unidad motriz no homologada. Una combinación no homologada puede ocasionar heridas graves.

Símbolos

En el accesorio y en este manual de instrucciones se utilizan los símbolos siguientes. Entienda estas definiciones.

¡Ponga cuidado y atención especiales!

Lea el manual de instrucciones.

Póngase un casco, gafas de seguridad y protección para los oídos.

Utilice botas robustas con suelas antideslizantes. Se recomienda utilizar botas de seguridad con puntera de acero.

Mantenga una distancia de al menos 5 m respecto a los transeúntes.

Los cepillos o tambores barredores giran en la dirección de la flecha.

Cuando coloque los cepillos o tambores barredores, asegúrese de que la caja de engranajes está orientada hacia arriba.

Uso previsto

BR400MP

Este accesorio ha sido diseñado para la sola finalidad de barrer el suelo y caminos en conjunción con una unidad motriz homologada. No utilice nunca el accesorio para otras finalidades. Abusar del accesorio puede ocasionar heridas graves. Este accesorio ha sido previsto para uso comercial.

SW400MP

Este accesorio ha sido diseñado para la sola finalidad de quitar de en medio materiales mojados, como hojas, suciedad, y retirar agua de superficies sólidas en conjunción con una unidad motriz homologada. No utilice nunca el accesorio para otras finalidades. Abusar del accesorio puede ocasionar heridas graves. Este accesorio ha sido previsto para uso comercial.

Declaraciones de conformidad

Para países europeos solamente

Nosotros como los fabricantes: Makita Europe N.V., Dirección comercial: Jan-Baptist Vinkstraat 2 3070 Kortenberg BÉLGICA. Autorizamos a Kazuhisa Makino para la compilación del archivo técnico y declaramos ante nuestra sola responsabilidad que el (los) producto(s);

Designación: Accesorio de Cepillado Motorizado / Accesorio Barredor Motorizado. Designación de tipo(s): BR400MP / SW400MP.

Cumple todas las provisiones pertinentes de 2006/42/EC y está fabricado de acuerdo con los estándares unificados siguientes: EN 60335-1:2012+A11:2014+A13:2017+A1:2019+A14:2019+A2:2019+A15:2021, EN 60335-2-72:2012.

Lugar y fecha de la declaración: Kortenberg, Bélgica. 1. 8. 2023

ADVERTENCIAS DE SEGURIDAD

Advertencias de seguridad para el cepillo motorizado / barredor motorizado

ADVERTENCIA: Lea todas las advertencias de seguridad, instrucciones, ilustraciones y especificaciones provistas con esta máquina, así como el manual de instrucciones de la unidad motriz, antes de usar. No seguir todas las instrucciones indicadas abajo puede resultar en un incendio y/o heridas graves al operario y/o a los transeúntes.

Guarde todas las advertencias e instrucciones para futuras consultas.

El término “cepillo motorizado / barredor motorizado” y “máquina” en las advertencias y precauciones se refieren a la combinación del accesorio y la unidad motriz. El término “motor” en las advertencias y precauciones se refiere al motor o motor eléctrico de la unidad motriz.

Seguridad general

1. El operario novato o sin experiencia debe pedir al distribuidor que le proporcione formación sobre todo el funcionamiento de la máquina. No permita nunca que niños, personas con capacidades físicas, sensoriales o mentales reducidas o falta de experiencia y conocimiento o personas no familiarizadas con las instrucciones utilicen la máquina. Los niños deberán ser supervisados para asegurarse de que no juegan con la máquina.
2. Se recomienda prestar la máquina solamente a personas que demuestren tener experiencia. Entregue siempre el manual de instrucciones.
3. Manténgase alerta, mire lo que está haciendo y aplique el sentido común cuando utilice la máquina. No utilice la máquina cuando esté cansado, se sienta enfermo o esté bajo la influencia de drogas, alcohol o medicamentos. Un momento de despiste mientras utiliza la máquina puede tener como resultado heridas personales graves.
4. Evite utilizar la máquina en malas condiciones meteorológicas especialmente cuando haya riesgo de relámpagos.
5. Siga sus normativas nacional y local para la utilización de máquinas motorizadas en exteriores.
6. No intente nunca modificar la máquina.
7. Tenga en cuenta que el operario o usuario es el responsable de los accidentes o riesgos ocasionados a otras personas o a sus propiedades.

Seguridad en el área de trabajo

ADVERTENCIA: Mantenga el cepillo motorizado / barredor motorizado alejado de cables eléctricos y cables de comunicación. Tocar o acercarse a cables de alta tensión con el cepillo motorizado / barredor motorizado puede resultar en la muerte o heridas graves. Observe si hay cables eléctricos y vallas eléctricas alrededor del área de trabajo antes de comenzar la operación.

1. Utilice la máquina en buenas condiciones de visibilidad y a la luz del día solamente. No utilice la máquina en la oscuridad o con niebla.
2. Ponga en marcha y utilice el motor solamente en exteriores en un área bien ventilada. La utilización en un área confinada o mal ventilada puede resultar en la muerte debido a sofocación o envenenamiento por monóxido de carbono.
3. Antes de la operación, examine el área de trabajo por si hay cercas alambradas, piedras u otros objetos sólidos. Ellos pueden dañar los cepillos o tambores barredores.
4. Durante la operación, no se ponga nunca sobre una superficie inestable o resbaladiza o en una pendiente empinada. Durante la estación fría tenga cuidado con el hielo y la nieve y asegúrese siempre de que pisa suelo firme.
5. Evite trabajar junto a cercas, troncos cortados o raíces de árboles. Ellos pueden dañar los cepillos o tambores barredores.
6. Evite trabajar junto a edificios, automóviles y otras propiedades. Las piedras y desechos que el cepillo motorizado / barredor motorizado golpee pueden dañarlos.
7. La limpieza de suelos sintéticos puede generar electricidad estática, y existe el riesgo de descarga eléctrica o accidentes.

Equipo de protección personal

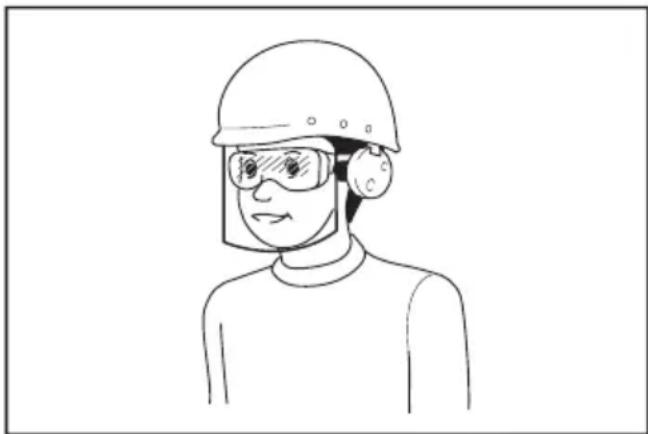

1. Póngase siempre pantalones gruesos y largos, botas robustas, guantes, y camisa de mangas largas. No lleve ropa suelta, joyas, pantalones cortos, sandalias ni vaya descalzo. Recójase el pelo de forma que quede por encima del nivel de los hombros.
2. Póngase siempre gafas de protección para proteger sus ojos de heridas cuando utilice la máquina. Las gafas de protección deben cumplir con las normas ANSI Z87.1 en los Estados Unidos de América, EN 166 en Europa, o AS/NZS 1336 en Australia/Nueva Zelanda. En Australia/Nueva Zelanda, se requiere, también, legalmente ponerse pantalla facial para proteger la cara.

Es una responsabilidad del empresario imponer a los operarios de la herramienta y a otras personas en las inmediaciones del área de trabajo el uso de equipos de protección de seguridad apropiados.

1. Póngase protección para los oídos, tal como orejeras. La exposición al ruido puede provocar pérdida de audición.
2. Use siempre zapatos robustos con suelas anti- deslizantes. Esto protege sus pies contra heridas y garantiza una posición firme de los pies.
3. Póngase una máscara contra el polvo según sea necesario.

Repostaje

1. Pare el motor antes de repostar. Manténgalo alejado de llamas abiertas y chispas. No fume nunca durante el repostaje. De lo contrario, podrá resultar en un incendio y/o explosión.
2. Reposte en el exterior. Repostar en una habitación cerrada puede ocasionar una explosión de vapores combustibles.
3. Evite el contacto con el combustible o el aceite de motor. No inhale vapor de combustible. Si derrama combustible o aceite, límpielo de la máquina o del suelo inmediatamente. Si derrama combustible en sus ropas, cámbiese de ropa inmediatamente para evitar que prendan fuego.
4. Después de repostar, apriete con cuidado el tapón del depósito de combustible y compruebe por si hay fugas de combustible. Aléjese al menos 3 m de la fuente y lugar del repostaje antes de poner en marcha el motor.
5. Transporte y almacene el combustible en recipientes homologados solamente. Mantenga a los niños alejados del combustible almacenado.

Puesta en marcha del cepillo motorizado / barredor motorizado

1. Antes de ensamblar o ajustar la máquina, apague el motor y retire el capuchón de la bujía o el cartucho de batería.
2. Antes de manejar los cepillos o tambores barredores, póngase guantes de protección.
3. Póngase equipo de protección personal antes de poner en marcha el motor.
4. Antes de poner en marcha el motor, inspeccione la máquina por si hay daños, tornillos/tuercas flojos o un ensamblaje incorrecto. Compruebe todas las palancas de control e interruptores para ver que se accionan con facilidad. Limpie y seque los mangos.
5. No intente nunca poner en marcha el motor si la máquina está dañada o no ensamblada completamente con protectores, placas, u otros dispositivos protectores de seguridad adecuados. De lo contrario, podrá resultar en heridas graves.

6. Antes de poner en marcha el motor, com-pruebe con cuidado que los cepillos o tambores barredores no estén tocando su cuerpo y otros objetos. Poner en marcha el motor con los cepillos o tambores barredores haciendo contacto con un objeto extraño puede ocasionar un accidente grave.

7. Antes de poner en marcha el motor, asegúrese de que no hay ninguna persona o animal en el área de trabajo.

8. Ajuste el arnés de hombro y la empuñadura para acomodarlos al tamaño del cuerpo del operario.
9. Reemplace los cepillos o tambores barredores si están agrietados, torcidos o dañados. Los cepillos o tambores barredores dañados se pueden hacer pedazos durante la operación y ocasionar heridas graves.
10. Arranque y opere la máquina solamente en exteriores en una zona bien ventilada. Su utilización en un área confinada o mal ventilada puede tener consecuencias fatales por asfixia o envenenamiento por monóxido de carbono.
11. Cuando ponga en marcha el motor, coloque la máquina sobre suelo firme y después mantenga un buen equilibrio y los pies sobre suelo estable.
12. Cuando tire del tirador de arranque del motor, sujete la unidad motriz firmemente contra el suelo con su mano izquierda. No se suba nunca encima del eje motriz de la unidad motriz.
13. Si los cepillos o tambores barredores giran a ralentí, detenga el motor y ajuste la velocidad a ralentí a una velocidad menor. De lo contrario, un contacto no intencionado con los cepillos o tambores barredores en movimiento puede resultar en heridas graves.
14. Detenga el motor inmediatamente si nota algún problema.
15. Siga el manual de instrucciones de la unidad motriz para poner en marcha el motor.

Transporte

1. Detenga el motor durante el transporte. De lo contrario, una puesta en marcha no intencionada podrá ocasionar heridas.
2. Establezca una posición segura para la máquina durante el transporte en un vehículo para evitar fugas de combustible.
3. Levante del suelo la máquina entera cuando transporte la máquina. Arrastrar la máquina ocasionará que el depósito de combustible se dañe y fugas de combustible, resultando en un incendio.
4. Cuando trasporte el equipo, llévelo siempre en posición horizontal cogiéndolo por el eje. Mantenga el silenciador caliente alejado de su cuerpo.

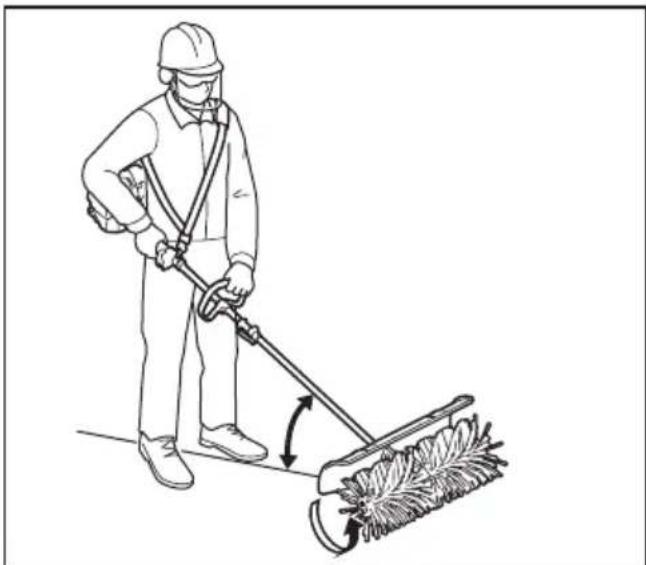

Operación

1. Durante la operación, mantenga a los transeúntes o los animales alejados al menos 5 m del cepillo motorizado / barredor motorizado. Pare el motor en cuanto alguien se acerque.
2. En el caso de una emergencia, apague el motor inmediatamente.
3. Si siente cualquier condición inusual (por ejemplo, ruido, vibración) durante la operación, apague el motor. No utilice la máquina hasta haber reconocido y resuelto la causa.

4. Con el motor en marcha solamente a ralentí, coloque el arnés de hombro.

5. Durante la operación, utilice el arnés de hombro. Mantenga la máquina en su costado derecho firmemente.

1. Sujete el mango delantero con la mano izquierda y la empuñadura trasera con la mano derecha, independientemente de si usted es diestro o zurdo. Pliegue sus dedos y pulgares alrededor de los mangos.

2. No intente nunca utilizar la máquina con una sola mano. La pérdida de control puede resultar en heridas graves o fatales. Para reducir el riesgo de sufrir heridas, mantenga las manos y los pies alejados de los cepillos o tambores barredores.

3. Durante la operación, no levante los cepillos o tambores barredores por encima de la altura de la cintura.

4. Los cepillos o tambores barredores continúan moviéndose durante un periodo corto después de soltar el gatillo acelerador o apagar el motor. No se precipite a tocar los cepillos o tambores barredores.

5. No trabaje donde no alcance. Mantenga los pies sobre suelo firme y el equilibrio en todo momento. Observe por si hay obstáculos ocultos como troncos de árboles cortados, raíces y zanjas para evitar tropezar.

6. Utilice mucha precaución cuando invierta el giro del cepillo o tambor barredor o tire de la máquina hacia usted. Si la unidad motriz tiene función de giro inverso, no la utilice más de lo necesario. Cuando sea operado en giro inverso, el cepillo motorizado / barredor motorizado tirará de usted si los cepillos o tambores barredores están sobre el suelo.

7. No sobrecargue la capacidad de la máquina intentando empujar demasiado fuerte a paso muy rápido. La máquina trabajará mejor cuando sea utilizada a la carga apropiada y habrá menos posibilidad de riesgo de heridas.

8. No acelere el motor con los cepillos o tambores barredores bloqueados. Ello aumenta la carga y dañará la máquina.

9. Si la máquina sufre un impacto fuerte o se cae, compruebe la condición antes de continuar trabajando. Compruebe el sistema de combustible por si hay fugas de combustible y los controles y dispositivos de seguridad por si funcionan mal. Si hay cualquier daño o tiene dudas, pida a nuestro centro de servicio autorizado que hagan la inspección y reparación.

10. No toque la caja de engranajes. La caja de engranajes se vuelve caliente durante la operación.
11. Descanse para evitar la pérdida de control a causa de la fatiga. Recomendamos descansar de 10 a 20 minutos cada hora.
12. Cuando deje la máquina, aunque solo sea durante un tiempo corto, apague siempre el motor o retire el cartucho de batería. La máquina sin atender con el motor en marcha puede ser utilizada por una persona no autorizada y ocasionar un accidente grave.
13. Siga el manual de instrucciones de la unidad motriz para hacer un uso apropiado de la palanca de control y el interruptor.
14. Durante o después de la operación, no ponga la máquina caliente sobre hierba seca o materiales combustibles.
15. Si los cepillos o tambores barredores agarran objetos extraños, apague el motor y retire el capuchón de la bujía o el cartucho de batería, y después retire las obstrucciones.
16. Mantenga las manos y los pies alejados de los cepillos o tambores barredores. El contacto con los cepillos o tambores barredores puede resultar en heridas graves. Cuando maneje los cepillos o tambores barredores, pare el motor y retire el capuchón de la bujía o el cartucho de batería.
17. Compruebe los cepillos o tambores barredores con frecuencia durante la operación por si tienen grietas o daños.
18. Apague siempre el motor o retire el cartucho de batería cuando vaya a retirar desechos u objetos extraños de los cepillos o tambores barredores.
19. Consulte el manual de instrucciones de la unidad motriz para ver cómo poner en marcha y controlar la máquina.

Vibración

La exposición a una vibración excesiva herirá los vasos sanguíneos o el sistema nervioso del operario y ocasionará los síntomas siguientes en los dedos, manos o muñecas: "adormecimiento" (entumecimiento), hormigueo, dolor, sensación de pinchazos, alteración del color de la piel o alteración de la piel. Si se produce cualquiera de estos síntomas, acuda a un médico.

Para reducir el riesgo del "mal de dedos blancos", mantenga calientes las manos durante la operación y realice correctamente el mantenimiento de la máquina y los accesorios.

Mantenimiento

1. Antes de hacer cualquier trabajo de mante- nimiento o reparación o limpiar la máquina, apague siempre el motor y retire el capuchón de la bujía o el cartucho de batería. Espere hasta que el motor se enfríe.
2. Para reducir el riesgo de un incendio, no haga nunca el servicio al equipo cerca de fuego.
3. Póngase siempre guantes de protección cuando maneje los cepillos o tambores barredores.
4. Limpie siempre el polvo y la suciedad del equipo. No utilice nunca gasolina, bencina, diluyente, alcohol o similar para el propósito. Puede resultar en decoloración, deformación o agrietamiento de los componentes de plástico.
5. Después de cada utilización, apriete todos los tornillos y tuercas, excepto los tornillos de ajuste del carburador.
6. Reemplace los cepillos o tambores barredores si están dañados.
7. No intente realizar ningún mantenimiento o reparación no descrito en este folleto o el manual de instrucciones de la unidad motriz. Pida a nuestro centro de servicio autorizado que hagan esos trabajos.
8. Siga las instrucciones para lubricar y cambiar los accesorios.
9. Utilice siempre piezas de repuesto y accesorios genuinos solamente. Utilizar piezas o accesorios suministrados por un tercero puede resultar en una rotura del equipo, daños a la propiedad y/o heridas graves.
10. Solicite a nuestro centro de servicio autorizado que inspeccionen y hagan el mantenimiento a la máquina a intervalos regulares.

Almacenamiento

1. Antes de almacenar la máquina, realice una limpieza y mantenimiento completos. Retire el capuchón de la bujía o el cartucho de batería. Drene el combustible después de que el motor se haya enfriado.
2. Almacene el equipo en un lugar seco y alto o cerrado con llave fuera del alcance de los niños.
3. No apoye el equipo contra algo, como una pared. De lo contrario, podrá caerse de repente y ocasionar heridas.

Primeros auxilios

1. En caso de accidente asegúrese de que hay disponible un botiquín de primeros auxilios en las inmediaciones de las operaciones. Reemplace inmediatamente cualquier artículo que coja del botiquín de primeros auxilios.
2. Cuando pida ayuda, ofrezca la información siguiente:

— Lugar del accidente
— Qué ha ocurrido
— Número de personas heridas
— Tipo de heridas
— Su nombre

GUARDE ESTAS INSTRUCCIONES.

ADVERTENCIA: La utilización de este producto puede crear polvo con contenido de sustancias químicas que puede ocasionar trastornos respiratorios y otros males. Algunos ejemplos de estas sustancias químicas son los compuestos hallados en pesticidas, insecticidas, fertilizantes y herbicidas. El riesgo que usted corre a causa de estas exposiciones varía dependiendo de la frecuencia con que haga este tipo de trabajo. Para reducir su exposición a estas sustancias químicas: trabaje en un área bien ventilada, y trabaje con equipo de seguridad homologado, como esas máscaras contra el polvo que están especialmente diseñadas para filtrar partículas microscópicas.

DESCRIPCIÓN DE LAS PARTES

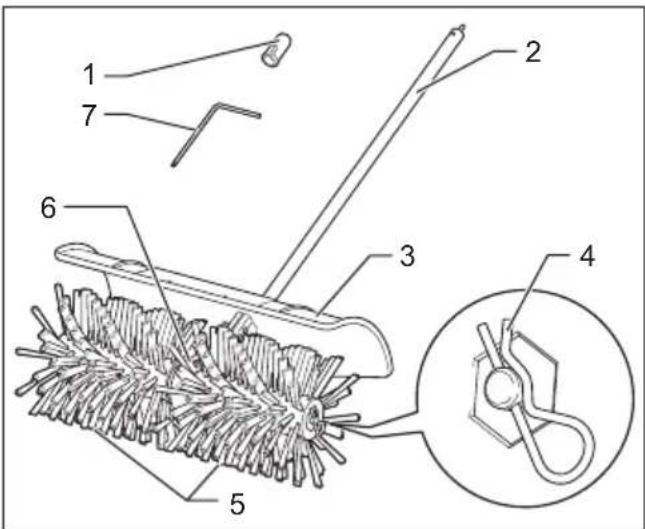

Accesorio de cepillado motorizado

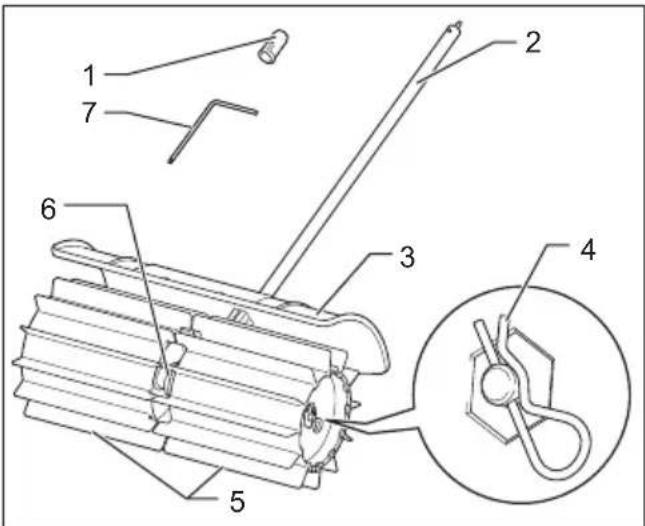

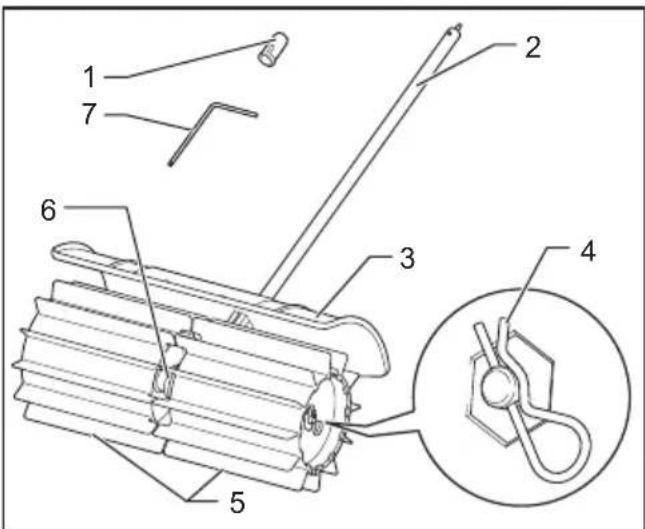

Accesorio barredor motorizado

ADVERTENCIA: Antes de ensamblar o ajustar el equipo, apague el motor eléctrico o el motor y retire el capuchón de la bujía o el cartucho de batería. De lo contrario los cepillos, tambores, u otras partes podrán moverse y resultar en heridas graves.
ADVERTENCIA: Cuando ensamble o ajuste el equipo, póngalo siempre en el suelo. Ensamblar o ajustar el equipo en una posición vertical puede resultar en heridas graves.
ADVERTENCIA: Siga las advertencias y precauciones del capítulo "ADVERTENCIAS DE SEGURIDAD" y del manual de instrucciones de la unidad motriz.

Ensamblaje del accesorio

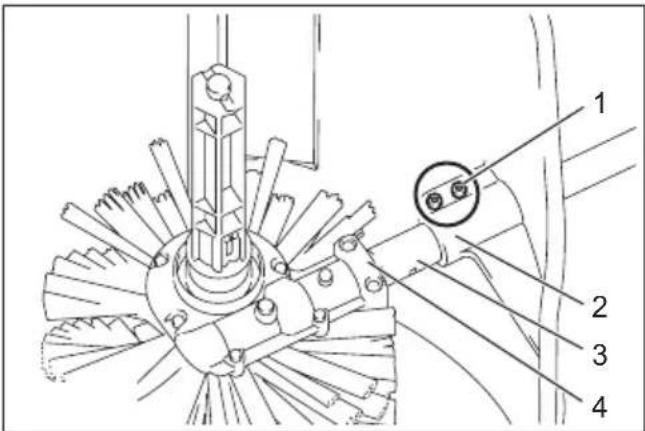

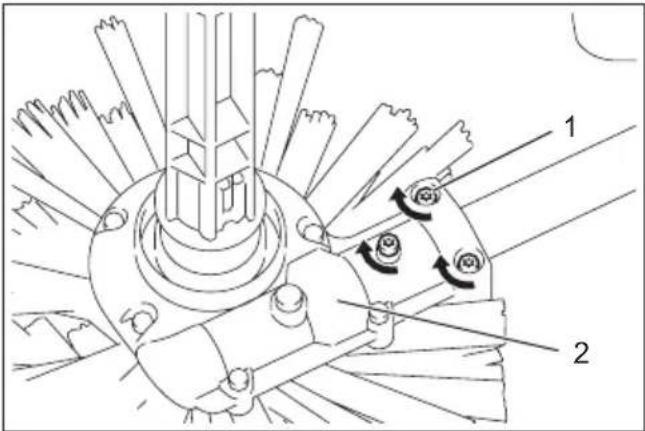

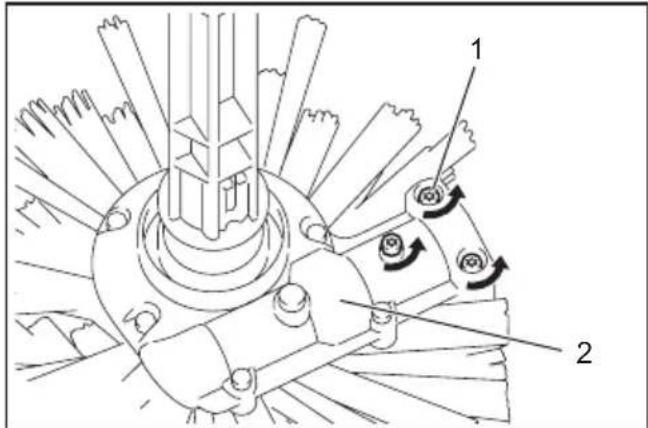

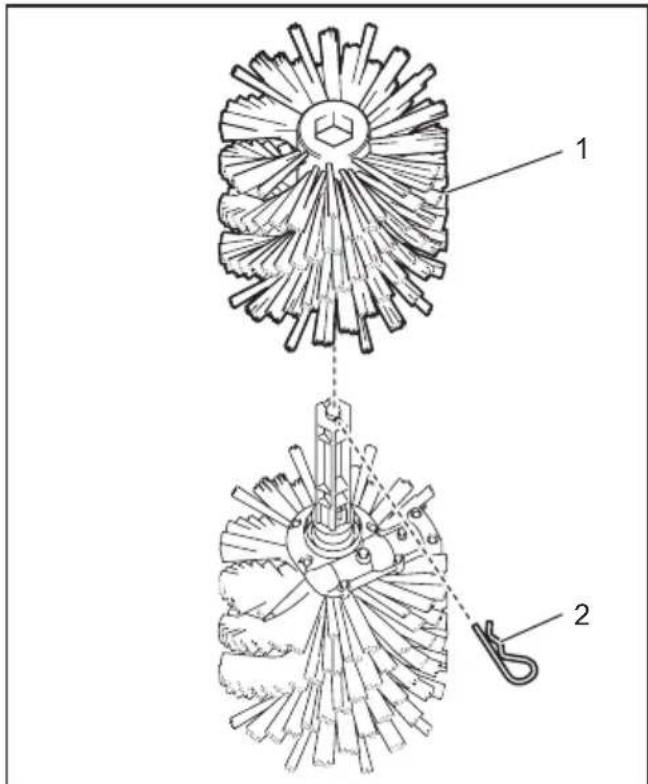

1. Retire el clip del cepillo o tambor barredor en el lado izquierdo de la unidad del cepillo o la unidad del tambor barredor, y después retire el cepillo o tambor barredor.

1. Afloje los 3 tornillos de la caja de engranajes.

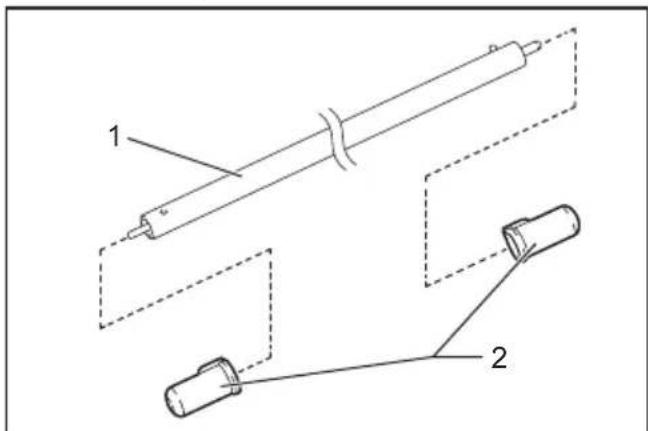

1. Retire las 2 tapas de ambos extremos del tubo.

AVISO: No deseche las tapas porque las necesitará para guardar el accesorio.

1. Coloque el protector y el manguito en el tubo.

AVISO: Asegúrese de insertar el extremo del tubo sin el pasador en el protector y el manguito.

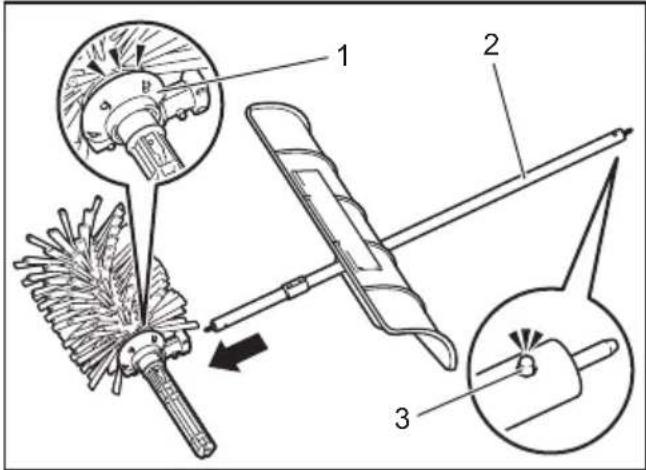

1. Asegúrese de que la caja de engranajes y el pasador del tubo están orientados hacia arriba, y después inserte el tubo en la caja de engranajes.

▶ 1. Caja de engranajes 2. Tubo 3. Pasador

AVISO: Asegúrese de que la caja de engranajes y el pasador del tubo están orientados hacia arriba, y el protector está colocado en la dirección mostrada en la figura.

1 2 3

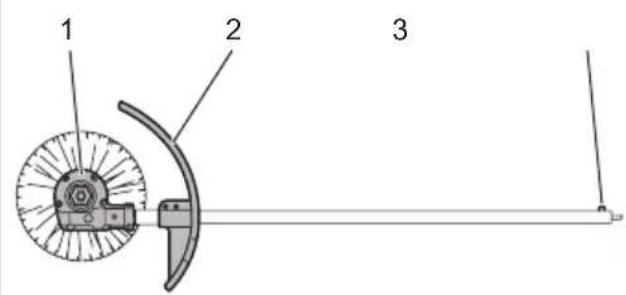

▶ 1. Caja de engranajes 2. Protector 3. Pasador

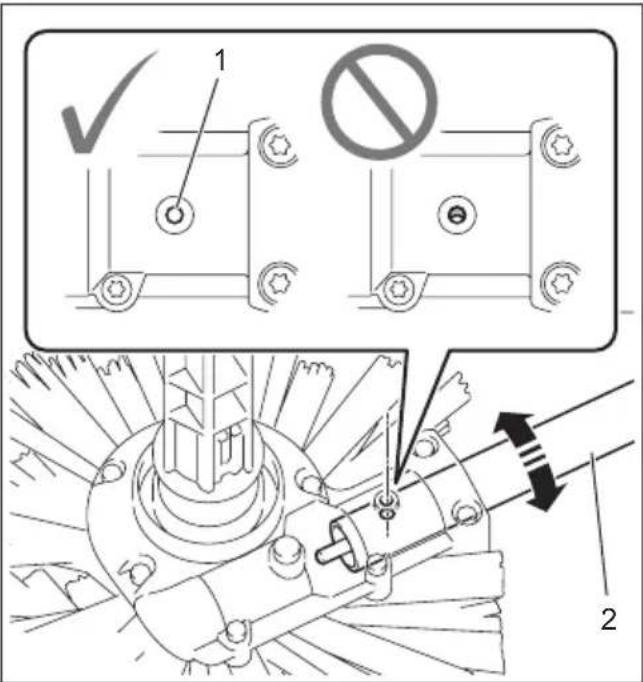

1. Alinee el orificio para tornillo en el tubo con el orificio en la caja de engranajes girando el tubo.

1. Apriete los 3 tornillos de la caja de engranajes.

1. Apriete los 2 tornillos del protector.

AVISO: Asegúrese de que no hay holgura entre la caja de engranajes y el manguito, y entre el manguito y el protector.

1. Coloque el cepillo o tambor barredor en la unidad del cepillo o la unidad del tambor barredor, y después coloque el clip en el cepillo o tambor barredor.

AVISO: Cuando coloque los cepillos, asegúrese de colocarlos con el logotipo de Makita orientado hacia afuera.

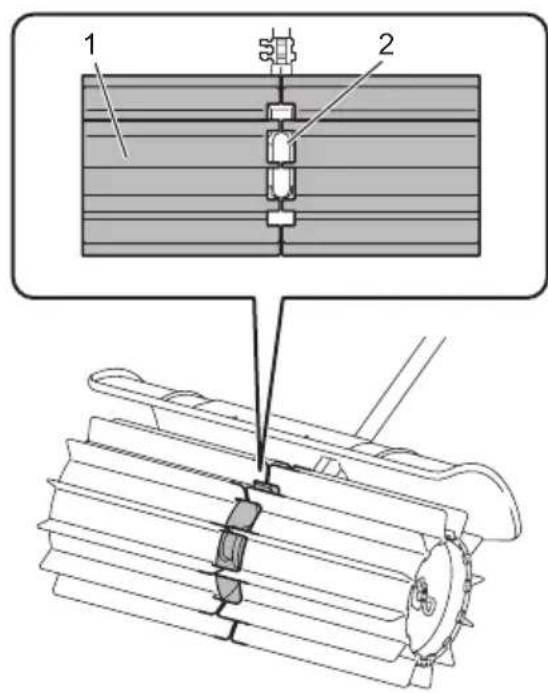

AVISO: Cuando coloque los tambores barredores, asegúrese de colocarlos en la dirección mostrada en la figura, de forma que los tambores barredores y la caja de engranajes engranen entre sí.

Montaje del tubo accesorio

▲PRECAUCIÓN: Compruebe siempre que el tubo accesorio está sujetado después de la instalación. Una instalación incorrecta puede ocasionar que el accesorio se caiga de la unidad motriz y causar heridas personales.

Monte el tubo accesorio en la unidad de alimentación.

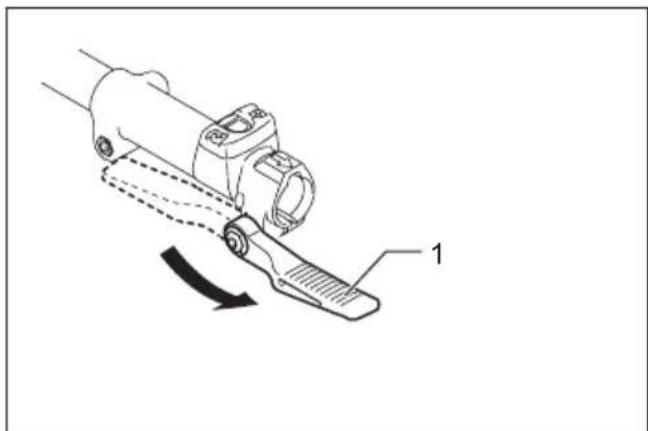

1. Gire la palanca hacia el accesorio.

1. Palanca

2. Alinee el pasador con la marca de flecha. Inserte el tubo accesorio hasta que emerja el botón de liberación. Asegúrese de que la línea de posición está en la punta de la marca de flecha.

1. Botón de liberación 2. Marca de flecha

2. Pasador 4. Línea de posición

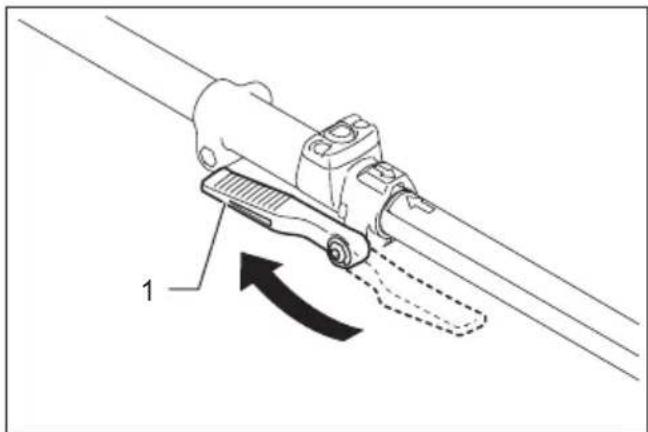

3. Gire la palanca hacia la unidad de alimentación.

Asegúrese de que la superficie de la palanca está paralela al tubo.

AVISO: No apriete la palanca sin estar insertado el tubo accesorio. De lo contrario la palanca podrá apretar demasiado la entrada del eje motriz y dañarla.

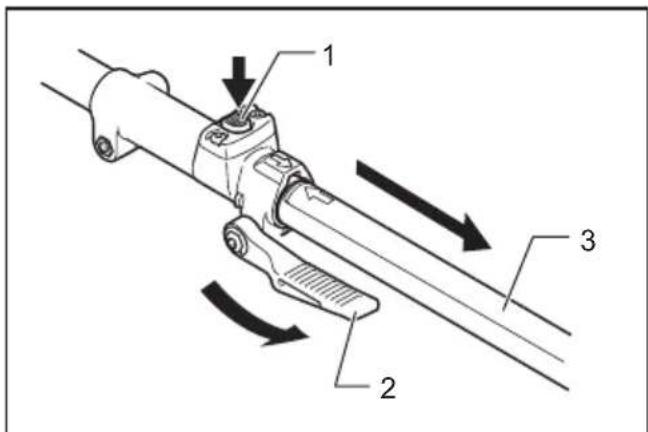

Para retirar el tubo, gire la palanca hacia el accesorio y extraiga el tubo mientras mantiene presionado el botón de liberación.

1. Botón de liberación 2. Palanca 3. Tubo

OPERACIÓN

ADVERTENCIA: Siga las advertencias y precauciones del capítulo "ADVERTENCIAS DE SEGURIDAD" y del manual de instrucciones de la unidad motriz.
ADVERTENCIA: Ajuste la posición del colgador y el arnés de hombro en la posición que le resulte cómoda antes de la operación.
ADVERTENCIA: Póngase máscara contra el polvo y ventile bien el área de trabajo. Algunos materiales contienen sustancias químicas que pueden ser tóxicas. Tenga precaución para evitar la inhalación de polvo y el contacto con la piel.
APRECAUCIÓN: Antes de la operación, retire los objetos duros y/o largos, tales como piedras, latas, y cuerdas del área de trabajo. Ellos pueden dañar los cepillos o tambores barredores u obstaculizar el giro de los cepillos o tambores barredores.

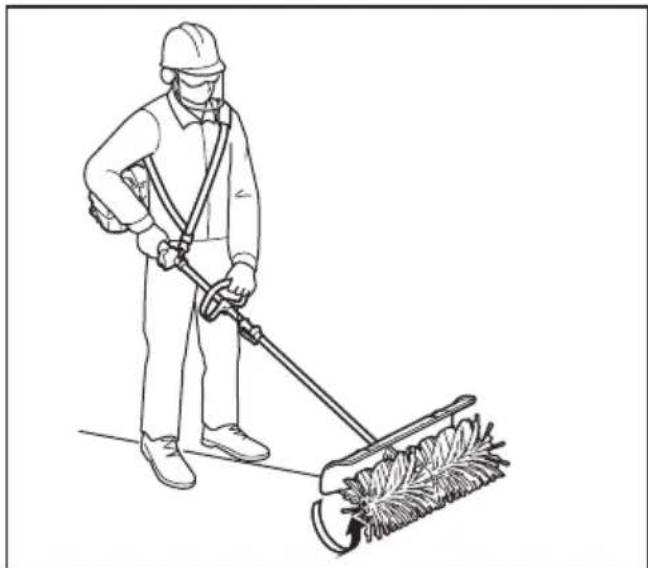

Si la superficie que se va a limpiar está seca, rocíe agua sobre ella para reducir el polvo. Sujete el cepillo motorizado / barredor motorizado a un ángulo poco pronunciado, y empuje el cepillo motorizado / barredor motorizado a la velocidad a la que camina.

⚠PRECAUCIÓN: Cuanto más pronunciado sea el ángulo, más difícil será controlar el cepillo motorizado / barredor motorizado, y más probabilidad habrá de que el cepillo motorizado / barredor motorizado le empuje hacia atrás.

MANTENIMIENTO

ADVERTENCIA: Antes de inspeccionar o hacer el mantenimiento al equipo, apague el motor y retire el capuchón de la bujía o el car-tucho de batería. De lo contrario el cepillo, tambor barredor, u otras partes podrán moverse y resultar en heridas graves.
ADVERTENCIA: Cuando inspeccione o haga el mantenimiento al equipo, póngalo siempre en el suelo. Ensamblar o ajustar el equipo en una posición vertical puede resultar en heridas graves.
ADVERTENCIA: Siga las advertencias y precauciones del capítulo "ADVERTENCIAS DE SEGURIDAD" y del manual de instrucciones de la unidad motriz.

AVISO: No utilice nunca gasolina, bencina, disolvente, alcohol o similares. Podría producir descoloración, deformación o grietas.

Para mantener la SEGURIDAD y FIABILIDAD del producto, las reparaciones, y cualquier otra tarea de mantenimiento o ajuste deberán ser realizadas en centros de servicio o de fábrica autorizados por Makita, empleando siempre repuestos Makita.

Limpieza del accesorio

El accesorio se puede lavar con agua. Utilice un cepillo de nylon o similar para retirar la suciedad lavando.

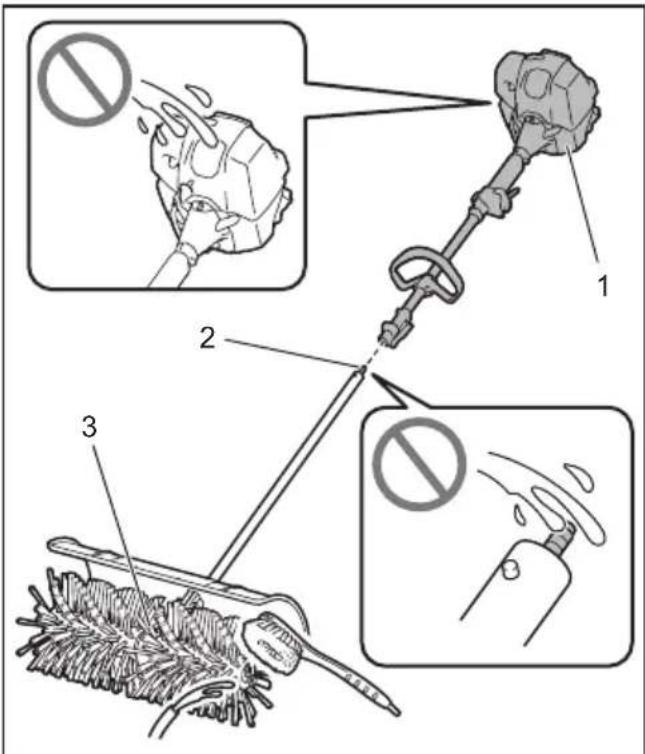

1. Unidad motriz 2. Extremo del tubo 3. Caja de engranajes

AVISO: No derrame agua sobre la unidad motriz y el extremo del tubo. Ello puede ocasionar un mal funcionamiento del accesorio.

Para facilitar la limpieza, puede retirar el cepillo o tambor barredor de la unidad del cepillo o la unidad del tambor barredor. Consulte las instrucciones para reemplazar los cepillos o tambores barredores en este manual.

Inspección general

• Apriete los pernos, tuercas y tornillos flojos.
- Compruebe por si hay partes, cepillos, o tambores barredores dañados. Pida a nuestro centro de servicio autorizado que los reemplacen si es necesario.

Inspección de los cepillos, tambores barredores, y el protector

Compruebe y limpie los cepillos, tambores barredores, y el protector diariamente. Si están desgastados, torcidos y agrietados, reemplácelos.

Reemplazo de los cepillos o tambores barredores

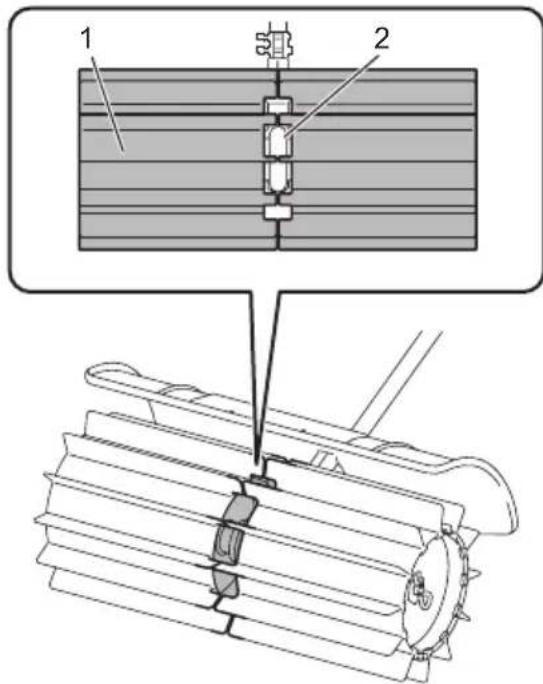

1. Retire los clips de los cepillos o tambores barredores, y después retire los cepillos o tambores barredores.

1. Coloque los cepillos o tambores barredores en la unidad del cepillo o la unidad del tambor barredor, y después coloque los clips.

AVISO: Cuando coloque los cepillos, asegúrese de colocarlos con el logotipo de Makita orientado hacia afuera.

AVISO: Cuando coloque los tambores barredores, asegúrese de colocarlos en la dirección mostrada en la figura, de forma que los tambores barredores y la caja de engranajes engranen entre sí.

Lubricación de las partes móviles

AVISO: Siga las instrucciones para la frecuencia y cantidad de grasa a suministrar. De lo contrario una lubricación insuficiente podrá dañar las partes móviles.

Caja de engranajes:

▲PRECAUCIÓN: No aplique grasa cuando la caja de engranajes esté caliente. Una caja de engranajes caliente puede ocasionar heridas por quemadura.

Llene aprox. 30 ml de grasa (grasa de Makita SG No.0) a través de la boca de engrase uniformemente cada 25 horas de operación.

Con la llave hexalobular suministrada, retire el perno de al lado de la marca de lubricación de la caja de engranajes. Afloje el perno del otro lado de forma que el aire dentro de la caja de engranajes se pueda liberar cuando aplique la grasa.

Después de aplicar la grasa, asegúrese de apretar los pernos.

Aplique grasa (grasa de Makita SG No.0) cada 25 horas de operación.

NOTA: Puede comprar grasa genuina de Makita en su distribuidor Makita local.

Almacenamiento

ADVERTENCIA: Siga las advertencias y precauciones del capítulo "ADVERTENCIAS DE SEGURIDAD" y del manual de instrucciones de la unidad motriz.

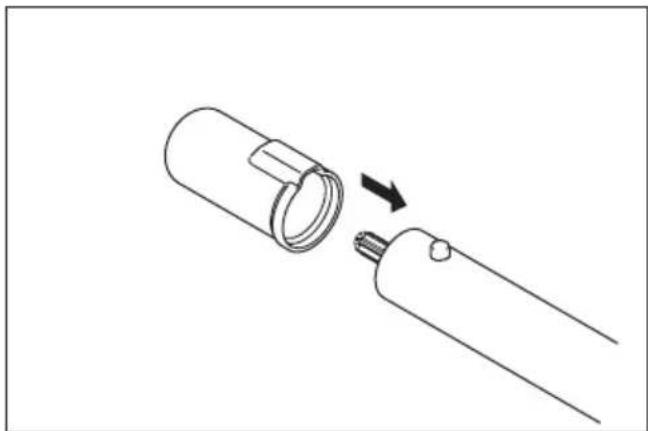

Cuando almacene el accesorio separado de la unidad motriz, ponga la tapa en el extremo del eje.

Intervalo de inspección y mantenimiento

Hora de operación Antes de la		operación	Diariamente (10 h)	25 h
Toda la unidad Inspeccione visualmente por si hay partes dañadas		√	-	-
Todos los tornillos y tuercas de fijación	Apretar	√	-	-
Cepillos, tambores barredores, y protector	Limpie e inspeccione visualmente por si hay partes dañadas.	-	√	-
Caja de engranajes Suministre grasa --				√
Eje propulsor Suministre grasa --				√
Unidad motriz Consulte el manual de instrucciones de la unidad motriz

SOLUCIÓN DE PROBLEMAS

Antes de solicitar reparaciones, realice su propia inspección en primer lugar. Si encuentra un problema que no esté explicado en el manual, no intente desmontar la máquina. En su lugar, pregunte en centros de servicio autorizados de Makita, utilizando siempre piezas de recambio Makita para las reparaciones.

Estado de anormalidad Causa probable (mal funcionamiento) Remedio
El motor eléctrico o el motor no arranca.	- Consulte el manual de instrucciones de la unidad motriz.
El motor eléctrico o el motor se para enseguida.	- Consulte el manual de instrucciones de la unidad motriz.
La velocidad del motor eléctrico o el motor no aumenta.	- Consulte el manual de instrucciones de la unidad motriz.
Los cepillos o tambores barredores no giran.⇒ Detenga el motor eléctrico o el motor inmediatamente.	Los tubos de la unidad motriz y el accesorio no están conectados debidamente.
	Los cepillos o tambores barredores han agarrado materia extraña.
	Anomalía en el sistema de accionamiento
La unidad motriz vibra de manera anómala.⇒ Detenga el motor eléctrico o el motor inmediatamente.	Los cepillos o tambores barredores están torcidos o rotos.
	Fijación floja de los cepillos o tambores barredores
	Fijación irregular de los cepillos o tambores barredores
	Anomalía en el sistema de accionamiento
Los cepillos o tambores barredores continúan girando aunque el gatillo interruptor/interruptor de palanca está liberado.⇒ Detenga el motor eléctrico o el motor inmediatamente.	La unidad motriz no funciona debidamente.
	Ajuste la velocidad a ralentí si la unidad motriz es accionada por motor de gasolina. Póngase en contacto con un centro de servicio autorizado para la reparación.

ESPECIFICAÇÕES

Efetuar o arranque do rodo motorizado / escova motorizada

Implemento de Borracha para Varrer
