Technische specificaties	Draadloze schroefmachine SKIL 2436 AA, 36 V, maximaal koppel van 30 Nm, variabele snelheid van 0-400/0-1500 tpm, 13 mm boorkop
Gebruik	Ideaal voor het schroeven en losdraaien in hout, metaal en composietmaterialen
Onderhoud en reparatie	Reinig regelmatig de boorkop, controleer de staat van de batterij, vervang versleten onderdelen volgens de gebruiksaanwijzing
Veiligheid	Draag een veiligheidsbril, vermijd contact met water, gebruik het gereedschap niet bij zichtbare schade
Algemene informatie	Lichtgewicht, ergonomisch, lithium-ion batterij, snelle oplaadtijd, 2 jaar garantie

Veelgestelde vragen - 2436 AA SKIL

Hoe laad ik de SKIL 2436 AA schroefmachine op?

Om de SKIL 2436 AA schroefmachine op te laden, plaatst u de batterij in de oplader en sluit u de oplader aan op een stopcontact. Het lampje van de oplader gaat branden om aan te geven dat de batterij wordt opgeladen.

Hoe lang duurt het om de batterij op te laden?

De batterij van de SKIL 2436 AA schroefmachine duurt ongeveer 1 tot 2 uur om volledig op te laden, afhankelijk van het ontladingsniveau.

Hoe verwissel ik de bit van de schroefmachine?

Om de bit van de schroefmachine te verwisselen, trekt u de boorkop om deze te ontgrendelen, verwijdert u de versleten bit, plaatst u de nieuwe bit en laat u de boorkop los om deze te vergrendelen.

Wat moet ik doen als de schroefmachine niet start?

Als de schroefmachine niet start, controleer dan of de batterij correct is opgeladen en geplaatst. Zorg er ook voor dat de veiligheidsvergrendeling niet is ingeschakeld.

Hoe maak ik mijn SKIL 2436 AA schroefmachine schoon?

Om uw schroefmachine schoon te maken, gebruikt u een droge doek om stof en vuil te verwijderen. Vermijd het gebruik van oplosmiddelen of agressieve chemicaliën.

Wat is de garantie van de SKIL 2436 AA schroefmachine?

De SKIL 2436 AA schroefmachine heeft doorgaans een garantie van 2 jaar. Controleer de specifieke garantievoorwaarden in de gebruiksaanwijzing.

Kan ik de schroefmachine gebruiken om harde materialen te boren?

De SKIL 2436 AA schroefmachine is voornamelijk ontworpen om te schroeven, maar kan ook worden gebruikt om lichte materialen te boren. Voor hardere materialen wordt het aanbevolen een speciale boormachine te gebruiken.

Hoe weet ik of de batterij vervangen moet worden?

Als u een aanzienlijke vermindering van de gebruiksduur van de batterij opmerkt of als deze niet meer oplaadt, is het mogelijk tijd om deze te vervangen.

GEBRUIKSAANWIJZING 2436 AA SKIL

Oplaadbare schroefmachine

2436

INTRODUCTIE

• Deze machine met links-/rechtsschakelaar is bestemd voor het in- en uitdraaien van schroeven in hout
• Deze machine is nicht bedoeld voor professioneel gebruik
  Lees en bewaar deze gebruiksaanwijzing③

Max. draaimoment bij hardeschroefverbinding volgensISO 5393:7Nm

MACHINE-ELEMENTEN ②

A Aan/uit schakelaar
B Knop voor omschakelen van draairichting
C Magnetische bithouder

VEILIGHEID

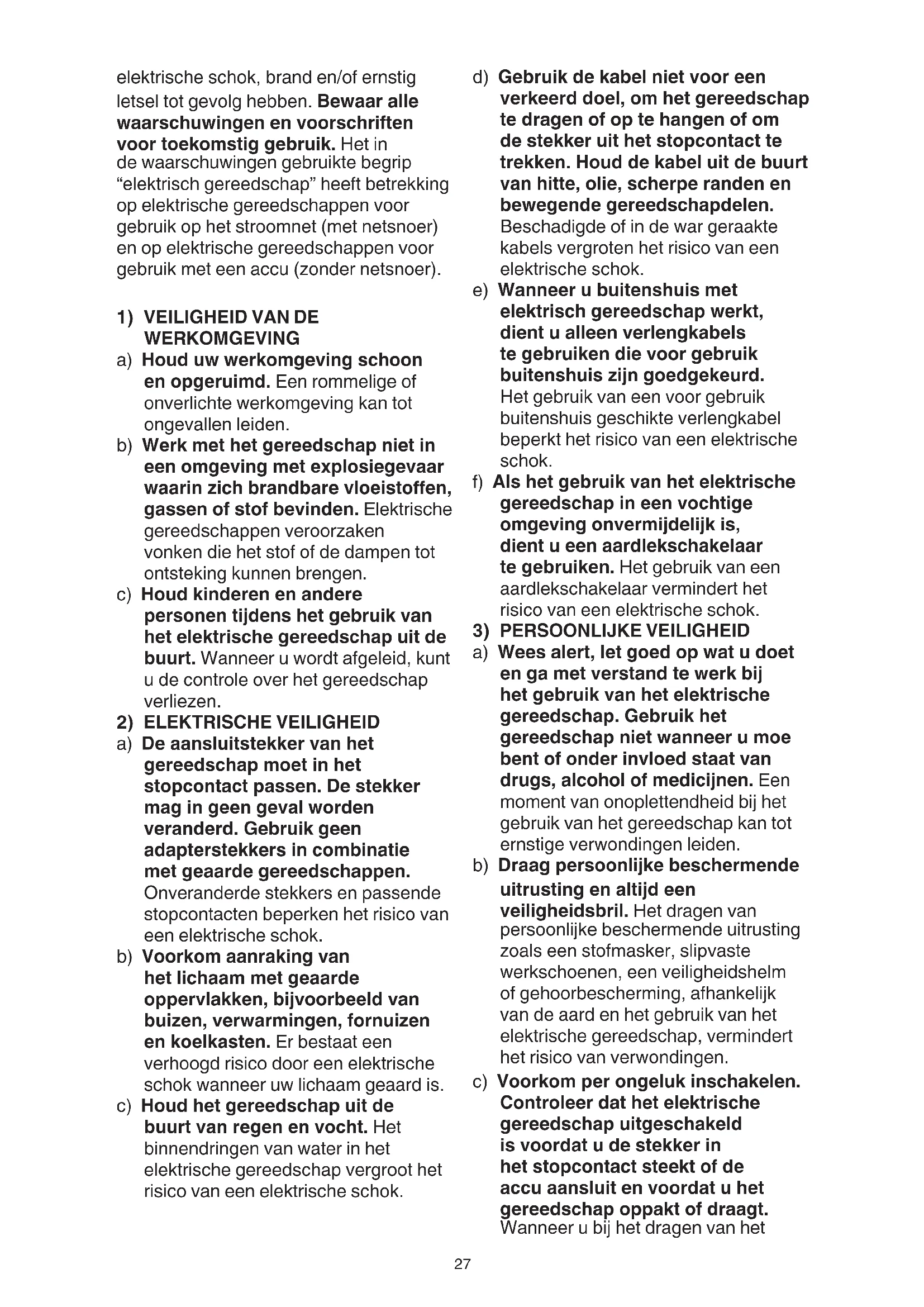

ALGEMENE VEILIGHEIDSWAARSCHUWINGEN VOOR ELEKTRISCHE GEREEDSCHAPPEN

WAARSCHUWING Lees alle veiligheidswaarschuwingen, aanwijzingen, afbeeldingen en specificaties die bij dit elektrische gereedschap worden geleverd. Als de hieronder vermelde aanwijzingen Niet worden opgevolgd, kan dit een

elektrische schok, brand en/of ernstig letsel tot gevolg hebben. Bewaar alle waarschuwingen en voorschriften voor toekomstig gebruik. Het in de waarschuwingen gebruikte begrip "elektrisch gereedschap"eft betrekking op elektrische gereedschappen voor gebruik op het stroomnet (met netsnoer) en op elektrische gereedschappen voor gebruik met een accu (zonder netsnoer).

1) VEILIGHEID VAN DE WERKOMGEVING

a) Houd uw werkomgeving schoon en opgeruimd. Een rommelige of onverlichte werkomgeving kan tot ongevallen leiden.
b) Werk met het gereedschap Niet in een omgeving met explosiegevaar waarin zich brandbare vloeistoffen, gassen of stof bevinden. Elektrische gereedschappen veroorzaken vonken die het stof of de dampen tot ontsteking{kunnen brengen.
c) Houd kinderen en andere personenijdens het gebruik van het elektrische gereedschap uit de buurt. Wanneru u wordt afgeleid, kunt u de controle over het gereedschap verliezen.
a) De aansluitstekker van het gereedschap moet in het stopcontact passen. De stekker mag in geen geval worden veranderd. Gebruik geen adapterstekkers in combinatie met geaarde gereedschappen. Onveranderde stekkers en passende stopcontacten beperken het risico van een elektrische schok.
b) Voorkom aanraking van het lichaam met geaarde oppervlakken, bijvoorbeeld van buizen, verwarmingen, fornuizen en koelkasten. Er bestaat een verhoogd risico door een elektrische schok wanner uw lichaam geaard is.
c) Houd het gereedschap uit de buurt van regen en vocht. Het binnendringen van water in het elektrische gereedschap vergroot het risico van een elektrische schok.

3) PERSOONLIJKE VEILIGHEID

d) Gebruik de kabel nicht voor een verkeerd doel, om het gereedschap te dragen of op te hangen of om de stekker uit het stopcontact te trekken. Houd de kabel uit de buurt van hitte, olie, scherpe randen en bewegende gereedschapdelen. Beschadigde of in de war geraakte kabels vergroten het risico van een elektrische schok.
e) Wanner u buitenshuis met elektrisch gereedschap werkt, dient u alleen verlangkabels te gebruiken die voor gebruik buitenshuis zich goedgekeurd. Het gebruik van een voor gebruik buitenshuis geschikte verlangkabel beperkt het risico van een elektrische schok.
f) Als het gebruik van het elektrische gereedschap in een vochtige omgeving onvermijdelijk is, dient u een aardlekschakelaar te gebruiken. Het gebruik van een aardlekschakelaar verminder het risico van een elektrische schok.
a) Wees alert, let goed op wat u doet en ga met verstand te werk bij het gebruik van het elektrische gereedschap. Gebruik het gereedschap Niet wanner u moe bent of onder invloed staat van drugs, alcohol of medicijnen. Een moment van onoplettendheid bij het gebruik van het gereedschap kan tot ernstige verwondingen leiden.
b) Draag persoonlijke beschemende uitrusting en.altijd een veiligheidsbril. Het dragen van persoonlijke beschemende uitrusting zoals een stofmasker, slipvaste werksochoenen, een veiligheidshelm of gehoorbescherming, afhankelijk van de aard en het gebruik van het elektrische gereedschap, verminder het risico van verwondingen.
c) Voorkom per ongeluk inschakelen. ControllerDat het elektrische gereedschap uitgeschakeld is voordat u de stekker in het stopcontact steekt of de accu aansluit en voordat u het gereedschap oppakt of draagt. Wanneru bij het dragen van het

elektrische gereedschap uw vinger aan de schakelaar hebt of wanner u het gereedschap ingeschakeld op de stroomvoorziening aansluit, kan dit tot ongevallen leiden.

d) Verwijder instelgereedschappen of schroefsleutels voordat u het gereedschap inschakelt. Een instelgereedschap of sleutel in een draaiend deel van het gereedschap kan tot verwondenen leiden.
e) Probeer nicht ver te reiken. Zorg ervoor dat u stevig staat en steeds in evenwicht blijft. Daardoor kurz u het gereedschap in onverwachte situatuies beter onder controle honden.
f) Draag geschikte kleding. Draag geen loshangende kleding of sieraden. Houd haren en kledinguit de buurt van bewegende delen. Loshangende kleding, sieraden enlange haren hunn door bewegende delen worden meegenomen.
g) Wanneer stofafzigings- of stofopvang-voorzieningen können worden gemonteerd, dient u zich ervan te verzekeren dat dezeijken aangesloten en juist worden gebruikt. Het gebruik van een stofafziging beperkt het gevaar door stof.
h) Ondanks hetfeit dat u eventueel heel goed vertrouwd bent met het gebruik van gereedschappen, moet u ervoor zorgen dat u Niet nonchalant worden en veiligheidsvoorschriften voor het gereedschap gaat negeren. Een onoplettende handeling kan binnen een fractie van een seonde ernstig letselveroorzaken.
4) GEBRUK EN ONDERHOUD
VAN ELEKTRISCHE
GEREEDSCHAPPEN
a) Overbelast het gereedschap Niet. Gebruik voor uw werkzaamheden het waarvoor bestemde elektrische gereedschap. Met het passende elektrische gereedschap werkt u better en veiliger binnen het aangegeven capaciteitsbereik.
b) Gebruik geen elektrisch gereedschap waarvan beschakelaar defect is. Elektrisch gereedschap dat Niet meer kan

worden in- of uitgeschakeld, is gevaarlijk en moet worden gerepareerd.

c) Trek de stekker uit het stopcontact en/of neem de accu (indienuitneembaar) uit het elektrische gereedschap voordat u het elektrische gereedschap instelt, accessoires wisselt of het elektrische gereedschap opbergt. Deze voorzorgsmaatregel voorkomt onbedoeld starten van het elektrische gereedschap.
d) Bewaar nicht-gebruikte elektrische gereedschappen buiten bereik van kinderen. Laat het gereedschap Niet gebruiken door Personen die er nicht mee vertrouwd zijn en deze aanwijzingen nicht hebben gelezen. Elektrische gereedschappenংn gevaarlijk wanneer deze door onervaren Personen worden gebruikt.
e) Verzorg het gereedschap zorgvuldig. Controller of bewegende delen van het gereedschap correct functioneren en Niet vastklemmen en of onderdelen zodanig gebroken of beschadigd zich dat de werkig van het gereedschap nadelig worden beinvloed. Laat beschadigde delen repareren voordat u het gereedschap gezruikt. Veel ongevalten hebben hun oorzaak in slecht onderhonden elektrische gereedschappen.

f) Houd snijdende inzetgereedschappen scherp en schoon. Zorgvuldig onderhouden snijdende inzetgereedschappen met scherpe snijkanten klemmen minder nsel vast en zich gemakkelijker te geleiden.
g) Gebruik elektrische gereedschappen, toebehoren, inzetgereedschappen en dergelijkke volgens deze aanwijzingen. Let waar bij op de arbeidsomstandigheden en deuit te voeren werkzaamheden. Het gebruik van elektrische gereedschappen voor andere dan de voorziene toepassingen kan tot gevaarlijke situatuies leiden.

h) Houd handgrepen en greepvlakken droog, schoon en vrij van olie en vet. Gladde handgrepen en greepvlakken verhinderen dat het gereedschap in onverwachtete situations veilig kan worden gehanteerd en bediend.
5) GEBRUIK EN ONDERHOUD VAN ACCUGEREEDSCHAPPEN
a) Laad accu's alleen op in opladers die door de fabrikant worden geadviseerd. Voor een oplader die voor een bepaald type accu geschikt is, bestaat brandgevaar wanner deze met andere accu's worden gebruikt.
b) Gebruik alleen de waarvoor bedoelde accu's in de elektrische gereedschappen. Het gebruik van andere accu's kan tot verwondingen en brandgevaar leiden.
c) Voorkom aanraking van de Niet-gebruike accu met paperclips, munten, sleutels, spijkers, schroeven en andere petite metalen voorwerpen die overbrugging van de contacten hunnen veroorzaken. Kortsluiting tussen de accucontacten kan brandwonden of brand tot gevolg hebben.
d) Bij verkeerd gebruik kan vloeistofuit de accu lekken. Voorkom contact. Spoel bij onvoorzien contact met water af. Wanner de vloeistof in de ogen komt, dient u bovendien een arts te raadplegen. Gelekte accuvloeistof kan tot huidirritaties en verbrandingen leiden.
e) Gebruik accu of gereedschap nicht, als deutsche beschadigd of veranderd zich. Beschadigde of veranderde accu's kuren onvoorspelbaar gedrag vertonen, waardoor een brand, explosie of het gevaar van letsel kan ontstaan.
f) Stel accu of gereedschap nicht bloot aan vuur of overmatige temperaturen. Bootstelling aan vuur of temperaturen boven 130^ kan een explosie veroorzaken.
g) Volg alle aanwijzingen voor het laden en laad de accu of het gereedschap Niet buiten het temperatuurbereik dat in de aanwijzingen is vermeld. Verkeerd

laden of laden bij temperaturen buiten het vastgelegde bereik kan de accu beschadigen en het risico van brand vergroten.

6) SERVICE

a) Laat het gereedschap alleen repareren door gekwalificeerd en vakkundig personeel en alleen met originele verrangingsonderdelen. Daarmee worden gewaarborgd dat de veiligheid van het gereedschap in stand blijft.
b) Voer nooit servicewerkzaamheden aan beschadigde accu'suit. Service van accu's dient uitsluitend te worden uitgevoerd door de fabrikant of erkende servicewerkplaatsen.

VEILIGHEIDSVOORSCHRIFTEN VOOR OPLAADBARE SCHROEVENDRAIERS

ALGEMEEN

• Bewerk geen asbesthoudend materiaal (asbest geldt als kankerverwekkend)
  Stof van materiaal zoals loodhoudende verf, sommige houtsoorten, mineralen en metaal kuren schadelijk zich (contact met of inademing van de stof kan allergische reacties en/of ademhalingsziekten bij gebruiker of omstanders veroorzaken); draag een stofmasker en werk meteen stofopvang-voorziening als die kan worden aangesloten
• Bepaalde soorten stof zich geklassificierd als kankerverwekkend (zoals stof van eiken en beuken), met name in combinatie met toevoegingsmiddelen voor houtverzorging; draag een stofmasker en werk met een stofopvang-voorzieening als die kan worden aangesloten
• Neem voor de door u te bewerken materialen de nationale voorschriften aangaande stofopvang in alot
• Stel machine/oplader nicht bloot aan regen
• Gebruik de machine/oplader nicht wanneer deutsche beschadigd is; breng deutsche waar een van de officieel

aangestelde SKIL Service Stations voor een veiligheidstest

Haal de oplader of de machine nicht uit elkaar
- Zorg ervoor, dat knop B ② in de midden- (blokkeer-) positie staat, vóródat u de machine instelt of accessoires verwisselt, en ook wanner u de machine draagt of opbergt

OPLADEN/BATTERIJEN

• Gebruik voor deze machine uitsluitend de SKIL oplander 2610S00087/2610399089
• Deze oplader kan door kinderen vanaf 8aar alsook door personen met beperkke fysieke, sensorische of geestelijkke capaciteiten of ontbrekende ervaring en kennis gebruikt worden als deze onder toezicht staan van een voor hun veiligheid verantwoordelijkke persoon of over het veilige gebruik van de oplader geinformeerd werden en de hiermee gepaard gaande gezaren

begrijpen (anders bestaat er gevaar voor foute bediening en verwondingen)

• Houd toezicht op kinderen (daarmee wordt gewaarborgd dat kinderen nicht met de oplader spelen)

• De reiniging en het onderhoud van de oplader door kinderen mogen nicht zonder toezichtplaatsvinden

• Gebruik de oplader Niet, wanneer snoer of stekker beschadigd is; LAST snoor of stekker onmiddelijk bij een van de officieel aangestelde SKIL Service Stations verrangen

• Toegestane omgevingstemperatuur (machine/oplader/batterij):
• bij het laden 0 +45^ - bij het gebruik -20 +50^ - bij opslag -20 +50^

ACCESSIONS

• SKIL kan alleen een correcte werkinq van de machine garanderen, indien originele accessoires worden gebruikt VÖör GEBRUIK

• Controller altijd of het voltage, dat vermeld staat op het typeplaatje van de oplader, overeenkomt met de netspanning
  Voorkom schade, die kan onstaan door schroeven, spijkers en andere voorwerpen in uw werkstuk; verwijder deze, voordat u aan een karwei begint

• Zet het werkstuk vast (een werkstuk, dat is vastgezet met klemmen of in een bankschoef, zit steiger vast dan wanner het met de hand worden vastgehonden)

• Gebruik een geschikt detectieapparaat om verborgen stroom-, gas- of waterleidingen op te sporen of raadpleeg hetplaatselijke energie- of waterleidingbedrijf (contact met elektrische leidingen kan tot brand of een elektrische schok leiden; beschadiging van een gasleiding kan tot een explosie leiden; breuk van een waterleiding veroorzaakt materiele schade en kan tot een elektrische schok leiden)

TIJDENS GEBRUIK

• Houd het elektrische gereedschap aan de geïsoleerde greepvlakken vast als u werkzaamheden uitvoert waar bij de schroef verborgen stroomleidingen of de eigens troomkabel kan raken (contact met een onder spanning staande leding kan ook metalen delen van het elektrische gereedschap onder spanning zetten en tot een elektrische schok leiden)
  In geval van electrische of mechanische storing, de machine onmiddelijk uitschakelen of de oplader uit het stopcontact halen

③ Lees de gebruiksaanwijzing voor gebruik
④ Gebruik de oplader alleen binnenshuis
⑤ Dubbele isolatie (geen aarddraad nodig)
⑥ Storingsbestendige scheidingstransformer (de stroombron wordt elektrisch gescheiden van de transformatoruitgang)
⑦ Automatische uitschakeling wanner de oplader te heet wordt (thermische zekering slaat door en de oplader wordt onbruikbaar)
⑧ Aansluiting van de oplader met een onjuiste polariteit kan gevaarlijk zijn (laad de batterijuitsluitend op met de geleverde oplader)
⑨ Geef electrisch gereedschap en batterijen nicht met het huisvuil mee

GEBRUIK

• Opladen batterij ⑩

-batterij van neue machines is nicht volledig opgeladen

! haal de stekker van de oplader na het opladen uit de machine; de batterij gaat dan langer mee

BELANGRIJK:

-tijdens het laden können de oplader en de batterij warm aanvoelen; dit is normalaal en geen individatie voor een probleem
- laad de batterij Niet op als de temperatuur lager is dan 0^ of hoger dan 45^ , odomat dit ernstige beschadiging van zowel de batterij als de oplader tot gevolg kan hebben

I een neue of lang nicht gebrukte batterij levert pas na ongeveer 5 oplaad-/ontlaadcycli zich volledige capaciteit

-laad de batterij Niet herhaaldelijk, na enkele minuten gebruik, op; dit kan krachtverlies van de batterij tot gevolg hebben
-de batterij moet uit het milieu gehouden worden en mag waarom nicht in het vuilnisterecht komen (symbool 9 zal u in het afdankstadium hieraan herinneren)
-als u denkt uw machine gedurende langeijd Niet te gebruiken, kut u het best de oplader uit het stopcontact halen

Aan/uit ⑪
- Omschakelen van draairichting ① -als de omkeerschakelaar Niet in de uiterste stand op links/rechts staat, kan schakelaar A ② nicht ingedrukt worden

I schakel de draairichting alleen om als de machine volledig stilstaat

• Verwisselen van bits ⑬
  ! gekruik geen 25 mm-bits zonder magnetische bithouder C ② ! gekruik geen bits met een beschadigde schacht
• Automatische asvergrendeling

Voor het met de hand los-of vastdraaien van schroeven, indien nodig 14

TOEPASSINGSADVIES

• Gebruik de juiste bits ⑤! gebruik geen beschadigde bits! gebruik uitsluitend zeskant-bits

• Altijd een gat voorboren bij het schroeven in/vlak bij de kopse- of zichkant van hout
  Voor een optimaal gebruik van uw machine is het nodig stevig op de schroef te drukken, met name bij uitdraaien
  Voor het indraaien van schroeven in hard hout dient een gat voorgeboard te worden
  Voor meer tipszie www.skil.com

ONDERHOUD / SERVICE

• Deze machine is nicht bedoeld voor professioneel gebruik
• Houd machine en oplader schoon! haal de oplader uit het stopcontact voordat u deze schoonmaakt
• Mocht de machine/oplader ondanks zorgvuldige fabricage- en testmethoden toch defect raken, dient de reparatie te worden uitgevoerd door een erkende klantenservice voor SKIL elektrische gereedschappen -stuur de machine of de oplader ongedemonteerd, samen met het aankoopbewijs, maar het verkoopadres of het zichstbijzijdne SKIL service-station (de adressen evenals de onderdelentekening van de machine vindt u op www.skil.com)

MILIEU

• Geef electrisch gereedschap, batterijen, accessoires en verpakkingen nicht met het huisvuil mee (alleen voor EU-landen) -volgens de Europese richtlij 2012/19/EG inzake oude electrische en electronische apparaten en de toepassing waarvan binnen de nationale wetgeving, dient afgedankt electrisch gereedschap gescheiden te worden ingezameld en te worden afgevoerd maar een

recycle-bedrijf, dat voldoet aan de geldende milieu-eisen

-symbool 9 zal u in het afdankstadium hieraan herinneren! verwijder de batterijen voordat de machine afdankt

• Batterijen verwijderen/afdanken 16! verwijd der batterijen pas als zij volledig leeg zich
  -bescherm batterijcontacten met stevige tape om kortsluiting te voorkomen
  -geef de batterijen af bij een officieel inzamelpunt voor batterijen
  -batterijen exploderen als zij in vuur worden gegood, dus verbrand de batterij in geen geval

GELUID/VIBRATIE

• Gemeten volgens EN 60745 bedraagt het geluidsdrukiveau van deze machine < 70 dB(A) (standaard devatie: 3 dB) en de vibratie < 2,5m / s^2 (vectorsom van drierichtingen; onzekerheid K = 1,5m / s^2
• Het trillingsemissieniveau is gemeten in overeenstemming met een gestandaardiseerde test volgens EN 60745; deze mag worden gebrukt om twee machines met elkaar te vergelijk den als voorlopige beordeling van de blootstelling aan trilling bij gebruik van de machine voor de vermelde toepassingen

-gebruik van de machine voor andere toepassingen, of met andere of slecht onderhonden accessoires, kan het blootstellingsniveau aanzienlijk verhogen
-wanner de machine isuitgeschakeld of wanner deze loopt maar geen werk verricht, kan dit het blootstellingsniveau aanzienlijk reduceren

! bescherm uzelf wegen de gevolgen van trilling door de machine en de accessoires te onderhonden, uw handen warm te honden en uw werkwijze te organiseren

s
