2436 AA - Ruuvinväännin SKIL - Ilmainen käyttöohje ja opas

Tekniset tiedot	SKIL 2436 AA langaton ruuvinväännin, 36 V, enimmäisvääntö 30 Nm, säädettävä nopeus 0-400/0-1500 r/min, 13 mm istukka
Käyttö	Erinomainen puun, metallin ja komposiittimateriaalien ruuvaamiseen ja ruuvien irrottamiseen
Huolto ja korjaus	Puhdista istukka säännöllisesti, tarkista akun kunto, vaihda kuluneet osat käyttöohjeen mukaan
Turvallisuus	Käytä suojalaseja, vältä kosketusta veden kanssa, älä käytä työkalua näkyvien vaurioiden sattuessa
Yleistä tietoa	Kevyt, ergonominen, litiumioniakku, nopea latausaika, 2 vuoden takuu

Usein kysytyt kysymykset - 2436 AA SKIL

Kuinka ladata SKIL 2436 AA -ruuvinväännin?

Ladataksesi SKIL 2436 AA -ruuvinvääntimen, aseta akku laturiin ja kytke laturi pistorasiaan. Laturin valo syttyy osoittaen, että akku latautuu.

Kuinka kauan akun lataus kestää?

SKIL 2436 AA -ruuvinvääntimen akun täyteen lataamiseen kuluu noin 1–2 tuntia, riippuen purkautumisen tasosta.

Kuinka vaihtaa ruuvinvääntimen kärki?

Vaihtaaksesi ruuvinvääntimen kärjen, vedä istukkaa lukituksen avaamiseksi, poista kulunut kärki, aseta uusi kärki ja vapauta istukka lukitaksesi sen.

Mitä tehdä, jos ruuvinväännin ei käynnisty?

Jos ruuvinväännin ei käynnisty, tarkista, että akku on ladattu ja asennettu oikein. Varmista myös, ettei turvalukko ole päällä.

Kuinka puhdistaa SKIL 2436 AA -ruuvinväännin?

Puhdista ruuvinväännin käyttämällä kuivaa liinaa pölyn ja roskien poistamiseen. Vältä liuottimien tai voimakkaiden kemikaalien käyttöä.

Mikä on SKIL 2436 AA -ruuvinvääntimen takuu?

SKIL 2436 AA -ruuvinväännin on yleensä 2 vuoden takuun piirissä. Tarkista takuun ehdot käyttöohjeesta.

Voinko käyttää ruuvinväännintä kovien materiaalien poraamiseen?

SKIL 2436 AA -ruuvinväännin on suunniteltu pääasiassa ruuvaamiseen, mutta sitä voi käyttää myös kevyiden materiaalien poraamiseen. Kovemmille materiaaleille suositellaan erillistä porakonetta.

Mistä tiedän, milloin akku on vaihdettava?

Jos akun käyttöaika lyhenee merkittävästi tai se ei enää lataudu, voi olla aika vaihtaa akku.

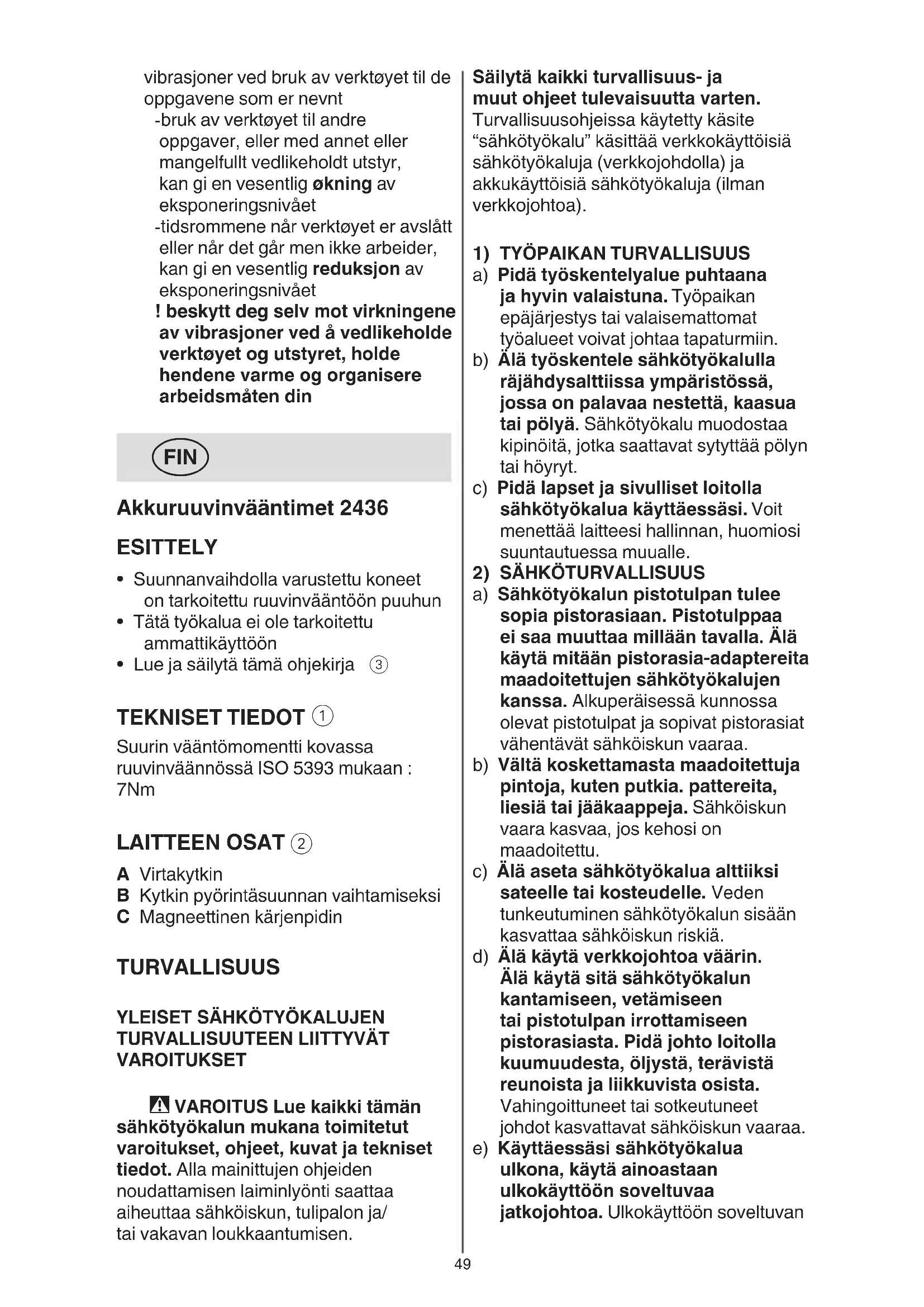

KÄYTTÖOHJE 2436 AA SKIL

• Suunnanvaihdolla varustettu koneet on tarkoitettu ruuvinvaantoo n puuhun
  Tata tyokalua ei ole tarkoitettu ammattikayttoon
• Lue ja sailytä tämä ohjekirja ③

TEKNISET TIEDOT ①

Suurin väantömomentti kovassa ruuvinvännössä ISO 5393 mukaan : 7Nm

LAITTEEN OSAT ②

A Virtakytkin
B Kytkin pyörintäsuunnan vaihtamiseksi
C Magneettinen karjenpidin

TURVALLISUUS

YLEISET SÄHKÖTYÖKALUJENTURVALLISUUTEEN LIITTYVATVAROITUKSET

VAROITUS Lue kaikki tämän sahkötyokalun mukana toimitetut varoitukset, ohjeet, kuvat ja teknisitet. Alla mainittujen ohjeiden noudattamisen laiminlyonti saattaa aiheuttaa sahköiskun, tulipalon ja/ tai yakavan loukkaantumisen.

Säilytä kaikki turvallisuus- ja muut ohjeet tuleaisuutta varten.

Turvallisuusohjeissa käytetty käsite "sähkötyokalu" käsittäverkkokayttöisiä sähkötyokaluja (verkkojohdolla) ja alkukayttöisiä sahkötyokaluja (ilman verkkojohtoa).

1) TYÖPAIKAN TURVALLISUUS
a) Pidä työskentelyalue puhtaana ja hyvin valaistuna. Työpaikan epäjärestys tai valaisemattomat työalueet voivat johtaa tapaturmiin.
b) Älä työskentele sahkötyokalulla rajähdysalttiissa ympäristössa, jossa on palavaa nestettä, kaasua tai polyä. Sähkötyokalu muodostaa kipinoitä, jotka saattavat sytyttä polyn tai hóryt.
c) Pida lapset ja sivulliset loitolla sahkötyokalua kayttäessasi. Voit menettä laitteesi hallinnan, huomiosi suuntautuessa muuelle.
2) SÄHKÖTÜRVALLISUUS
a) Sahkötyokalun pistotulpan tulee sopia pistorasiaan. Pistotulppaa ei saa muuttaa millaan ravall. Alä kayta mitaan pistorasia-adaptereita maadoitettujen sahkötyokalujen kanssa. Alkuperaisssa kunnossa olevat pistotulpat ja sopivat pistorasiat vahentavat sahköiskun vaaraa.
b) Välta koskettamasta maadoitettuja pintoja, kuten putkia. pattereita, liesiä tai jäkaappeja. Sahköiskun vaara kasvaa, jos kehosi on maadoitettu.
c) Alä aseta sahkötyokalua alttiiksi sateelle tai kosteudelle. Veden tunkeutuminen sahkötyokalun sisään kasvattaa sahköiskun riskia.
d) Älä käytä verkkjohohtoa värarin.
Älä käytä sitä sahkötyokalun
kantamiseen, vetamiseen
tai pistotulpan irrottamiseen
pistorasiasta. Pidä johto loitolla
kuumuudesta, öljysta, terävistä
reunoista ja liikkuvista osista.
Vahingoittuneet tai sotteutuneet
johdot kasvattavat sahköiskun vaaraa.
e) Käyttaessäsi sahkötyokalua ulkona, käytä ainoastaan ulkokayttoön soveltuvaa jatkojohtoa. Ulkokayttoön soveltuvan

jatkojohdon kaytto piententa sahköiskun vaaraa.

f) Jos sahkötyokalun kaytö
kosteassa ympäristössä
ei ole välttävissä, tulee
kayttä maavuotokatkaisijaa.
Maavuotokatkaisijan kaytö vahentäa
sahköiskun vaaraa.
3) HENKILÖTURVALLISUUS
a) Ole valpas, kiinnitahuomiota tyoskentelyysi ja noudata tervettä järkeä sahkötyokalua kayttäessasi. Alä kayta sahkötyokalua,Jos oletVASynytai huumeiden,alkoholin tahi laakkeiden vaikutuksen alaisena.Hetken tarkkaamattomuus sahkötyokalua kaytettäessa,saattaa johtaavakavaan loukkaantumiseen.
b) Käytä suojavarusteita. Käytä aina suojalaseja. Henkilökohtaisen suojavarustuksen käytö, kuten polynaamarin, luistamattomien turvakenkien, suojakypäran tai kuulonsuojaimien, riippuen sähkötyokalun lajista ja käytötavasta, vahentä loukaantumisriskia.
c) Välta tahatonta käynnistämista. Varmista, etta sahkötyokalu on poiskytkettynä, ennen kuin liität sen sahköverkkoon ja/tai liität akun, otat sen käteen tai kann sitä. Jos kannat sahkötyokalua sormi käynnistyskytkimellä tai kytket sahkötyokalun pistotulpan pistorasiaan, käynnistysyktkimen ollessa käyntiasennossa, altistat itsesi onnettomuuksille.
d) Poista kaikki säätötyokalut ja ruuvitaltat, ennen kuin käynnistät sahkötyokalun. Tyokalu tai avain, joka sijaitsee laitteen pyörivässä osassa, saattaa johtaa loukkaantumiseen.
e) Alä yliarvioi itseasi. Huolehdi aina tukevasta seisoma-asennosta ja tasapainosta. Taten voit paremmin hallita sahkötyokalua odottamattomissa tilanteissa.
f) Käytä tarkoitukseen soveltuvia vaatteita. Älä käytä löysiä työvaatteita tai koruja. Pidä hiukset ja vaatteet poissa liikkuvien osien ulottuvila. Valjät vaatteet, korut ja pitkät hiukset voivat takertua liikkuviin osiin.

g) Jos polynimu- ja keräilylaitteita voidaan asentaa, tulee sinun tarkistaa, etta ne on liitety ja että ne käytetaan oikealla ravall. Polynimulaitteiston käytö vähentäa polyn aiheuttamia vaaroja.
h) Työskentele keskittyneesti ja noudata aina turvallisuusmaäräyksiä. etkellenkin huolimattomuus voi aiheuttaavakavia vammoja.
4) SÄHKÖTYÖKALUJEN KÄYTTÖ JA HOITO
a) Älä ylikuormita laitetta. Käytä kyseiseen työhön tarkoitettua sahkötyokalua. Sopivaa sahkötyokalua käyttaen työskentelet paremmin ja varmemmin tehoalueella, jolle sahkötyokalu on tarkoitetu.
b) Alä käytä sahkötyokalua, jota ei voida käynnistää ja pysayttäa käynistyskytkimestä. Sähkötyokalu, jota ei enäa voida käynnistää ja pysayttäa käynistyskytkimellä, on vaarallinen ja se tāyty korjata.
c) Irrota pistotulppa pistorasiasta ja/tai irrota akku (jos irrotettava) sahkötyokalusta, ennen kuin suoritat sātöjä, vaihdat tarvikkeita tai viet sahkötyokalun varastoon. Nämä turvatoimenpiteet piententävat sahkötyokalun tahattoman käynnistysriskin.
d) Säilytä sahkötyokalut poissa lasten ulottuvilta, kun niitta e i käytetä. Alä anna sellaisten henkilöiden käyttaa sahkötyokalua, jotka eivat tunne sitä tai jotka eivat ole lukeneet tata käyttoohjetta. Sahkötyokalut ovat vaarallisia, jos niitta käyttavat kokemattomat henkilöt.
e) Pidä sahkötyokalut ja tarvikkeet hyvüssa kunnossa. Tarkista, etta liikkuvat osat toimivat moitteettomasti, eivätkä ole puristukssaa sekä, ettsiinae ole murtuneita tai vahingoittuneita osia, jotka saattaisivat vaikuttaa Haitallisesti sahkötyokalun toimintaan. Anna korjautaa mahdolliset viat ennen kaytöönottoa. Monen tapaturman syyt loytyvat huonosti huolletuista laitteista.

f) Pida leikkausterat terävinä ja puhtaina. Huolellisesti hoidetut leikkaustyökalut, joiden leikkausreunat ovat teräviä, eivät tartu helposti kiinni ja niitä on helpompi hallita.
g) Käytä sahkötyokaluja, tarvikkeita, vaihtotyokaluja jne. näiden ohjeiden mukaisesti. Ota tälloin huomioon työolosuhteet ja suoritettava toimenpide. Sähkötyokalun käytö muuhun kuin sille maärattyn käytöön, saattaa johtaa vaarallisiin tilanteisiin.
h) Pidä kahvat ja kädensijat kuivina ja puhtaina (oljytto minä ja rasvattomina). Jos kahvat ja kädensijat ovat liukkaita, et pysty yllattavissa tilanteissa ohjaamaan ja hallitsemaan tyokalua turvallisesti.
5) AKKUKÄYTTÖISTEN SÄHKÖTYÖKALUJEN KÄYTTO JA HOITO
a) Lataa akku vain valmistajan märäamssä latauslaitteessa. Latauslaite, joka soveltu muaratyntyyppiselle akulle, saattaa muodostaa tulipalovaaran erilaista akkua ladattaessa.
b) Käytä sahkötyökalussa ainoastaan kyseiseen sahkötyökaluun tarkoitettua akkua. Jonkun muun akun käytto saattaa johtaa loukkaantumiseen ja tulipaloon.
c) Pidä irrallista akkua loitolla metalliesineistä, kuten paperinliittimistä, kolkoista, avaimista, nauloista, ruuveista tai muista pienistä metalliesineistä, jotka voivat oikosulkea akun koskettimet. Akkukosrettimien valinen oikosulku saattaa aiheuttaa palovammoja tai johtaa tulipaloon.
d) Väärastä käytösta johtuen saattaa akusta vuotaa nestettä, jota ei tule koskettaa. Jos nestetta vahingossa joutuu iholle, huuhtele kosketuskohta vedellä. Jos nestettä pääsee silmiin, tarvitaan tamän lisäksi läkärin apua. Akustavuotava;neste saattaa aiheuttaa arsytysta ja palovammoja.
e) Alä käytä akkua tai työkalua, joka on vioittunut tai johon on tehty muutoksia. Jos akut ovat vioittuneet tai niihin on tehty muutoksia, ne voivat

toimia ennalta arvaamattomasti ja aiheuttaa tulipalon, rajahdyksen tai loukkaantumisvaaran.

f) Alä altista akkua tai tyokalua tulelle tai aärimmäisille lampötiloille. Tulelle tai yli 130^ asteen lampötilalle altistaminen saattaa aiheuttaa rajahdyksen.
g) Noudata latausohjeita ja lataa akku tai tyokalu ohjeenmukaisen lampotila-alueen rajoissa. Lataaminen virheellisesti tai ohjeiden vastaisessa lampotilassa saattaa vauroiittaa akkua ja lisat palovaaraa.

6) HUOLTO

a) Anna koulutettujen ammattihenkilöiden korjata sahkötyokalusi ja hyväksy korjauksiin vain alkuperäisia varaosia. Taten varmistat,etta sahkötyokalu sāilyt turvallisena.
b) Alä missän tapauksessa yritä itse korjata vaurioituneita akkuja. Akkuja saa korjata vain valmistaja tai valtuutetu huoltopiste.

AKKURUUVINVÄNTIMEN TURVALLISUUSOHJEET

YLEISTA

• Alä koskaan työsta asbestipitoista ainetta (asbestia pidetään karsinogenisena)

• Materiaialesta, kuten lyijypitoinen maali, jotkut puulajit, mineraalit ja metalli, tuleva poly voi olla vahingollista (kosketuksiin joutuminen polyn kanssa tai sen sisään hengittäminen voi aiheuttaa käytäjälte tai sivustakatsojille allergiareaktioita ja/tai hengitysvaivoja); käytä polynaamaria ja työskentele polynpoistolaitteen kanssa, kun sellainen on liitettävissä
  Tietyntyippiset polyt on luokiteltu karsinogeenisiki (kuten tammi- ja pyokkipoly) erityisesti puun kasittelyyn kaytettavien lisäaineiden yhteydessa; kaytä polynaamaria ja työskentele polynpoinstolaitteen kanssa, kun sellainen on liitettavissä
  Noudata maakohtaisia polyyn littyviä saantöja

• Suojele konettasi/latauslaitetta sateelta

• Älä kayta vahingoittunutta konettasi/ latauslaitetta; vaan toimita se SKIL-keskushuoltoon tarkastettavaksi
• Alä pura itse latauslaitetta tai konettasi
• Varmista, etta kytkin B ② on keskellä (lukitus)asennossa, ennen kuin suoritat saatöjä, vaihdat tarvikkeita tai siirät koneen varastoitavaksi

LATAAMINEN/AKKU

Käytä vain tämän työkalun kanssa SKIL-latauslaitetta 2610S00087/2610399089
- Lapset 8-vuotiaat ja sitä vanhemmat ja henkilöt, jotka rajoitteisten fyysisten, aistillisten tai henkisten kykyjensä, tämättömyytensä takia eivat turvallisesti voi käytää latauslaitetta, eivat saa käytää sitä ilman vastuullisen henkilön valvontaa tai neuvontaa (muutoin syntyy virheellisen käytön ja onnettomuuksien vaara)
- Pidä lapsia silmällä (täten varmistat, etc. lapset eivät

leiki latauslaitteen kanssa)

• Lapset eivät saa puhdistaa tai huoltaa latauslaitetta ilman valvontaa

• Ala kayta latauslaitetta, kun johto tai pistoke on vioittunut; johto ja pistoke olisi heti vaihdettava SKIL-keskushuollossa

• Sallittu ympäristön lampötila (tyokalu/ latauslaite/akku) -ladattaessa 0...+45°C -käytössä -20...+50°C -varastoinnissa -20...+50°C

VARUSTEET

• SKIL pystyy takaamaan tyokalun moitteettoman toiminnan vain, kun käytetän alkuperäisiä tarvikkeit

ENNNEN KAYTTOA

• Tarkista aina, etta syötöjännite on sama kuin latauslaitteen nimilaatan osoittama jännite
  Vältaaaralliset vahingot, jotka voivat aiheutua nauloista, ruuveista tai muista aineista tyostettavassa materiaalissa; poista ne ennen tyoskentelyn aloittamista
  Kiinnitä tyostettä kappale (kiinnittmeen tai puristimeen kiinnitetty tyostettä kappale pysyy tukevammin paikoillaan kuin kasin pidettaessa)
  Käytä sopivia etsintälaitteita piilossa olevien syöttöjohtoen paikallistamiseksi, tai känny paikallisen jakeluyhtiön puoleen (kosketus sahköjohtoon saattaa johtaa tulipaloon ja sahköiskuun; kaasuputken vahingoittaminen saattaa johtaa räjähdykseen; vesijohtoon tunkeutuminen aiheuttaa aineellista vahinkoa tai saattaa johtaa sahköiskuun)

KAYTON AIKANA

• Tartu sahkötyökaluun ainoastaan eristetyista pinnoista, tehdessäti yöta, jossa ruuvi saattaisi osua piilossa olevaan sahköjohtoon tai sahkötyökalun omaanshköjohtoon (kosketus jännitteseen johtoon voi saattaa sahkötyökalun

metalliosat jannitteisiki ja johtaa sahköiskuun)

• Jos huomaat sahköisen tai mekaanisen vian, sammuta kone heti tai irrota latauslaite ajaksi pistorasiasta

LATURIN SYMBOLIEN SELITYKSET

③ Lue käyttoohjeetennen käyttoa
④ Kaytälaturia vain sisatiloissa
⑤ Kaksoiseristys (ei tarvita maajohtoa)
⑥ Turvallinen eristävä muuntaja (virtälähde on sahköisesti erillään muuntajan ulostulosta)
⑦ Automaattinen sammutus, kun laturi lampenee liikaa (lamposulake laukeaa eikä laturia voi kayttä)
Latauskytkennän vaärä napaisuus voi aiheuttaa vaaran (lataa akku ainoastaan mukana tulevalla laturilla)
⑨ Alä havita sahkötyokalua ja paristoja tavallisen kotitalousjatteen mukana

KÄYTTÖ

Akun lataus ⑩

-uusien koneiden akku ei ole ladattu

! irrota latauslaite koneesta sen jälkeen kun lataus on valmis pidentäaksesi akun kayttöikää

TARKEAA HUOMIOITAVAA:

-lataamisen aikana akku voituntua lampimaltä, kun sitä kosketellaan; täm on normalia eikä merkki mistaan ongelmasta
-älä lataa alle 0^ :n tai yli 45^ :n lampötiloissa; akun ja latauslaite vaurioituvat siita

! uusi tai kauan käytämättä ollut akku saavuttaa tayden tehonsa vasta n. 5 lataus-purkausjakson jälkeen

-älä lataa akkua uudelleen
muutaman minuutin kayton jälkeen;
tämä saattaa vahentää kayttöikää ja
akun tehoa
-akkua ei saa jattaa luontoon eikä heittaa pois normaalin kotitalousjatteen tapaan (syr

⑨ muistuttaa tastä, kun käytöstä poisto tulee ajankohtaiseksi)

-jos on odotettavissa, etta tyokalua eikayteta pitkäan aikaan, on parasta irrottaa latauslaite virtalähteestä

Käynnistys/psäytys ①

Pyörintäsuunnan vaihto ⑫ -jos saatöä ei ole oikein asetettu vasen/oikea -asentoon, kytkinta A ② ei voi kaynnistaa! muuta pyörintäsuuntaa vain kun tyokalu on tãysin pysaytetytnä
- Kärkien vaihto ⑬
! älä käytä 25 mm ruuvauskärkia ilman magneettista kärjenpidintä C ②
! alä käytä kärkä, joiden varsi on vahingoittunut
- Automaattinen karalukitus - Mahdollistaa ruuvaamisen käsin, jostarpeellista (14)

VINKKEJÄ

Käytä oikeantyyppisiä kärkiä 15
! alä käytä vahingoittunutisiä kärkiä
! käytä vain kuusiokanta-kiinnityksellä varustettuja kärkiä
Kun ruvi vännetaan lahelle puun reunaa, pitäa porata esireikä ruuvia varten, jotta estetäan puun halkeaminen
Jotta laitteesta saataisiin mahdollisimman suuri hyöty, ruuvia on painettava tasaisesti, varsinkin ruuvia irrotettaessa
Vännettäessä ruuveja kovaan puuhun tulisi ensin porata esirekä
- Lisavinkkejä on tarjolla webosoitteessa www.skil.com

HOITO / HUOLTO

Tata tyokalua ei ole tarkoitettu ammattikayttoon
- Pidä koneesi ja latauslaite puhtaana! irrota latauslaite aina puhdistuksen ajaksi pistorasiasta
- Jos sahkötyokalussa/latauslaitteessa, huolellisesta valmistuksesta ja koestusmenettelysta huolimatta esiintyy vikaa, tulee korjaus antaa SKIL sopimushuollon tehtäväksi -toimita tyokalu tai latauslaite sitä osiin purkamatta lahimpään SKIL-huoltoon (osoitteet ja tyokalun huoltokaava ovat tarjolla web-osoitteessa www.skil.com) ostotodiste mukaan liitetynä

YMPÄRISTÖNSUOJELU

• Älå havitä sahkötyokalua, paristoja, tarvikkeita tai pakkausta tavallisen kotitalousjätteen mukana (koskee vain EU-maita)

-vanhoja sahkö- ja elektroniikkalaitteita koskevan EU-direktiivin 2012/19/ ETY ja sen maakohtaisten sovellusten mukaisesti käytetyt sahkötyokalut on toimitettava ongelmajätteen keräyspisteeseen ja ohjattava ympäristöystävälliseen kierräkykseen

-symboli ⑨ muistuttaa tasta, kun kaytosta poisto tulee ajankohtaiseksi

! poista akut ennen työkalun havittämista

• Akkujen poisto/hävittäminen ⑥! poista akut vain, jos ne ov tãysin tyhjät

-välta oikosulku suojaamalla akun navat paksulla teipillä

-heita akut hyväksyttyyn akkujen keräyspaikkaan

-akut rajahtavat, jos ne havitetaan polttamalla, joten ala missaan tapauksessa polta niitta

MELU/TARINA

• Mitattuna EN 60745 mukaan tyokalun melutasop on < 70 dB(A) (keskihajonta: 3 dB) ja tärinän voimakkuus < 2,5m / s^2 (kolmen suunnan vektorisumma; epavarmuus K = 1,5m / s^2

Tärinäsäteilytaso on mitattu standardin EN 60745 mukaisen standarditestin mukaisesti; sitä voidaan käyttaa verrattaessa yhtälaitetta toiseen sekä alustavana tärinalle altistumisen arviona käytettäessä laitetta manituissa käytötkoituksissa

-laitteen kaytto eri kayttotarkoituksiin
tai erilaisten tai huonosti
yllapidetyjen lisälitteiden
kanssa voi lisata merkittavasti
altistumistasa

-laitteen ollessa sammuksissa tai kun se on kaynnissä, mutta sillä ei

tehdä työta, altistumistaso voi olla
huomattavasti pienempi
! suojaudu tärinän vaikutuksilta
yllapitämällä laite ja sen
lisävarusteet, pitämällä kädet
lampiminä ja järjestämällä
työmenetelmät
