2436 AA - Kruvikeeraja SKIL - Tasuta kasutusjuhend

Tehnilised omadused	SKIL 2436 AA juhtmevaba kruvikeeraja, 36 V, maksimaalne pöördemoment 30 Nm, muutuva kiirusega 0-400/0-1500 p/min, 13 mm padrun
Kasutamine	Ideaalne puidu, metalli ja komposiitmaterjalide kruvimiseks ja lahtikeeramiseks
Hooldus ja remont	Puhastage regulaarselt padrunit, kontrollige aku seisukorda, vahetage kulunud osad vastavalt kasutusjuhendile
Ohutus	Kandke kaitseprille, vältige kokkupuudet veega, ärge kasutage tööriista nähtavate kahjustuste korral
Üldinfo	Kerge kaal, ergonoomiline, liitium-ioon aku, kiire laadimisaeg, 2-aastane garantii

Korduma kippuvad küsimused - 2436 AA SKIL

Kuidas laadida SKIL 2436 AA kruvikeerajat?

SKIL 2436 AA kruvikeeraja laadimiseks sisestage aku laadijasse ja ühendage laadija elektripistikuga. Laadija tuli süttib, mis näitab, et aku laadib.

Kui kaua võtab aku laadimine aega?

SKIL 2436 AA kruvikeeraja aku täislaadimiseks kulub umbes 1 kuni 2 tundi, sõltuvalt tühjenemise tasemest.

Kuidas kruvikeeraja otsikut vahetada?

Kruvikeeraja otsiku vahetamiseks tõmmake padrun lahti, eemaldage kulunud otsik, sisestage uus otsik ja vabastage padrun, et see lukustuks.

Mida teha, kui kruvikeeraja ei käivitu?

Kui kruvikeeraja ei käivitu, kontrollige, kas aku on korralikult laetud ja paigaldatud. Veenduge ka, et turvalukk poleks aktiveeritud.

Kuidas puhastada oma SKIL 2436 AA kruvikeerajat?

Kruvikeeraja puhastamiseks kasutage tolmu ja mustuse eemaldamiseks kuiva lappi. Vältige lahustite või agressiivsete kemikaalide kasutamist.

Milline on SKIL 2436 AA kruvikeeraja garantii?

SKIL 2436 AA kruvikeerajale kehtib tavaliselt 2-aastane garantii. Kontrollige kasutusjuhendist garantiitingimusi.

Kas kruvikeerajat võib kasutada kõvade materjalide puurimiseks?

SKIL 2436 AA kruvikeeraja on peamiselt mõeldud kruvimiseks, kuid seda võib kasutada ka kergete materjalide puurimiseks. Kõvema materjali puhul soovitatakse kasutada spetsiaalset puurmasinat.

Kuidas teada, millal aku tuleb välja vahetada?

Kui märkate aku tööaja märkimisväärset vähenemist või kui see enam ei lae, võib olla aeg aku välja vahetada.

KASUTUSJUHEND 2436 AA SKIL

• Parem/vasaku käiguga töörist on ettenähtud kruvide sisse- ja valjakeeramiseks puitu
• Töörist pole moeldud professionaalseks kasutamiseks
  Palun lugege kaesolev kasutusjuhend hoolikalt labi ja hoidke alles ③

TEHNILISED ANDMED ①

Max poordemoment tugeval kruvikeeramisreziimil

ISO 5393 kohaselt : 7Nm

SEADME OSAD ②

A Tööluliti (sisse/välja)
B Luliti poorlemissuuna muutmiseks
C Magnetadapter

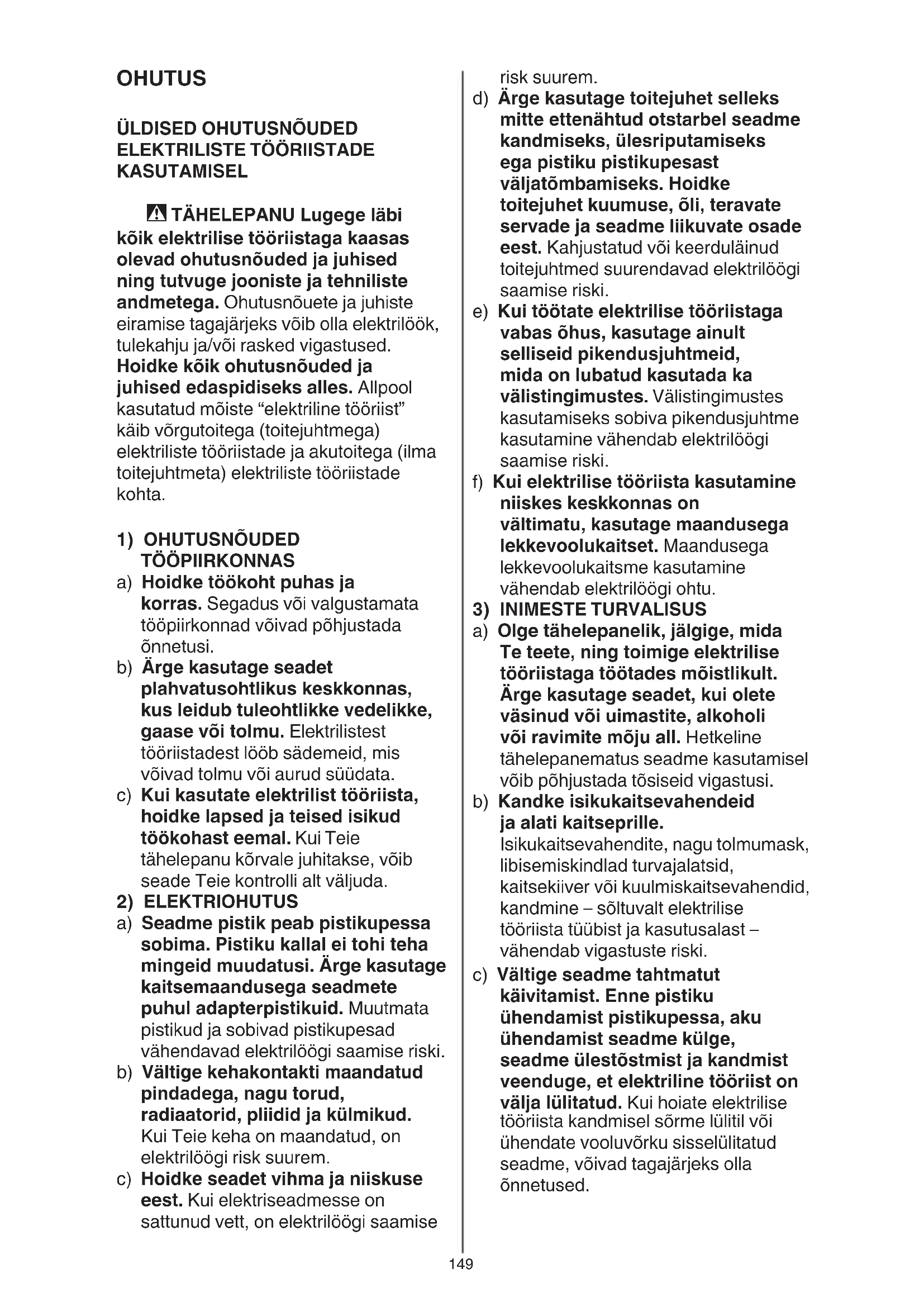

OHUTUS

ÜLDISED OHUTUSNÖUDED ELEKTRILISTE TÖÖRIISTADE KASUTAMISEL

TÄHELEPANU Lugege Iäbi kõik elektrilise tõöristaga kaasas olevad ohutusnõued ja juhised ning tutvuge jooniste ja tehniliste andmetega. Ohutusnõuete ja juhiste eiramise tagajäreks võib olla elektrilöök, tulekahju ja/vöi rasked vigastused. Hoidke kõik ohutusnõued ja juhised edaspidiseks alles. Allpool kasutud moiste "elektriline tõörist" käib vorgutoitega (toitejuhtmega) elektriliste tõöristade ja akutoitega (ilma toitejuhtmeta) elektriliste tõöristade kohta.

1) OHUTUSNOUDED TÖÖPIARKONNAS
a) Hoidke tokoht puhas ja korras. Segadus voi valgustamata too piirkonnad voivad pohjustada onnetusi.
b) Arge kasutage seadet plahvatusohtlikus keskkonnas, kus leidub tuleohtlikke vedelikke, gaase voi tolmu. Elektrilistest tooriistadest loob sademeid, mis voivad tolmu voi aurud suu data.
c) Kui kasutate elektrilist tooriista, hoidke lapsed ja teised isikud tookohast eemal. Kui Teie tahelepanu korvale juhitakse, voib seade Teie kontrolli alt valjuda.
2) ELEKTRIOHUTUS
a) Seadme pistik peab pistikupessa sobima. Pistiku kallal ei tohi teha mingeid muudatusi. Arge kasutage kaitsemaandusega seadmete puhul adapterpistikuid. Muutmata pistikud ja sobivad pistikupesad vahendavad elektrilooqi saamise riski.
b) Valtige kehakontakti maandatu pindadega, nagu torud, radiaatorid, pliidid ja külmikud. Kui Teie keha on maandatud, on elektrilöögi risk suurem.
c) Hoidke seadet vihma ja niiskuse eest. Kui elektriseadmesse on sattunud vett, on elektriloogi saamise

risk suurem.

d) Arge kasutage toitejuhet selleks mitte ettenahtud otstarbel seadmekandmiseks, ulesriputamiseksega pistiku pistikupesast valjatombamiseks. Hoidke toitejuhet kuumuse, oli, teravateservade ja seadme liikuvate osadeeest. Kahjustatud voi keerdulainud toitejuhtmed suurendavad elektrilogisaamise riski.
e) Kui tootate elektrilise tooristaga vabas ohus, kasutage ainult selliseid pikendusjuhtmeid, mida on lubatud kasutada ka valistingimustes. Valistingimustes kasutamiseks sobiva pikendusjuhtme kasutamine vahendab elektrloogisamise riski.
f) Kui elektrilise toorista kasutamine niiskes keskkonnas on valtimatu, kasutage maandusegalekkevoolukaitset. Maandusegalekkevoolukaitsme kasutamine vahendab elektrloogi ohtu.
3) INIMESTETURVALISUS
a) Olge tahelepanelik, jalgige, mida Te teete, ning toimige elektrilise tooriistaga tootades moistlikult. Arge kasutage seadet, kui olete vasinud voi uimastite, alkoholi voi ravimite moju all. Hetkeline tahelepanematus seadme kasutamisel voib pohjustada tosiseid vigastusi.
b) Kandke isikukaitsevahendeid ja alati kaitseprille. Isikukaitsevahendite, nagu tolmumask, libisemiskindlad turvajalatsid, kaitsekiiver voi kuulmiskaitsevahendid, kandmine -soltuvalt elektrilise toriista tuubist ja kasutusalast - vahendab vigastuste riski.
c) Vältige seadme tahtmatut käivitamist. Enne pistiku ühendamist pistikupessa, aku ühendamist seadme külge, seadme ülestöstmist ja kandmist veenduge, et elektriline töörist on välja lūlitatud. Kui hoiate elektrilise töörista kandmisel sörme lūlitil voi ühendate vooluvörku sisselūlitatud seadme, voivad tagajäreks olla onnetused.

d) Enne seadme sisselulitamist eemaldage selle kuljest reguleerimis- ja mutrivotmed. Seadme poorleva osa kuljes olev reguleerimis- voi mutrivoti voib pohjustada vigastusi.
e) Arge hinnake end üle. Vötke stabilne toöasend ja hoidke kogu aeg tasakaalu. Nii saate seadet ootamatutes olukordades paremini kontrollida.
f) Kandke sobivat roivastust. Arge kandke laiu riideid ega ehteid. Hoidke juuksed ja roivad seadme liikuvatest osadest eemal. Lotendavad riided, ehted voi pikad juuksed voivad sattuda seadme liikuvate osade vahele.
g) Kui on voimalik paigaldada tolmueemaldus- ja tolmukogumisseadiseid/ seadmeid, veenduge, et need oleksid seadmega ühendatud ja et neid kasutataks oigesti. Tolmueemaldusseadise kasutamine vahendab tolmust pohjustatud ohte.
h) Arge muutuge tooriista sagedasest kasutamisest holetuks ja arge eirake ohutusnoueid. Holetus voib sekundi murdosa jooksul kaasa tuua raskeid vigastusi.
4) ELEKTRILISTE TÖÖRIISTADE
HOOLIKAS KÄSITSEMINE JA
KASUTAMINE
a) Arge koormake seadet üle. Kasutage toö tegemiseks selleks ettenähtud elektrilist toöriista. Sobiva elektrilise toöriistaga toötate paremini ja turvalisemalt ettenähtud voïmsusvahemikus.
b) Arge kasutage elektrilist tooriista, mille luliti on rikkis. Elektriline tooriist, mida ei ole enam voimalik sisse ja valja lulitada, on ohtlik ning seda tuleb remontida.
c) Tömmake pistik pistikupesast valja ja/voi eemaldage seadmestaku, kui on eemaldatav, enne seadme reguleerimist, tarvikute vahetamist ja seadme arapanekut. See ettevaatusabinouvaldb seadmetahtmatut käivitamist.
d) Kasutusvalisel ajal hoidke elektrilisi tooriistu lastele kattesaamatult. Arge laske seadet

kasutada isikutel,kes seda eitunne voi pole siintoodud juhiseid lugenud. Kogenematute kasutajate kaes kujutavad elektrilised tooriistad ohtu.

e) Hoolitsege elektriliste tooriistade ja tarvikute eest korralikult. Kontrollige, kas seadme liikuvad osad funktsioneerivad korralikult ja ei kiildu kinni, ning ega moned osad ei ole katki voi sel maaral kahjustatud, et voiksid mojutada seadme tookindlust. Laske kahjustatud osad enne seadme kasutamist parandada. Paljude onnetuste pohjuseks on halvasti hooldatud elektrilised tooriistad.
f) Hoidke loiketarvikud teravad ja puhtad. Hoolikalt hoitud, teravate loikeservadega loiketarvikud kiilduvad harvemini kinni ja neid on lihtsam juhtida.
g) Kasutage elektrilist tooriista, lisavarustust, tarvikuid jne vastavalt siintoodud juhistele. Arvestage seejuures tootingimuste ja teostatava too iseloomuga. Elektriliste tooriistade kasutamine mitte ettenahtud otstarbel voib pohjustada ohtlikke olukordi.
h) Hoidke käepidemed ja haardepinnad kuiva ja puhtana ning vabana ölist ja märdeainetest. Libedad käepidemed ja haardepinnad ei luba tooriista ohutult käsitseda ja ootamatutes olukordades kontrolli all hoida.
5) AKUTÖRISTADE HOOLIKAS KASISEMINE JA KASUTAMINE
a) Laadige akusid ainult tootja poolt soovitatud akulaadjatega. Akulaadija, mis sobib teatud tuupi akudele, muutub tuleohtlikuks, kui seda kasutatakse teiste akudega.
b) Kasutage elektrilistes tööristades ainult selleks ettenähtud akusid. Teiste akude kasutamine voib pöhjustada vigastusi ja talekahjuohtu.
c) Hoidke kasutusel mitteolevad akud eemal kirjaklambritest, muntidest, vötmest, naeltest, kruvidest voi teistest väikestest metallesemetest, mis vöivad kontaktid omavahel ühendada.

Akukontaktide vahel tekkiva luhise tagajäreks voivad olla pletalu tulekahju.

d) Väärkasutuse korral vöib akuvedelik välja voolata. Vältige Sellega kokkupuudet. Juhusliku kokkupuute korral loputage kahjustatud kohta veega. Kui vedelik satub silma, pörrduge lisaks arsti poole. Väljavoolav akuvedelik vöib pöhjustada nahäärritusi vöi pôletusi.
e) Arge kasutage akut ega tooriista, mis on kahjustada saanud voi mida on modifitseritud. Kahjustada saanud voi modifitseritud akud voivad pohjustada tulekahju, plahvatuse, kehavigastusi ja varalist kahu.
f) Kaitske akut ja elektrilist töörista leekide ja väga körgete temperatuuride eest. Kokkupuude leekidega vöi üle 130^ temperatuuriga vöib pöhjustada plahvatuse.
g) Järgige kõiki laadimisjuhiseid ja arge laadige akut valjaspool juhistes märatletud temperatuurivahemikku. Nõuetele mittevastav laadimine voi laadimine valjaspool ettenähtud temperatuurivahemikku voib akut kahjustada ja suurendada tulekahju ohtu.
6) TEENINDUS
a) Laske seadet parandada ainult kvalifitseeritud spetsialistidel ja ainult originalvaruosadega. Nii tagate seadme pusimise turvalisena.
b) Arge kunagi käidelge kahjustada saanud akusid. Akusid voivad käidelda vaid tootja esindajad voi volitatud hooldekeskuse tötajad.

OHUTUSJUHISED AKUKRUVIKEERAJA KOHTA

ÜLDIST

Asbestisisaldava materjali tootlemine on keelatud (asbest voib tekitada vahki)
Värviga kaetud juhtmed, möned puiduliigid, mineraalid ja metall eraldavad tolmu, mis voib olla kahjulik

(kokkupuude tolmuga voi selle
sissehingamine voib seadme kasutajal
voi laheduses viibivatel inimestel
pohjustada allergilisi reaktsoone
ja/vo i hingamisteede haigusi);
kandke tolmumaski ja vajaduse
korral tootage kulgeuhendatava
tolmueemaldusseadmega

• Teatud tuüpi tolm on klassifitseritud kantserogeensena (nt tammest ja kasest eralduv tolm), eriti koos puidu niiskuse reguleerimiseks kasutatavate lisanditega; kandke tolmumaski ja vajaduse korral toötage kulgeühendatava tolmueemaldusseadmega
• Erinevate materjalide toötlemisel tekkiva tolmu käitlemisel tuleb järgida kehtivaid nõudeid
• Arge jatke tooriista/laadijat vihma katte
• Arge kasutage kahjustatud tooriista/laadijat; toimetage seade kontrollimiseks SKILI ametlikku lepingulisse tookotta
• Arge kunagi monteerie laadijat voi tõörijsta lahti
• Enne seadistustöde tegemist
  seadme kalln ting tarvikute vahetust,
  samuti enne seadme transportimist
  ja hoiustamist veenduge, et luliti B ② oleks keskasendis (lukustatud
  asendis)

LAADIMINE/AKUD

• Kasutage selle tööristaga ainult SKIL laadjat 2610S00087/2610399089
• Ule 8 aasta vanused lapsed ja isikud, kelle füusilised voi vaimsed voimed on piiratud voi kelle puuduvad seadme kasutamiseks vajalikud teadmised ja

kogemused,
tohivad
laadimisseadet
kasutada vaid
siis, kui nende
üle teostatakse
järevalvet voi
kui neile on antud
täpsed juhised
laadimisseadme
ohutuks
käsitsemiseks ja
kui nad moistavad
seadmega
kaasnepaid ohte
(vastasel korral tekib
valest käsitsemisest
pöhjustatud
kehavigastuste ja
yaralise kahju oht)

• Arge jätke lapsi järevalveta (seeläbi tagate, et lapsed ei hakka akulaadjiga mangima)

• Lapsed tohivad akulaadimisseadet hooldada ja puhastada vaid tāiskasvanute järevalve all

• Lopetage laadija kasutamine, kui selle toitejuhe voi pistik on kahjustatud; laske toitejuhe voi pistik kohe SKILI ametlikus lepingulises tokojas valja vahetada

• Umbritseva keskkonna lubatud temperatuur (töörista/laadijat/akut): -laadimisel 0...+45°C -töotamisel -20...+50°C -sällitamisel -20...+50°C

TARVIKUD

• SKIL tagab seadme Häireteta too üksnes originaaltvikute kasutamisel ENNE KASUTAMIST
• Kontrollige alati, kas vorgupinge ühtib laadija andesildil toodud pingega
  Valtige toedeldavas esemes olevatest kruvidest, naeltest vms pohjustatud kahjustusi; eemaldage need enne to alustamist
  Fikseerige torik (fiksaatorigakinnitatud voi kruustangide vahele pandud torik pusib kindlamini paigal kui lihtsalt kaega hoides)
• Varjatult paiknevate elektrijuhtmete, gaasi- voi veeturude avastamiseks kasutage sobivaid otsimisseadmeid voi põrduge kohaliku elektri-, gaasi- voi vee-ettevõtte poole (kokkupuutel elektrijuhtmetega tulekahju- ja elektröögioht; gaasitorustiku vigastamisel plahvatusoht; veetorustiku vigastamisel materiaalne kahju voi elektröögioht)

KASUTAMISE AJAL

Kui teostate toid, mille puhul voib kruvi tabada varjatud elektrjuhtmeid voi seadme enda toitejuhet, hoidke seadet ainult isoleeritud kaepidemetest (kontakt pinge all oleva elektrjuhtmega voib pingestada seadme metallosad ja pohjustada elektrilogi)
Kui seade tootab ebaharilikult voit teeb kummalist mura, lulitage see viivitamatult valja voi tommake laadija pistik pistikupesast valja LAADIJAL OLEVATE SUMBOLITE SELGITUS

③ Enne kasutamist tutvuge kasutusjuhendiga
④ Kasutage laadijat ainult sisetingimustes

⑤ Topeltisolatsioon (maandusjuhe pole vajalik)
6 Torkekindel isoleeriv transformaator (vooluallikas on transformaatori valjundist elektriliselt isoleeritud)
⑦ Automaatne valjalulitus laadijaulekuumenemisel (termokaitserakendub ja laadija muutub kasutiks)
⑧ Laadija valede pooluste ühendamine on ohtlik (kasutage aku laadimiseks ainult kaasasolevat laadjat)
9 Arge visake kasutuskolbmatuks muutunud elektrilisi tooriisto ja patareisid ara koos olmejäatmetega

KASUTAMINE

• Aku laadimine ①

-uued tooriistad ei ole laetud

! pärast laadimisprotsessi loppu on soovitav aku laadjast ára vötta, see pikendab aku eluiga OLULINE:

• laadimise käigus vöivad laadija ja
  aku soojeneda; see on normalne
  ega tähenda, et tegemist on rikkega

-tuleks valtida laadimist temperatuuridel alla 0^ jaule 45^ sest see voib laadjat ja akut oluliselt kahjustada

! uus või pikemat aega kasutamata aku saavutab täisvõimsuse alles umbes 5 laadimis-/tühjenemistsükli järel

-akut ei ole soovitav laadida igakordparast seadme luhiajalistkasutamist, kuna see voibsuurendada kulumist

-aku tuleb eeskirjadekohaselt kahjutustada, see ei tohi sattuda olmeprugi hulka (seda meenutab Teile sumbol 9

-kui Te tooriista pikemat aega eikasuta, on soovitav tommata laadija pistik pistikupesast valja

• Sisse/välja ①
• Pöörlemissuuna umberlulitamine 12

-kui luliti ei ole korralikult fikseerunud vasakus/paremas asendis, ei ole voimalik toolulite A ② vajutada

! pöörlemissuunda tohib muuta üksnes siis, kui seade on täielikult seiskunud

• Otsakute vahetamine ⑬

! ärge kasutage 25 mm pikkuseid

otsakuid ilma magnethoidikuga C ②

I arge kasutage kahjustatud varrega otsakuid

• Automaatne spindlukustus Voimaldab kruve vajadusel käsitsisisse ja valja keerata 14

TÖÖJUHISED

• Kasutage sobivaid otsakuid 15
  ! arge kasutage kahjustatud otsakuid
  ! kasutage üksnes kuuskantsabaga otsakuid
  Kruvi keeramisel puidu otsapiirkonda on soovitav auk ette puurida, et valtida puidu lohenemist
  Töörista optimaalseks kasutamiseks on vajalik pdev surve kruvile, eriti kruvi valjakeeramisel
  Kruvi keeramisel kovasse puitu on soovitav auk ette puurida
• Rohkem nōuandeid leiate Aadressil www.skil.com

HOOLDUS/TEENINDUS

Töörist pole moeldud professionaalseks kasutamiseks
- Hoidke toöriist ja laadija puhtad! enne laadija puhastamist tõmmake selle pistik pistikupesast valja
- Töörist/laadijat on hoolikalt valmistatud ja testitud; kui töörist/laadijat sellest hoolimata rikki läheb, tuleb see lasta parandada SKLi elektriliste käsitiöriistade volitatud remonditökojas

-saatke tooriist voi laadija
lahtimonteeritud koos
ostukvitungiga tarnijale voi
lahimasse SKILI lepingulisse
tökotta (aadressid ja tooriista
varuosade joonise leiate aadressilt
www.skil.com)

KESKKOND

• Arge visake kasutuskölmatuks muutunud elektrilisi tooriistu, patareisid, lisatarvikuid ja pakendeid ara koos olmejäatmetega (üksnes EL

liikmesriikidele)

-vastavalt Euroopa Parlamendi ja noukogu direktiivile 2012/19/EU elektri- ja elektronikaseadmete jaatmete kohta ning direktivi nouete kohaldamisele liikmesriikides tuleb kasutuskolmatuks muutunud elektrilised tooriistad koguda eraldi ja keskkonnasaastlikult korduvkasutada voi ringlusse votta -seda meenutab Teile sumbol! enne tooriist araviskamist eemaldage patareid

• Patareide eemaldamine/utiliseerimine 16

I eemaldage patareid vaid siis, kui need on taiesti tuhjad

-katke patareiklemmid kaitseks tugeva teibiga, et valtida luhise teket

-utiliseerimiseks viige pataeid vastavasse ametlikku kogumispunktti

-tulle visatud akud plahvatavad, seeparast ei tohi akut mingil pohjusel poletada

MURA/VIBRATSIOON

Vastavalt kooskolas normiga EN 60745 labi viidud mõotmistele on tooriista helirohk < 70 dB(A) (standardkorvalekalle:3dB) ja vibratsioon < 2,5m / s^2 (kolme telje vektorsumma; mõtemaaramatus K = 1,5m / s^2)

• Tekkiva vibratsiooni tase on mõodetud vastavalt standardis EN 60745 kirjeldatud standarditud testile; seda voib kasutada tõoriistade vordlemiseks ja tõriista kasutamisel ettenähtud tõdeks esineva vibratsiooni esialgseks hindamiseks -tõriista kasutamisel muudeks rakendusteks voi teiste/halvasti hooldatud tarvikute kasutamisel voib vibratsioon markimisväärsalt suureneda

-ajal, kui töörist on väljalūlitatud voi on kull sisselūlitatud, kuid tegelikult seda ei kasutata, vōib vibratsionn markimisvärselt vaheneda! enda kaitsmiseks vibratsiooni eest hooldage töörista ja selle tarvikuid korralikult, hoidke oma käed soojad ja tagage sujuv töökorraldus

（

L
