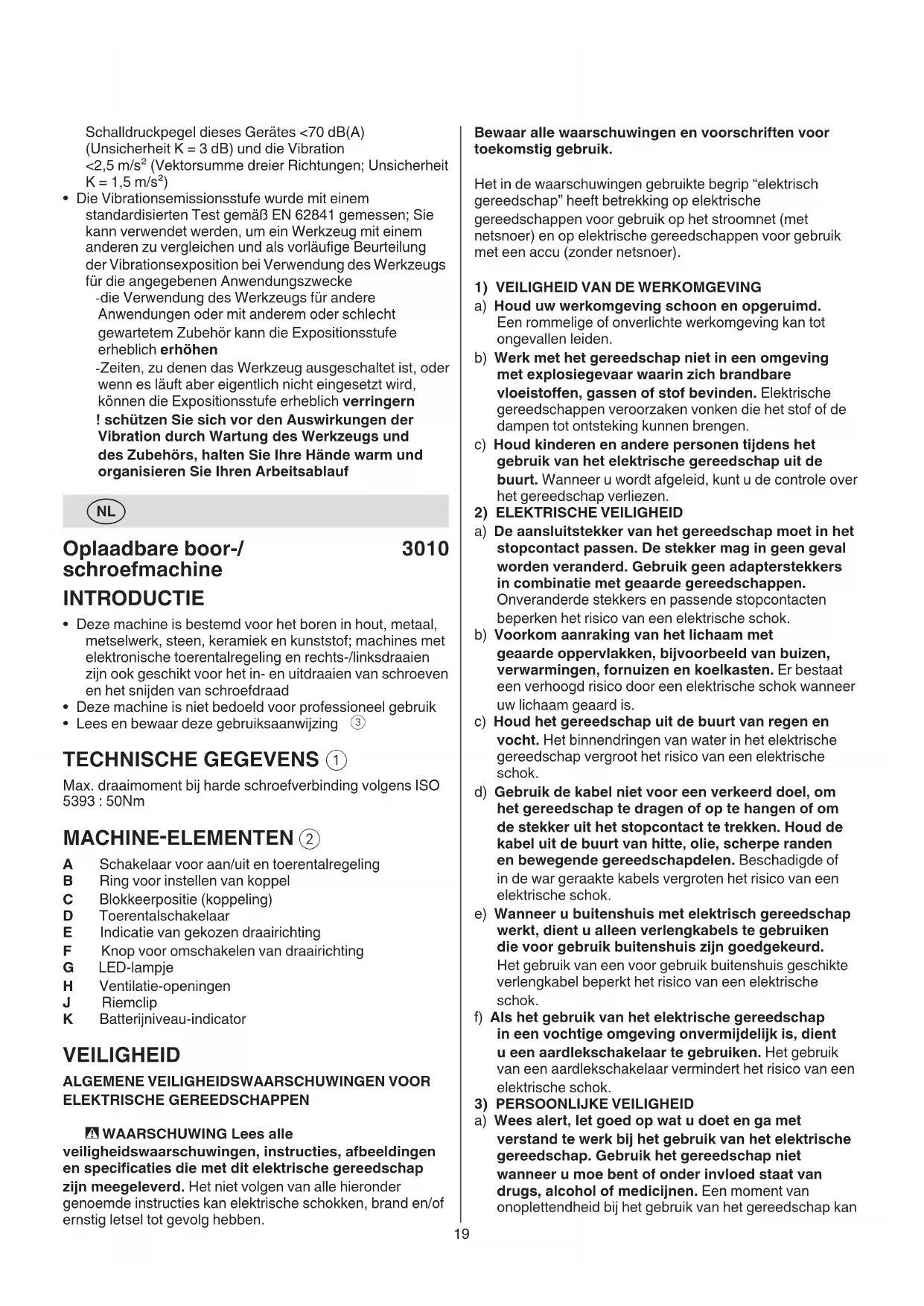

GEBRUIKSAANWIJZING 3010 AA SKIL

Oplaadbare boor-/ schroefmachine

3010

INTRODUCTIE

• Deze machine is bestemd voor het boren in hout, metaal, metselwerk, steen, keramiek en kunststof; machines met elektronische toerentalregeling en rechts-/linksdraaien zich ook geschikt voor het in- en uitdraaien van schroeven en het snijden van schroefdraad
• Deze machine is Niet bedoeld voor professioneel gebruik
  Lees en bewaar deze gebruiksaanwijzing ③

Max. draaimoment bij harde schroefverbinding volgens ISO 5393:50Nm

MACHINE-ELEMENTEN ②

A Schakelaar voor aan/uit en toerentalregeling
B Ring voor instellen van koppel
C Blokkerpositie (koppeling)
D Toerentalschakelaar
E Indicatie van gekozen draairichting
F Knop voor omschakelen van draairichting
G LED-lampje
H Ventilatie-openingen
J Riemclip
K Batterijniveau-indicator

VEILIGHEID

ALGEMENE VEILIGHEIDSWAARSCHUWINGEN VOORE ELEKTRISCHE GEREEDSCHAPPEN

WAARSCHUWING Lees alle
veiligheidswaarschuwingen, instructies, afbeeldingen
en specificaties die met dit elektrische gereedschap
zijn meegeleverd. Het Niet volgen van alle hieronder
genoemde instructies kan elektrische schokken, brand en/of
ernstig letsel tot gevolg hebben.

Bewaar alle waarschuwingen en voorschriften voor toekomstig gebruik.

Het in de waarschuwingen gebruikte begrip "elektrisch gereedschap" heeft betrekking op elektrische gereedschappen voor gebruik op het stroomnet (met netsnoer) en op elektrische gereedschappen voor gebruik met een accu (zonder netsnoer).

1) VEILIGHEID VAN DE WERKOMGEVING

a) Houd uw werkomgeving schoon en opgeruimd. Een rommelige of onverlichte werkomgeving kan tot ongevallen leiden.
b) Werk met het gereedschap Niet in een omgeving met explosiegevaar waarin zich brandbare vloeistoffen, gassen of stof bevinden. Elektrische gereedschappen veroorzaken vonken die het stof of de dampen tot ontsteking konnen brengen.
c) Houd kinderen en andere personenijdens het gebruik van het elektrische gereedschapuit de buurt. Wanner u worden afgeleid, kunt u de controle over het gereedschap verliezen.
a) De aansluitstekker van het gereedschap moet in het stopcontact passen. De stekker mag in geen geval worden veranderd. Gebruik geen adapterstekkers in combinatie met geaarde gereedschappen.

3) PERSOONLIJKVEVEILIGHEID

Onveranderde stekkers en passende stopcontacten beperken het risico van een elektrische schok.
b) Voorkom aanraking van het lichaam met geaarde oppervlakken, bijvoorbeeld van buizen, verwarmingen, fornuizen en koelkasten. Er bestaat een verhoogd risico door een elektrische schok wanner uw lichaam geaard is.
c) Houd het gereedschap uit de buurt van regen en vocht. Het binnendringen van water in het elektrische gereedschap vergroot het risico van een elektrische schok.
d) Gebruik de kabel Niet voor een verkeerd doel, om het gereedschap te dragen of op te hangen of om de stekker uit het stopcontact te trekken. Houd de kabel uit de buurt van hitte, olie, scherpe randen en bewegende gereedschapdelen. Beschadigde of in de war geraakte kabels vergroten het risico van een elektrische schok.
e) Wanneer u buitenshuis met elektrisch gereedschap werk, dient u alleen verlangkabels te gebruiken die voor gebruik buitenshuis zijn goedgekeurd. Het gebruik van een voor gebruik buitenshuis geschiktte verlangkabel beperkt het risico van een elektrische schok.
f) Als het gebruik van het elektrische gereedschap in een vochtige omgeving onvermijdelijk is, dient u een aardlekschakelaar te gebruiken. Het gebruik van een aardlekschakelaar vermindert het risico van een elektrische schok.
a) Wees alert, let goed op wat u doet en ga met verstand te werk bij het gebruik van het elektrische gereedschap. Gebruik het gereedschap Niet wanner u moe bent of onder invloed staat van drugs, alcohol of medicijnen. Een moment van onoplettendheid bij het gebruik van het gereedschap kan

tot ernstige verwondingen leiden.

b) Draag persoonlijke beschermende uitrusting en altijd een veiligheidsbril. Het dragen van persoonlijke beschermende uitrusting zoals een stofmasker, slipvaste werksochoenen, een veiligheidshelm of gehoorbescherming, afhankelijk van de aard en het gebruik van het elektrische gereedschap, vermindert het risico van verwondingen.
c) Voorkom per ongeluk inschakelen. ControllerDat het elektrische gereedschap uitgeschakeld isvoordat u de stekker in het stopcontact steekt ofde accu aansluit en voordat u het gereedschapoppakt of draagt. Wanner u bij het dragen van hetelektrische gereedschap uw vinger aan de schakelaarhebt of wanner u het gereedschap ingeschakeld op de stroomvoorziening aansluit, kan dit tot oncevallen leiden.
d) Verwijder instelgereedschappen of schroefsleutels voordat u het gereedschap inschakelt. Een instelgereedschap of sleutel in een draaiend deel van het gereedschap kan tot verwondingen leiden.
e) Probeer nicht ver te reiken. Zorg ervoor dat u stevig staat en steeds in evenwicht blijft. Daardoor kurz u het gereedschap in onverwachte situatuies beter onder controle honden.
f) Draag geschikte kleding. Draag geen loshangende kleding of sieraden. Houd haren en kleding uit de buurt van bewegende delen. Loshangende kleding, sieraden en lange haren können door bewegende delen worden meegenomen.
g) Wonneer stofafzuiigings- of stofopvangvoorzieningen kuren worden gemonteerd, dient u zich ervan te verzekeren dat dezeijken aangesloten en juist worden gebruikt. Het gebruik van een stofafzuiiging beperkt het gevaar door stof.
h) Ondanks het feit dat u eventueel heel goed vertrouwd bent met het gebruik van gereedschappen, moet u ervoor zorgen dat u Niet nonchalant worden en verilgheidsvoorschriften voor het gereedschap gaat negeren. Een onoplettende handeling kan binnen een fractie van een seconde ernstig letsel veroorzaken.
4) GEBRUK EN ONDERHOUD VAN ELEKTRISCHE GEREEDSCHAPPEN
a) Overbelast het gereedschap Niet. Gebruik voor uw werkzaamheden het waarvoor bestemde elektrische gereedschap. Met het passende elektrische gereedschap werkt u better en veiliger binnen het aangegeven capaciteitsbereik.
b) Gebruik geen elektrisch gereedschap waarvan de schakelaar defect is. Elektrisch gereedschap dat Nieteer kan worden in- of uitgeschakeld, is gevaarlijk en moet worden gerepareerd.
c) Trek de stekker uit het stopcontact en/of neem de accu (indien uitneembaar) uit het elektrische gereedschap voordat u het elektrische gereedschap instelt, accessoires wisselt of het elektrische gereedschap opbergt. Deze voorzorgsmaatregel voorkomt onbedoeld starten van het elektrische gereedschap.
d) Bewaar nicht-gebrukte elektrische gereedschappen buiten bereik van kinderen. Laat het gereedschap nicht gebruiken door Personen die er nicht mee vertrouwd zijn en deze aanwijzingen Niet hebben

gelezen. Elektrische gereedschappen zijn gevaarlijk wanneer deze door onervaren Personen worden gebruikt.
e) Verzorg het gereedschap zorgvuldig. Controller of bewegende delen van het gereedschap correct functioneren en Niet vastklemmen en of onderdelen zodanig gebroken of beschadigd zich dat de werking van het gereedschap nadelig worden beinvloed. Laat beschadigde delen repareren voordat u het gereedschap gezruikt. Veel ongevallen hebben hun oorzaak in slecht onderhonden elektrische gereedschappen.
f) Houd snijdende inzetgereedschappen scherp en schoon. Zorgvuldig onderhoden snijdende inzetgereedschappen met scherpe snijkanten klemmen minder snel vast en zich gemakkelijker te geleiden.
g) Gebruik elektrische gereedschappen, toebehoren, inzeitgereedschappen en dergelijkke volgens deze aanwijzingen. Let waar bij op de arbeitsomstandigheden en de uit te voeren werkzaamheden. Het gebruik van elektrische gereedschappen voor andere dan de voorziene toepassingen kan tot gevaarlijke situatuies leiden.
h) Houd handgrepen en greepvlakken droog, schoon en vrij van olie en vet. Gladde handgrepen en greepvlakken verhinderen dat het gereedschap in onverwachtete situatuies veilig kan worden gezendeerd en bediend.
5) GEBRUIK EN ONDERHOUD VAN ACCUGEREEDSCHAPPEN
a) Laad accu's alleen op in opladers die door de fabrikant worden geadviseerd. Voor een oplader die voor een bepaald type accu geschikt is, bestaat brandgevaar wanner deze met andere accu's worden gezruikt.
b) Gebruik alleen de waarvoor bedoelde accu's in de elektrische gereedschappen. Het gebruik van andere accu's kan tot verwondingen en brandgevaar leiden.
c) Voorkom aanraking van de Niet-gebruekte accu met paperclips, munten, sleutels, spijkers, schroeven en anderekleine metalen voorwerpen die overbrugging van de contacten kannenveroorzaken. Kortsluiting tussen de accucontacten kan brandwonden of brand tot gevolg hebben.
d) Bij verkeerd gebruik kan vloeistof uit de accu lekken. Voorkom contact. Spoel bij onvoorzien contact met water af. Wanner de vloeistof in de ogen komt, dient u bovendien een arts te raadplegen. Gelekte accuvloeistof kan tot huidirritaties en verbrandingen leiden.
e) Gebruik accu of gereedschap nicht, als deutsche beschadigd of verandererd zich. Beschadigde of veranderde accu's künnen onvoorspelbaar gedrag vertonen, waardoor een brand, explosie of het gevaar van letsel kan ontstaan.
f) Stel accu of gereedschap Niet bloot aan vuur of overmatige temperaten. Blootstelling aan vuur of temperaturen boven 130^ kan een explosieveroorzaken.
g) Volg alle aanwijzingen voor het laden en laad de accu of het gereedschap Niet buiten het temperatuurbereik dat in de aanwijzingen is vermeld. Verkeerd laden of laden bij temperaturen buiten het vastgelegde bereik kan de accu beschadigen en het

risico van brand vergroten.

6) SERVICE
a) Laat het gereedschap alleen repareren door gekwalificeerd en vakkundig personeel en alleen met originele verrangingsonderdelen. Daarmee worden gewaarborgd dat de veiligheid van het gereedschap in stand blijft.
b) Voer nooit servicewerkzaamheden aan beschadigde accu'suit. Service van accu's dient uitsluitend te worden uitgevoerd door de fabrikant of erkende servicewerkplaatsen.

VEILIGHEIDSVOORSCHRIFTEN VOOR OPLAADBARE BOOR-/SCHROEFMACHINES

1) VEILIGHEIDSVOORSCHRIFTEN VOOR ALLE WERKZAAMHEDEN

a) Houd het elektrische gereedschap vast aan de geïsoleerde greepvlakken als u werkzaamhedenuitvoert waar bij het inzetgereedschap of de schroef verborgen stroomleidingen kan raken. Contact met een onder spanning staande leiding kan ook metalen delen van het elektrische gereedschap onder spanning zetten en tot een elektrische schok leiden.
2) VEILIGHEIDSVOORSCHRIFTEN VOOR HET GEBRUIK VAN LANGE BOORBITS
a) Werk nooit met hogere snelheden dan de maximale snelheid van de boorbit. Bij hogere snelheden kan de bit gaan buigen als men hem vrij maar draaien zonder contact met het werkstuk, wat persoonlijk letsel tot gevolg kan hebben.
b) Begin alkijd bij lage snelheid te boren en met de punt van de boor in contact met het werkstuk. Bij hogere snelheden kan de bit gaan buigen als men hem vrij maar draaien zonder contact met het werkstuk, wat persoonlijk letsel tot gevolg kan hebben.
c) Oefenuitsluitend kracht uit in de directe richting van de bit en oefen geen excessieve kracht uit. Bits kunnen buigen waardoor ze kuren breken of men de controle verliest, met persoonlijk letsel als gevolg.

ALGEMEEN

• Stof van materiaal zoals loodhoudende verf, sommige houtsoorten, mineralen en metaal kuren schadelijk zijn (contact met of inademing van de stof kan allergische reacties en/of ademhalingsziekten bij gebruiker of omstandersveroorzaken);draag een stofmasker en werk met een stofopvang-voorziening als die kan worden aangesloten
• Bepaalde soorten stof zich en geclassificeerd als kankerverwekkend (zoals stof van eiken en beuken), met name in combinatie met toevoegingsmiddelen voor houtverzorging; draag een stofmasker en werk met een stofopvang-voorzieening als die kan worden aangesloten
• Neem voor de door u te bewerken materialen de nationale voorschriften aangaande stofopvang
• Bewerk gegen asbesthoudend materiaal (asbest geldt als kankerverwekkend)
  Zorg ervoor, dat knop F in de midden- (blokkeer-) positie staat, voordat u de machine instelt of accessoires verwisselt, en ook wanner u de machine draagt of opbergt

ACCESSORIES

• SKIL kan alleen een correcte werkig van de machine

garanderen, indien originele accessoires worden gebruikt.

• Gebruik alleen accessoires met een toegestaan toerental, dat minstens even hoog is als het hoogste onbelaste toerental van de machine

VOOR GEBRUIK

• Voorkom schade, die kan ontstaan door schroeven, spijkers en andere voorwerpen in uw werkstuk; verwijder deze, voordat u aan een karwei begint
• Zet het werkstuk vast (een werkstuk, dat is vastgezet met klemmen of in een bankschoef, zit steiger vast dan wanner het met de hand worden vastgehonden)
• Gebruik een geschikt detectieapparaat om verborgen stroom-, gas- of waterleidingen op te sporen of raadpleeg hetplaatselijke energie-of waterleidingbedrijf (contact met elektrische ledingen kan tot brande of een elektrische schok leiden; beschadiging van een gasleiding kan tot een explosie leiden; breuk van een waterleiding veroorzaakt materiele schade en kan tot een elektrische schok leiden)

BATTERIJEN

• De geleverde batterij is deels opgeladen (om een volledige capaciteit van de batterij te garanderen,要去 u de batterij volledig opladen in de oplader voordat u uw elektrische gereedschap voor de eerste keer gebruikt)
• Gebruik uitsluitend de volgende batterijen en opladers voor deze machine

-SKIL-batterij: BR1*31***

-SKIL-oblader: CR131***

• Gebruik de batterij Niet, wanneer deze beschadigd is; verwang deze onmiddelijk
  Haal de batterij Niet uit elkaar
• Stel machine/batterij Niet bloot aan regen
• Toegestane omgevingstemperatuur (machine/oplader/batterij):

-bij het laden 4...40°C
-bij het gebruik -20...+50°C
-bij opslag-20...+50°C

UITLEG VAN SYMBOLEN OP MACHINE/BATTERIJ

③ Lees de gebruiksaanwijzing voor gebruik
④ Batterijen exploden als zij in vuur worden gegood, dus verbrand de batterij in geen geval
⑤ Bewaar de machine/oplader/batterij op een plaats, waar de temperatuur Niet hoger dan 50^ kan worden
⑥ Geef elektrisch gereedschap en batterijen nicht met het huisvuil mee

GEBRUIK

• Gecombineerde schakelaar voor aan/uit en toerentalregeling A ②
  -regel het toerental traploos van 0 tot maximum door deschakelaar dieper in te drukken

• Opladen batterij
  ! lees de veiligheidswaarschuwingen en -voorschriften die bij de oplader worden geleverd

• Verwijderen/installeren van de batterij ②
• Bevestigen van de riemclip ⑦
  -bevestig de riemclip J aan de boor met de geleverde schroef.
• Batterijniveau-indicator 8
  -druk op de batterijniveau-indicatorkop K om het huidige batterijniveau aan te Geven.
• Omschakelen van draairichting ⑨
  -als de omkeerschakelaar Niet in de uiterste stand op links/rechts staat, kan schakelaar A ② Niet ingedrukt

worden

! schakel de draairichting alleen om als de machine volledig stilstaat

• Verwisselen van bits 10

! gekruik geen bits met een beschadigde schacht

• Instelbaar koppel (VariTorque) ⑪

-het afgegeven koppel zal toenemen als koppelingsring B wordt versteld van positie 1aar positie 17; in positie C is de koppeling geblokkeerd, hetgeen zware schroefen boorwerkzaamheden möglichk maakt

-voor het indraaien van schroeven met VariTorque positie 1 beginnen en het koppel verhogen, totdat degewenste diepte is bereikt

-zet schakelaar D op het gewenste toerental! bedien de toerentalschakelaar alleen als de machine langzaam loopt

1

-laag toerental

-hoog koppel

-voor schroeven en boren van grote diameters

-voordraadtappen

2

-hoog toerental

-lager koppel

-voor klopboren

-voor boren vankleine diameters

• Batterijbescherming

Schakelt de machine uit of voorkomt dat de machine

wordtaangezet, wanner

-de belasting te hoog is

-de batterijtemperatuur ligt Niet binnen het toegestane

bedrijfstemperatuarbereik van -20 tot +50°C

-de lithium-ionbatterij bijna leeg is (ter bescherming gegen diepe ontlading)

! blij nicht op de aan/uit-schakelaar drukken nadat de machine automatisch is uitgeschakeld; de batterij kan beschadigd worden

LED-lampje G 13

-LED-lamp G gaat automatisch branden bij het activeren van schakelaar A(13)

Vasthouden en leiden van de machine 14

! houd de machine tijdens het werk.altijd vast bij het(de) grijs-gekleurde greepvlak(ken)

-houdventilatie-openingenH ② onbedekt

-oefen Niet te veel druk uit;That de machine het werk voor u doen

TOEPASSINGSADVIES

• Gebruik de juiste bits 15
  ! gebruikuitsluitend scherpe bits
• Bij het boren in ijzerhoudende metalen
  -een kleiner gat voorboren, wanner een groot gat nodig is
  -vet de boorpunt af en toe met olie in
• Altijd een gat voorboren bij het schroeven in/vlakbij de kopse- of zijkant van hout
• Voor een optimaal gebruik van uw machine is het nodig stevig op de schroef te drukken, met name bij uittdraaien
• Voor het indraaien van schroeven in hard hout dient een gat voorgeboard te worden
  Splintervrijboren inhout 16
• Stofvrijboren im muren 17

Boren in tegels zonder uitglieden 18
Voor meer informatatiezie www.skil.com

ONDERHOUD / SERVICE

• Deze machine is Niet bedoeld voor professioneel gebruik
• Houd machine altijd schoon (met name de ventilatieopeningen H ②

! verwijder voor het reinigen de batterijuit de machine

• Mocht het elektrische gereedschap ondanks zorgvuldige fabricage- en testmethoden noch defect raken, dient de reparatie te worden uitgevoerd door een erkende klantenservice voor SKIL elektrische gereedschappen
• stuur de machine ongedemonteerd, samen met het aankoopbewijs, maar het verkoopadres of het dichtst bijzijnde SKIL service-station (de adressen evenals de onderdelentekening van de machine vindt u op www.skil.com)
  Denk erom, dat beschadigingen als gevolg van overbelasting of onjuist gebruik van de machine nicht onder de garantie vallen (voor de garantievoorwaarden van SKIL zie www.skil.com of raadpleeg uw dealer)

MILIEU

• Geef elektrisch gereedschap, batterijen, accessoires en verpakkingen nicht met het huisvuil mee (alleen voor EU-landen)

-volgens de Europese richtlijn 2012/19/EG inzake oude elektrische en elektronische apparaten en de toepassing waarvan binnen de nationale wetgeving, dient afgedankt elektrisch gereedschap gescheiden te worden ingezameld en te worden afgevoerd maar een recycle-bedrijf, dat voldoet aan de geldende milieu-eisen
-symbool ⑥ zal u in het afdankstadium hieraan herinneren

! bescherm de batterij-contacten met stevig plankband voordat ze afgedankt worden, om kortsluiting te voorkomen

GELUID/VIBRATIE

Gemeten volgens EN 60745 bedraagt het geluidsdrukniveau van deze machine < 70 dB(A) (onzekerheid K = 3 dB) en de vibratie < 2,5m / s^2 (vectorsom van drie richtingen; onzekerheid K = 1,5m / s^2

• Het trillingsemmissieniveau is gemeten in overeenstemming met een gestandaardiseerde test volgens EN 62841; deze mag worden gezebuikt om twee machines met elkaar te vergelijkden en als voorlopige beordeling van de blootstelling aan trilling bij gezebruik van de machine voor de vermelde toepassingen

-gebruik van de machine voor andere toepassingen, of met andere of slecht onderhonden accessoires, kan het blootstellingsniveau aanzienlijk verhogen
-wanneer de machine isuitgeschakeld of wonneer\ deze loopt maar geen werk verricht, kan dit het\ blootstellingsniveau aanzienlijk reduceren

! bescherm uzelf gegen de gevolgen van trilling door de machine en de accessoires te onderhonden, uw handen warm te honden en uw werkwijze te organiseren
