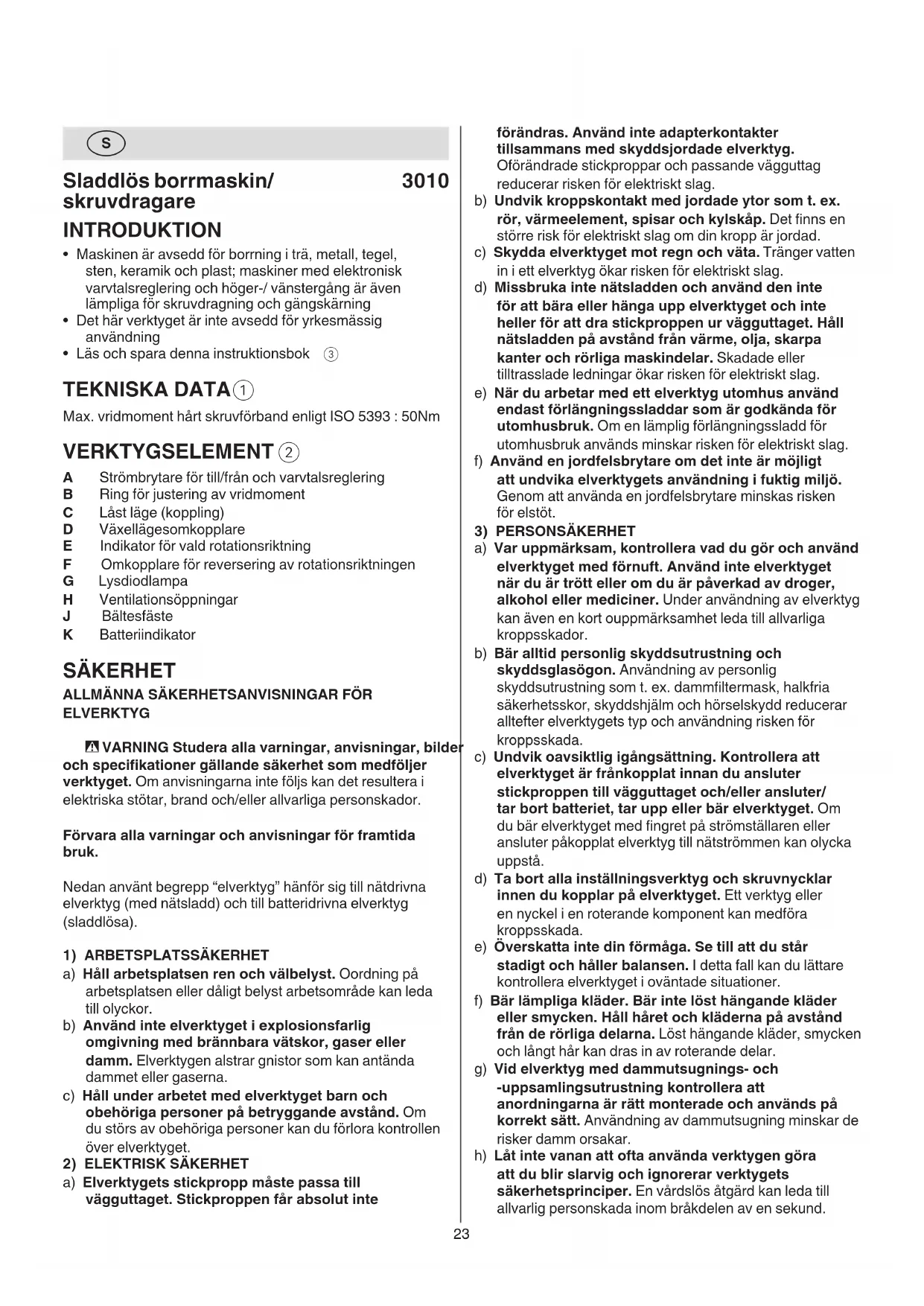

BRUKSANVISNING 3010 AA SKIL

• Maskinen ar avsedd for borning i tra, metall, tegel, sten, keramik och plast; maskiner med elektronisk varvvalsreglering och hoger-/ vänstergång ar även lampliga for skruvdragning och gangskärning
• Det har verktyget ar inte avsedd for yrkesmagg anvandning
• Lás och spara denna instruktionsbok ③

TEKNISKA DATA①

Max. vridmoment hårt skruvforband enligt ISO 5393 : 50Nm

VERKTYGSELEMENT ②

A Strömbrytare für till/från och varvitalsreglering
B Ring for justering av vridmoment
C Last lage (koppling)
D Vaxellagesomkopplare
E Indikator for valid rotationsriktning
F Omkopplare for reversing av rotationsriktningen
G Lysdiodlampa
H Ventilationsöppninger
J Bältesfaste
K Batteriindikator

SÄKERHET

ALLMÄNNASÄKERHETSANVISNINGAR FÖRELVERKTYG

VARNING Studera alla varninger, anvisninger, Bilder och specifikationer gällande sakerhet som medfoljer verktyget. Om anvisingarna inte följs kan det resultera i elektriska stötar, brand och/eller allvarliga personskador.

Förvara alla varninger och anvisningar for framtida bruk.

Nedan anvant begrapp "elverktyg" hänfor sig till natdrivna elverktyg (med natsladd) och till batteridrivna elverktyg (sladdlosa).

1) ARBETSPLATSSAKERHET

a) Häll arbetsplatsen ren och välbelyst. Oordning på arbetsplatsen eller dalgigt belyst arbetsomrade kan leda till olyckor.
b) Använd inte elverktyget i explosionsfarlig omgivning med brännbara vätskor, gaser aller damm. Elverktygen alstrar gnistor som kan anteanda dammet aller gaserna.
c) Håll under arbetet med elverktyget barn och obehöriga personer på betryggande avständ. Om du störsvä obehöriga personer kan du förlora kontrollen über elverktyget.
2) ELEKTRISK SÄKERHET
a) Elverktygets stickpropp maste passa till vagguttaget. Stickproppen far absolut inte

forandras. Använd inte adapterkontaktert tillsammans med skyddsjordade elverktyg.

Oforandrade stickproppar och passande vagguttag reducerar risken for elektriskt slag.

b) Undvik kroppskontakt med jordade ytor som t. ex. ror, varmeelement, spasar och kylskap. Det finns en storre risk for elektriskt slag om din kropp ar jordad.
c) Skydda elverktyget mot regn och vata. Tränger vatten in i ett elverktyg ökar risiken for elektriskt slag.
d) Missbruka inte natsladden och använd den inte För att bara eller hangsa upp elverktyget och inte heller För att dra stickproppen ur vagguttaget. Håll natsladden på avständ frän varme, olja, skarpa kanter och rörliga maskindelar. Skadade eller tilltrasslade ledninger ökar risken for elektriskt slag.
e) När du arbetar med att elverktyg utomhus anvand endast forlängningssladdar som ar godkända for utomhusbruk. Om en lamplig forlängningssladd for utomhusbruk används minskar risken for elektriskt slag.
f) Använd en jordfelsbrytare om det inte ar möjigt att undvika elverktygets användning i fuktig miljo. Genom att använda en jordfelsbrytare minskas risiken for elstöt.

3) PERSONSAKERHET

a) Var uppmärksam, kontrollera vad du gör och använd elverktyget med fornuft. Använd inte elverktyget;när du ar trött ell er om du ar paverkad av droger, alcohol eller mediciner. Under användning av elverktyg kan även en kort ouppmärksamhet leda till allvarliga kroppsskador.
b) Bär alltid personlig skyddsutrustning och skyddsglasogon. Använding av personlig skyddsutrustning som t. ex. dammfiltermask, halkfria sakerhetsskor, skyddshjalm och hörskelskydd reducerar alltefter elverktygets typ och använding risiken for kroppsskada.
c) Undvik oavsiktlig igangsattning. Kontrollera att elverktyget ar frankopplat innan du ansluter stickproppen till vagguttaget och/eller ansluter/ tar bort batteriet, tar upp erlar ber elverktyget. Om du bar elverktyget med fingret pa stromstallaren erer ansluter pakopplat elverktyg till natstrommen kan olycka uppsta.
d) Ta bort alla inställningsverktyg och skruvnycklar innen du koplar pa elverktyget. Ett verktyg aller nyckel i en roterande component kan medforakroppsskada.
e) Overskatta inte din fomåga. Se till att du stär stadigt och häller balansen. I detta fall kan du lättare kontrollera elverktyget i oväntade situationer.
f) Bar lampliga klader. Bär inte lost hängande kläder eller smycken. Håll haret och kläderna pa avstand frän de rörliga delarna. Lõst hängande kläder, smycken och langt har kan dras in av roterande delar.
g) Vid elverktyg med dammutsugnings- och -uppsamlingsutrustning kontrollera att anordningarna ar ratt monterade och anvands på korrekt satt. Använding av dammutsugning minskar de risker damm orsakar.
h) Låt inte vanan att ofta använda verktygen góra att du blir slarvig och ignorerar verktygets sakerhetsprinciper. En vardslós átgård kan leda till allvarlig personskada inom brådkelen av en sekund.

4) OMSORGSFULL HANTERING OCH ANVÄNDNING AV ELVERKTYG
a) Überbelastainte elverktyget. Använd für aktuellt arbete avsett elverktyg. Med ett lampligt elverktyg kan du arbeta bättre och sakkrare inom angivet effektområde.
b) Ett elverktyg med defekt stromställare fär inte langre användas. Ett elverktyg som inte kan kopplas in erller ur ar farligt och maste repareras.
c) Dra stickproppen ur vagguttaget och/eller ta bort batteriet, om det kan tas ut ur elverktyget, innan installninger utfors, tillbehorsdilar byts ut ell er elverktyget lagras. Denna skyddsagrd forhindrar oavsiktlig inkoppling av elverktyget.
d) Forvara elverktygen oåtkomliga for barn. Låt elverktyget inte användas av personer som inte ar förtrogna med dess användning eller inte LASTenna anvising. Elverktygen ar farliga om de används av oerfarna personer.
e) Underhäll elverktyg och tillbehör omsorgsfullt. Kontrollera att rörliga componenter fungerar felfritt och inte kärvar, att componenter inte brustit aller skadats; orsaker som kan leda till att elverktygets Funktioner paverkas menligt. Låt skadade delar repareras innan elverktyget Återanvänds. Många olyckor orsakas av dāligt skötta elverktyg.
f) Häll skärverktygen skarpa och rena. Omsorgsfullt sköttta skärverktyg med skarpa eggarkommen inte sa latt i klåm och går lättare att styra.
g) Använd elverktyget, tillbehör, insatsverktyg osv. enligt dessa anvisningar. Ta hansyn till arbetsvillkoren och arbetsmomenten. Används elverktyget på icede andamalsenigt satt kan farliga situationer uppsta.
h) Häll handtag och greppytor torra, rena och fria frän olja och fett. Hala handtag och greppytor ger ingen söker hantering och kontroll över verktyget i ovängtade situationer.
5) OMSORGSFULL HANTERING OCH ANVÄNDNING AV SLADDLOSA ELVERKTYG
a) Ladda batterierna endast i de laddare som tillverkaren rekommenderat. Om en laddare som ar avsedd for en viss typ av batterier anvands for andra batterityper finns risk for brand.
b) Använd endast batterier som ar avsedda for aktuellt elverktyg. Används andra batterier finns risk for kroppsskada och brand.
c) Häll gem, mynt, nycklar, spikar, skruvar och andra små metallföremål på avständ frän reservbatterier För att undvika en bygling av kontakterna. En kortslutning av batteriets kontakter kan leda till brännskador eller brand.
d) Om batteriet används på fel satt finns risk für att vatska rinner ur batteriet. Undvik kontakt med vatskan. Vid oavsiktlig kontakt spelà med vatten. Om vatskakommen ikontakt med ögonen uppsök dessutom lakare. Batterivatskan kan medforahudirritation ellbrännskada.
e) Använd inte batteriet eller verktyg som är skadade aller modifierade. Skadade aller modifierade batterier kan bete sig ovändat vilket leder till brand, explosion aller risk För personskador.
f) Du sca inte exponera ett batteri aller verktyg for brand eller for hog temperatur. Exponering for brand

eller temperaturer over 130^ kan leda till explosion.

g) Följ alla laddningsinstruktioner och ladda inte batteriet eller verktyget atanfor det temperaturomfang som specificeras i instruktionerna. En olamplig laddning eller en laddning vid en temperatur som ligger atanfor det specificerade omradet kan skada batteriet och öka brandrisken.
6) SERVICE
a) Låt elverktyget repareras endast av kvalificerad fackpersonal och med originalreservdilar. Detta garanterar att elverktygets sakerhet upprätthalls.
b) Utför aldrig service på skadade batterier. Service på batterier fär endast utforas av tillverkaren eller auktorisade tjänsteleverantörer.

SÄKERHETSANVISNINGAR FÖR SLADDLOB BORRMASKIN/SKRUVDRAGAR

1) SÄKERHETSANVISNINGAR FÖR ALLA ÅTGÄRDER
a) Hall verktyget i de isolerade greppytorna när du utfor en atgård där skärtillbehör eller faden kan innehälla dolda kablage. Skärtillbehör och faden somkommen i kontakt med en strömforande ledning kan medfora att verktygets exponerade metalldilar blir strömforande och leda till att användaren fär en elektrisk stöt.
2) SÄKERHETSANVISNINGAR VID ANVÄNDNING AV LÄNGA BORRBITAR
a) Använd aldrig högre varvtil an borbitens klassade maximala varvtil. Vid högre varvtil ar det troligt att biten böjs om den fär rotera fritt utan kontakt med arbetsstychet, vilket kan leda till personskador.
b) Borja alltid borra med lag hastiget och med bitspetsen i kontakt med arbetsstycket. Vid högre varvtil ar det troligt att biten bojs om den fär rotera frittutan kontakt med arbetsstycket, vilket kan leda till personskador.
c) Använd tryck endast i direkt linje med biten och tryck inte for mycket. Bitar kan böjas, vilket orsakar brott eller forlorad kontroll, vilket kan leda till personskador.

ALLMÄNT

• Viss typ av damm, exemplvis fãrg som innehaller bly, vissaTRSorter, mineraler och metaller kan vara hãsovádliga om de inhaleras (hudkontakt ell er inhalering kan ge allergisk reaktion och/eller luftvägsproblem/sjukdom hos personer i narheten); använd andningsskydd och arbeta med en dammuppsamlare om sãdan anslutning finns
  Vissa typar damm ar klassificerade sə som carcinogeniska (t.ex. ek- och björkdamm) särskilt i kombination med tillsatser for trabehandling; anecd andningsskydd och arbeta med en dammuppsamlare om saban anslutning finns
• Folj de nationella krav, som finns angäende damm, for de material du skall arbete med
• Asbesthaltigt material fár inte bearbetas (asbest anses vara cancerframkallande)
• Kontrollera att omkopplare F ②är i mellan position (låst läge) innan inställninger utförs eller tillbehördsdelar byts eller maskinen Transporteras eller lagras

TILLBEHÖR

• SKIL kan endast garantera att maskinen fungerar felfritt om originaltillbehör används

• Använd endast tillbehör vilkas tillåtna varvital atminstone motsvarar maskinens högsta tomgangsvarvital

FÖRE ANVÄNDNINGEN

• Undvik skador genom att ta bort skruvar, spikar aller andra foremål ur arbetsstycket; ta dem bort innan du startar ett arbete
• Satt fast arbetsstychet (ett arbetsstycke fastsatt med skruvtvingar aller i ett skruvstad ar mera stabilt an om det halls fast for hand)
• Använd lämpiga detektorer für lokalisierung av dolda forsörningsledninger erller konsultera lokalt distributionsföretag (kontakt med elledninger kan fororsaka brand och elstöt; en skadad gasledning kan leda till explosion; borrning i vattenledning kan fororsaka sakskador erler elstöt)

BATTERIERNA

• Det medfoljande batteriet ar delvis laddat (i syfte att garantera batteriets fulla kapacitet ska det laddas helt och hallet i batteriladdaren innan verktyget anvands for Första gangen)
• Använd endast följande batterier och laddare med det här verktyget

-SKIL-batteri: BR131**

-SKIL-laddare:CR1*31***

• Använd aldrig trasig batteriet; de skall omedelbart bytas ut
• Demonterainte batteriet
• Utsatt inte verktyget/batteriet for regn
• Tilläten omgivningstemperatur (verktyg/laddare/batteri):

-vid laddning 4...40°C

-vid drift -20...+50°C

-vidforvaring-20...+50°C

FÖRKLARING AV SYMBOLER PÄ VERKTYGET/BATTERIET

③ Läs bruksanvisingen före användning
④ Batterierna kan explodera om de utsats for eld, undanhall batterierna fran heta kallor
⑤ Forvara maskinen/laddaren/batteriet i lokaler, dar temperaturen inte overstiger 50^
⑥ Elektriska verktyg och batterier fár inte kastas i hushållssoporna

ANVÄNDNING

• Kombinerad strombrytare for till/fran och hastighetskontroll A ②

-variera hastigheten steglost fran noll till maximum genom att trycka mer ull minre pa avtryckaren

Laddning av batteri

! läs sakerhetsvarningarrna och anvisningarna som levereras med laddaren

• Ta bort/satta i batteriet ②

Ansluta baltesfastet ⑦

-anslut baltesfastet J till borrmaskinen med den medfoljande skruven.

• Batteriindikator ⑧

-tryck på indicatorknapen K for batterinivå För att visa aktuell batterinivå.

• Reversering av rotationsriktningen ⑨

-om inte vänster/höger ar installet i ratt lage, kan inte strombrytaren A ② tryckas in

! andra rotationsriktningen nar maskinen ar helt stilla

• Byte av bits 10

! använd aldrig bits med trasig axel

• Justering av vridmoment (VariTorque) ⑪

• vridmomentet ökas genom att ringen B vrids fran 1 till 17; det låget C laser kopplingen for att möjiggörä tyngre borrnings-ller skruvdragningsjobb -vid idragning av en skruv, forsok forst med VariTorque position 1 och öka tills det ratta djupet ar natt

Mekaniskt vaxelval 12

-stell in omkopplaren D på önskat varvtil
! paverka växellagesomkopplaren när maskinen gårsakta

1

-lag hastighe
-högt vridmoment
-For skruvdragning och borrning av stora diametrar
-forgangskarning

2

-hog hastighet
-lagt vridmoment
-for slagborrning
-for borrning av sma diametrar

• Batteriskydd

Slár av verktyget aller forbindrar start av verktyget, nar -belastningen ar for hog

-när batteriets temperatur over- aller underskrider arbetsområdet -20 till +50°C
-litiumjonbatteriet ar nastan tomt (for att skydda mot fullstandig urladdning)

! fortsätt inte trycka på till-/frånkappen after att verktyget stängts av automatiskt; batteriet kan skadas

Lysiodlampa G 13

-Lysdiodlampan G tandts automatiskn nar brytaren A ① 3 aktiveras

Fattning och styrning av maskinen 14

! under arbetet, häll alltid verktyget i det grå greppet
- Hall ventilationsoppningarna H ② ej overtacka
-lägg inte for mycket tryck på verktyget; lát verktyget góra arbetet at dig

ANVÄNDNINGSTIPS

• Använd ratt bits 15
  ! anecd endast skarpa bits
  När du borrar i järnmetaller
  -forborraett minredahl datt storre behovs olja in borren emellanat
• Vid idragning av en skruv nara kortänden eller på sidan av tramaterialet skull forborrning ske for att undvika sprickbildning
• För bösta användning av maskinen ar det nödvändigt med ett jämnt tryck på skruven, speciellt vid urdragning
• Vid skruvning i hare tra bör man Först forborra ett hal
  Splinterfbr bornning i tä 16
  Dammfri borning i vagg 17
  Borrningikakelutanattslinta 18
• Besök www.skil.com für mer information

UNDERHÄLL / SERVICE

• Det här verktyget ar inte avsedd for yrkesmässig användning
• Hall alltid verktyget rent (i synnerhet ventilationsöppningarna H ②)

! ta bort batteriet fran verktyget fore rengöring

• Om i elverktyget trots exakt tillverkning och sträng kontroll störning skulle uppsta, bør reparation utforas av auktoriserad serviceverkstad for SKIL elverktyg
• sänd in verktyget i odemonterat skick tillsammans med inköpsbevis till forsäljaren eller till narrmaste SKIL serviceverkstad (adresser till servicestationer och sprängskisser av maskiner finns på www.skil.com)
• Observera att skada till följd av oversamhet aller überbelastning inte tacks av garantin (for SKIL garantivillkor gà till www.skil.com uller fraga Återförsäljaren)

MILJÖ

• Elektriska verktyg, batterier, tillbehör och Förpackning fär inte kastas i hushállssoporna (gäller endast EU-länder)
  -enligt direktivet 2012/19/EG som avser ädre elektrisk och elektronisk utrustning och dess tillampning enligt nationell lagstiftning sca uttjänta elektriska verktyg sorteras separat och lämnas till miljövänlig Återvinning -symbolen ⑥ kommen att pämenna om detta när det ar tid att kassera
  ! färe avyttring av batterierna, tejpa kontaktytorna med kraftig tejp for att undvika kortslutning

LJUD/VIBRATION

Ljudtrycksnivan som uppmatts enligt EN 60745 ar paenna maskin < 70 dB(A) (onoggrannhet K = 3 dB) och vibration < 2,5m / s^2 (vektorsumma i tre riktninger; onoggrannhet K = 1,5m / s^2)
Vibrationsemissionsvärdet har uppmätts enlichtedd standardiserat test i enlighet med EN 62841; detta varde kan anvandas for att jämfora vibrationen hos olika verktyg och som en ungefährig uppskatting av hur stor vibrationanvandaren utsätts for nar verktyget anvands enligt det avsedda syflet

-om verktyget anvands på att annat aan det avsedda syfitet aller med felller daltigt underhällna tillbehör kan detta drastiskt öka vibrationsnivan
-när verktyget stängs av eller ar pa men inte används, kan detta avsevär minska vibrationsnivān

! skydda dig mot vibration genom att underhalla verktyget och dess tillbehör, hälla händerna varma och styra upp ditt arbetssatt
