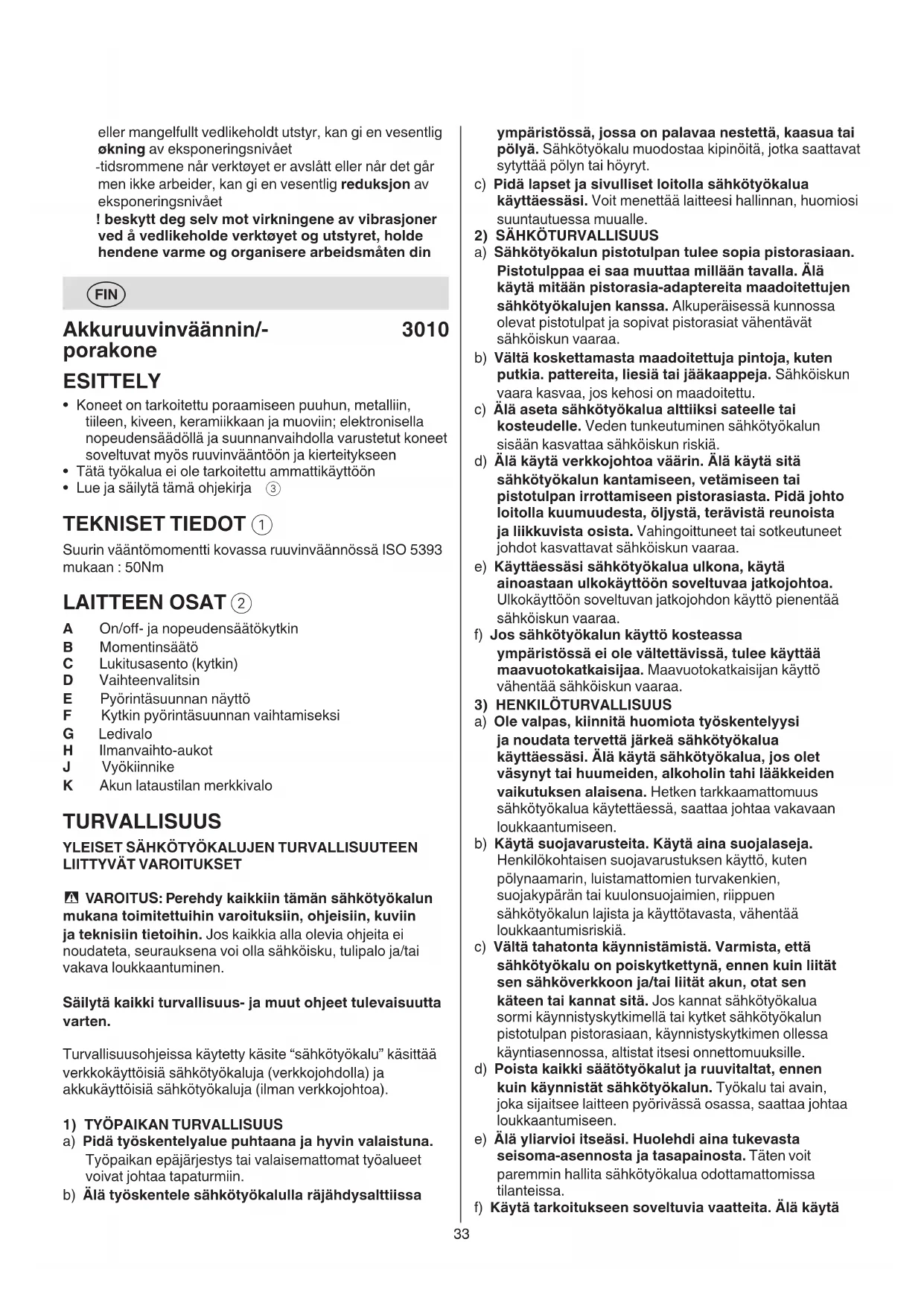

KÄYTTÖOHJE 3010 AA SKIL

• Koneet on tarkoitettu poraamiseen puuhun, metallin, tiileen, kiveen, keramiikkaan ja muovin; elektronisella nopeudensaaedolla ja suunnanvaihdolla varustetut koneet soveltuvat myos ruuvinvaantöon ja kierteitykseen
  Tata tyokalua ei ole tarkoitettu ammattikayttoon
  Lue ja sailyta tama ohjekirja ③

TEKNISET TIEDOT ①

Suurin väantömomentti kovassa ruuvinvaannössa ISO 5393 mukaan : 50Nm

LAITTEEN OSAT ②

A On/off- ja nopeudensaatokytkin
B Momentinsaat
C Lukitusasento (kytkin)
D Vaihteenuvalitsin
E Pyorintasuunnan naytto
F Kytkin pyorintasuunnan vaihtamiseksi
G Ledivalo
H Ilmanvaihto-aukot
J Vyokiinnike
K Akun lataustilan merkkivalo

TURVALLISUUS

YLEISET SÄHKÖTYÖKALUJEN TURVALLISUUTEEN LIITTYVÄT VAROITUKSET

VAROITUS: Perehdy kaikkin tämän sahkötyokalun mukana toimitettuihin varoituksiin, ohjeisiin, kuviin ja teknisin tietoihin. Jos kaikkia alla olevia ohjeita ei noudateta, seurauksena voi olla sahköisku, tulipalo ja/taivakava loukkaantuminen.

Sälytä kaikki turvallisuus- ja muut ohjeet tulevaisuutta varten.

Turvallisuusohjeissa käytety käsite "sähkötyokalu" käsittäa verkkokaytöisiä sahkötyokaluja (verkkojohdolla) ja alkukaytöisiä sahkötyokaluja (ilman verkkojohtoa).

1) TYÖPAIKAN TURVALLISUUS

a) Pidä työskentelyalue puhtaana ja hyvin valaistuna.

Työpaikan epäjärjestys tai valaisemattomat työalueet voivat johtaa tapaturmiin.

b) Älä työskentele sahkötyökalulla räjähdysalttiissa

ymparistossa, jossa on palavaa nestettka, kaasua tai polya. Sahkotyokalu muodostaa kipinooita, jotka saattavat sytyttta polyn tai hoyryt.

c) Pida lapset ja sivulliset loitolla sahkotyokalua kayttäessasi. Voit menettä laitteesi hallinnan, huomiosi suuntautuessa muuelle.

2) SÄHKÖTÜRVALLISUUS

a) Sähkötyokalun pistotulpan tulee sopia pistorasiaan. Pistotulppaa ei saa muuttaa millaan ravall. Alä kayta mitaan pistorasia-adaptereita maadoitettujen sähkötyokalujen kanssa. Alkuperaisessa kunnossa olevat pistotulpat ja sopivat pistorasiat vahentavat sähköiskun vaaraa.

b) Välta koskettamasta maadoitettuja pintoja, kuten putkia. pattereita, liesiä tai jäkaappeja. Sähköiskun vaara kasvaa, jos kehosi on maadoitettu.

c) Alä aseta sahkötyokalua alttiiksi sateelle tai kosteudelle. Veden tunkeutuminen sahkötyokalun sisään kasvattaa sahköiskun riskä.

d) Älä kaytä verkkjohtoa vaärin. Älä kaytä sita sahkötyokalun kantamiseen, vetämiseen tai pistotulpan irrottamiseen pistorasiasta. Pida johto loitolla kuumuudesta, öljysta, terävista reunoista ja liikkuvista osista. Vahingoittuneet tai sotkeutuneet johdot kasvattavat sahköiskun vaaraa.

e) Käyttaessäsi sähkötyokalua ulkona, käytä ainoastaan ulkokaytöön soveltuvaa jatkojohtoa. Ulkokaytöön soveltuvan jatkojohdon käytto piententa sahköiskun vaaraa.

f) Jos sahkotyokalun kayttkosteassaymparistossi ole valttavissa, tulee kaytttaa maavuotokatkaisijaa. Maavuotokatkaisijan kayttovahentaa sahkokiun vaaraa.

3) HENKILOTURVALLISUUS

a) Ole valpas, kiinnitā huomiota työskentelyysi ja noudata tervettä järkeä sahkötyokalua käyttaessä. Alä käytä sahkötyokalua,Jos olet väsynyt tai huumeiden, alkoholin tahi läkkeiden vaikutuksen alaisena.Hetken tarkkaamattomuus sahkötyokalua käytettäessä,saattaa johtaavakavaan loukkaantumisen.
b) Käytä suojavarusteita. Käytä aina suojalaseja. Henkilökohtaisen suojavarustuksen käytö, kuten polynaamarin, luistamattomien turvakenkien, suojakypärän tai kuulonsuojaimien, riippuen sahkötyokalun lajista ja käytötavasta, vähentä loukkaantumisriskä.
c) Välta tahatonta käynistämista. Varmista, etta sahkötyokalu on poiskytkettynä, ennen kuin liität sen sahköverkkoon ja/tai liität akun, otat sen käteen tai kann sitä. Jos kannat sahkötyokalua sormi käynistystyktimellä tai kyktet sahkötyokalun pistotulpan pistorasiaan, käynistystyktkimen ollessa käyntiasennossa, altistat itsesi onnettamuuksille.
d) Poista kaikki saatotyokalut ja ruuvvitalt, ennen kuin kaynnistat sahkotyokalun. Tyokalu tai avain, joka sijaitsee laitteen pyorivass osassa, saattaa johtaa loukkaantumisen.
e) Älä yliarvioi itseäsi. Huolehdi aina tukevasta seisoma-asennosta ja tasapainosta. Täten voit paremmin hallita sahkötyokalua odottamattomissa tilanteissa.
f) Käytä tarkoitukseen soveltuvia vaatteita. Äla käytä

Iöysiä työvaatteita tai koruja. Pida hiukset ja vaatteet poissa liikkuvien osien ulottuvila. Valjat vaatteet, korut ja pitkät hiukset voivat takertua liikkuviin osin.

g) Jos polynimu- ja keräilylaitteita voidaan asentaa, tulee sinun tarkistaa, etta ne on liitetty ja että ne kāytetaan oikealla ravall. Polynimulaitteiston kāytto vahentaa polyn aiheuttamia vaaroja.
h) Työskentele keskittyneesti ja noudata aina turvallisuusmaäräyksiä. Hetkellenkin huolimattomuus voi aiheuttaa vakavia vammoja.
4) SAHKÖTYÖKALUJEN KÄYTTO JA HOITO
a) Älä ylikuormita laitetta. Käytä kyseseen työhön tarkoitettua sahkötyokalua. Sopivaa sahkötyokalua käyttaen työkentelet paremmin ja varmemmin tehoalueella, jolle sahkötyokalu on tarkoitettu.
b) Älä käytä sahkötyokalua, jota ei voida käynnistää ja pysayttää käynnistyskytkimestä. Sähkötyokalu, jota ei enaa voida käynnistää ja pysayttää käynnistyskytkimellä, on vaarallinen ja se tāytyy korjata.
c) Irrota pistotulppa pistorasiasta ja/tai irrota akku (jos irrotettava) sahkötyokalusta, ennen kuin suoritat säätõjä, vaidat tarvikkeita tai viet sahkötyokalun varastoon. Nämä turvatoimenpiteet piententävat sahkötyokalun tahattoman käynnistysriskin.
d) Säilytä sahkötyokalut poissa lasten ulottuvilta, kun niita ei käyteta. Äla anna sellaisten henkilöiden käyttaa sahkötyokalua, jotka eivat tunne sita tai jotka eivat ole lukeneet tata käyttoohjetta. Sähkötyokalut ovat vaarallisia, jos niitta käyttavat kokemattomat henkilöt.
e) Pida sahkotyokalut ja tarvikkeet hyvasskunnossa. Tarkista, etta liikkuvat osat toimivat moitteettomasti, eivatkole puristuksessa sekä, etta siinale ole murtuneita tai vahingoittuneita osia, jotka saattaisiv vaikuttaa Haitallisesti sahkotyokalunt oimintaan. Anna korjauttaa mahdolliset viat ennen kayttoonottoa. Monen tapaturman syyt loytyvat huonosti huolletuista laitteista.
f) Pida leikkausterat teravina ja puhtaina. Huolellisesti hoidetut leikkaustyokalut, joiden leikkausreunat ovat teraviä, eivat tartu helposti kiinni ja niitta on helppompia hallita.
g) Käytä sahkötyokaluja, tarvikkeita, vaihtotyokaluja jne. näden ohjeiden mukaisesti. Ota tälloin huomioon työolosuheet ja suoritettava toimenpide. Sähkötyokalun käytö muhun kuin sille maärattyn käyttoän, saattaa johtaa vaarallsiin tilanteisiin.
h) Pida kahvat ja kadsensijat kuivina ja puhtaina (oljyttona ja rasvattomina). Jos kahvat ja kadsensijat ovat liukkaita, et pysty yllattavissa tilanteissa ohjaamaan ja hallitsemaan tvokalua turvallisesti.
5) AKKUKÄYTTÖISTEN SÄHKÖTYÖKALUJEN KÄYTTO JA HOITO
a) Lataa akku vain valmistajan märäamässä latauslaitteessa. Latauslaite, joka soveltuu märaratyn typpiselle akulle, saattaa muodostaa tulipalovaaran erilaista akkua ladattaessa.
b) Käytä sahkötyokalussa ainoastaan kyseiseen sahkötyokaluun tarkoitettua akkua. Jonkun muun akun käytö saattaa johtaa loukkaantumiseen ja tulipaloon.
c) Pidä irrallista akkua loitolla metalliesineistä, kuten paperinliittimistä, kolkoista, avaimista, nauloista,

ruuveista tai muista pienistä metalliesineista, jotka voivat oikosulkea akun koskettimet. Akkukoskettimien valinen oikosulku saattaa aiheuttaa palovammoja tai johtaa tulipaloon.

d) Väärastä käytösta johtuen saattaa akusta vuotaa nestettä, jota ei tule koskettaa. Jos nestettä vahingossa joutuu iholle, huuhtele kosketuskohta vedellä. Jos nestettä pääsee silmiin, tarvitaan tämän lisäksi läkärin apua. Akusta vuotava;neste saattaa aiheuttaa arsytystä ja palovammoja.
e) Älä käytä akkua tai työkalua, joka on vioittunut tai johon on tehty muutoksia. Jos akut ovat vioittuneet tai nihin on tehty muutoksia, ne voivat toimia ennalta arvaamattomasti ja aiheuttaa tulipalon, rajähdyksen tai loukkaantumisivaaran.
f) Alä altista akkua tai tyokalua tulelle tai aärimmäisille lampötiloille. Tulelle tai yli 130^ asteen lampötilalle altistaminen saattaa aiheuttaa rajahdyksen.
g) Noudata latausohjeita ja lataa akku tai tyokalu ohjeenmukaisen lamptila-alueen rajoissa. Lataaminen virheellisesti tai ohjeiden vastaisessa lamptilassa saattaa vauroittaa akkua ja lisatapalovaaraa.
6) HUOLTO
a) Anna koulutettujen ammattihenkilöden korjata sähkötyokalusi ja hyväksy korjauksiin vain alkuperäisia varaosia. Taten varmistat, etta sähkötyokalu sailyy turvallisena.
b) Alä missän tapauksessa yritä itse korjata vauroituneita akkuja. Akkuja saa korjata vain valmistaja tai valtuutetu huoltopiste.

AKKURUUVINVÄNTIMEN/-PORAKONEENTURVALLISUUUSOHJEET

1) TURVALLISUUSOHJEET KAIKKIIN TOIMINTOIHIN
a) Tartu sahkötyokaluun eristetyista pinnoista tehdessäti työta, jossa vaihtotyokalu tai ruuvi saattaisi osua piilossa olevaan sahkjohtoon. Vaihtotyokalun ja ruuvin kosketus jannitteisiin johtoon voi saattaa sahkötyokalun metalliosat jannitteisiksi ja johtaa sahköiskuun.
2) TURVALLISUUSOHJEET PITKIÄ PORANTERIA KÄYETTTÄESSÄ
a) Alä koskaan käytä työskentelyssä suurempaa nopeutta kuin poranterän maksiminopeus. Suuremmilla nopeuksilla terä väantyy helposti, jos sen annetaan pyörä vapaasti tyokappaleeseen koskematta, mikä voi johtaa loukkaantumisen.
b) Aloita poraaminen aina pienellä nopeudella ja siten, etta poranterän kärki koskettaa työkappaletta. Suuremmilla nopeuksilla terä vaantyy helposti, jos sen annetaan pyöriä vapaasti työkappaleeseen koskematta, mika voi johtaa loukkaantumiseen.
c) Kohdista tyokaluun painetta vain suorassa linjassa teran kanssa, alakä kayta liikaa painetta. Terat voivat vaantya, mista voi seurata rikkoutuminen tai kontrollin menettäminen, mika taas voi johtaa loukkaantumiseen.

YLEISTA

• Materiaialesta, kuten lyijypitoinen maali, jotkut puulajit, mineraalit ja metalli, tuleva poly voi olla vahingollsta (kosketuksiin joutuminen polyn kanssa tai sen sisaan hengittaminen voi aiheuttaa

käytäjäille tai sivustakatsojille allergiareaktioita ja/tai hengitysvaivoja); käytä polynaamaria ja työskentele polynpoistolaitteen kanssa, kun sellainen on liitettävissä

Tietyntyppiset polyt on luokiteltu karsinogeenisiki (kuten tammi- ja pyokkipoly) erityisesti puun kasittelyyn kaytettavien lisaineiden yhteydessa; kayta polynaamaria ja tyoskentele polynpoinstolaitteen kanssa, kun sellainen on liitettavissa

Noudata maakohtaisia polyyn liittyviä saantöja
- Alä koskaan työsta asbestipitoista ainetta (asbestia pidetaän karsinogenisena)
- Varmista, etta kytkin F ② on keskellä (lukitus)asennossa, ennen kuin suoritat saatöjä, vaihdat tarvikkeita tai siirät koneen varastroitavaksi

VARUSTEET

• SKIL pystyy takaamaan tyokalun moitteettoman toiminnan vain, kun kaytetaa anlukuperaisiaravikkeita
  Käytä vain tarvikkeita, joiden salittu kierrosluku on vähintään yhtä suuri kuin laitteen suurin tyhjkäntyikierrosluku

ENNEN KAYTTOA

Välta vaaralliset vahingot, jotka voivat aiheutua nauloista, ruuveista tai muista aineista työstëtëvëssä materiaalissa; poista ne ennen työskentelyn aloittamista
Kiinnitta tyostettavakappale (kiinnittimeen tai puristimeen kiinnitetty tyostettavakappale pysyy tukevammin paikoillaan kuin kasin pidettaessa)
Käytä sopivia etsintälitteita pilossa olevien syöttöjohtoen paikallistamiseksi, tai känny paikallisen jakeluyhtion puoleen (kosketus sahköjohtoon saattaa johtaa tulipaloon ja sahköiskuun; kaasuputken vahingoittaminen saattaa johtaa rajahdykseen; vesijoohtoon tunkeutuminen aiheitta aineellista vahinkoa tai saattaa johtaa sahköiskuun)

AKKU

• Mukana tullut akku on osittain ladattu (varmista akun tāysi kapasiteetti lataamalla se tāyteen akkulaturissa, ennen kuin kāytāsahkötyōkalua ensimmaistā kertaa)
• Käytä tämän työkalun yhteydessä vain seuraavia akkuja ja latureita

-SKIL-akku: BB131
-SKIL-laturi: CR131**

• Älä käytä vahingoittunutta akkua, vaan vaihda se valittömästi
• Alä pura akkua
• Suojele konettasi/akkua sateelta
• Sallittu ympariston lamptila (tyokalu/latauslaite/akku): -ladattaessa 4...40°C -kaytossä -20...+50°C -varastoinnissa -20...+50°C

TYOKALUN/AKUN SYMBOLIEN SELITYKSET

③ Lue kaytttoohjeetennenkayttoa
④ Akut rajahtavat, jos ne haviteaan polttamalla, joten almissaan tapauksessa polta niitta
Säilytä konettasi/latauslaitetta/akkua paikoissa, joissa Iampötila ei nouse yli 50^
6 Alä havitā sahkötyokalua ja paristoja tavallisen kotitalousjatteen mukana

KAYTTÖ

• Kaynnistys ja nopeudensaatö samalla kytkimellä A -valitse nopeus portaattomasti nollasta maksiminopeuteen painamalla enemman tai vahemmän kytkinta

• Akun lataus! Iue laturin mukana toimitetut varoitukset ja ohjeet

• Akun poistaminen/asantaminen ②
• Vyökiinnikkeen kiinnittäminen ⑦ -kiinnitä vyökiinnike J porakoneeseen mukana tulleellaruuvilla.

• Akun lataustilan merkkivalo ⑧ -paina akun lataustilan ilmaisinpainiketta K saadaksesi nakyviin akun tamanhetkisen lataustilan.
  Pyorintasuunnan vaihto 9 -jos saatoei ole oikein asetettu vasen/oikea -asentoon, kytkinta A 2ei voikaynnistaa! muuta pyorintasuuntaa vain kun tyokalu on taysin pysaytetytna

• Kärkien vaihto 10! alä käytä kärkä, joiden varsi on vahingoittunut

• Väantömomentin säätö (VariTorque) ⑪
• väantömomentti kasvaa kännettäessä kytkimen rengasta B 1:sta 17:ään; asento C on porausasento, jossa suurta momenttia vaativa ruuvinvaantö on mahdollista
• ruuvia kiinnittäessä koeta ensin VariTorque- säädintä asennolla 1, koeta sen jälkeen seuraavia asentoja, kunnes toivottu svyyys on saavutettu
• Mekaaninen vaihteenuvalinta (12) -aseta valitsin D haluamaasi kierrosluvunasentoon! käytä vaihteenuvalitsinta kun kone pyörii hiljaa

1

-hidas nopeus
-suuri vaantomomenti
-ruuvinvaanttoon ja isojen reikien poraukseen
-kierteitykseen

2

-surinopeus
-alhaisempi vaantomomentti
-iskuporaukseen
-pienien reikien poraukseen

Akun sujoaus

Sammuu tyokalun tai estaa tyokalun kytkemisen paalle, kun

-kuormitus on liian suuri
-akun lampotila ei ole sallitulla kayttoalueella -20

• +50°C
  L-litiumioniakku on lahes tyhja (akun suojaamiseksi syvatyhjenemiseltä)
  ! alä paina käynnistyskytkintä sen jälkeen, kun työkalu on kytkeytynyt pois paälta automaattisesti; akku voi vahingoittua

Ledivalo G 13

-LED-valo G syttyy automaattisesti, kun kytkin aktivoidaan A (13)

Koneen pitaminen ja ohjaaminen 14

! pidä työkalusta kiinni aina työskentelyn aikana harmaan varisestä kädensija(oi)sta
-pidä ilmanvaihto-aukkoja H ② peittamattominä
-alä paina tyokalua lian voimakkaasti; vaan anna tyokalun tehdä työ puolestasi

VINKKEJÄ

Käytä oikeantyyppisiä kärkia 15! käytä vain teräviä kärkia
- Porattaessa rautamalleja -poraa ensin pienempi esireikä ja jatka sitten isommalla terällä

-voitele porantera ajoittain oljyllä

Kun ruvi vaannetaan lahelle puun reunaa, pitaa porata esireikrauuvia varten, jotta estetaan puun halkeaminen
Jotta laitteesta saataisiin mahdollisimman suuri hyöty, ruuvia on painettava tasaisesti, varsinkin ruuvia irrotettaessa
- Väannettäessä ruuveja kovaan puuhun tulisi ensin porata esireikä
- Repimätön poraus puuhun 16
Pölyton porausseinii 17
Poraus laattohin luiskahtamatta 18
- Lisatietoja on tarjolla web-osoitteessa www.skil.com

HOITO / HUOLTO

Tata tyokalua ei ole tarkoitettu ammattikayttoon
- Pida tyokalu puhtaana (varmista erityisesti ilma-aukkojen puhtaus H ②)

! poista akku työkalusta ennen puhdistusta

• Jos sahkötyokalussa, huolellisesta valmistuksesta ja koestusmenettelysta huolimatta esiyy vikaa, tulee korjaus antaa SKIL sopimushuollon tehtäväksi
• toimita tyokalu sitä osiin purkamatta lahimpaan SKIL-huoltoon (osoitteet ja tyokalun huoltokaava ovat tarjolla web-osoitteessa www.skil.com) ostotodiste mukaan liitetytnä
• Ota huomion, että takuu ei kata tyokalun ylikuormituksesta tai vaärastä käsittelysta johtuvia vahinkoja (katso SKILin takuuehdot osoitteesta www.skil.com tai kysy jalleenmyyjälta)

YMPÄRISTÖNSUOJELU

• Alä havita sahkötyokalua, paristoja, tarvikkeita tai pakkausta tavallisen kotitalousjätteen mukana (koskee vain EU-maita)

-vanhoja sahko- ja elektroniikkalaitteita koskevan EU-direktiivin 2012/19/ETY ja sen maakhtaisten sovellusten mukaisesti kaytetyt sahkotyokalut on toimitettava ongelmajatteen kerayspisteeseen ja ohjattava ymparistoystavalliseen kierratykseen

-symboli ⑥ muistutta tasta, kun kaytosta poisto tulee ajankohtaiseksi

! poistaessasi akun käytösta peita plus- ja minusnapa sahköteipillä oikosulun estämiseksi

MELU/TARINA

Mitattuna EN 60745 mukaan tyokalun melutaso on < 70 dB(A)(keskihajonta:3dB) ja tarin voimakkuus < 2,5m / s^2 (kolmen suunnan vektorisumma; epavarmuus K = 1,5m / s^2)
Tärinäsäteilytaso on mitattu standardin EN 62841 mukaisen standarditestin mukaisesti; sitä voidaan käyttaa verrattaessa yhtä laitetta toiseen sekä alustavana tärinalle altistumisen arviona käytettaessä laitetta manituissa käytötarkoituksissa

-laitteen kayttö eri kayttotarkoituksiin tai erilaisten tai huonosti yllapidettyjen lisälitteiden kanssa voi lisätä merkittävästi altistumistasa
-laiteen ollessa sammuksissa tai kun se on kaynnissä, mutta sillä ei tehdä työä, altistumistaso voi olla huomattavasti pienempi
! suojaudu tärinān vaikutuksilta yllapitamalla laite ja sen lisāvarusteet, pitamalla kädet lampiminä ja järjestamalla tyomenetelmät
