Häufig gestellte Fragen - 3010 AA SKIL

Wie lade ich den SKIL 3010 AA Akku-Schrauber?

Um den SKIL 3010 AA Akku-Schrauber zu laden, stecken Sie das Ladegerät in die Steckdose und verbinden es mit dem Schrauber. Stellen Sie sicher, dass die Kontrollleuchte anzeigt, dass der Akku geladen wird.

Wie wechselt man den Bit des SKIL 3010 AA Akku-Schraubers?

Um den Bit zu wechseln, ziehen Sie am Bohrfutter, um es zu entriegeln, entfernen den aktuellen Bit, setzen den neuen Bit ein und lassen das Bohrfutter los, um es zu verriegeln.

Was tun, wenn der Schrauber nicht funktioniert?

Überprüfen Sie, ob der Akku vollständig geladen ist. Wenn der Schrauber immer noch nicht einschaltet, versuchen Sie, das Gerät zurückzusetzen, indem Sie den Akku entfernen und wieder einsetzen.

Wie stellt man das Drehmoment des SKIL 3010 AA ein?

Verwenden Sie den Drehmomentwähler am Gehäuse des Schraubers, um das Drehmoment entsprechend dem Material, das Sie verschrauben, einzustellen.

Ist der SKIL 3010 AA zum Bohren geeignet?

Der SKIL 3010 AA ist hauptsächlich zum Schrauben konzipiert. Zum Bohren wäre eine Bohrmaschine besser geeignet.

Wie reinigt man den SKIL 3010 AA Akku-Schrauber?

Verwenden Sie ein weiches, trockenes Tuch, um das Gehäuse des Schraubers zu reinigen. Vermeiden Sie aggressive chemische Reinigungsmittel.

Welchen Batterietyp verwendet der SKIL 3010 AA?

Der SKIL 3010 AA verwendet einen 18V Lithium-Ionen-Akku.

Wie lange ist die Garantie für den SKIL 3010 AA?

Der SKIL 3010 AA ist in der Regel ab Kaufdatum 2 Jahre lang unter den entsprechenden Nutzungsbedingungen garantiert.

Wie lagert man den SKIL 3010 AA?

Lagern Sie den Schrauber an einem trockenen und kühlen Ort, fern von extremen Temperaturen. Stellen Sie sicher, dass der Akku entfernt wird, wenn das Gerät längere Zeit nicht benutzt wird.

BEDIENUNGSANLEITUNG 3010 AA SKIL

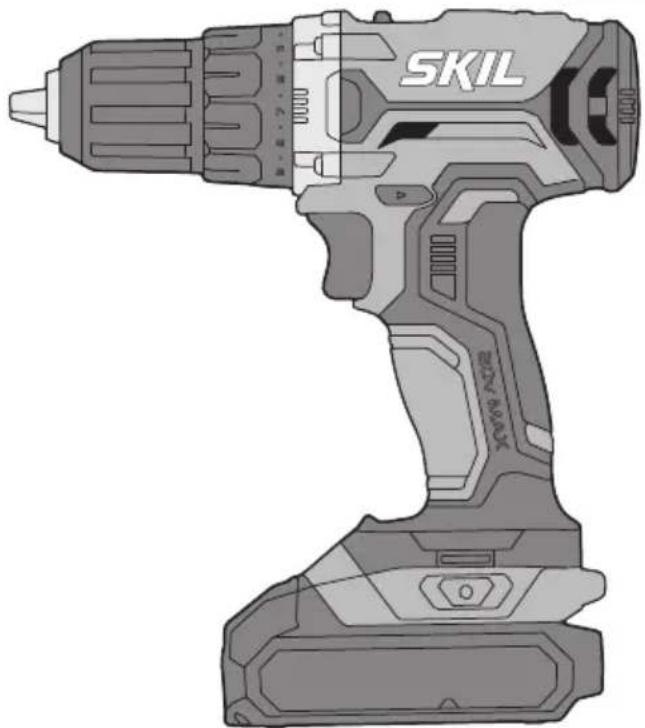

Akku-Bohrschrauber 3010

EINLEITUNG

• Dieses Werkzeug ist bestimmt zum Bohren in Holz, Metall, Ziegel, Gestein, Keramik und Kunststoff; Werkzeuge mit elektronischer Drehzahlregulierung und Rechts-/ Linklauf sind auch geeignet zum Schrauben und Gewindeschneiden
• Dieses Werkzeug eignet sich nicht für den professionellen Einsatz
• Bitte diese Bedienungsanleitung sorgfältig lessen und aufbewahren (3)

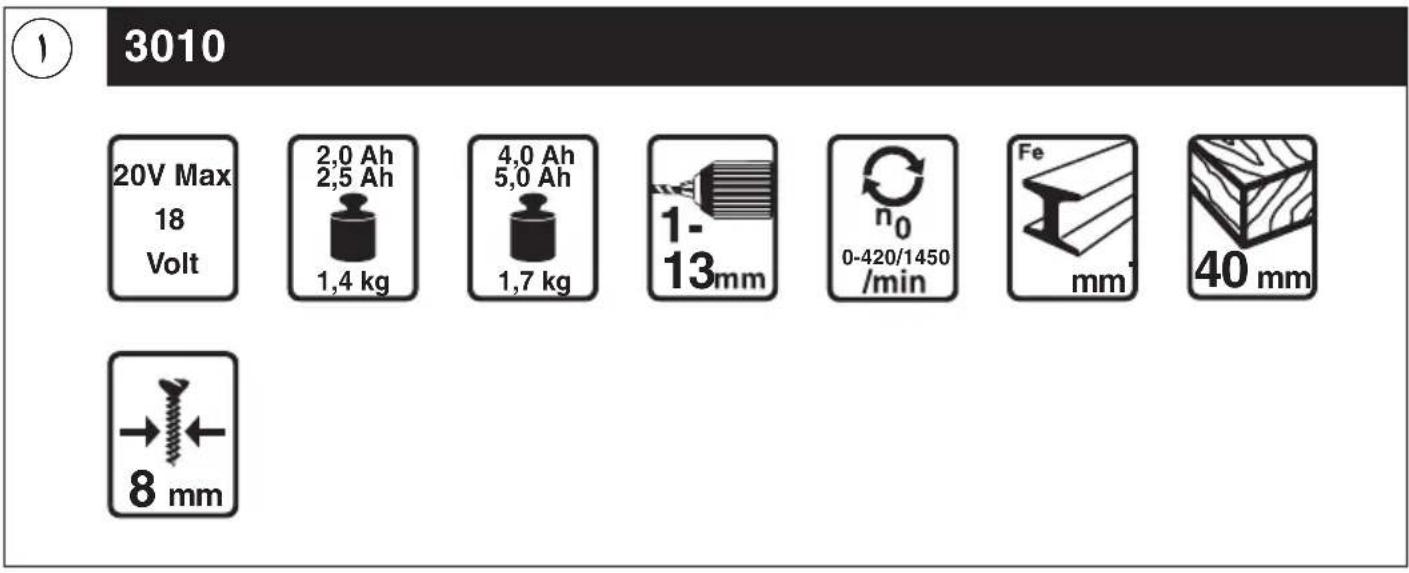

TECHNISCHE DATEN①

Max. Drehmoment harter Schraubfall nach ISO 5393 : 50Nm

WERKZEUGKOMPONENTEN ②

A Schalter zum Ein-Aus-Schalten und zur Drehzahlregelung
B Ring zur Drehmoment-Kontrolle
C Sperrstellung (Kupplung)
D Gangwahlschalter
E Anzeige Drehrichtung
F Schalter zum Umschalten der Drehrichtigung
G LED-Lampe
H Lüftungsschlitze
J Gurtel-Clip
K Akkuladeanzeige

SICHERHEIT

ALLGEMEINE SICHERHEITSHINWEISE FÜR ELEKTROWERKZEUGE

WARNING Lesen Sie alle Sicherheitshinweise, Anweisungen, Abbildungen und technischen Daten these Elektrogerats. Die Nichtbeachtung der nachfolgenden Anweisungen kann zu Stromschlagen, Bränden bzw. ernsthaften Verletzungen führen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Der in den Sicherheitshinweisen verwendete Begriff "Elektrowerkzeug" bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel).

1) ARBEITSPLATZSICHERHEIT

2) ELEKTRISCHE SICHERHEIT

a) Halten Sie ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche konnen zu Unfallen führen.
b) Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgeführter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.
c) Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeuges fern. Bei Ablenkung können Sie die Kontrolle über das Elektrowerkzeug verlieren.
a) Der Anschlussstecker des Elektrowerkzeuges muss in die Steckdose passen. Der Steckerarf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.
b) Vermeiden Sie Körperkontakt mit geerdeten Oberflächen, wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.
c) Halten Sie das Elektrowerkzeug von Regen oder Nasse fern. Das Eindringen von Wasser in ein Elektrogerät erhöht das Risiko eines elektrischen Schlages.
d) Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zuziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Elektrowerkzeugeteilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages.
e) Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich zugelassen sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringgert das Risiko eines elektrischen Schlages.
f) Wenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeidbar ist, verwenden Sie

einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.

3) SICHERHEIT VON PERSONEN

a) Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie das Elektrowerkzeug nicht, wenn Sie mäde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeuges kann zu ernsthaften Verletzungen führen.
b) Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehorschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringt das Risiko von Verletzungen.
c) Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissem Sie sich, dass das Elektrowerkzeug ausgeschelt ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder trabgen. Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Elektrowerkzeug eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfallen führen.
d) Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Elektrowerkzeugegeteil befindet, kann zu Verletzungen führen.
e) Überschätzen Sie sich nicht. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch konnen Sie das Elektrowerkzeug in unerwarteten Situationen better kontrollieren.
f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare und Kleidung fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare konnen von sich bewegenden Teilen erfasst werden.
g) Wenn Staubabsaug- und -auffangeinrichtungen montiert werden konnen, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Verwendung einer Staubabsaugung verringert Gefährdungen durch Staub.
h) Wiegen Sie sich nicht in falscher Sicherheit und setzen Sie sich nicht über die Sicherheitsregeln für Elektrowerkzeuge hinweg, auch wenn Sie nach vielfachem Gebrauch mit dem Elektrowerkzeug vertraut sind. Achtloses Handeln kann binnen Sekundenbruchteilen zu schweren Verletzungen führen.
4) SORGFÄLTIGER UMGANG UND GEBRAUCH VON ELEKTROWERKZEUGEN
a) Überlasten Sie das Elektrowerkzeug nicht. Verwenden Sie für ihre Arbeit das dazu bestimme Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie better und{sicherer im angegebenen Leistungsbereich.
b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lasst, ist gefährlich und muss

repariert werden.

c) Ziehen Sie den Stecker aus der Steckdose und/ oder entfern den Sie einen abnehmbaren Akku, bevor Sie Geräteinstellungen vornehmen, Zubehörteile wechseln oder das Elektrowerkzeug weglegen. Diese Vorsichtsmaßnahme verhinder den unbeabsichtigten Start des Elektrowerkzeuges.
d) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Elektrowerkzeug nicht benutzen, die mit thisem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn Sie von unerfahrenen Personen benutzt werden.
e) Pflegen Sie Elektrowerkzeuge und Zubehör mit Sorgfalt. Kontrollieren Sie, ob bewegliche Elektrowerkzeugeteile einwandfrei Funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Elektrowerkzeuges reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.
f) Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.
g) Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigten Sie damit die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.
h) Halten Sie Griffe und Grillflächen trocken, sauber und frei von Öl und Fett. Rutschige Griffe und Grillflächen erlauben keine sichere Bedienung und Kontrolle des Elektrowerkzeuges in unvorhergesehenen Situationen.
5) SORGFÄLTIGER UMGANG UND GEBRAUCH VON AKKUGERÄTEN
a) Laden Sie die Akkus nur in Ladegeräten auf, die vom Hersteller empfohlen werden. Für ein Ladegerät, das für eine bestimmte Art von Akkus geeignet ist, besteht Brandgefahr, wenn es mit anderen Akkus verwendet wird.
b) Verwenden Sie nur die darauf vorgesehenen Akkus in den Elektrowerkzeugen. Der Gebrauch von anderen Akkus kann zu Verletzungen und Brandgefahr führen.
c) Halten Sie den nicht benutzten Akku fern von Büroklammern, Münzen, Schlüsseln, Nageln, Schrauben oder anderen kleinen Metallgegenständen, die eine Überbrückung der Kontakte verursachen konnten. Ein Kurzschluss zwischen den Akkukontakten kann Verbrennungen oder Feuer zur Folge haben.
d) Bei falscher Anwendung kann Flüssigkeit aus dem Akku austreten. Vermeiden Sie den Kontakt damit. Bei zufälligem Kontakt mit Wasser abspulen. Wenn die Flüssigkeit in die Augen kommt, nehmen Sie zusätzlich arztliche Hilfe in Anspruch. Austretende Akkuflüssigkeit kann zu Hautreizungen oder Verbrennungen führen.

e) Benutzen Sie keinen beschädigten oder veränderten Akku. Beschädigte oder veränderte Akkus können sich unvorhersebar verhalten und zu Feuer, Explosion oder Verletzungsgefahr führen.
f) Setzen Sie einen Akku keinem Feuer oder zu hohen Temperaturen aus. Feuer oder Temperaturen über 130^ können eine Explosion hervorrufen.
g) Befolgen Sie alle Anweisungen zum Laden und laden Sie den Akku oder das Akkuwerkzeug niemals außerhalb des in der Betriebsanleitung angegebenen Temperaturbereichs. Falsches Laden oder Laden außerhalb des zugelassenen Temperaturbereichs kann den Akku zerstoren und die Brandgefahr erhöhen.
6) SERVICE
a) Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeuges erhalten bleibt.
b) Warten Sie niemals beschädigte Akkus. Sümttliche Wartung von Akkus sollte nur durch den Hersteller oder bevollmächtigte Kundendienststellen erfolgen.

SICHERHEITSHINWEISE FÜR AKKU-BOHRSchRAUBER

1) SICHERHEITSHINWEISE FÜR ALLE ARBEITEN
a) Halten Sie das Elektrowerkzeug an isolierten Greifflächen fest, wenn Sie einen Arbeitsgang durchführren, bei dem das Schneidzubehör oder das Befestigungselement mit Unterputzverkabelung in Berührung kommt kann. Schneidzubehör und Verbindungselemente, die mit einem unter Spannung stehenden Kabel in Berührung kommt, können freiigende Metallteile des Elektrowerkzeugs „unter Spannung" setzen und dem Bediener einen elektrischen Schlag versetzen.
2) SICHERHEITSHINWEISE FÜR DIE NUTZUNG DER LANGEN BOHRER
a) Niemals mit einer hohenen Drehzahl als der maximalen Drehzahl des Bohrer arbeiten. Bei hohenen Geschwindigkeiten kann sich der Bit verbiegen, wenn er sich frei drehen kann, ohne das Werkstück zu berühren. Dies kann zu Verletzungen führen.
b) Beginnen Sie das Bohren immer mit niedriger Drehzahl und mit der Bohrerspitze in Kontakt mit dem Werkstück. Bei hohenen Geschwindigkeiten kann sich der Aufsatz verbiegen, wenn er sich frei drehen kann, ohne das Werkstück zu berühren. Dies kann zu Verletzungen führen.
c) Druck nur in direkter Linie mit dem Bohrer ausüb. und keinen übermögen Druck ausüb. Aufsätze konnen sich verbiegen und zu Bruch oder Kontrollverlust führen. Dies kann wiederum zu Verletzungen führen.

ALLGEMEINES

• Staub von Materialien wie Farbe, die Blei enthalt, einigen Holzarten, Mineralien und Metall kann schädlich sein (Kontakt mit oder Einatmen des Staubs kann zu allergischen Reaktionen und/oder Atemwegskrankheiten beim Bediener oder Umstehenden führen); tragen Sie eine Staubmaske und arbeiten Sie mit einem Staubabsaugungssystem, wenn ein solches angeschlossen werden kann
• Bestimmte Arten von Staub sind als karzinogen

klassifiziert (beispelsweise Eichen- und Buchenholzstaub), insbesondere in Verbindung mit Zusätzen für die Holzvorbehandlung; tragen Sie eine Staubmaske und arbeiten Sie mit einem Staubabsaugungssystem, wenn ein solches angeschlossen werden kann

• Beachten Sie die für Ihr verwendetes Verbrauchsmaterial gütigen nationalen Staubschutzvorgaben
• Beargeben Sie kein asbesthaltiges Material (Asbest gilt als krebserrend)
• Stellen Sie sich der Schalter F ② sich in der mittel-Schluss-) Position befindet, bevor Sie Werkzeug-einstellungen vornehmen oder Zubehor wechseln, sowie beim Tragen oder Weglegen des Werkzeuges

ZUBEHOR

• SKIL kann nur dann die einwandfrei Funktion des Werkzeuges zusammen, wenn Original-Zubehör verwendet wird
• Nur Zubehor verwenden, dessen zulässige Drehzahl mindestens so hoch ist wie die höchste Leerlaufdrehzahl des Werkzeuges

VOR DER ANWENDUNG

• Beschädigungen durch Schrauben, Nagel und ähnliches an Ihrw Werkstück vermelden; diese vor Arbeitsbeginn entfernen

• Sichern Sie das Werkstück (ein mit Spannvorrichtungen oder Schraubstock festgehaltenes Werkstück ist sicherer gehalten als mit der Hand)

• Verwenden Sie geeignete Suchgeräte, um verborgene Versorgungsleitungen aufzuspären, oderziehen Sie die örtliche Versorgungsgesellschaft hinzu (Kontakt mit Elektroleitungen kann zu Feuer und elektrischem Schlag führen; Beschädigung einer Gasleitung kann zur Explosion führen; Eindringen in eine Wasserleitung verursacht Sachbeschädigung oder kann einen elektrischen Schlag verursachen)

BATTERIEN

• Der mitgelieferte Akku ist teilweise geladen (um die volle Kapazität des Akkus nutzen zu können, laden Sie den Akku im Ladegerät vollständig auf, bevor Sie das Elektrowerkzeug zum ersten Mal verwenden)
• Nur die mit diesen Werkzeug mitgelieferten Batterien und Ladegeräte verwenden

-SKIL-Batterie:BR1*31***
-SKIL-Ladegerät: CR131***

• Beschädigte Batterien nicht weiter verwenden, sondern einzeln fort ersetzen
  Die Batterie nicht auseinandernehmen
• Das Werkzeug/die Batterie niemals Regen aussetzen

• Erlaubte Umgebungstemperatur (Werkzeug/Ladegerät/ Batterie):

• beim Laden 4...40°C
  -beim Betrieb -20 +50^
  -bei Lagerung -20 +50^

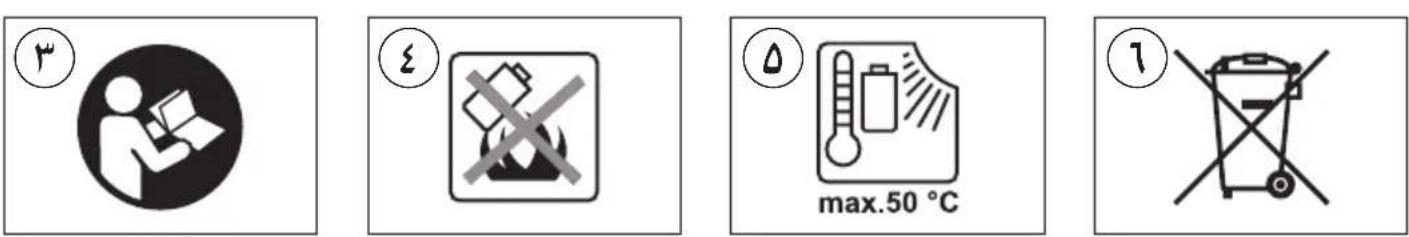

ERKLÄRUNG DER SYMBOLE Auf DEM WERKZEUG/AKKU

③ Die Bedienungsanleitung vor dem Gebrauchlesen
④ Batterien werden bei Kontakt mit Feuer explodieren, die Batterien dazu niemals verbrennen
⑤ Bewahren Sie das Werkzeug/Ladegerat/Batterie stets bei Raumtemperaturen unter 50^ auf
⑥ Elektrowerkzeuge und Batterien nicht in den Hausmull werfen

BEDIENUNG

• Kombinationsschalter für Ein/Aus und Drehzahlregelung A ②

-durch mehr oder weniger Druck auf den Schalter kann die Geschwindigkeit stufenlos von Null bis zur maximalen Drehzahl geregelt werden

• Aufladen des Akkus

! Lesen Sie die mit dem Ladegerät gefelieferten Sicherheitshinweise

• Entfernen/Einlegen von Batterien ②

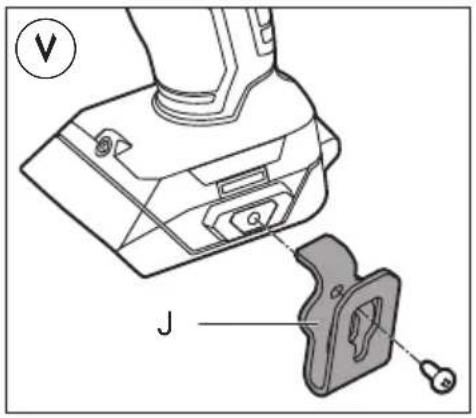

Gurtel-Clip anbringen ⑦

-Gurtel-Clip J mit der mitgelieferten Schraube am Bohrer anbringen.

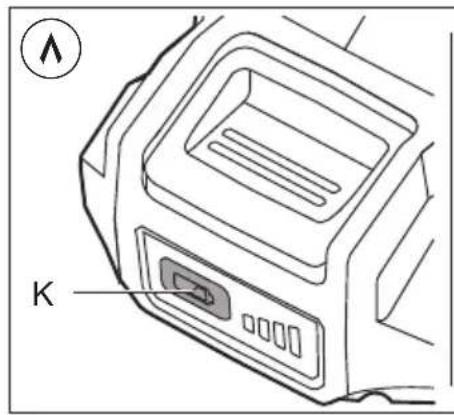

• Akkuladeanzeige ⑧

-Drücken Sie die auf die Batteriestandsanzeige-Taste K, um den aktuellen Batteriestand anzuzeigen.

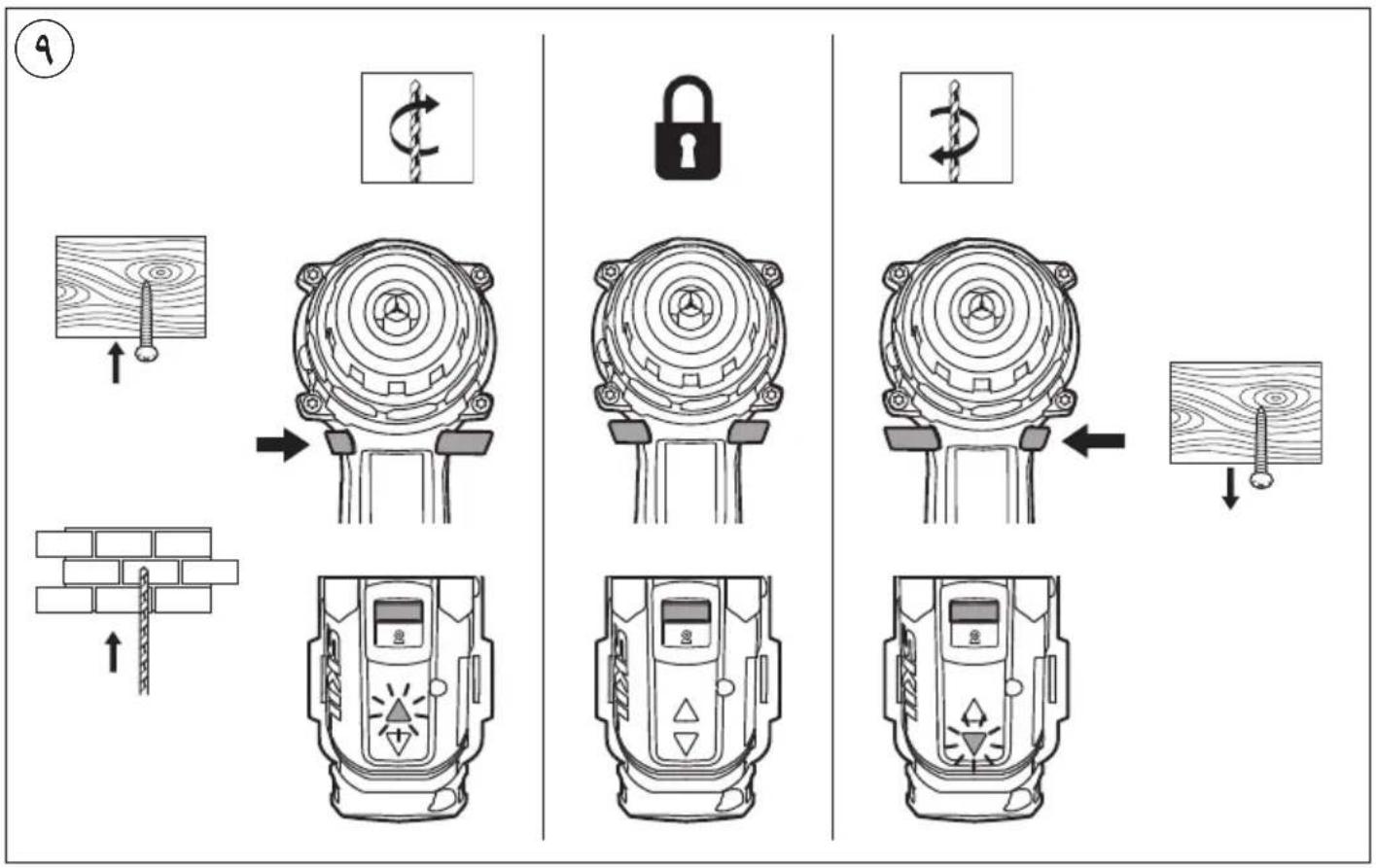

Umschalten der Drehrichtigung ⑨

-wenn die links/rechts Position nicht richtig einrastet, kann der Schalter A ② nicht betatigt werden

! Drehrichtigung nur dann umschalten, wenn das Werkzeug vollkommen stillsteht

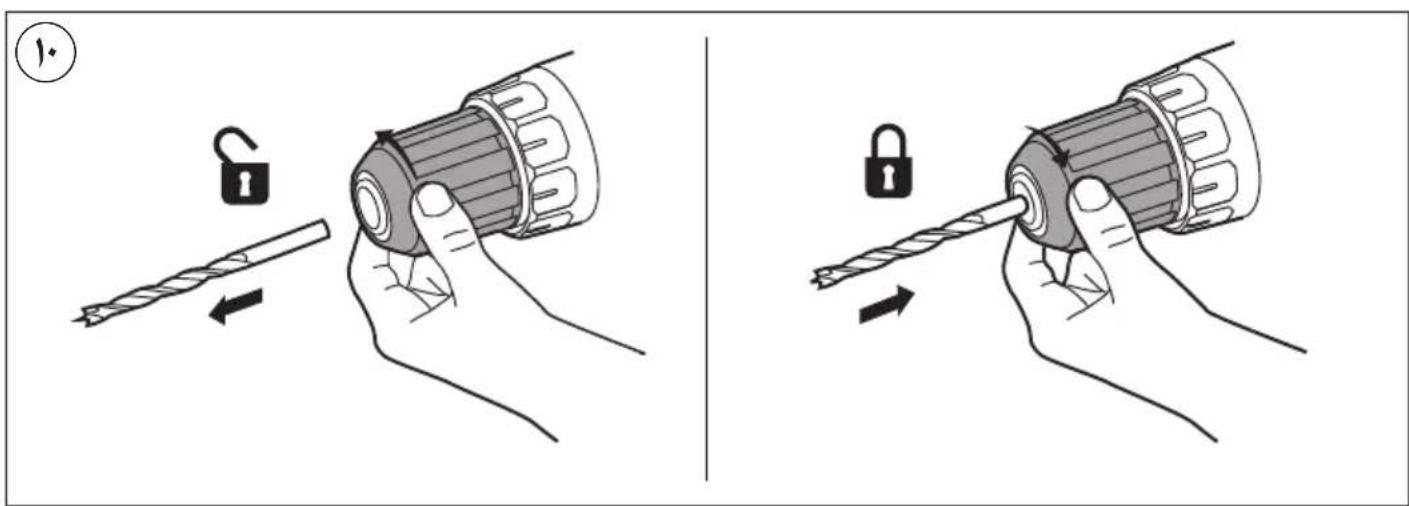

Wechseln von Bits 10

! Keine Bits mit beschädigtem Schaft benutzen

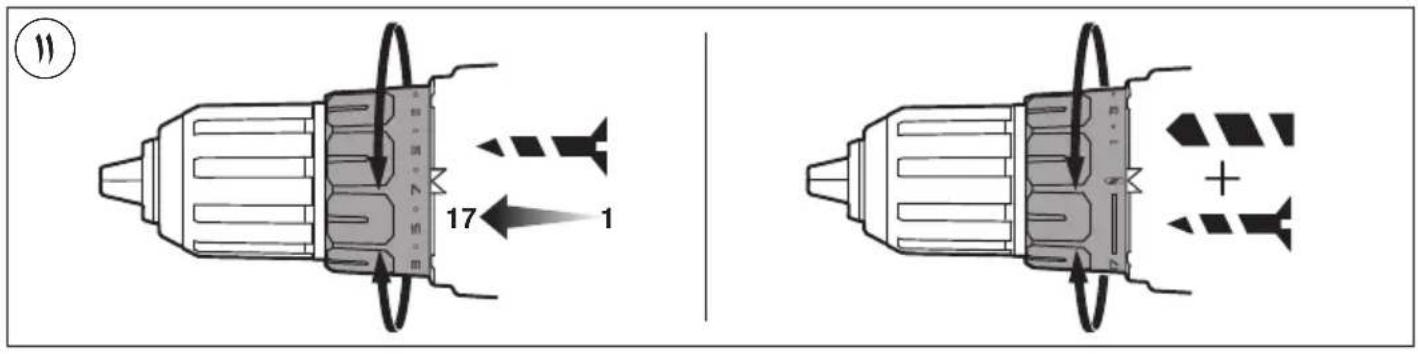

Drehmoment-Konrolle (VariTorque) 11

-das Drehmoment wird erhöht indem man

Kupplungsring B von 1 auf 17 dreht; in der Position

C wird die Kupplung gespert um schwere Bohr- und Schraubarbeiten auszuführen

-beim Eindrehen einer Schraube beginnen Sie zunachst

mit der VariTorque Position 1 und erhöhen dann langsam, bis die gewünschte Tiefe erreicht ist

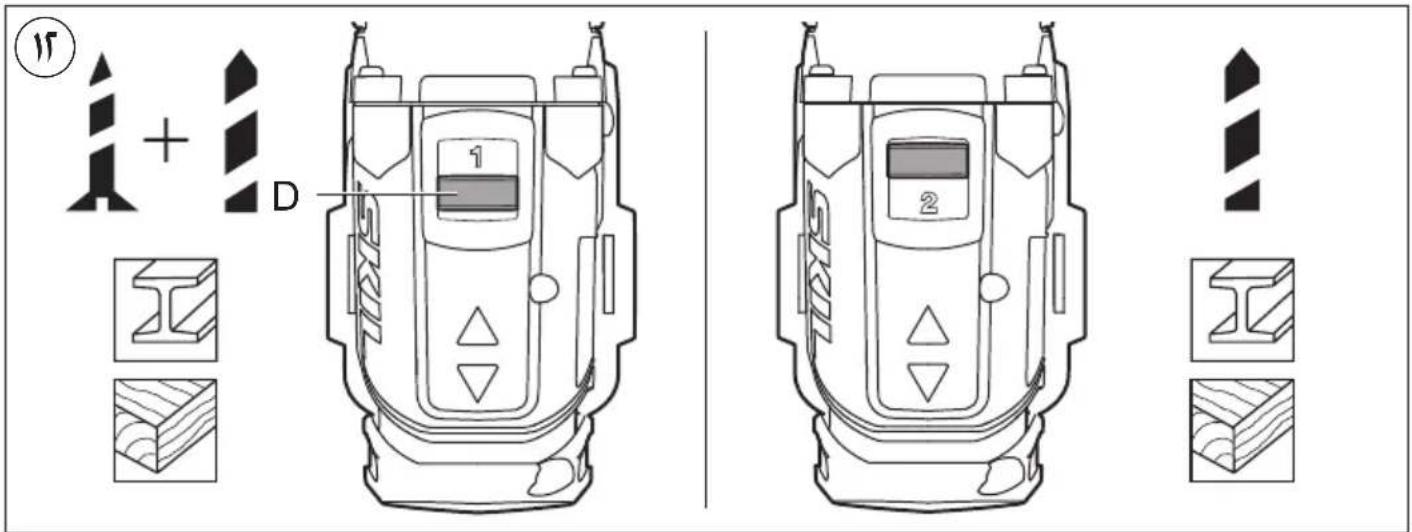

Mechanische Gangwahl 12

-Schalter D auf gewünschte Drehzahl stellen

! den Gangwahlschalter betätigten während das Werkzeug langsam lauft

1

-niedrige Drehzahl

-hohes Drehmoment

-zum Schrauben und Bohren von groBen Durchmessern

-zum Gewindebohren

2

-hohe Drehzahl

-niedriges Drehmoment

-zum Schlagbohren

-zum Bohren von klinen Durchmessern

• Batterieschutz

Schaltet das Werkzeug aus oder verhindert, dass das

Werkzeug eingeschaltet wird, wenn

-das Werkzeug zu stark belastet wird

-die Batterietemperatur nicht innerhalb der zulässigen

Betriebstemperatur von -20 bis +50^ liegt

-die Lithium-Ionen-Batterie ist fast leer (zum Schutz vor Tiefstentladung)

! nach einer automatischen Ausschaltung des Werkzeugs nicht weiterhin auf den Ein-/ Ausschalter drücken; der Akku kann beschädigt werden

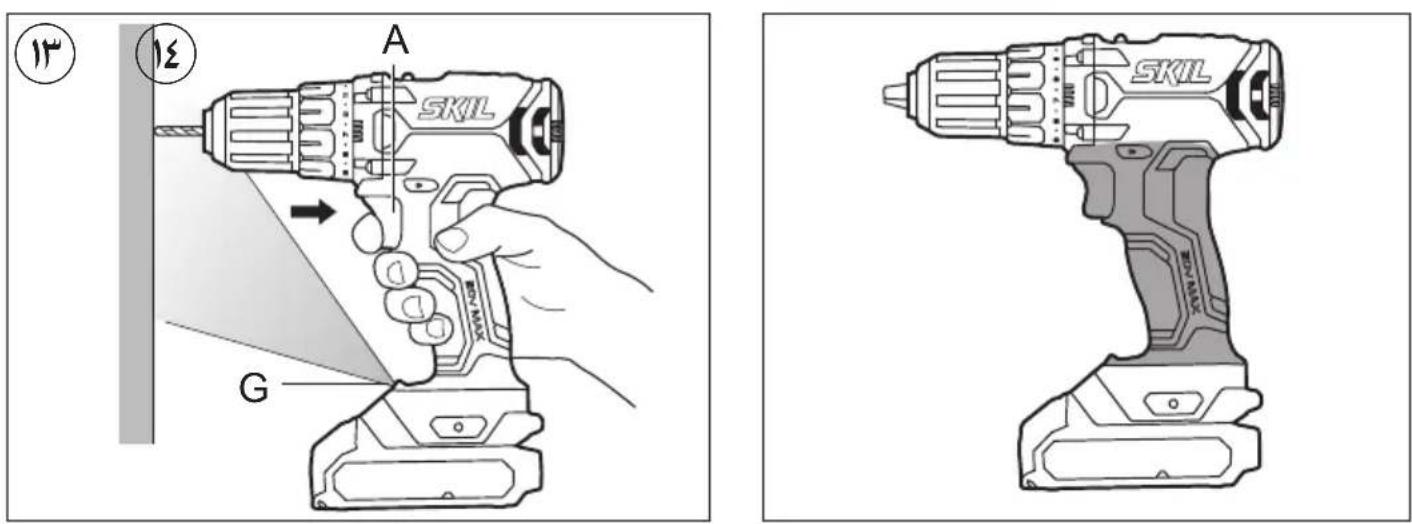

LED-Lampe G 13

-LED-Licht G leuchtet automatisch bei Betätigung des Schalters A13

• Halten und Führer des Werkzeuges 14

! Werkzeug beim Arbeitsen immer am grauen Griffbereich fassen

-Luftungsschlitze H ② unbedeckt halten

-nicht zuviel Druck auf das Werkzeug ausüben; lassen Sie das Werkzeug für Sie arbeiten

ANWENDUNGSHINWEISE

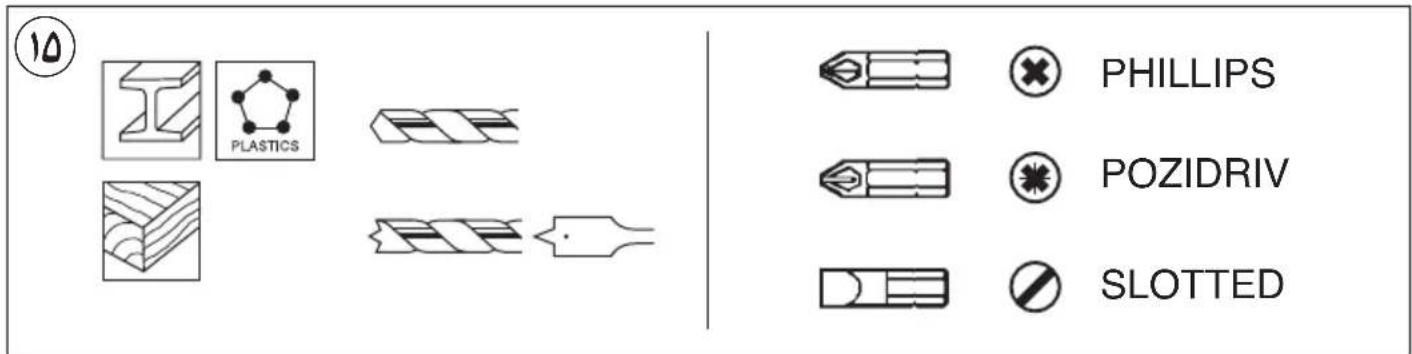

Die entsprechenden Bits verwenden 15! nur scharfe Bits verwenden
- Beim Bohren in Eisenmetallen
-kleines Loch vorbohren wenn ein großeres Loch benötigt ist
-Bits gelegentlich mit Öl einfetten
- Beim Eindrehen einer Schraube am Ende oder Kopfstück eines Holzes sollte ein Loch vorgebohr werden um ein Spalten des Holzes zu vermeiden
- Für einen optimalen Gebrauch des Werkzeuges ist ein ständiger Druck auf die Schraube notwendig, weitere während des Ausschraubens
- Beim Eindrehen einer Schraube in Hartholz sollte ein Loch vorgebohr werden

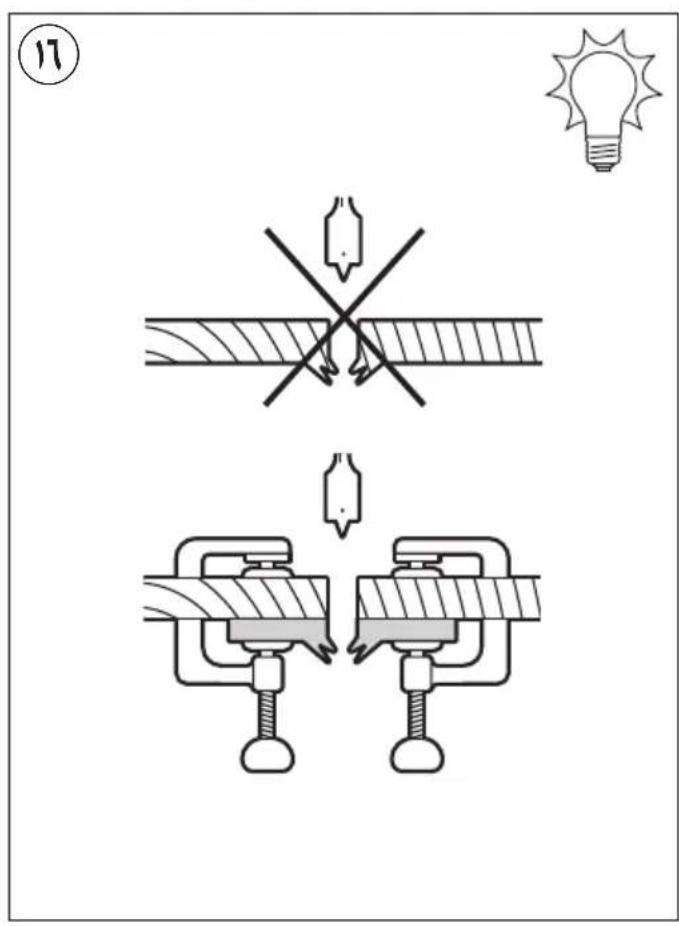

- Splitterfreies Bohren in Holz 16

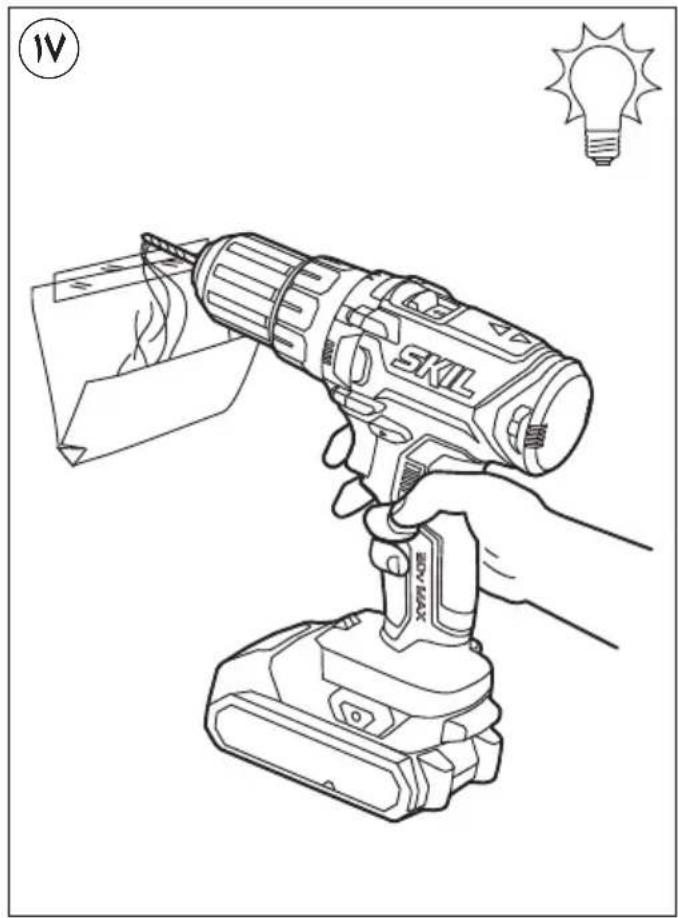

Staubfreies Bohren in Mauern 17

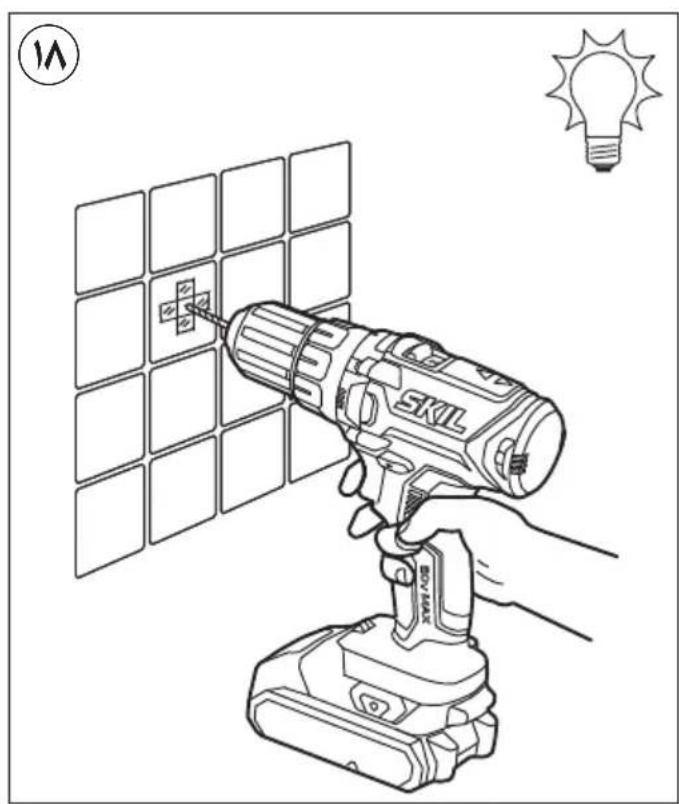

Bohren in Fliesen ohne auszurutschen 18
- Für weitere Informationen verweisen wir auf www.skil.com

WARTUNG / SERVICE

• Dieses Werkzeug eignet sich nicht für den professionellen Einsatz
• Halten Sie das Werkzeug immer sauber (insbesondere die Luftungsschlitze H ②)

! Vor der Montage die Batterie aus dem Werkzeug entfernen

• Sollte das ElektrowerkzeugTOTz sorgfaltiger Herstellungs- und Prufverfahren einmal ausfallen, ist die Reparatur von einer autorisierten Kundendienstelle fur SKIL-Elektrrowerkzeuge ausfuhrten zu halten
• das Werkzeug unzerlegt, zusammen mit dem Kaufbeleg, an den Lieferer oder die{nachste SKIL-Vertragswerkstätte senden (die Anschriften so wie die Ersatzteilzeichnung des Werkzeuges finden Sie unter www.skil.com)
• Beachten Sie, dass ein falscher oder unsachgemäßiger Gebrauch des Werkzeugs zum Erlöschen der Garantie führt (die SKIL-Garantiebedingungen finden Sie unter www.skil.com oder Fragen Sie ihren Handler)

UMWELT

• Elektrowerkzeuge, Batterien, Zubehor und

Verpackungen nicht in den Hausmull werfen (nur für EU-Länder)

gemass Europäischer Richtlinie 2012/19/EG über Elektro- und Elektronik- Altgeräte und Umsetzung in nationales Recht mussen nicht mehr gebrauchsfähige Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederververtung zugeführrt werden
-hieran soll Sie Symbol ⑥ erinnern

! bevor Sie die Batterie entsorgen, schützen Sie die Batterieienden mit einem schweren Band, um so Kriechströme zu vermeiden

GERÄUSCH / VIBRATION

Gemessen gemäß EN 60745 beträgt der

Schaldruckpegel dieses Gerates < 70 dB(A) (Unsicherheit K = 3 dB) und die Vibration < 2,5m / s^2 (Vektorsumme dreier Richtungen; Unsicherheit K = 1,5m / s^2)

Die Vibrationsemissionsstufe wurde mit einem standardisierten Test gemäß EN 62841 gemessen; Sie kann verwendet werden, um ein Werkzeug mit einem anderen zu vergleichen und als vorläufige Beurteilung der Vibrationsexposition bei Verwendung des Werkzeugs für die angegebenen Anwendungszwecke

-die Verwendung des Werkzeugs fur andere Anwendungen oder mit anderen oder schlecht gewarteten Zubehor kann die Expositionsstufe erheblich erhöhen

-Zeiten, zu denen das Werkzeug ausgeschaltet ist, oder wenn es lauft aber eigentlich nicht eingesetzt wird, können die Expositionsstufe erheblich verringern! schützen Sie sich vor den Auswirkungen der Vibration durch Wartung des Werkzeugs und des Zubehörs, halten Sie ihre Höhe warm und organisieren Sie ihren Arbeitsablauf

NL

TECHNISCHE GEGEVENS ①

2) ELEKTRISCHE VEILIGHEID

Mechanische toerentalkeuze ⑫

a. a|b|c|d|e|f|g|h|i|j|i+1

gj gai jiai jiljai jgi jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jali

Lgss Lsic sll oolall jbs a

1

auiy

aill Jod JcJlJocWg W JcJl plssifolw pae

1 1

a5 11 jg21 e1j g0g21 g21 g

1. p 2^1 - 1 + 1 ,如果 p 2^1 - 1 + 1 ,如果 p 2^1 - 1 + 1 ,如果 p 2^1 - 1 + 1 ,如果 p 2^1 - 1 + 1 ,如果 p 2^1 - 1 + 2^1 - 1 + 1

Lioic Lai jy Jiaiuyu at Laij y aai 1s

Lao/SLw8 Laa

3010

SKIL

JL

FA
