Producttype	Veegmachine
Merk	STIGA
Model	SWP 355
Hoogte (verstelbaar)	1150 / 1200 / 1250 mm
Breedte	550 mm
Lengte	580 mm
Gewicht	7,2 kg
Veegbreedte	550 mm
Veegvermogen	1600 m²/h
Containerinhoud	20 liter
Aandrijving	Handmatig (duwen)
Correct gebruik	Vegen van bladeren, gras, puin, zand op harde oppervlakken
Onjuist gebruik	Niet vegen van vloeistoffen, gevaarlijke stoffen, gloeiende voorwerpen
Borstelhoogte-instelling	3 niveaus (1: harde oppervlakken, 2: bladeren/zand, 3: zware vervuiling)
Telescopische beugel	Inschuifbaar, in hoogte verstelbaar (3 standen)
Beschermingsmiddelen	Stevige schoenen, handschoenen, stofmasker
Onderhoud	Reiniging van borstels en container na elk gebruik; controle voor werk
Opslag	Beschermd tegen vocht, borstels niet gebogen, container leeg
Reserveonderdelen	Draaiborstels, veegrol, veeglip
Repareerbaarheid	Borstels kunnen worden georiënteerd; demontage van telescopische beugel
Garantie	Volgens algemene handelsvoorwaarden van de fabrikant

Veelgestelde vragen - SWP 355 STIGA

Hoe stel ik de hoogte van de telescopische beugel in?

Om de hoogte in te stellen, drukt u de vergrendelveren aan beide zijden in en verplaatst u de beugel naar de gewenste stand (3 niveaus). De veren moeten zichtbaar en hoorbaar vergrendelen.

Hoe leeg ik de afvalcontainer?

Zet de telescopische beugel in verticale stand om de container vrij te maken. Trek de hendel omhoog, leeg de container volledig en plaats deze terug. De beugel in gebruikspositie vergrendelt de container.

Wat te doen als de draaiborstels niet draaien?

Controleer of er een blokkade is (stenen, takken) en verwijder deze. Als het probleem aanhoudt, neem dan contact op met de klantenservice.

Welke beschermingsmiddelen moet ik dragen?

Draag stevige schoenen met antislipzolen, stevige handschoenen en een stofmasker om u te beschermen tegen snijwonden en het inademen van stof.

Kan ik de veegmachine gebruiken op oneffen oppervlakken?

Ja, voor oneffen oppervlakken (bijv. uitgewassen betonplaten) gebruikt u niveau 2 of 3 van de borstelhoogte-instelling. Niveau 3 is voor zware vervuiling en uitgesproken oneffenheden.

Hoe reinig ik het apparaat?

Reinig de draaiborstels en rollen met een vochtige doek. Gebruik geen hogedrukreiniger, stromend water, oplosmiddelen of agressieve producten. Dompel het apparaat niet onder.

Hoe bewaar ik de veegmachine?

Bewaar het apparaat schoon en met lege container. Plaats het zodanig dat de borstels niet gebogen of gekromd zijn. Beveilig het tegen omvallen en wegglijden. Vermijd buitenlucht en vocht.

Kan ik vloeistoffen vegen?

Nee, de veegmachine is alleen ontworpen voor droog vuil op harde oppervlakken. Vloeistoffen, brandbare stoffen, explosief stof of zuren niet vegen.

Wat te doen als het veegresultaat onvoldoende is?

Controleer of de veeglip los zit of versleten is. Vervang deze indien nodig. Pas ook de borstelhoogte-instelling aan op het type vloer.

Hoe monteer ik de telescopische beugel?

Druk de vergrendelveren van de telescopische buizen naar binnen en steek de buizen in de beugel totdat de veren aan beide zijden op dezelfde diepte vastklikken.

GEBRUIKSAANWIJZING SWP 355 STIGA

1. Algemeen 108
   1.1 Conventions 108
   1.2 Symbolen en aanduidingen 108
   1.3 Aansprakelijkheidsbeperking 108
   1.4 Garantiedekking 108
   1.5 Auteursrecht 109
   1.6 Doelgroep 109
2. Veiligheid 109
   2.1 Reglementair gebruik 109
   2.2 Ondoelmatig gekruik 109
   2.3 Verantwoordelijkheid van de gebruiker 109
   2.4 Algemene veiligheidsinstructies 110
   2.5 Waarschuwingen voor gevaar op het apparaat 110
   2.6 Persoonlijke beschermingsmiddelen 110
3. Technische gegevens 110
4. Opbouw en werkung 111
5. Transport/Transporteren 112
   5.1 Aflevering 112
   5.2 Leveringsomvang 112
   5.3 Omgang met verpakkingsmaterialen 112
   5.4 Opslag/opbergen 112
   5.5 Dragen van het apparatusat 113
   5.6 Apparaat in een voertuig transporteren 113
6. Inbedrijfstelling 114
   6.1 Telescopische duwbeugel in elkaar zetten 114
   6.2 Telescopische duwbeugel monteren 114
   6.3 Hoogte-instelling telescopische duwbeugel 115
7. Bediening 115
   7.1 Voor aanvang van de werkzaamheden 115
   7.2 Bediening 116
   7.3 Opvangbak leegmaken 116
8. Storingsoplossing 117
   8.1 Storingstabel 117
9. Onderhoud en reiniging 118
   9.1 Onderhoudsschema 118
   9.2 Blokkering verwijderen 118
   9.3 Borstels uitlijnen 119
   9.4 Apparaat schoonmaken 119
10. Buitenbedrijfstelling 119
    10.1 Telescopische duwbeugel demonteren 119
    10.2 Afvalverwijdering 119

1. Algemeen

Deze bedieningshandleiding hoort bij de veegmachine SWP 355 en uitsluitend voor het genoemde apparaat geldig.

De bedieningshandleiding bevat belangrjke aanwijzingen voor de veilige en efficiente omgang met het apparaat.

Voorwaarde voor veilig werken is de naleving van alle aangegeveneiligheidsvoorschriften en instructies.

• Lees de bedieningshandleiding voor de toepassing van het apparaat opmerkzaam door.
  Lees de veiligheidsaanwijzingen!
• Bewaart u de bedieningshandleidingijdens de levensduur van het apparaat veilig en toegankelijk.
• Geef de bedieningshandleiding aan elke volgende eigenaar of gebruiker van het apparaat door.

1.1 Conventions

Om optimaal met de gebruiksaanwijzing te kuren werken,要去en de volgende verklaringen van de typografische conventies in acht genomen worden.

Opsomming

• Zo weergegeven teksten zijn opsommingspunten.

NL

Werkvolgorde

1. Stap 1 van de werkvolgorde
2. Stap 2 van de werkvolgorde
3. Stap 3 van de werkvolgorde

De volgorde van de stappen aanhouden.

Tip

» Tips, aanwijzingen (niet mechanisch defecten) worden zo getoond.

1.2 Symbolen en aanduidingen

Alle waarschuwings- en veiligheidsaanwijzingen onder alle omstandigheden aanhouden! Bij de werkzaamheden steeds voorzichtig te werk gaan, om ongevallen, persoonlijk letsel en materiaiele schade te vermijden!

Opbouw van de veiligheidsinstrumenties

SIGNALWOORD

Soort en bronze van het gevaar

Mogelijkke gevolgen

• Maatregel ter voorkoming van het gevaar

Gevarencategory

Gevarencategory Waarschijn-		Gevolgen bijveronachtzaming
GEVAAR	Onmiddelijk	Dood, ernstiglichamelijkletsel
WAARSCHUWING	Mogelijk	Dood, ernstiglichamelijkletsel
VOORZICHTIG	Mogelijk	Lichteverwondingen
OPMERKING	Mogelijk	Materiëleschade!

1.3 Aansprakelijkheidsbeperking

Voor schades en gevolgschades, die door de navolgend weergegeven punten ontstaan, aanvaardt de fabrikant geen enkele aansprakelijkheid:

• Niet naleven van de bedieningshandleiding
• Gebruik van Niet-goedgekeurde reserveonderdelen / verkeerde serviceonderdelen / reserveonderdelen, die nicht overeen komen met de specificaties van de fabrikant
  Zelf aangebrachte wijzigingen van en ombouwwerkzaamheden aan het apparaat

1.4 Garantiedekking

De regelgeving die in de Algemene leveringsvoorwaarden van de fabrikant worden beschreiben is geldig.

1.5 Auteursrecht

De bedieningshandleiding is autoursrechtelijk beschermd door de fabrikant.

De bedieningshandleiding bevat voorschriften en tekeningen resp. uitsnedes van technische tekeningen, die zonder toestemming noch volledig nog gedeelrijk vermenigvuldigd, verspreid of voor concurrerende doeleinden gebruikt of aan anderen medegedeeld mogen worden.

De fabrikant behoudt zich hetrecht op toestemming voor het gebruik van publicaties of verspreiding van kopieën of informatatieuit deze bedieningshandleiding aan derden voor.

Door overtreding ontstaat een eis tot schadevergoedig door de fabrikant. Verdere aanspraken blijven voorbehonden.

1.6 Doelgroep

Deze bedieningshandleiding is gericht aan de gebruiker van deze veegmachine.

2. Veiligung

Bekijk ter voorkoming van storingen, schades en gevaren voor de gezondheid de volgende aanwijzingen!

De veegmachine 355 is uitsluitend voor het verwijderen van straatvuil zoals bijv. blad, gras, split, zand en dergelijkke verontreinigingen op vlakke en harde ondergrond bedoeld.

2.2 Ondoelmatig gebruik

Elk ander dan in hoofdstuk "Doelmatig gebruik" beschreiben gebruik geldt als ondoelmatig. Voor hieruit voortvloeije schades is alleen de gebruiker van het apparaat aansprakelijk.

De veegmachine mag Niet voor het vegen van gevaarlijke, brandbare of gloeende stoffen (sigaretten en lucifers), vloeistoffen, explosieve of gevaarlijke stofdeeltjes (Ex), zuren of oplosmiddelen worden gebruikt.

De veegmachine mag eveneens Niet voor het vegen van water worden gezruikt.

De veegmachine mag Niet in explosiegevaarlijk gedeeltes of als transportmiddel worden gebruikt.

2.3 Verantwoordelijkheid van de gebruiker

Een gebruiker is iedere natuurlijke of juridische persoon, die de veegmachine gebruikt of derden deze voor gebruik ter beschikking stelt en tijdens het gebruik voor de veriligheid of derden verantwoordelijk is.

• Houd kinderen die sich in het werkgebied ophouden onder toezicht, om zeker te stellen dat zich er nicht mee spelen.
  Minderjarigen mogen nicht met het apparaat werken. Uit gezonderd zijnjongeren boven de 16aar, die onder toezicht opgeleid worden.
• Personen waarvan het reactievermogen beinvloed is, bijv. door drugs, alcohol of medicijnen, mogen geen werkzaamheden met het apparaatuitvoeren.
• Menschen die sich als gevolg van hun gezondheidstoestand Niet mogen inspannen, mogen geen werkzaamheden met de veegmachine uitvoeren.
• Vervang onleesbaar geworden aanwijzingen op de veegmachine.

2.4 Algemene veiligheidsinstructies

Maak verpakkingsmaterial ontogankelijk voor kinderen. Er bestaat verstikkingsgevaar!
- Draag geen lange haren, stropdas, open of ruime kleding of sieraden, inclusief ringen.
- Let er bij het werkken met de veegmachine op, dat er letselgevaar door blijven hangen enaar binnen trekken kan bestaan.

2.5 Waarschuwingen voor gevaar op het apparaat

Op de veegmachine zijn de volgende pictogrammen aangebracht:

VOORZICHTIG

Let er bij de werkzaamheden op, dat de in de bedieningshandleiding beschreiben veiligheidsaanwijzingen worden gespecteerd.

Bedieningshandleiding

Lees de bedieningshandleiding voor de toepassing van het apparaat opmerkzaam door.

2.6 Persoonlijke beschermingsmiddelen

Bij de werkzaamheden is het dragen van personlijke beschermingsmiddelen vereist, om de gezondheidsrisico's tot een minimum te beperken. Daarom:

• Voor het begin van alle werkzaamheden de telkens benoemde veiligheidsuitrusting volgens de voorschriften bevestigen enijdens het werk dragen.

Stevige schoenen

Draag stevige schoenen met grippaste, glijvaste zool.

Stevige beschemende hand Schoenen

Draag stevige beschemende handschoenen.

Stofmasker

Draag een stofmasker.

Basisgelevens van de SWP 355

Technische gegevens Waarde
Hoogte (afhankelijk van de hoogte-instelling van de telescopische duwbeugel) in millimeter [mm]	1150 / 1200 / 1250
Breedte in millimeter [mm]	550
Lengte in millimeter [mm]	580
Veegbreedte in millimeter [mm]	550
Veegvermogen in vierkante meter peruur [m2/h]	1600
Capaciteit van de opvangbak in liter [l]	20
Gewicht in kilogram [kg]	7,2

4. Opbouw en werking

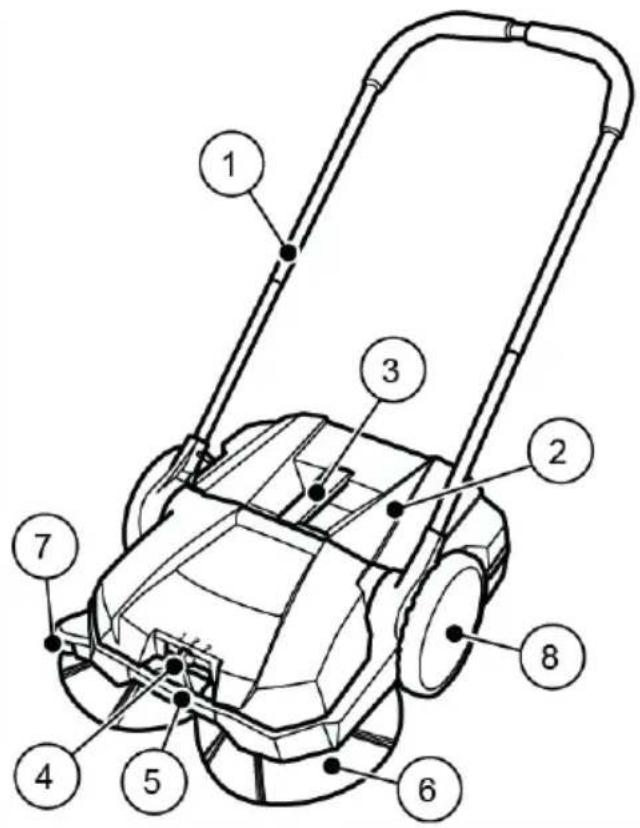

Afb. 1: Componentenoverzicht 1

Pos.nr. Onderdeel

1 Telescopische duwbeugel

2 Opvangbak

3 Handgreep opvangbak

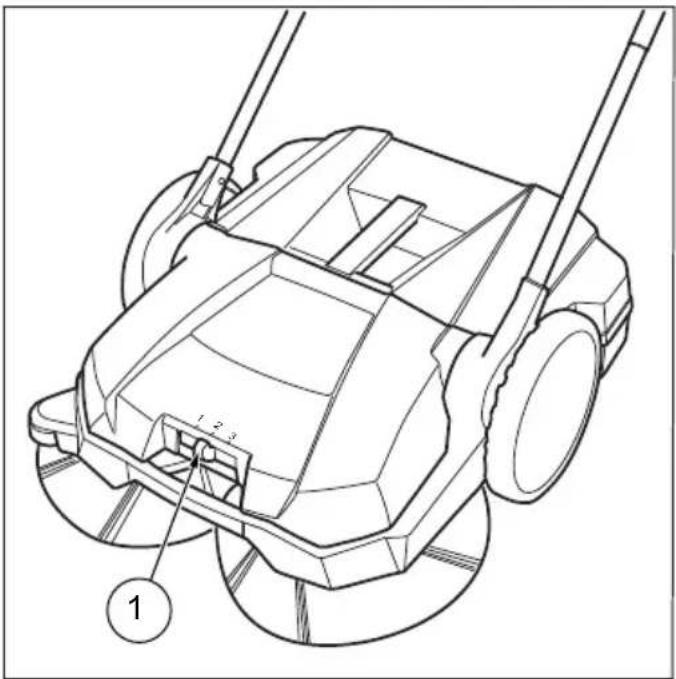

4 Schotelbezem-hoogteverstelling

5 Draaggrepen

6 Schotelbezem

7 Zijdelingse geleiderol

8 Loopwiel

Het apparaat worden door duwen met de telescopische duwbeugel (1) vooruit bewogen. Daar bij vegen de beiden schotelbezems (6) met behulp van de veeglip (11) het vuil richting opvangbak (2). De veegwals voor因其 vuil (9) veegt het resterende vuil in de opvangbak (2).

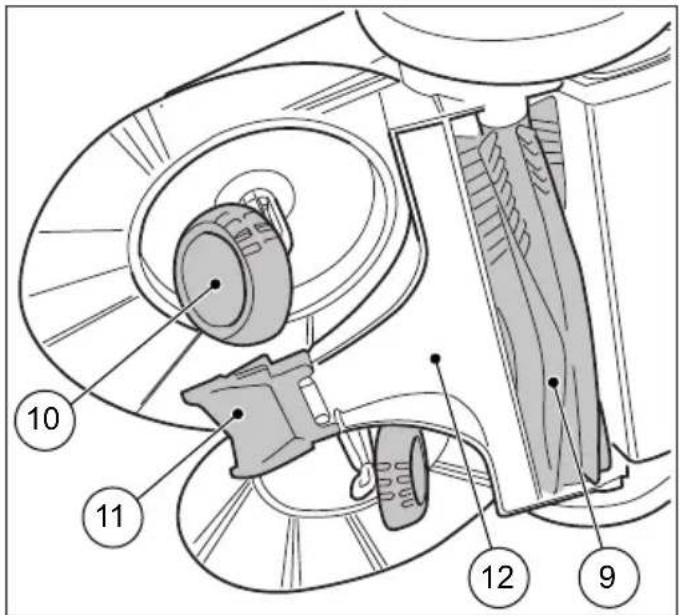

Afb. 2: Componentenoverzicht 2

Pos.nr. Onderdeel

9 Veegwals voor vrij vuil

10 Schuin wiel

11 Veeglip

12 Veegplaat

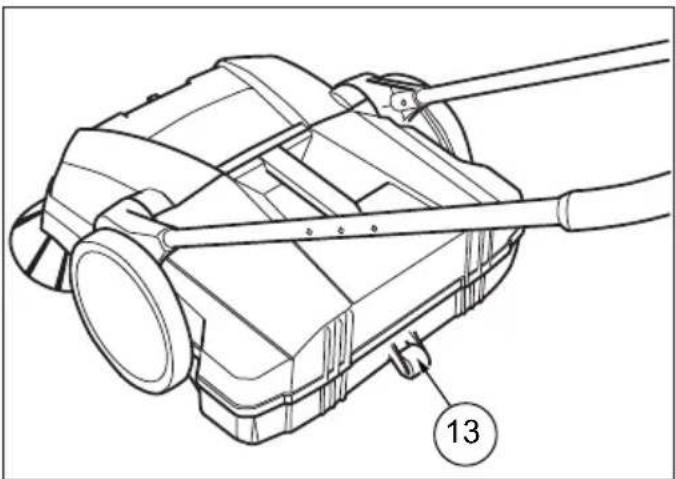

Afb. 3: Componentenoverzicht 3

Pos.nr. Onderdeel

13 Multirol

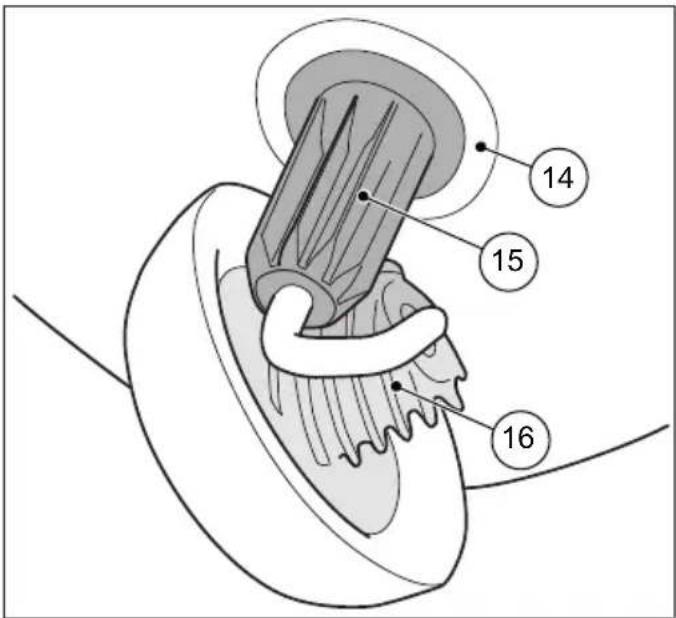

Afb. 4: Getailleerde weergave schotelbezem

Pos.nr. Onderdeel
14 Koppeling
15 Worm
16 Schuine vertanding

5. Transport/Transporteren

5.1 Aflevering

OPMERKING

Zichtbare schades aan de omverpakking alstublieft onmiddelijk bij aflevering door de bestuurder van de koeriersdienst lately bevestigen. Worten transportschade pas bij het uitpakken opgemerkt, dan moet de koeriersdienst bennen 24 uur na aflevering schriftelijk worden geinformeerd, om hem voor de schades aansprakelijk te stellen.

5.2 Leveringsomvang

Apparaat
- Duwbeugel
- 2 telescoopbuizen
Bedieningshandleiding

5.3 Omgang met verpakkingsmaterialen

• Verpakkingsmaterial als altijd milieuvriendelijk als afval verwijderen.
• Let op de lokale en regionalaal geldende wettelijkke voorschriften.

5.4 Opslag/opbergen

OPMERKING

Ondeskundige opslag kan tot schades aan de veegmachine leiden.

• Sla het apparaat alleen in gereinigde staat en met een geleegde opvangbak op.

» Informatie over het leegmaken van de opvangbak vindt u in het hoofdstuk 7.3 en voor het reinigen in het hoofdstuk 9.4 van deze bedieningshandleiding.

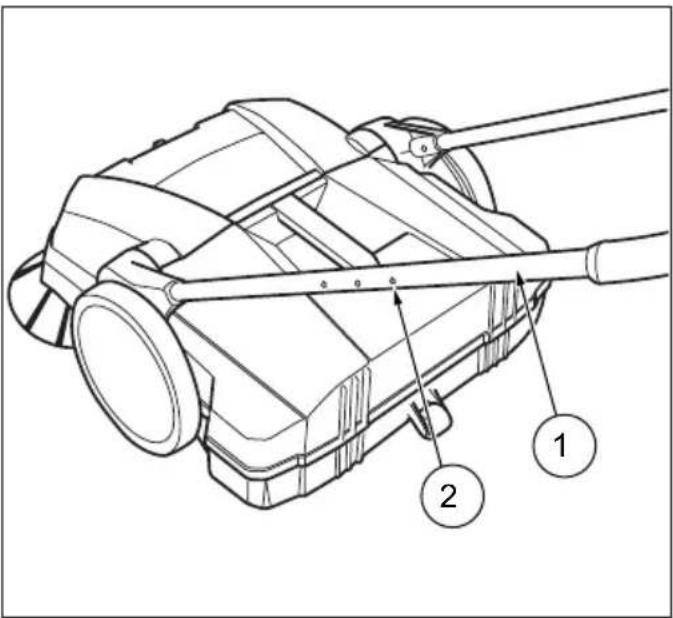

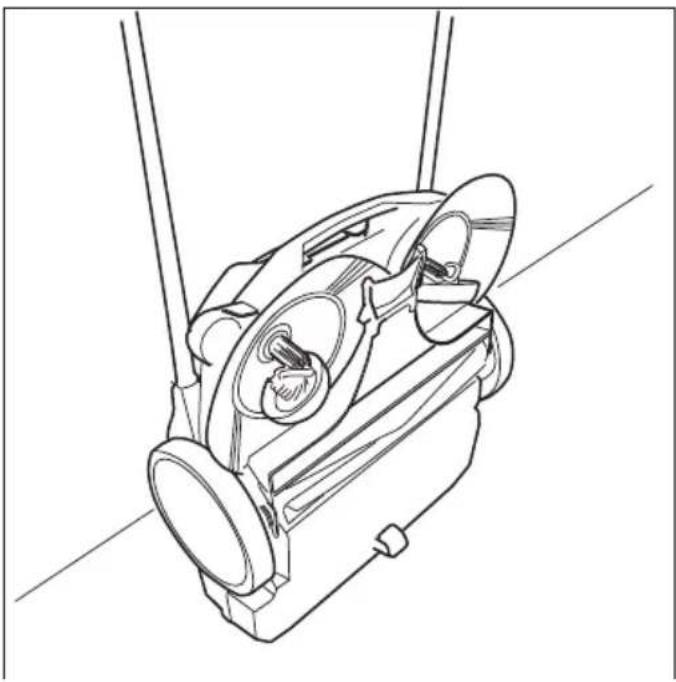

Afb. 5: Opbergpositie

• Plaats het apparaat zo, dat de borstels nicht geknikt of verbogen worden.
  Borg het apparaat met telescopische duwbeugel gegen omkantelen, verschuiven en op deze manier gegen beschadiging.
• Bewaart u het apparaat Niet buitenshuis of in vochtige omgevingen.

5.5 Dragen van het apparatus

VOORZICTIG

Letselgevaar door omkanteelen van de telescopische duwbeugel!

Door omkiepen van de telescopische duwbeugel kuren er lichte verwondingen zoals bijv. beknellen van de vingers of bloeduitstortingen bij de gebruiker of andere Personen ontstaan.

• Houd het apparaat bij het dragen zo, dat de telescopische duwbeugel Niet kan omkiepen.

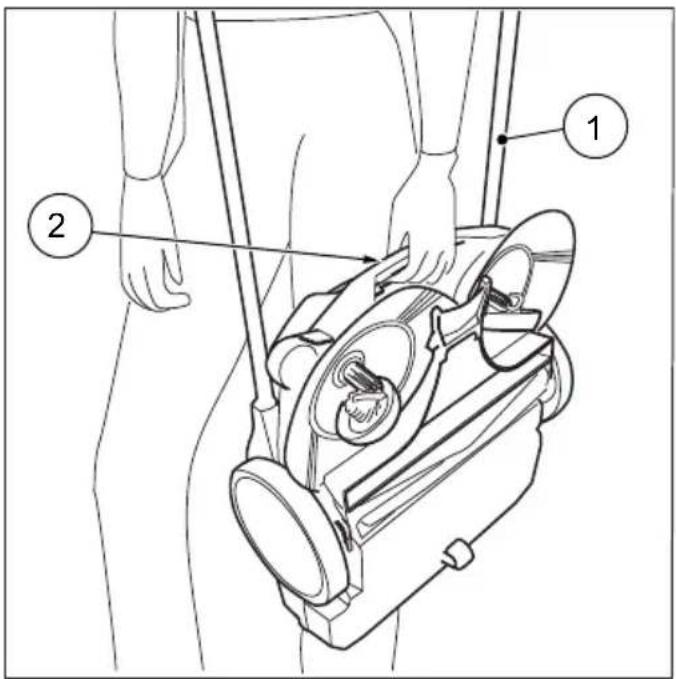

Afb. 6: Dragen van het apparatusat

1. Draai de telescopische duwbeugel (1) vlak\ haar voren.
2. Grijp het apparaat aan de draaggreep (2).
3. Draag het apparaat zo, dat de schotelbezems van het lichaam af wijzen.

5.6 Apparaat in een voertuig transporteren

VOORZICTHIG

Letselgevaar door ondeskundig transport van de veegmachine!

Een rondslingerend, glijdend of omkiepend apparatus kan tot persoonlijk letsel van de bestuurder of andere personen leiden.

• Vergrendel het apparaat met een spanband gegen verschuiven en rondslingeren.

• Plaats het apparaat op een geschikte plek in het voertuig.

• Zet het apparaat met een spanband vast.

OPMERKING

Ondeskundig transport kan tot schades aan de veegmachine leiden.

6. Inbedrijfstelling

6.1 Telescopische duwbeugel in elkaar zetten

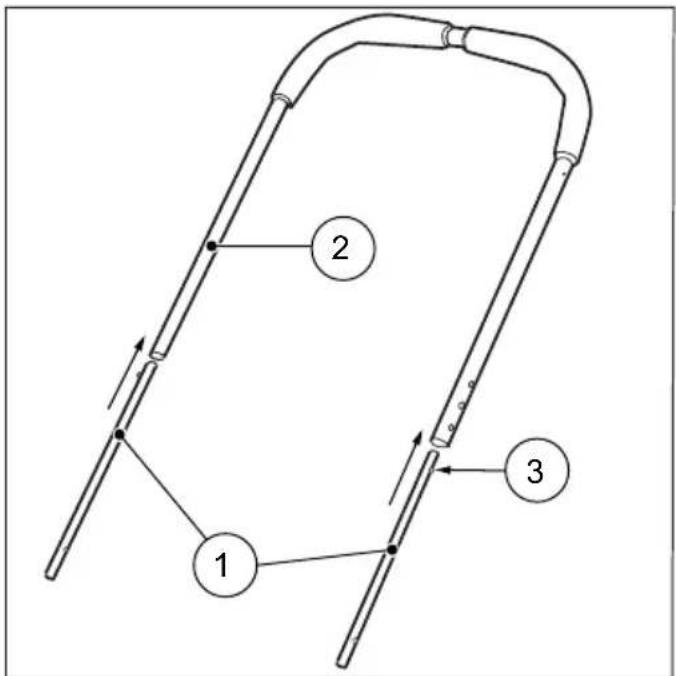

Afb. 7: Montage van de telescopische duwbeugel

Bij aflevering liggen de beiden telescoopbuizen (1) en de duwbeugel (2) als losse onderdelen in de verpakking.

1. Druk de borgveren (3) aan beiden zijden van de telescoopbuizen maar binnen.
2. Schuif de telescoopbuizen (1) in de duwbeugel (2).
3. Schuif de telescoopbuizen zover in de duwbeugel tot de borgveren aan beiden zichden vastklikken.
   » Zorg ervoor, dat de borgveren aan beiden zichden op bezelfde hoogte vastklikken.

6.2 Telescopische duwbeugel monteren

VOORZICHTIG

Letselgevaar door omkanteelen van de telescopische duwbeugel!

Door omkiepen van de telescopische duwbeugel konnen er lichte verwondingen zoals bijv. beknellen van de vingers of bloeduitstortingen bij de gebruiker of andere Personen ontstaan.

• Houd het apparaat bij het dragen zo, dat de telescopische duwbeugel Niet kan omkiepen.

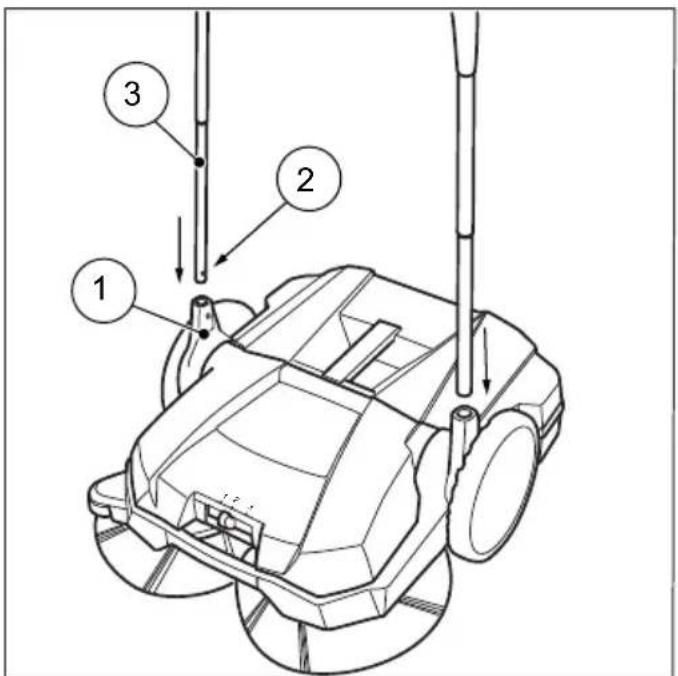

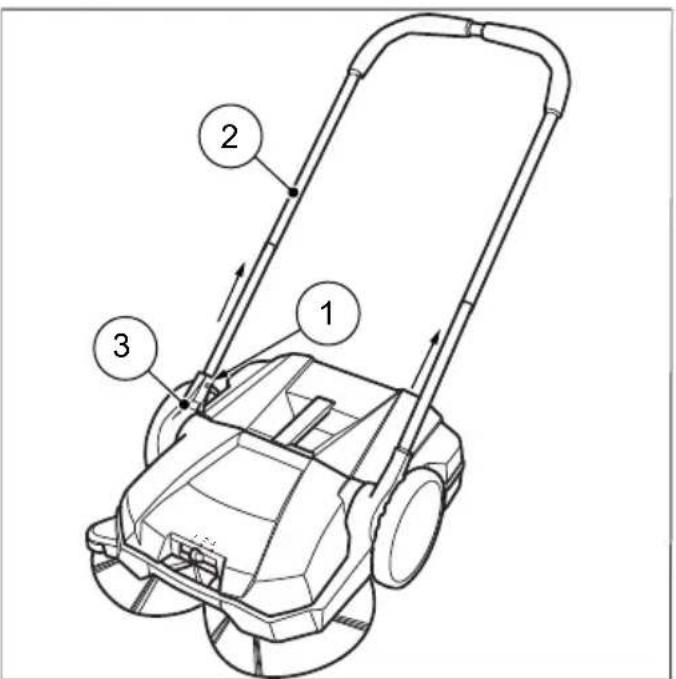

Afb. 8: Montage van de telescopische duwbeugel

1. Draai de beiden bevestigingen van de handgreep (1) in verticale positie.
2. Druk de borgveren (2) aan beiden zijden van de telescopische duwbeugel maar binnen.
3. Schuif de telescopische duwbeugel (3) tegelijkertijd in beiden bevestigingen.
4. Schuif de telescopische duwbeugel zo ver in de bevestigingen tot de borgveer vergrendelt.

6.3 Hoogte-instelling telescopische duwbeugel De telescopische duwbeugel (1) kan in drie standen op de lichaamsgrootte van de gebruiker worden ingesteld.

Afb. 9: Hoogte-instelling telescopische duwbeugel

1. Druk de borgveren (2) aan beiden zijden van de telescopische duwbeugel maar binnen.
2. Pas de lenghte van de telescopische duwbeugel aan uw lichaamsgroote aan.
   » De borgveren (2)要去en hoorbaar en zichtaar op de gewenste positie vastklikken.

7. Bediening

WAARSCHUWING

Snijgevaar door glasscherven, metaal of andereen, scherpe materialen!

Bij het leegmaken van de opvangbak kunnen snijverwondingen door glasscherven, metaal of andereen, scherpe materialen ontstaan!

• Draag de voorgeschreven persoonlijke veiligheidsuitrusting!

VOORZICHTIG

Gezondheidsrisico door bij het vegen ontstane stoffen!

Het inademen van stofdeeltjes kan degezondheid in gevaar brengen.

• Draag de voorgeschreven persoonlijke veiligheidsuitrusting!

7.1 Voor aanvang van de werkzaamheden

• Controller het apparaat voor aanvang van de werkzaamheden op+zijn werking.
• Controller de telescopische duwbeugel op stevige bevestiging in de bevestigingen.
• Controller de opvangbak op stevige bevestiging en goede staat.
• Controller de schotelbezems en de veegwals voor因其 vuil op opgewikkelde draden en snoeren. Verwijder deze zo nodig
• Controller de schotelbezems en de veegwals voor因其 vuil op vastgeklemde onderdelen en verontreinigingen.
• Controller de handgrepen op verontreinigungen en reinig deutsche zo nodig.

Hoogteverstelling van de schotelbezems

De hoogteverstelling van de schotelbezems bevindt zich in het midden van het voorste.Deel. Met de hoogteverstelling worden de schotelbezems op de te vegen ondergrond ingesteld. De standen berusten op ervaringswaarden en moeten waar om als referen tiewaarden worden beschouwd. Als gevolg waarvan moeten de standen afhankelijk van ondergrond zo nodigijdens het vegen worden aangepast.

• Niveau 1: voor alle vlakke, harde ondergronden (bijv. asfalt, beton, platen...)
• Niveau 2: voor vochtig blad, zand, oneffen ondergronden (bijv. grindbetonplaten)
• Niveau 3: voor sterke verontreinigingen en grotere oneffenheden

OPMERKING

Druk de schotelbezems nicht te vast op de grond. Met een te hoge druk worden geen beter veegresultaat bereikt, maar worden de duwweerstand en de slijtage van het apparatus vertgroot.

Afb. 10: Hoogteverstelling van de schotelbezems

NL

• Stel het benodigde niveau in:
  Schuif waarvoor de hendel (1) in de gewenste positie (stand 1-3) maar links of rechts.
  » De machine met de draaggreeplicht optillen. Zo maakt u de procedure van de hoogteverstelling eenvoudiger.

7.2 Bediening

• Duw het apparaat met beiden handen aan de telescopische duwbeugel.
• Duw het apparaat met normale loopsnelheid vooruit.
  Maak de opvangbak indien nodig leeg,
  zie paragraaf "Opvangbak leegmaken" in
  hoofdstuk 7.3 van deze bedieningshandleiding.

7.3 Opvangbak leegmaken

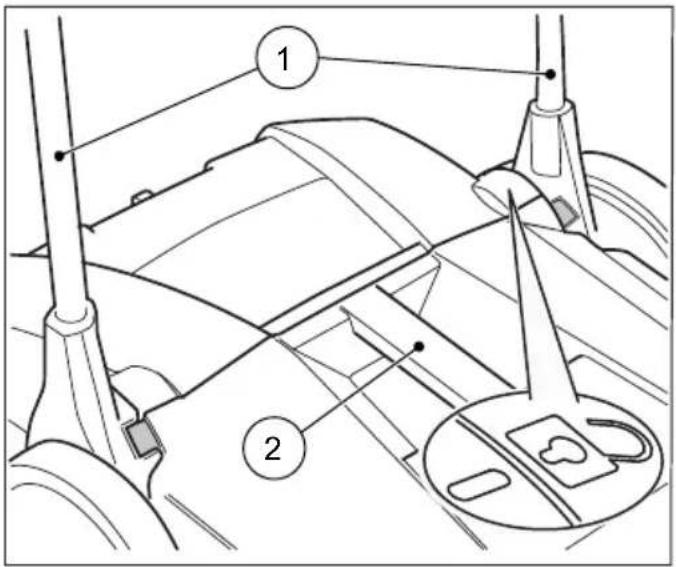

Afb. 11: Vrijgavepositie opvangbak

Maak de opvangbak na ieder gebruik leeg.
Maak de opvangbak regelmatig leeg, om een goed veegresultaat te krijgen.

1. Zet de telescopische duwbeugel (1) in verticale positie.

» In deze positie is de opvangbak voor het verwijderen uit het apparaat vrijgeveven. Dit toont het symbol "Slot ontgrendeld".

1. Trek de opvangbak aan de handgreep (2)
   haar boven weg.
2. Maak de opvangbak helemaal leeg.
   » Zorg ervoor dat ook de randen van de behuizing schoon zijn.
3. Plaats de lege opvangbak waar op het apparaat en breng de telescopische duwbeugel'erug in de bedieningspositie.
   In de bedieningspositie van de telescopische duwbeugel is de opvangbak vergrendeld.

8. Storingsoplossing

WAARSCHUWING

Snijgevaar door glasscherven, metaal of andereen, scherpe materialen!

Bij het leegmaken van de opvangbak kunnen snijverwondingen door glasscherven, metaal of andereen, scherpe materialen ontstaan!

• Draag de voorgeschreven persoonlijke veiligheidsuitrusting!

VOORZICHTIG

Gezondheidsrisico door bij het vegen ontstane stoffen!

Het inademen van stofdeeltjes kan de gezondheid in gevaar brengen.

• Draag de voorgeschreven persoonlijke veiligheidsuitrusting!

VOORZICTIG

Letselgevaar door omkanteelen van de telescopische duwbeugel!

Door omkiepen van de telescopische duwbeugel kuren er lichte verwondingen zoals bijv. bekellen van de vingers of bloeduitstortingen bij de gebruiker of andere personen ontstaan.

• Houd het apparaat bij het dragen zo, dat de telescopische duwbeugel Niet kan omkiepen.

8.1 Storingstabel

Storing Oorzaak Oplossing
Apparaat loopt zwaar of onregelmatig	Apparaat verontreinigd	Apparaat schoonmaken, zie hoofdstuk 9.4
	Bezem geblokkeerd	Blokkering verwijderen, zie hoofdstuk 9.2 "Blokkering verwijden"
	Bezemaandrijving verontreinigd	Bezemandaandrijving schoonmaken, zie hoofdstuk 9.4 "Apparaat schoonmaken"
	Hoogeteverstelling te diep ingesteld, aanlegduk van de schotelbezems te hoog	Hoogeteverstelling instellen, zie hoofdstuk 7.1 in paragraaf "Hoogeteverstelling instellen"
	Schotelbezems draaien Niet	Contact opnemen met de serviceafdeling
Borstels+zijn verbogen	Verkeerde opslag Borstels uitlijnen, zie hoofdstuk 9.3 in paragraaf "Borstels uitlijnen"
Veegresultaat onvoldoende	Veeglip ontbreekt, zit los of sterk versleten	Veeglip verwangen

Ondanks toepassing de voorgeschreveen onderhoudswerkzaamheden en controle van het apparaat voor gebruik hunnen er storingen optreden. Mogelijk storingen worden in de navolgende tabel onder vermeling vanoorzaak en oplossing weergegeven.

9. Onderhoud en reiniging

WAARSCHUWING

Snijgevaar door glasscherven, metaal of andereen, scherpe materialen!

Bij het leegmaken van de opvangbak kunnen snijverwondingen door glasscherven, metaal of andereen, scherpe materialen ontstaan!

• Draag de voorgeschreveen persoonlijke veiligheidsuitrusting!

VOORZICHTIG

Gezondheidsrisico door bij het vegen ontstane stoffen!

Het inademen van stofdeeltjes kan de gezondheid in gevaar brengen.

• Draag de voorgeschreven persoonlijke veiligheidsuitrusting!

VOORZICTIG

Letselgevaar door omkanteelen van de telescopische duwbeugel!

Door omkiepen van de telescopische duwbeugel konnen er lichte verwondingen zoals bijv. bekellen van de vingers of bloeduitstortingen bij de gebruiker of andere Personen ontstaan.

• Houd het apparaat bij het dragen zo, dat de telescopische duwbeugel Niet kan omkiepen.

VOORZICHTIG

Gevaard door reinigingsmiddelen!

De middelen kuren bestanddelen die schadelijk voor de gezondheid zich bevatten en kuren tot irritaties van de luchtwegen en de huid leiden.

Veiligheidsinformatieblad van de fabrikant in acht nemen.
Morsen en verneveling vermijden.
Bij de werkzaamheden nicht eten, drinken roken.
Huid- en oogcontact vermijden:

In de volgende paragrafen worden de onderhouds- en reinigingswerkzaamheden beschreiben die voor een optimale en storingsvrijwe Werkingoodzakelijk+zijn.

Het uitvoeren van de vermelde werkzaamheden is in een aantal geallen afhankelijk van vrijen/of belasting. Bij de zowel in termijnen als in bedrijfsuren (Bu) aangegeven intervallen geldt waarom telkens de situatie die als eerste opttreedt.

Neem bij vragen over onderhoudswerkzaamheden en intervallen contact op met de fabrikant:

9.1 Onderhoudsschema

Onderhouds-interval	Onderhoudswerkzaamheden
Voor het begin van de onderhouds-werkzaamheden:	Controleer het apparaat voor aanvang van de werkzaamheden op+zijn werkinq en beschadigingen. Neem EVT. contact op met de serviceafdeling.
	Controleer de telescopische duwbeugel op stevige bevestiging in de bevestigingen.
	Controleer de opvangbak op stevige bevestiging en goede staat.
	Controleer de schotelbezems en de veegwals voor fijn vuil op opgewikkelde draden en snoeren. Verwijder deze zo nodig
	Controleer de schotelbezems en de veegwals op vastgeklemde onderdelen en verontreinigingen.
	Controleer de handgrepen op verontre-inigenen en reinig deze zo nodig.
	Controleer de hoogteverstelling op de juiste hoogte.
	Controleer de veegdrukinstelling. Pas deze zo nodig op de te vegen ondergrond aan.
Na einde van de werkzaamheden	opvangbak leegmaken.
	Apparaat schoonmaken.
8 Bu Bezemaandrijving schoonmaken.

9.2 Blokkering verwijdersen

• Verhelp verwijder opgewiekeld materiaal (bijv. snoeren, draden...) van borstels en assessen.
• Verwijder ingeklemd materiaal (bijv. stenen, takken, blad...).

9.3 Borstels uitlijnen

WAARSCHUWING

Brandgevaar door ondeskundig gebruik van een ventilator of door gebruik van ongeschichte ventilator!

Bij het uitlijnen van de borstels bestaat brandgevaar, wonneer bij het verwarmen te hoge temperaturen ontstaan.

• Geen open vlammen of branders voor het verwarmen van de borstels gebruiken!
• Geen warmeluchtblazer gebruiken. De borstels können door te hare lucht smelten.

Verbogen borstels konnen door middel van een warmeluchtblazer (bijv. haardroger) door verwarming weeer worden uitgelijnd.

• Richt de ingeschakelde warmeluchtblazer op de verbogen borstels.
  » Bij voldoende verwarmingRCTen de borstels zich vanzelf wee por.

9.4 Apparaat schoonmaken

• Gebruik geen vetoplossende middelen.
• Gebruik geen agressieve reinigingsmiddelen.
• Reinig het apparaat Niet met een hagedrukreiniger of onder stromend water. Het apparaat mag Niet in water gedompeld of met water afgespoeld worden.
• Bescherm de lagersets gegen vocht.
• Reinig de schotelbezems en veegwals nicht met perslucht.
  » De harde luchtstraal kan de borstels beschadigen.
• Reinig de schotelbezems, de veegwals en aandrijvingen met een natte doeck.
• Reinig alle kunststoffdelen met een vochtige doek.

10. Buitenbedrijfstelling

10.1 Telescopische duwbeugel demonteren

VOORZICTIG

Letselgevaar door omkanteelen van de telescopische duwbeugel!

Door omkiepen van de telescopische duwbeugel konnen er lichte verwondingen zoals bijv. bekellen van de vingers of bloeduitstortingen bij de gebruiker of andere personen ontstaan.
- Houd het apparaat bij het dragen zo, dat de telescopische duwbeugel Niet kan omkiepen.

Afb. 12: Demontage van de telescopische duwbeugel

1. Druk de borgveren (1) aan beiden zichden maar binnen, zodate te telescopische duwbeugel (2) vrijgeveen is om te verwijderen.
2. Trek de telescopische duwbeugels (2) tegelijkertijd uit de beiden bevestigingen (3).

10.2 Afvalverwijdering

• Verwijder het apparaat milieuvriendelijk in overeenstemming met de regioaal geldende wettelijk voorschriften.

Innholdsfortegnelse

NL • De inhoud en de afbeeldingen van deze gebruikshandleiding werden gerealiseerd voor rekening van STIGA SpA en zijn beschermd door het autoursrecht – Elke Niet-geauthoriserde reproductive of wijziging, ook gedeelijike, van het document is verboden.
