1. Allgemeines

These Bedienungsanleitung ist Teil des Gerätes Kehrmsachine SWP 355 und ausschließlich für das genannte Gerät gültig.

Die Bedienungsanleitung vermittelt wichtige Hinweise für den sicheren und effizienten Umgang mit dem Gerät.

Voraussetzung fur sicheres Arbeiten am Gerat ist die Einhaltung aller angegebenen Sicherheitshinweise und Handlungsanweisungen.

• Lesen Sie die Bedienungsanleitung vor der Verwendung des Gerätes aufmerksam durch.
• Lesen Sie die Sicherheitshinweise!
  Bewahren Sie die Bedienungsanleitung während der Lebensdauer des Gerätes sichere und zuganglich auf.
• Geben Sie die Bedienungsanleitung an jedem nachfolgenden Besitzer oder Benutzer des Gerätes weiter.

1.1 Konventionen

Um mit der Bedienungsanleitung optimal arbeiten zu können, sind folgende Erklärungen zu den typografischen Konventionen zu beachten.

Aufzahlung

• So dargestellte Texte sind Aufzahlungspunkte.

Arbeitsfolge

1. Schritt 1 der Arbeitsfolge
2. Schritt 2 der Arbeitsfolge
3. Schritt 3 der Arbeitsfolge

Die Reihenfolge der Arbeitsschritte ist einzuhalten.

Tipp

Tipps, Hinweise (nicht Maschinenschaden) werden so dargestellt.

1.2 Symbole und Kennzeichnungen

Alle Warn- und Sicherheitshinweise unbedingte einhalten! Beim Arbeiten stets umsichtig handeln, um Unfälle, Personen- und Sachschäden zu vermeiden!

Aufbau der Sicherheitshinweise

SIGNALWORT

Art und Quelle der Gefahr

Mögliche Folgen

Maßnahme zur Vermeidung der Gefahr

Gefahrenstufe

Gefahrenstufe Eintrittswahrscheinlichkeit		Folgen beiNichtbeachtung
GEFAHR	Unmittelbar	Tod, schwereKörperverletzung
WARNING	Möglich	Tod, schwereKörperverletzung
VORSICHT	Möglich	LeichteKörperverletzung
HINWEIS	Möglich Sachschaden

1.3 Haftungsbeschränkung

Für Schäden und Folgeschäden, die durch die nachfolgend aufgeführten Punkte entstehen, übernimmt der Hersteller keinerlei Haftung:

• Nichtbeachtung der Bedienungsanleitung
• Verwendung nicht zugelassener Ersatzteile / falscher Ersatzteile / Ersatzteile, die nicht der Herstellerspezifikation entsprechen
  Eigenmächtige Änderungen, An- und Umbauten am Gerät

1.4 Gewährleistung

Es gelten die Regelungen, die in den Allgemeinen Geschäftsbedingungen des Herstellers beschreiben sind.

1.5 Urheberschutz

Die Bedienungsanleitung ist urheberrechtlich für den Hersteller geschützt.

Die Bedienungsanleitung enthalt Vorschriften und Zeichnungen bzw. Zeichnungsausschnittete technischer Art, die weder vollständig noch teilweise vervielfältigt, verbreitet oder zu Zweckendes Wettbewerbs unbefugt verwertet oder anderen mitgeteilt werden)durfen.

Eina Erlaubnisgenehmigung zur Verwendung fur Publikationen oder Weitergabe von Kopien oder Informationen aus dieser Bedienungsanleitung an Dritte gehalt sich der Hersteller vor.

Aus Zuwiderhandlungen entsteht ein Schadenersatzanspruch des Herstellers. Weitere Ansprüche bleiben vorbehalten.

1.6 Zielgruppe

These Bedienungsanleitungrichtet sich an den Benutzer dieser Kehrmaschine.

2. Sicherheit

Beachten Sie zur Vermeidung von Fehlfunktionen, Schaden und gesundheitlichen Beeinträchtigungen folgende Hinweise!

2.1 Bestimmungsgemäß Verwendung

Die Kehrmschine 355 ist ausschließlich zum Entfernen von Straβenschmutz wie z. B. Laub, Gras, Split, Sand und ähnlichen Verunreinigungen auf ebenen und harten Flächen vorgesehen.

2.2 Nichtbestimmungsgemäß Verwendung

Jeder andere als der im Abschnitt „Bestimmungsgemäß Verwendung" beschriebene Gebrauch gilt als nicht bestimmungsgemäß. Für hieraus resultierende Schäden haftet allein der Benutzer des Gerätes.

Die Kehrmaschinearf nicht zum Kehren von gesundheitsgefahrtdenden, brennbaren oder gluhenden Stoffen (Zigaretten und Streichholzern), Flüssigkeiten, explosiven oder gefährlichen Stäuben (Ex), Säuren oder Lösungsmitteln genutzt werden.

Die Kehrmschinearfdependingnicht zum Kehren von Wasser verwendet werden.

Die Kehrmaschinearf nicht in explosionsgefahrdeten Bereichen oder als Transportmittel verwendet werden.

2.3 Verantwortung des Benutzers

Ein Benutzer ist jeder natürliche oder juristische Person, die die Kehrmaschine nutzt oder Dritten zur Anwendung überlässt und während der Nutzung für die Sicherheit des Benutzers oder Dritter verantwortlich ist.

• Beaufsichtigen Sie Kinder, die sich im Arbeitsumfeld befinden, um sicherzustellen, dass sie nicht damit playen.
• Minderjährige)durfen nicht mit dem Gerät arbeiten. Ausgenommen sind Jugendliche über 16 Jahre, die unter Aufsicht ausgebildet werden.
• Personen, deren Reaktionsfähigkeit beeinflusst ist, z. B. durch Drogen, Alkohol oder Medikamente, * dürfen keine Arbeiten mit dem Gerät ausführren .
• Personen, die sich aufgrund ihres gesundheitlichen Zustands nicht anstrengen dürfen, dürfen keine Arbeiten mit der Kehrmaschine ausführten.
• Ersetzen Sie unleserlich gewordene Beschildierung an der Kehrmsachine.

2.4 Allgemeine Sicherheitshinweise

• Machen Sie Verpackungsmaterial Kindern unzugänglich. Es besteht Erstickungsgefahr!
  Tragen Sie weder offene, lange Haare, Krawatte, lose Kleidung noch Schmuck einschließlich Ringe.
• Achten Sie im Umgang mit der Kehrmsachine darauf, dass Verletzungsgefahr durch Hängenbleiben und Einziehen bestehen kann.

2.5 Gefahrenhinweise am Gerät

An der Kehrmschine sind folgende Piktogramme angebracht:

VORSICHT

Achten Sie beim Arbeiten darauf, die in der Bedienungsanleitung beschrieben Sicherheitshinweise einzuhalten.

Betriebsanleitung

Lesen Sie die Bedienungsanleitung vor der Verwendung des Gerätes aufmerksam durch.

1. Technische Daten Grunddaten der SWP 355

Technische Daten Wert
Höhe (in Abhängigkeit HoheneinstellungTeleskop-Schiebebügel)in Millimeter [mm]	1150 /1200 /1250
Breitein Millimeter [mm]	550
Längein Millimeter [mm]	580
Kehrbreitein Millimeter [mm]	550
Kehrleistungin Quadratmeter pro Stunde [m2/h]	1600
Fassungsvermögen des Kehrgutbehaltersin Liter [l]	20
Gewichtin Kilogramm [kg]	7,2

2.6 Persönliche Schutzausrücktung

Bei der Arbeit ist das Tragen persönlicher Schutzausrüstung erforderlich, um Gesundheitsgefahren zu minimieren. Deshalb:

• Vor Beginn aller Arbeiten die jeweils benannte Schutzausrüstung ordnungsgemäß anlagen und während der Arbeit/TRagen.

Festes Schuhwerk

Tragen Sie festes Schuhwerk mit griffiger, rutschfester Sohle.

Feste Schutzhandschuhe

Tragen Sie feste Schutzhandschuhe.

Staubschutzmaske

Tragen Sie eine Staubschutzmaske.

4. Aufbau und Funktion

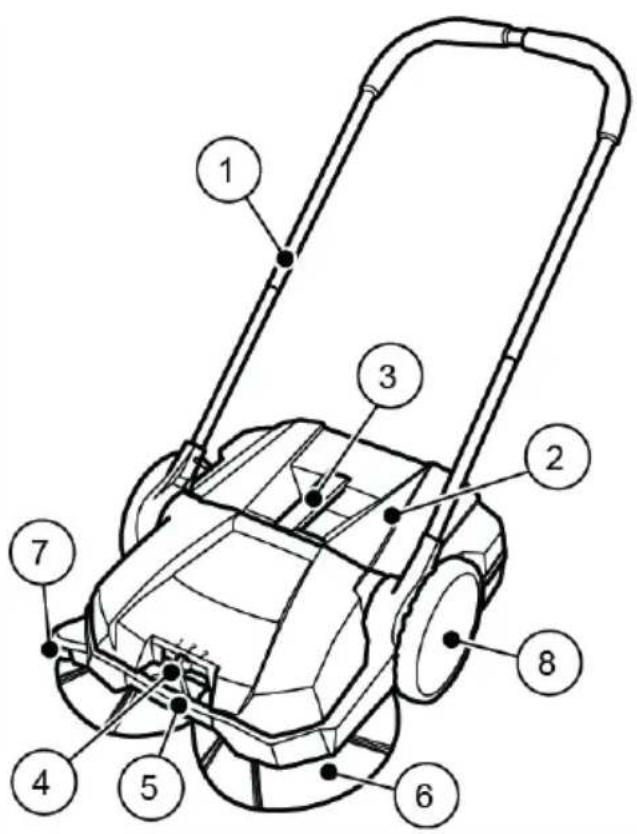

Abb. 1: Komponentenübersicht 1

Pos.-Nr. Bauteil
1 Teleskop-Schiebebügel
2 Kehrgutbehälter
3 Handgriff Kehrgutbehälter
4 Tellerbesen-Höhenverstellung
5 Tragegriff
6 Tellerbesen
7 Seiteliche Führungsrolle
8 Laufrad

Das Gerät wird durch Schieben, über den Telescop-Schiebebügel (1), vorwärts bewegt. Dabei befindern die beiden Tellerbesen (6) mit Hilfe der Kehr lippe (11) das Kehrgut in Richtung Kehrgutbehälter (2). Die Feinschmutz-Kehrwalze (9) befindert das restliche Kehrgut in den Kehrgutbehälter (2).

Abb. 2: Komponentenübersicht 2

Pos.-Nr. Bauteil

9 Feinschmutz-Kehrwalze

10 Schrägrad

11 Kehrlippe

12 Kehrplatte

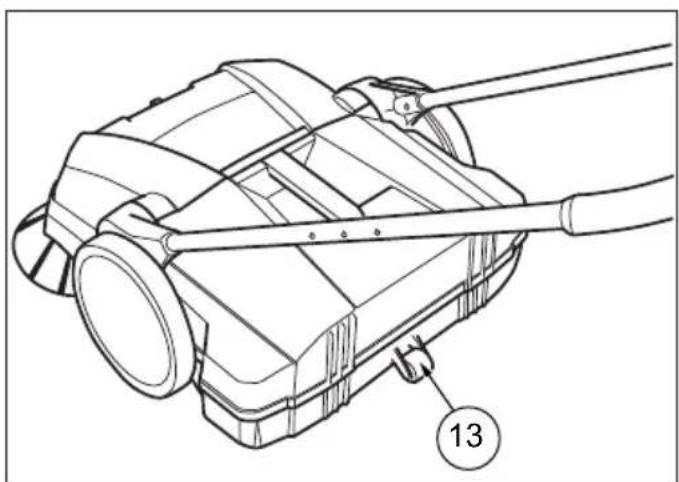

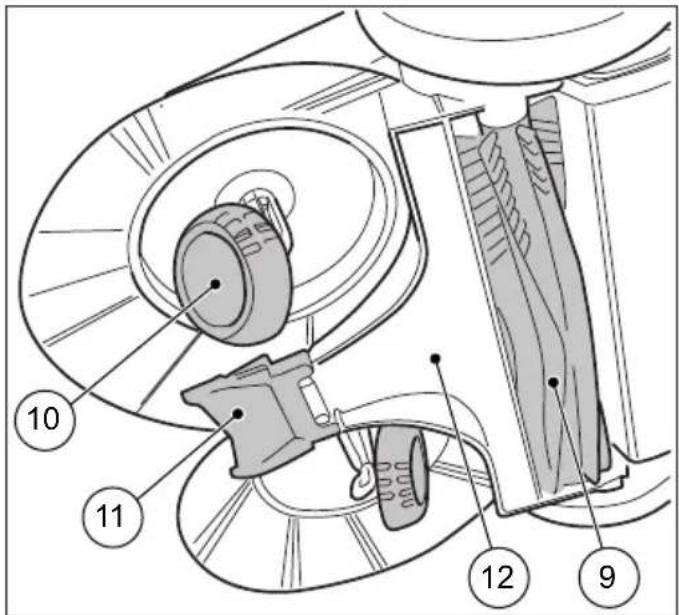

Abb. 3: Komponentenübersicht 3

Pos.-Nr. Bauteil

13 Multirolle

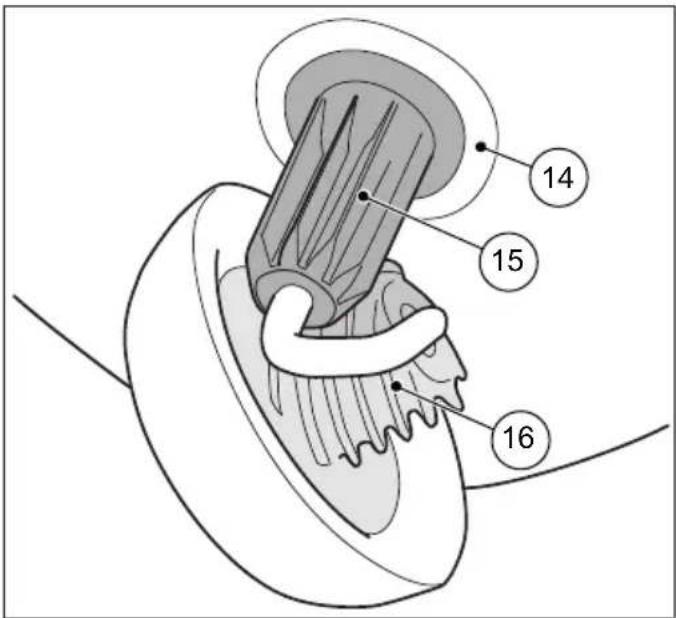

Abb. 4: Detailansicht Tellerbesen

Pos.-Nr. Bauteil

14 Kupplung

15 Zahnhäse

16 Schrägradverzahlung

5. Transport/Transportieren

5.1 Anlieferung

HINWEIS

Sichtbare Schäden an der Außenverpackungitte sofort bei Anlieferung vom Fahrer des Paketdienstes bestätigen halten. Wird ein Transportschaden erst beim Auspacken bemerkt,ist der Paketdienst innerhalb 24 Stunden nach Anlieferung schriftlich zu benachrichtigen, umihn fur die Schäden haftbar zu machen.

5.2 Lieferumfang

Gerat
- Schiebebügel
2 Telescop-Rohre
Bedienungsanleitung

5.3 Umgang mit Verpackungsmaterialien

• Entsorgen Sie das Verpackungsmaterial stets umweltgerecht.
• Beachten Sie die örtlichen, regional geltenden gesetzlichen Vorschriften.

5.4 Lagerung/Aufbewährung

HINWEIS

Unsachgemäß Aufbewährung kann zu Schaden an der Kehrmschine führen.

Lagern Sie das Gerät nur im gereinigten Zustand und mit einem geleerten Kehrgutbehälter.

Informationen zum Entleeren des Kehrgutbehalters finden Sie im Kapitel 7.3 und zum Reinigen im Kapitel 9.4 dieser Bedienungsanleitung.

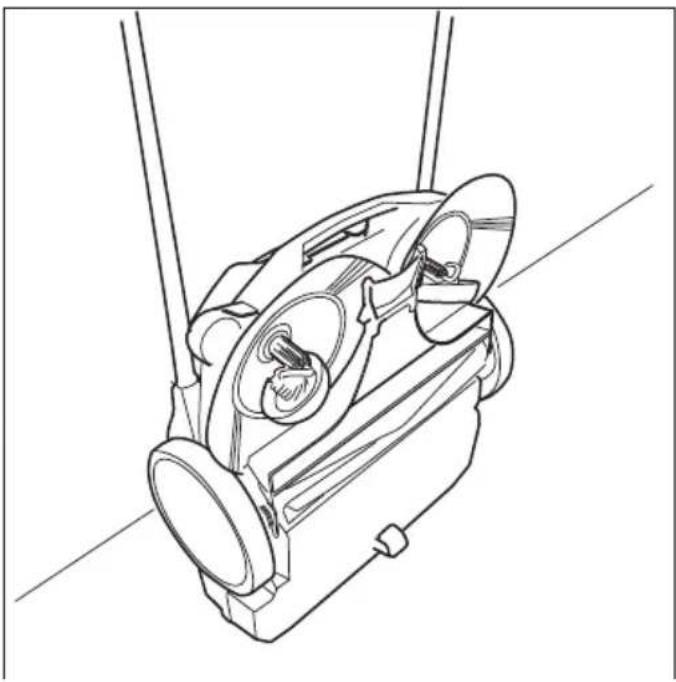

Abb. 5: Aufbewahrungposition

• Platzieren Sie das Gerät so, dass die Borsten nicht abgeknicht oder verbogen werden.
• Sichern Sie das Gerät inklusive Telescop-Schiebebügel gegen Umkippen, Verrutschen und somit vor Beschädigung.
  Bewahren Sie das Gerät nicht im Freien oder in feuchter Umgebung auf.

5.5 Geratragen

VORSICHT

Verletzungsgefahr durch Umkippen des Telescop-Schiebebügels!

Durch Umkippen des Telescop-Schiebebugels kann es zu leichten Verletzungen wie z. B. Quetschen der Finger oder Blutergüssen beim Benutzer oder anderen Personen kommt.

• Halten Sie das Gerät beim Tragen so, dass der Teleskop-Schiebebügel nicht umkippen kann.

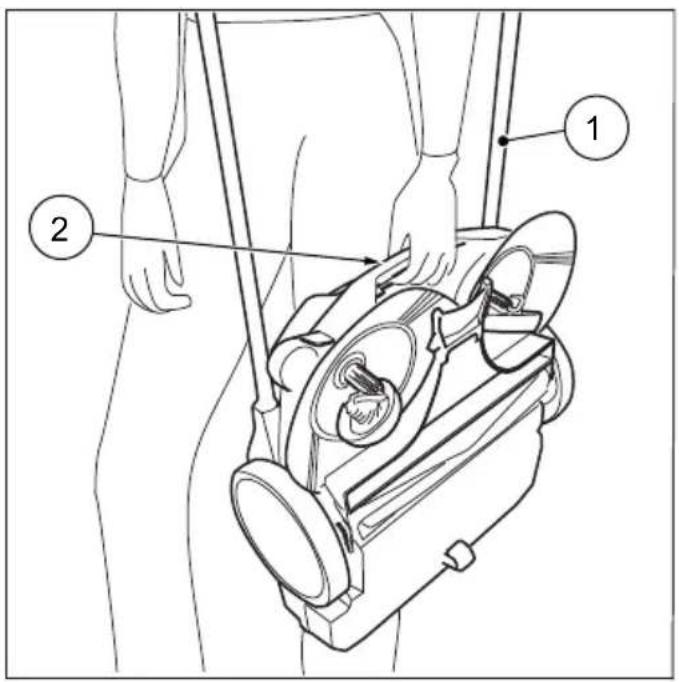

Abb. 6: Gerät tragen

1. Schwenken Sie den Teleskop-Schiebebügel (1) flach nach vorne.
2. Greifen Sie das Gerät am Tragegriff (2).
3. Tragen Sie das Gerät so, dass die Tellerbesen vom Körper perwgeigen.

5.6 Gerat im Fahrzeug transportieren

VORSICHT

Verletzungsgefahr durch unsachgemäßen Transport der Kehrmschine!

Ein umherschleudermdes, verrutschendes oder umkippendes Gerät kann zu Verletzungen des Fahrs oder anderen Personen führen.

• Sichern Sie das Gerät mit einem Spanngurt gegen Verrutschen und Umherschleudern.

• Platzieren Sie das Gerät im Fahrzeug an einer geeigneten Stelle.

• Sichern Sie das Gerät mittels Spanngurt.

HINWEIS

Unsachgemäß Transport kann zu Schaden an der Kehrmschine führen.

6. Inbetriebnahme

6.1 Teleskop-Schiebebügel zusammenbauen

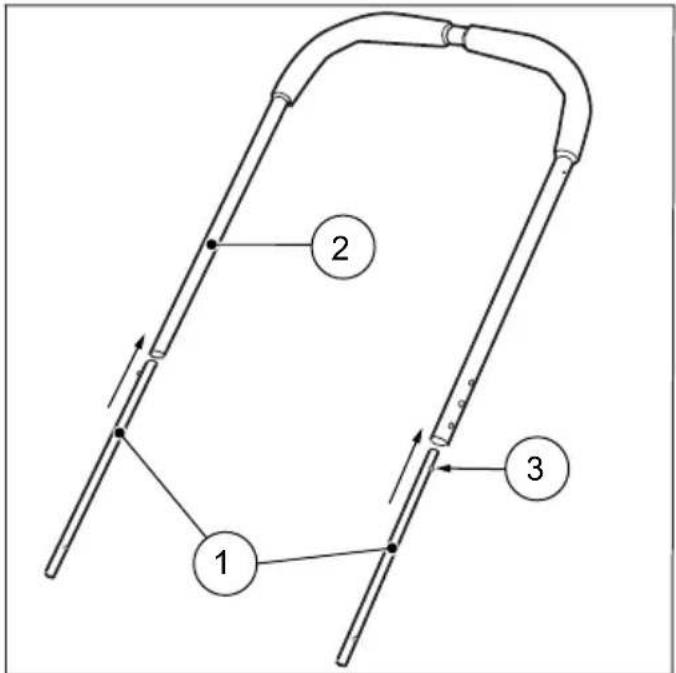

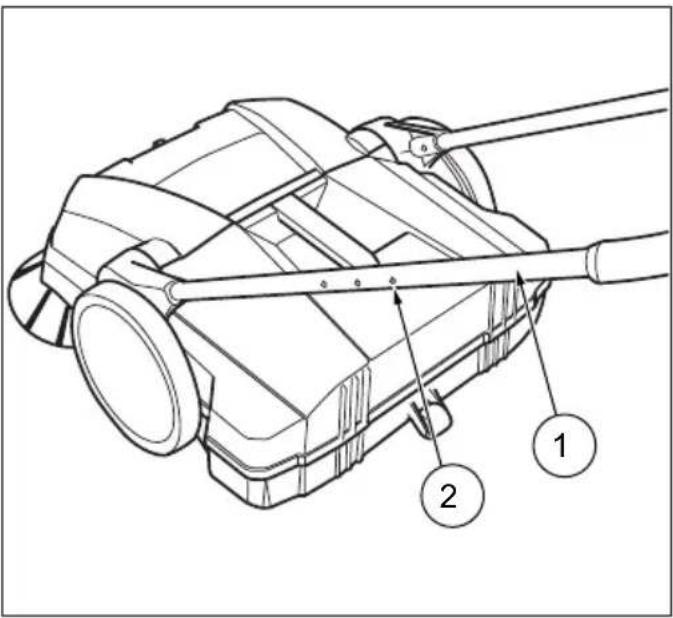

Abb. 7: Teleskop-Schiebebügelmontage

Bei Anlieferung liegen die beiden Teleskoprohre (1) und der Schiebebugel (2) als Einzelteile vor.

1. Drucken Sie die Rastfedern (3) an beiden Seiten der Telescop-Rohre nachinnen.
2. Schieben Sie die Telescop-Rohre (1) in den Schiebebügel (2).
3. Schieben Sie die Telescop-Rohre so welt in den Schiebebügel bis die Rastfedern auf beiden Seiten einrasten.
   » Achten Sie darauf, dass auf beiden Seiten die Rastfedern in gleicher Höhe einrasten.

6.2 Teleskop-Schiebebügel montieren

VORSICHT

Verletzungsgefahr durch Umkippen des Telescop-Schiebebügels!

Durch Umkippen des Telescop-Schiebebugels kann es zu leichten Verletzungen wie z. B. Quetschen der Finger oder Blutergüssen beim Benutzer oder anderen Personen kommt.

• Halten Sie das Gerät beim Tragen so, dass der Telescop-Schiebebügel nicht umkippen kann.

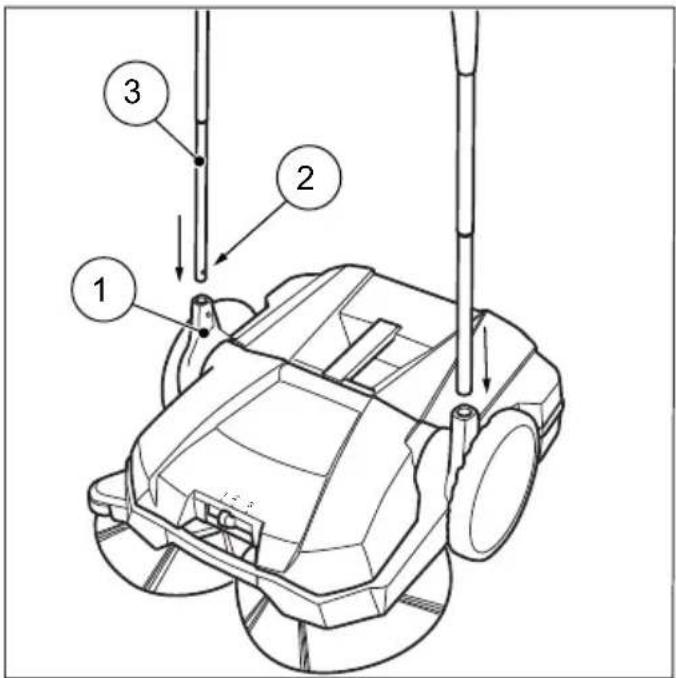

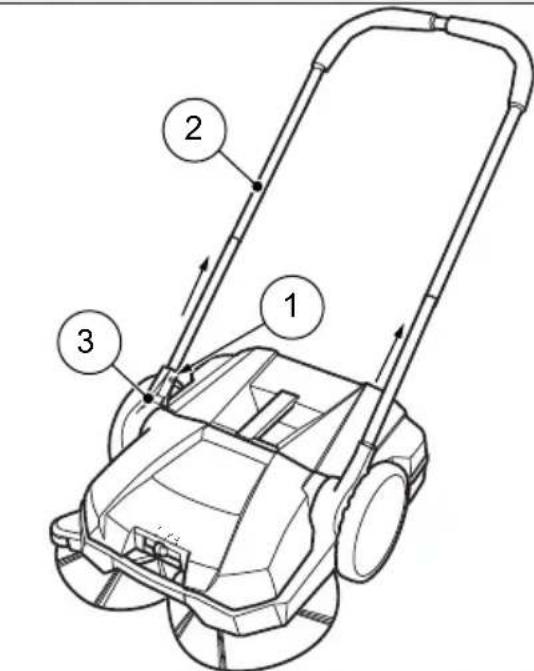

Abb. 8: Teleskop-Schiebebügelmontage

1. Drehen Sie die Griffbeschlage (1) in die senkrechte Stellung.
2. Drucken Sie die Rastfedern (2) an beiden Seiten des Telescop-Schiebebügels nachinnen.
3. Schieben Sie den Teleskop-Schiebebügel (3) gleichzeitig in beiden Griffbeschlagen.
4. Schieben Sie den Teleskop-Schiebebügel soweit in die Griffbeschläge bis die Rastfeder einrastet.

6.3 Hoheneinstellung Telescop-Schiebebügel Der Telescop-Schiebebügel (1) kann in drei Stufen auf die Körpergroße des Benutzers eingestellt werden.

Abb. 9: Hoheneinstellung Teleskop-Schiebebügel

1. Drücken Sie die Rastfedern (2) an beiden Seiten des Telescop-Schiebebügels nachinnen.
2. Verstellen Sie den Telescop-Schiebebügel entsprechend ihrer Körperprüge.

» Die Rastfedern (2) müssen in der gewünschten Position hörbar und sightbar einrasten.

7. Bedienung

WARNING

Schnittgefahr durch Glasscherben, Metall oder andere, scharfkantige Materialien!

Beim Entleeren des Kehrgutbehalters konnen Schnittverletzungen durch Glasscherben, Metall oder andere scharfkantige Materialien entstehen.

Tragen Sie die vorgeschriebene persönliche Schutzausrüstung!

VORSICHT

Gesundheitsgeführung durch beim Kehren entwickelte Stäube!

Das Einatmen von Stäuben kann die Gesundheit gefährden.

Tragen Sie die vorgeschriebene persönliche Schutzausrüstung!

7.1 Vor Arbeitsbeginn

• Prufen Sie das Gerät vor Arbeitsbeginn auf seine Funktionalität.
• Prufen Sie den Telescop-Schiebebügel auf festen Sitz in den Griffbeschlagen.
• Prufen Sie den Kehrgutbehälter auf festen Sitz und Zustand.
• Prufen Sie die Tellerbesen und die Feinschmutz-Kehrwalze hinsichtlich aufgespulter Faden und Schnüre. Beseitigen Sie diese ggf.
• Prufen Sie die Tellerbesen und die Feinschmutz-Kehrwalze auf festgeklemte Teile oder Verschmutzungen.
• Prufen Sie die Handgriffe auf Verschmutzungen und reinigen Sie diese ggf.

Hohenverstellung der Tellerbesen

Die Höhenverstellung der Tellerbesen befindet sich in der Mitte des Vorderteils. Mit der Höhenverstellung werden die Tellerbesen auf den zu kehrenden Untergrund eingestellt. Die Stufen beruhen auf Erfahrungswerten und sind demnach als Anhaltswerte zu betrachten. Infolgedessen müssen ggf. beim Kehren Anpassungen der Stufen je nach Untergrund vorgenommen werden.

• Stufe 1: für alle ebenen, harten Flächen (z. B. Asphalt, Beton, Platten...)
• Stufe 2: für feuchtes Laub, Sand, unebene Flächen (z. B. Waschbetonplatten)
• Stufe 3: für starke Verschmutzungen und stärkere Unebenheiten

HINWEIS

Pressen Sie den Tellerbesen nicht zu fest auf den Boden. Ein zu hoher Anpressdruck erzielt kein besseres Reinigungsergebnis, sondern führt zu einer Erhöhung des Schiebewiderstandes und des Verschleiben am Gerät.

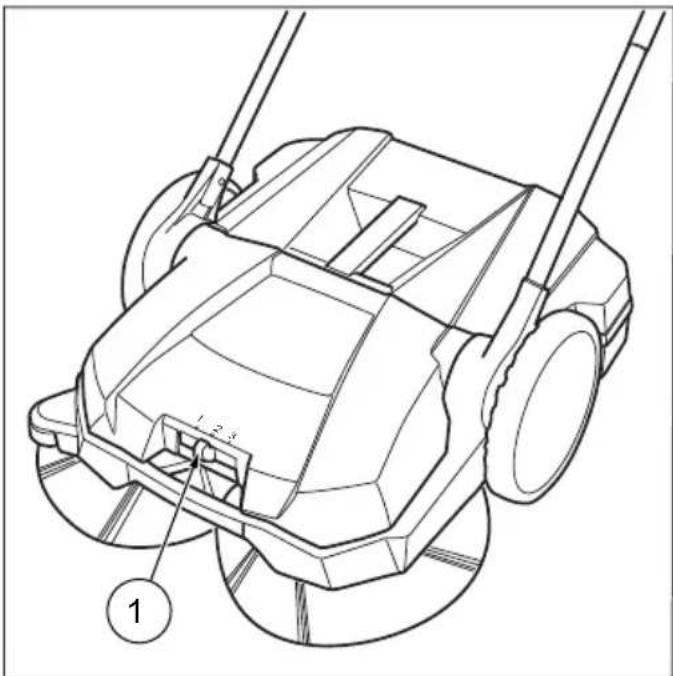

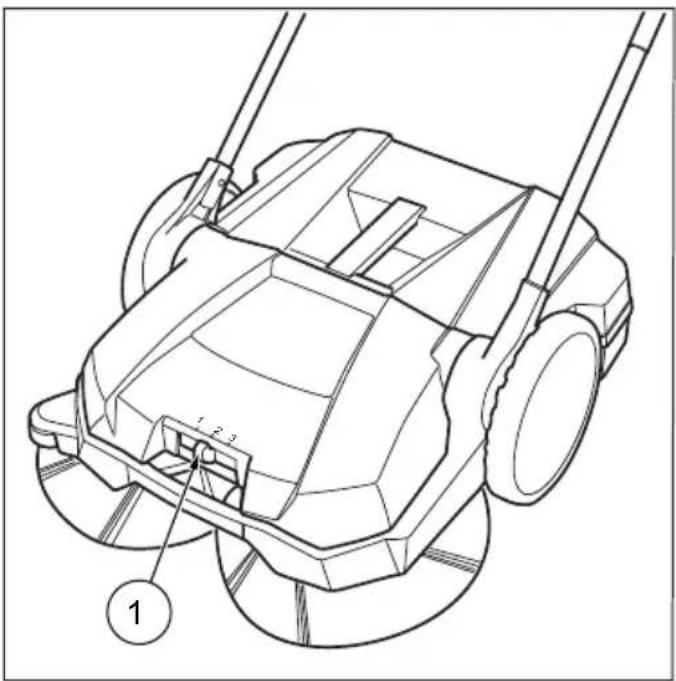

Abb. 10: Höhenverstellung Tellerbesen

• Stellen Sie die benötigte Stufe ein:
• Schieberen Sie dazu den Hebel (1) in die gewünschte Position (Stufe 1-3) nach links oder rechts.

» Die Maschine am Tragegriff leicht anheiten. So erleichtern Sie den Vorgang der Hohenverstellung.

7.2 Betrieb

• Führn Sie das Gerät über den Telescop-Schiebebügel mit beiden Händen.
• Schieben Sie das Gerät mit normaler Schrittgeschwindigkeit vorwärts.
• Entleeren Sie den Kehrgutbehälter bei Bedarf, siehe Abschnitt „Kehrgutbehälter entleeren" in Kapitel 7.3 in dieser Bedienungsanleitung.

7.3 Kehrgutbehälter entleeren

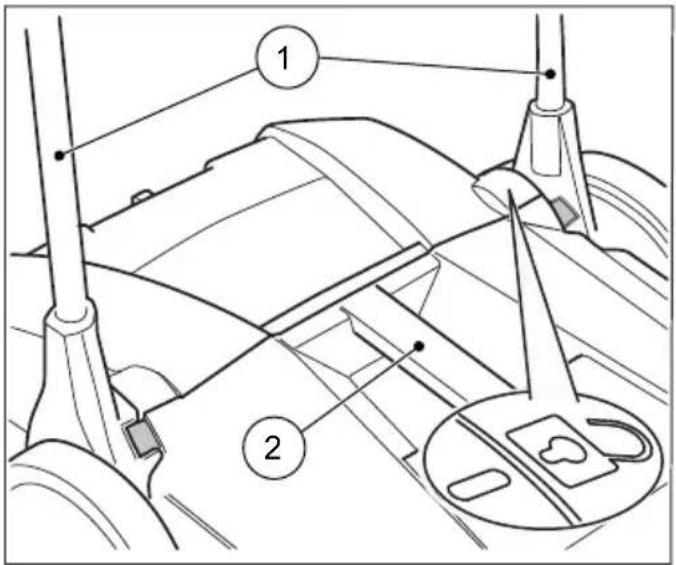

Abb. 11: Freigabeposition Kehrgutbehälter

• Entleeren Sie den Kehrgutbehälter nach jeder Anwendung.
  Entleeren Sie den Kehrgutbehälter in regelmäßigen Abständen, um ein einwandfreies Kehrergebnis zu erzielen.

• Bringen Sie den Teleskop-Schiebebügel (1) in die senkrechte Position.
  In dieser Position ist der Kehrgutbehälter für die Entnahme aus dem Gerät freigegeben. Dies zeigt auch das Symbol „Schloss entriegelt" an.

• Ziehen Sie den Kehrgutbehälter an dem Handgriff (2) nach oben weg.
• Entleeren Sie den Kehrgutbehälter vollständig.
  Achten Sie darauf, dass auch die Gehäusekanten schmutzfrei sind.
• Setzen Sie den leeren Kehrgutbehälter am Gerät ein und bringen Sie den Teleskop-Schiebebügel zurück in die Bedienposition.
  In der Bedienposition des Telescop-Schiebebugels ist der Kehrgutbehalter verriegelt.

8. Fehlerbehebung

WARNING

Schnittgfahr durch Glasscherben, Metall oder andere, scharfkantige Materialien!

Beim Entleeren des Kehrgutbehalters konnen Schnittverletzungen durch Glasscherben, Metall oder andere, scharfkantige Materialien entstehen.

Tragen Sie die vorgeschriebene persönliche Schutzausrüstung!

DE

VORSICHT

Gesundheitsgeführung durch beim Kehren entwickelte Stäube!

Das Einatmen von Stäuben kann die Gesundheit gefährden.

Tragen Sie die vorgeschriebene persönliche Schutzausrüstung!

VORSICHT

Verletzungsgefahr durch Umkippen des Telescop-Schiebebügels!

Durch Umkippen des Telescop-Schiebebugels kann es zu leichten Verletzungen wie z. B. Quetschen der Finger oder Blutergüssen beim Benutzer oder anderen Personen kommt.

• Halten Sie das Gerät beim Tragen so, dass der Teleskop-Schiebebügel nicht umkippen kann.

Trotz Einhaltung der vorgeschrieben Wartungsarbeiten und Prüfung des Gerätes vor der Benutzung kann es zu Störungen kommt. Mögliche Störungen werden in der nachfolgenden Tabelle unter Angabe von Ursache und Abhilfe aufgelistet.

8.1 Störungstabelle

Störung Ursache Abhilfe
Gerät lauft schwer oder unruhig	Gerät verunreinigt	Gerät reinigen, siehe Kapitel 9.4
	Besen blockiert Blockierung beseitigen, siehe Kapitel 9.2 „Blockierung beseitigen"
	Besenantriebe reinigen, siehe Kapitel 9.4 „Gerät reinigen"
	Höhenverstellung zu tief eingestellt, Anpressdruck der Tellerbesen zu hoch	Höhenverstellung einstellen, siehe Kapitel 7.1 im Abschnitt „Höhenverstellung einstellen"
	Tellerbesen drehen nicht	Service kontaktieren
Borsten sind verbogen	Unsachgemäß Aufbewährung	Borsten ausrichten, siehe Kapitel 9.3 im Abschnitt „Borsten ausrichten"
Kehrergebnis unzureichend	Kehrlippe fehlt, ist lose oder stark abgenutzt	Kehrlippe ersetzen

9. Wartung und Reinigung

WARNING

Schnittgfahr durch Glasscherben, Metall oder andere, scharfkantige Materialien!

Beim Entleeren des Kehrgutbehalters konnen Schnittverletzungen durch Glasscherben, Metall oder andere, scharfkantige Materialien entstehen.

Tragen Sie die vorgeschriebene persönliche Schutzausrüstung!

VORSICHT

Gesundheitsgeführung durch beim Kehren entwickelte Stäube!

Das Einatmen von Stäuben kann die Gesundheit gefährden.

Tragen Sie die vorgeschriebene persönliche Schutzausrüstung!

VORSICHT

Verletzungsgefahr durch Umkippen des Telescop-Schiebebügels!

Durch Umkippen des Telescop-Schiebebugels kann es zu leichten Verletzungen wie z. B. Quetschen der Finger oder Blutergüssen beim Benutzer oder anderen Personen kommt.

• Halten Sie das Gerät beim Tragen so, dass der Teleskop-Schiebebügel nicht umkippen kann.

VORSICHT

Gefahr durch Reinigungsmittel!

Die Mittel konnen gesundheitsschädliche Bestandteile enthalten und konnen so zu Reizungen der Atemwege und der Haut führen.

• Sicherheitsdatenblatt des Herstellers beachten.
• Verschütten und Nebelbildung vermeiden.
• Bei der Arbeit nicht essen, trinken, rauchen.
  Haut- und Augenkontakt vermeiden.

In den nachstehenden Abschnitten sind die Wartungs- und Reinigungserbeiten beschreiben, die für einen optimalen und störungsfrei den Betrieb erforderlich sind.

Die Durchführung der benannten Arbeiten ist in einigen Fällen zeit-und/oder lastabhängig. Bei Intervallangabe sowohl in Fristen als auch in Betriebsstunden (Bh) gilt deshalb jeweils der Fall, der zuerst eintritt.

Bei Fragen zu den Wartungsarbeiten und -intervallen den Hersteller kontaktieren.

9.1 Wartungsplan

Wartungs-intervall	Wartungsarbeiten
Vor Arbeits-beginn	Prüfen Sie das Gerät auf seine Funktionalität und Beschädigungen. Kontaktieren Sie ggf. den Service.
	Prüfen Sie den Teleskop-Schiebebügel auf festen Sitz in den Griffbeschlägen.
	Prüfen Sie den Kehrgutbehälter auf festen Sitz und Zustand.
	Prüfen Sie die Tellerbesen und die Feinschmutz-Kehrwalze hinsichtlich aufgespulter Faden und Schnüre. Beseitigen Sie diese ggf.
	Prüfen Sie den Tellerbesen und Feinschmutz-Kehrwalze auf festgeklemmtte Teile oder Verschmutzungen.
	Prüfen Sie die Handgriffe auf Verschmutzungen und reinigen Sie diese ggf.
	Prüfen Sie die Höhenverstellung auf die richtige Höhe.
	Prüfen Sie die Kehdruckeinstellung. Passen Sie diesen ggf. auf den zu kehrenden Untergrund an.
NachArbeitsende	Kehrgutbehälter leeren.
	Gerät reinigen.
8 Bh Besenantriebe reinigen.

9.2 Blockierung beseitigen

• Beseitigen Sie aufgespultes Material (z. B. Schnüre, Faden...) von Borsten und Achsen.
• Beseitigen Sie eingeklemmtes Material (z. B. Steine, Åste, Laub...).

9.3 Borsten ausrichten

WARNING

Brandgefahr durch unsachgemäßen Umgang mit einem Geblase oder durchutzung ungeeigneter Geblase!

Beim Ausrichten der Borsten besteht Brandgefahr, wenn beim Erwärmen zu hohe Temperaturen entstehen.

Keine offenen Flammen oder Brenner zum Erwärmen der Borsten verwenden!
- Kein Heiluftgeblase verwenden. Die Borsten können durch zu weiß Luft schmelzen.

Verbogene Borsten konnen mittels eines Warmluftgebläses (z. B. Haartrockner) durch Erwärung wieder ausgerichtet werden.

• Richten Sie das eingeschaltete Warmluftgeblase auf die verbogenen Borsten.

  Bei ausreichender Erwärung richten sich die Borsten von alleine wieder auf.

9.4 Gerat reinigen

• Verwenden Sie keine fettlosenden Mittel.
• Verwenden Sie keine scharfen Reinigungsmittel.
• Reinigen Sie das Gerät nicht mit einem Hochdruckreiniger oder unter fließendem Wasser. Das Gerätarf weder in Wasser getaucht noch mit Wasser abgeputzt werden.
• Schützen Sie die Lagerstellen vor Feuchtigkeit.
• Reinigen Sie die Tellerbesen und Feinschmutz-Kehrwalze nicht mit Druckluft.
  Der harte Luftstrahl kann die Borsten beschädigen.
• Reinigen Sie die Tellerbesen, die Feinschmutz-Kehralze und Antriebe mit einem nassen Lappen.
• Reinigen Sie alle Kunststoffe mit einem feuchten Tuch.

10. Außerbetriebnahme

10.1 Teleskop-Schiebebügel demontieren

VORSICHT

Verletzungsgefahr durch Umkippen des Telescop-Schiebebügels!

Durch Umkippen des Telescop-Schiebebugels kann es zu leichten Verletzungen wie z. B. Quetschen der Finger oder Blutergüssen beim Benutzer oder anderen Personen kommt.
- Halten Sie das Gerät beim Tragen so, dass der Telescop-Schiebebügel nicht umkippen kann.

Abb. 12: Telescop-Schiebebürgeldemontage

1. Drücken Sie die Rastfedern (1) an beiden Seiten nachinnen, so dass der Teleskop-Schiebebügel (2) zur Entnahme freiigegeben ist.
2. Ziehen Sie den Teleskop-Schiebebügel (2) gleichzeitig aus den beiden Griffbeschlagen (3).

10.2 Entsorgung

• Entsorgen Sie das Gerät umweltgerecht entsprechend der regional geltenden gesetzlichen Vorschriften.

SWP 355

Table of Contents

3. Technische gegevens

Arbeidets rekkefolge

1. Trinn 1 i arbeidets rekkefolge
2. Trinn 2 i arbeidets rekkefolge
3. Trinn 3 i arbeidets rekkefolge

Folgende piktogrammerr er festet til maskinen:

FORSIKTIG

6.2 Montera den justerbara teeskopbygeln 179

6.3 Installing n av den justerbara teleskopbygeln hojd 180

1. Anvandning 180

7.1 Innan du bocrjar 180

7.2 Drift 181

7.3 Tömmasopbehällaren 181

1. Atgärda fel 182

8.1 Tabell over fel 182

Bild 2: Översikt überkomponenter 2

Art.nr. Komponent

9 Finsopvals

10 Snedhjul

11 Sopskyffel

12 Sopskiva

Bild 4: Borstplattan i detailj

Art.nr. Komponent

14 Koppling

15 Kugghylsa

16 Snedhjulskuggar

5. Transport

5.1 Leverans

OBS

Bild 6: Bära maskinen

Bild 10: Justera borstplattans hojd

DE - Inhalt und Bilder dieser Bedienungsanleitung wurden im Namen von STIGA SpA erstellt und sind urheberrechtlich geschützt - Jeden nicht genehmigte Vervielfaltigung oder Veränderung, auch auszugswise, these Dokuments ist verboten.

Haaga Kehrsysteme GmbH

Wielandstraße 24

73230 Kirchheim unter Teck / Germany
