GEBRUIKSAANWIJZING SWP 577 STIGA

1. Algemeen 130
   1.1 Conventions 130
   1.2 Symbolen en aanduidingen 130
   1.3 Aansprakelijkheidsbeperking 130
   1.4 Garantiedekking 130
   1.5 Auteursrecht 131
   1.6 Doelgroep 131
2. Veiligheid 131
   2.1 Reglementair gebruik 131
   2.2 Ondoelmatig gekruik 131
   2.3 Verantwoordelijkheid van de gebruiker 131
   2.4 Algemene veiligheidsinstructies 132
   2.5 Waarschuwingen voor gevaar op het apparatus 132
   2.6 Persoonlijke beschermingsmiddelen 132
3. Technische gegevens 132
4. Opbouw en werkung 133
5. Transport/Transporteren 134
   5.1 Aflevering 135
   5.2 Leveringsomvang 135
   5.3 Omgang met verpakkingsmaterialen 135
   5.4 Opslag/opbergen 135
   5.5 Dragen van het apparatusat 135
   5.6 Apparaat in een voertuig transporteren 135
6. Inbedrijfstelling 136
   6.1 Beugelhoulders monteren (SWP 475) 136
   6.2 Duwbeugel monteren 136
7. Bediening 137
   7.1 Voor aanvang van de werkzaamheden 137
   7.2 Hoogteverstelling van de schotelbezems 137
   7.3 Retentieholder instellen (SWP 577) 1 38
   7.4 Bediening 138
   7.5 Opvangbak leegmaken 138
8. Storingsoplossing 139
   8.1 Storingstabel 139
9. Onderhoud en reiniging 140
   9.1 Onderhoudsschema 140
   9.2 Stofffilter schoonmaken (SWP 577) 141
   9.3 Blokkering verwijderen 141
   9.4 Borstels uitlijnen 141
   9.5 Apparaat schoonmaken 141
10. Buitenbedrijfstelling 142
    10.1 Duwbeugel demonteren 142
    10.2 Afvalverwijdering 142

1. Algemeen

Deze bedieningshandleiding hoort bij de veegmachine SWP 475 en veegmachine SWP 577 en is uitsluitend voor de genoemde apparaten geldig.

De bedieningshandleiding bevat belangrijke aanwijzingen voor de veilige en efficiente omgang met het apparaat.

Voorwaarde voor veilig werken is de naleving van alle aangegeven veiligheidsvoorschriften en instructies.

• Lees de bedieningshandleiding voor de toepassing van het apparaat opmerkzaam door.
  Lees de veiligheidsaanwijzingen!
• Bewaart u de bedieningshandleiding tijdens de levensduur van het apparaat veilig en toegankelijk.
• Geef de bedieningshandleiding aan elke volgende eigenaar of gebruiker van het apparatusat door.

1.1 Conventions

Om optimaal met de gebruiksaanwijzing te kuren werken, moeten de volgende verklaringen van de typografi sche conventies in acht genomen worden.

Opsomming

• Zo weergegeven teksten zijn opsommingspunten.

NL

Werkvolgorde

1. Stap 1 van de werkvolgorde
2. Stap 2 van de werkvolgorde
3. Stap 3 van de werkvolgorde

De volgorde van de stappen aanhouden.

Tip

» Tips, aanwijzingen (niet mechanisch defecten) worden zo getoond.

1.2 Symbolen en aanduidingen

Alle waarschuwings- en veiligheidsaanwijzingen onder alle omstandigheden aanhouden! Bij de werkzaamheden steeds voorzichtig te werk gaan, om ongevallen, persoonlijk letsel en materiaiele schade te vermijden!

Opbouw van de veiligheidsinstrumentes

SIGNALWOORD

Soort en bronze van het gevaar
Mogelijkke gevolger

Maatregel ter voorkoming van het gevaar

Gevarencategory

Gevarencategory Kans dat dit zich voordoet		Gevolgen bij veronachtzaming
GEVAAR	Onmiddelijk	Dood, ernstig lichamelijk letsel
WAARSCHUWING	Mogelijk	Dood, ernstig lichamelijk letsel
VOORZICTIG	Mogelijk	Lichte verwondingen
OPMERKING Mogelijk Materièle schade!

1.3 Aansprakelijkheidsbeperking

Voor schades en gevolgschades, die door de navolgend weergegeven punten ontstaan, aanvaardt de fabrikant geen enkele aansprakelijkheid:

• Niet naleven van de bedieningshandleiding
• Gebruik van Niet-goedgekeurde reserveonderdelen / verkeerde serviceonderdelen / reserveonderdelen, die nicht overeen komen met de specifici caties van de fabrikant
  Zelf aangebrachte wijzigingen van en ombouwwerkzaamheden aan het apparaat

1.4 Garantiedekking

De regelgeving die in de Algemene leveringsvoorwaarden van de fabrikant worden beschreiben is geldig.

1.5 Auteursrecht

De bedieningshandleiding is autoursrechtelijk beschermd door de fabrikant.

De bedieningshandleiding bevat voorschriften en tekeningen resp. uitsnedes van technische tekeningen, die zonder toestemming noch volledig nog gedeelrijk vermenigvuldigd, verspreid of voor concurrerende doeleinden gebruikt of aan anderen medegedeeld mogen worden.

De fabrikant behoudt zich hetrecht op toestemming voor het gebruik van publicaties of verspreiding van kopieën of informatatieuit deze bedieningshandleiding aan derden voor.

Door overtreding ontstaat een eis tot schadevergoedig door de fabrikant. Verdere aanspraken blijven voorbehonden.

1.6 Doelgroep

Deze bedieningshandleiding is gericht aan de gebruiker van deze veegmachine.

2. Veiligheid

Bekijk ter voorkoming van storingen, schades en gevaren voor de gezondheid de volgende aanwijzingen!

De veegmachines SWP 475 / 577 zijn uitsluitend voor het verwijderen van straatvuil zoals bijv. blad, gras, steentjes, zand en dergelijkke verontreinigingen op vlakke en harde ondergrond bedoeld.

2.2 Ondoelmatig gebruik

Elk ander dan in hoofdstuk "Doelmatig gebruik" beschreiben gebruik geldt als ondoelmatig. Voor hieruit voortvloeije schades is alleen de gebruiker van het apparaat aansprakelijk.

De veegmachine mag Niet voor het vegen van gevaarlijke, brandbare of gloeende stoffen (sigaretten en lucifers), vloeistoffen, explosieve of gevaarlijke stofdeeltjes (Ex), zuren of oplosmiddelen worden gebruikt.

De veegmachine mag eveneens Niet voor het vegen van water worden gezruikt.

De veegmachine mag Niet in explosiegevaarlijk gedeeltes of als transportmiddel worden gebruikt.

2.3 Verantwoordelijkheid van de gebruiker

Een gebruiker is)iedere natururlijke of juridische persoon, die de veegmachine gebrukt of derden\ deze voor gebruik ter beschikking stelt en\ tijdens het gebruik voor de verilgheid of derden\ verantwoordelijk is.

• Houd kinderen die sich in het werkgebied ophouden onder toezicht, om zeker te stellen dat zich er nicht mee spelen.
• Minderjarigen mogen nicht met het apparaat werken. Uit gezonderd zijnjongeren boven de 16aar, die onder toezicht opgeleid worden.
• Personen waarvan het reactievermogen beinvloed is, bijv. door drugs, alcohol of medicijnen, mogen geen werkzaamheden met het apparaat uitvoeren.
• Menschen die sich als gevolg van hun gezondheidstooestand Niet mogen inspannen, mogengeen werkzaamheden met de veegmachineuitvoeren.
• Vervang onleesbaar geworden aanwijzingen op de veegmachine.

2.4 Algemene veiligheidsinstructies

Maak verpakkingsmaterialial ontogankelijk voor kinderen. Er bestaat verstikkingsgevaar!
- Draag geen lange haren, stropdas, open of ruime kleding of sieraden, inclusief ringen.
- Let er bij het werkken met de veegmachine op, dat er letselgevaar door blijven hangen en maar binnen trekken kan bestaan.

2.5 Waarschuwingen voor gevaar op het apparaat

Op de veegmachine zijn de volgende pictogrammen aangebracht:

VOORZICHTIG

Let er bij de werkzaamheden op, dat de in de bedieningshandleiding beschreiben veiligheidsaanwijzingen worden gespecteerd.

Bedieningshandleiding

Lees de bedieningshandleiding voor de toepassing van het apparaat opmerkzaam door.

2.6 Persoonlijke beschermingsmiddelen

Bij de werkzaamheden is het dragen van personlijke beschermingsmiddelen vereist, om de gezondheidsrisico's tot een minimum te beperken. Daarom:

Voor het begin van alle werkzaamheden de telkens benoemde veiligheidsuitrusting volgens de voorschriften bevestigen en tijdens het werk dragen.

Stevige schoenen

Draag stevige schoenen met gripvaste, glijvaste zool.

Stevige beschemende hand Schoenen

Draag stevige beschermende handschoenen.

Stofmasker

Draag een stofmasker.

4. Opbouw en werkinq

Afb. 1: Componentenoverzicht 1

Pos.nr. Onderdeel

1 Duwbeugel

2 Opvangbak

3 Handgreep opvangbak

4 Schotelbezem-hoogteverstelling

5 Draaggrepen

6 Schotelbezem

7 Zijdelingse geleiderol

8 Afstelknop (SWP 577)

9 Loopwiel

10 Handvat

Het apparaat wordt door duwen met de duwbeugel (1) vooruit bewogen. Daar bij vegen de beiden schotelbezems (6) met behulp van de veeglip (13) het vuil richting opvangbak (2). De veegwals voor因其 vuil (11) vegt het resterende vuil in de opvangbak (2).

Afb. 2: Componentenoverzicht 2

Pos.nr. Onderdeel

11 Veegwals voor+Fijn vuil

12 Schuin wiel

13 Veeglip

14 Veegplaat

15 Typeplaatje (SWP 475)

Afb. 3: Componentenoverzicht 3

Pos.nr. Onderdeel

16 Stofffilter (SWP 577)

17 Typeplaatje (SWP 577)

Opbouw en werkig Transport/Transporteren

Afb. 4: Onderdelentekening 4

Pos.nr. Onderdeel

18 Koppelingshuis

19 Worm

20 Schuine vertanding

21 Tandwielbeschemkap (SWP 577)

NL

5. Transport/Transporteren

5.1Aflevering

OPMERKING

Zichtbare schades aan de omverpakking alstublieft onmiddelijk bij afl evering doo de bestuurder van de koeriersdienst lately bevestigen. Wordt een transportschade pas bij het uitpakken opgemerkt, dan moet de koeriersdienst binnen 24aar na afl evering schrittelijk worden geintormeerd, om hem voor de schades aansprakelijk te stellen.

5.2 Leveringsomvang

Apparaat
Duwbeugel
Twee beugelhoulders (SWP 475)
Bedieningshandleiding

5.3 Omgang met verpakkingsmaterialen

• Verpakkingsmaterialial altijd milieuvriendelijk als afval verwijderen.
• Let op de lokale en regionalaal geldende wettelijkke voorschriften.

5.4 Opslag/opbergen

OPMERKING

Ondeskundige opslag, bijv. in een vochtige omgeving, kan tot schades aan de veegmachine leiden.

• Sla het apparaat alleen in gereinigde staat en met een geleegde opvangbak op.

  Informatie over het leegmaken van de opvangbak vindt u in het hoofdstuk 7.5 en voor het reinigen in het hoofdstuk 9.5 van deze bedieningshandleiding.

Afb. 5: Opbergpositie

• Plaats het apparaat zo, dat de borstels nicht geknikt of verbogen worden.
• Beveilig het apparaat met duwbeugel gegen omkantelen, verschuiven en zodoende gegen beschadiging.
• Bewaart u het apparaat Niet buitenshuis of in vochtige omgevingen.

5.5 Dragen van het apparatusat

VOORZICHTIG

Letselgevaar door omkiepen van de duwbeugel!

Door omkiepen van de telescopische duwbeugel konnen er lichte verwondingen zoals bijv. beknellen van de vingers of bloeduitstortingen bij de gebruiker of andere Personen ontstaan

Houd het apparaat bij het dragen zo, dat de duwbeugel Niet kan omkiepen

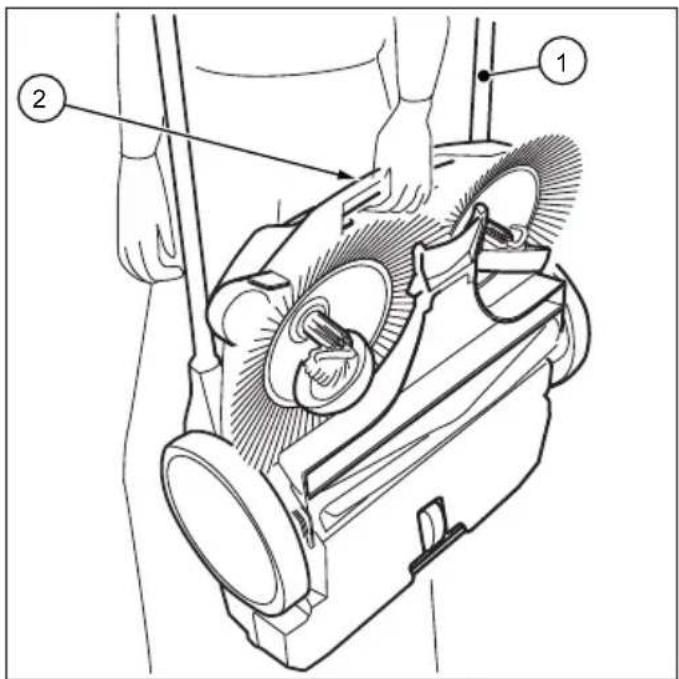

Afb. 6: Dragen van het apparatusat

1. Draai de duwbeugel (1) vlak maar voren.
2. Grijp het apparaat aan de draaggreep (2).
3. Draag het apparaat zo, dat de schotelbezems van het lichaam af wijzen.

5.6 Apparaat in een voertuig transporteren

VOORZICTIG

Letselgevaar door ondeskundig transport van de veegmachine!

Een rondslingerend, glijdend of omkiepend apparatus kan tot persoonlijk letsel van de bestuurder of van andere personen leiden.

• Vergrendel het apparaat met een spanband gegen verschuiven en rondslingeren.

• Plaats het apparaat op een geschikte plek in het voertuig.

• Zet het apparaat met een spanband vast.

OPMERKING

Ondeskundig transport kan tot schades aan de veegmachine leiden.

6. Inbedrijfstelling

6.1 Beugelholders monteren (SWP 475)

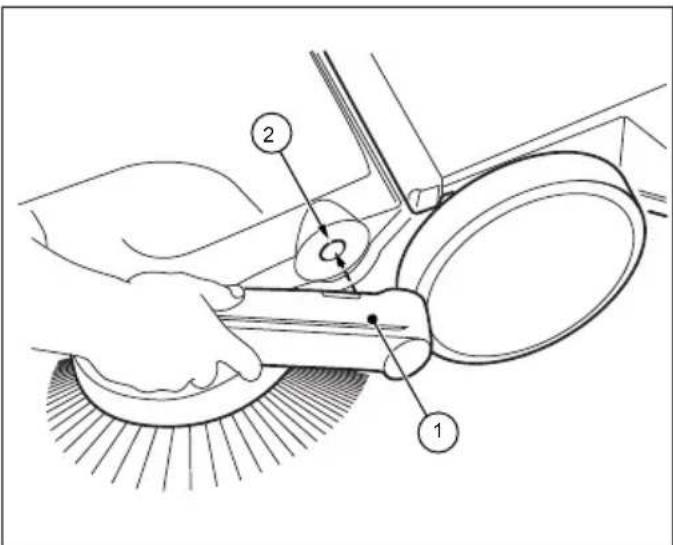

Afb. 7: Handvatmontage (SWP 475)

Bij afl evering liggen twee beugelhoulders (1) en de duwbeugel als losse onderdelen in de verpakking.
1. Plaats de beugelhoulders (1) als in afbeelding 7 aangegeven.
2. Steek de beugelhoulders in deze positie in het waarvoort bestemde gat (2) van de veegmachine. Daarvoort is eventueel eenkleine tik op de beugelhoulders noodzakelijk.
» Zorg ervoor dat de beugelhoulders hoorbaar in het apparaat vastklikken.

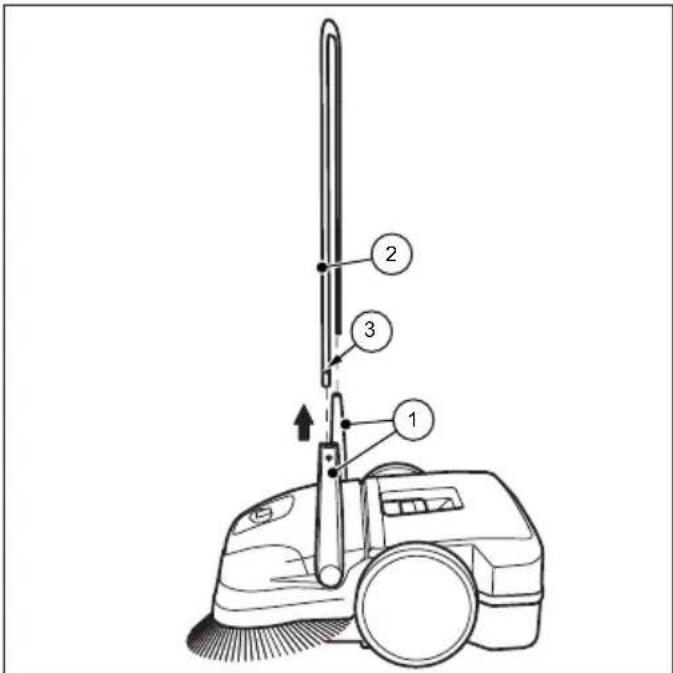

6.2 Duwbeugel monteren

VOORZICTIG

Letselgevaar door omkiepen van de duwbeugel!

Door omkiepen van de telescopische duwbeugel hunnen er lichte verwondingen zoals bijv. beknellen van de vingers of bloeduitstortingen bij de gebruiker of andere Personen ontstaan

Houd het apparaat bij het dragen zo, dat de duwbeugel zich kan omkiepen

Duwbeugel van de SWP 577

De duwbeugel kan in twee standen (A) en (B) op de lichaamsgrootte van de gebruiker worden ingesteld.

1. Draai de beiden beugelhoulders (1) in verticale positie.
2. Druk de borgveren (3) aan beiden zijden van de duwbeugel maar binnen.
3. Schuif de duwbeugel (2) tegelijkkertijd in beiden beugelhoulders.
   » Daarvoor要去 duwbeugel van de SWP 577 voor het invoeren in de beugelhoulders ca. 10 cm uit elkaar worden gebogen.
4. Schuif de duwbeugel (2) zo ver in de beugelhoulders tot de borgveren vastklikken.

7. Bediening

WAARSCHUWING

Snijgevaar door glasscherven, metaal of andereen, scherpe materialen!

Bij het leegmaken van de opvangbak kennen snijverwondingen door glasscherven, metaal of andereen, scherpe materialen ontstaan!

Draag de voorgeschreveen persoonlijke. veiligheidsuitrusting

VOORZICHTIG

Gezondheidsrisico door bij het vegen ontstane stoff en

Het inademen van stofdeeltjes kan de gezondheid in gevaar brengen.

Draag de voorgeschreveen persoonlijke veiligheidsuitrusting

7.1 Voor aanvang van de werkzaamheden

• Controller het apparaat voor aanvang van de werkzaamheden op+zijn werking.
• Controller de duwbeugel op stevige bevestiging in de beugelhoulders.
• Controller de opvangbak op stevige bevestiging en goede staat.
• Controller de schotelbezems en de veegwals voor fi jn vuil op opgewikkelde draden en snoeren. Verwijder deze zo nodig
• Controller de schotelbezems en de veegwals voor fijn vuil op vastgeklemde onderdelen en verontreinigingen.
• Controller de handgrepen op verontreinigungen en reinigzsche zu nodig.

7.2 Hoogteverstelling van de schotelbezems

De draaigreep voor de hoogteverstelling van de schotelbezems bevindt zich in het midden van het voorste deel. Met de hoogteverstelling worden de schotelbezems op de te vegen ondergrond ingesteld. De standen berusten op ervaringswaarden en要去en waarom als referentiewaarden worden beschouwd. Als gevolg waarvan要去en de standen afhankelijk van ondergrond zo nodigijdens het vegen worden aangepast.

• Stand 1-2: voor alle vlakke, harde ondergronden (bijv. asfalt, beton, platen...)
• Stand 3-4: voor vochtig blad, zand, oneff en ondergronden (bijv. grindbetonplaten)
• Stand 5-7: voor sterke verontreinigingen en grotere oneff enheden
• Stand 8: voor service-instellenen, Niet geschikt voor het vegen

OPMERKING

Druk de schotelbezems nicht te vast op de grond. Met een te hoge druk worden geen beter veegresultaat bereikt, maar worden de duwweerstand en de slijtage van het apparaat vergroot.

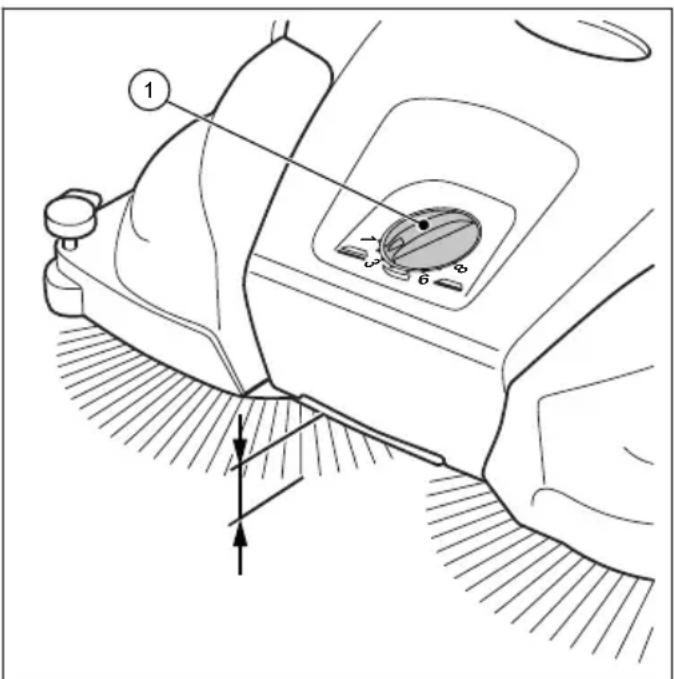

Afb. 9: Hoogteverstelling van de schotelbezems

• Stel het benodigde niveau in:
• Draai waarvoord de draaigreep (1) maar links, om het niveau te verlagen.
• Draai waarvoord de draaigreep (1) maar rechts, om het niveau te verhogen.

Het apparaat met de draaggreeplicht optillen. Zo maakt u de procedure van de hoogteverstelling eenvoudiger.

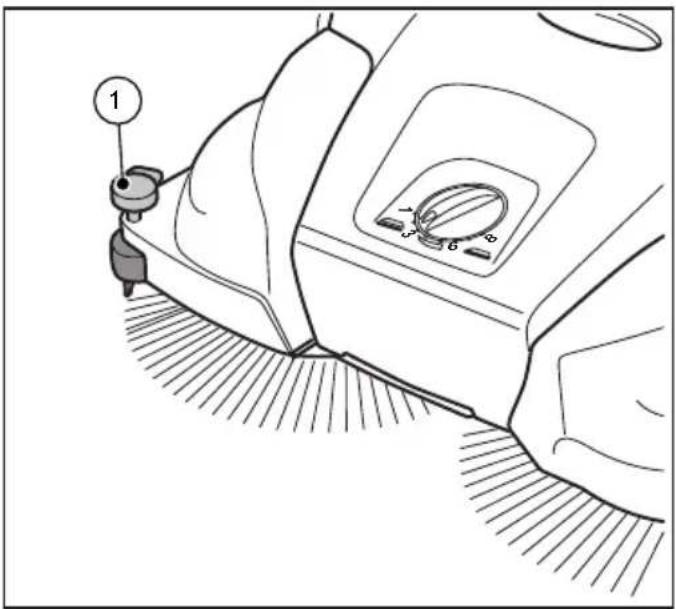

7.3 Retentieholder insteller(SWP 577)

Met de afstelknop worden de rechtter schotelbezem op de te vegen randgebieden bijv. langs muren of stoepranden ingesteld.

OPMERKING

Bij onjuiste instelling van de retentiehouder aan lage kanten kan er bovenmatige slijtage ontstaan. De retentiehouder mag de ondergrond Niet raken.

NL

Afb. 10: Afstelling van de retentiehouder Uitvegen van randen en hoeken

• Druk de greed van de retentiehouder maar beneden.

Werking op vlakke ondergrond

Trek de greed van de afstelknop maar boven.

7.4 Bediening

• Geleid het apparaat met beiden handen aan de duwbeugel.
• Duw het apparaat met normale loopsnelheid vooruit.
  Maak de opvangbak indien nodig leeg, zie paragraaf "Opvangbak leegmaken" in hoofdstuk 7.5 van deze bedieningshandleiding.

7.5 Opvangbak leegmaken

Afb. 11: Opvangbak leegmaken

Maak de opvangbak na ieder gebruik leeg.
Maak de opvangbak regelmatig leeg, om een goed veegresultaat te krijgen.

1. Zet de duwbeugel (1) in horizontale positie.
2. Trek de opvangbak (3) aan de handgreep van de opvangbak (2) maar boven weg.
3. Maak de opvangbak (3) helemaal leeg.
   » Zorg ervoor dat ook de randen van de behuizing schoon zich.
4. Plaats de lege opvangbak (3) op het apparaat.
5. Druk de handgreep van de opvangbak (2)tering in de uitgangspositie.
   Daar bij moet de vergrendeling van de opvangbak (3) hoorbaar vastklikken.
6. Zet de duwbeugel (1) terug in de bedieningspositie.

8. Storingsoplossing

WAARSCHUWING

Snijgevaar door glasscherven, metaal of anderen, scherpe materialen!

Bij het leegmaken van de opvangbak kunnen snijverwondingen door glasscherven, metaal of andereen, scherpe materialen ontstaan!

Draag de voorgeschreveen persoonlijke veiligheidsuitrusting

VOORZICHTIG

Gezondheidsrisico door bij het vegen ontstane stoff en

Het inademen van stofdeeltjes kan de gezondheid in gevaar brengen.

Draag de voorgeschreveen persoonlijke veiligheidsuitrusting

VOORZICTIG

Letselgevaar door omkiepen van de duwbeugel!

Door omkiepen van de telescopische duwbeugel{kunnen er lichte verwondingen zoals bijv. beknellen van de vingers of bloeduitstortingen bij de gebruiker ot andere personen ontstaan.

Houd het apparaat bij het dragen zo, dat de duwbeugel zich kan omkiepen

Ondanks toepassing de voorgeschreveen onderhoudswerkzaamheden en controle van het apparaat voor gebruik hunnen er storingen optreden. Mogelijkstoringen worden in de navolgende tabel onder vermeling vanoorzaak en oplossing weergegeven.

8.1 Storingstabel

Storing Oorzaak	Oplossing
Apparaat loopt zwaar of onregelmatig	Apparaat verontreinigd	Apparaat schoonmaken, zie hoofdstuk 9.5
	Bezem geblokkeerd	Blokkering verwijderen, zie hoofdstuk 9.3 "Blokkering verwijderen"
	Bezemaandrij- ving verontrei- nigd	Bezemaaandrijving schoonmaken, zie hoofdstuk 9.5 "Apparaat schoonmaken"
	Hoogetever- stelling te diep ingesteld, aanlegdruk van de schotelbe- zems te hoog	Hoogeteverstelling instellen, zie hoofdstuk 7.2 in paragraaf "Hoogeteverstelling van de schotelbezems"
	Schotelbezems draaien Niet	Contact opnemen met de serviceafdeling
Borstels+zijn verbogen	Verkeerde opslag	Borstels uitlijnen, zie hoofdstuk 9.4 in paragraaf "Borstels uitlijnen"
Veegresultaat onvoldoende	Veeglip ontbreekt, zit los of sterk versleten	Veeglip verwangen

9. Onderhoud en reiniging

WAARSCHUWING

Snijgevaar door glasscherven, metaal of anderen, scherpe materialen!

Bij het leegmaken van de opvangbak kunnen snijverwondingen door glasscherven, metaal of andereen, scherpe materialen ontstaan!

Draag de voorgeschreveen persoonlijke. veiligheidsuitrusting

VOORZICHTIG

Gezondheidsrisico door bij het vegen ontstane stoff en

Het inademen van stofdeeltjes kan de gezondheid in gevaar brengen.

Draag de voorgeschreveen persoonlijke veiligheidsuitrusting

VOORZICTIG

Letselgevaar door omkiepen van de duwbeugel!

Door omkiepen van de telescopische duwbeugel{kunnen er lichte verwondingen zoals bijv. bekellen van de vingers of bloeduitstortingen bij de gebruiker ot andere Personen ontstaan.

Houd het apparaat bij het dragen zo, dat de duwbeugel zich kan omkiepen

VOORZICHTIG

Gevaard door reinigingsmiddleslen!

De middelen kuren bestanddelen die schadelijk voor de gezondheid zich bevatten en kuren tot irritaties van de luchtwegen en de huid leiden.

Veiligheidsinformatieblad van de fabrikant in acht nemen
Morsen en verneveling vermijden
Bij de werkzaamheden Niet eten, drinken roken
Huid-en oogcontact vermijden

In de volgende paragrafen worden de onderhouds- en reinigingswerkzaamheden beschreiben die voor een optimale en storingsvrijweerkingoodzakelijk+zijn.

Het uitvoeren van de vermelde werkzaamheden is in een,aantal gevallen afhankelijk van tijden/ofbelasting.Bij de zowel in termijnen als in bedrijfsuren (Bu) aangegeven intervallen geldt aanom telkens de situatie die als eerste optreedt.

Neem bij vragen over onderhoudswerkzaamheden en intervallen contact op met de fabrikant:

9.1 Onderhoudsschema

Onderhouds-interval	Onderhoudswerkzaamheden
Voor hetbeginvan deonderhoudswerkzaamheden:	Controler het apparaat voor aanvang van de werkzaamheden op+zijn werking en beschadigingen. Neem EVT. contact op met de serviceafdeling.
	Controler de duwbeugel op stevige bevestiging in de beugelhoulders.
	Controler de opvangbak op stevige bevestiging en goede staat.
	Controler de schotelbezems en deveegewals voor fi jn vuil op opgewikkelde draden en snoeren. Verwijder deze zo nodig
	Controler de schotelbezems en deveegewals op vastgeklemde onderdelen enverontreinigungen.
	Controler de handgrepen op verontreinigin-gen en reinig deze zo nodig.
	Controler de hoogteverstelling op dejuiste hoogte.
	Controler de veegdrukinstelling. Pas deveegdruk eventueel op de te vegen ondergrond aan.
Na eindevan de werk-zaamheden	Opvangbak leegmaken.
	Apparaat schoonmaken.
8 Bu Bezemaandrijving schoonmaken.

9.2 Stoffi Iter schoonmaken (SWP 577)

1. Verwijder de opvangbak van de veegmachine, die paragraaf "Opvangbak leegmaken" in hoofdstuk 7.5 van deze bedieningshandleiding.

Afb. 12: Stoffi Iter verwijderen

1. Draai bye stoffi Iters (1) aan boven uit de geleidingen (2).
2. Open de kunststof behuizing (3) van de stoffi liters en verwijder de fi Iterpatroon van schuimrubber (4).
3. Klop de fi Iterpatroon van schuimrubber (4) uit en reinig.Deze met water.
4. Plaats de gedroogde fi Iterpatronen wee in de kunststof behuizingen.
5. Schuif de stoffi Iters terug in de geleidingen.
6. Plaats de opvangbak in de veegmachine.

9.3 Blokkering verwijderen

• Verhelp verwijder opgewiekeld materiaal (bijv. snoeren, draden...) van borstels en assess.
• Verwijder ingeklemd materiaal (bijv. stenen, takken, blad...).

9.4 Borstels uitlijnen

WAARSCHUWING

Brandgevaar door ondeskundig gebruik van een ventilator of door gebruik van ongeschikte ventilator!

Bij het uitlijnen van de borstels bestaal brandgevaar, wanner bij het verwarmen te hoge temperaturen ontstaan.

• Geen open vlammen of branders voor het verwarmen van de borstels gebruiken!
• Geen warmeluchtblazer gebruiken. De borstels können door te hare lucht smelten.

Verbogen borstels hunnen door middel van een warmeluchtblazer (bijv. haardroger) door verwarming weeer worden uitgelijnd.

• Richt de ingeschakelde warmeluchtblazer op de verbogen borstels.
  Bij voldoende verwarmingRCTen de borstels zich vanzelf weer op.

9.5 Apparaat schoonmaken

• Gebruik geen vetoplossende middelen.
• Gebruik geen agressieve reinigingsmiddelen.
  Reinig het apparaat Niet met een hagedrukreiniger of onder stromend water. Het apparaat mag Niet in water gedompeld of met water afgespoeld worden.
• Bescherm de lagersets gegen vocht.
  Reinig de schotelbezems en veegwals nicht met perslucht.
  » De harde luchtstraal kan de borstels beschadigen.
• Reinig de schotelbezems, de veegwals en aandrijvingen met een natte doeck.
• Reinig alle kunststofdelen met een vochtige doek.

10. Buitenbedrijfstelling

10.1 Duwbeugel demonteren

VOORZICTIG

Letselgevaar door omkiepen van de duwbeugel!

Door omkiepen van de telescopische duwbeugel{kunnen er lichte verwondingen zoals bijv. bekellen van de vingers of bloeduitstortingen bij de gebruiker of andere personen ontstaan.

Houd het apparaat bij het dragen zo, dat de duwbeugel Niet kan omkiepen

Afb. 13: Demontage van de duwbeugel (SWP 475)

1. Zet de duwbeugel (2) in de verticale positie.
2. Druk de borgveren (3) aan beiden zichden maar binnen, zodate duwbeugel (2) vrijgegeven is om te verwijderen.
3. Trek de duwbeugel (2) tegelijkkertijduit de\ beide beugelhoulders (1).

Afb. 14: Demontage van de duwbeugel (SWP 577)

1. Zorg dat de pijlen op de behuizing met de nok van de beugelhoulders (1) overeenkomen.
2. Ga midden voor de duwbeugel voor het apparaat staan.
3. Grijp beiden beugelhoulders (1) met de handen en druk deze voorzichtigelijk maar buiten.
4. Trek tegelijkertijd de beugelhouders uit beiden bevestigingen van het apparatusat.

10.2 Afvalverwijdering

• Verwijder het apparaat milieuvriendelijk in overeenstemming met de regionalaal geldende wettelijkke voorschriften.

SWP 475/577

Innholdsfortegnelse

NL - De inhoud en de afbeeldingen van deze gebruikshandleiding werden gereiliseerd voor rekening van STIGA SpA enarenden autoursrecht - Elke Niet-geautoriserde reproductie of wijziging, ook gedeelrijk, van het document is verboden.
