KASUTUSJUHEND SWP 577 STIGA

1. Üldteave 88
   1.1 Leppemärgid .88
   1.2 Sumbolid ja margistus 88
   1.3 Vastutuse piirang 88
   1.4 Garantii 88
   1.5 Autoriogused 89
   1.6 Saajad 89
2. Ohutus 89
   2.1 Otstarbekohane kasutus 89
   2.2 Mitteotstarbekohane kasutus 89
   2.3 Kasutaja vastutus 89
   2.4 Üldised ohutuseeskirjad 90
   2.5 Seadmele margitud ohuhoiatused 90
   2.6 Isikukaitsevahendid 90
3. Tehniline kirjeldus 90
4. Ehitus ja toopohimote 91
5. Transport/transportimine 92
   5.1 Kattetoinmetamine 92
   5.2 Tarnitud pakendi sisu 92
   5.3 Pakkematerjali kasutamine 92
   5.4 Ladustamine ja hoidmine 92
   5.5 Seadme transportimine 92
   5.6 Seadme transportimine soidukil 92
6. Käikulaskmine 93
   6.1 Juhtraua liigendite pealemonteerimine (SWP 475) .93
   6.2 Juhtraua pealemonteerimine 93
7. Juhtseade 94
   7.1 Enne toede alustamist 94
   7.2 Kulgmiste harjade korguse reguleerimine 94
   7.3 Pinnajrgimisseadme seadistamine (SWP 577) 95
   7.4 Masinaga tootamine 95
   7.5 Konteineri tuhjendamine 95
8. Rikete paradigm 96
   8.1 Probleemide tabel 96
9. Hooldus ja puhastamine 97
   9.1 Hooldusskeem 97

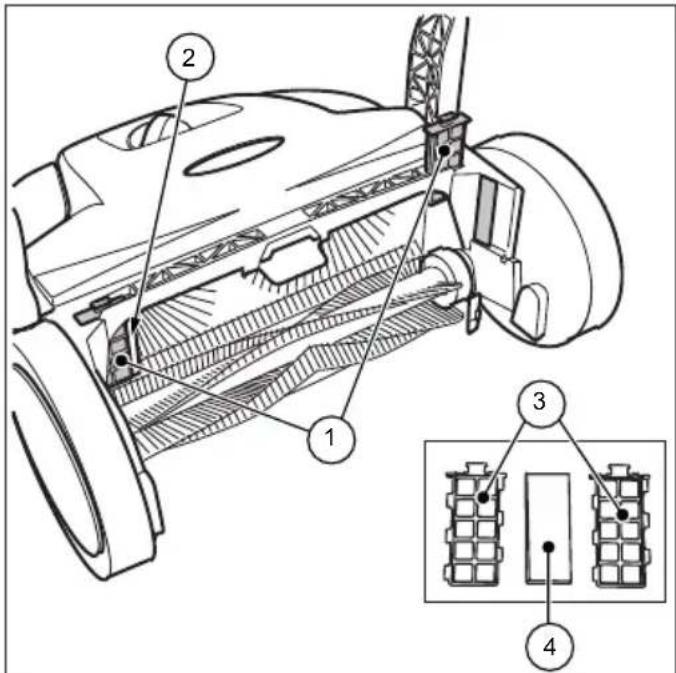

   9.2 Tolmu iltri puhastamine (SWP 577) .98
   9.3 Blookeeringu eemaldamine 98
   9.4 Harjaste joondamine 98
   9.5 Seadme puhastamine 98
10. Kasutusest körvaldamine 99

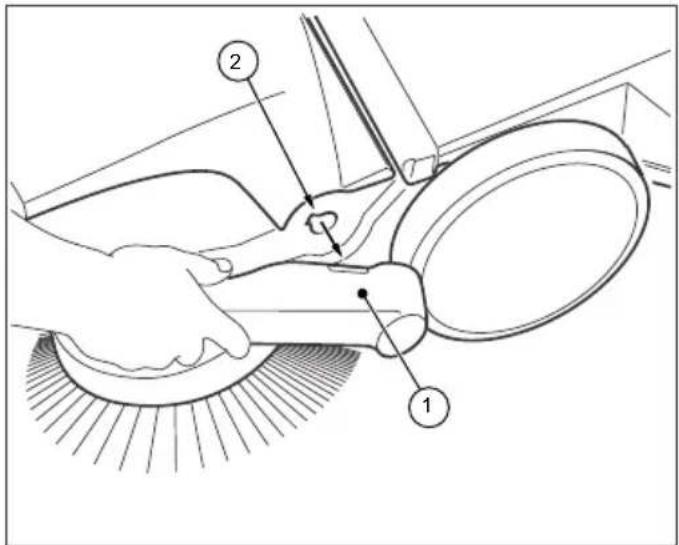

    10.1 Juhtraua mahamonteerimine 99
    10.2 Körvaldamine 99

ET

ET

1. Üldteave

Käesolev kasutusjuhend on puhastusmasina SWP 475 ja puhastusmasina SWP 577 osaning see kehtib ainult selles margitud seadme kohta. Käesolev kasutusjuhend sisaldab olulist teavet selleks, et tagada seadme ohutu ja tohus kasutamine.

Oluline tingimus seadme ohutult tootamiseks on koikide juhendis margitud ohutuseeskirjade ja sekkumistoingute jargimine.

• Enne seadme kasutamist lugege tāhelepanelikult kasutusjuhend lábi.
  Järgige ohutuseeskirju!
• Hoidke kasutusjuhend terve masina kasutusea jooksul alles kindlas ja kattesaadavas kohas.
  Andke juhend igale jargmisele seadme omanikule voi kasutajale edasi.

1.1 Leppemärgid

Järgige järgmis selgitusi tupograafiliste leppemärkide kohta, mis on vajalikud juhendi optimaalselt kasutamiseks. Loetelupunkt
Kujutatud tekstid on loetelupunktid.

Tööoperatsionide järdekord

1. Tööoperatsioonide järjekorra 1. etapp
2. Tööoperatsioonide järjekorra 2. etapp
3. Tööoperatsioonide järjekorra 3. etapp Töetappide järjekorrast tuleb kinni pidada.

Soovitus

» Nōuanded ja soovitused (ilma masina kahjustusteta) on nāidatud nii.

Järgige kõiki hoiatusi ja ohutuseeskirju! Toimige ettevaatlikult, et vältna onnetusi, kehavigastusi ja varakahju.

Ohutuseeskirjade ülesehitus

SIGNALSONA

Ohu tuup ja allikas

Vajalik ettevaatusabinouohuvaltimiseks

Ohtlikkustase

Ohtlikkustase	Juhtumise tõenäosus	Eiramise tagajärjed
OHT!	Otsene	Rasked, surmavad kehavigastused
TÄHELEPANU	Võimalik	Rasked, surmavad kehavigastused
ETTEVAATUST	Võimalik	Kerged kehavigastused
HOIATUS	Võimalik	Varakahju

1.3 Vastutuse piirang

Tootja ei vastuta kahju ega kaudse kahju eest, mis on tingitud jargmistest punktidest:

• kasutusjuhendi eiramine
• ilma tübikinnituseta / valede / tootja tehnilistele spetsifikatsionidele mittevastavate varuosade kasutamine
  seadme lubamatu muutmine, seadmele taienduste voi umberehituse tegemine

1.4 Garantii

Kehtivad tootja Üldistes kaubandustingimustes kirjeldatud satted.

1.5 Autorioigused

Kasutusjuhend on kaitstud tootja autorioigustega.

Kasutusjuhend sisaldab tehnilisi juhiseid ja jooniseid ja/voi nende loike, mida ei tohi ilma loata tailikult ega osaliselt paljundada, levitada voi kasutada konkurentsieesmargil, ega avaldada kolmandatele isikutele.

Tootja jatab endale oiguse lubada kaesolevas kasutusjuhendi availamist voi selle koopiate vois selles antud teabe levitamist.

Autorioiguste rikkujad on kohustatud tootjale kahju huvitama. Autor jatab endale oiguse esitada ka muid noueid.

1.6 Saajad

Käesolev kasutusjuhend on mōeldud selle puhastusmasina kasutajatele.

2. Ohutus

Järgige järgmisi juhiseid, et vältna tööttörkeid, kahju ja vigastusi!

2.1 Otstarbekohane kasutus

Puhastusmasinad SWP 475 ja SWP 577 on moeldud ainult tanavate puhastamiseks, nagu lehtede, rohu, kivipuru, liiva ja samalaadse prugi eemaldamiseks tasastelt ja kovadelt pindadelt.

2.2 Mitteotstarbekohane kasutus

Igasugust kasutamist muul otstarbel
kui see, mida on kirjeldatud punktis
"Otstarbekohane kasutus", loetakse
mitteotstarbekohaseks kasutuseks. Voimaliku
kahju eest on ainuvastutav seadme kasutaja.
Puhastusmasinat ei tohi kasutada tervisele
kahjulike, tuleohtlike voi põvate materjalide
(sigaretid, tuletikud), plahvatusoftlike voi ohtlike
vedelike voi pulbrite (nt, hapete voi lahustite)
pühkimiseks.

Puhastusmasinat ei tohi kasutada ka vee puhkimiseks.

Puhastusmasinat ei tohi kasutada
plahvatusohtlikes keskkondades ega
transpondivahendina.

2.3 Kasutaja vastutus

Kasutaja on iga füusiline voi juriidiline isik, kes kasutab puhastusmasinat voi annab selle kolmandate isikute käsutusse, ning ta on vastutav masina kasutamise ajal kasutaja voi kolmanda isiku turvalisuse eest.

• Töokeskonnas viibivad lapsed peavad olemajärevalve all, et tagada, et nad ei mangimasinaga.
• Alaeilised ei tohi masinat kasutada, välja arvatud juhul, kui nad on üle 16aastased ja saanud järevalve all valjaöppe.
  Seadmel ei tohi toid teha isikud, kelle reageerimisvoime on muutunud, naiteks uimastite, alkoholi voi ravimite moju all.
• Masinaga ei tohi tōtada ka isikud, kes ei tohi tervislikel pōhjustel teha vāsitavat tōd.
• Puhastusmasina margistus, mis on muutunud loetamatuks, tuleb uue vastu välja vahetada.

Ohutus

Tehniline kirjeldus

SWP 475/577

2.4 Üldised ohutuseeskirjad

• Hoida pakkematerjal lastele kattesaamatus kohas. Lumbumisoht!
• Masinaga tootamisel ei tohi kanda juukseid lahtiselt, lipsu, avarat rietustega ehteid, sh sormuseid.
• Puhastusmasinaga tootamisel olge ettevaatlik, sest esineb vigastusoht masina vahele jaamise voi sisse tombamise tottu.

2.5 Seadmele margitud ohuhoiatused

Puhastusmasinale on kantud jargmised pikogrammid:

ETTEVAATUST

Masinaga tootamisel tuleb jargida ohutuseeskirju, mis on margitud kaesolevasse kasutusjuhendisse.

Kasutusjuhend

Enne seadme kasutamist lugege tāhelepanelikult kasutusjuhend labi.

2.6 Isikukaitsevahendid

Töö tegemiseks ja terviseohtude vähendamiseks miinimumini peavad masinaga toötajad kandma isikukaitse erivarustust. Seega:

• Enne toöde alustamist pange isikukaitsevarustus Óigesti peale ja kandke seda toö tegemise ajal.

Tugevad jalatsid

Kandke tugevaid libisematu tallaga jalatseid, mis haarduvad hiatus pinnasele.

Vastupidavad kaitsekindad

Kandke vastupidavaid kaitsekindaid!

Tolmumask

Kandke tolmumaski.

3. Tehniline kirjeldus

Puhastusmasina SWP 475 pōhiandmed

Tehniline kirjeldus Väärtus
Körgus millimeetrites [mm] 1200
Laius millimeetrites [mm] 770
Pikkus millimeetrites [mm] 800
Puhastuslaius millimeetrites [mm]	750
Puhastusvöimsus ruutmeetrites tunnis [m2/h]	2900
Kogumiskontineri maht liitrites [I] 50
Kaal kilogrammides [kg] 11

Puhastusmasina SWP 577 pōhiandmed

Tehniline kirjeldus Väärtus
Körgus millimeetrites [mm] 1200
Laius millimeetrites [mm] 770
Pikkus millimeetrites [mm] 800
Puhastuslaius millimeetrites [mm]	770
Puhastusvöimsus ruutmeetrites tunnis [m2/h]	3000
Kogumiskontineri maht liitrites [l] 50
Kaal kilogrammides [kg] 15

4. Ehitus ja toöpöhimõte

Joon. 1: Komponentide ülevaade 1

Asukohar	Komponent
1 Juhtraud
2 Kogumiskonteiner
3 Konteineri sang
4 Külgmiste harjade körguse regulaator
5 Kang
6 Külgmised harjad
7 Külgmire juhtrullik
8 Pinnajägimisseade (SWP 577)
9 Tiivik
10 Juhtraua liigend

Masinat juhitakse juhtraust (1) likates.
Molemad kulgmised harjad (6) koos
puhastuslabaga (13) kannavad prugi
kogumiskonteinerisse (2). Peenema mustuse
puhkimise harjarull (11) kannab ülejänud
prugi kogumiskonteinerisse (2).

Joon. 2: Komponentide ülevaade 2

Asukohar	Komponent
11 Harjau	ull peenema prügi jaoks
12 Kaldratas
13 Puha	stuslaba
14 Pühk misplaat
15 Andmeplaat (SWP 475)

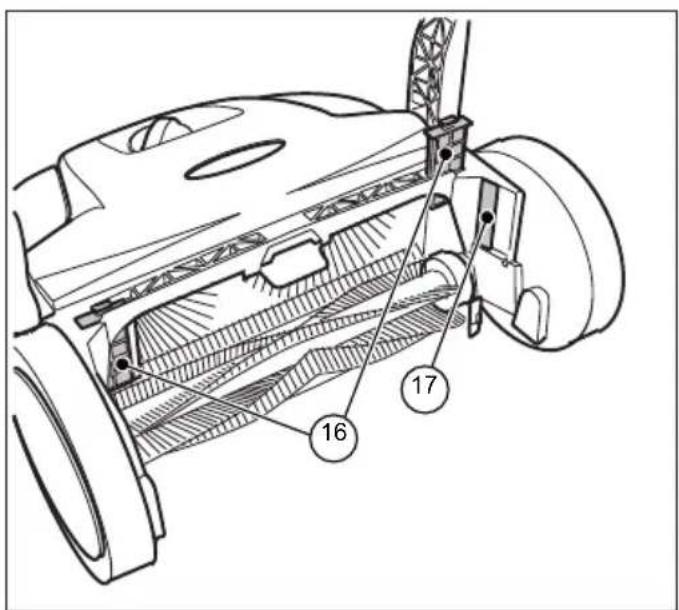

Joon. 3: Komponentide ülevaade 3

Asukohar	Komponent
16 Tolmuj filter (SWP 577)
17 Andmeplaat (SWP 577)

Ehitus ja toöpöhimõte Transport/transportimine

SWP 475/577

ET

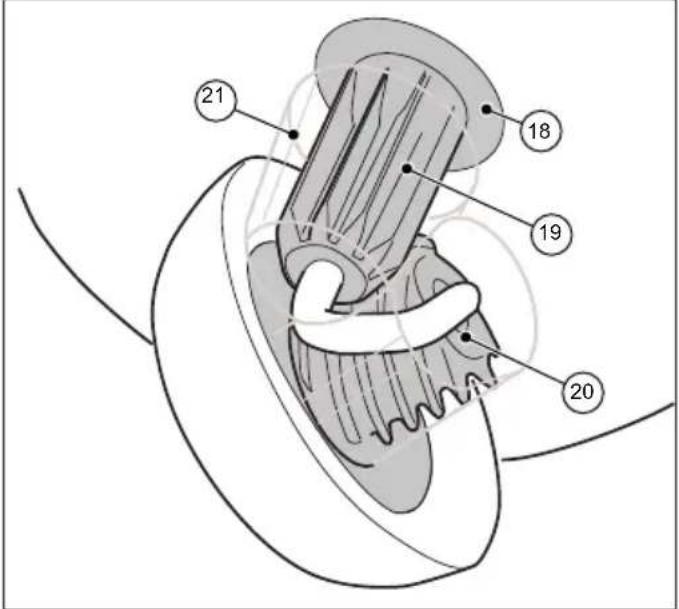

Joon. 4: Komponentide ülevaade 4

Asukohar	Komponent
18 Sidurikarter
19 Hammaskest
20 Kaldraita keermed
21 Käigukasti kaitse (SWP 577)

5. Transport/transportimine

5.1 Kattetotoimetamine

MÄRKUS

Nähtavad kahjustused välispakendil tuleb
kohe lasta pakiveofirma toötajal üle kinnitada.
Transportimisest tingitud kahjustuste
tuvastamise korral kauba pakendist
väljavötmisel tuleb pakiveofirmat teavitada
24 tunni jooksul pärast kättetoimetamist, et
kinnitada tema vastutust tekitatud kahju eest.

5.2 Tarnitud pakendi sisu

Seade
Juhtraud
Kaks juhtraua liigendit (SWP 475)
- Kasutusjuhend

5.3 Pakkematerjali kasutamine

• Pakkematerjal tuleb alati kōrvaldada vastavuses keskkonnnanōuetega.
  Järgige kohalikke ja piirkondlikke eeskirju.

MÄRKUS

Nouetevastane hoidmine, naiteks seadme hoidmine niiskes keskkonnas vob puhastusmasinat kahjustada.

• Hoida seadet ainult puhtana ja tuhjendatud kogumiskonteineriga.
  » Teavet kogumiskontineri tuhjendamise kohta leiab kaesoleva kasutusjuhendi punktist 7.5 ja puhastamise kohta punktist 9.5.

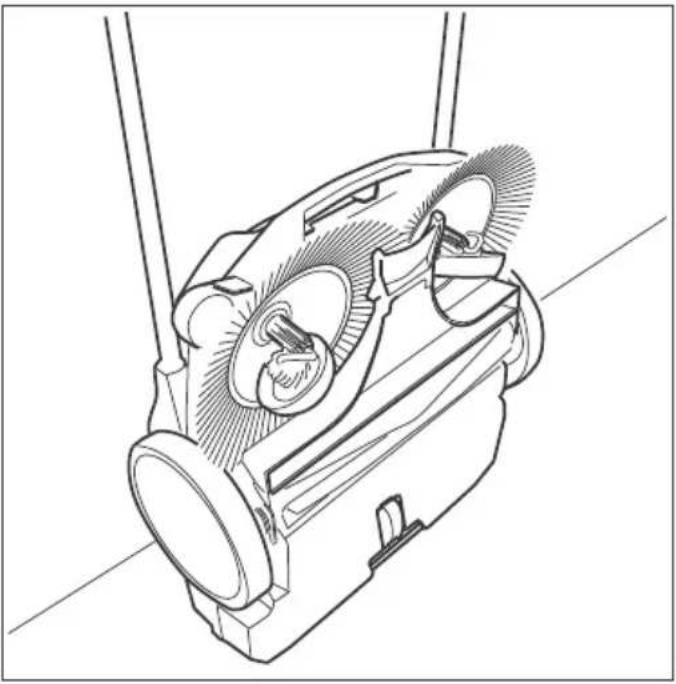

Joon. 5: Hoidmisasend

• Hoida seadet niisuguses asendis, et harjad ei oleks painutatud ega deformeeruks.
  Fikseerige seade, ka juhtraud selliselt, et valtida seadme umberpaiskumist, libisemist ja kahjustumist.
• Arge hoidke seadet lageda taeda all voiniskes keskkonnas.

5.5 Seadme transportimine

ETTEVAATUST

Vigastusoht juhtraua ümberpaiiskumise tottu.

Juhtraua umberpaiskumine voib pohjustada kergeid vigastusi, nagu naiteks sormede muljumine voi sinikad kasutajale voi teistele inimstele.

• Transportimise ajal hoidke seadet nii, et juhtraud ei saaks ümber paiskuda.

1. Asetada juhtraud lamedalt ette painutatult (1).
2. Haarata seade kandmissangast (2).
3. Kanda seadet nii, et külgmised harjad oleksid pooratud kehast eemale.

5.6 Seadme transportimine soidukil

ETTEVAATUST

Vigastusoht puhastusmasina nouetevastaselt transportimisel!

Kui seade nihkub paigast, libiseb voi paiskub umber, voib see pohjustada vigastusi juhile voi teistele inimstele.

Kinnitage seade kinnitusrihmaga, nii et see ei saaks umber paiskuda ega paigast nihkuda

1. Asetage seade soiduki pardale sobivasse kohta.
2. Kinnitage seade kinnitusrihmaga.

MÄRKUS

Nouetevastane transportimine voib puhastusmasinat kahjustada

ET

6. Käikulaskmine

6.1 Juhtraua liigendite pealemonteerimine (SWP 475)

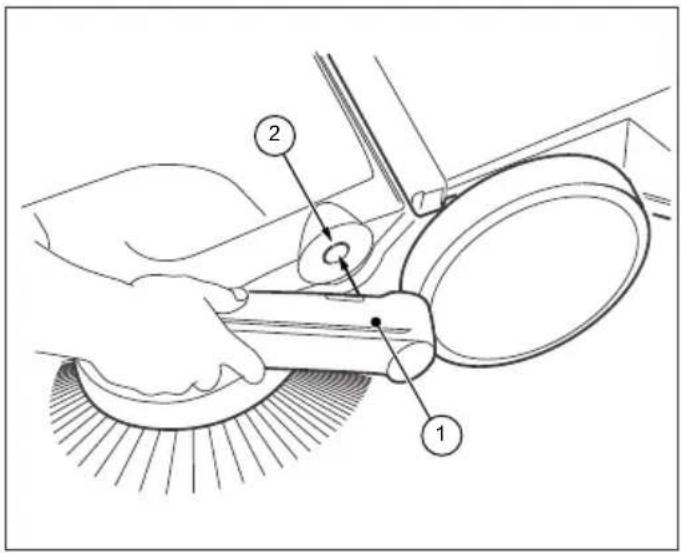

Joon. 7: Juhtraua liigendite pealemonteerimine (SWP 475)

Kattetoinmetamisel on juhtraua molemad liigendid (1) ja juhtraud eraldi komponentidena.

1. Asetage juhtraua liigendid (1) nii, nagu on naidatud joonisel 7
2. Sisestage juhtraua liigendid selles asendis selleks ette nahtud pesadesse (2) puhastusmasinas. Selleks voib kergelt juhtraua liigenditele luua.
   » Veenduge, et juhtraua liigendid lukustuvad asendisse seadme sees.

6.2 Juhtraua pealemonteerimine

ETTEVAATUST

Vigastusoht juhtraua ümberpaiiskumise tottu.

Juhtraua umberpaiskumine voib pohjustada kergeid vigastusi, nagu naiteks sormede muljumine voi sinikad kasutajale voi teistele inimestele.

• Transportimise ajal hoidke seadet nii, et juhtraud ei saaks umber paiskuda.

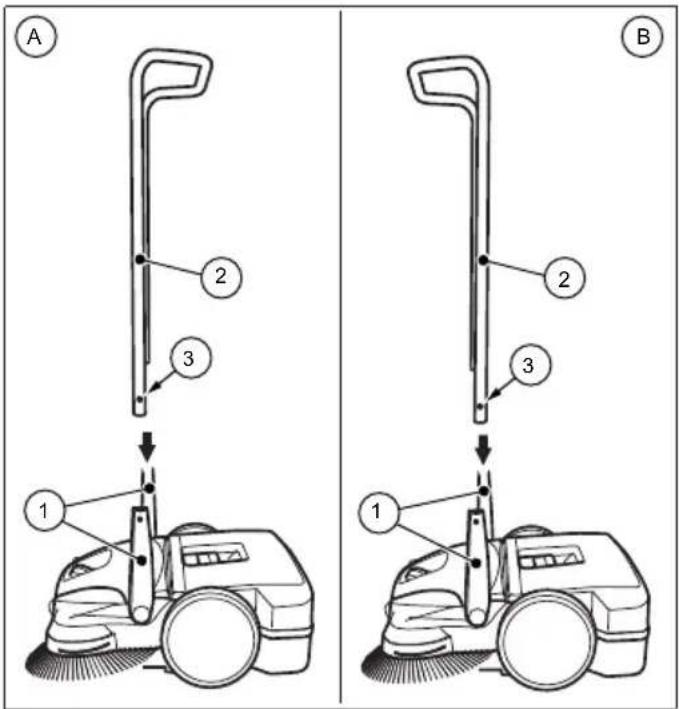

Seadme SWP 577 juhtraud

Juhtrauda saab seada kahele tasandile (A) ja (B) olenevalt kasutaja kasvust.

(A): madalam tase
(B): ülemine tase

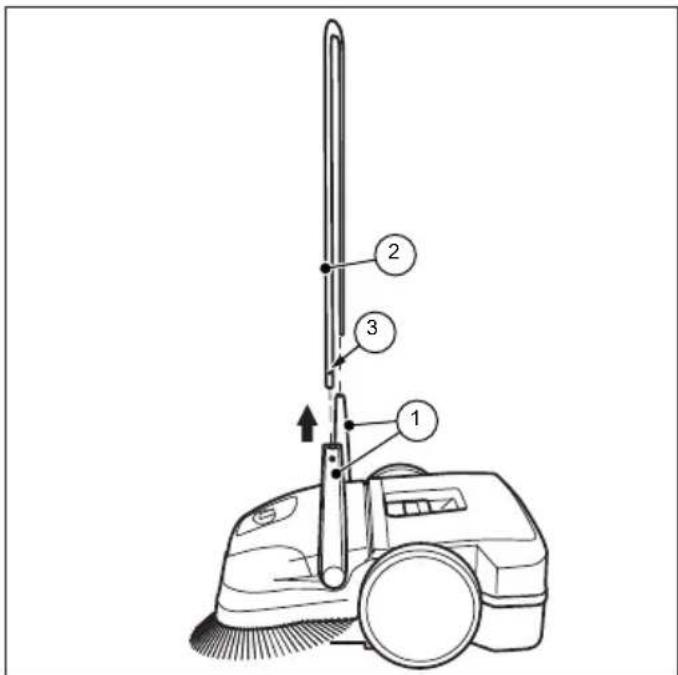

Joon. 8: Juhtraua pealemonteerimine

1. Keerake juhtraua liigendid (1) pustiasendisse.
2. Vajutage fikseerimisvedrud (3) mølemal juhtraua poolel sisse.
3. Libistage juhtraud (2) samaegselt molemasse juhtraua liigendisse.

   Selleks tuleb seadme SWP 577 juhtrauda painutada, enne kui juhtraua liigendid saab umbes 10 cm pikkuselt sisestada.

4. Libistage juhtraud (2) juhtraua liigendite sisse, kuni fikseerimisvedrud lukustuvad asendisse.

7. Juhtseade

HOIATUS

Vigastusoht kogumiskonteineri tuhjendamisel
sellesse kogunenud klaasikildude,
metallitukkide voi muu terava materjaliga.
Kandke noutavail isikukaitsevahendeid.

ETTEVAATUST

Terviseoht puhastamise ajal tekkiva tolmu tottu!

Tolmu sissehingamine on tervisele kahjulik.
Kandke nōtavail isikukaitsevahendeid.

7.1 Enne toöde alustamist

• Enne toöde alustamist kontrollige seadmetöökorda.
• Kontrollige, et juhtraud oleks kindlalt juhtraua liigendite sees.
• Kontrollige, et kogumiskonteiner on kindlalt omaspesas.
• Kontrollige, et külgmiste harjade ja harjarulli ümber ei oleks kerinud niite ega noori. Vajaduse korral eemaldage need.
• Kontrollige, et külgmised harjad ja harjarull ei oleks kinni kilunud ega ummistunud.
• Kontrollige, et sangad ei oleks määrdunud, ja vajaduse korral puhastage need.

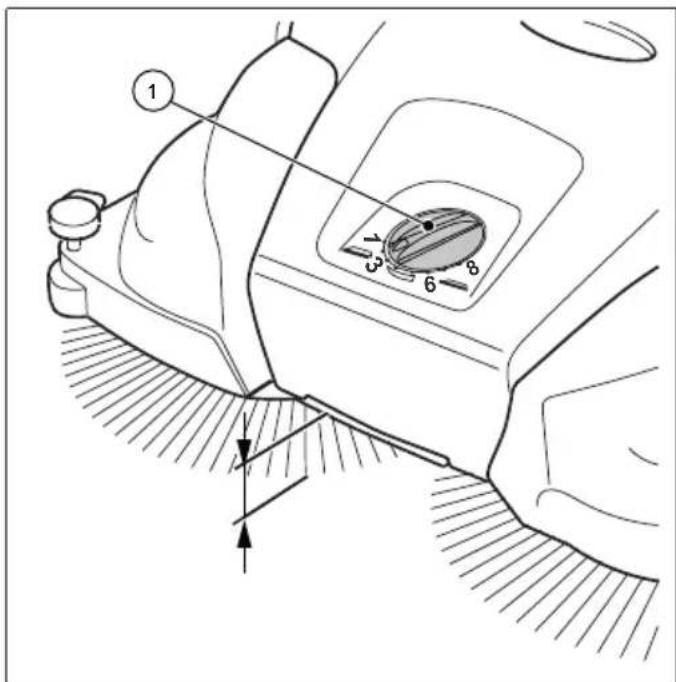

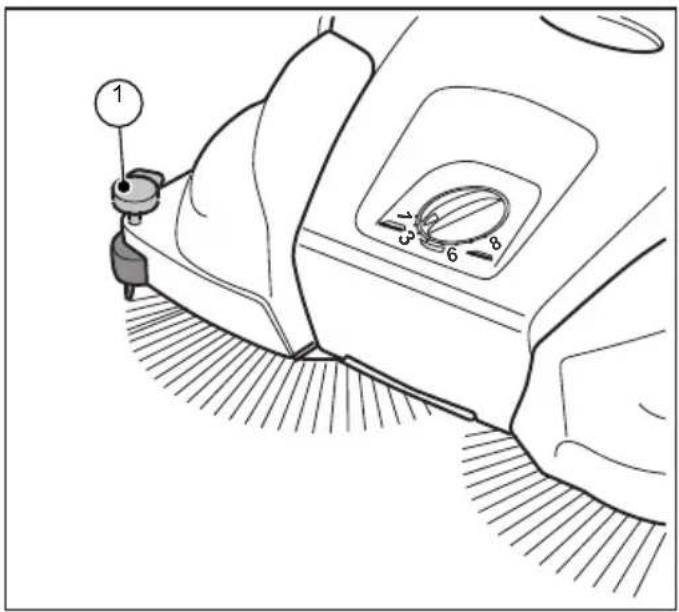

7.2 Külgmiste harjade korguse reguleerimine

• Arge vajutage külgmisi harjasid liiga tugevalt vastu sillutist. Tänu körguse reguleerimisele seadistatakse külgmised harjad puhasitatava pinna järgi. Tasemed on seatud kogemuse pohjal ja neid tuleb seeega pidada baasvärtusteks. Seepärast tuleb puhasamise ajal kohandada tasemeid puhasitatava pinna järgi.
  Tase 1-2: kokiidele kovadele ja tasastele pindadele (naiteks asfalt, betoon, sillutusplaadid,...)
  Tase 3-4: marjad lehed, liiv, ebauhtlane pinnas (nai-teks sillutusplaadid marjal tsemendil)
  Tase 5-7: kinnistunud mustusega ja vagaebauihtlane pinnas
  Tase 8: toseaded, ei ole sobiv puhastamiseks

MÄRKUS

Arge vajutage külgmisi harjasid liiga tugevalt vastu sillutist. Liiga suur surve ei annaparemat puhastustulemust; pigem muudablukkamise raskemaks ja suurendab harjade kulumist.

Joon. 9: Külgmiste harjade korguse reguleerimine

• Seadistage soovitud tase.
  Väiksemale tasemele seadmiseks keerakenuppu (1) vasakule.
• Suurremale tasemele seadmiseks keeraken nuppu (1) paremale.
  Tostke kergelt seadet kandmissangast. Nii on korgust lihtsam reguleerida.

ET

7.3 Pinnajrgimisseadme seadistamine (SWP 577)

Tänu pinnajärgimisseadmele saab parempoolset külgmist harja seadistada puhastatavasaervaala järgi, naiteks seina- ja konniteeaired.

MÄRKUS

Kui pinnajrgimisseade ei kohandu madalamate servade jargi, voivad harjad olla liiga kulunud. Pinnajrgimisseade ei tohi vastus sillutist kripida.

Joon. 10: Pinnajärgimisseadme seadistamine Nurgaotste ja nurkade puhastamine

Vajutage pinnajärgimisseadme hooba alla.

Tööttamine pindadel

Tommake pinnajargimisseadme hooba ules. 7.4

7.4 Masinaga tootamine

Hoida seadet molema kæga juhtraust kinni.
Lukake seadet edasi, kondides tavalise sammuga.
Vajaduse korral tuhjendage kogumiskonteiner, vt „Kogumiskonteineri tuhjendamine" kaesoleva juhendi punktis 7.5.

7.5 Kogumiskontineri tuhjendamine

Joon. 11: Kogumiskonteineri tuhjendamine

• Tühjendage kogumiskonteinerit iga kord pärast kasutamist.

• Tuhjendage kogumiskonteinerit regulaarselt, et saada tāiuslik puhastustulemus.

• Asetage juhtraud (1) horisontaalasendisse.

• Vötke kogumiskonteiner (3) sangast (2) hoides üles tommates valja.
• Tehke kogumiskonteiner (3) täiesti tuhjaks.
  » Veenduge, et ümbrise servad on puhtad.
• Monteerige tühi kogumiskonteiner (3) seadmele peale.
• Vajutage konteineri sang (2) algasendisse tagasi.
  Kogumiskonteiner (3) peab kuuldavalt asendisse lukustuma.
• Asetage juhtraud (1) juhtimisasendisse.

8. Rikete parandamine

HOIATUS

Vigastusoht kogumiskonteineri tuhjendamisel
sellesse kogunenud klaasikildude,
metallitukkide voi muu terava materjaliga.

Kandke nōtavail isikukaitsevahendeid.

ETTEVAATUST

Terviseoht puhastamise ajal tekkiva tomu tottu!

Tolmu sissehingamine on tervisele kahjulik.

Kandke noutavail isikukaitsevahendeid.

ETTEVAATUST

Vigastusoht juhtraua ümberpaiiskumise tottu.

Juhtraua umberpaiskumine voib pohjustada kergeid vigastusi, nagu naiteks sormede muljumine voi sinikad kasutajale voi teistele inimestele.

• Transportimise ajal hoidke seadet nii, et juhtraud ei saaks umber paiskuda.

Ettenahtud hooldustöödele ja masina enne kasutamist kontrollimisele vaatamata vöib esineda törkeid. Vöimalikud törked on loetletud järgmises tabelis, kus on tãpsustatud pöhjus ja lahendus.

8.1 Problemide tabel

Rike Pöhjus La	hendus
Masin liigub vaevaliselt või suure müraga	Masin on määrdunud	Puhastage masin, vt punkt 9.5
	Harjad on kinni kiilunud	Eemaldage blokeering, vt punkt 9.3 „Blokeeringu eemaldamine"
	Harjaajamid määrdunud	Puhastage harjaajamid, vt 9.5 „Seadme puhastamine"
	Reguleeritud kõrgus liiga madal, külg-miste harjade kokkupuutesur-ve harjadele liiga suur	Seadistage kõrguse reguleerimist, vt punkt 7.2 „Külgmiste harjade kõrguse reguleerimise seadistamine"
	Külgmised har-jad ei põörle	Võtke ühendust tehnilise teenindusega
Harjad on paindunud	Seadet ei ole hoitud nõueteko-haselt	Joondage harjad, vt punkt 9.4 „Harjaste joondamine"
Puhasta-mistulemus ebapiisav	Puhastuslaba puudub, on lahti tulund või ära kulunud	Vahetage puhastuslabaväla

ET

9. Hooldus ja puhastamine

HOIATUS

Vigastusoht kogumiskonteineri tuhjendamisel
sellesse kogunenuk klaasikildude,
metallitukkide voi muu terava materjaliga.

Kandke nōtavail isikukaitsevahendeid.

ETTEVAATUST

Terviseoht puhastamise ajal tekkiva tomu tottu!

Tolmu sissehingamine on tervisele kahjulik.

Kandke noutavail isikukaitsevahendeid.

ETTEVAATUST

Vigastusoht juhtraua ümberpaiiskumise tottu.

Juhtraua umberpaiskumine voib pohjustada kergeid vigastusi, nagu naiteks sormede muljumine voi sinikad kasutajale voi teistele inimestele.

• Transportimise ajal hoidke seadet nii, et juhtraud ei saaks umber paiskuda.

ETTEVAATUST

Oht puhastusvahendi tottu!

Puhastusvahendid voivad sisaldada
kahjulikke koostisaineid ja voivad pohjustada
hingamisteede ja nahaarritust.

• Järgige tootja tehnilist ohutuskaarti.
  Valtige mahavalgumist ja pihusudu tekkimist.
• Töotamise ajal on keelatud süua, juua ja suitsetada.
  Valtida nahale voi silma sattumist.

Järgmistes punktides on kirjeldatud hooldus- ja puhastustöid, mis on vajalikud selleks, et tagada masina täielik toökord.

Ettenahtud toode tegemine soltub molnel juhul ajast ja/voi koormusest. Intervallidest, mis on antud tahtaegade voi tootundidega (tottundi aastas), kehtib see, mis saab enne tais.

Vöimalike selgituste saamiseks hooldustöde ja -intervalde kohta vötke ühendust tootjaga.

9.1 Hooldusskeem

Hooldusin- tervall	Hooldustööd
Enne toö alustamist	Kontrollige seadme toökorda ja vöimalikke kahjustusi. Kui on vaja pöörduge tehnilise abi teeninduskeskusesse
	Kontrollige, et juhtraud oleks kindlalt juhtraua liigendite sees.
	Kontrollige, et kogumiskonteiner on kindlalt omä pesas.
	Kontrollige, et külgmiste harjade ja harjarulli ümber ei oleks kerinud niite ega nööri. Vaja- duse korral eemaldage need.
	Kontrollige, et külgmised harjad ja harjarull ei oleks kinni kilunud ega ummistunud.
	Kontrollige, et sangad ei oleks määr Dunud, ja vajaduse korral puhistage need.
	Kontrollige körguse reguleerimise tãpset kõrgust.
	Kontrollige puhestussurvey reguleerimist. Vajaduse korral kohandage puhestussurvét puhasatavale pinnale.
Töö löpus	Kogumiskonteiner tühjendada.
	Masin puhasada.
8 toötundi aastas	Puhastage harjaajamid.

9.2 Tolmufiltri puhastamine (SWP 577)

1. Tuhjendage puhastusmasina kogumiskonteiner, vt „Kogumiskonteineri tuhjendamine" käesoleva juhendi punktis 7.5.

Joon. 12: Tolmufiltri väljavötmine

1. Vötke mõlemad tolmufiltrid (1) juhikute (2) seest välja, üles tommates.
2. Avage vastavalt tolmufiltrite plastkorpus (3) ja vo'tke vahtkummitukk valja (4).
3. Koputage vahtkummitukk (4) valja ja puhastage veega.
4. Pange kuivad vahtkummitukid plastkorpuste sisse.
5. Libistage tolmufiltrid uuesti juhikute sisse.
6. Pange kogumiskonteiner uuesti puhastusmasinasse.

9.3 Blokeeringu eemaldamine

• Eemaldage harjade ja telgede umber kerinud materjal (nt noorid, niidid...).
• Eemaldage sissekogunenud materjal (nt kiviklibu, oksad, lehed...).

9.4 Harjaste joondamine

HOIATUS

Tuleoht puhuri nōuetevastase kasutamise vōi ebasobiva puhuri kasutamise tòttu!

Harjaste joondamisel on tuleoht, kui harjased kuumenevad üle.

• Arge kasutage lahtist tuld voi poleteid harjaste kuumutamiseks!
• Arge kasutage kuumaohupuhurit! Liiga kuuma ohu tottu voivad harased sulada.

Painutada leige ohuga soojaohupuhuriga (nt fönig).

• Keerake soojaohupuhur paindunud harjaste poole.
  Kui harjased ei kuumene piisavalt, siis lahevad need iseenesest uesti sirgeks.

9.5 Seadme puhastamine

• Arge kasutage rasvaärastusvahendit.
• Arge kasutage tugevatoimelisi puhastusvahendeid.
• Arge puhastage seadet survepesuriga voi voolava vee all. Seadet ei tohi vette kasta ega veega puhastada.
• Kaitsta laagreed niiskuse eest.
• Arge puhastage külgmisi harju ja harjarulli suruohuga.
  Tugev veejuga vobiharjaseid kahjustada.
• Puhastage külgmisi harju, harjarulli ja ajameid niiske lapiga.
• Puhastage plastosi niiske lapiga.

ET

10. Kasutusest körvaldamine 10.1 Juhtraua mahamonteerimine

ETTEVAATUST

Vigastusoht juhtraua ümberpaiiskumise tottu.

Juhtraua umberpaiskumine voib pohjustada kergeid vigastusi, nagu naiteks sormede muljumine voi sinikad kasutajale voi teistele inimestele.

• Transportimise ajal hoidke seadet nii, et juhtraud ei saaks umber paiskuda.

Joon. 13: Juhtraua mahamonteerimine (SWP 475)

1. Asetage juhtraud (2) vertikaalasendisse.
2. Vajutage fikseerimisvedrud (3) molemal poolel sisse, nii et juhtraua (2) saaks valja tommata.
3. Libistage juhtraud (2) samaaegselt molemast juhtraua liigendist (1) valja.

Joon. 14: Juhtraja mahamonteerimine (SWP 577)

1. Asetage vastavad nooled katteumbrisel juhtraua liigendite silla poole.
2. Asuge juhtraua liigendite vahele masina ees.
3. Haarake mõlemast juhtraua liigendist (1) kätega kinni ja suruge neid örnalt valjapoole.
4. Samal ajal tommake liigendid juhtraust valja molemast kinnitusest lahti seadme peal.

10.2 Körvaldamine

Korvaldage seade vastavuses keskkonnanouetega piirkondlikul tasandil kehtivate oigusnormide jargi.

SWP 475/577

Sisallysluettelo

ET · Kaesoleva kasutusjuhendi sisu ja pildid on koostud STIGA SpA. arvel ja on kaitstud autorigusega - Kaesoleva dokumendi isegi osaline reproduitseirime voi muutmine on keelatud.
