1. Obecné informace 18
   1.1 Konvenčni značky 18
   1.2 Symboly a označeni 18
   1.3 Omezeni zarukey 18
   1.4 Zaruka 18
   1.5 Ochrana autorskych prav 19
   1.6 Cilová skupina 19
2. Bezpečnost 19
   2.1 Užiti ke stanovenému učelu 19
   2.2 Užití mimo stanovený učel 19
   2.3 Odpovednost uživatele 19
   2.4 Obecné bezpečnostní poukyny 20
   2.5 Pokyny o rizicich na strooji 20
   2.6 Osobni ochranné vybaveni 20
3. Technické udaje 20
4. Konstrukce a funkce 21
5. Prerpa.. 22
   5.1 Dodání 22
   5.2 Rozsah dodávky 22
   5.3 Manipulace s obalovymi materiały 22
   5.4 Skladovani/uchovavani 22
   5.5 Prenášeni stroje 23
   5.6 Preprava stroje ve vozidle 23
6. Uvedeni do provozu 24
   6.1 Namontovani kovani na rukojeti (SWP 475) 24
   6.2 Montovani posuvného držadla 24
7. Obsluha 25
   7.1 Pred započetim prací 25
   7.2 Nastaveni vysky zametacich disku 25
   7.3 nastaveni pridržovace SWP 577 26
   7.4 Provoz 26
   7.5 Vyprázdněni sběrné nádoby 26
8. Odstraněni závad 27
   8.1 Tabulka zavad 27
9. Udržba a Čišteni 28
   9.1 Plan udrzby 28

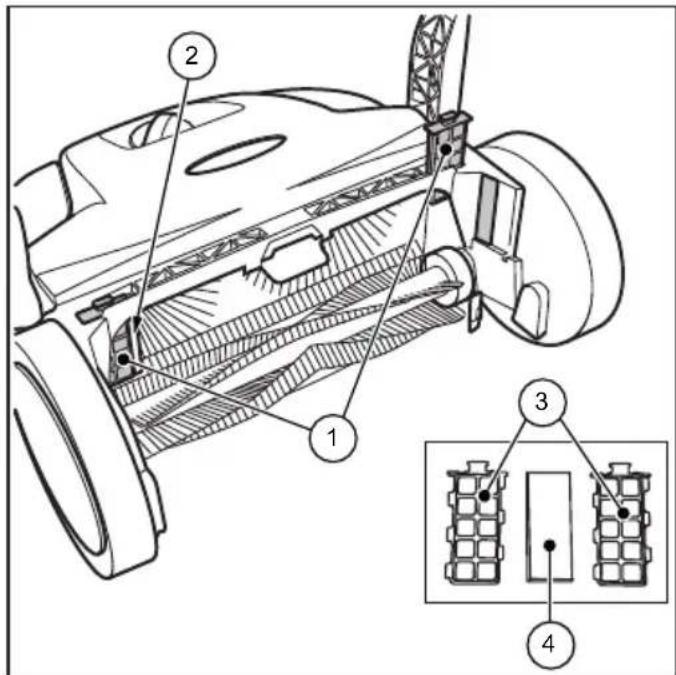

   9.2 ciisteni prachového filtru (SWP 577) 29
   9.3 Odstranení blokace 29
   9.4 Narovnani kartacu 29
   9.5 Cišění pristroje 29
10. Vyřazení z provozu 30
    10.1 Demontování posuvného držadla 30
    10.2 Likvidace 30

1. Obecné informace

Tento námov k obsluze je současti zařizení zametaciho stroje SWP 375 a zametaciho stroje SWP 577 a vyhradné platné pro uvedená zařizení.

CS

Návod k obsluze uvádi duležitéPokyny pro bezpečnou a efektivné manipulaci se strojem.

Predpokladem pro bezpečnou práci stroje je dodrženi vsech nizě uvedenych bezpečnostnéch a manipulacnéchPokynu.

• Pred použitím zařizení si prečěte pozorně námov d k obšluge.
• Přečěte si bezpečnostníPokyny!
• Během celeživotnosti prístroje uchovávejte námod k obsluze na bezpečnéma pristupné miste.
• Návod k obsslze predejte následnému majiteli nebo uživateli pristroje.

Pro optimánlí porozuměni námodu k obsluze je nutno brát ohled na následujíci vysvětlení k typografi ckým značkám.

Vycet

1. Krok 1 pracovniho postupu
2. Krok 2 pracovniho postupu
3. Krok 3 pracovniho postupu

Poradi pracovnich kroku je nutno dodržovat.

Tip

» Tipy, upozorneni (nikoliv na poruchy stroje) jsou formatovany timto zpusobem.

Vsechny varovne a bezpecnostni symboly je nutno dodržovat! Pri praci vždy davejte pozor, abyste predešli urazum, skodam na zdrvi a na majetku.

Struktura bezpečnostnichPokynu

SIGNALSLOVO

Druh a zdroj nebezpeci

Możné následky

• Opatřeni pro zamezení nebezpečí.

Stupečnebezpečí

Stupeš nebezpeći Pravděpodob-nost nebezpeći		Následky prínedodržení
NEBEZPEČÍ	Bezprostřední	Smrt, těžké úrazy
VAROVÁNÍ	Možné	Smrt, těžké úrazy
POZOR	Možné	Lehkte úrazy
UPOZORNÉNÍ	Možné	Majetkové ISKody

1.3 Omezeni záruky

Za škody a následné škody, ktere vznikly na základě uvedenych bodů, nenese vyrobce Žádnou odpovednost:

Nedodrženi navodu k obsluze
Užití neschvalenych / nesprávnych nahradnich dílù āi dílù, které neodpovídaj specifi kaci vyrobce.
Svevolne upravy, nastavby a prestavby stroje.

1.4 Záruka

Plati ustanoveni, ktera jsou popsana ve Vseobecnych obchodnich podminkach vyrobce.

Autorska prava k tomuto navodu vlastni vyrobce. Navod k obsluze obsahuje prdepisy a technické nakresy, popr. vyseky technickych nakresu, ktere nesmi byt castecnne ani jako celek kopirovany, sifeny, vyuzity k ucelum potirani konkurence, zhodnoceny bez schvaleni ani jinak predavany jinym osobam.

Schvaleni užití publikaci nebo šiřeni kopii nebo informaci z tohoto námodu k obsluze tretim osobám si vyhrazuje vyrobce.

Pri poruseni tchto ustanoveni vzniká nrok na nahradu skody vyrobce. Dalsí nároky jsou vyhrazeny.

1.6 Cílová skupina

Tento námov k obsluze je určen pro uživatele tohoto zametaciho stroje.

2. Bezpečnost

Pro zamezeni nesprávnému provozu, škodám a zdravotním obtížim dodržujte tyto pokyny!

2.1 Užití ke stanovenému učelu

Zametaci stroje SWP 475 a SWP 577 jsou výhradné určeny k odstražováni nečistot ze silnic, jako napr. listí, trava, drt', pisek a podobné znečistěné na rovních a zpevněnéch plochách.

2.2 Užití mimo stanovený účel

Jakékoliv jiné užiti, než užiti popsané v odstavci „Užiti ke stanovenému Účelu" se považuje za užiti mimo stanovený Účel. Za škody vzníkle pri takovém užiti ruci vyhradné uživotel.

Zametaci stoj nesmi byt uživan k zametani zdravotné zavadnych, hořlavych nebo doutnajcích látek (cigaretty a sirky), tekutin, vybusnych nebo nebezpečnych látek (ex), kyselin Či Rozpoustědel.

Zametaci stroi rovnéz nesmi byt použiván pro zametani vody.

Zametaci stoj nesmi byt uživán v prostorach ohroženych explozi ani jako prepravní prostředek.

2.3 Odpovednost uživatele

Uživatel je jakákoliv fyzická Či právnická osoba, ktera používa zametaci stoj, nebo ktera jej prenecháva k uziti třétím osobám, a během užívání odpovídá za bezpečnost uživatele nebo třétí osoby.

• Hlidejte deti, které se nacházeji v blízkosti stroje, aby si se strojem nehrály.
• Neplnoleté déti nesmi se strojem pracovat. S vyjimkou mladistvych nad 16 let, ktere jsou pouceny pod dozorem.
• Osoby se sníżenou reakceschopnosti, napr. po užití drog, alkoholu nebo léku, nesmí s prístrojem pracovat.
• Osoby, které by se kvuli svému zdravotním u stavu neměly namáhat, nesmi se zametacim strojem provadět zádné práce.
  Vymene necitelne stitky na zametacim stroji.

2.4 Obecné bezpečnostníPokyny

• Zamezte pristup detem k obalum. Hrozínebezpeci uduseni!
• Nenoste Rozpusténé, dlouhé vlasy, kravatu, volné obleçeni ani sperky včetné prstenú.
• Pri manipulaci se zametacim strojem dbeje na to, ze vznika nebezpeci poraneni vtazenim volne visicich predmetu.

2.5 Pokyny o rizicích na stroji

Na zametacim stroji jsou pripevnény tyto piktogramy:

POZOR

Dávejte pré práci pozor, abyste dopržovali bezpečnostnéPokyny uvedené v námodu k obsluze.

Návod k obssluze

Před použitím zarizení si prěčěte pozorné námov k obšluge.

2.6 Osobni ochranné vybavení

Pri praci je nutno nosit osobni ochranné
vybavení, abyste minimizovali rizika ohrožujici
zdraví. Proto:

• Pred započetim prací si rádně nasadte Či oblékněte uvedené ochranné vybavení a nods jej během práce.

Pevna obuv

Noste pevnou obuv s drsnou, neklouzavou podrázkou.

Pevné ochranné rukavice

Noste pevné ochranné rukavice.

Ochranná maska proti prachu

Noste ochrannou masku proti prachu.

3. Technické udaje

Základní udaje zametacího stroje SWP 475

Technické Údaje hodnota
výška v milimetrech [mm] 1200
šířka v milimetrech [mm] 770
délka v milimetrech [mm] 800
zametaci šířka v milimetrech [mm] 750
zametaci vykon v metrech Čtercovych za hodinu [m2/h]	2900
objem sběrné nádoby v litrech [I] 50
hmotnost v kilogramech [kg] 11

Základní udaje zametaciho stroje SWP 577

Technické Údaje hodnota
výška v milimetrech [mm] 1200
šiřka v milimetrech [mm] 770
délka v milimetrech [mm] 800
pracovní šiřka meteni v milimetrech [mm] 770
zametaci výkon v metrech Čtercových za hodinu [m2/h]	3000
objem sběrné nádoby v litrech [I] 50
hmotnost v kilogramech [kg] 15

4. Konstrukce a funkce

Obr. 1: Přehled komponentů 1

pol. Č. konstrukčni din

1 posuvné držadlo

2 sběrná nádoba

3 rukojet nádoby

4 nastavení výšky metacího disku

5 držadlo

6 metací disk

7 postranní vodicí kolečko

8 přidržovac (SWP 577)

9 rotor

10 kování na rukojeti

Zařizení se pohybuje dopředu posouvámim posuvného držadla (1). Pritom oba metaci disky (6) pomoci metaciho nástavce (13) presouvaji zametené smeti směrem do sběrné nádoby (2). Válec pro meteni jemnych cástic (11) premisti zbyvající smeti do sběrné nádoby (2).

Obr. 2: Přehled komponentu 2

pol. Č. konstrukčné dīl

11 válec pro meteni jemních Částic

12 sešikmené kolečko

13 metací nástavec

14 lopatka

15 Typový štǐtek (SWP 475)

Obr. 3: Přehled komponentů 3

pol. Č. konstrukné dil

16 prachový filtr (SWP 577)

17 typový štětek (SWP 577)

Konstrukce a funkce Přeprava

Obr. 4: Náhled součástek 4

pol. Č. konstruknénil

18 skříř spojky

19 ozubené pouzdro

20 ozubení sešikmeného kolečka

21 prostředky na ochranu prěvodovek (SWP 577)

5. Preprava

5.1 Dodání

UPOZORNÉNÍ

Viditelné poskozeni na vnejsim obalu si prosi me nechte primo pri dodání potvrdit od ridiče. Zjisti-li se skody zpusobéné prepravou teprve pri rozbalení, je tbreba balíkovou sluzbupisemné vyrozumét do 24 hodin po dodáni, aby byla za tyto skody učiněna opovědnou.

5.2 Rozsah dodávky

• pristroj
• posuvné držadlo
  dvekovani drzadla (SWP 475)
• námov k obsluze

5.3 Manipulace's obalovymi materiały

• Obalové materiały likvidujte vždy v souladu s ochranouŽivotniho prostředí.
• Dodržujte mistrí, regionálne platné zákonné prédpisy.

5.4 Skladovani/uchovavani

UPOZORNÉNÍ

Nevhodné skladování, např. uskladnéni zařizení ve vlhkém prostředí, muže věst ke škodám na zametacím stroji.

• Prístroj skladujte pouze v Čistém stavu a s vyprázdněnu sbernou nádobou.

» Informace o vyprazdneni sberné nadoby najdete v kapitole 7.5 a o ciisteni v kapitole 9.5 tohoto navodu k obsluze.

Obr. 5: Pozice při skladování

• Umistete stroj tak, aby se kartace neulomily nebo neohnuly.
  Zajistete zafrizeni, vctne posuvneho drzadla proti preklopeni, sklouznuti, a tim pred poškozenim.
  Stroj neprechovaveje venku nebo ve vlhkem prostredi.

5.5 Přenášeni stroje

POZOR

Nebezpeci poraneni pri preklopeni posuvneho drzadla!

Převracinem posuvného držadla muže dojit u uzivatele nebo jinych osob k lehkych zraněním, jako např. zmačknutí prstu nebo podlitinam.

• Pri prenašeni drzte zařizení tak, aby nemohlo dojit k preklopení posuvného držadla.

Obr. 6: Přenášeni stroje

1. Naklonte posuvné držadlo (1) plošné dopředu.
2. Uchopte stroj za uchyt (2).
3. Přežte stoj v takové pozici, kdy kartáče směruj od tela.

5.6 Preprava stroje ve vozidle

POZOR

Nebezpeci poraneni pri nespravnene preprave zametaciho stroje

Potulujic se, sklouzavajici nebo prevracene zarizeni muze vest k poraneni ridice nebo jinych osob.

Zajistete stroj popruhems napinakem protisklouznuti a pohybu ve voze.

1. Umistete stroj ve voze na vchodné straně.
2. Zajistete stroj popruhem s napinakem

UPOZORNÉNÍ

Nesprávná preprava muže zpúsobit poškození stroje.

6. Uvedeni do provozu

6.1 Namontovani kovani na rukojeti (SWP 475)

Obr. 7: Montáž kování na rukojeti (SWP 475)

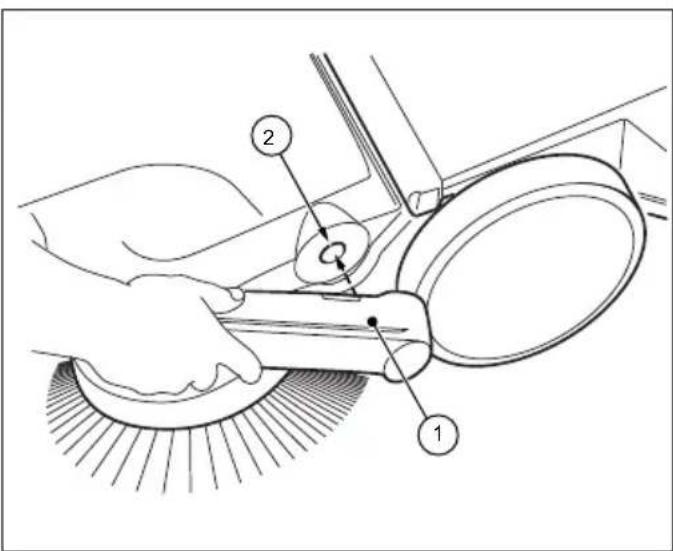

Pridodanijsoukdispozicijako jednotlvedilydve kovani drzadla (1) a posuvne drzadlo.

1. Umistete kovani držadla (1), jak je zobrazeno na obr.7.
2. Zavedte kovani drzadla v teto pozici do k tomu urcenemu upnuti (2) zametaciho stroje. K tomu je nutny lehkv udner na kovani drzadla.
   » Davejte pozor na to, aby kovani držadla do zařizení slysitelné zaklaplo.

6.2 Montování posuvného držadla

POZOR

Nebezpeci poraneni pri preklopeni posuvneho drzadla!

Převrácením posuvného držadla můze dojit u uživatele nebo jin'ych osob k lehkych zraněnim, jako napr. zmačknuti prstu nebo podlitinám.

• Pri prenáseni držte zařizení tak, aby nemohlo dojít k preklopení posuvného držadla.

Posuvne drzadlo SWP 577

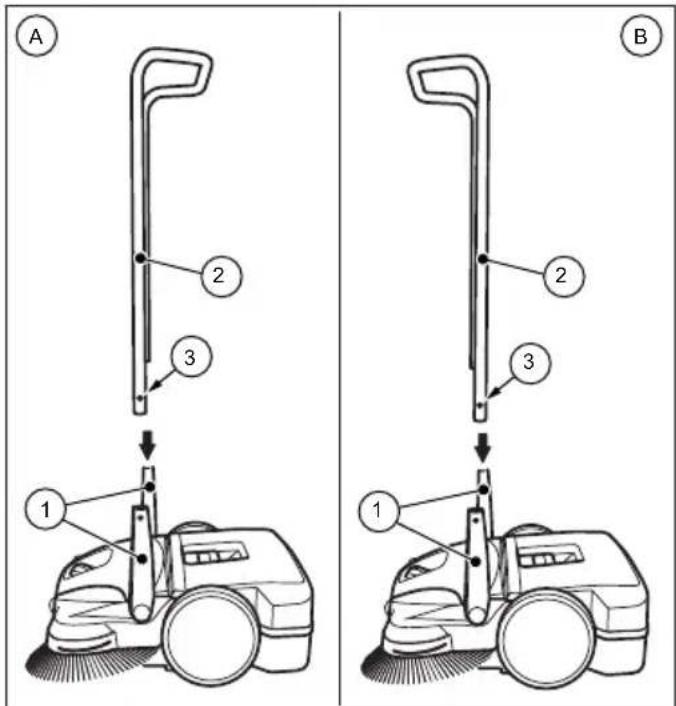

Posuvné držadlo lze nastavit na vyšku uživatele ve svou stupních (A) a (B).

(A): nízký stupečn.
(B): vyšsī stupeč

Obr. 8: Montáz posuyného držadla

1. Otočte kovani držadla (1) do pravoúhlé pozice.
2. Stiskněte zajistováci pruziny (3) na obou stranách posuvného držadla směrem dovnitř.

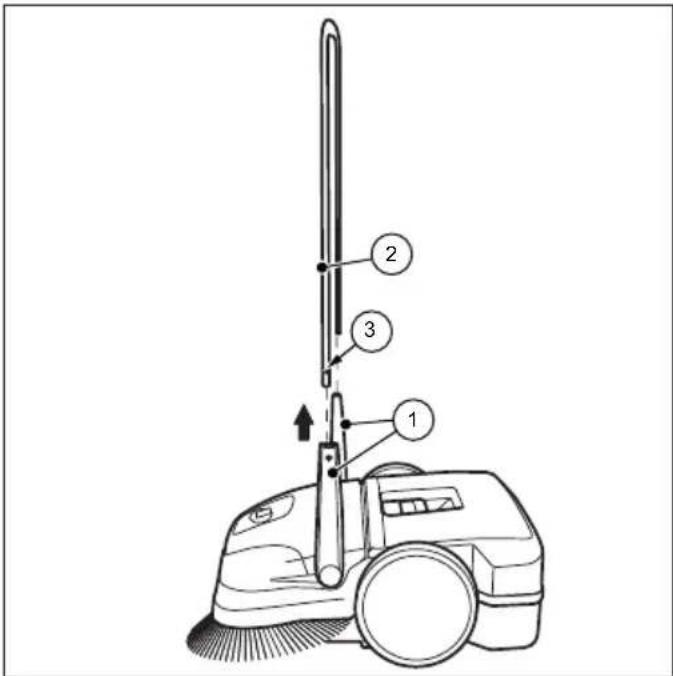

3. Posunte posuyné drzadlo (2) soucasne do obou kovani drzadla.

» Za tímtó Úcelem je nutné, aby bylo posuvné držadlo SWP 577 prd zavedením do kováni držadla ohnute asi o 10 cm.

1. Zasunte posuvné držadlo (2) do kováni držadla, dokud zajistovaci pruziny nezaklapnou.

7. Obsluha

VAROVÁNÍ

Nebezpeci porezani strepy, kovy a dalsimi materialy s ostrymi hranami!

Priyvprazdnovani sberné nadoby muze dojit k reznym poranenim od strepu,kovu a dalsich materialu ostrymi hranami

Noste predepsané osobni ochranné vybaveni

POZOR

Prach vznikajici pri zametani muze ohrozit vase zdravi!

Vdechnut prachu muze ohrozit vase zdrav.

Noste predepsané osobni ochranné vybaveni

7.1 Před započetím prací

Zkontrolujte funkcnost stroje pred započetim prací.
Zkontrolujte, zda posuvné držadlo v kování držadla pevně sedí.
Zkontrolujte, zda posuvné držadlo v kování držadla pevně sedí a jeho stav.
Zkontrolujte, zda nejsou na zametacich discich a na valci pro zametani jemnych castic namotane nité ci provázky. Pripadne je odstrahte.
Zkontrolujte, zda nejsou na zametacich discich a na valci pro zametani jemnych castic zaseknute castecky a necistoty.
Zkontrolujte, zda nejsou na drzadlech nečistoty a prípadné je odstraťne.

7.2 Nastavení výšky zametacích disku

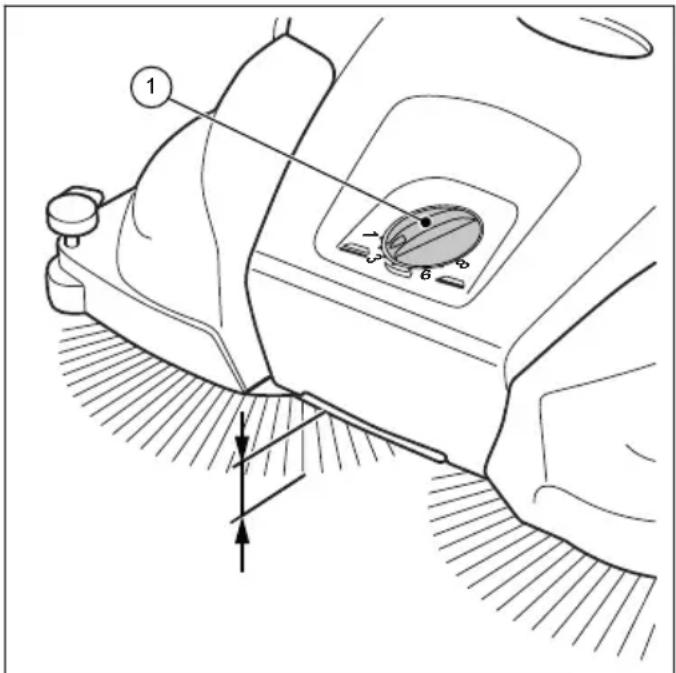

Otočná rukojet pro nastavení výšky zametacích disků se nachází ve středu predního dlù.
Nastavením výšky lze nastavit vzdálenost
zametacích disků od povrchu. Výškové stipné
vycházejí z testování a jsou koncipovány jako
pevné stipné. Z toho duvodu je nutno nastavit
výškový stipné dle daného povrchu.

Stupeš 1-2: pro věchny rovné, zpevněpovrchy (např. asfalt, beton, desky...)
- Stupeč 3-4: pro vlhék listi, pisek, nerovné povrchy (např. desky z vymývaného betonu)
- Stupeš 5-7: pro silné znečistění a silnéjsí nerovnosti
- Stupeč 8: pro servisní nastavení, nevhodné pro zametáné

UPOZORNÉNÍ

Netlačte zametaci disky priliš silné na povrch. Priliš vysoký tlak nevede k lepsimu vysledku zametáni, nybrž zpúsobuje zvyşeni odporu pri posunu, a tim i opotrebeni stroje.

Obr. 9: Nastavení výšky zametacích disku

• Nastavte požadovaný stupen:
• Pro snizeni stipne otocte otochnou rukojeti (1) doleva.
• Pro zvyšeni stipné otočte otočnou rukojetí (1) doprava.

» Zařizení lehce zvedněte za držadlo Tak usnadnite postup pri nastavováni vyšky.

7.3 nastavení pridržovace SWP 577

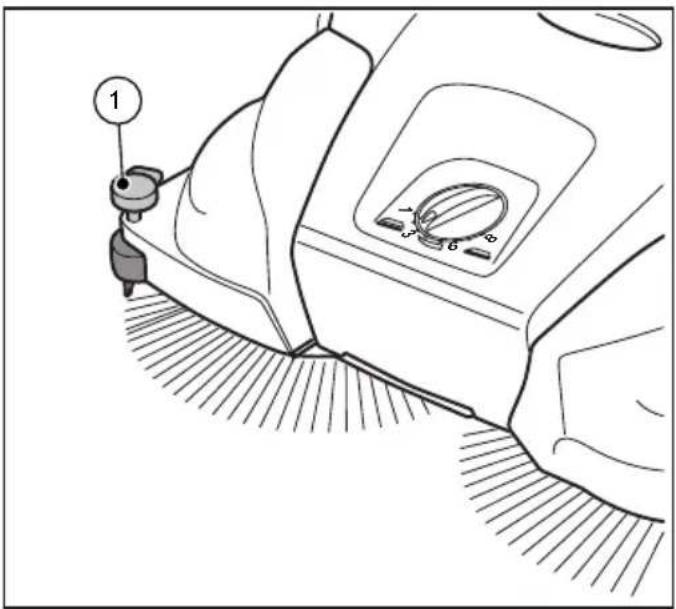

Pridržovacem se nastavuje pravy zametaci disk k okrajovy casti, napr. ke zdem nebo obrubnikum, k nimz se vraci.

CS

UPOZORNÉNÍ

Pri nevhodném nastaveni pridržovace na spodnich hranach muze dojit k nadmernému opotrebeni. Pridržovač nesmi škrábat na povrchu.

Obr. 10: Nastaveni pridržovace

Vymetáni rohú koutú

Rukojet' pridržovace vytáhněte nahoru.

7.4 Provoz

• Vedte zaízeni pomoci posuvného držadla oběma rukama.
• Posouvejestrovpredrychlostibeznéchuze.
  V pripadé potreby vyprázdnéte sbernou nádobu, viz oddil „Vyprázdnéni sbérné nádoby" kapitola 7.5 v toto navodu k obsslze.

7.5 Vyprázdněni sběrně nádoby

Obr. 11: Vyprázdněni sběrné nádoby

• Sbernou nadobu vyprazdnujte po kaźdem použiti.

• Vyprázdněni nádoby provádejte v pravidelnych intervalech, abyste docilili co nejlepšiho efektu pri zametani.

• Uvedte posuvné držadlo (1) do vodorovné polohy.

• Vytáhněte sběrnou námobu (3) na kováni držadla (2) směrem nahoru.

• Sbernou nádobu (3) plné vyprázdněte.
  » Davejte pozor, aby na hranach šasi nezbyly necistoty.

• Nasadte vyprázdněnou sběrnou námobu (3) na zařízení.
• Stisknéte kovani držadla (2) zpět do vychozi polohy.

  Pritom musi aretace sberné nadoby (3) slysitelné zaklapnout.

• Uvedte posuvné držadlo (1) zpět do polohy obsluhy.

8. Odstraněni závad

VAROVÁNÍ

Nebezpeci porezani strepy, kovy a dalsimi materialy s ostrymi hranami!

Priyvprazdnovani sberné nadoby muze dojit k reznym poranenim od strepu,kovu a dalsich materialu ostrymi hranami

Noste predepsané osobni ochranné vybaveni

POZOR

Prach vznikajici pri zametani muze ohrozit vase zdravi!

Vdechnut prachu muze ohrozit vase zdrav.

Noste prédepsané osobni ochranné vybaveni

POZOR

Nebezpeci poraneni pri preklopeni posuvného držadla!

Převrácením posuvného držadla muže dojít u uživatele nebo jin'ych osob k lehkych zraněnim, jako napr. zmáčk Nuti prstu nebo podlitinám.

• Pri prenašeni držte zarizeni tak, aby nemohlo dojit k prerklopení posuvného držadla.

I prs dorzovani predepsanych udrzbovych pracia kontrl stroje prd pouzitim muze dojit k poruse. Mozne poruchy jsou vudedeny v nasledujici tabulce spolu s textem o priicine a odstraneni zavady.

8.1 Tabulka zavad

Závada Prícina Odstraněni závady

Stoj běží těžce a neplynule	Stroj je znečišěný	Vyčistěte stroj, viz kapitolu 9.5
	Zablokovaný katáč	Odstraťe blokaci, viz kapitolu 9.3 „Odstraněnéblokace“
	Znečišěné pohony katáčů	Vyčistěte pohony katáčů, viz kapitolu 9.5 „Čišěné stroje“
	Vzdálenost od povrchu je prřilíš malá, tlak disků na povrch je prřilíš vysoký.	Pro nastavení výškyviz kapitola 7.2 v oddile „nastavení výškyzametacích disků“
	Zametaci disky se netočí.	Kontaktujte servis.
Štětinya katáčů jsou ohnuté.	Nesprávné skladování	Narovnejte stětiny katáčů, viz kapitolu 9.4 v oddile „Narovnámíkatáčú“
Nedostatečný výslédek zametány	Chybí zametić nástavec, je volný, nebo je silné opotřebený.	Vyměnte zametić nástavec.

9. Udržba ačistěné

VAROVÁNÍ

Nebezpeci porezani strepy, kovy a dalsimi materialy s ostrymi hranami!

Priyvprazdnovani sberné nadoby muze dojit k reznym poranenim od strepu,kovu a dalsich materialu ostrymi hranami
Noste predepsané osobni ochranné vybaveni

V nizé uvedenych oddilech jsou popsány udrzbovie a cisticic prace, ktere je nutne provest pro optimalmia bezporuchovužiti.

Provaděné uvedenych prací v některych prípadech závisí na casovém intervalu nebo záteži. Pri souběhu udajú o intervalu a lhútach āo poctu provoznich hodin (ph) je určujíci udaj, ktery nastanenejdríve.

V pripadé dotazu ohledně intervalu Či prací udržby se obratte na vyrobce.

9.1 Plan udrzby

POZOR

Prach vznikajici pri zametani muze ohrozit vase zdravi!

Vdechnut prachu muze ohrozit vase zdrav.
Noste prédepsané osobni ochranné vybaveni

POZOR

Nebezpeci poraneni pri preklopeni posuvného držadla!

Převrácením posuvného držadla muže dojít u uživatele nebo jin'ych osob k lehkych zraněnim, jako napr. zmáčk Nuti prstu nebo podlitinám.
- Pri prenašeni držte zarizeni tak, aby nemohlo dojit k prerklopení posuvného držadla.

POZOR

Nebezpecné Čistici prostředky!

Prostředky mohou obsahovat zdravínebezpečné latky a mohou zpúsobitpodráždení dychacích cest a pokožky

Dodrzejte bezpecnostni list vyrobce
S prostredky se nesmi trepat, zamezte rozstriku prostredku
U prace nejezte, nepijte a nekurte
Zamezte kontaktu s očima

interval údržby	Údržbové práce
Před započetím prácí	Zkontrolujte, zda stroj správně funguje a zda není poškozen. V prípadě potřeby kontaktujte servis.
	Zkontrolujte, zda posuvné držadlo v kovány držadla pevně sedí.
	Zkontrolujte, zda posuvné držadlo v kovány držadla pevně sedí a jeho stav
	Zkontrolujte, zda nejsou na zametacích discích a na válci pro zametány jemných cástic namotané nitě ācì provázky. Prípadné je odstraťne.
	Zkontrolujte u zametacích disků a zametacích válců určených na jemné nečistoty, zda v nich nejsou sevřeny díly nebo nejsou nečistoty.
	Zkontrolujte, zda nejsou na držadlech nečistoty a prípadné je odstraťne.
	Zkontrolujte správné nastavení výšky kartáčů.
	Zkontrolujte nastavení tlaku pri zametány. Upravte príp. tlak zametány na povrch, na nejž se pri zametány vrací.
Po ukončeni práce	Vyprázdnéte sběrnou nádobu.
	Vycistěte stoj.
8 ph Vyčistěte	pohony kartáčů.

9.2 Čišěnéí prachového fi ltru (SWP 577)

1. Vyjměte sběrnou nádobu ze zametaciho stroje, viz oddil „Vyprázdněni sberné nádobу" v kapitole 7.5 tohoto navodu k obsluze.

Obr. 12: Odebrání prachového fi Itru

1. Vyjměte z vodících dražek (2) oba prachové fi litry (1).
2. Otevrite plastovy kryt (3) prachoveho fi Itru a vyjmete pénovou vložku (4).
3. Vyklepejte pěnovou vložku (4) a vycistěte ji vodou.
4. Usché pěnéve vložky vložte zpět do plastového krytu.
5. Prachovy fi Itr zasunte zpét do vodicich drážek.
6. Sbernou nadobu zaunte do zametaciho stroje.

9.3 Odstraněni blokace

• Odstrańte namotany material (napr. provázky, nite...) z kartáču a os.
• Odstraţe zaklineny material (napr. kameny, větvicky, listi...).

9.4 Narovnáni kartáču

VAROVÁNÍ

Nebezpeci pozáru pri neodborné manipulaci s ventilatórem ci pri uziti nevhodného ventilatóru!

Pri rovnáni kartáču hroží nebezpeci požáru, protoze pri zahrivání vznikaji vysoké teploty

• Pro zahrivani kartacu nepouziveje tovevreny ohen ani horak.
• Nepouzivejte horky vzduch. Kartace by se mohly na horkem vzduchu roztavit.

Ohnute stetiny lze narovnat zahratim pomoci ventilatoru steplym vzduchem (napr. vysousc vlasu).

• Nasmérujte zapnuty ventilátor s teplym vzduchem na ohnuty kartac.

  Pri dostatecném zahrát se stétiny opét samy narovnaji.

• Nepoužívejte prostředky, které Rozpoustěji tuky.
  Nepouzivejte ostre cisticipomucky.
• Necistete stroj vysokotlakym cisticem nebo pod tekouci vodou. Stroj se nesmi ponorit do vody, ani myt vodou.
• Chrahte skladovací prostory préd vlhkosti.
• Disky kartáču a valec pro zametani jemnych castic nikdy necistete tlakovym vzduchem.

» Silny proud vzduchu by mohl poskodit stetiny.
kartáču.

1. Disky kartáču, válec pro zametání jemnych cástic a hnaci kola očistěte vlhkým hadřikem.
2. Vsechny plastové dily očistěte vlhkým hadřikem.

10. Vyrazeni z provozu

10.1 Demontováni posuvného držadla

POZOR

Nebezpeci poraneni pri preklopeni posuvneho drzadla!

Převracením posuvného držadla muže dojít u uživatele nebo jin'ych osob k lehkych zraněnim, jako napr. zmačkuti prstu nebo podlitinám.

• Pri prenašeni držte zařizení tak, aby nemohlo dojít k preklopení posuvného držadla.

Obr. 13: Demontáž posuvného držadla (SWP 475)

1. Uvedte posuvné držadlo (2) do svislé polohy.
2. Stisknéte zajistovaci pruziny (3) na obou stranách smérém dovnitr tak, aby se posuvné držadlo (2) uvolnilo a mohlo se vyjmout.
3. Vytáhněte posuvné držadlo (2) současné z obou kování (1) držadla.

Obr. 14: Demontáž posuvného držadla (SWP 577)

1. Slicujte prisluşné sipky na zařizení s mastkem kováni držadla (1).
2. Postavte se mezi posuvné držadlo préd prístrojem.
3. Uchopte rukama obě kováni držadla (1) a tisknéte je opatrné směrem ven.
4. Vytáhněte je současné z obou upnuti zařizení.

10.2 Likvidace

Stroj likvidujte dre mistne platnych zakonnych predpisu s ohledem na zivotni prostredi.

SWP 475/577

Indholdsfortegnelse

CS - Obsah a obrzky v toto navodu k pouziti byly zpracovany jménem spolecnosti STIGA SpA a jsou chränény autorským právem - Reprodukce ci nepovolené pozměnováni tohoto dokumentu, a to i Častečné, je zakázano.
