1. Üldteave

Käesolev kasutusjuhend on puhastusmasina SWP 475 ja puhastusmasina SWP 577 osa ning see kehtib ainult selles märgitud seadme kohta. Käesolev kasutusjuhend sisaldab olulist teavet selleks, et tagada seadme ohutu ja tõhus kasutamine.

Oluline tingimus seadme ohutult töötamiseks on köikide juhendis märgitud ohutuseeskirjade ja sekkumistoimingute järgimine.

• Enne seadme kasutamist lugege tähelepanelikult kasutusjuhend läbi.
  • Järgige ohutuseeskirju!
• Hoidke kasutusjuhend terve masina kasutusea jooksul alles kindlas ja kättesaadavas kohas.
• Andke juhend igale järgmisele seadme omanikule või kasutajale edasi.

1.1 Leppemärgid

Järgige järgmisi selgitusi tüpograafiliste leppemärkide kohta, mis on vajalikud juhendi optimaalselt kasutamiseks. Loetelupunkt • Kujutatud tekstid on loetelupunktid.

Tööoperatsioonide järjekord

1. Tööoperatsioonide järjekorra 1. etapp
2. Tööoperatsioonide järjekorra 2. etapp
3. Tööoperatsioonide järjekorra 3. etapp Tööetappide järjekorrast tuleb kinni pidada.

Soovitus

» Nõuanded ja soovitused (ilma masina kahjustusteta) on näidatud nii.

1.2 Sümbolid ja märgistus

Järgige kõiki hoiatusi ja ohutuseeskirju! Toimige ettevaatlikult, et vältida õnnetusi, kehavigastusi ja varakahju.

Ohutuseeskirjade ülesehitus

SIGNAALSÕNA

Ohu tüüp ja allikas

Võimalikud tagajärjed

- Vajalik ettevaatusabinõu ohu vältimiseks

Ohtlikkustase

Ohtlikkustase	Juhtumise tõenäosus	Eiramise tagajärjed
	Otsene	Rasked, surmavad kehavigastused
	Võimalik	Rasked, surmavad kehavigastused
	Võimalik	Kerged kehavigastused
	Võimalik	Varakahju

1.3 Vastutuse piirang

Tootja ei vastuta kahju ega kaudse kahju eest, mis on tingitud järgmistest punktidest:

• kasutusjuhendi eiramine
• ilma tüübikinnituseta / valede / tootja tehnilistele spetsifikatsioonidele mittevastavate varuosade kasutamir
• seadme lubamatu muutmine, seadmele täienduste või ümberehituse tegemine

1.4 Garantii

Kehtivad tootja Üldistes kaubandustingimustes kirjeldatud sätted.

1.5 Autoriõigused

Kasutusjuhend on kaitstud tootja autoriõigustega.

Kasutusjuhend sisaldab tehnilisi juhiseid ja jooniseid ja/või nende lõike, mida ei tohi ilma loata täielikult ega osaliselt paljundada, levitada või kasutada konkurentsi eesmärgil, ega avaldada kolmandatele isikutele.

Tootja jätab endale õiguse lubada käesolevas kasutusjuhendi avaldamist või selle koopiate või selles antud teabe levitamist.

Autoriõiguste rikkujad on kohustatud tootjale kahju hüvitama. Autor jätab endale õiguse esitada ka muid nõudeid.

1.6 Saajad

Käesolev kasutusjuhend on möeldud selle puhastusmasina kasutajatele.

2. Ohutus

Järgige järgmisi juhiseid, et vältida töötörkeid, kahju ja vigastusi!

2.1 Otstarbekohane kasutus

Puhastusmasinad SWP 475 ja SWP 577 on möeldud ainult tänavate puhastamiseks, nagu lehtede, rohu, kivipuru, liiva ja samalaadse prügi eemaldamiseks tasastelt ja kövadelt pindadelt.

2.2 Mitteotstarbekohane kasutus

Igasugust kasutamist muul otstarbel kui see, mida on kirjeldatud punktis „Otstarbekohane kasutus“, loetakse mitteotstarbekohaseks kasutuseks. Võimaliku kahju eest on ainuvastutav seadme kasutaja. Puhastusmasinat ei tohi kasutada tervisele kahjulike, tuleohtlike või põlevate materjalide (sigaretid, tuletikud), plahvatusohtlike või ohtlike vedelike või pulbrite (nt, hapete või lahustite) pühkimiseks.

Puhastusmasinat ei tohi kasutada ka vee pühkimiseks.

Puhastusmasinat ei tohi kasutada plahvatusohtlikes keskkondades ega transpordivahendina.

2.3 Kasutaja vastutus

Kasutaja on iga füüsiline või juriidiline isik, kes kasutab puhastusmasinat või annab selle kolmandate isikute käsutusse, ning ta on vastutav masina kasutamise ajal kasutaja või kolmanda isiku turvalisuse eest.

• Töökeskkonnas viibivad lapsed peavad olema järelevalve all, et tagada, et nad ei mängi masinaga.
• Alaealised ei tohi masinat kasutada, välja arvatud juhul, kui nad on üle 16aastased ja saanud järelevalve all väljaõppe.
• Seadmel ei tohi töid teha isikud, kelle reageerimisvõime on muutunud, näiteks uimastite, alkoholi või ravimite mõju all.
• Masinaga ei tohi töötada ka isikud, kes ei tohi tervislikel põhjustel teha väsitavat tööd.
• Puhastusmasina märgistus, mis on muutunud loetamatuks, tuleb uue vastu välja vahetada.

Ohutus

Tehniline kirjeldus

SWP 475 / 577

2.4 Üldised ohutuseeskirjad

• Hoida pakkematerjal lastele kättesaamatus kohas. Lämbumisoht!
• Masinaga töötamisel ei tohi kanda juukseid lahtiselt, lipsu, avarat riietust ega ehteid, sh sörmuseid.
• Puhastusmasinaga töötamisel olge ettevaatlik, sest esineb vigastusoht masina vahele jäämise või sisse tömbamise tõttu.

2.5 Seadmele märgitud ohuhoiatused

Puhastusmasinale on kantud järgmised piktogrammid:

ETTEVAATUST

Masinaga töötamisel tuleb järgida ohutuseeskirju, mis on märgitud käesolevasse kasutusjuhendisse.

Kasutusjuhend

Enne seadme kasutamist lugege tähelepanelikult kasutusjuhend läbi.

2.6 Isikukaitsevahendid

Töö tegemiseks ja terviseohtude vähendamiseks miinimumini peavad masinaga töötajad kandma isikukaitse erivarustust. Seega:

- Enne tööde alustamist pange isikukaitsevarustus öigesti peale ja kandke seda töö tegemise ajal.

Tugevad jalatsid

Kandke tugevaid libisematu tallaga jalatseid, mis haarduvad hästi pinnasele.

Vastupidavad kaitsekindad

Kandke vastupidavaid kaitsekindaid!

Tolmumask

Kandke tolmumaski.

3. Tehniline kirjeldus

Puhastusmasina SWP 475 põhiandmed

Tehniline kirjeldus Väärtus
Kõrgus millimeetrites [mm] 1200
Laius millimeetrites [mm] 770
Pikkus millimeetrites [mm] 800
Puhastuslaius millimeetrites [mm]	750
Puhastusvõimsus ruutmeetrites tunnis [m2/h]	2900
Kogumiskonteineri maht liitrites [l] 50
Kaal kilogrammides [kg] 11

Puhastusmasina SWP 577 põhiandmed

Tehniline kirjeldus Väärtus
Kõrgus millimeetrites [mm] 1200
Laius millimeetrites [mm] 770
Pikkus millimeetrites [mm] 800
Puhastuslaius millimeetrites [mm]	770
Puhastusvõimsus ruutmeetrites tunnis [m2/h]	3000
Kogumiskonteineri maht liitrites [l] 50
Kaal kilogrammides [kg] 15

4. Ehitus ja tööpõhimõte

Joon. 1: Komponentide ülevaade 1

Asukohanr	Komponent
1 Juhtraud
2 Kogumiskonteiner
3 Konteineri sang
4 Külgmiste harjade körguse regulaator
5 Kang
6 Külgmised harjad
7 Külgmine juhtrullik
8 Pinnajärgimisseade (SWP 577)
9 Tiivik
10 Juhtraua liigend

Masinat juhitakse juhtrauast (1) lükates.

Mõlemad külgmised harjad (6) koos puhastuslabaga (13) kannavad prügi kogumiskonteinerisse (2). Peenema mustuse pühkimise harjarull (11) kannab ülejäänud prügi kogumiskonteinerisse (2).

Joon. 2: Komponentide ülevaade 2

Asukohanr	Komponent
11 Harjauull peenema prügi jaoks
12 Kaldratas
13 Puhastuslaba
14 Pühkimisplaat
15 Andmeplaat (SWP 475)

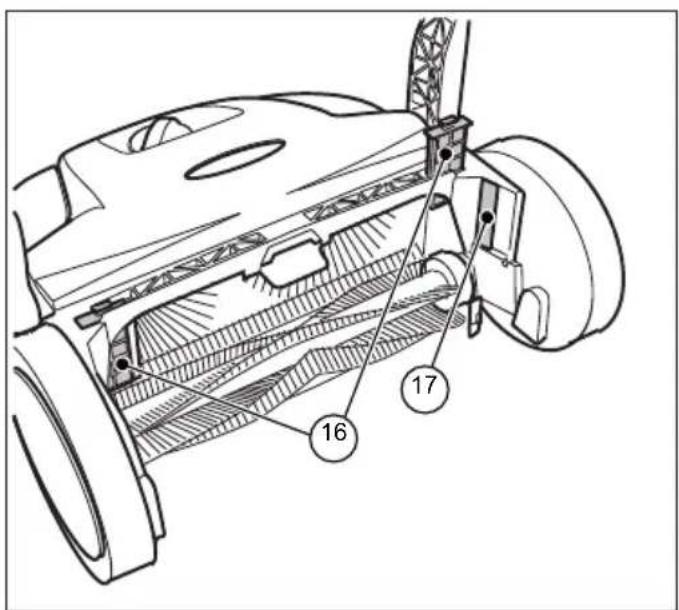

Joon. 3: Komponentide ülevaade 3

Asukohanr	Komponent
16 Tolmufilter (SWP 577)
17 Andmeplaat (SWP 577)

Ehitus ja tööpõhimõte Transport/transportimine

SWP 475 / 577

ET

Joon. 4: Komponentide ülevaade 4

Asukohanr	Komponent

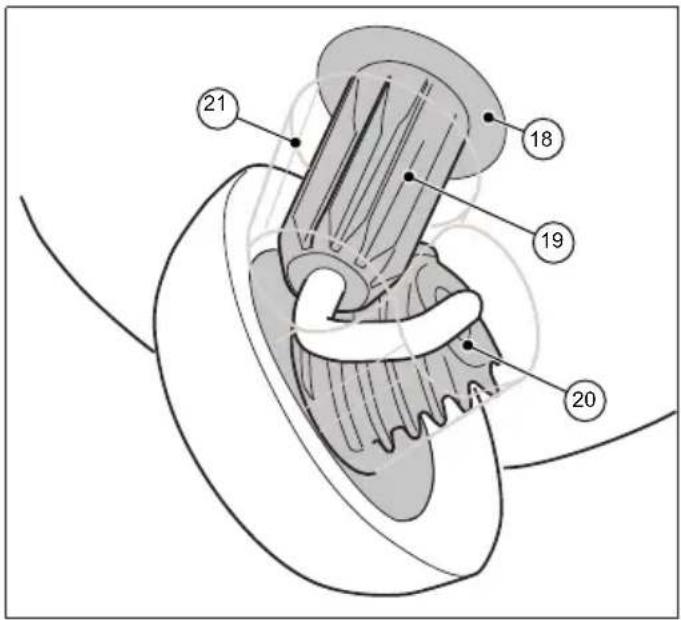

18 Sidurikarter
19 Hammaskest
20 Kaldraatta keermed
21 Käigukasti kaitse (SWP 577)

5. Transport/transportimine

5.1 Kättetoimetamine

MÄRKUS

Nähtavad kahjustused välispakendil tuleb kohe lasta pakiveofirma töötajal üle kinnitada. Transportimisest tingitud kahjustuste tuvastamise korral kauba pakendist väljavõtmisel tuleb pakiveofirmat teavitada 24 tunni jooksul pärast kättetoimetamist, et kinnitada tema vastutust tekitatud kahju eest.

5.2 Tarnitud pakendi sisu

• Seade
• Juhtraud
  • Kaks juhtraua liigendit (SWP 475)
• Kasutusjuhend

5.3 Pakkematerjali kasutamine

• Pakkematerjal tuleb alati kõrvaldada vastavuses keskkonnanõuetega.
• Järgige kohalikke ja piirkondlikke eeskirju.

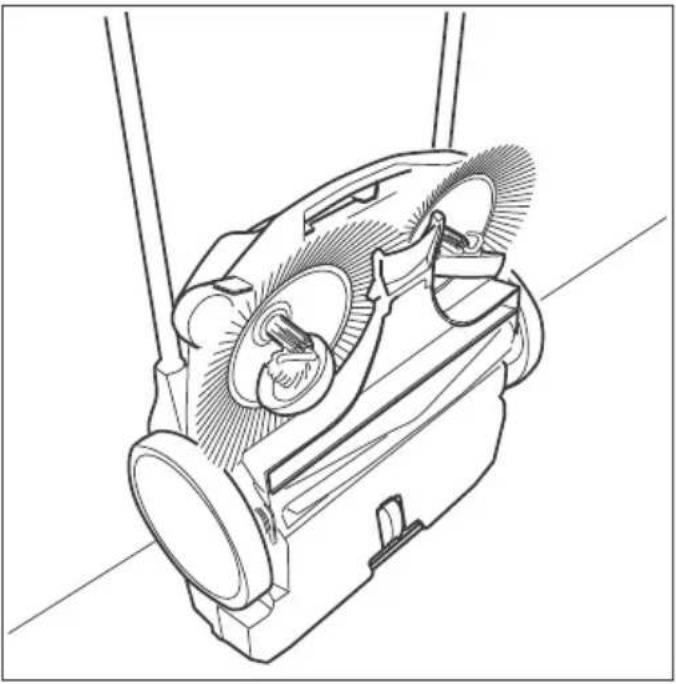

MÄRKUS

Nõuetevastane hoidmine, näiteks seadme hoidmine niiskes keskkonnas võib puhastusmasinat kahjustada.

• Hoida seadet ainult puhtana ja tühjendatud kogumiskonteineriga.
  » Teavet kogumiskonteineri tühjendamise kohta leiab käesoleva kasutusjuhendi punktist 7.5 ja puhastamise kohta punktist 9.5.

• Hoida seadet niisuguses asendis, et harjad ei oleks painutatud ega deformeeruks.
• Fikseerige seade, ka juhtraud selliselt, et vältida seadme ümberpaiskumist, libisemist ja kahjustumist.
• Ärge hoidke seadet lageda taeva all või niiskes keskkonnas.

5.5 Seadme transportimine

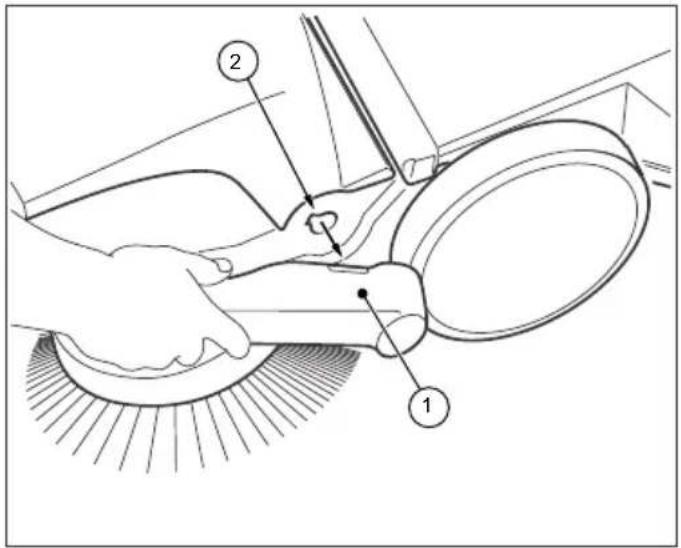

ETTEVAATUST

Vigastusoht juhtraua ümberpaiskumise töttu.

Juhtraua ümberpaiskumine võib põhjustada kergeid vigastusi, nagu näiteks sõrmede muljumine või sinikad kasutajale või teistele inimestele.

- Transportimise ajal hoidke seadet nii, et juhtraud ei saaks ümber paiskuda.

1. Asetada juhtraud lamedalt ette painutatult (1).
2. Haarata seade kandmissangast (2).
3. Kanda seadet nii, et külgmised harjad oleksid pööratud kehast eemale.

5.6 Seadme transportimine söidukil

ETTEVAATUST

Vigastusoht puhastusmasina nõuetevastaselt transportimisel!

Kui seade nihkub paigast, libiseb või paiskub ümber, võib see põhjustada vigastusi juhile või teistele inimestele.

- Kinnitage seade kinnitusrihmaga, nii et see ei saaks ümber paiskuda ega paigast nihkuda

1. Asetage seade sõiduki pardale sobivasse kohta.
2. Kinnitage seade kinnitusrihmaga.

MÄRKUS

Nõuetevastane transportimine võib puhastusmasinat kahjustada

6. Käikulaskmine

ET

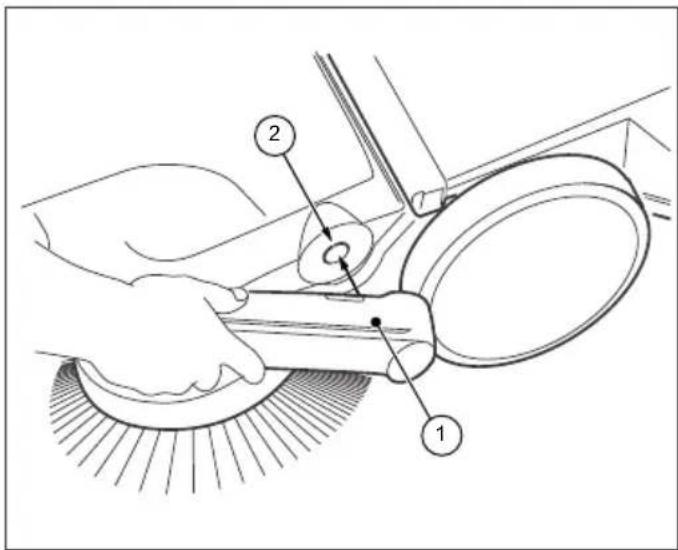

6.1 Juhtraua liigendite pealemonteerimine (SWP 475)

Joon. 7: Juhtraua liigendite pealemonteerimine (SWP 475)

Kättetoimetamisel on juhtraua mölemad liigendid (1) ja juhtraud eraldi komponentidena.

1. Asetage juhtraua liigendid (1) nii, nagu on näidatud joonisel 7
2. Sisestage juhtraua liigendid selles asendis selleks ette nähtud pesadesse (2) puhastusmasinas. Selleks võib kergelt juhtraua liigenditele lüüa.
   » Veenduge, et juhtraua liigendid lukustuvad asendisse seadme sees.

6.2 Juhtraua pealemonteerimine

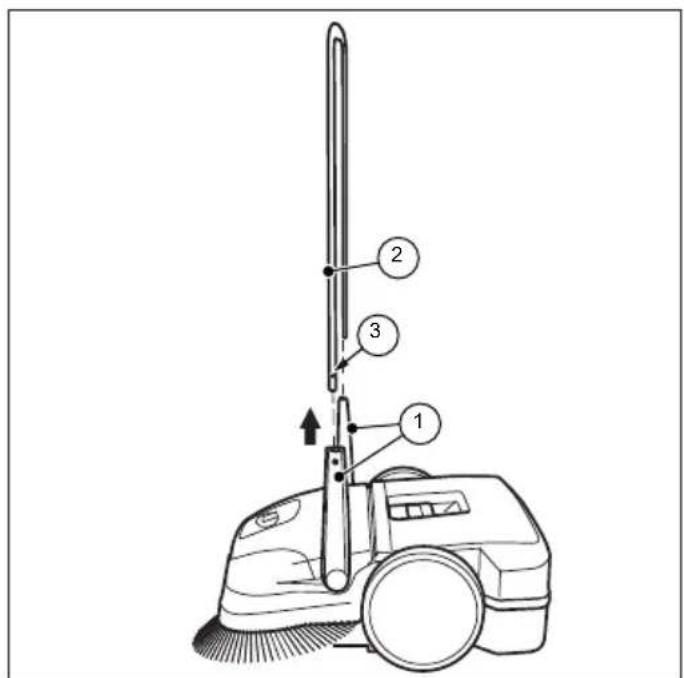

ETTEVAATUST

Vigastusoht juhtraua ümberpaiskumise töttu.

Juhtraua ümberpaiskumine võib põhjustada kergeid vigastusi, nagu näiteks sõrmede muljumine või sinikad kasutajale või teistele inimestele.

- Transportimise ajal hoidke seadet nii, et juhtraud ei saaks ümber paiskuda.

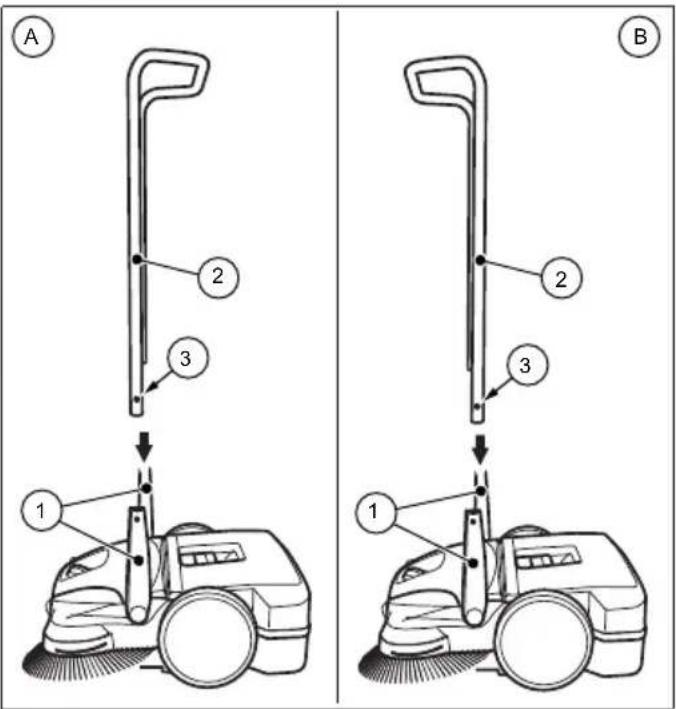

Seadme SWP 577 juhtraud

Juhtrauda saab seada kahele tasandile (A) ja (B) olenevalt kasutaja kasvust.

» (A): madalam fase
» (B): ülemine tase

Joon. 8: Juhtraua pealemonteerimine

1. Keerake juhtraua liigendid (1) püstiasendisse.
2. Vajutage fikseerimisvedrud (3) mölemal juhtraua poolel sisse.
3. Libistage juhtraud (2) samaaegselt mölemasse juhtraua liigendisse.
   » Selleks tuleb seadme SWP 577 juhtrauda painutada, enne kui juhraua liigendid saab umbes 10 cm pikkuselt sisestada.
4. Libistage juhtraud (2) juhtraua liigendite sisse, kuni fikseerimisvedrud lukustuvad asendisse.

7. Juhtseade

HOIATUS

Lõikamisoht klaasikildude, metalli või muu terava materjaliga!

Vigastusoht kogumiskonteineri tühjendamisel sellesse kogunenud klaasikildude, metallitükkide või muu terava materjaliga.

• Kandke nõutavaid isikukaitsevahendeid.

ETTEVAATUST

Terviseoht puhastamise ajal tekkiva tolmu töttu!

Tolmu sissehingamine on tervisele kahjulik.

• Kandke nõutavaid isikukaitsevahendeid.

7.1 Enne tööde alustamist

• Enne tööde alustamist kontrollige seadme töökorda.
• Kontrollige, et juhtraud oleks kindlalt juhtraua liigendite sees.
• Kontrollige, et kogumiskonteiner on kindlalt oma pesas.
• Kontrollige, et külgmiste harjade ja harjarulli ümber ei oleks kerinud niite ega nööri. Vajaduse korral eemaldage need.
• Kontrollige, et külgmised harjad ja harjarull ei oleks kinni kiilunud ega ummistunud.
• Kontrollige, et sangad ei oleks määrdunud, ja vajaduse korral puhastage need.

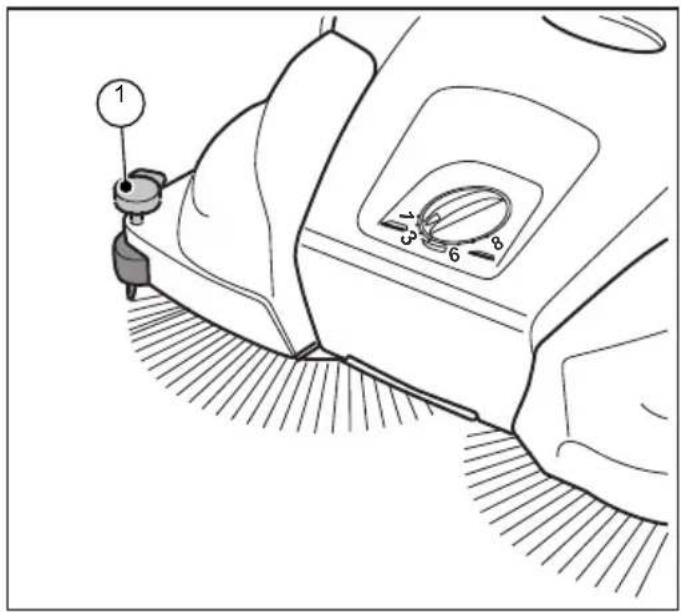

7.2 Külgmiste harjade körguse reguleerimine

- Ärge vajutage külgmisi harjasid liiga tugevalt vastu sillutist. Tänu kõrguse reguleerimisele seadistatakse külgmised harjad puhastatava pinna järgi. Tasemed on seatud kogemuse põhjal ja neid tuleb seega pidada baasväärtusteks. Seepärast tuleb puhastamise ajal kohandada tasemeid puhastatava pinna järgi.

- Tase 1-2: köikidele kövadele ja tasastele pindadele (näiteks asfalt, betoon, sillutusplaadid,...)

- Tase 3-4: märjad lehed, liiv, ebaühtlane pinnas (näiteks sillutusplaadid märjal tsemendil)

- Tase 5-7: kinnistunud mustusega ja väga ebaühtlane pinnas

- Tase 8: tööseaded, ei ole sobiv puhastamiseks

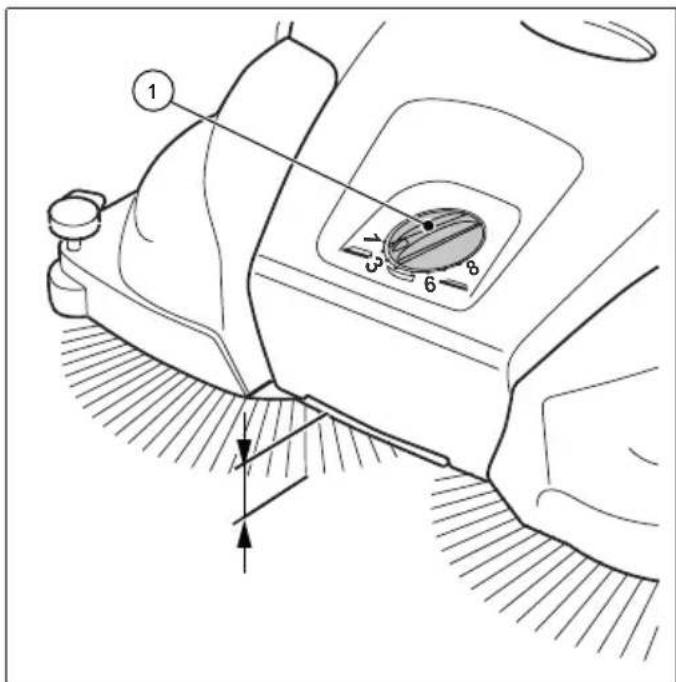

MÄRKUS

Ärge vajutage külgmisi harjasid liiga tugevalt vastu sillutist. Liiga suur surve ei anna paremat puhastustulemust; pigem muudab lükkamise raskemaks ja suurendab harjade kulumist.

ET

• Seadistage soovitud tase.
• Väiksemale tasemele seadmiseks keerake nuppu (1) vasakule.
• Suuremale tasemele seadmiseks keerake nuppu (1) paremale.
  » Töstke kergelt seadet kandmissangast. Nii on körgust lihtsam reguleerida.

ET

7.3 Pinnajärgimisseadme seadistamine (SWP 577)

Tänu pinnajärgimisseadmele saab parempoolset külgmist harja seadistada puhastatava servaala järgi, näiteks seina- ja könniteeääred.

MÄRKUS

Kui pinnajärgimisseade ei kohandu madalamate servade järgi, võivad harjad olla liiga kulunud. Pinnajärgimisseade ei tohi vastu sillutist kriipida.

Joon. 10: Pinnajärgimisseadme seadistamine Nurgaotste ja nurkade puhastamine

• Vajutage pinnajärgimisseadme hooba alla.

Töötamine pindadel

- Tõmmake pinnajärgimisseadme hooba üles. 7.4

7.4 Masinaga töötamine

• Hoida seadet mölema käega juhtrauast kinni.
• Lükake seadet edasi, köndides tavalise sammuga.
• Vajaduse korral tühjendage kogumiskonteiner, vt „Kogumiskonteineri tühjendamine“ käesoleva juhendi punktis 7.5.

7.5 Kogumiskonteineri tühjendamine

Joon. 11: Kogumiskonteineri tühjendamine

• Tühjendage kogumiskonteinerit iga kord pärast kasutamist.

• Tühjendage kogumiskonteinerit regulaarselt, et saada täiuslik puhastustulemus.

• Asetage juhtraud (1) horisontaalasendisse.

• Võtke kogumiskonteiner (3) sangast (2) hoides üles tömmates välja.

• Tehke kogumiskonteiner (3) täiesti tühjaks.

» Veenduge, et ümbrise servad on puhtad.

1. Monteerige tühi kogumiskonteiner (3) seadmele peale.

2. Vajutage konteineri sang (2) algasendisse tagasi.

» Kogumiskonteiner (3) peab kuuldavalt asendisse lukustuma.

1. Asetage juhtraud (1) juhtimisasendisse.

8. Rikete parandamine

HOIATUS

Lõikamisoht klaasikildude, metalli või muu terava materjaliga!

Vigastusoht kogumiskonteineri tühjendamisel sellesse kogunenud klaasikildude, metallitükkide või muu terava materjaliga.

- Kandke nõutavaid isikukaitsevahendeid.

ETTEVAATUST

Terviseoht puhastamise ajal tekkiva tolmu töttu!

Tolmu sissehingamine on tervisele kahjulik.

- Kandke nõutavaid isikukaitsevahendeid.

ETTEVAATUST

Vigastusoht juhtraua ümberpaiskumise töttu.

Juhtraua ümberpaiskumine võib põhjustada kergeid vigastusi, nagu näiteks sõrmede muljumine või sinikad kasutajale või teistele inimestele.

- Transportimise ajal hoidke seadet nii, et juhtraud ei saaks ümber paiskuda.

Ettenähtud hooldustöödele ja masina enne kasutamist kontrollimisele vaatamata vöib esineda törkeid. Võimalikud törked on loetletud järgmises tabelis, kus on täpsustatud põhjus ja lahendus.

8.1 Probleemide tabel

Rike Põhjus Lahendus
Masin liigub vaevaliselt või suure müraga	Masin on määr-dunud	Puhastage masin, vt punkt 9.5
	Harjad on kinni kiilunud	Eemaldage blokeering, vt punkt 9.3 „Blokeeringu eemaldamine“
	Harjaajamid määrdunud	Puhastage harjaajamid, vt 9.5 „Seadme puhastamine“
	Reguleeritud kõrgus liiga madal, külg-miste harjade kokkupuutesur-ve harjadele liiga suur	Seadistage kõrguse reguleerimist, vt punkt 7.2 „Külgmiste harjade kõrguse reguleerimise seadistamine“
	Külgmised har-jad ei pöörle	Võtke ühendust tehnilise teenindusega
Harjad on paindunud	Seadet ei ole hoitud nõueteko-haselt	Joondage harjad, vt punkt 9.4 „Harjaste joondamine“
Puhasta-mistulemus ebapiisav	Puhastuslaba puudub, on lahti tulnud või ära kulunud	Vahetage puhastuslaba välja

9. Hooldus ja puhastamine

HOIATUS

Lõikamisoht klaasikildude, metalli või muu terava materjaliga!

Vigastusoht kogumiskonteineri tühjendamisel sellesse kogunenud klaasikildude, metallitükkide või muu terava materjaliga.

- Kandke nõutavaid isikukaitsevahendeid.

ETTEVAATUST

Terviseoht puhastamise ajal tekkiva tolmu töttu!

Tolmu sissehingamine on tervisele kahjulik.

- Kandke nõutavaid isikukaitsevahendeid.

ETTEVAATUST

Vigastusoht juhtraua ümberpaiskumise töttu.

Juhtraua ümberpaiskumine võib põhjustada kergeid vigastusi, nagu näiteks sõrmede muljumine või sinikad kasutajale või teistele inimestele.

- Transportimise ajal hoidke seadet nii, et juhtraud ei saaks ümber paiskuda.

ETTEVAATUST

Oht puhastusvahendi töttu!

Puhastusvahendid võivad sisaldada kahjulikke koostisaineid ja võivad põhjustada hingamisteede ja nahaärritust.

• Järgige tootja tehnilist ohutuskaarti.
• Vältige mahavalgumist ja pihusudu tekki-mist.
• Töötamise ajal on keelatud süüa, juua ja suitsetada.
  • Vältida nahale või silma sattumist.

Järgmistes punktides on kirjeldatud hooldus- ja puhastustöid, mis on vajalikud selleks, et tagada masina täielik töökord.

Ettenähtud tööde tegemine söltub mönel juhul ajast ja/või koormusest. Intervallidest, mis on antud tähtaegade või töötundidega (töötundi aastas), kehtib see, mis saab enne täis.

Võimalike selgituste saamiseks hooldustööde ja -intervallide kohta võtke ühendust tootjaga.

9.1 Hooldusskeem

Hooldusin-tervall	Hooldustööd
Enne töö alustamist	Kontrollige seadme töökorda ja võimalikke kahjustusi. Kui on vaja pöörduge tehnilise abi teeninduskeskusesse
	Kontrollige, et juhtraud oleks kindlalt juhtraua liigendite sees.
	Kontrollige, et kogumiskonteiner on kindlalt oma pesas.
	Kontrollige, et külgmiste harjade ja harjarulli ümber ei oleks kerinud niite ega nööri. Vajaduse korral eemaldage need.
	Kontrollige, et külgmised harjad ja harjarull ei oleks kinni kiilunud ega ummistunud.
	Kontrollige, et sangad ei oleks määrdunud, ja vajaduse korral puhastage need.
	Kontrollige körguse reguleerimise täpset körgust.
	Kontrollige puhastussurve reguleerimist. Vajaduse korral kohandage puhastussurvet puhastatavale pinnale.
Töö lõpus	Kogumiskonteiner tühjendada.
	Masin puhastada.
8 töötundi aastas	Puhastage harjaajamid.

9.2 Tolmufiltri puhastamine (SWP 577)

1. Tühjendage puhastusmasina kogumiskonteiner, vt „Kogumiskonteineri tühjendamine“ käesoleva juhendi punktis 7.5.

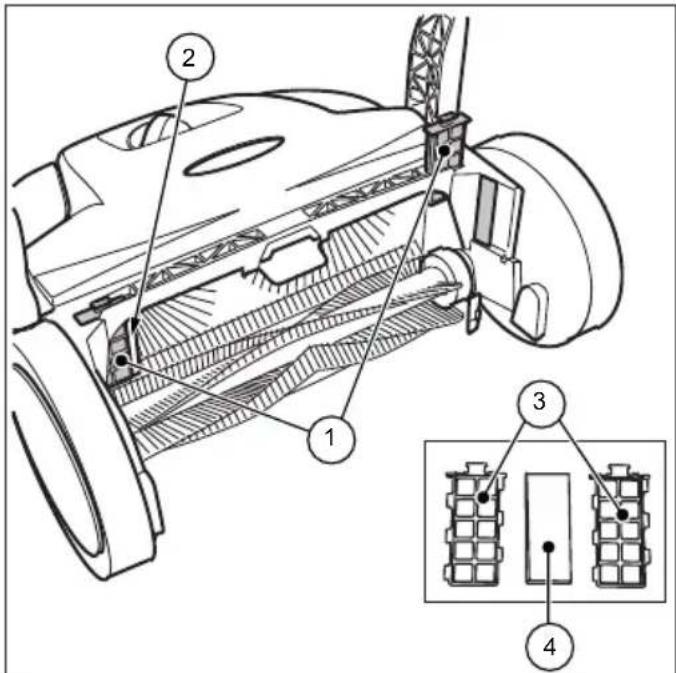

Joon. 12: Tolmufiltri väljavõtmine

1. Võtke mõlemad tolmufiltrid (1) juhikute (2) seest välja, üles tõmmates.
2. Avage vastavalt tolmufiltrite plastkorpus (3) ja võtke vahtkummitükk välja (4).
3. Koputage vahtkummitükk (4) välja ja puhastage veega.
4. Pange kuivad vahtkummitükid plastkorpuste sisse.
5. Libistage tolmufiltrid uuesti juhikute sisse.
6. Pange kogumiskonteiner uuesti puhastusmasinasse.

9.3 Blokeeringu eemaldamine

• Eemaldage harjade ja telgede ümber kerinud materjal (nt nöörid, niidid...).
• Eemaldage sissekogunenud materjal (nt kiviklibu, oksad, lehed...).

9.4 Harjaste joondamine

HOIATUS

Tuleoht puhuri nõuetevastase kasutamise või ebasobiva puhuri kasutamise tõttu!

Harjaste joondamisel on tuleoht, kui harjased kuumenevad üle.

• Ärge kasutage lahtist tuld või põleteid harjaste kuumutamiseks!
• Ärge kasutage kuumaõhupuhurit! Liiga kuuma õhu tõttu võivad harjased sulada.

Paindunud harjased saab uuesti sirgeks painutada leige õhuga soojaõhupuhuriga (nt fööniga).

• Keerake soojaõhupuhur paindunud harjaste poole.
  » Kui harjased ei kuumene piisavalt, siis lähevad need iseenesest uuesti sirgeks.

9.5 Seadme puhastamine

• Ärge kasutage rasvaärastusvahendit.
• Ärge kasutage tugevatoimelisi puhastusvahendeid.
• Ärge puhastage seadet survepesuriga või voolava vee all. Seadet ei tohi vette kasta ega veega puhastada.
  • Kaitsta laagreid niiskuse eest.
• Ärge puhastage külgmisi harju ja harjarulli suruõhuga.
  » Tugev veejuga võib harjaseid kahjustada.
• Puhastage külgmisi harju, harjarulli ja ajameid niiske lapiga.
• Puhastage plastosi niiske lapiga.

ET

10. Kasutusest kõrvaldamine 10.1 Juhtraua mahamonteerimine

ETTEVAATUST

Vigastusoht juhtraua ümberpaiskumise töttu.

Juhtraua ümberpaiskumine võib põhjustada kergeid vigastusi, nagu näiteks sõrmede muljumine või sinikad kasutajale või teistele inimestele.

- Transportimise ajal hoidke seadet nii, et juhtraud ei saaks ümber paiskuda.

1. Asetage juhtraud (2) vertikaalasendisse.
2. Vajutage fikseerimisvedrud (3) mölemal poolel sisse, nii et juhtraua (2) saaks välja tömmata.
3. Libistage juhtraud (2) samaaegselt mölemast juhtraua liigendist (1) välja.

1. Asetage vastavad nooled katteümbrisel juhtraua liigendite silla poole.
2. Asuge juhtraua liigendite vahele masina ees.
3. Haarake mölemast juhtraua liigendist (1) kätega kinni ja suruge neid örnalt väljapoole.
4. Samal ajal tömmake liigendid juhtrauast välja mölemast kinnitusest lahti seadme peal.

10.2 Körvaldamine

- Kõrvaldage seade vastavuses keskkonnanõuetega piirkondlikul tasandil kehtivate õigusnormide järgi.

SWP 475 / 577

Sisällysluettelo

1. Yleistä....102

1.1 Käytänteet 102

ET • Käesoleva kasutusjuhendi sisu ja pildid on koostatud STIGA SpA. arvel ja on kaitstud autoriöigusega – Käesoleva dokumendi isegi osaline reprodutseerimine või muutmine on keelatud.
