Denna bruksanvisningen tillhör utrustningen sopmaskin haaga 375 (byggår: fr.o.m. 2017), sopmaskin haaga 477 Profi (byggår: fr.o.m 2017) och sopmaskin haaga 497 Profi (byggår: fr.o.m 2017) och gäller uteslutande för denna utrustning.

Bruksanvisningen innehåller viktiga instruktioner om säker och effektiv hantering av maskinen.

Ett villkor för säkert arbete med maskinen är att du följer alla säkerhetsanvisningar och instruktioner i bruksanvisningen.

• Läs igenom bruksanvisningen noga innan du använder maskinen.
• Läs säkerhetsanvisningarna!
• Förvara bruksanvisningen på en säker och tillgänglig plats under hela maskinens nyttjandeperiod.
• Bruksanvisningen måste överlämnas till varje person som kommer att äga eller använda maskinen.

1.1 Standard-typsnitt

För att göra bruksanvisningen så tydlig och lättfattlig som möjligt har vi använt följande standard-typsnitt för olika funktioner:

Uppräkning

- Texter i detta format utgör punkterna i en uppräkning.

Arbetsföljd

1. Steg 1 i arbetsföljden
2. Steg 2 i arbetsföljden
3. Steg 3 i arbetsföljden

Håll dig till ordningsföljden när du arbetar med maskinen.

Tips

» Tips och information (som inte gäller maskinskador) visas i detta format.

1.2 Symboler och märken

Alla varnings- och säkerhetsanvisningar måste följas! Var alltid försiktig när du arbetar med maskinen för att undvika olyckor, person- och materialskador!

Säkerhetsanvisningarnas uppbyggnad

SIGNALORD

Typ av risk och orsak

Tänkbara konsekvenser

- Åtgärd för att undvika risken

Risknivå

Risknivå Sannolikhet Ev. konsekvenser

FARA

Omedelbara

dödsolyckor, allvarliga personskador

WARNING

Potentiella

dödsolyckor, allvarliga personskador

SE UPP

Potentiella

lätta personskador

OBS Potentiella materialskador

1.3 Begränsning av garanti

Tillverkaren tar inget ansvar för skador och följdskador som uppstår på grund av skälen nedan:

• Om bruksanvisningen inte följs
• Vid användning av icke godkända reservdelar / fel reservdelar / reservdelar som inte motsvarar tillverkarens specifi kationer
• Vid ändringar, på- och ombyggnader på maskinen som utförs av kunden

1.4 Garanti

De villkor gäller som anges i tillverkarens allmänna aff ärsvillkor.

1.5 Upphovsrätt

Upphovsrätten till bruksanvisningen tillhör tillverkaren.

Bruksanvisningen innehåller anvisningar och ritningar resp. avsnitt av ritningar av teknisk natur. Dessa får varken helt eller delvis kopieras, distribueras eller användas i kommersiellt syfte eller meddelas andra personer.

Tillverkaren förbehåller sig rätten att ge sitt tillständ till användning för publicering eller överföring av kopior på eller information ur denna bruksanvisning till andra personer.

Vid överträdelser har tillverkaren rätt att kräva skadestånd. Med förbehåll för ytterligare krav.

1.6 Målgrupp

Bruksanvisningen är avsedd för den person som använder maskinen.

2. Säkerhet

Observera följande instruktioner för att undvika felfunktioner, skador och hälsovådliga situationer!

2.1 Avsedd användning

Sopmaskinerna SWP 475 / 577 är uteslutande avsedda att användas för att avlägsna gatusmuts som t.ex. Löv, gräs, grus, sand och liknande föroreningar på jämna och hårda ytor.

2.2 Icke avsedd användning

All användning som inte motsvarar Avsnitt "Avsedd användning" anses som icke avsedd användning. Den person som använder maskinen ansvarar själv för eventuella skador på grund av dylik användning.

Sopmaskinen får inte användas för uppsopning av farliga, brännbara eller glödande material (cigarretter och tändstickor), vätskor, explosivt eller farligt (Ex), syror eller lösningsmedel.

Sopmaskinen får inte heller användas för att sopa upp vatten.

Sopmaskinen får inte användas i områden med explosionsrisk eller som transportmedel.

2.3 Operatörens ansvar

En operatör är en fysisk eller juridisk person som använder sopmaskinen eller som låter andra personen använda maskinen och som bär ansvaret för operatörens eller den andra personens säkerhet.

• Håll barn som befinner sig i närheten under uppsikt, så att de inte leker med maskinen.
• Omyndiga personer får inte arbeta med maskinen. Undantaget är tonåringar på över 16 år, som utbildas under uppsikt.
• Personer med nedsatt reaktionsförmåga, t.ex. på grund av narkotika, alkohol eller läkemedel, får inte arbeta med maskinen.
• Personer som inte får anstränga sig på grund av sitt hälsotillständ får inte arbeta med sopmaskinen.
• Byt ut skyltar på maskinen som blivit oläsliga.

Säkerhet Tekniska data

2.4 Allmänna säkerhetsanvisningar

• Förvara emballaget utom räckhåll för barn. Tänk på kvävningsrisken!
• Arbeta inte med utslaget, långt hår, slips, löst sittande kläder eller smycken, inklusive ringar.
• Se till att det inte finns risk för att personer eller föremål fastnar eller dras in i sopmaskinen.

2.5 Varningsanvisningar på maskinen

På sopmaskinen fi nns följande symboler:

SE UPP

Följ alla säkerhetsanvisningar i bruksanvisningen när du arbetar med maskinen.

Bruksanvisning

Läs igenom bruksanvisningen noga innan du använder maskinen.

2.6 Personlig skyddsutrustning

Personlig skyddsutrustning är obligatorisk när du arbetar med maskinen, för att minska hälsovådliga risker. Därför bör du:

- Alltid ta på dig den skyddsutrustning som anges innan du börjar arbeta och inte ta av dig den innan arbetet slutförts.

Stadiga skor

Ta på dig stadiga skor med tjocka, halkfria sulor.

Grovhandskar

Ta på dig grovhandskar.

Andningsskydd

Ta på dig ett andningsskydd.

3. Tekniska data

Basdata till sopmaskinen SWP 475

Tekniska data Värde
Höjd i millimeter [mm] 1200
Bredd i millimeter [mm] 770
Längd i millimeter [mm] 800
Sopbredd i millimeter [mm] 750
Sopningsprestanda i kvadratmeter per timme [ m^2/h ]	2900
Sopbehållarens kapacitet i liter [l]	50
Vikt i kilogram [kg] 11

Basdata till sopmaskinen SWP 577

Tekniska data Värde
Höjd i millimeter [mm] 1200
Bredd i millimeter [mm] 770
Längd i millimeter [mm] 800
Sopningsbreddi millimeter [mm]	770
Sopningsprestandai kvadratmeter per timme [ m^2/h ]	3000
Sopbehållarens kapaciteti liter [l]	50
Vikt i kilogram [kg] 15

1. Uppbyggnad och funktion


Bild 1: Översikt över komponenter 1

Art.nr. Komponent
1 Justerbar bygel
2 Sopbehållare
3 Handtag till behållaren
4 Höjdjustering av borstplattan
5 Bärhandtag
6 Borstplatta
7 Styrhjul på sidan
8 Nedhållare (SWP 577)
9 Hjul
10 Handtagsbeslag

Utrustningen förflyttas genom att man skjuter den framåt med hjälp av skjutbygeln. Härvid sopar de båda borstplattorna (6) in soporna i sopbehållaren (2) med hjälp av sopskyffeln (13). Finsopvalsen (11) sopar in sopresterna i sopbehållaren (2).

Bild 2: Översikt över komponenter 2

Art.nr. Komponent

11 Finsopvals

12 Snedhjul

13 Sopskyffel

14 Sopskiva

15 Typskylt (SWP 475)

Bild 3: Översikt över komponenter 3

Art.nr. Komponent

16 Dammfilter (SWP 577)

17 Typskylt (SWP 577)

Uppbyggnad och funktion Transport

SWP 475 / 577

Bild 4: Översikt över komponenter 4

Art.nr. Komponent

18 Kopplingshus

19 Kugghylsa

20 Snedhjulskuggar

21 Växelkåpa (SWP 577)

5. Transport

5.1 Leverans

OBS

Synliga skador på emballaget måste genast bekräftas av speditionsföretagets förare vid leverans. Om en transportskada inte marks förrän produkten packas upp måste speditionstoretaget meddelas inom 24 timmar etter leveransen, annars tar företaget inget ansvar for skadorna.

5.2 Medföljande komponenter

• Maskin
• Justerbar bygel
  • Två handtagsbeslag (SWP 475)
• Bruksanvisning

• Tänk på miljön när du kastar emballaget.
• Observera lokala, regionalt gällande lagstadgade direktiv.

5.4 Lagring/förvaring

OBS

Sopmaskinen kan skadas vid olämplig förvaring, t.ex. om utrustningen lagras i fuktig miljö.

• Lagra endast maskinen i rengjort skick och tom sopbehållaren först.
  » Information om tömning av sopbehållaren fi nns i kapitel 7.5 och om rengöring i kapitel 9.5 i denna bruksanvisning.

Bild 5: Förvaringsposition

• Placera maskinen så att borstarna inte går av eller böjs.
• Se till att maskinen inklusive skjutbygeln inte kan välta eller komma på glid och på så sätt skadas.
• Förvara inte maskinen utomhus eller i fuktig miljö.

5.5 Bära maskinen

SE UPP

Risk för personskador om skjutbygeln välter!

Om skjutbygeln välter kan lätta personskador uppstå, t.ex. klämskador på fi ngrar eller blöd ningar hos användaren eller andra personer.

- Greppa alltid utrustningen så att skjutbygelr inte kan välta när du bär den

1. Sväng ned skjutbygeln (1) framåt.
2. Greppa maskinen i bärhandtaget (2).
3. Se till att du håller maskinen så att borstplattorna inte riktas mot dig.

5.6 Fordonstransport av maskinen

SE UPP

Risk för personskador om sopmaskinen transporteras på ett felaktigt sätt!

Utrustning som slungas omkring, kommer på glid eller valter kan leda till att foraren eller andra personer skadas.

- Spänn fast maskinen med en rem, så att den inte kan halka eller rulla runt.

1. Placera maskinen på en lämplig plats i fordonet.
2. Spänn fast maskinen med en rem.

OBS

Felaktig transport kan leda till skador på sopmaskinen.

6. Idrifttagning

6.1 Montering av handtagsbeslag (SWP 475)

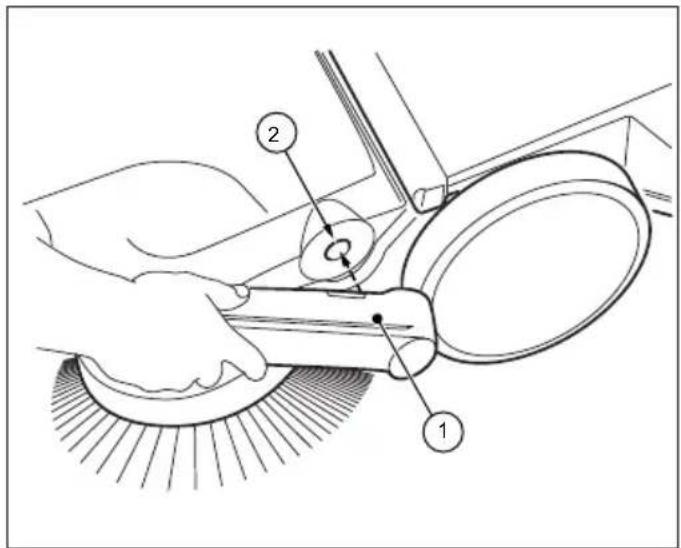

I leveransen ingår två handtagsbeslag (1) och en skjutbygel som separata delar.
1. Placera handtagsbeslagen (1) enligt anvisningarna på bild 7.
2. Skjut in handtagsbeslagen i detta läge i de fästen (2) på sopmaskinen som konstruerats för detta ändamål. Eventuellt måste du bulta lätt på handtagsbeslagen.
» Se till att handtagsbeslagen klickar på plats i maskinen.

6.2 Montera skjutbygeln

SE UPP

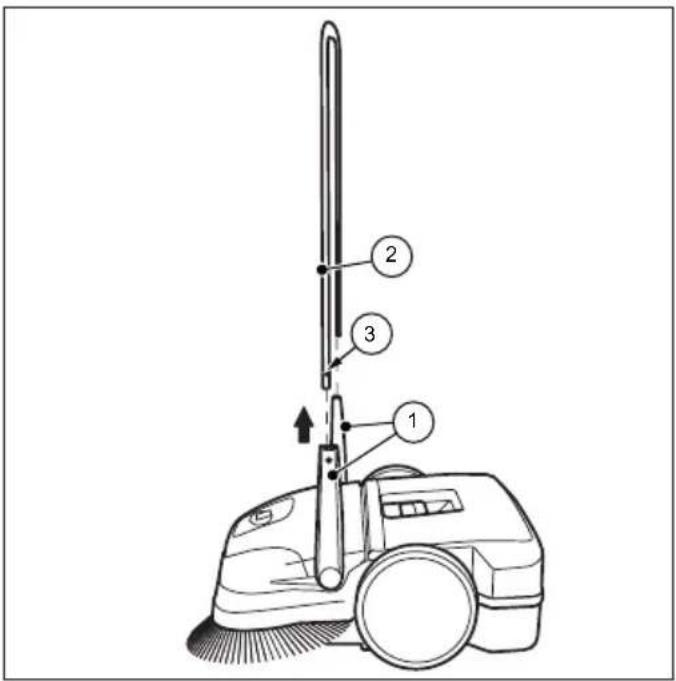

Risk för personskador om skjutbygeln välter!

Om skjutbygeln välter kan lätta personskador uppstå, t.ex. klämskador på fi ngrar eller blöd ningar hos användaren eller andra personer

- Greppa alltid utrustningen så att skjutbygelr inte kan välta när du bär den

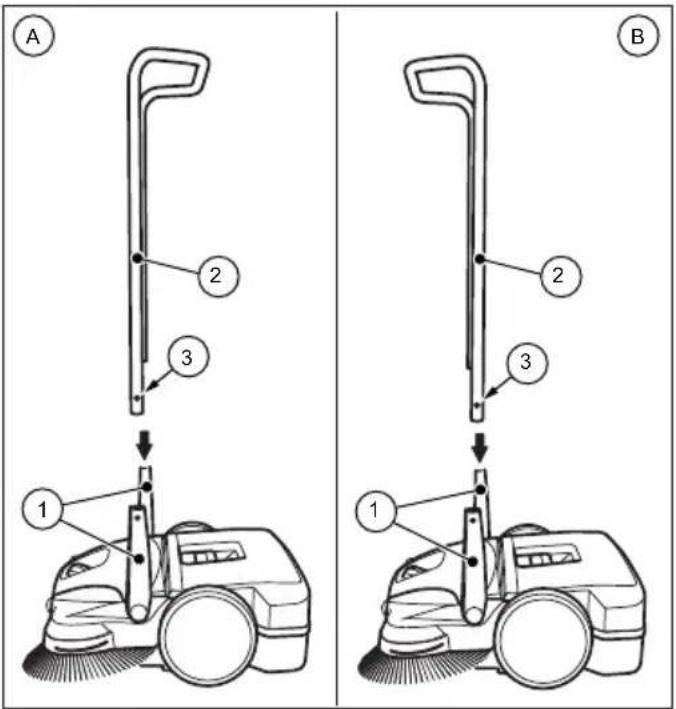

Skjutbygel till SWP 577

Skjutbygeln kan anpassas till användarens kroppsstorlek i två lägen (A) och (B).

» (A): Lågt läge
» (B): Högt läge

1. Vrid fästena (1) så att de befi nner sig i lodrät position.
2. Tryck in spärrarna (3) skjutbygelns båda sidor.
3. Dra samtidigt in skjutbygeln (2) i de båda handtagsbeslagen (3).
   » För att göra detta måste du böja skjutbygeln till SWP 577 ca. 10 cm innan du kan skjuta in den i handtagsbeslagen.
4. Skjut in skjutbygeln (2) så längt i handtagsbeslagen att spärrarna klickar på plats.

7. Användning

WARNING

Risk för skärskador på grund av glasskärvor, metallbitar och andra vassa föremål!

När du tömmer sopbehållaren kan du skära dig på glasskärvor, metallbitar och andra vassa föremål.

- Anvand alltid personlig skyddsutrustning enligt föreskrift

SE UPP

Hälsorisk på grund av det damm som utvecklas när du sopar!

- Använd alltid personlig skyddsutrustning enligt toreskrift

7.1 Innan du börjar

• Kontrollera att maskinen fungerar som den ska innan du börjar.
• Kontrollera att skjutbygeln sitter säkert i handtagsbeslagen.
• Kontrollera att sopbehållaren sitter säkert och är i gott skick.
• Kontrollera att inga trådar eller snören har lindats upp på borstplattorna eller fi nsopvalsen. Avlägsna ev. trådar eller snören.
• Kontrollera att varken borstplattorna eller fi nsopvalsen blockeras av fastsittande föremål eller smuts.
• Kontrollera om handtagen är smutsiga och rengör dem vid behov.

7.2 Höjdjustering av borstplattorna

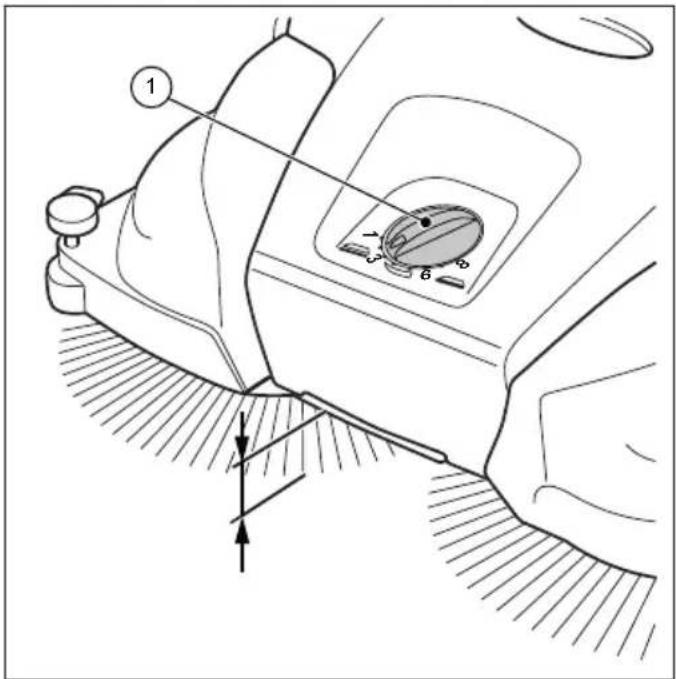

Mitt på framdelen fi nns det en ratt som du kan använda för att justera borstplattornas höjd. Anpassa borstplattorna till det underlag som ska sopas med hjälp av reglaget. Nivåerna är baserade på erfarenhet och bör tolkas som referensvärden. Alltså måste du ev. anpassa nivån till underlaget när du sopar.

• Nivå 1-2: för alla jämna, hårda ytor (t. ex. asfalt, betong, plattor...)
- Nivå 3-4: för fuktiga löv, sand, ojämna ytor (t. ex. tvättbetongplattor)
- Nivå 5-7: för starka föroreningar och grova ytor
- Nivå 8: för serviceinställningar, inte avsedd för sopning

OBS

Tryck inte borstplattan för hårt mot marken. Om du trycker för hårt förbättras inte resultatet, däremot blir maskinen svårare atl skjuta och utsätts för större slitage

Bild 9: Justera borstplattans höjd

• Ställ in den nivå som krävs:
• Vrid ratten (1) åt vänster för att sänka nivån.
  • Vrid ratten (1) åt höger för att höja nivån.
  » Lyft maskinen lätt i bärhandtaget. På så sätt är det lättare att justera höjden.

7.3 Ställa in nedhållarer(SWP 577)

Med hjälp av nedhållaren anpassas höger borstplatta till kanter som ska sopas på t.ex. väggar eller trottoarer.

OBS

Om nedhållaren ställs in på ett olämpligt sätt mot låga kanter utsätts den för onödigt slitage. Nedhållaren får inte skrapa mot underlaget.

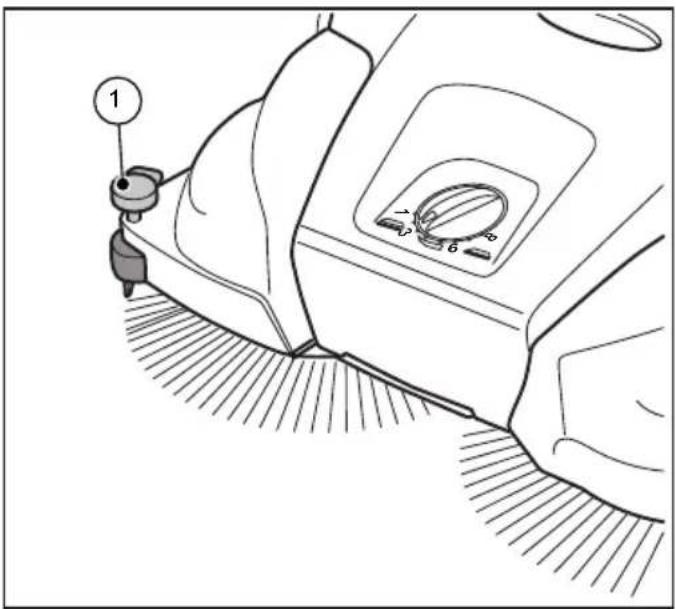

Bild 10: Inställning av nedhållaren

Sopa kanter och hörn

- Tryck ned handtaget på nedhållaren.

Drift på ytor

- Dra upp handtaget på nedhållaren.

7.4 Drift

• Förfl ytta maskinen genom att hålla skjutbygeln i båda händerna.
• Skjut maskinen framåt i normalt gångtempo.
• Töm sopbehållaren vid behov, se avsnittet „Tömma sopbehållaren“ i kapitel 7.5 i denna bruksanvisning.

7.5 Tömma sopbehållaren

Bild 11: Tömma sopbehållaren

- Töm sopbehållaren varje gång du använt maskinen. - Töm sopbehållaren med jämna mellanrum för att erhålla ett perfekt resultat.

1. Fäll ned skjutbygeln (1) till vågrätt läge.
2. Ta tag i behållarens handtag (2) och dra sopbehållaren (3) uppåt.
3. Töm sopbehållaren (3) helt.
   » Se till att även höljets kanter är fria från smuts.
4. Sätt tillbaka sopbehållaren (3) i maskinen när du har tömt den.
5. Tryck tillbaka behållarens handtag (2) till det ursprungliga läget.
   » Du måste höra att sopbehållarens spärr (3) klickar på plats.
6. Ställ skjutbygeln (1) i arbetsläge.

8. Åtgärda fel

WARNING

Risk för skärskador på grund av glasskärvor, metallbitar och andra vassa föremål!

När du tömmer sopbehållaren kan du skära dig på glasskärvor, metallbitar och andra föremål med vassa kanter.

- Använd alltid personlig skyddsutrustning enligt föreskrift

SE UPP

Hälsorisk på grund av det dammutveckling som sker när du sopar!

- Anvand alltid personlig skyddsutrustning enligt föreskrift

SE UPP

Risk för personskador om skjutbygeln välter!

Om skjutbygeln välter kan lätta personskador uppstå, t.ex. klämskador på fi ngrar elle blödningar hos användaren eller andra personer

- Greppa alltid utrustningen så att skjutbygelr inte kan valta nar du bar den

Även om du vidtar alla serviceåtgärder och kontrollerar maskinen före bruk kan det hända att fel uppstår. En förteckning över tänkbara fel fi nns i nedanstående tabell, se uppgifter om orsaker och åtgärder.

8.1 Tabell över fel

Fel Orsak Åtgärd
Maskinen går tungt eller oroligt	Maskinen är förorenad	Rengör maskinen, se kapitel 9.5
	Borstarna är blockerade	Åtgärda blockeringen, se kapitel 9.3 „Åtgärda blockering“
	Borstenheterna är smutsiga	Rengör borstenheterna, se kapitel 9.5 „Rengör maskinen“
	Borstarna är inställda till för låg höjd, trycket på borstplattorna är för högt	Höjdjustering, se kapitel 7.2 i avsnittet "höjdjustering av borstplattorna"
	Borstplattorna roterar inte	Kontakta kundtjänst
Borstarna är sneda	Felaktig lagring Rikta upp borstarna, se kapitel 9.4 i avsnittet „Rikta upp borstarna“
Dåligt rengö- ringsresultat	Sopskyffeln saknas, sitter löst eller är starkt sliten	Byt ut sopskyffeln

9. Service och rengöring

WARNING

Risk för skärskador på grund av glasskärvor, metallbitar och andra vassa föremål!

När du tömmer sopbehållaren kan du skära dig på glasskärvor, metallbitar och andra föremål med vassa kanter.

- Använd alltid personlig skyddsutrustning enligt föreskrift

SE UPP

Hälsorisk på grund av det dammutveckling som sker när du sopar!

- Använd alltid personlig skyddsutrustning enligt föreskrift

SE UPP

Risk för personskador om skjutbygeln välter!

Om skjutbygeln välter kan lätta personskador uppstå, t.ex. klämskador på fi ngrar elle blödningar hos användaren eller andra personer

- Greppa alltid utrustningen så att skjutbygelr inte kan valta nar du bar den

SE UPP

Risker på grund av rengöringsmedel!

Rengöringsmedel kan innehålla hälsovådliga ingredienser och darigenom irritera luftvägarna och huden

• Observera tillverkarens säkerhetsdatablad
• Undvik spill och förångning
• Ingen förtäring eller rökning är tillåten när du arbetar
• Undvik kontakt med hud och ögon

Följande avsnitt innehåller en beskrivning av de service- och rengöringsåtgärder som krävs för att maskinen ska fungera utan problem.

Intervallen för vissa av dessa åtgärder beror på hur ofta maskinen används eller på den belastning maskinen utsätts för. Om intervallet anges både i perioder som i arbetstimmar (Ah) gäller den situation som inträff ar först.

Om du har frågor om serviceåtgärder och -intervall ber vi dig ta kontakt med tillverkaren.

9.1 Serviceschema

Service-intervall	Serviceåtgärder
Innan du börjar	Kontrollera att maskinen fungerar som den ska och saknar skador. Ta ev. kontakt med kundtjänst.
	Kontrollera att skjutbygeln sitter säkert i handtagsbeslagen.
	Kontrollera att sopbehållaren sitter säkert och är i gott skick.
	Kontrollera att inga trådar eller snören har lindats upp på borstplattorna eller fi nsopvalsen. Avlägsna ev. trådar eller snören.
	Kontrollera att varken borstplattorna eller fi nsopvalsen blockeras av fastsittande smådelar eller smuts.
	Kontrollera om handtagen är smutsiga och rengör dem vid behov.
	Kontrollera att borstarna är justerade till rätt höjd.
	Kontrollera inställningen av borstarnas tryck. Anpassa ev. borstarnas tryck till det underlag som ska sopas.
Efter arbetet Töm sopbehållaren.
8 Ah Rengör borstenheterna.

9.2 Rengöring av dammfi ltret (SWP 577)

1. Lyft ut sopbehållaren ur sopmaskinen, se avsnittet „Tömma sopbehållaren“ i kapitel 7.5 i denna bruksanvisning.

1. Dra de båda dammfi Itren (1) uppåt ur skenorna (2).
2. Öppna plastkåpan (3) till dammfi ltret på respektive sida och ta bort skumfi ltret (4).
3. Piska ur skumfi ltret (4) och rengör det med vatten.
4. När skumfi ltret har torkat sätter du tillbaka det i plastkåpan.
5. Skjut in dammfi ltret på skenorna.
6. Placera sopbehållaren i sopmaskinen.

9.3 Åtgärda blockering

• Avlägsna upplindade föremål (t.ex. snören, trådar osv.) från borstar och axlar.
• Avlägsna material som fastnat (t.ex. stenar, kvistar, löv osv.)

9.4 Rikta upp borstarna

WARNING

Risk för eldsvåda vid felaktig hantering av blåsare eller vid användning av olampliga blåsare!

När du riktar upp borstarna fi nns risk fö eldsvåda vid för stark uppvärmning.

• Anvand inte oppen eld eller brannare som värmer upp borstarna!
• Använd inte varmluftsblåsare. Borstarna kan smälta om luften är för varm.

Du kan rikta upp sneda borstar genom att värma upp dem med hjälp av en varmluftsfl äkt (t.ex. en hårtork).

• Starta varmluftsfl äkten och rikta den mot de sneda borstarna.
  » Vid tillräcklig värmeutveckling riktar borstarna upp sig automatiskt.

9.5 Rengör maskinen

• Använd inte fettlösningsmedel.
• Använd inga starka rengöringsmedel.
• Maskinen får inte rengöras med hjälp av en högtryckstvätt eller under rinnande vatten. Maskinen får inte sänkas ned i vatten och inte heller tvättas med vatten.
  • Skydda lagren mot fukt.
• Borstplattorna och fi nsopvalsen får inte rengöras med hjälp av tryckluft.
  » Den hårda luftstrålen kan skada borstarna.
• Rengör borstplattorna, fi nsopvalsen och drivenheterna med en väl fuktad trasa.
• Rengör alla plastkomponenter med en fuktig trasa.

10. Ta maskinen ur drift

10.1 Montera ned skjutbygeln

SE UPP

Risk för personskador om skjutbygeln välter!

Om skjutbygeln valter kan latta personskador uppstå, t.ex. klämskador på fi ngrar elle blodningar hos användaren eller andra personer

- Greppa alltid utrustningen så att skjutbygelr inte kan välta när du bär den

Bild 13: Nedmontering av skjutbygeln (SWP 475)

1. Fäll ned skjutbygeln (2) till vågrätt läge.
2. Tryck in spärrarna (3) på båda sidor, så att du kan ta bort skjutbygeln (2).
3. Dra ut skjutbygeln (2) ur de båda handtagsbeslagen (1) med en jämn rörelse.

Bild 14: Nedmontering av skjutbygeln (SWP 577)

1. Placera de båda pilarna på huset på samma höjd som handtagsbeslagens brygga.
2. Ställ dig mellan skjutbygelns stänger framför maskinen.
3. Greppa de båda handtagsbeslagen (1) med båda händer och tryck dem försiktigt uppåt.
4. Dra samtidigt ur handtagsbeslagen ur de båda fästena på maskinen.

10.2 Källsortering

- Källsortera maskinen på ett miljövänligt sätt och följ regionalt gällande direktiv.

SWP 475 / 577

İçindekiler

1. Genel 214

SV • Innehållet och bilderna i denna användarhandbok har framställts för STIGA SpA och skyddas av upphovsrätt – all form av reproduktion eller ändring, även partiell, som inte auktoriserats är förbjuden.
