MANUALE UTENTE SWP 475 STIGA

1.2 Simboli e contrassegni 4

1.3 Limitazione di responsabilità ....4

1.4 Garanzia....4

1.5 Diritti d'autore 5

1.6 Destinatari 5

1. Sicurezza....5

2.1 Uso conforme alla destinazione....5

2.2 Uso non conforme alla destinazione .... 5

2.3 Responsabilità dell'utilizzatore 5

2.4 Indicazioni generali di sicurezza....6

2.5 Indicazioni di pericolo sull'apparecchio....6

2.6 Dispositivi di protezione individuale 6

1. Specifiche tecniche....6

2. Costruzione e funzionamento....7

3. Trasporto/trasportare....8

5.1 Consegna 8

5.2 Compreso nella fornitura....8

5.3 Utilizzo del materiale da imballaggio....8

5.4 Immagazzinamento e conservazione....8

5.5 Trasportare l'apparecchio....9

5.6 Trasportare l'apparecchio a bordo del veicolo 9

1. Messa in servizio.... 10

6.1 Montaggio braccetti dell'archetto (SWP 475)....10

6.2 Montare l'archetto di spinta....10

1. Comando....11

7.1 Prima dell'inizio dei lavori.... 11

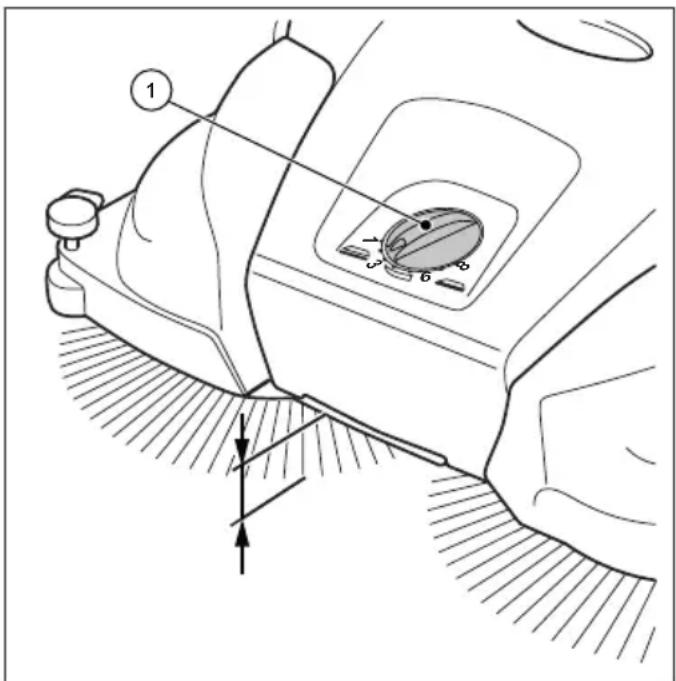

7.2 Regolazione in altezza delle scope laterali 11

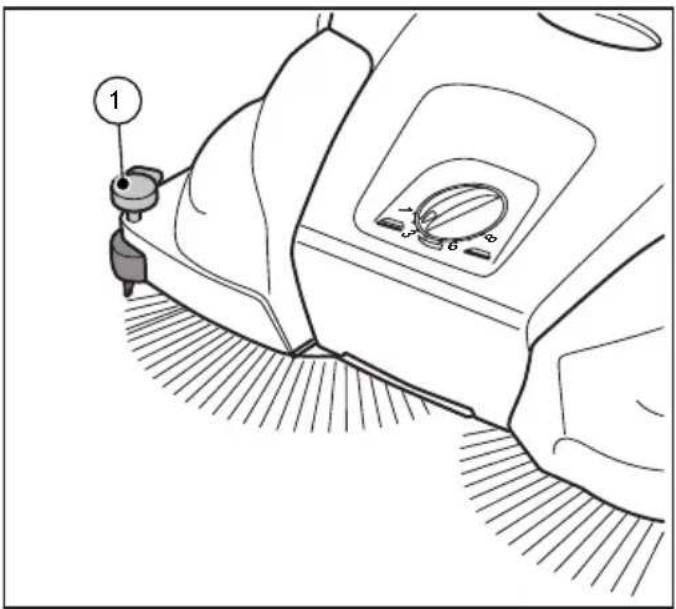

7.3 Impostare premibarra (SWP 577)....12

7.4 Esercizio....12

7.5 Svuotamento del vano di raccolta 12

1. Risoluzione guasti 13

8.1 Tabella delle anomalie....13

1. Manutenzione e pulizia....14

9.1 Schema di manutenzione....14

9.2 Pulire il filtro antipolvere (SWP 577)....15

9.3 Rimozione del blocco....15

9.4 Allineamento delle setole....15

9.5 Pulizia dell'apparecchio 15

1. Messa fuori servizio.... 16

10.1 Smontare l'archetto di spinta 16

10.2 Smaltimento 16

1. In generale

Il presente manuale d'uso è parte della spazzatrice SWP 475 e spazzatrice SWP 577 e valido esclusivamente l'apparecchio indicato.

Il presente manuale d'uso contiene informazioni importanti per garantire un uso sicuro ed effi ciente dell'apparecchio.

Condizione essenziale per il funzionamento sicuro dell'apparecchio è il rispetto di tutte le norme di sicurezza e le istruzioni d'intervento indicate.

• Leggere attentamente il manuale d'uso prima di utilizzare l'apparecchio.
• Attenersi alle indicazioni di sicurezza!
• Durante la vita operativa dell'apparecchio conservare il manuale d'uso in un luogo sicuro e accessibile.
• Consegnare il manuale ad ogni successivo proprietario o utilizzatore dell'apparecchio.

1.1 Convenzioni

Osservare le seguenti spiegazioni sulle convezioni tipografi che per poter operare in maniera ottimale con il presente manuale d'uso.

Punto elenco

• I testi raffi gurati sono punti elenco.

Sequenza operativa

1. Passaggio 1 della sequenza operativa
2. Passaggio 2 della sequenza operativa
3. Passaggio 3 della sequenza operativa La sequenza delle fasi operative deve essere rispettata.

Suggerimento

» Vengono raffi gurati consigli, suggerimenti (senza danni alla macchina).

1.2 Simboli e contrassegni

Osservare tutte le avvertenze e indicazioni di sicurezza! Assumere un comportamento cauto per evitare incidenti, lesioni personali e danni a beni materiali.

Struttura delle indicazioni di sicurezza

PAROLA SEGNALETICA

Tipo e fonte del pericolo

Possibili conseguenze

• Provvedimento da adottare per evitare il pericolc

Livello di pericolosità

Livello di pericolosità Probabilità di accadimento			Conseguenze in caso di inadempienza
[7TKS]	PERICOLO!	Diretto	Lesioni personali gravi, mortali
	ATTENZIONE	Possibile	Lesioni personali gravi, mortali
	CAUTELA	Possibile	Lieve lesione personale
	AVVERTENZA	Possibile	Danni a beni materiali

PERICOLO!

ATTENZIONE

CAUTELA

1.3 Limitazione di responsabilità

Il produttore declina ogni responsabilità per danni e danni indiretti causati dai seguenti punti:

• inosservanza del manuale d'uso
• utilizzo di ricambi non omologati / ricambi non corretti / ricambi non corrispondenti alle specifi che del produttore
• modifi che eseguite in prima persona, aggiunta o trasformazione all'apparecchio

1.4 Garanzia

Si applicano le disposizioni che sono descritte nelle Condizioni Commerciali Generali del produttore.

1.5 Diritti d'autore

Il manuale d'uso è protetto dal copyright per il produttore.

Il manuale d'uso contiene norme e disegni e/o sezioni dei disegni di tipo tecnico che non possono essere né completamente, né in parte copiati, diffusi o sfruttati senza autorizzazione a fini di concorrenza, né divulgati a terzi.

Il produttore si riserva di autorizzare l'utilizzo di pubblicazioni o la divulgazione di copie o informazioni riportate nel presente manuale d'uso.

I contravventori sono tenuti al risarcimento dei danni nei confronti del produttore. Altri diritti restano riservati.

1.6 Destinatari

Il presente manuale d'uso è rivolto agli utilizzatori di questa spazzatrice.

2. Sicurezza

Osservare le seguenti istruzioni per evitare malfunzionamenti, danni e lesioni fisiche!

2.1 Uso conforme alla destinazione

Le spazzatrici SWP 475 e SWP 577 sono destinate esclusivamente alla rimozione di sporcizia dalle strade, come ad esempio fogliame, erba, ghiaia, sabbia e impurità simili da superfici piane e dure.

2.2 Uso non conforme alla destinazione

Ogni altro impiego diverso da quello descritto nel paragrafo "Uso conforme alla destinazione" verrà considerato come non conforme alla destinazione. L'utilizzatore dell'apparecchio è l'unico responsabile degli eventuali danni.

La spazzatrice non deve essere utilizzata per spazzare materiali peri- colosi per la salute, infiammabili o che bruciano (sigarette, fiammiferi), liquidi, polveri esplosive o pericolose (Ex), acidi o solventi.

La spazzatrice non può essere neanche utilizzata per spazzare l'acqua.

La spazzatrice non deve essere utilizzata in atmosfere potenzialmente esplosive o come mezzo di trasporto.

2.3 Responsabilità dell'utilizzatore

Un utilizzatore è qualsiasi persona fisica o giuridica che utilizza la spazzatrice o la mette a disposizione di terzi, nonché è responsabile durante l'uso della sicurezza dell'utilizzatore o di terzi.

• Sorvegliare i bambini che si trovano nell'ambiente di lavoro, per assicurasi che non ci stanno giocando.
• I minori non devono utilizzare l'apparecchio ad eccezione di quanti hanno più di 16 e vengono addestrati sotto sorveglianza.
• Non possono eseguire i lavori sull'apparecchio le persone le cui capacità di reazione siano alterate, ad esempio, da droghe, alcool o farmaci.
• Coloro che, per ragioni di salute, non possono stancarsi, non possono lavorare con la spazzatrice.
• Sostituire la segnaletica illeggibile sulla spazzatrice.

2.4 Indicazioni generali di sicurezza

• Impedire ai bambini di accedere ai materiali d'imballaggio. Pericolo di soff ocamento!
• Non portare capelli sciolti, cravatta, abiti larghi o gioielli, anelli compresi.
• Prestare attenzione con l'uso della spazzatrice che si corre il rischio di lesioni a causa di intrappolamento o trascinamento.

2.5 Indicazioni di pericolo sull'apparecchio

Sulla spazzatrice sono applicati i seguenti pittogrammi:

CAUTELA

Per gli interventi attenersi alle indicazioni di sicurezza riportate nel presente manuale d'uso.

Manuale d'uso

Leggere attentamente il manuale d'uso prima di utilizzare l'apparecchio.

2.6 Dispositivi di protezione individuale

Per svolgere il proprio lavoro e ridurre al minimo i rischi per la propria salute è necessario che il personale indossi un apposito equipaggiamento per la protezione personale. Quindi:

- Prima di iniziare tutti i lavori applicare correttamente l'equipaggiamento per la protezione personale e indossarlo durante il lavoro.

Scarpe robuste

Indossare scarpe robuste con suola antiscivolo con una buona aderenza al suolo.

Guanti di protezione resistenti

Indossare guanti di protezione resistenti!

Mascherina antipolvere

Indossare una mascherina antipolvere.

3. Specifi che tecniche

Dati di base della spazzatrice SWP 475

Specifi che tecniche Valore
Altezza in millimetri [mm] 1200
Larghezza in millimetri [mm] 770
Lunghezza in millimetri [mm] 800
Larghezza di spazzamento in millimetri [mm]	750
Potenza di spazzamento per metro quadrato all'ora [ m^2/h ]	2900
Capacità del vano di raccolta in litri [I] 50
Peso in chilogrammi [kg] 11

Dati di base della spazzatrice SWP 577

Specifi che tecniche Valore
Altezza in millimetri [mm] 1200
Larghezza in millimetri [mm] 770
Lunghezza in millimetri [mm] 800
Larghezza di spazzamento in millimetri [mm]	770
Potenza di spazzamento per metro quadrato all'ora [ m^2/h ]	3000
Capacità del vano di raccolta in litri [I] 50
Peso in chilogrammi [kg] 15

1. Costruzione e funzionamento


Fig. 1: Panoramica dei componenti 1

Pos. n° Componente

1 Archetto di spinta

2 Vano di raccolta

3 Maniglia contenitore

4 Regolazione dell'altezza delle scope laterali

5 Maniglia

6 Scope laterali

7 Rullo di guida laterale

8 Premibarra (SWP 577)

9 Girante

10 Braccetto dell'archetto

L'apparecchio viene spostato in avanti spingendo sull'archetto di spinta (1). Le due scope laterali (6) con l'aiuto della linguetta spazzatrice (13) trasportano la spazzatura in direzione del vano di raccolta (2). Il rullo spazzola per sporcizia fine(11) trasporta la restante spazzatura nel vano di raccolta (2).

Fig. 2: Panoramica dei componenti 2

Pos. n° Componente

11 Rullo spazzola per sporcizia fine

12 Ruotina inclinata

13 Linguetta spazzatrice

14 Piastra spazzatrice

15 Targhetta portadati (SWP 475)

Fig. 3: Panoramica dei componenti 3

Pos. n° Componente

16 Filtro antipolvere (SWP 577)

17 Targhetta portadati (SWP 577)

Costruzione e funzionamento Trasporto/trasportare

SWP 475 / 577

IT

21 18 19 20

Fig. 4: Panoramica dei componenti 4

Pos. n° Componente

18 Carter frizione

19 Guaina dentata

20 Dentatura elicoidale

21 Protezione cambio (SWP 577)

5. Trasporto/trasportare

5.1 Consegna

NOTA

I danni visibili all'imballaggio esterno devono essere prontamente confermati dalla spedizioniere alla consegna del pacco. Se vengono rilevati dei danni dovuti al trasporto al momento del disimballaggio, lo spedizioniere dovrà essere informato entro 24 ore dalla consegna per renderlo responsabile del danno subito.

5.2 Compreso nella fornitura

• Apparecchio
• Archetto di spinta
  • Due braccetti dell'archetto (SWP 475)
• Manuale d'uso

5.3 Utilizzo del materiale da imballaggio

• Smaltire il materiale da imballaggio sempre nel rispetto dell'ambiente.
• Osservare le norme in vigore a livello locale e regionale.

5.4 Immagazzinamento e conservazione

NOTA

Conservazione impropria, ad esempio conservare l'apparecchio in un ambiente umido può danneggiare la spazzatrice.

- Conservare l'apparecchio solo in stato pulito e con un vano di raccolta vuoto.

» Le informazioni sullo svuotamento del vano di raccolta si trovano nel capitolo 7.5 e sulla pulizia nel capitolo 9.5 del presente manuale d'uso.

Fig. 5: Posizione di stoccaggio

• Posizionare l'apparecchio in modo tale che le spazzole non si pieghino o deformino.
• Fissare l'apparecchio incluso l'archetto di spinta in modo da prevenire ribaltamento, scivolamento e danneggiamento.
• Non conservare l'apparecchio all'aperto o in un ambiente umido.

5.5 Trasportare l'apparecchio

CAUTELA

Rischio di lesioni dovuto al ribaltamento dell'archetto di spinta.

Il ribaltamento dell'archetto di spinta può causare lievi ferite quali ad esempio lo schiacciamento delle dita o ecchimosi all'utilizzatore oppure ad altre persone.

- Durante il trasporto tenere l'apparecchio in modo che l'archetto di spinta non possa ribaltarsi

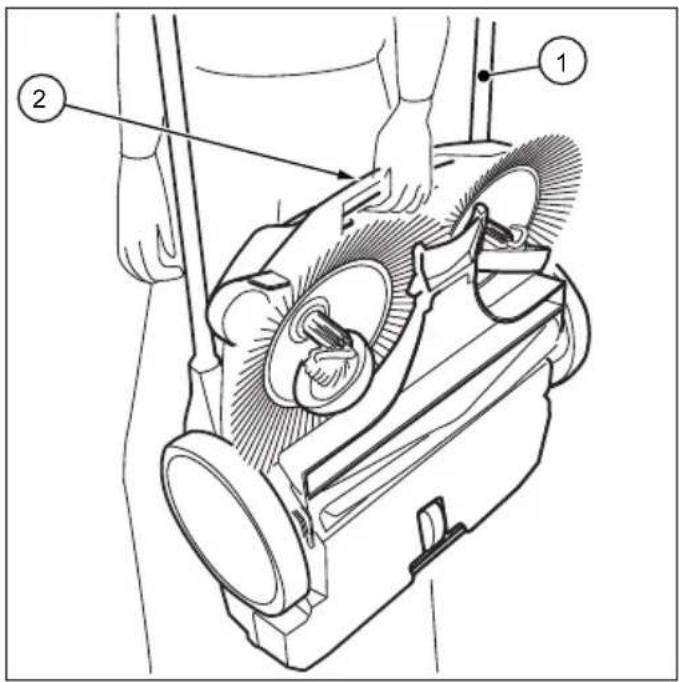

Fig. 6: Trasportare l'apparecchio

1. Portare l'archetto di spinta in posizione piatta in avanti (1).
2. Aff errare l'apparecchio dalla maniglia di trasporto (2).
3. Trasportare l'apparecchio in modo che le scope laterali siano rivolte lontano dal corpo.

5.6 Trasportare l'apparecchio a bordo del veicolo

CAUTELA

Rischio di lesioni dovuto al trasporto improprio della spazzatrice!

Un apparecchio che sbanda, scivola o si ribalta può comportare lesioni al conducente o ad altre persone.

- Fissare l'apparecchio con una cinghia di ancoraggio contro il ribaltamento e sbandamento.

1. Posizionare l'apparecchio a bordo del veicolo in un luogo adatto.
2. Fissare l'apparecchio con una cinghia di ancoraggio.

NOTA

Un trasporto improprio può provocare danni alla spazzatrice.

6. Messa in servizio

IT 6.1 Montaggio braccetti dell'archetto (SWP 475)

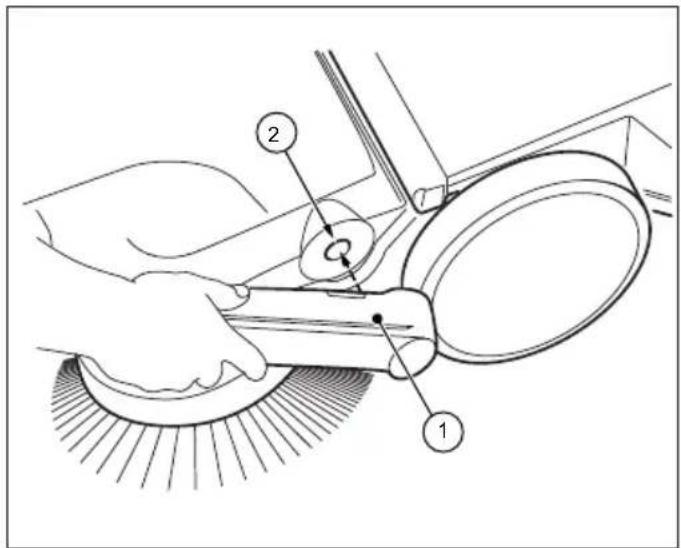

Fig. 7: Montaggio braccetti dell'archetto (SWP 475)

Alla consegna i due braccetti dell'archetto (1) e l'archetto di spinta sono disponibili come singoli componenti.

1. Posizionare i braccetti dell'archetto (1) come mostrato nella fi gura 7
2. Introdurre i braccetti dell'archetto in questa posizione nell'apposita sede (2) della spazzatrice. Per questo serve un leggero colpo sui braccetti dell'archetto.
   » Assicurarsi che i braccetti dell'archetto scattano in posizione nell'apparecchio.

6.2 Montare l'archetto di spinta

CAUTELA

Rischio di lesioni dovuto al ribaltamento dell'archetto di spinta.

Il ribaltamento dell'archetto di spinta può causare lievi terite quali ad esempio lo schiacciamento delle dita o ecchimosi all'utilizzatore oppure ad altre persone

- Durante il trasporto tenere l'apparecchio in modo che l'archetto di spinta non possa ribaltarsi

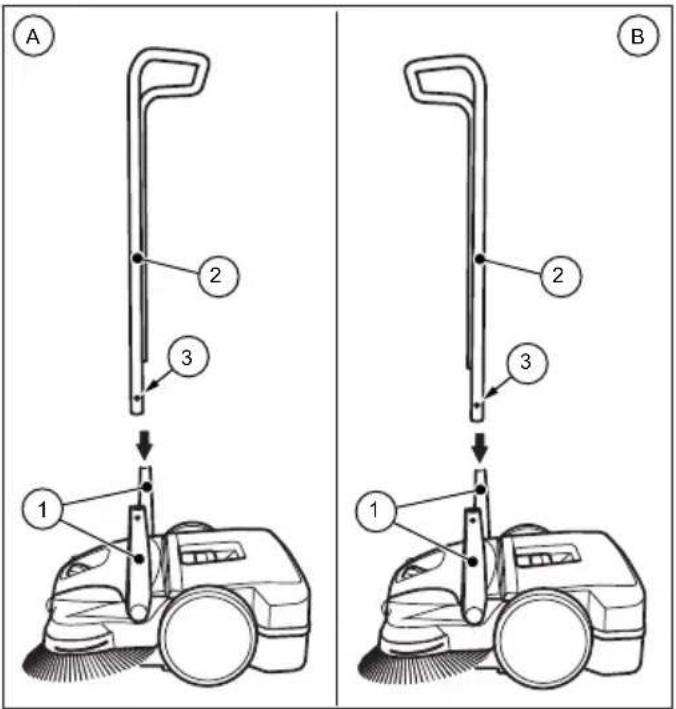

Archetto di spinta della SWP 577

L'archetto di spinta può essere impostato a due livelli (A) e (B) in base alla corporatura dell'utilizzatore.

» (A): livello inferiore
» (B): livello superiore

A 2 3 1 B 2 3 1

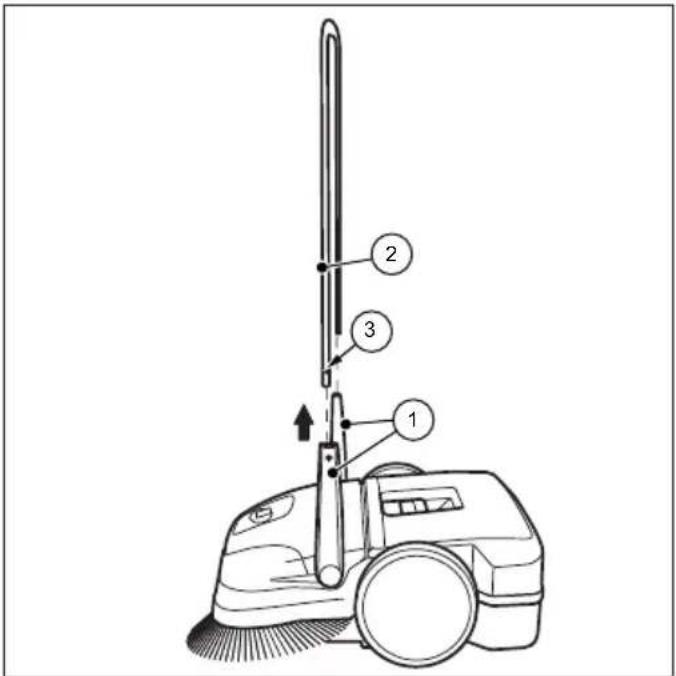

Fig. 8: Montaggio dell'archetto di spinta

1. Girare i braccetti dell'archetto (1) in posizione verticale.
2. Premere verso l'interno le molle di arresto (3) sui due lati de dell'archetto di spinta.
3. Far scorrere l'archetto di spinta (2) allo stesso tempo nei due braccetti dell'archetto.

» Per questo, l'archetto di spinta di SWP 577 deve essere piegato prima di essere inserito nei braccetti dell'archetto di circa 10 cm.

1. Far scorrere l'archetto di spinta (2) nei braccetti dell'archetto fi no al blocco in posizione delle molle di arresto.

7. Comando

AVVERTENZA

Pericolo di taglio attraverso frammenti di vetro, metallo o altri materiali taglienti!

Rischio di procurarsi delle lesioni, durante lo svuotamento del vano di raccolta, a causa di schegge di vetro, metallo o altri materiali taglienti.

- Indossare i dispositivi di protezione individuale richiesti

CAUTELA

Pericolo per la salute dovuta alla polvere generata durante lo spazzamento!

L'inalazione di polveri essere nociva alla salute.

- Indossare i dispositivi di protezione individuale richiesti

7.1 Prima dell'inizio dei lavori

• Controllare la funzionalità dell'apparecchio prima di dare inizio ai lavori.
• Controllare che l'archetto di spinta sia posizionato saldamente nei braccetti dell'archetto.
• Controllare che il vano di raccolta sia posizionato saldamente in sede.
• Verifi care che le scope laterali e il rullo spazzola per sporcizia fi ne non presentino fi li o cordicelle attorcigliati. Se necessario rimuoverli.
• Verifi care che le scope laterali e il rullo spazzola per sporcizia fi ne non presentino componenti bloccati o sporcizia arenata.
• Verifi care che le maniglie non siano sporche e pulirle se necessario.

7.2 Regolazione in altezza delle scope laterali

• Non premere le scope laterali eccessi- vamente contro la pavimentazione. Grazie alla regolazione dell'altezza, le scope laterali vengono impostate rispetto alla superfi cie da spazzare. I livelli sono basati sull'esperienza e sono pertanto da considerarsi come valori di riferimento. Di conseguenza, in fase di spazzamento è necessario adeguare i livelli a seconda della superfi cie.
• Livello 1-2: per tutte le superfi ci dure e piatte (per esempio asfalto, cemento, marmette,...)
• Livello 3-4: per fogliame bagnato, sabbia, superfi ci irregolari (per esempio marmette in cemento lavato)
  • Livello 5-7: per sporcizia resistente e

irregolarità maggiori

- Livello 8: per le impostazioni di servizio, non adatto per spazzare

NOTA

Non premere le scope laterali eccessivamente contro la pavimentazione. Una pressione troppo elevata, non otterra un migliore risultato di pulizia; piuttosto aumenterà la resistenza di spinta e l'usura.

Fig. 9: Regolazione in altezza delle scope laterali

• Impostare il livello desiderata.
• Ruotare la manopola (1) verso sinistra per ridurre il livello.
• Ruotare la manopola (1) verso destra per aumentare il livello.
  » Sollevare leggermente l'apparecchio con la maniglia di trasporto. Così verrà agevolata l'operazione di regolazione in altezza.

7.3 Impostare premibarra(SWP 577)

Grazie al premibarra è possibile impostare la scopa laterale di destra sulle zone di bordo da spazzare, per esempio su muri o cordoli.

NOTA

In caso di impostazione del premibarra non adatta su bordi più bassi, si può avere una usura eccessiva. Il premibarra non deve graffi are sulla pavimentazione

1 7 3 6 8

Fig. 10: Impostazione del premibarra

Spazzare spigoli e angoli

- Spingere la maniglia del premibarra verso il basso.

Esercizio su superfi ci

- Tirare la maniglia del premibarra verso l'alto.

7.4 Esercizio

• Tenere l'apparecchio sull'archetto di spinta con entrambe le mani.
• Spingere l'apparecchio in avanti procedendo a normale passo d'uomo.
• Se necessario svuotare il vano di raccolta, vedere "Svuotamento del vano di raccolta" al capitolo 7.5 del presente manuale.

7.5 Svuotamento del vano di raccolta

Fig. 11: Svuotamento del vano di raccolta

• Dopo ogni uso, svuotare il vano di raccolta.

• Svuotare il vano di raccolta ad intervalli regolari per ottenere un perfetto risultato di spazzamento.

• Portare l'archetto di spinta (1) in posizione orizzontale.

• Estrarre dall'alto il vano di raccolta (3) con la maniglia del contenitore (2).
• Svuotare completamente il vano di raccolta (3).

» Assicurarsi che i bordi della carenatura siano puliti.

1. Montare il vano di raccolta vuoto (3) sull'apparecchio.
2. Riportare la maniglia del contenitore (2) torna alla posizione di partenza.

» Il bloccaggio del vano di raccolta (3) deve scattare in posizione.

1. Portare l'rchetto di spinta (1) nella posizione di comando.

8. Risoluzione guasti

AVVERTENZA

Pericolo di taglio attraverso frammenti di vetro, metallo o altri materiali taglienti!

Rischio di procurarsi delle lesioni, durante lo svuotamento del vano di raccolta, a causa di schegge di vetro, metallo o altri materiali taglienti.

- Indossare i dispositivi di protezione individuale richiesti

CAUTELA

Pericolo per la salute dovuta alla polvere generata durante lo spazzamento!

L'inalazione di polveri essere nociva alla salute.

- Indossare i dispositivi di protezione individuale richiesti

CAUTELA

Rischio di lesioni dovuto al ribaltamento dell'archetto di spinta.

Il ribaltamento dell'archetto di spinta può causare lievi ferite quali ad esempio lo schiacciamento delle dita o ecchimosi all'utilizzatore oppure ad altre persone.

- Durante il trasporto tenere l'apparecchio in modo che l'archetto di spinta non possa ribaltarsi.

Malgrado il rispetto dei lavori di manutenzione prescritti e il controllo dell'apparecchio prima dell'uso, possono verifi carsi delle anomalie. Le possibile anomalie sono elencate nella tabella seguente, specifi cando la causa e il rimedio.

8.1 Tabella delle anomalie

Guasto Causa	Rimedio
L'apparecchio procede con diffi coltà o facendo rumore	Apparecchio sporco	Pulire l'apparecchio, vedi capitolo 9.5
	Spazzole bloccate	Rimuovere il blocco, vedi capitolo 9.3 „Rimozione del blocco“
	Azionamenti delle spazzole sporchi	Pulire gli azionamenti delle spazzole, vedi 9.5 "Pulizia dell'apparecchio"
	Altezza regolata troppo bassa, pressione sulle spazzole delle scope laterali troppo alta	Impostare la regolazione in altezza, vedi capitolo, 7.2 nel paragrafo "Impostazione della regolazione in altezza delle scope laterali"
	Le scope laterali non ruotano	Contattare l'assistenza
Le spazzole sono piegate	Conservazione impropria	Allineare le spazzole, vedi capitolo 9.4 nel paragrafo "Allineamento delle setole"
Risultato di spazzamento insuffi ciente	La linguetta spazzatrice manca, è allentata o molto usurata	Sostituire la linguetta spazzatrice

9. Manutenzione e pulizia

AVVERTENZA

Pericolo di taglio attraverso frammenti di vetro, metallo o altri materiali taglienti!

Rischio di procurarsi delle lesioni, durante lo svuotamento del vano di raccolta, a causa di schegge di vetro, metallo o altri materiali taglienti.

- Indossare i dispositivi di protezione individuale richiesti

CAUTELA

Pericolo per la salute dovuta alla polvere generata durante lo spazzamento!

L'inalazione di polveri essere nociva alla salute.

- Indossare i dispositivi di protezione individuale richiesti

CAUTELA

Rischio di lesioni dovuto al ribaltamento dell'archetto di spinta.

Il ribaltamento dell'archetto di spinta può causare lievi ferite quali ad esempio lo schiacciamento delle dita o ecchimosi all'utilizzatore oppure ad altre persone.

- Durante il trasporto tenere l'apparecchio in modo che l'archetto di spinta non possa ribaltarsi.

CAUTELA

Pericolo dovuto al detergente!

I detergenti possono contenere ingredienti nocivi e possono causare irritazioni delle vie respiratorie e della pelle

• Osservare la scheda tecnica di sicurezza del produttore
• Evitare spargimenti e formazione di nebbia.
• Durante il lavoro è vietato mangiare, bere e fumare.
• Evitare il contatto con la pelle o con gli occhi

Nei seguenti paragrafi sono descritti i lavori di manutenzione e pulizia che servono per garantire un perfetto funzionamento della macchina.

L'esecuzione dei lavori designati, in alcuni casi, dipende dal tempo e/o dal carico. Nella specifi ca degli intervalli, sia nei termini che nelle ore di servizio (ore di servizio all'anno) si applica rispettivamente che si verifi ca per primo.

Per eventuali delucidazioni sui lavori e sugli intervalli di manutenzione contattare il produttore.

9.1 Schema di manutenzione

Intervallo di manuten-zione	Lavori di manutenzione
Prima dell'inizio del lavoro	Controllare la funzionalità e gli eventuali danni subiti dall'apparecchio. Se necessario contattare l'assistenza tecnica
	Controllare che l'archetto di spinta sia posizionato saldamente nei braccetti dell'archetto.
	Controllare che il vano di raccolta sia posizionato saldamente in sede.
	Verifi care che le scope laterali e il rullo spazzola per sporcizia fi ne non presentino fi li o cordicelle attorcigliati. Se necessario rimuoverli.
	Verifi care che la scopa laterale e il rullo spazzola per sporcizia fi ne non presentino componenti bloccati o sporcizia arenata.
	Verifi care che le maniglie non siano sporche e pulirle se necessario.
	Controllare l'esatta altezza della regolazione in altezza.
	Verifi care la regolazione della pressione di spazzamento. Se necessario adeguare la pressione di spazzamento alla superfi cie da spazzare.
Al termine del lavoro	Vano di raccolta vuoto.
	Pulire l'apparecchio.
8 ore di servizio all'anno	Pulire gli azionamenti delle spazzole.

9.2 Pulire il fi Itro antipolvere (SWP 577)

1. Svuotare il vano di raccoltadalla spazzatrice, vedere "Svuotamento del vano di raccolta" al capitolo7.5del presente manuale.

1. Estarre dall'alto entrambi i fi ltri antipolvere (1) dalle guide (2).
2. Aprire rispettivamente il corpo di plastica (3) dei fi ltri antipolvere, e rimuovere l'inserto in schiuma (4).
3. Battere per estrarre l'inserto in schiuma (4) e pulirlo con acqua.
4. Mettere gli inserti in schiuma asciutti nei corpi di plastica.
5. Far scorrere di nuovo i fi ltri antipolvere nelle guide.
6. Inserire il vano di raccolta nella spazzatrice.

9.3 Rimozione del blocco

• Rimuovere il materiale attorcigliato (per es. cordicelle, fi li...) da spazzole e assi.
• Rimuovere il materiale incastrato (per es. sassi, rami, foglie...).

9.4 Allineamento delle setole

AVVERTENZA

Pericolo di incendio per uso improprio di un soffi atore o per l'utilizzo di un soffi ato inappropriato!

Quando si allineano le setole, si corre il rischio d'incendio se queste ultime vengono surriscaldate

• Non usare fi amme libere o bruciatori pe riscaldare le setole!
- Non utilizzare il soffi atore ad aria calda. Le setole possono fondersi a causa di aria troppo calda.

le spazzole piegate possono essere raddrizzate nuovamente mediante riscaldamento con un generatore di aria tiepida (per es. asciugacapelli).

• Rivolgere il generatore di aria tiepida verso le setole piegate.
  » In caso di riscaldamento insuffi ciente le setole si raddrizzano nuovamente da sole.

9.5 Pulizia dell'apparecchio

• Non usare alcun agente sgrassante.
• Non utilizzare detergenti aggressivi!
- Non pulire l'apparecchio con un'idropulitrice o sotto l'acqua corrente. L'apparecchio non deve essere né immerso in acqua, né pulito con acqua.

- Proteggere i cuscinetti dall'umidità.

• Non pulire le scope laterali e il rullo spazzola per sporcizia fi ne con aria compressa.

» Un getto d'aria forte può danneggiare le setole.

1. Pulire le scope laterali, il rullo spazzola per sporcizia fi ne e gli azionamenti con un panno bagnato.

2. Pulire le parti in plastica con un panno umido.

10. Messa fuori servizio

10.1 Smontare l'archetto di spinta

CAUTELA

Rischio di lesioni dovuto al ribaltamento dell'archetto di spinta.

Il ribaltamento dell'archetto di spinta può causare lievi ferite quali ad esempio lo schiacciamento delle dita o ecchimosi all'utilizzatore oppure ad altre persone.

- Durante il trasporto tenere l'apparecchio in modo che l'archetto di spinta non possa ribaltarsi.

Fig. 13: Smontaggio dell'archetto di spinta (SWP 475)

1. Portare l'archetto di spinta (2) in posizione verticale.
2. Premere verso l'interno le molle di arresto (3) sui due lati in modo da autorizzare il prelievo dell'archetto di spinta (2).
3. Estrarre l'archetto di spinta (2) allo stesso tempo dai due braccetti dell'archetto (1).

Fig. 14: Smontaggio dell'archetto di spinta (SWP 577)

1. Portare le risapettive frecce sulla carenatura in copertura con il ponticello dei braccetti dell'archetto.
2. Posizionarsi tra i braccetti dell'archetto davanti all'apparecchio.
3. Aff errare entrambi i braccetti dell'archetto (1) con le mani e spingerli delicatamente verso l'esterno.
4. Contemporaneamente, estrarre i braccetti dell'archetto da entrambi gli attacchi sull'apparecchio.

10.2 Smaltimento

- Smaltire l'apparecchio nel rispetto dell'ambiente secondo le norme vigenti a livello regionale.

SWP 475 / 577

Obsah

IT • Il contenuto e le immagini del presente manuale d'uso sono stati realizzati per conto di STIGA SpA e sono tutelati da diritto d'autore – E' vietata ogni riproduzione o alterazione anche parziale non autorizzata del documento.
