GEBRUIKSAANWIJZING POWX00405 PowerPlus

7 GEBRUIK 5
7.1 Laadprocedure 5
7.2 Plaatsen en uitrennen van bits 6
7.3 Aan/uit-trekker 6
7.4 De hoek van het gereedschap veranderen 6
7.5 Werklampje 6
7.6 Schroeven vastdraaien 6
7.7 Verwijlderen van schroeven 6
8 REINIGING EN ONDERHOUD 7
8.1 Reiniging 7
8.2 Onderhoud 7
9 TECHNISCHE GEGEVENS 7
10 GELUID 7
11 GARANTIE 8
12 MILIEU 8
13 CONFORMITEITSVERKLARING 9

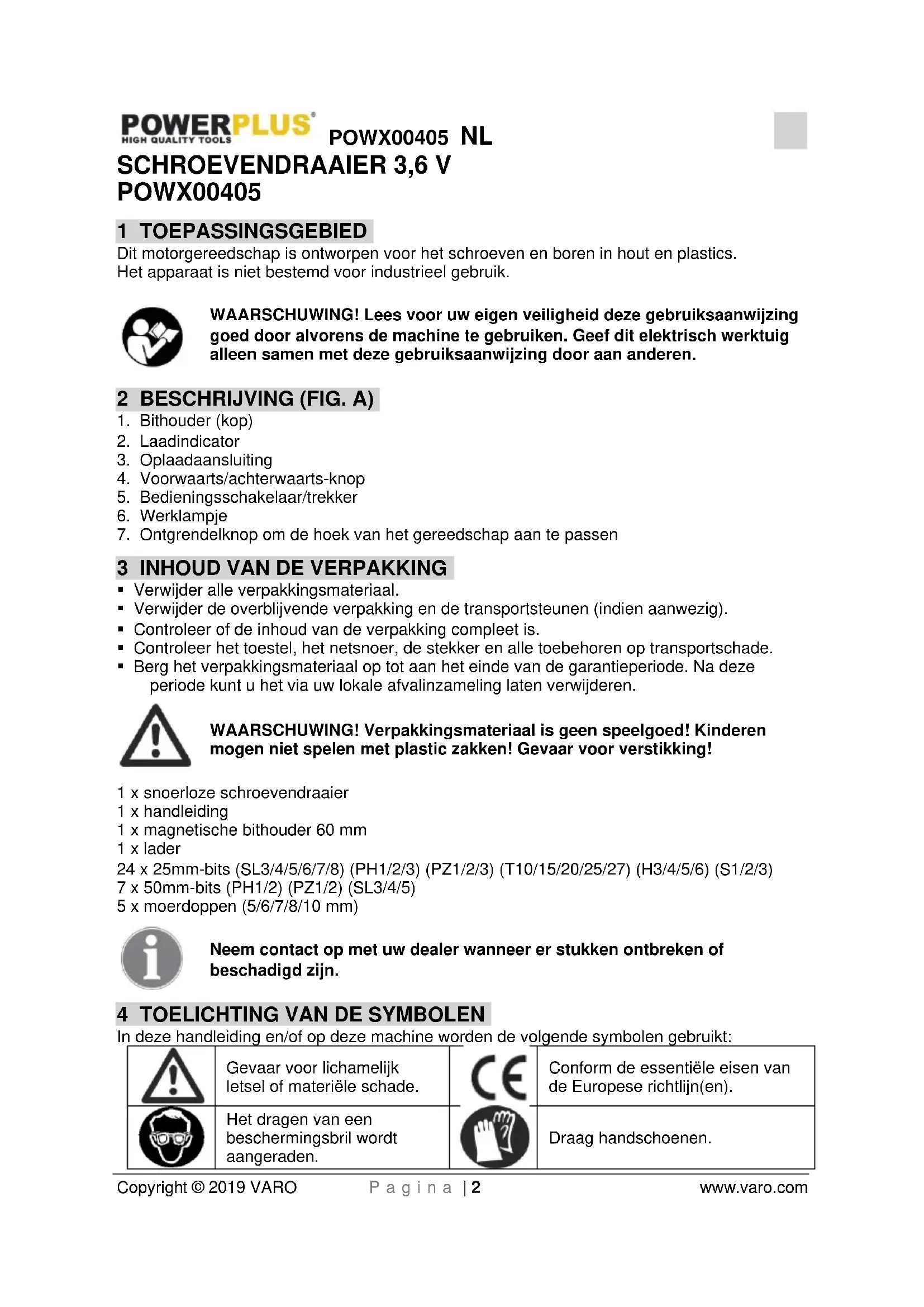

POWERPLUSPOWX00405 NL SCHROEVENDRAIAER 3,6 V POWX00405

1 TOEPASSINGSGEBIED

Dit motorgereedschap is ontworpen voor het schroeven en boren in hout en plastics. Het apparaat is Niet bestemd voor industrieel gebruik.

WAARSCHUWING! Lees voor uw eigeneiligheid deze gebruiksaanwijzing goed door alvorens de machine te gebruiken. Geef dit elektrisch werktuig alleen samen met deze gebruiksaanwijzing door aan anderen.

1. Bithouder (kop)
2. Laadindicator
3. Oplaadaansluiting
4. Voorwaarts/achterwaarts-knop
5. Bedieningsschakelaar/trekker
6. Werklampje
7. Ontgrendelknop om de hoek van het gereedschap aan te passen

3 INHOUD VAN DE VERPAKKING

• Verwijder alle verpakkingsmaterialial.
• Verwijder de overblijvende verpakking en de transportsteunen (indien aanwezig).
• Controller of de inhoud van de verpakking compleet is.
• Controller het toestel, het netsnoer, de stekker en alle toebehoren op transportschade.
• Berg het verpakkingsmaterialiaal op tot aan het einde van de garantieperiode. Na dezeperiode kut u het via uw lokale afvalinzameling latent verwijderen.

WAARSCHUWING! Verpakkingsmaterial is geen spellegood! Kinderen mogen Niet spelten met plastic zakken! Gevaar voor verstikking!

1 x snoerloze schroevendraaier
1 x handleiding
1 x magnetische bithouder 60 mm
1 x lader
24 x 25mm-bits (SL3/4/5/6/7/8) (PH1/2/3) (PZ1/2/3) (T10/15/20/25/27) (H3/4/5/6) (S1/2/3)
7 x 50mm-bits (PH1/2) (PZ1/2) (SL3/4/5)
5 x moerdopen (5/6/7/8/10 mm)

Neem contact op met uw dealer wanner er stukken ontbreken of beschadigd+zijn.

4 TOELICHTING VAN DE SYMBOLEN

In deze handleiding en/of op deze machine worden de volgende symbolen gebruikt:

	Gevaar voor lichamelijk letsel of materièle schade.		Conform de essentiële eisen van de Europese richtlij(en).
	Het dragen van een beschermingsbril worden aangeraden.		Draag handschoenen.

Lees voor gebruik de handleiding.

5 ALGEMENE VEILIGHEIDSVOORSCHRIFTEN

WAARSCHUWING! Neem alle voorschriften en verilgheidswaarschuwingen door. Het Niet naleven van de voorschriften kan elektrische schokken, brand en/of ernstige verwondingenveroorzaken. Bewaar de verilgheidswaarschuwingen en de instructies als referentie voor later. Het hierna gebruike begrip „elektrisch gereedschap" heeft betrekking op elektrisch gereedschap, gevoed door het elektriciteitsnet (met elektriciteitskabel) of op batterij (snoerloos).

5.1 Werkplaats

• Hou de werkplaats opgeruimd en goed verlicht. Wanorde en een slecht verlichte werkplaats können tot oncevallen leiden.
• Gebruik het apparaat Niet in een omgeving waarin zich brandbare vloeistoffen, gassen of stof bevinden. Elektrisch gereedschap brengt vomken voort die dergelijkke stoffen of dampen+kunnen laten ontbranden.
• Zorg dat er geen kinderen of andere Personen in de buurt zich als u het elektrisch apparatusaat gebruikt. Afleiding kan ervoor zorgen dat u de controle over het toestel verliest.

• Controller altijd of de netspanning overeenstemt met deze vermeld op het typeplaatie.
• De stekker van het apparaat moet in het stopcontact passen. De stekker mag op geen enkele wijze worden gewijzigd. Gebruik geen adapterstekkers in combinatie met geaarde apparaten. Ongewijzigde stekkers en passende stopcontacten doeon het risico op elektrische schokken afnemen.
• Vermijd lichamelijk contact met geaarde oppervlakken, zoals buizen, radiators, fornuizen en koelkasten. Er bestaat een groter risico op elektrische schokken wanner uw lichaam geaard is.
• Hou het apparaat buiten bereik van regen of vocht. Het binnendringen van water in een elektrisch apparaat verhoogt het risico op elektrische schokken.
• Beschadig het snoer Niet. Gebruik de kabel Niet om het apparaat te dragen of op te hangen, of de stekker uit het stopcontact te trekken. Hou de kabel buiten bereik van ditte olie, scherpe randen of bewegende onderdelen van het apparaat. Beschadigde of in de war geraakte kabels verhogen het risico op elektrische schokken.
• Wanner u het gereedschap buitenshuis gebruikt, gebruik dan een verlengkabel die geschikt is voor gebruik buiten. Het gebruik van een verlengkabel die geschikt is voor gebruik buitenshuis vermindert het gevaar voor een elektrische schok.
• Wanner het gebruik van het gereedschap in een vochtige omgeving Niet te vermijden is, gebruik dan een aansluitpunt dat beveiligd is met een verliesstroomschakelaar. Het gebruik van een verliesstroomschakelaar vermindert het gevaar voor een elektrische schok.

5.3 Veiligigkeit van Personen

• Wees aandachtig. Let op wat u doet en ga verstandig aan het werk met elektrisch gereedschap. Gebruik het apparaat Niet als u moe bent of onder invloed bent van drugs, alcohol of medicijnen. Een moment van onoplettendheid bij het gebruik van het apparaat kan tot ernstige verwondingen leiden.
• Draag uw persoonlijke veiligheidsuitrusting en steeds een veiligheidsbril. Door een persoonlijke veiligheidsuitrusting (stofmasker, Niet glijdende veiligheidsschoenen, een veiligheidshelm of een gehoorbescherming - afhankelijk van de aard en het gebruik van het elektrisch gereedschap) te dragen, doet u het risico op verwondingen afnemen.

Voorkom een ongewilde inbedrijfstelling. Ga na of de schakelaar op "UIT(0)" staat voor u de stekker in het stopcontact steekt. Als u bij het dragen van het apparaat de vinger aan de schakelaar houdt of de stekker in het stopcontact steekt verwijl het ingeschakeld is, kan dat tot ongevallen leiden.
- Verwijder instelgereedschap of schroefsleutels voor u het apparaat inschakelt. Gereedschap dat of een sleutel die zich in een draaiend onderdeel van het apparaat bevindt, kan tot verwondingen leiden.
- Overschat uzelf nicht. Neem een veilige houding aan en zorg dat u uw evenwicht nicht verliest. Zo kurz u het apparaat in een onverwachte situatie beter onder controle houden.
- Draag gegaste kleding. Draag geen wijde kleren en geen sieraden. Hou uwaar, kleren en handschoenen buiten het bereik van bewegende delen. Losse kleren, sieraden en lange haren hunnen door bewegende delen worden gegrepen.
- Als er stofafzug- en stofopvanginrichtingen können worden gemonteerd, moet u ervoor zorgen dat die aangesloten zijn en juist worden gebruikt. Het gebruik van dergelijk je inrichtingen doet de gezaren door stof afnemen.

5.4 Zorgvuldige omgang met en gebruik van elektrisch gereedschap

• Overbelast het apparaat Niet. Gebruik voor uw werk het elektrische gereedschap dat waarvoort bestemd is. Elektrisch gereedschap zal better presteren en veiligter werken wanner het worden gezruikt in situatuies waarvoort het dient.
• Gebruik geen elektrisch apparaat waarvan de schakelaar defect is. Een elektrisch apparaat dat Niet meer kan worden in- ofuitgeschakeld, is gevaarlijk en moet worden hersteld.
• Trek de stekker uit het stopcontact voor u het apparaat instelt, accessoires verrangt of het apparaat opbergt. Deze voorzorgsmaatregel voorkomt dat het apparaat ongewild worden gestart.
• Bewaar ongebruikt elektrisch gereedschap buiten het bereik van kinderen. Laat Personen die Niet vertrouwd zijn met het apparaat of die deze gebruiksaanwijzing nicht hebben gelezen, het apparaat Niet gebruiken. Elektrisch gereedschap is gevaarlijk als het door onervaren personen worden gebruikt.
• Ga zorgvuldig om met het apparaat. Controller op verkeerd uitgelijnde of vastgelopen bewegende onderdelen, breuk of andere defecten die de werkking van het gereedschap zouden konnen beinvloeden. Elektrisch gereedschap dat defect is moet hersteld worden. Veel onceallen wordenveroorzaakt door slecht onderhoven elektrisch gereedschap.
• Hou snijgereedschap scherp en zuiver. Zorgvuldig onderhonden snijgereedschap met scherpe kanten raakt minder nsel geklemd en is gemakkelijker te hanteren.
• Gebruik elektrisch gereedschap, accessoires, special gereedschap en dergelijkkeeer in overeenstemming met deze gebruiksaanwijzing en zoals het voor het type van apparaat is voorgeschreven. Hou bovendien rekening met de werkomstandigheden en de uit te voeren werkzaamheden. Het gebruik van elektrisch gereedschap voor andere doeleinden dan de voorgeschreven, kan tot gevaarlijke situatuies leiden.

5.5 Service

• Laat uw apparaat uitsluitend door gekwalificeerde vaklui en met originele reserveonderdelen herstellen. Zo bent u er zeker van dat het apparaat aan de veiligheidseisen blijt voldoen.

6 GEREEDSCHAPSPECIFIEKE VEILIGHEIDSVOORSCHRIFTEN

• Hou het motorgereedschap aan+zijn geisoleerde handgrepen vast wanner u een bewerking uitvoert waar bij een schroef in contact zou kuren komen met verborgen bedrading. Schroeven die in contact komen met een spanningvoerende geleider, kuren ervoor zorgen dat de naakte metalen onderdelen van het gereedschap onder spanning komen te staan, waardoor de gebruiker een elektrische schok zou kuren krijgen.

• Bescherm het batterijpack gegen regen en vocht. Binnendringend water in de batterijlader verhooqt het gevaar voor een elektrische schok.

• Laad enkel bij met de lader die door de fabrikant is opgegeven. Een lader die geschikt is voor een bepaald type batterij kan brandgevaar opleveren wonneer hij gebruikt worden met een andere batterij.
• Laad geen andere batterijen op. De batterijlader is enkel geschikt voor het laden van onze lithium-ion batterijen binnen de opgegeven spanningsbereiken. Bij ander gebruik ontstaat er explosie- en brandgevaar.
• Hou de batterijlader proper, Vuil kan tot een gevaarlijke elektrische schok leiden.
• Controller vór elk gebruik de batterijlader, het snoer en de stekker. Gebruik de batterijlader Niet wanneer er defecten opgemerkt worden. Maak zich de batterijlader Niet open maar LAST hem enkel met originele onderdelen door vakbekwame mensen herstellen. Beschadigde batterijladers, kabels en stekkers verhogen het gevaar voor een elektrische schok.
• Gebruik de batterijlader Niet op makkelijk ontbrandbare oppervlakken (bv. papier, textiel, enz.) of in brandgevaarlijke omgevingen. Er is gevaar voor brand door het opwarmen van de batterijlader tiidens het laden
  Bij verkeerd gebruik van de batterij kan er vloeistof uit vrijkomen. Vermijd contact hiermee. Indien dit per ongeluk toch gebeurt, spoel dan met water. Indien de vloeistof met de ogen in contact komt, Zoek dan bijkomend medische hulp. Vloeistof die uit de batterij vrijkommen kan irritatie of brandwondenveroorzaken.
  Maak zelf de batterij Niet open. Er is gevaar voor kortsluiting.
• Bescherm de batterij谈起 hitte, bv.谈起 continue zonnestraling of vuur. Er is ontploffingsgevaar.
• Sluit de batterij Niet kort. Er is ontploffingsgevaar.
• Indien de batterij beschadigd is of verkeerd gebruikt werk, kuren er dampen vrijkomen.
  Indien u hier last van ondvindt, zorg dan voor voldoende verse lucht en contacteer een dokter. De dampen kunnen het ademhalingssysteme irriteren.

7 GEBRUIK

7.1 Laadprocedure

De meegeleverde batterijlader past bij de batterij die in het toestel zit. Gebruik geen andere laders.

De Li-ion batterij is beschermd gegen te diepe ontlading. Wanner de batterij leeg is, worden het toestel door een beschemmingscircuit uitgeschakeld. De bithouder beweegt dan nicht meer.

Wanner de aan/uit-schakelaar continu bediend worden, kan de batterij beschadigd raken.

Het laadproces start zodra de stekker van de batterijlader in het stopcontact worden gestopt en het toestel op de batterijlader is aangesloten.

De laadindicator (2) van de batterij Licht rood op om de laadprocedure aan te given. De batterij is volledig opgeladen wonneer het rode indicatielampie UITgaat.

Tijdens de laadprocedure kan de handgreep van het toestel opwarmen. Dit is normal.

Haal de stekker van de batterijlader uit het stopcontact wanner het laden voltooid is.

Gebruik het toestel Nietijdens het laden.

7.2 Plaatsen en uitmelen van bits

Belangrijk! Zet, om ongewild starten van het toestel te voorkomen, alsijd de schakelaar in zijn uit-stand. Plaats de bit of neem hem uit wanner het toestel volledig tot stilstand is gekomen.

Gebruik enkel gereedschapsbits die stevig in de bithouder können worden vastgezet en die ervoor geschikt zich.

Controleer of de schroevendraaierbit correct geplaatst zit voor u het toestel gebruikt. Vermijd het overmatig aandraaien van schroeven odomat dit de schroefkop kan beschaden gen of de kop zelfs volledig van de schroef los kan komen.

7.3 Aan/uit-trekker

Gebruik de aan/uit-trekker om het toestel te starten en hou hem ingedrukt voor continu draaien.

Laat de aan/uit-trekker los om het toestel uit te schakelen.

7.4 De hoek van het gereedschap veranderen

De hoek van het gereedschap kan aangepast worden door de ontgrendelknop in te drukken en de handgreep in wijzer- of gegenwijzerzin te draaien.

Om de hoek van het gereedschap te veranderen, schakelt u het gereedschap uit en gebruikt u de knop.

Verander de hoek Niet wanner het toestel in werking is!

7.5 Werklampje

Duw op de trekker om het werklampje aan te zetten.

Laat de trekker los om het lampje uit te zetten.

7.6 Schroeven vastdraaien

Stel de draairichting van de schroevendraaier in op draaien in wijzerzin. Stop de schroevendraaierbit in de kop van de schroef. Hou de schroevendraaierbit loodrecht op de kop van de schroef omdat anders de schroef of de schroefkop beschadigd kan raken. Duw tijdens het indraaien van de schroef de schroevendraaierbit met een constante druk op de schroef.

Wanner de schroef volledig vastgeschroefd zit, hou het gereedschap dan stevig vast en LAST de aan/uit-trekker los. Wanner de aan/uit-trekker nicht onmiddelijk worden losgelaten, kan het groe draaimoment ook de schroevendraaierbit of de schroevendraaier beschadigen.

7.7 Verwijdersen van schroeven

Stel de draairichting van de schroevendraaier in op draaien in gegenwijzerzin. Plaats de schroevendraaierbit in de opening van de kop van de schroef. Hou de schroevendraaier loodrecht op de kop van de schroef omdat anders de schroef of de schroefkop beschadigd kan raken. Duwijdens het losdraaien van de schroef de schroevendraaierbit met een constante druk op de schroef.

8 REINIGING EN ONDERHOUD

8.1 Reiniging

• Reinig de ventilatiesleuven van de machine om oververhitting van de motor te voorkomen.
• Reinig regelmatig de behuizing van de machine met een zachte doek, bij voorkeur na ieder gebruik.
• Hou de ventilatiesleuven vrij van stof en vuil.
• Als het vuil nicht verwijderd kan worden, gebruik dan een zachte doek bevochtigd met zoepwater.
• Gebruik nooit oplosmiddelen zoals benzine, alcohol, ammoniawater, etc. Deze oplosmiddelen können de plastic onderdelen beschadigen.

8.2 Onderhoud

Aandacht! Schakel de schroevendraier altijd uit en blokkeer de trekker in de UIT-positie (OFF) voor u enig werk aan het toestel uitvoert.

Model nr.	POWX00405
Voltage	3,6 V
Onbelast toerental	230 tspm
Capaciteit batterij	1300 mAh
Laadtijd	3 – 5 uu

10 GELUID

Geluidsemissiewaarden gemeten volgens de van toepassing zijnde standard. (K = 3)

Geluidsdrukniveau LpA 61 dB(A)

Geluidsvermogenniveau LwA 72 dB(A)

AANDACHT! Draag gehoorbeschemers wonneer het geluidsdrukniveau 85 dB(A) overschrijdt.

aw (Trilling):

0,4 m/s² K = 1,5 m/s²

11 GARANTIE

• Dit product is gewaarborgd gedurende eenperiode van 36 maanden die begint vanaf de datum van aankoop door de eerste koper.
• Deze garantie dekt alle materiaal- of productiefouten met uitsluiting van: batterijen, laders, defecten aan onderdelen onderhevig aan normale slijtage zoals lagers, borstels, kabels, stekkers of accessoires zoals boren, boorbits, zaagbladen enz., beschadigingen of defecten die voortvloeien uit onjuist gebruik, ongelukken of modificaties, alsook de transportkosten.
• Vallen ook nicht onder de garantiebepalingen: beschadigingen en/of defecten die voortvloeien uit onjuist gebruik.
• Wij wijzen tevens alle verantwoordelijkheid af voor elk lichamelijk letsel welke het gevolg is van onjuist gebruik van het toestel.
• Herstellungen mogen enkel gebeuren door een erkende klantenservice voor Powerplus gereedschappen.
• Meer informatatie kan u steeds bekomen op het nummer 00 32 3 292 92 90.
  Eventuele transportkosten zijn steeds voor rekening van de klant, tenzij schriftelijk anders overeengekomen werden.
• Tevens kan geen aanssprak gemaakt worden op de garantie wanner de schade aan het toestel het gevolg is van nalatig onderhoud of overbelasting.
• Zeker uitgesloten van de garantie is schade als gevolg van vochtinsijpeling, overmatige stofindringing, moedwillige beschadiging (met opzet of door grove onachtzaamheid), ondoelmatig gebruik (gebruik voor doeleinden waarvoor het toestel Niet geschikt is), onoordeelkundig gebruik (o.a. Niet respecteren van de instructies gegeven in de handleiding), ondeskundige montage, blikseminslag, verkeerde netspanning. Deze lijst is nicht limitatief.
• De aanvaarding van claims onder garantie geeft in geen geval aanleiding tot verlenging van de garantieperiode noch tot het aanvangen van een neue garantieperiode in geval van een verranging van het toestel.
• Toestellen of onderdelen die onder waarborg verrangen werden, worden daardoor eigendom van Varo NV.
• We beholden ons hetrecht voor om elke garantieclaim te weigeren waar bij de aankoop Niet kan worden geverifieerd of waar bij hetduidelijk is dat het product nicht correct werden onderhoven (propere ventilatiesleuven, regelmatig verrangen koolborstels, ...).
  Uw aankoopbon moet worden bewaard als bewijs van de aankoopdatum.
• Uw gereedschap moet als geheel maar uw dealer worden teruggebracht in een aanvaardbare staat van netheid, in+zijn originele kunststof koffer (indien van toepassing op het product) en het moet vergezeld zichn van uw bewijs van aankoop.

12 MILIEU

Indien u, na zekere tijd, beslist uw machine te verrangen, werp deze dan nicht weg bij uw huishoudelijk afval maar doe dit op een milieuvriendelijk wijze. Afval geproducedoor door elektrische machines mag Niet opdezelfde manier behandeld worden als het gewone huishoudelijk afval. Breng het waar een recyclagecentrum opplaatsen waar zulke gespaste installaties bestaan. Raadpleeg deplaatselijk instanties of de verkoper voor adviezen over inzameling en verwerking.

VARO N.V. - Joseph Van Instraat 9 - BE2500 Lier - BELGIUM, verklaart dat,

Product: Schroevendraier 3,6 V

Handelsmerk: POWERplus

Model:POWX00405

voldoet aan de essentièle eisen en aan de overige relevante bepalingen van de van toepassing zinder Europese Richtlijnen, gebaseerd op de toepassing van Europese geharmoniseerde normen. Elke Niet-toegelaten modificatie van het apparaat maakt deze verklaring Nietig.

Europese Richtlijnen (inclusief, indien van toepassing, hun wijzigingen tot op de datum van ondertekening):

2011/65/EU

2014/30/EU

2006/42/EC

Europese geharmoniseerde normen (inclusief, indien van toepassing, hun wijzigingen tot op de datum van ondertekening):

EN60745-1:2009

EN60745-2-2:2010

EN55014-1:2017

EN55014-2:2015

Beheerder van de technische documentationatie: Philippe Vankerkhove, VARO - Vic. Van Rompuy N.V.

Ondergetekende handelt in opdracht van de bedrijfsleider,

Hugo Cuypers

Regelgevings- en compliancemanager

Lier, 08/11/2018
