BRUGSANVISNING POWX00405 PowerPlus

Ladeprosessen starter nár den stopslet til batteriladeren settes i stikkontakten og maskinen kobles til batteriladeren.

Batteriladelampen lyser rodt for a indikere at lading pagar. Batteriet er fulladet nar den rode indicatorampen slukkes.

Under oppladningen vil verktoyets handtak varmes opp. Dette er normalt.

Nár ladningen er fullfört, kobler du batteriladeren fra strømnettet.

Ikke bruk maskinen under ladeprosessen.

5.1 Arbejdsomrade 3
5.2 Elektrisk sikkerhed 3
5.3 Personlig sikkerhed 3
5.4 Omhyggelig handtering og anvendelse af el-varktojer 4
5.5 Service 4
6 VERKTJSSPECIFIKESIKKERHEDSINSTRUKSER 4
7 BRUG 5
7.1 Opladningsprocedure 5
7.2 Indsættelse og udtagning af bits 5
7.3 Aftraekker 5
7.4 AEndring af varktojsvinklen.. 6
7.5 Arbejdslampe 6
7.6 Isaetning af skrue 6
7.7 Fjernelse af skruer 6
8 RENGORING OG VEDLIGEHOLDELSE 6
8.1 Rengoring.. 6
8.2 Vedligeholdelse 6
9 TEKNISKE DATA 6
10 STOJ 7
11 GARANTI 7
12 MILJ0 7
13 KONFORMITETSERKLÄERING. 8

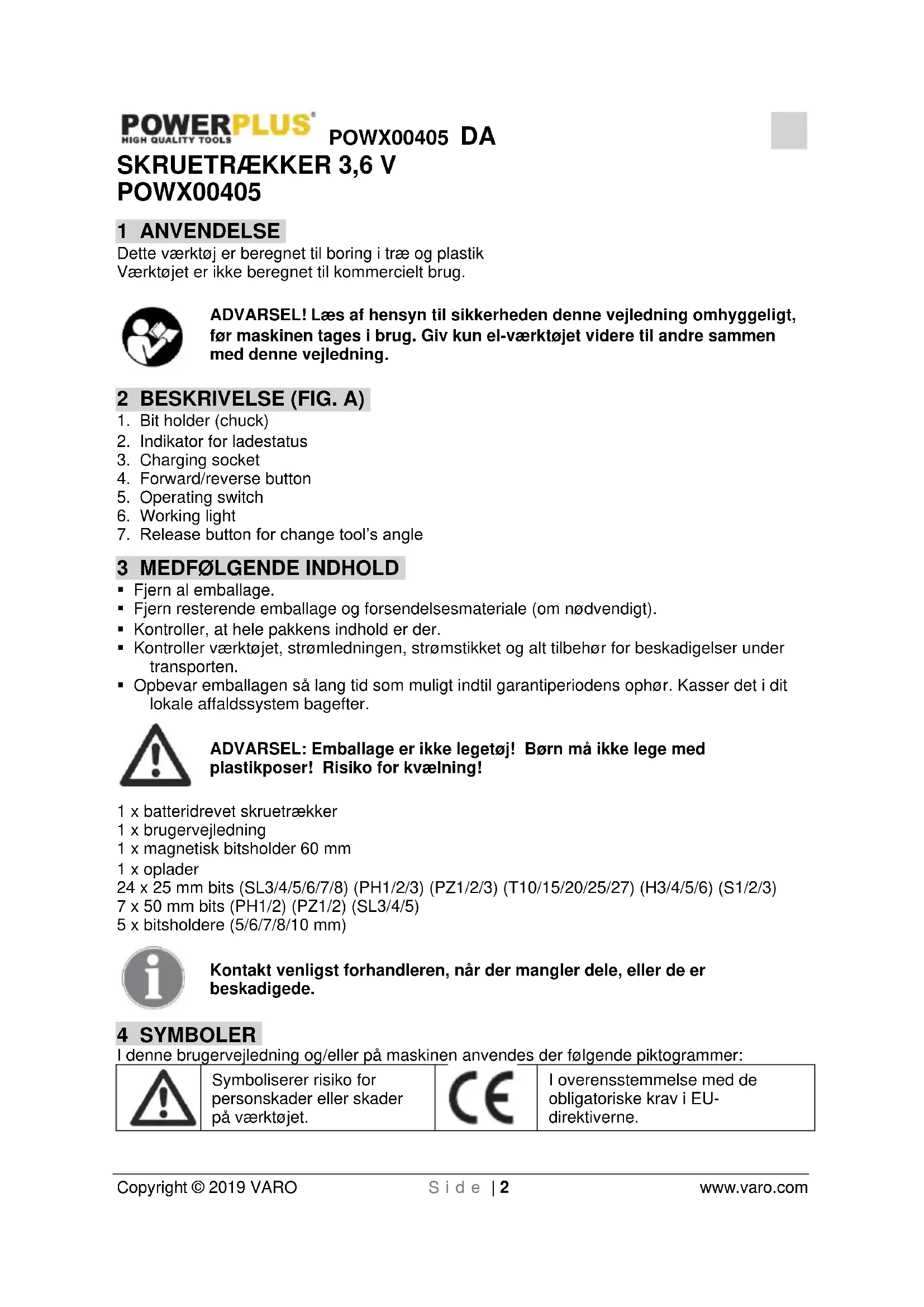

POWERPLUSPOWX00405 DA SKRUETRAEKKER 3,6 V POWX00405

1 ANVENDELS

Dette værktøj er beregnet til boring i træ og plastik Værktøjet er ikke beregnet til kommercielt brug.

ADVARSEL! Læs af hensyn til sikkerhedenijkevejledning omhyggeligt, før maskinen tages i brug. Giv kun el-værktoget videre til andreammen medijkevejledning.

2 BESKRIVELSE (FIG. A)

Fjern al emballage.
- Fjern resterende emballage og forsendelsesmaterialie (om nødvendigt).
- Kontroller, at hele pakkens indhold er der.
- Kontroller værktøjet, strømledningen, strømstikket og alt tilbehør for beskadigelser under transporten.
Opbevar emballagen sa lang tid som muligt indtil garantiperiodens ophør. Kasser det i dit lokale affaldssystem bagefter.

ADVARSEL: Emballage er/DDle legeto! Born ma icke lege med plastikposer! Risiko for kvaelning!

1 x batteridrevet skruetækker
1 x brugervejledning
1 x magnetisk bitholder 60 mm
1 x oplader
24 x 25 mm bits (SL3/4/5/6/7/8) (PH1/2/3) (PZ1/2/3) (T10/15/20/25/27) (H3/4/5/6) (S1/2/3)
7 x 50 mm bits (PH1/2) (PZ1/2) (SL3/4/5)
5 x bitsholdere (5/6/7/8/10 mm)

Kontakt venligst forhandleren, nár der mangler dele, eller de er beskadigede.

4 SYMBOLER

I donne brugervejledning og/eller pa maskinen anvendes der folgende piktogrammer:

!

Symboliserer risiko for personskader aller skader på værktøjet.

CE

I overensstemmelse med de obligatoriske krav i EU-directiverne.

Anvendelse af beskyttelsbriller anbefales.	Brug handsher.
Læs vegledningen voor drug.

5 ALMINDELIGE SIKKERHEDSANVISNINGER FOR EL-VAERKTØJ

OBS! Samtige anvisninger bør læses. Fejl p.g.a. manglende overholdelse af anvisningerne nedenfor kan forårsage elektriske stød, brand og/eller alvorlige kvæstelser. Begreb „Elværktøj" i det følgende refererer til netdrevne el-værktøjer (med netkabel) eller batteridrevet (trådløst) el-værktøj.

5.1 Arbejdsomrade

• Hold arbejdsområdet rent og ryddeligt. Uorden og arbejdsområder med)drlig belysning kan medføre ulykker.
• Med dette værktøj帽子 der ikke arbejdes i omgivelser med eksplosionsfare, hvor der findes brændbare væsker, gas eller støv. El-værktøjer producerer gnister, som kan anteende støvet eller dampene.
• Hold boRN og andre personer væk, mens el-værktoget benyttes. Hvis man distraheres, kan man miste kontrollen over værktoget.

5.2 Elektrisk sikkerhed

• Kontroller altid at strømforsyningen svarer til spændingen på mærkepladen.
  Værktjets tilstunningsstik skal passer ind i stikdåsen. Netstikket ma ikkeændres på nogen在这方面。Brug ingen adapterstik sammen med apparater med beskyttelsesjording. Uændrede netstik og passende stikdäser reducerer faren for elektriske stød.
• Undgå kropskontakt med jordede overflader, f.eks. rør, radiatorer, komfurer og koleskabe. Der er øget fare for elektriske stød, nar kroppen er jordet.
• Hold værktøj væk fra regn og fugtighed. Indtrængning af vand i et el-værktøj øger faren for elektriske stød.
  Netkablet ma ikke misbruges til at bære værktøj, hænge det op eller trække netstikket ud af stikdåsen. Hold netkablet æk fra varme, olie, skarpe kanter eller bevægelige dele af værktøj. Beskadigede eller indfiltrede netkabler øger faren for elektriske stød.
• Hvis der arbejdes udendørs med et el-værktøj,帽子 der kun bruges forlaengerkabel, som er tilladt til udendørs anvendelse. Anvendelse af et forlaengerkabel, som er egnet til udendørs anvendelse, reducerer faren for elektriske stød.
• Hvis el-værktøjet skal anvendes et sted, hvor det er fugtigt, skal der anvendes en strømforsyning der er beskyttet mod anløbsstrøm/reststrøm. Anvendelse af en reststrømsenhed reducerer risikoen for elektrisk stød.

5.3 Personlig sikkerhed

Vær opmaerkoms. Hold oje med, hvad du gør, og brug el-værktoget med fornuft. Brug ikke værktoget, hvis du er træt eller påvirket af narkotika, alkohol eller lægemidler. Et øjebliks uopmaerkomsmed ved anvendelsen af værktoget kan medføre alvorlige kvaestelser.
- Brug personligt sikkerhedsudstyr og altid sikkerhedsbriller. Anvendelse af personligt sikkerhedsudstyr; f.eks. støvmaske, skridsikre sikkerhedssko, sikkerhedshjelm eller horeværn, alt after el-værktjoets art og anyendelse, reducerer faren for kvæstelser.
- Undgå utilsigtet ibrugtagning. Kontrollér, at afbryderen er i positionen "FRA (0)", inden netstikket sættes ind i stikdåsen. Hvis man har fingeren på afbryderen, mens værktøjet bæres, eller tilslutter værktøjet til strømforsyningen iændt tilstand, kan der ske ulvkker.
- Fjern indstillingsværktøjer erller skruenogler, inden værktøjet taendes. Et værktøj engle, som befinder sig en drejende del af værktøjet, kan forarssage kvæstelser.

POWX00405 DA

• Overvurder ikke dine evner. Sørg altid for, at du star sikkert og er i balance. På denen MADE kan værktøj styres bedre i uventede situationer.
• Brug egnet beklaedning. Bær ikke løst siddende toj eller smykker. Hold haret, toj og handsker væk fra bevægelige dele. Løst siddende toj, smykker erler langt hare kan gribes af bevægelige dele.
• Hvis der monteres stovudsgnings- og opsamlingsanordninger, skal man kontrollere, at disse er tilsluttet og anvendes korrekt. Anvendelse af disse anordninger reducerer farer, der skyldes stov.

5.4 Omhyggelig handtering og anvendelse af el-værktjoer

• OverbelastCREASEvarktojet.Brugdetel-varktoj,dererberegnettildetarbejde,derskal udfores.Med det passende el-varktoj arbejder man bedre og mere sikkert inden for det oplyste ydelsesomrade.
• Brug/DD: el-vaerktjerm med defekte afbrydere. Et el-vaerktoj, som/DD: kant aendes ell slukkes, er farligt og skal repareres.
• Træk netstikket ud af stikdåsen, inden der foretages justeringer på værktøjet, tilbehørsdele skiftes ud uller værktøjet renses. Denne sikkerhedsforanstaltning forhindrer utilisigtet start af værktøjet.
• El-værktøjer, som ikke benytttes, skal opbevares udenfor børns rækkevidde. Giv/DDke personer, som ikke er fortrolige med værktøjet eller ikke har læst disse anvisninger, lov til at bruge værktøjet. El-værktøjer er farlige, hvis de anvendes af uerfarne personer.
• Vedligehold værktøj omhyggeligt. Kontroller, at bevægelige dele af værktøj fungerer upåklageligt og ikke sidder fast, og om dele er knækket eller beskadiget på enaland malde, at værktøjets Funktion pavirkes. Beskadigede dele skal repareres, inden værktøj bruges. Mange ulykker skyldes darligt vedligeholdte el-værktøjer.
• Hold skærende værktøjer skarpe og rene. Omhyggeligt vedligeholdte skærende værktøjer med skarpe skærekanterkommen ikke til at sidde fast og er lettere at styre.
• Brug el-værktøjer, tilbehør, ekstraudstyr osv. i overensstemmelse medppe anvisninger og sadan, som det er foreskrevet for den pagældende type apparat. Tag i denen forbindelse hensyn til arbejdsbetingelserne og det arbejde, der skal udfores. Brug af el-værktøjer til andre anvendelser end de tiltænkte kan medfere farlige situationer.

5.5 Service

Værktoget mA kun repareres af kvalificeret fagpersonale og med originale reservedele. Dette sikrer, at værktogets sikkerhed bevares.

6 VÆRKTØJSSPECIFIKKE SIKKERHEDSINSTRUKSER

• Hold el-værktøjet i de isolerede gribeflader, nr du udfører arbejde, hvor skruen kankommen i kontakt med skjulte ledninger. Skruer, derkommen ikontakt med et"strømførende" kabel kan gore blotlagte metaldele pa maskinen "strømførende" og kan give operatoren elektrisk stød.
• Beskyt batteriopladeren mod regn og fugt. Hvis der trænger vand ind i batteriopladeren öges risikoen for elektrisk stød.
• Genoplad kun ved brug af den oplader, der er angivet af producenten. En oplader, der er velegnet til en type batteri, kan skabe risiko for brand, när den bruges med et andet batteri.
• Oplad ikke andre batterier. Batteriopladeren er kun egnet til opladning af vores lithium-ion-batterier inden for det anførte spændingsområde. I modsat fald er der risiko for brand og eksplosion.
• Hold batteriopladeren ren. Forurening kan medfere risiko for elektrisk stod.

• Kontroller altid batterioplader, kabel og stik før brug. Brug ikke batteriopladeren, hvis du konstaterer defekter. Åbn ikke batteriopladeren selv. Få den i stedet repareret af kvalificeret personale og med originale reservedele. Beskadigede batteriopladere, kabler og stik øger risikoen for elektrisk stød.

• Brug ikke batteriopladeren på let anteendelige overflader (f. eks papir, tekstiler, osv.) eller i brændbare miljøer. Der er risiko for brand på grund af opvarmning af batteriopladeren under opladningen.

• Ved forskert anvendelse kan der komme væske ud af batteriet; undlad at berøre dette. Hvis du ved et uheldkommen i kontakt med væsken, skal du skylle after med vand. Hvis du fãr væsken i ønjene, skal du søge lægehjælp. Batterivæsken kan forårsage irritation og forbrændinger.
• Abn/DD: Akti, Der er fare for en kortslutng.
• Beskyt batteriet mod varme somt mod vedvarende solstraler og ild. Der er fare for eksplosion
  Kortslut jegke batteripolerne. Der er fare for ekslopion.
  I tilfælde af skader og forkert brug af batteriet, kan der blive udledt dampe. I tilfælde af ubehag skal du sorge for frisk luft og kontakte en læge. Dampene kan irritere luftvejene

7 BRUG

Den medfolgende batterioplader passer til batteriet, der bruges i maskinen. Brug kun den medfolgende oplader.

Li-ion-batteriet er beskyttet mod dyb afladning. Nár batteriet er tomt slukkes maskinen ved hieelp af etbeskyttende kredsløb: Bitsholderen vil/DDke Iengere rotere.

Hvis taend-/sluk-knappen Fortsat bruges, kan batteriet blive beskadiget.

Opladningen starter, sa snart stikket pa batteriopladeren sættes i stikkontakten, og maskinen derefter forbinds til batteriopladeren.

Statusindikatoren for opladning lyser rodt for at angive opladningsproceduren. Batteriet er fuldt oplatet, nar den rode indicatorlampe gär ud.

Under opladningen bliver handtaget pa maskinen varmt. Dette er normalt.

När opladningen er færdig, skal du tage batteriopladeren ud af stikkontakten.

Brug/DD, mens den oplader.

7.2 Indsættelse og udtagning af bits

Vigtigt: Sluk altid pa kontakten, for du skifter skruebit for at undga utilsigtet start af maskinen. Nár maskinen er stoppet helt, skal du indsaète eller udtage en skruebit.

Anvend kun værktøjsbits, der kan fastgøres forsvarligt i borepatronen, og som bits er blevet udviklet til.

För du bruger maskinen, skal kontrollere, at den valgte skruebit er indsat korrekt. Undgå at stramme skruerne for meget, da skruehovedet ellers kan blive beskadiget ellerGVendene kan blive beskadigede.

7.3 Aftrækker

Brug aftrakkeren til at starte maskinen og holde den nede for kontinuereg drift.

Slip afrækkeren for at slukke maskinen.

7.4 AEndring af værktogsvinklen

Værktøjets vindel kan æendres ved at trykke/skubbe på udloserknappen og drej e händtaget med eller mod uret.

For at aendre værktjets vindel, skal maskinen stoppes og knappen bruges.

Værktjets vindel på不经 endres under brug!

7.5 Arbejdslampe

Tryk pa betjeningsknappen for at tende spotlampen.

Slip betjeningsknappen for at slukke spotlampen.

7.6 Isaetning af skrue

Indstil skruetrækkerens omdrejningsretning til at kore med uret. Indsæt en skruebit i rillen i på skruehovedet. Hold skruebit'en vinkelret på hovedet af skruen, da skruen eller skruehovedet ellers kan blive beskadiget. Tryk skruebitten lidt mod skruen med et konstant tryk, mens skruen bores i.

När skruen er skruet helt i, skal du holde maskinen fast og slippe aftrækkeren, da skruen eller skruehovedet ellers kan blive beskadiget. Hvis aftrækkerens udloser ikke slippes med det samme, kan det hjedejningsmoment ogsa beskadige skruebit eller skruetrækker

7.7 Fjernelse af skruer

Indstil skruetrækkerens omdrejningsretning til at kore mod uret. Indsæt en skruebit i rillen på skruehovedet. Hold skruebitten vinkelret på hovedet af skruen, da skruen eller skruehovedet ellers kan blive beskadiget. Tryk skruebitten mod skruen med et konstant tryk, mens skruen bores ud.

8 RENGØRING OG VEDLIGEHOLDELS

8.1 Rengaring

• Hold ventilationshullerne i maskinen rene for at forbindre overophedning af motoren.
  Gor regelmaessigt maskinhuset rent med en blod klud, helst after hver brug.
• Hold ventilationshullerne fri for stov og smuds.
• Hvis smudset ikke vil gå af, söbrug en blod klud fugtet med sæbevand.
• Brug aldrig oplosningsmidler som benzin, alcohol, ammoniakvand osv. Disse oplosningsmidler kan skade plasticdelene.

BEMÆRK! Sluk altid for skruetrækker og lase kontakten i OFF-position, før der udføres arbejde på maskinen.

9 TEKNISKE DATA

Model	POWX00405
Nominal spænding	3,6 V
Ubelastet omdrejningstal	180 rpm
Batterikapacitet	1300 mAh
Opladningstid	3 – 5 timer

10 STØJ

Stojemissionsværdier er malt i overensstemmelse med gaelnde standarder. (K=3)

Lydtryksniveau LpA 61 dB(A)

Lydeffektniveau LwA 72 dB(A)

BEMAERK:brug horevaern nár lydtrykket er over 85 dB(A).

aw (Vibrationsniveau):

0.4 m/s²

K = 1,5 m/s²

11 GARANTI

• Produktet dækkes af garanti i en periode pa 36 maneder fra den forste købers købsdato.
• Garantien dækker alle materiale-ller Produktionsfejl. Den omfatter ikke: batterier, opladere, dele, der udsættes for normal slitage, sasom lejer, børster, ledninger, stik ell er tilbehør sasom bor, borebits, savklinger, osv., beskadigelseller defekter som følge af misbrug, ulykke erlerændingEller transportomkostninger.
• Beskadigelse og/eller defekter som følge af misbrug er heller ikke omfattet af næværende garanti.
• Vi fraskriver os også alt ansvar for enhver personskade som fölge af forkert brug af værktøjet.
• Reparationer må kun udføres af et autoriseret kundeservicecenter til Powerplusværktøjer.
  Du kan altid fã mere information pã tlf. 00 32 3 292 92 90.
• Alle transportomkostninger skal altid afholdes af kunden, medmindre andet er aftalt skriftligt.
• Ligeledes kan der ikke forlanges erstatning under nærveende garanti, hvis skaden pa apparatet er opstaet som følgse af uagtsom vedligeholdelseller overbelastning.
• Garantien dækker ikke skader der opstår som følge af gennemtrængt væske, overdreven støveksponering, bevidst beskadigelse (forsætligt eller ved grov uagtsomhed), upassende anvendelse (brug til formål som apparatet ikke er egnet til), ukompétent brug (såsom ikke at respekttere instrukserne i dette vegledning), inkompétent montering, lynnedslag, forkert netspænding. Denne liste er ikke fuldstændig.
• Accept af krav under garantien kan/DDre til forlaengelse af garantiperioden eller pabegyndelsen af en ny garantiperiode, hvis apparatet udskiftes.
  Apparater ell er dele, som udskiftes under garantien, bliver Varo NV's ejendom.
  Vi forbeholder os retten til at afvise alle krav, his kobet不信 kan bekraeftes,ller his det er tydeligt, at produit et icke har vaeret behoigt vedligeholdt. (rene udluftningsabninger, regelmaaessig service af kulborster,...)
  Kobskvitteringen skal opbevares som bevis pa kobsdatoen.
• Det samle de værktøj skal returneres til forhandleren i rimelig ren stand, i den originale blæseforme medæske (hvis relevant for enheden) sama n med købsdokumentation.

12 MILJØ

Hvis maskinen skal skiftes ud after lang tids brug, ma den ikke bortskaffes som husholdningsaffald, men skal bortskaffes på en miljømæssigt forsvarlig*Måde. Affald produceret af de elektriske maskiner må ikke behandles som normalt husaffald. Sørg for at genbruge det, hvor der findes egnede anlag til det. Kontakt den lokale instans eller forhandleren for at få rådgivning om indsamling og bortskaffelse.

VARO N.V - Joseph Van Instraat 9 - BE2500 Lier - Belgien, erklærhermed, at

Apparatbeskrivelse: Skruetraekker 3,6 V

Varemaerke: POWERplus

Varenummer:POWX00405

er i overensstemmelse med de vaesentlige krav og andre relevante bestemmelse i gældende europæiske direktiver, der er baseret på anvendelse af europæiske harmoniserede standarder. Enhver u autoriseret modifikation af apparatet uyldiggør dette erklæring.

EU-direktiver (herunder eventuelle tillag frem til datoen for undertegnelsen):

2011/65/EU

2014/30/EU

2006/42/EC

Harmoniserede europæiske standarder (herunder eventuelle tillæg frem til datoen for undertegtelsen):

EN60745-1:2009

EN60745-2-2:2010

EN55014-1:2017

EN55014-2:2015

Indehaver af den tekniske dokumentation: Philippe Vankerkhove, VARO - Vic. Van Rompuy N.V.

Undertegnede handler pa vegne af selskabets administrerende direktor,

Hufo Cuypers

Regulatory Affairs (afdelingen for juridiske anliggender) - Compliance Manager

Lier, 08/11/2018
