KÄYTTÖOHJE POWX00405 PowerPlus

5.4 Sähkölaitteiden huolellinen käsittely ja käyttö .................................................... 4

• 5.5 Huolto p. 4
• 6 LAITEKOHTAISET TURVALLISUUSOHJEET p. 4
• 7 KÄYTTÖ p. 5
• 7.1 Lataustoimenpide p. 5

7.2 Kärkipalojen sisään työntäminen ja ulos vetäminen ........................................... 5

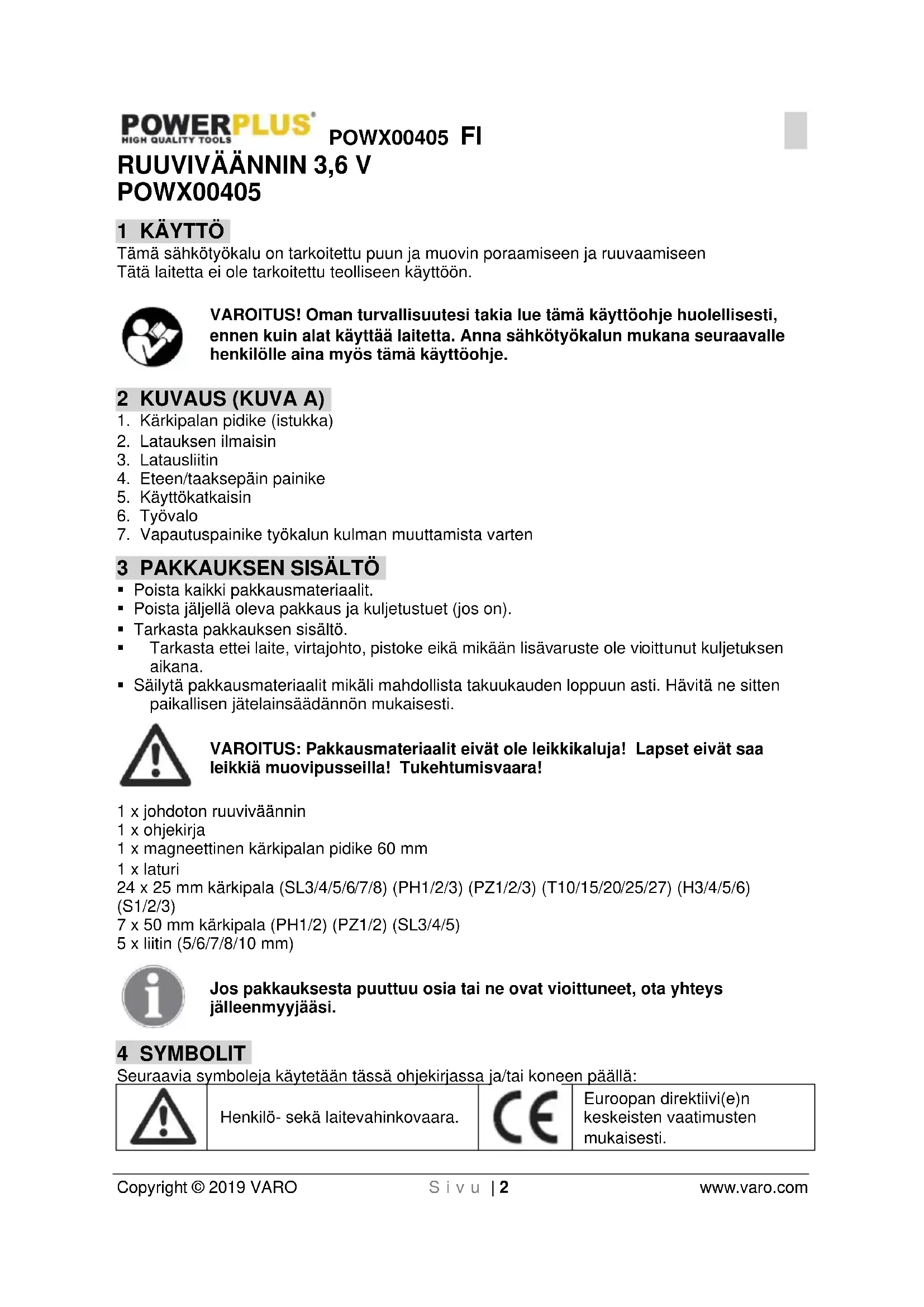

POWX00405 1 KÄYTTÖ Tämä sähkötyökalu on tarkoitettu puun ja muovin poraamiseen ja ruuvaamiseen Tätä laitetta ei ole tarkoitettu teolliseen käyttöön. VAROITUS! Oman turvallisuutesi takia lue tämä käyttöohje huolellisesti, ennen kuin alat käyttää laitetta. Anna sähkötyökalun mukana seuraavalle henkilölle aina myös tämä käyttöohje. 2 KUVAUS (KUVA A)

1. Kärkipalan pidike (istukka)

2. Latauksen ilmaisin

4. Eteen/taaksepäin painike

7. Vapautuspainike työkalun kulman muuttamista varten

3 PAKKAUKSEN SISÄLTÖ

• Poista kaikki pakkausmateriaalit.

• Poista jäljellä oleva pakkaus ja kuljetustuet (jos on).

• Tarkasta pakkauksen sisältö.

• Tarkasta ettei laite, virtajohto, pistoke eikä mikään lisävaruste ole vioittunut kuljetuksen aikana.

• Säilytä pakkausmateriaalit mikäli mahdollista takuukauden loppuun asti. Hävitä ne sitten paikallisen jätelainsäädännön mukaisesti. VAROITUS: Pakkausmateriaalit eivät ole leikkikaluja! Lapset eivät saa leikkiä muovipusseilla! Tukehtumisvaara! 1 x johdoton ruuviväännin 1 x ohjekirja 1 x magneettinen kärkipalan pidike 60 mm 1 x laturi 24 x 25 mm kärkipala (SL3/4/5/6/7/8) (PH1/2/3) (PZ1/2/3) (T10/15/20/25/27) (H3/4/5/6) (S1/2/3) 7 x 50 mm kärkipala (PH1/2) (PZ1/2) (SL3/4/5) 5 x liitin (5/6/7/8/10 mm) Jos pakkauksesta puuttuu osia tai ne ovat vioittuneet, ota yhteys jälleenmyyjääsi. 4 SYMBOLIT Seuraavia symboleja käytetään tässä ohjekirjassa ja/tai koneen päällä:

Henkilö- sekä laitevahinkovaara.

Euroopan direktiivi(e)n keskeisten vaatimusten mukaisesti.POWX00405 FI Copyright © 2019 VARO S i v u | 3 www.varo.com

Suojalasien käyttöä suositellaan.

Käytä aina suojalaseja.

Lue ohjekirja ennen käyttöä. 5 YLEISET TURVALLISUUSOHJEET Lue kaikki turvavaroitukset ja kaikki ohjeet huolellisesti ennen käyttöä. Varoitusten ja ohjeiden laiminlyöminen voi aiheuttaa sähköiskun, tulipalon ja/tai vaikeita tapaturmia. Tallenna kaikki varoitukset ja ohjeet tulevaa käyttöä varten. Sana ”sähkötyökalu” tarkoittaa sähköverkkoon liitettäviä (johdollisia) sähkötyökaluja tai akkukäyttöisiä (johdottomia) sähkötyökaluja.

• Pidä työskentelyalue puhtaana ja hyvin valaistuna. Epäjärjestys ja huonosti valaistut työskentelyalueet ovat tapaturma-alttiita.

• Älä käytä laitetta räjähdysherkissä ympäristöissä, joissa on palavia nesteitä, kaasuja tai pölyä. Sähkötyökalut muodostavat kipinöitä, jotka voivat sytyttää pölyn tai höyryt.

• Varmista, että lähettyvillä ei ole lapsia eikä muita henkilöitä työkalun käytön aikana. Keskittymisen herpaantuessa voit menettää laitteen hallinnan.

5.2 Sähköturvallisuus

• Tarkasta aina että verkkojännite vastaa valmistuskylttiin merkittyä jännitettä.

• Laitteen pistotulpan on oltava pistorasiaan sopiva. Pistotulppaan ei saa tehdä minkäänlaisia muutoksia. Älä käytä sovittimia suojamaadoitettujen laitteiden kanssa. Alkuperäiset pistokkeet ja yhteensopivat pistorasiat pienentävät sähköiskun vaaraa.

• Vältä koskemasta maadoitettuihin pintoihin, kuten putkiin, lämpöpattereihin, liesiin ja jääkaappeihin. Sähköiskun vaara on suurempi, kun olet itse maadoitettu.

• Suojaa laite sateelta ja kosteudelta. Laitteen joutuminen kosketuksiin veden kanssa lisää sähköiskun vaaraa.

• Älä kanna äläkä ripusta laitetta johdosta äläkä irrota pistotulppaa pistorasiasta johdosta vetämällä. Pidä johto kaukana lämpölähteistä, öljystä, terävistä reunoista ja liikkuvista laitteiden osista. Vialliset ja sekaiset johdot lisäävät sähköiskun vaaraa.

• Jos käytät sähkötyökalua ulkotiloissa, käytä sen kanssa ainoastaan ulkotiloihin tarkoitettua jatkojohtoa. Ulkotiloihin hyväksytyn jatkojohdon käyttö pienentää sähköiskun vaaraa.

• Ellei sähkötyökalun käyttöä kosteissa tiloissa voida välttää, käytä jäännösvirtalaitteella (RCD) suojattua virtalähdettä. RCD:n käyttö vähentää sähköiskun vaaraa.

5.3 Henkilöturvallisuus

• Ole varovainen. Keskity aina työhösi ja käsittele sähkötyökalua aina järkevästi. Älä käytä laitetta, kun olet väsynyt tai huumeiden, alkoholin tai lääkkeiden vaikutuksen alainen. Hetkellinen tarkkaamattomuus laitteen käytössä voi aiheuttaa vakavia tapaturmia.

• Käytä suojavarusteita ja käytä aina suojalaseja. Suojavarusteiden, kuten pölynaamarin, luistamattomien turvakenkien, suojakypärän tai kuulosuojainten käyttö vähentää tapaturmien riskiä, kun ne on mitoitettu sähkötyökalun ominaisuuksia ja käyttötarkoitusta vastaaviksi.

• Varmista, että laitetta ei voi käynnistää vahingossa. Varmista, että virtakytkin on OFF- asennossa, ennen kuin liität pistokkeen pistorasiaan. Jos pidät sormea katkaisimella kantaessasi laitetta tai liität laitteen sähköverkkoon katkaisimen ollessa päällä, tapaturmien vaara on suuri.

• Irrota säätötyökalut ja ruuvitaltat, ennen kuin kytket laitteen päälle. Työkalu tai ruuvitaltta voi aiheuttaa tapaturmia ollessaan kiinnitettynä pyörivään laitteen osaan.POWX00405 FI Copyright © 2019 VARO S i v u | 4 www.varo.com

• Älä kurottaudu. Varmista, että seisot laitetta käyttäessäsi tukevalla alustalla ja että pystyt pitämään tasapainon koko ajan. Näin pystyt hallitsemaan laitteen myös ennalta arvaamattomissa tilanteissa.

• Käytä aina sopivia vaatteita. Älä käytä väljiä vaatteita tai koruja työskentelyn aikana. Varmista, että hiuksesi, vaatteesi ja käsineesi eivät pääse liikkuvien osien väliin. Väljät vaatteet, korut tai pitkät hiukset voivat tarttua kiinni.

• Jos laitteeseen voidaan liittää pölynimuri ja keruulaite, varmista, että ne on kiinnitetty hyvin ja niitä käytetään oikein. Näiden laitteiden käyttö pienentää pölyn aiheuttamia vaaratilanteita.

5.4 Sähkölaitteiden huolellinen käsittely ja käyttö

• Älä ylikuormita laitetta. Käytä työhön vain siihen tarkoitettua sähkölaitetta. Sopivan työkalun käytöllä työskentely sujuu paremmin ja turvallisemmin määritetyllä tehoalueella.

• Älä käytä sähkölaitteita, joiden virtakytkin on viallinen. Sähkölaite, jota ei voi enää kytkeä päälle tai/eikä pois, on vaarallinen ja se on korjattava.

• Irrota pistotulppa pistorasiasta, ennen kuin teet laitteeseen asetuksia, vaihdat lisävarusteita tai asetat laitteen säilöön. Näiden varotoimenpiteiden ansiosta laite ei pääse tahattomasti käynnistymään.

• Säilytä sähkölaitteet aina lasten ulottumattomissa. Älä anna sellaisten henkilöiden käyttää laitetta, jotka eivät ole perehtyneet sen käyttöön eivätkä näihin käyttöohjeisiin. Sähkölaitteet ovat vaarallisia, kun niitä käyttävät kokemattomat henkilöt.

• Huolla sähkölaiteet huolellisesti. Tarkasta, että liikkuvat laitteen osat toimivat moitteettomasti eivätkä jää jumiin, että laitteessa ei ole rikkoutuneita tai muita viallisia osia, että ne haittaavat laitteen toimintaa. Korjauta vioittuneet osat ennen laitteen käyttöä. Monet tapaturmat johtuvat puutteellisesti huolletuista sähkölaitteista.

• Pidä terät terävinä ja puhtaina. Huolellisesti huolletut terät, joiden leikkaavat reunat ovat teräviä, jumittavat vähemmän ja niitä on helpompi käyttää.

• Käytä sähkölaitetta, lisävarusteita, varateriä jne. näiden ohjeiden mukaisesti ja siten kuin tietyn laitetyypin käyttöohjeissa on neuvottu. Ota käytön aikana huomioon myös työskentelyolosuhteet ja suoritettava toimenpide. Sähkölaitteiden käyttö muuhun kuin määritettyyn käyttötarkoitukseen voi aiheuttaa vaaratilanteita.

• Korjauta laitteesi ainoastaan pätevällä ammattihenkilöllä, joka käyttää vain alkuperäisiä varaosia. Näin varmistat, että laitteesi on turvallinen sitä käytettäessä. 6 LAITEKOHTAISET TURVALLISUUSOHJEET

• Pidä kiinni työkalun eristetyistä tartuntapinnoista, kun suoritat työtä, jossa kiinnitin voi joutua kosketuksiin piilossa olevien johtojen kanssa. Kiinnittimet jotka ovat kosketuksissa "jännitteiseen" johtoon, voivat saada voimatyökalun paljaana olevat metalliosat "jännitteisiksi" ja aiheuttaa sähköiskun käyttäjälle.

• Suojaa akkulaturi sateelta ja kosteudelta. Veden tunkeutuminen akkulaturiin lisää sähköiskun vaaraa.

• Lataa uudelleen vain valmistajan määrittelemällä laturilla. Laturi joka on sopiva jonkun tyyppiseen akkuun, voi aiheuttaa tulipalon vaaran, jos sitä käytetään toisentyyppisen akuun.

• Älä lataa muita akkuja. Akkulaturi sopii vain meidän litium-ioni akkujen lataamiseen määritellyllä jännitealueella. Muussa tapauksessa on olemassa tulipalon ja räjähdyksen vaara.

• Pidä akkulaturi puhtaana. Likaantuminen voi aiheuttaa sähköiskun vaaran.

• Tarkasta akkulaturi, johto ja pistoke joka kerta ennen käyttöä. Älä käytä akkulaturia, jos on havaittu vikoja. Älä avaa akkulaturia itse, vaan anna vain pätevän ammattihenkilön korjata se alkuperäisiä varaosia käyttäen. Vioittuneet akkulaturit, johdot ja pistokkeet lisäävät sähköiskun vaaraa.POWX00405 FI Copyright © 2019 VARO S i v u | 5 www.varo.com

• Älä käytä akkulaturia tulenaroilla pinnoilla (esim. paperi, tekstiilit, jne.) tai helposti syttyvissä ympäristöissä. Siihen liittyy tulipalon vaara akkulaturin kuumentumisen vuoksi latauksen aikana.

• Vaikeissa olosuhteissa nestettä voi roiskua akusta; vältä kontaktia. Jos kontakti tapahtuu vahingossa, huuhtele vedellä. Jos nestettä joutuu silmiin, hakeudu lääkärinhoitoon. Akusta roiskunut neste voi aiheuttaa ärsytystä tai palamisia.

• Älä avaa akkua itse. Siihen liittyy oikosulun vaara.

• Suojaa akku kuumuudelta, kuten jatkuvalta auringon paisteelta ja tulelta. Siihen liittyy räjähdysvaara.

• Älä aiheuta oikosulkua akkuun. Siihen liittyy räjähdysvaara.

• Vian sattuessa ja akun väärän käytön seurauksena voi kehittyä höyryjä. Jos tulee valituksia, on pidettävä huoli raittiin ilman saannista ja hakeuduttava lääkäriin. Höyryt voivat ärsyttää hengityselimiä. 7 KÄYTTÖ

7.1 Lataustoimenpide

Mukana tuleva akkulaturi sopii koneeseen asennettuun akkuun. Älä käytä muita akkulatureita. Li-ion akku suojataan liiallista tyhjentymistä vastaan. Kun akku on tyhjä, kone kytkeytyy pois toiminnasta suojaavan piirin avulla: Kärkipalojen pidike ei enää liiku. Jos virtakatkaisin on altistettu jatkuvalle käytölle, akku voi vioittua. Latausprosessi alkaa heti, kun akkulaturin pääpistoke on työnnetty pistorasiaan ja laite on liitetty akkulaturiin. Akun latauksen ilmaisin syttyy punaisena ja osoittaa, että lataus on käynnissä. Akku on ladattu täyteen, kun punainen ilmaisinvalo sammuu. Latausprosessin aikana koneen kahva kuumenee. Tämä on normaalia. Kun lataus on suoritettu, irrota akkulaturi pistorasiasta. Älä käytä konetta latausprosessin aikana.

7.2 Kärkipalojen sisään työntäminen ja ulos vetäminen

Tärkeää! Kytke aina kytkin pois toiminnasta ennen kuin vaihdat kärkipalaa, jotta voisit välttää koneen vahingossa tapahtuvan käynnistyksen. Kun kone on täysin pysähtynyt, työnnä kärkipala tai vedä se ulos. Käytä vain työkalun kärkipaloja, jotka voi kiinnittää lujasti istukkaan, jota varten kärkipalat on suunniteltu. Ennen kuin käytät konetta, tarkasta onko kärkipala työnnetty oikein. Vältä kiristämästä liikaa, muuten ruuvin kanta voi vioittua tai voi tapahtua kierteiden vioittuminen.

Käynnistä kone käyttämällä käyttökatkaisinta ja jatka painamista jatkuvassa toiminnassa. Kytke kone pois toiminnasta vapauttamalla käyttökatkaisin.POWX00405 FI Copyright © 2019 VARO S i v u | 6 www.varo.com

7.4 Työkalun kulman muuttaminen

Työkalun kulmaa voidaan muuttaa painamalla/työntämällä vapautuspainiketta ja kääntämällä kahvaa myötäpäivään tai vastapäivään. Muuta työkalun kulmaa pysäyttämällä kone ja käyttämällä painiketta. Älä muuta työkalun kulmaa laitteen käydessä!

Käyttökatkaisimen painanta kytkee työn kohdevalon päälle. Käyttökatkaisimen vapauttaminen kytkee työn kohdevalon pois.

7.6 Ruuvin työntäminen

Aseta ruuvivääntimen kiertosuunta myötäpäivään. Työnnä kärkipala ruuvin kannassa olevaan koloon. Pidä ruuvin kärki kohtisuorasti ruuvin kantaan nähden, muuten ruuvi tai ruuvin kanta voi vioittua. Paina ruuvin kärkeä ruuvia vasten jatkuvalla paineella, kun irrotat ruuvia. Kun ruuvi on täysin ruuvattu, pidä koneesta lujasti kiinni ja vapauta On/Off liipaisin, muuten ruuvi tai ruuvin kanta voi vioittua. Ellei On/Off liipaisinta ole vapautettu heti, suuri vääntö voisi myös vioittaa ruuvin kärkeä tai ruuviväännintä.

7.7 Ruuvin irrottaminen

Aseta ruuvivääntimen kiertosuunta vastapäivään. Työnnä kärkipala ruuvin kannassa olevaan koloon. Pidä ruuvin kärki kohtisuorasti ruuvin kantaa kohti, muuten ruuvi tai ruuvin kanta voi vioittua. Paina ruuvin kärkeä ruuvia vasten jatkuvalla paineella, kun irrotat ruuvia.

• Pidä koneen tuuletusaukot puhtaina, ettei moottori ylikuumene.

• Puhdista koneen kotelo säännöllisesti pehmeällä kankaalla, mieluiten jokaisen käyttökerran jälkeen.

• Pidä ilmanvaihtoaukot puhtaina.

• Jos lika ei irtoa, käytä pehmeää kangasta, joka on kostutettu saippuaveteen.

• Älä koskaan käytä bensiinin, alkoholin tai ammoniakkiveden tapaisia liuottimia. Nämä liuottimet voivat vahingoittaa muoviosia.

Huomio! Kytke ruuviväännin aina pois ja lukitse katkaisin OFF-asentoon ennen kuin suoritat mitään töitä koneessa. 9 TEKNISET TIEDOT Malli POWX00405 Nimellisjännite 3,6 V Joutokäyntinopeus Iskujen määrä 230 kierr/min Akun kapasiteetti 1300 mAh Akun latausaika 3 – 5 tuntiaPOWX00405 FI Copyright © 2019 VARO S i v u | 7 www.varo.com 10 MELU Melupäästöjen arvot on mitattu asianmukaisen standardin mukaan. (K=3) Äänenpainetaso LpA 61 dB(A) Äänitehotaso LwA 72 dB(A) HUOMIO! Käytä kuulosuojaimia, kun äänenpaine on yli 85 dB(A). aw (Tärinätaso): 0,4 m/s² K = 1,5 m/s² 11 TAKUU

• Tälle tuotteelle on annettu 36 kuukauden takuu, joka alkaa hankintapäivämäärästä, jolloin ensimmäinen käyttäjä on ostanut tuotteen.

• Takuu kattaa kaikki materiaali- tai valmistusviat, mutta ei kata: akkuja, latureita normaalista osien kulumisesta johtuvia vikoja, kuten laakereita, harjoja, kaapeleita, tulppia tai lisävarusteita kuten poria, poran teriä, sahan teriä jne.; vahinkoja tai vikoja, jotka johtuvat väärinkäytöstä, onnettomuuksista tai tuotteeseen tehdyistä muutoksista; eikä myöskään kuljetuskustannuksia.

• Väärästä käytöstä johtuvat viat ja/tai vauriot eivät myöskään kuulu takuun piiriin.

• Pidätämme myös itsellämme oikeuden hylätä vaatimus, joka koskee työkalun väärästä käytöstä aiheutunutta ruumiillista vammaa.

• Korjaukset saa suorittaa vain Powerplus työkalujen valtuuttamassa huoltopisteessä.

• Lisätietoja saat tarvittaessa puhelinnumerosta 00 32 3 292 92 90.

• Asiakas vastaa myös mahdollisista kuljetuskustannuksista, ellei ole kirjallisesti toisin sovittu.

• Samanaikaisesti mitään vaatimuksia ei voida tehdä takuuseen, jos laitteessa ilmenevä vika on seurausta laiminlyödystä huollosta tai ylikuormituksesta.

• Takuun piiriin eivät kuulu viat, jotka johtuvat nesteen tunkeutumisesta laitteeseen, liiallisesta pölystä, tahallisesti aiheutetusta viasta (tahallisesta toiminnasta tai huolimattomuudesta johtuen), väärästä käytöstä (laitteelle sopimattomat käyttötarkoitukset), taitamattomasta käytöstä (esim. käsikirjan ohjeita ei noudateta), väärästä kokoamisesta, salaman iskusta, virheellisestä verkkojännitteestä. Tämä lista ei ole rajoittava.

• Vaatimusten hyväksyminen takuun piiriin kuuluvana ei voi koskaan johtaa takuukauden pidentämiseen eikä uuden takuukauden alkamiseen, jos laite joudutaan vaihtamaan uuteen.

• Laitteet tai osat jotka on vaihdettu takuun piiriin kuuluvana, ovat Varo NV:n omaisuutta.

• Pidätämme itsellämme oikeuden hylätä vaatimukset, jos hankintaa ei voida tarkistaa tai jos on ilmeistä, ettei tuotetta ei ole huollettu asianmukaisesti. (ilmanottoaukkojen puhdistus, hiiliharjojen säännöllinen huolto,…)

• Säilytä kassakuitti ostopäivämäärän tositteena.

• Työkalu on palautettava purkamattomana jälleenmyyjälle hyväksyttävän puhtaassa kunnossa, alkuperäisessä muotoillussa laatikossaan (mikäli käytettävissä tälle yksikölle) ostotositteen kera.

12 LAITTEEN KÄYTÖSTÄ POISTAMINEN

• Jos joudut poistamaan laitteen käytöstä pitkäaikaisen käytön jälkeen, älä hävitä sitä tavallisen kotitalousjätteen mukana, vaan huolehdi sen hävittämisestä ympäristöä suojaavalla tavalla. Sähkölaitteiden tuottamia jätteitä ei saa käsitellä tavallisten kotitalousjätteiden tapaan. Vie ne kierrätettäväksi asianmukaiseen paikkaan. Kysy neuvoa kierrätyksestä paikallisilta viranomaisilta tai jälleenmyyjältä.POWX00405 FI Copyright © 2019 VARO S i v u | 8 www.varo.com 13 YHDENMUKAISUUSILMOITUS VARO N.V. - Joseph Van Instraat 9 - BE2500 Lier - BELGIA ilmoittaa, että Tuote: Ruuviväännin 3,6 V Tavaramerkki: POWERplus Malli: POWX00405 on yhdenmukaistettuihin eurooppalaisiin standardien soveltamiseen perustuvien sovellettavien eurooppalaisten direktiivien olennaisten vaatimusten ja muiden asiaankuuluvien säännösten mukainen. Laitteen luvaton muokkaaminen johtaa tämän vakuutuksen mitätöitymiseen
• Euroopan yhteisön direktiivit (sekä niiden mahdolliset muutokset allekirjoituspäivään saakka): 2011/65/EU 2014/30/EU 2006/42/EC Eurooppalaiset yhdenmukaistetut standardit (sekä niiden mahdolliset muutokset allekirjoituspäivään saakka): EN60745-1 : 2009 EN60745-2-2 : 2010 EN55014-1 : 2017 EN55014-2 : 2015 Teknisten asiakirjojen haltija: Philippe Vankerkhove, VARO – Vic Van Rompuy N.V. Allekirjoittanut toimii yrityksen toimitusjohtajan puolesta, Hugo Cuypers Sääntelyasiat – vaatimuksenmukaisuudesta vastaava johtaja Lier, 08/11/2018POWX00405 EL Copyright © 2019 VARO Σ ε λ ί δ α | 1 www.varo.com 1 ΕΦΑΡΜΟΓΗ p. 2
