| Producttype | Breekhamer |
| Merk | Metabo |
| Model | MHEV 5 BL |
| Hoofdgebruik | Beitelen in beton, baksteen, steen en soortgelijke materialen |
| Trillingsdempingssysteem | Metabo VibraTech (MVT) |
| Gereedschapshouder | SDS-max |
| Extra handgreep | Ja, verstelbare beugelhandgreep |
| Instelling van de slagkracht | Ja, reductieknop (ca. 70% vermogen) |
| Permanente inschakeling | Ja, in beitelmodus (inschakelknop) |
| Elektronische indicator | Bescherming tegen opnieuw inschakelen en overbelasting |
| Smering | Speciale Metabo-vet voor gereedschapspunt |
| Geluidsniveau | Kan 80 dB(A) overschrijden – draag gehoorbescherming |
| Beschermingsklasse | II (dubbele isolatie) |
| Voeding | Wisselstroom, spanning en frequentie volgens typeplaatje |
| Aanbevolen verlengkabel | Minimale doorsnede 1,5 mm² |
| Differentiaalbeveiliging | Gebruik een aardlekschakelaar (RCD) 30 mA |
| Onderhoud | Reinig regelmatig de ventilatiesleuven met droge lucht |
| Compatibele accessoires | Beitels, stofafzuigsysteem (origineel Metabo) |
| Reparaties | Voorbehouden aan een elektricien of erkende Metabo-service |
| Gewicht | Ongeveer 5-6 kg (zonder kabel) |
| Afmetingen | Niet gespecificeerd in de handleiding |
Veelgestelde vragen - MHEV 5 BL METABO
Gebruikersvragen over MHEV 5 BL METABO
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Hamer in PDF-formaat gratis! Vind uw handleiding MHEV 5 BL - METABO en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. MHEV 5 BL van het merk METABO.
GEBRUIKSAANWIJZING MHEV 5 BL METABO
nl Oorspronkelijke gebruiksaanwijzing 17

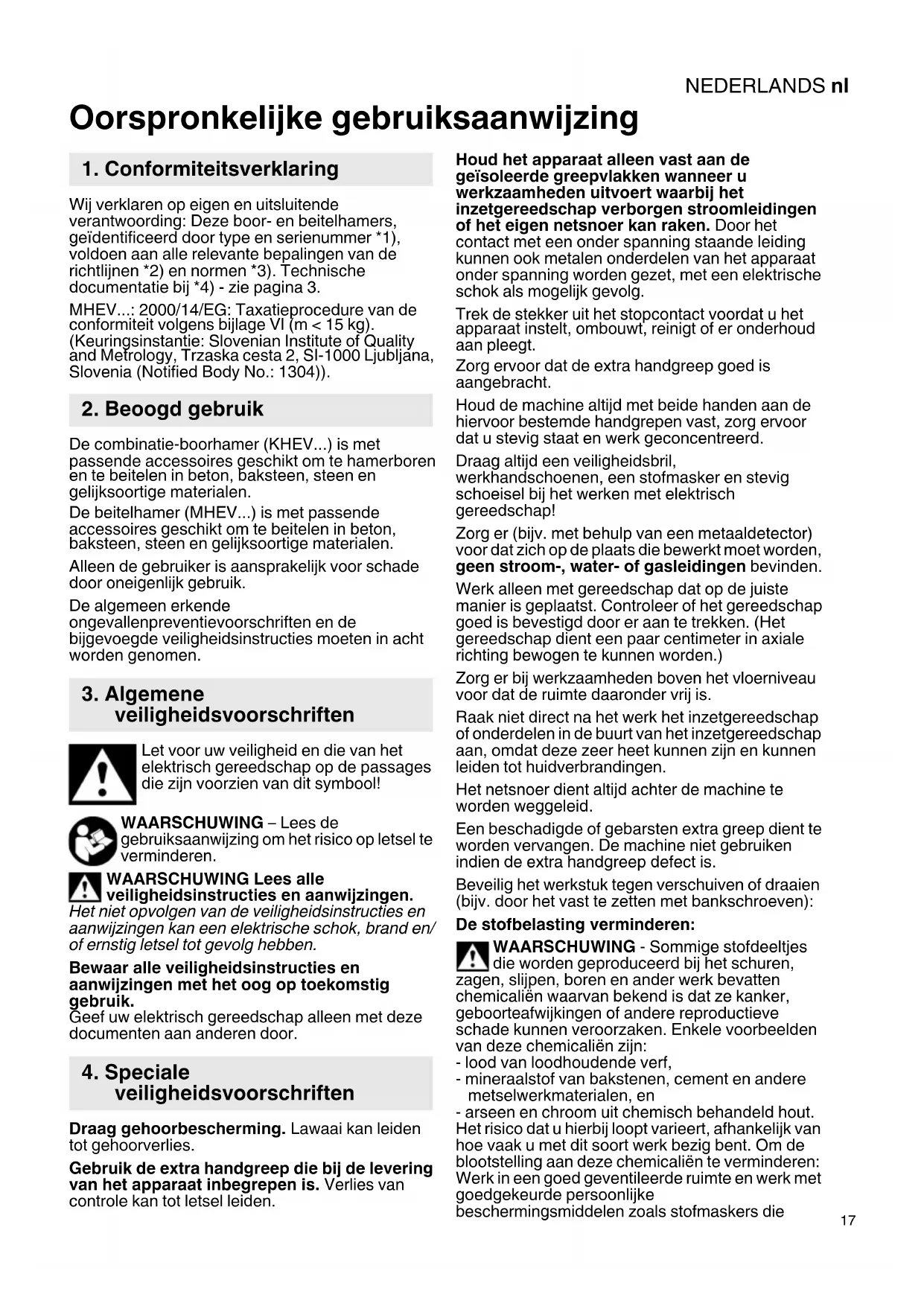

Oorspronkelijke gebruiksaanwijzing
1. Conformiteitsverklaring
Wij verklaren op eigena en uitsluitende verantwoording: Deze boor- en beitelhamers, geidentificerd door type en serienummer *1), voldoen aan alle relevante befalingen van de richtlijnen *2) en normen *3). Technische documentatie bij *4)-zie pagina 3.
MHEV....: 2000/14/EG: Taxatieprocedure van de conformiteit volgens bijlage VI (m < 15kg) (Keuringsinstantie: Slovenian Institute of Quality and Metrology, Trzaska cesta 2, SI-1000 Ljubljana, Slovenia (Notified Body No.: 1304)).
2. Beoogd gebruik
De combinatie-boorhamer (KHEV...) is met passende accessoires geschikt om te hamerboren en te beitelen in beton, baksteen, steen en gelijksoortige materialen.
De beitelhamer (MHEV...) is met passende accessoires geschikt om te beitelen in beton, baksteen, steen en gelijksoortige materialen.
Alleen de gebruiker is aansprakelijk voor schade door oneigenlijk gebruik.
De algemeen erkende ongevallenpreventievoorschriften en de bijgevoegde veiligheidsinstructies要去en in acht worden genomen.
3. Algemene veiligheidsvoorschriften
Let voor uw veiligheid en die van het elektrisch gereedschap op de passages die+zijn voorzien van dit symbool!
WAARSCHUWING - Lees de gebruiksaanwijzing om het risico op letsel te verminderen.
WAARSCHUWING Lees alle veiligheidsinstructies en aanwijzingen.
Het Niet opvolgen van de veiligheidsinstrumenties en aanwijzingen kan een elektrische schok, brand en/of ernstig letsel tot gevolg hebben.
Bewaar alle veiligheidsinstructies en aanwijzingen met het oog op toekomstig gebruik.
Geef uw elektrisch gereedschap alleen met deze documenten aan anderen door.
4. Speciale veiligheidsvoorschriften
Draag gehoorbescherming. Lawaai kan leiden tot gehoorverlies.
Gebruik de extra handgreep die bij de levering van het apparaat inbegrepen is. Verlies van controle kan tot letsel leiden.
Houd het apparaat alleen vast aan de geisoleerde greepvlakken wanner u werkzaamheden uitvoert waar bij het inzetgereedschap verborgen stroomleidingen of het eigeng netsnoer kan raken. Door het contact met een onder spanning staande leiding kuren ook metalen onderdelen van het apparaat onder spanning worden gezet, met een elektrische schok als möglichk gezolg.
Trek de stekker uit het stopcontact voordat u het apparaat instelt, ombouwt, reinigt of er onderhoud aan pleegt.
Zorg ervoor dat de extra handgreep goed is aangebracht.
Houd de machine alteijd met beiden handen aan de hiervoord bestemde handgrepen vast, zorg ervoor dat u stevig staat en werk geconcentreerd.
Draag altijd een veiligheidsbril,
werkhandsschoenen, een stofmasker en stevig
schoeisel bij het werken met elektrisch
gereedschap!
Zorg er (bijv. met behulp van een metaaldetector) voor dat zich op deplaats die bewerkt moet worden, geen stroom-, water- of gasleidingen bevinden.
Werk alleen met gereedschap dat op de juiste manier is geplaatst. Controller of het gereedschap goed is bevestigd door er aan te trekken. (Het gereedschap dient een paar centimeter in axiale richting bewogen te konnen worden.)
Zorg er bij werkzaamheden boven het vloerniveau voor dat de ruimte waaronder vrij is.
Raak Niet direct na het werk het inzetgereedschap of onderdelen in de buurt van het inzetgereedschap aan, waar dat deze zeer heet hunnen en hunnen leiden tot huidverbrandingen.
Het netsnoer dient alsijd ache ter de machine te worden weggeleid.
Een beschadigde of bebarsten extra greedClient te worden verrangen. De machine Niet gebruiken indien de extra handgreep defect is.
Beveilig het werkstuk gegen verschuiven of draaien (bijv. door het vast te zieten met bankschoeven):
De stofbelasting verminderen:
WAARSCHUWING - Sommige stofdeeltjes die worden geproduced bij het schuren, zagen, sijpen, boren en ander werk bevatten chemicalien waarvanbekend is dat ze kanker, geboorteafwijkingen of andere reproductive schade+kunnenveroorzaken.Enkele voorbeelden van deze chemicalien+zijn:
- lood van loodhoudende verf,
-mineralstof van bakstenen, cement en andere metselwerkmaterialen, en - arseen en chroom uit chemisch behandeld hout. Het risico dat u hierbij loopt varieert, afhankelijk van hoe vaak u met dit soort werk bezig bent. Om de blootstelling aan deze chemicalien te verminderen: Werk in een goed geventileerde ruimte en werk met goedgekeurde persoonlijke beschemmingsmiddelen zoals stofmaskers die
NEDERLANDSnl
speciaal zich ontwikkeld voor het filteren van microscopische deeltjes.
Dit geldt ook voor stof van andere materialen, zoals sommige houtsoorten (zoals eiken- of beukenstof), metalen, asbest. Andere bekende ziekten zijn bijvoorbeeld allergische reacties, aandoingen van de luchtwegen. Laat geen stof in uw lichaam komen.
Neem de richtlijnen en nationale voorschriften in acht die van toepassing zijn op uw materiaal, personeel, toepassing en locatie (bijv. arbeitsveiligheidsbepalingen, afvoer).
Verzamel de ontstane deeltjes op deplaats waar ze ontstaan en voorkom dat ze neerslaan in de omgeving.
Gebruik geschikte toebehoren voor speciale werkzaamheden. Daardoor komen slechts weinig deeltjes ongecontroleerd in de omgeving terecht.
Gebruik een geschikte stofafzuiig.
Verminder de stofbelasting door:
- de vrijkomende deeltjes en de afvoerluchtstroom van de machine Niet op de gebruiker zich of omstanders of op neergeslagen stof te richten,
- een afzuinstallatie en/of een luchtfilter te gebruiken,
- de werkplek goed te ventileren en schoon te honden door te stofzuigen. Vegen of blazen wervelt het stof op.
- Zuig of was de beschermende kleding. Niet uitblazen, uitslaan of uitborstelen.
5. Overzicht
Zie pagina 2.
1 Spanknop
2 Beugelhandgreep (extra greed) *
3 Extra handgreep
4 Vleugelschroef (om de boordiepteaanslag in te stellen) *
5 Boardiepteaanslag
6 Gereedschapvergrendeling
7 SchakeIknop
8 Metabo VibraTech (MVT): geintegreerd dempingssysteme
9 Drukschakelaar
10 Knop voor continu gebruik (alleen in de gebruiksmodus beitelen)
11 Handgreep
12 Elektronische signaalindicatie
13 Bedrijfsindicatie (lichtsignaal bij aanwezigene netspanning)
14 Knop voor gereduceerde slagkracht (voor werkzaamheden in zacht materiaal)
* afhankelijk van het model, afhankelijk van de uitvoering
6. Ingebruikname
Vergelijk voor de ingebruikname of de op het typeplaatje aangegeven spanning overeenkomt met de netspanning.
Schakel altiijd een aardlekschakelaar (RCD) met een max. inschakelstroom van 30mA voor de machine.
Alleen verlangkabels met een minimale doorsnede van 1,5mm^2 gebruiken. Verlangkabels dieren voor het op te nemen vermogen van de machine geschikt teijken (zie de technische gegevens). Bij gebruik van een kabelrol de kabel altijd volledig afrollen.
6.1 Montage van de beugel- of extra handgreep
Om veiligheidsredenen aktijd de meegeleverde (2) of extra handgreep (3) gebruiken.
MHEV...
Klemring openen door de spanknop (1) los te draaien. De beugelhandgreep (2) kan in de gewenste positie en de gewenste hoek worden aangebracht. De spanknop krachtig vastdraaien.
KHEV....
Klemring openen door de extra handgreep (3) waar links te draaien. De extra handgreep kan in de gewennen hoek worden aangebracht. De extra handgreep krachtig vastdraaien.
7. Gebruik
7.1 Instellen van de boordiepteaanslag
(alleen bij KHEV 5-40 BL)
Vleugelschroef (4) losdraaien. Boordiepteaanslag (5) instellen op de gewenste boordiepte. Vleugelschroef (4) wee vastdraaien.
7.2 Gereedschap plaatsen, uitmelen
Gereedschap-insteekeinde voor het inzetten reinigen en met het bijgevoegde speciale vet invetten (toebehoren: best.-nr. 6.31800)! Alleen SDS-max gereedschappen gebruiken!
Gereedschap plaatsen:
Gereedschap draaien en insteken tot het vast klikt.
Het gereedschap worden automatisch vergrendeld.
Controleer of het gereedschap goed is bevestigd door er aan te trekken. (Het gereedschap dient een pau centimeter in axiale richting bewogen te konnen worden.)
Gereedschap verwijderen:
Gereedschapvergrendeling (6) in de pijlichting\ aar achefteren trekken (a) en het gereedschap\ verwijdersen (b).
7.3 Gebruiksmodus en beitelpositie instellen
Hendelbewegingen van de machine met ingespannen beitel vermijden.
Schakelknop (7) alleen gebruiken wanner de motor stilstaat.
U kurz de gewenste functie selecteren door aan deschakelknop (7) te draaien.
Hamerboren (alleen bij KHEV...)
Beitelen
Stand om de beitel in de gewenste positie te draaien.
Positie van de beitel instellen; De beitel kan in verzillende posities worden vergrendeld.
- De beitel monteren.
- De schakelknop (7) in de tussenpositie chaien
- Aan de beitel draaien tot hij zich in de gewenste positie befindt.
- De schakelknop (7) in stand graaien.
- Aan de beitel draaien tot hij vast klikt.
Als u een beitel in de boorhamer aangebracht hebt, gebruik de machine dan uitsluitend in de stand Beitelen
7.4 Slagkracht instellen
Door het drukken van de knop (14) kut u de slagkracht (en het toerental) veranderen (echter nicht wanner de motor is ingeschakeld).
Knop (14) brandt: gereduceerde slagkracht, gereduceerd toerental (ca. 70%
Knop (14) brandt Niet: maximale slagkracht, hoog toerental (100%)
De juiste instelling is een kwestie van ervaring. Voorbeeld: als zachte,broze materialen worden bewerkt of als het uitbreken zo gering möglichkt moet worden gezchoolden,werkt u met 'gereducerde slagkracht'.
Voor het bewerken van hardere materialengebruikt u de instelling 'maximale slagkracht'.
7.5 In-/uitschakelen
Kortstondige inschakeling:
Om de machine in te schakelen de drukschakelaar (9) indrukken.
Om uit te schakelen de drukschakelaar (9) loslaten.
Continu gebruik (alleen in de gebruiksmodus beitelen
Voor het continu gebruik (alleen in de gebruiksmodus beitelen kan de machine door het indrukken van de knop (10) worden ingeschakeld. (Knop (10) brandt.)
Voor het uitschaken drukt u opnieuw op de knop (10). (Knop (10) brandt Nieteer.)
Bij continue inschakeling draait de machine door wanneer hij uit uw handen worden getrokken. Houd de machine waarom.altijd met beiden handen vast aan de hiervoor bestemde handgrepen, zorg ervoor dat u stevig staat en werk geconcentreerd.
7.6 Metabo VibraTech (MVT)
Voor trillingsgereduceerwken,waardoor degewrichten worden ontzien.
De machine bij de achechterste handgreep Niet teichten niet te zwaar aandrukken. In de middelste stand (8) worden de trillingen het meest efectief gereduceerd.
8. Reiniging, onderhoud
Elektrisch gereedschap regelmatig, vaak en grondig door alle luchtspften uitzuigen of met droge lucht uitblazen. Trek eerst de stekker van het elektrisch gereedschap uit het stopcontact en draag tijdens het schoonmaken veiligheidsbril en stofmasker.
9. Storingen verhelpen
Wonneer de nog ingeschakelde machine na een stroomuitval opnieuw van stroom worden voorzien, wordenuit veiligheidsoverwegingen verhinderd dat de machine vanzelf start. De machine uit- en weein schakelen.
Continu branden - overbelast Bij een langer aanhoudende overbelasting van de machine wordt het opgenomen
vermögen begrensd en hierdoor een verdere ongeoorloofde verwarming van de motor vermeden.
Laat de machine onbelast lopen, totdat de machine is afgekoeld en de elektronische signaalindicatie uit gaat.
10. Toebehoren
Gebruik alleen origineel Metabo toebehoor.
Gebruik alleen toebehoor dat voldoet aan de in deze gebruiksaanwijzing genoemde eisen en kenmerken.
Zie pagina 4.
A Omvangrijk boor- en beitelassortiment voor de meest uitenlopende toepassingen.
B Special vet (voor het smeren van het gereedschap-insteekeinden)
C Afzuigsystemeem
Completet toebehorenprogramma, zie www.metabo.com of de catalogus.
11. Reparatie
Reparaties aan elektrisch gereedschap mogenuitsluitend door een erkende elektricien wordenuitgevoerd!
Het netsnoer mag alleen worden verrangen door Metabo of een erkende werkplaats.
Neem voor elektrisch gereedschap van Metabo dat gerepareerd dient te worden contact op met uw Metabo-vertegenwoordiging. Zie voor adressen www.metabo.com.
Lijsten met reserveonderdelen kurz u via www.metabo.com downloaden.
Neem de nationale voorschriften in acht voor een milieuvriendelijkke verwijdering en de recycling van afgedankte machines, verpakkingen en toebehoren.
Uitsluitend voor EU-landen: geef uw elektrisch gereedschap nooit met het huisvuil mee! Volgens de Europese richtlijn 2002/9
EG inzake gebruikte elektrische en elektronische apparaten en de vertaling hiervan in de nationale wetgeving dienen oud elektrisch gereedschap gescheiden te worden ingezameld en op milieuvriendelijkwijze te worden afgevoerd.
Toelichting op de gegevens van pagina 3. Wijzigingen in het kader van technische verbeteringen voorbehonden.
P1 =nominal vermogen
P2 =afgegeven vermogen
n_0 =toerental bij onbelast draaien
D1 =max.boordiameter in beton met hamerboren
D2 =max. boardiameter in beton met hamerboorkronen
S_ =maximale slagfrequentie
m = gewicht zonder netsnoer
Meetgegevens vastgesteld volgens de norm EN 60745.
Machine van beveiligingsklasse II
Wisselstroom
De vermelde technische gegevens zijn tolerantiewaarden (overeenkomstig de betreffende geldige norm).
A Emissiewaarden
Deze waarden makeen een beordeling van de emissie van het elektrisch gereedschap en een vergelijkking van de verschillende elektrische gereedschappen möglichk. Afhankelijk van het gebruik, de toestand van het elektrisch gereedschap of het inzetgereedschap kan de daadwerkelijkke belasting hoger of lager uittallen. Neem voor de beordeling pauzes en fasen met een lagere belasting in aanmerking. Bepaal op basis van de overeenkomstig aangepaste geschatte waarden maatregelen ter bescherming van de gebruiker, bijv. organisatorische maatregelen.
Totale trillingswaarde (vectorsom van drie
richtingen) vastgesteld conform EN 60745:
a_h,HD = trillingsemissiewaarde (hamerboren in beton)
a_h , Cheq = trillingsemissiewaarde (beitelen)
K_h,HD/Cheq = onzekerheid (trilling)
Typische A-gekwaliffeerd geluidsniveau:
LpA =geluidsdrukniveauau
LWA =geluidsvermogensniveauu
K_pA K_WA = onzekerheid (geluidsniveau)
L_pA(M) = gemeten geluidsdrukniveaua conform 2000/14/EG bij het oor van de gebruiker
L_WA(M) =gemeten geluidsvermogensniveau conform 2000/14/EG
L_WA(G) =gegarandeerd geluidsvermogensniveau conform 2000/14/EG
Tijdens het werkken kan het geluidsniveau 80 dB(A) overschrijden.
