MHEV 5 BL - Kalapács METABO - Ingyenes használati útmutató

Termék típusa	Vésőkalapács
Márka	Metabo
Modell	MHEV 5 BL
Fő felhasználás	Vésés betonban, téglában, kőben és hasonló anyagokban
Rezgéscsillapító rendszer	Metabo VibraTech (MVT)
Szerszámbefogó	SDS-max
Kiegészítő fogantyú	Igen, állítható kengyelfogantyú
Ütőerő szabályozása	Igen, csökkentő gomb (kb. 70% teljesítmény)
Folyamatos üzem	Igen, véső üzemmódban (aktiváló gomb)
Elektronikus kijelző	Védelem újraindítás és túlterhelés ellen
Kenés	Metabo speciális zsír szerszámvéghez
Zajszint	Túllépheti a 80 dB(A)-t – viseljen fülvédőt
Védelmi osztály	II (dupla szigetelés)
Tápellátás	Váltakozó áram, feszültség és frekvencia az adattábla szerint
Ajánlott hosszabbító	Minimális keresztmetszet 1,5 mm²
Differenciálvédelem	Használjon 30 mA-es hibaáram-védőkapcsolót (RCD)
Karbantartás	Rendszeresen tisztítsa a szellőzőnyílásokat száraz levegővel
Kompatibilis tartozékok	Vésők, por elszívó rendszer (Metabo eredeti)
Javítások	Villanyszerelő vagy Metabo hivatalos szerviz számára fenntartva
Súly	Körülbelül 5-6 kg (kábel nélkül)
Méretek	Nincs megadva a használati útmutatóban

Gyakran ismételt kérdések - MHEV 5 BL METABO

Hogyan szereljem fel a szerszámot az MHEV 5 BL kalapácsra?

Tisztítsa meg és kenje meg a szerszám végét a Metabo speciális zsírral. Forgassa el a szerszámot, és nyomja be az SDS-max szerszámbefogóba a ütközésig. Ellenőrizze a rögzítést a szerszám meghúzásával; annak néhány centimétert axiálisan mozognia kell.

Hogyan állítsam be az ütőerőt?

Nyomja meg a (14) gombot leállított motor mellett. Ha be van kapcsolva, a teljesítmény körülbelül 70%-ra csökken puha anyagokhoz. Kikapcsolva a teljesítmény maximális (100%). A anyaghoz igazítsa.

Mit jelent az elektronikus kijelző (12) villogása?

A villogás védelmet jelez az újraindítás ellen áramkimaradás után. Állítsa le, majd indítsa újra a gépet a munka folytatásához.

Hogyan használjam a folyamatos üzemet véső üzemmódban?

Nyomja meg a (10) gombot, miután elindította a gépet véső üzemmódban. A gomb világít, és a gép folyamatosan működik. A kikapcsoláshoz nyomja meg újra a (10) gombot. Figyelem: mindig két kézzel tartsa a gépet.

Hogyan állítsam be a véső helyzetét?

Helyezze be a vésőt. Forgassa a (7) vezérlőgombot köztes N állásba. Forgassa el a vésőt a kívánt helyzetbe, majd forgassa a (7) gombot véső állásba. Forgassa a vésőt, amíg be nem kattan.

Mi az a Metabo VibraTech (MVT) rendszer?

Ez egy beépített rezgéscsillapító rendszer, amely csökkenti a rezgéseket az ízületek kímélése érdekében. Az optimális hatékonyság érdekében ne szorítsa túl erősen a hátsó fogantyút, és tartsa középső helyzetben (8).

Milyen tartozékokat használhatok az MHEV 5 BL-hez?

Kizárólag a specifikációknak megfelelő Metabo eredeti tartozékokat használjon: SDS-max vésők, speciális zsír (ref. 6.31800), és megfelelő porelszívó rendszer.

Hogyan karbantartsam a kalapácsot?

Húzza ki a gépet. Viseljen védőszemüveget és maszkot. Rendszeresen szívja ki vagy fújja ki a szellőzőnyílásokat száraz levegővel a por felhalmozódásának elkerülése érdekében.

Melyek a legfontosabb biztonsági előírások?

Mindig viseljen fülvédőt, védőszemüveget, kesztyűt és porvédő maszkot. Használja a kiegészítő fogantyút. Ellenőrizze, hogy nincsenek-e elektromos kábelek a munkaterületen. Minden beállítás előtt húzza ki a gépet.

Mit tegyek, ha a gép túlterhelés miatt leáll?

Az elektronikus kijelző (12) folyamatosan világít. Hagyja a gépet üresjáratban hűlni, amíg a kijelző ki nem alszik. Ezután csökkentse a munkaterhelést.

HASZNÁLATI ÚTMUTATÓ MHEV 5 BL METABO

TunikéncnxtukésoataouesA:

LpA =Tαθμη nŋxntiknç πεoans

LwA =Taeun nynntiknsloxuoc

K_pA, K_WA = Ava i(a) ( x i k a n)

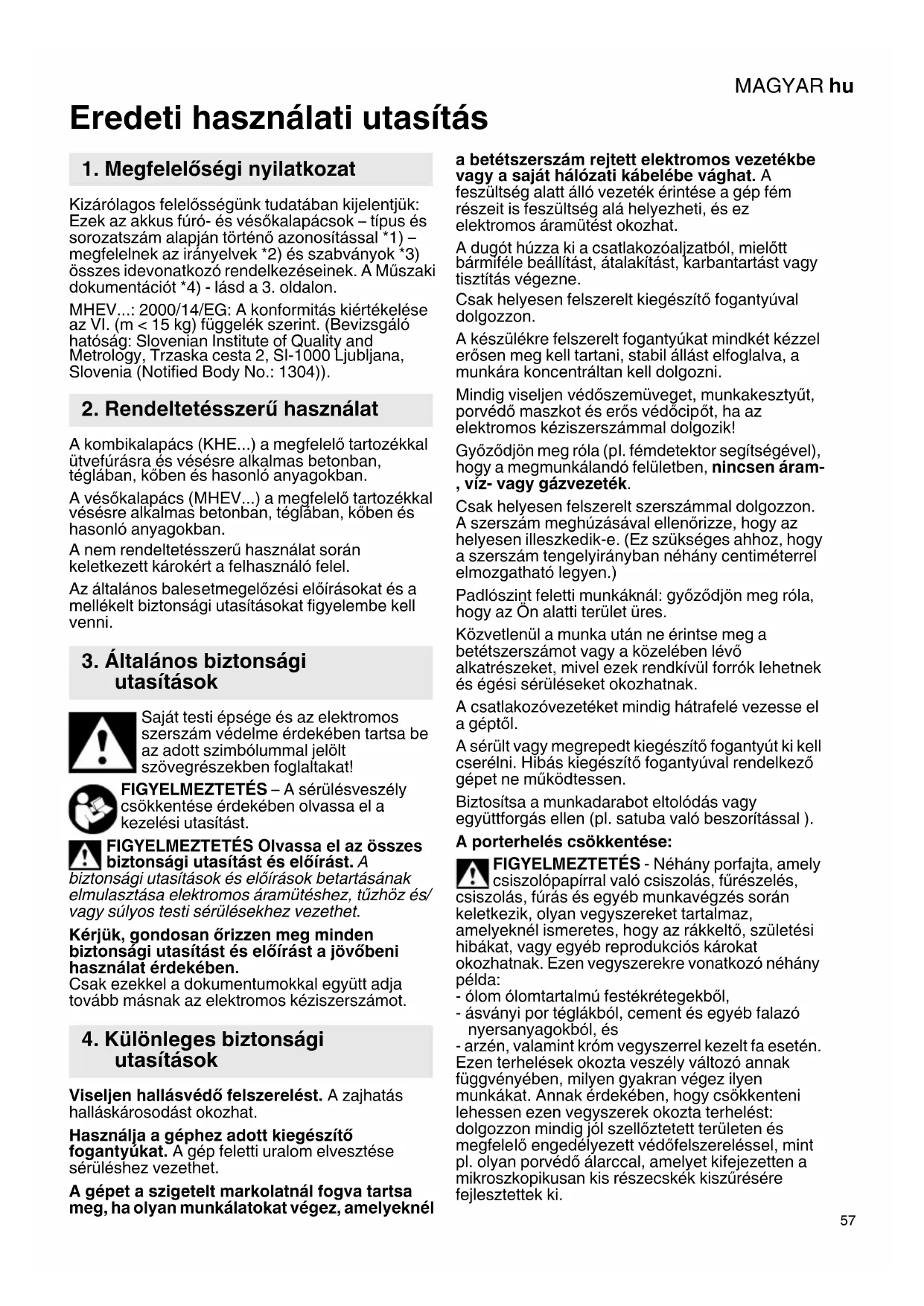

Eredeti használatiutasítás

1. Megfeleloségi nyilatkozat

Kizarólagos felelosségunk tudataban kijelentjuk: Ezek az akkus furo-és vesokalapacsok -tipus es sorozatszam alapjan torten o azonositassal *1) megfelelnek az iranyelvek *2) es szabvanyok *3) osszes idevonatkozo rendelkezeinek. A Muszaki dokumentaciot *4)- lásda 3, oldalon.

MHEV...: 2000/14/EG: A konformitas kiertékelèse az VI. (m < 15kg) fuggelék szerint. (Bevizsgaló hatóság: Slovenian Institute of Quality and Metrology, Trzaska cesta 2, SI-1000 Ljubljana, Slovenia (Notified Body No.: 1304)).

2. Rendeltetésszerú használat

A kombikalapács (KHE...) a megfelelo tartozekkal utvefurásra és vészésre alkalmas betonban, teğlaban, köben és hasonlo anyagokban.

A vésokalapács (MHEV...) a megfelelo tartozékkal vésésre alkalmas betonban, teglāban, kōben és hasonló anyagokban.

A nem rendeltetesszeru hasznalat soran keletkezett krokert a felhasznalo feel.

Az altalanos balesetmegelozési elóirasokat és a mellekeltBiztonságiutasítasokat figyelembe kell venni.

3. Általános biztonságiutasítások

Sajatestiépségeészelektromos szerszám védelme érdekében tartsa be az adott szimbolummal jelölt szövegrészekben foggaltakat!

GYELMEZTETÉS - A sérulisveszély, ökkentese érdekében olvassa el a zelésiutasítast.

YELMEZTÉS Olvassa el az összes i onsagi utasítást és előirást. A

biztonsagi utasitasok es eloirasok betartasanak emulasztasa elektromos aramuteshez, tuzhoz es/ vagy sulyos testi serulesekhez gezethet.

Kérjuk, gondosan orizzen meg minded biztonsagiutasítást és elóirást a jovobeni hasznalat erdekében.

Csak ezekkel a dokumentumokkal egyutt adja tovabb masnak az elektromos keziszerszámot.

4. Különleges biztonsagiutasítások

Viseljen hallásvéð felszerelést. A zajhatás halláskárosodást okozhat.

Használja a géphez adott kiegészító fogantyúkat. A gép feletti uralom elvesztése sérüléshez gezehet.

A gépet a szigetelt markolatnál fogva tartsa meg, ha olyan munkálatokat végez, amelyeknél

a betétszerszám rejtett elektromos gezetékbe
vagy a saját halózati kabelébe vághat. A

feszültseg alatt allo gezetek érintese a gép fém részeit is feszültseg alá helyezheti, és ez elektramos aramütest okozhat.

A dugó húzza ki a csatlakozoáljzataból, mielott barmíféle beallitást, átalakitást, karbantartást vagy tiszítías végezne.

Csak helyesen felszerelt kiegészítő fogantyúval dolgozzon.

A készülékre felszerelt fogantyúkat mindkét kézzel erösen meg kell tartani, stabil allast elfoglalva, a munkára koncentráltan kell dolgozni.

Mindig viseljen védöszmüveget, munkakesztyút, porvedo maszkot és erós védocipót, ha az elektromos kéziszerszámmal dolgozik!

Gyözödn meg rola (pl. fédetektor segitségevel), hogy a megmunkálandó felületben, nincsen áram-, viz- vagy gázvezetak.

Csak helyesen felszerelt szerszámmal dolgozzon. A szerszám meghúzásával ellenorizze, hogy az helyesen illeszkedik-e. (Ez szükséges ahhoz, hogy a szerszám tengelyirányiban néhény centimétterrel elmozgatható legyen.)

Padloszint feletti munkáknal: gyrożódjön meg rola, hogy az On alatti terület üres.

Közvetlenül a munka után ne érintse meg a betétszerszámot vagy a közelében levő alkatrészeket, mivel ezek rendkivül forrók lehetnek és égési sérülseket okozhatnak.

A csatlakozóvezétéket mindig hátraféle vezesse el a géptól.

A seru't vagy megrepecht kiegészítő fogantyút ki kell cserélni. Hibás kiegészítő fogantyúval rendelkező gépet ne muködtessen.

Biztositsa a munkadarabot eltolodás vagy
együtforgás ellen (pl. satuba való beszorítással).

A porterhelés csökkentése:

FIGYELMEZTETES - Nehany porfajta, amely csiszolopapirral valo csiszolas, fureszelés, csiszolás, furas és egyeb munkavégzs során keletkezik, oyan vegyszereket tartalmaz, amelyeknél ismeretes, hogy az rakkeltő, születési hibákat, vagy egyeb reprodukciós károkat okozhatnak. Ezen vegyszerekre vonatkozo néhány példa:

• olom olomartalmu festekretegekbol,

• ásványi por t'églákból, cement és egyéb falazó nyersanyagokból, és

• arzén, valamint krom vegyszerrel kezelt fa eseten.

Ezen terhelések okozta veszely valtozó annak fuggvényiben, milyen gyakran vgez ilyen munkákat. Annak érdekében, hogy csökkenteni lehessen ezen vegyszerek okozta terhelést: dolgozzon mindig jol szelloztetetteruleten es megfelelo engedélyezett védofelszerelésell, mint pl. oyan porvedo alarccal, amelyet kifejezetten a mikroszkopikusan kis részecsék kiszürresere fejlesztetek ki.

MAGYARhu

Ez vonatkozik egyeb nyersanyagok aldal keletkezett porra, mint pl. nehany fafajta (pl. tolgy- vagy bukkfaporra), fem, azbeszt eseten. Tovabbi ismert betegsegek pl. allergiás reakciók, legúti megbetegedesek. Figyeljenarra, hogy ne kerüljon a testébe por.

Vegye figyembe az anyagra, a szemelyzetre, a felhasznalasra es a felhasznalas helyere vonatkozo érvenyes iranyelveket (pl. munkavedelmi, vagy a hulladekeltavolitasra vonatkozo elorásokat).

Fogja fel a keletkező részecsköket, kerülje a környezetbe való leraskódást.

Használjon specialis munkavégzésre alkalmas tartozékokat. Ezzel kevesebb részecske jut ellenorizitetul a kornyezetbe.

Használjon megfelelo porelszívó berendezést.

Csökkentse a porleterhelést a következok szerint:

• ne irányitsa magára, a közelben tartózkódo személyekre vagy a lerákódott porra a kiaramlo részecskeket és a gépböl kiaramló levegőt,
  hasznaljon elszivo berendezest es/vagy legtisztito berendezest,
• szellóztesse megfeleloen a munkavégzes teruletét és tartsa azt porszívózással tisztan. Sepréns vagy lefujás felkavarja a port.
• Szívja le vagy mossa ki a vedóruházatot. Ne fujja azt le, ne porolja ki vagy ne kefelje le.

5. Áttekintés

Lásda 2. oldalon.

1 szorítomarkolat*
2 kengyelmarkolat (kiegészitő markolat) *
3 k i e gész itomarkolat*
4 szányas csavar (a fúrámélység-ütköző beállitásához) *
5 furásmélység-utkoz
6 szerszamreteszelés
7 kapcsologomb
8 Metabo VibraTech (MVT): beépítéttsiellapíórendszer
9 nyomókapcsoló
10 folyamatos bekapcsolás gombja (csak vésés üzemmodban)
11 markolat
12 elektronikus figyelmezteto kijelz
13 Üzemeléskijelző (fényjelzés meglevő halózati feszültseg esétén)
14 a csokkent utesero gombja (puha anyagban valo munkavegzeshez)
* modelltol fuggó, kivitelezestól fuggó

6. Üzembe helyezés

Az üzembe helyezés elott ellenorizze, hogy a szerszám tipustablaján megadott halózati feszültseg és frekvencia megfelel-e az On-altal hasznalt halózat adatainak.
Kapcsoljon elé mindig egy max. 30 mA kiváltó árammal ellatott FI-vedokapcsolot (RCD).

Csak legalább 1,5 mm² keresztmetszetü hosszabbitó gezétéket hasznaljon. A hosszabbitó gezeték legyen a gép teljesitményfelvételének megfelelo (lásd muszaki adatok). Kábeldob hasznalata eseten mindig teljesen tekerje le a kábelt.

6.1 A kengyeles, ill. kiegészítő markolat felszerelése

ABiztonsagi okokbol a geppel szallitott kengyelfogantyut (2)ill. a potfogantyut (3) mindig hasznalni kell.

MHEV...

Lazitsa meg a szoritógyürút a szoritómarkolat (1) balra forgalával. A kengyelfogantyút (2) a kivant helyzetben és szögben lehet felszerelni. Eroşen húzza meg a szoritó markolatot.

KHEV....

Lazitsa meg a szoritógyürüt a kiegésztő markolat (3) balra对不起 al. A potfogantyut a kivant szögen lehet felszerelni. Eroşen húzza meg a kiegésztő markolatot.

7. Használat

7.1 A furusmelység-utkozbeallitasa (csak a KHEV 5-40 BL gepnel)

Oldja az (4) szányas csavart. Állitsa be a fúrasmélység-ütkozot (5) a kivant fúrasmélységre. Húzza meg ismét az (4) szányas csavart.

7.2 Szerszám felszerelése, levétele

Hasznalat elott tiszittsa meg és a szerszám befogószárát es kenje meg a mellekelt specialis zsirral (tartozékkent: rendelési szám 6.31800)!Csak SDS-max szerszámokat használjon!

Szerszám felszerelése:

Forgassa es bekattanásig dugja be a szerszámot. A szerszám automatikusan reteszelődik.

A szerszám meghuzásával Ellenőrizze, hogy az helyesen illeszkedik-e. (Ez szükséges ahhoz, hogy a szerszám tengelyirányban néhény centimétterrel elmozgatható legyen.)

A szerszám kivetele:

A szerszám reteszelését (6) a nyil irányában húzza hátra (a) és vegye ki a szerszámot (b).

7.3 Üzemmod és vésóllás beállítása

A beszorított vésóvel ellátott gépen az emelő MOZgásokat el kell kerülni.
A kapcsologombat (7)Csak a motor allo allapotaban mukodtesse.

A kapcsológomb elforgatasával (7) ki tudja valasztani a kivist uzemmodot.

Kalapácsfurás (csak a KHEV... esétén)
T Vesés
A vésö kívant helyzetbe forgatasat célzo allás.

A vésó helyzetének beallitása: A vésôt különbozó helyzetekben lehet reteszelni.

• Helyezze be a vésôt.
• A kápcsológombot (7) a kóztes allásra fúgatni.
• Forgassa el addig a vésôt, amig az a kivant helyzetbe kerül.
• Forgassa el a kapcsologombot (7) a tllasba.
• Forgassa el addig a vesot, amig az be nem reteszelodik.

Ha a véso van befogva, akkor a berendezest kizarolag véses üzemmodban Üzemeltesse.

7.4 Üteserő beallitása

A gomb (14) megnyomásával az utéserő (és a fordulatszám) megváltoztathato (De nem muködő motor mellett).

A gomb (14) vilagit: csokkent utesero, csokkent fordulatszam (kb. 70%)

A gomb (14) nem vilagit: maximalis utesero, nagy fordulatszam (100%)

A helyes beallitas tapasztalat kerdese. Pelda: ha puha, morzoló anyagot kell megmunkánl, vagy a kitörest kis mertéken kell tartani, dolgozzon ,csökkent utésero"-vel.

Keményebb anyagok megmunkálására alkalmazza a „maximalis utéserő“ beallitást.

7.5 Bekapcsolás / kikapcsolás Idóleges bekapcsolás:

A gép bekapcsoláshoz nyomja meg a nyomókapcsolot (9).

A kikapcsoláshoz engedje fel a nyomókapcsolot (9).

Folyamatos bekapcsolás (csak a vésés Üzemmodban):

A folyamatos bekapcsoláshoz (csak vésés Üzemmodban) a gépet a (10) gomb megnyomásával kell bekapcsolni. (A gomb (10) világít.)

A kikapcsoláshoz nyomja meg úbra a gombot (10).
(A gomb (10) már nem világít.)

Folyamatos bekapcsolásnál a gép akkor is tovább forog, ha az a kezéból már

kicsavarodott. Ezert a gepre felszerelt markolatokat mindket kezzel erosen meg kell tartani, stabil allast elfoglalva, a munkara koncentraltan kell dolgozni.

7.6 Metabo VibraTech (MVT)

A csökkentett vibración és ezáltal a csukló kímelő munkavégzs érdekében.

A gépet a hatsó markolatnáne tul konnyeden, de ne is tul erösen nyomja. Kozépállasban (8) csökken a vibrácio a leghatékonyabban.

8. Tisztlétás, karbantartás

Az elektromos szerszámot minded legresén rendszeresen, gyakran és alaposan le kell szivni vagy szaraz levegóvel át kell fujni. Ezt megelőzöen húzza ki az elektromos szerszámot az energiaellatársól és a munkavégzs során viseljen védöszemüveget és porálarcot.

9. Hibaelhárítás

elektronikus figyelmeztetó kijelzó (12)

Villogás -újra beindulas elleni vedelem Amikor feszültsegkimaradas utan a halózat visszater, biztonsági okokból a megbekapcsolt gép nem indul el. Kapcsolja ki majd Újra be a készüléket.

Folyamatos vilagitas - tulterhelés
A gép hosszabb ideig tartó tulterhelése során
korlátozódik a teljesitményfelvétel a motor
további nem megengedett felmelegedesének
megakadályozása erdekében.

Hagyja jární a gépet üresjáratban, mig az lehül és kialszik az elektronikus figyelmeztető kijelző.

10. Tartozékok

Kizárolag eredeti Metabo tartozékokat használjon.

Csak olyan tartozékokat hasznaljon, amelyek megfelelnek az ebben a hasznalati utasitasban megadott kovetelmenyeknek és adatoknak.

Lásda 4. oldalon.

A Boséges furo-és vésóvalasztek a legkulönbozöbb alkalmazásokra.

B Specialis zsir (a szerszám befogószáranak kenésére)

C Porelszivo rendszer

A teljes tartozekprogram megtalalható a www.metabo.com honlapon vagy a katalógusban.

11. Javitas

Elektromos szerszám javitásátCsak villamos szakember végezheti!

A csatlakozóvezéték cseréjétCsak valamely Metabo szerviz vagy egy engedéllyel rendelkezügyfélszolgalati szerviz vegezheti el.

A javitásra szoruló Metabo elektromos
kéziszerszmokkal, kérjuk, forduljon Metabo
szakkereskedóhéz. A címeket a
www.metabo.com honlapon találja.

A potalkatreszek listaja letolthet o a www.metabo.com honlaprol.

12. Környezetvédelem

Kövesse a régi gépek, csomagolások és tartozékok környezetbarat ártalmatlanítására és ujrahasznosítására vonatkozó helyi előirásokat.

Csak az EU tagországok esetében: elektromos keszisserszámot soha ne dobjon háztartási hulladék koze! Az elektromos és elektronikus berendezesek hulladékairól szólo 2002/96/EK irányelv és annak nemzeti jogi átvetele értelmében a használt elektromos keszisserszámokat szelektiven keggyüjteni, és lehetőve kelli tenni azok környezetakíme lyjrahasznosításat.

MAGYARhu

13. Muszaki adatok

Az adatok ertelmezését lasd a 3. oldalon.

A muszaki valtoztatas joga a tovabbbejlesztés érdekében fenntartva.

P1 =nevleges felvett teljesitmény

P2 =leadott teljesitmény

n0 =üresjárati fordulatszám

D1 =max. furatátméro betonban utvefúrókkal

D2 =max. furatátméro betonban utvefúró koronával

smax =maximalis utesszam

W =egy utés energiaja

C = V é s ohelyzetek szama

m =súly halózati csatlakozó kábel nélkül

A mérési eredményeket az EN 60745 szabvány szerint hatá Roztuk meg.

Il védelmi osztály gép

\~valtoaram

A megadott muszaki adatokra tures vonatkozik (a\ mindenkor erenyben lev szabvanyoknak\ megfeleloen).

A Emisszións értekek

Ezek az ertekek lehetoveteszik az elektromos szerszam kibocsatasiertekeinek meghatarozasat, illetve kulonbozo elektramos szerszamok osszehasonlitasat. Az alkalmazasi feltetelektol, az elektromos szerszam allapotatol vagy a hasznalt betetszerszamoktol fuggoen a tenyleges kornyezeti terhelés nagyobb vagy kisebb is lehet. A becsleshez vegye figylelembe a munkaszuneteket es az alacsonyabb kornyezeti terhelessel jarofazisokat is. A megfeleoen alkalmazott becsultertekek alapjan irjon elo vedointezedseket a felhasznaló szamara, illetve hozzon szervezisi intezkedeseket.

Rezgési összerték (három irányú vektorösszug) az EN 60745 szabványnak megfeleloen:

ah, HD =rezgéskibocsa tasi ertek (utvefuras betonban)

a_h,Cheq = Rezgéskibocstási értek (vésés)

K_h,HD/Cheq = Bizonytalansag (rezgés)

Jellemzó A-osztályú zajsztint:

LpA =hangnyomásszint

LWA =hangteljesitményszint

K_pA , K_WA = bizonytalansag (zajsint)

L_pA(M) =mert hangnyomásszint a 2000/14/EK irányelvnek megfeleloen a felhasznaló fülén

LWA(M) =a 2000/14/EK szerint mért hangteljesitményszint

L_WA(G) =a 2000/14/EK szerint garantalt hangteljesitményszint

Munka kozben a zajszt tullépheti a 80 db(A) éréket.

Viseljen fulvedot!
