MHEV 5 BL - Hammer METABO - Gratis bruksanvisning og manual
Finn enhetens veiledning gratis MHEV 5 BL METABO i PDF-format.
| Produkttype | Meiselslagerhammer |
| Merke | Metabo |
| Modell | MHEV 5 BL |
| Hovedbruk | Meisling i betong, murstein, stein og lignende materialer |
| Vibrasjonsdempingssystem | Metabo VibraTech (MVT) |
| Verktøyholder | SDS-max |
| Ekstra håndtak | Ja, justerbart bøylehåndtak |
| Justering av slagkraft | Ja, reduksjonsknapp (ca. 70% kraft) |
| Permanent aktivering | Ja, i meiselmode (aktiveringsknapp) |
| Elektronisk indikator | Beskyttelse mot utilsiktet start og overbelastning |
| Smøring | Spesiell Metabo-fett for verktøyspissen |
| Lydnivå | Kan overstige 80 dB(A) – bruk hørselvern |
| Beskyttelsesklasse | II (dobbeltisolert) |
| Strømforsyning | Vekselstrøm, spenning og frekvens i henhold til typeskiltet |
| Anbefalt skjøteledning | Minimum tverrsnitt 1,5 mm² |
| Differensialbeskyttelse | Bruk jordfeilbryter (RCD) 30 mA |
| Vedlikehold | Rengjør regelmessig ventilasjonssporene med tørr luft |
| Kompatible tilbehør | Meisler, støvsugingssystem (Metabo original) |
| Reparasjoner | Forbeholdt elektriker eller autorisert Metabo-service |
| Vekt | Omtrent 5-6 kg (uten kabel) |
| Mål | Ikke spesifisert i håndboken |
Ofte stilte spørsmål - MHEV 5 BL METABO
Brukerspørsmål om MHEV 5 BL METABO
0 spørsmål om dette apparatet. Svar på dem du kjenner, eller still ditt eget.
Still et nytt spørsmål om dette apparatet
Last ned instruksjonene for din Hammer i PDF-format gratis! Finn veiledningen din MHEV 5 BL - METABO og ta den elektroniske enheten tilbake i hendene. På denne siden er alle dokumenter som er nødvendige for bruken av enheten din publisert. MHEV 5 BL av merket METABO.
BRUKSANVISNING MHEV 5 BL METABO
no Original bruksanvisning 41
da Original brugsanvisning 45
Dra alltid ur kontakten fore installing, omriggning, underhall eller rengoring.
Arbeta enbart med ratt monterat extrahandtag.
P1 =nominell effektforbrukning
P2 =Avgiven effekt

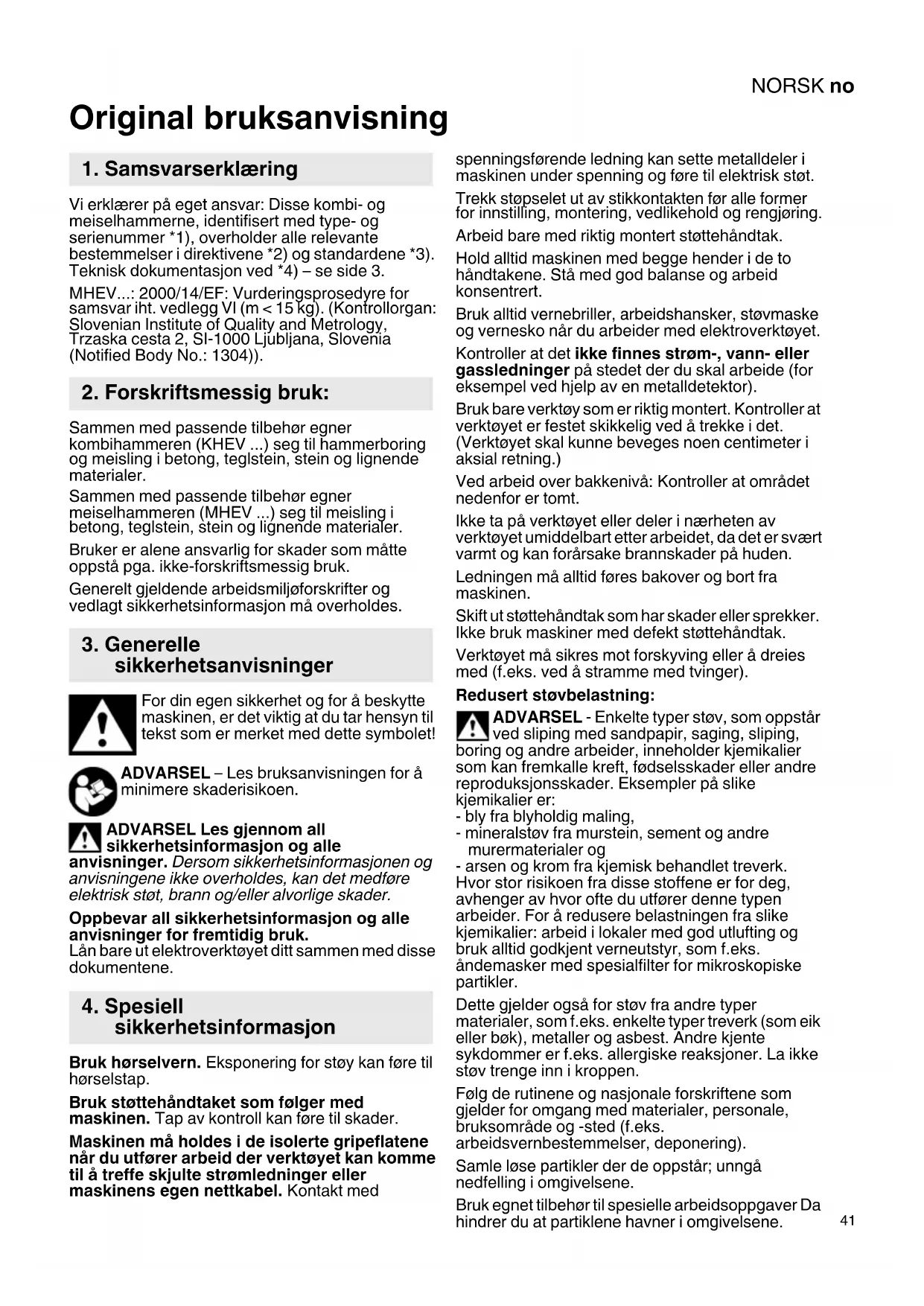

Original bruksanvisning
1. Samsvarserklæring
Vi erklær på eget ansvar: Disse kombi- og measleschamberne, identifisert med type- og serienummer *1), overholder alle relevante bestemmelse direktivene *2) og standardene *3). Teknisk dokumentasjon ved *4)- se side 3.
MHEV....: 2000/14/EF: Vurderingsprosedyre for samsvar iht. vedlegg VI (m < 15kg) (Kontrollorgan: Slovenian Institute of Quality and Metrology, Trzaska cesta 2, SI-1000 Ljubljana, Slovenia (Notified Body No.: 1304)).
2. Forskriftsmessig bruK:
Sammen med passende tilbehør egner kombihammeren (KHEV ...) seg til hammerboring og meisling i betong, teglstein, stein og lignende materialer.
Sammen med passende tilbehør egner meiselhammeren (MHEV ...) seg til meisling i betong, teglstein, stein og lignende materialer.
Bruker er alene ansvarlig for skader som matte oppsta pga. ikke-forskriftsmessig bruk.
Generelt gjeldende arbeidsmiljoforskrifter og vedlagt sikkerhetsinformasjon ma overholds.
3. Generelle sikkerhetsanvisninger
For din egen sikkerhet og for á beskyttemaskinen, er det viktig at du tar hensyn tiltekst som er merket med dette symbolet!
ADVARSEL - Les bruksanvisingen for a minimere skaderisikoen.
ADVARSEL Les gjennom all sikkerhetsinformasjon og alle
anvisninger. Dersom sikkerhetsinformasjonen og anvisingene ikke overholds, kan det medfrole elektrisk støt, brann og/eller alvorlige skader.
Oppbevar all sikkerhetsinformasjon og alle anvisninger for fremtidig bruk.
Lån bare ut elektroverktøyet dittSAM men med dissedokumentene.
4. Spesiell sikkerhetsinformasjon
Bruk horselvern. Ekspondering for stoy kan fore til horselstap.
Bruk stottehandtaket som folger med maskinen. Tap av kontroll kan fere til skader.
Maskinen må holds i de isolerte gripeflatene när du utfører arbeid der verktøyet kankommen til a treffe skjulte strømledninger eller maskinens egen nettkabel. Kontakt med
spenningsforende ledning kan sette metalldeler i maskinen under spening og fere til elektrisk stot.
Trekk stopselet ut av stikkontakten før alle former for innstilling, montering, vedlikehold og rengjoring.
Arbeid bare med riktig monter stottehandtak.
Hold alltid maskinen med begge hender i de to handtakene. Stå med god balanse og arbeid konsentrt.
Bruk alltid vernebriller, arbeidshansker, stovmaske og vernesko nár du arbeider med elektroverktoyet.
Bruk bare verktøy som er riktig montert. Kontroller at verktøyet er festet skikkelig ved ä trekke i det. (Verktøyet skal kinne beveges noen centimeter i aftial retning.)
Ved arbeid over bakkenivå: Kontroller at området nedenfor er tomt.
Ikke ta pa verktoyet eller deleri nærhen av verktoyet umiddelbart etter arbeidet, da det er svert varmt og kan forarsake brannskader pa huden.
Ledningen må alltid fores bakover og bort fra maskinen.
Skift ut stottehandtak som har skader eller sprekker. Ikke bruk maskiner med defekt stottehandtak.
Verktøyet må sikres mot forskyving eller á dreies med (f.eks. ved á stramme med tvinger).
Redusert stovbelastning:
ADVARSEL - Enkelte typ stov, som oppstar ved slipig med sandpapir, saging, sliping,
boring og andre arbeider, inneholder kjemikalier som kan fremkalle kreft, fodselssskader aller andre reproduksjonsskader. Eksempler på slike kjemikalier er:
-bly fra blyholdig maling,
-mineralstov fra murstein, sement og andermurermaterialer og
- arsen og krom fra kjemisk behandlet treverk.
Hvor stor risikoen fra disse stoffene er for deg,
avhenger av hvor ofte du utforer dette typen
arbeider. For a redusere belastningen fra slike
kjemikalier: arbeid i lokaler med god utlufting og
bruk alltid godkjent verneutstyr, som f.eks.
andemasker med spezialfilter for mikroskopiske
partikler.
Dette gjelder ogsa for stov fra andre typer materialer, som f.eks. enkelte typer treverk (som eik ell er bok), metaller og asbest. Andre kjente sykdommer er f.eks. allergiske reaksjoner. La ikke stov trenge inn i kroppen.
Folg de rutinene og nasjonale forskriftene som gjelder for omgang med materialer, personale, bruksomrade og -sted (f.eks. arbeidsvernbestemmelse, deponering).
Samle lose partikler der de oppstår; unngånedfelling i omgivelsene.
Bruk egnet tilbehør til spesielle arbeidsoppgaver Da hindrer du at partiklene havner i omgivelsene.
NORSKno
Brukegnet avsug.
Minimer stovbelastningen ved a:
- unngå Å rette partikkelstrømmen / utblåsingsluften fra maskinen mot deg selv eller andre, eller mot nedfelt støv,
- bruke et avsug og/eller en luftrenser,
- holde arbeidsplassen ren og godt utluftet. Feiing og blasing virvler opp stovet.
- Beskytteseklaer skal stovsuges aller vaskes. Ikke blas dem ut, bank aller borst dem.
5. Oversikt
Se side 2.
1 Strammekule*
2 Bøylehandtak (ekstrahandtak) *
3 S t ø ttehændtak
4 Vingeskrue (for innstilling av dybdeanslaget) *
5 Anslag for boredybde
6 Verktøylås
7 Innstillingsknapp
8 Metabo VibraTech (MVT): integrert dempesystem
9 Bryt erk napp
10 Tast for permanentkobling (kun driftstype meisling)
11 Händtak
12 Elektronikk-signaler
13 Driftsindikator (lyssignal nár strøm tilkoblet)
14 Tast for redisert slagkraft (for arbeid med myke materialer)
- avhengig av utstyr/modelell
6. Ta i bruk
Kontroller fbr suk at nettspenningen og nettfrekvensen pa typeskitet stemmer ens med strmnettets spesifikasjoner.
Sett alltid inn en jordfeilbryter (RCD) med maks. utloserström pa 30 mA.
Bruk kun skjoteledning med minimumstverrsnitt pa 1,5mm^2 . Skjoteledningen ma vare egnet for ytelsen til maskinen (se tekniske data). Ved bruk av kabelrull ma kabelen alltid rulles helt ut.
6.1 Montering av boyle- og stottehandtaket
Av sikkerhetsmessige hensyn ma du alltid bruke boylehandtaket (2) aller stottehandtaket
(3) som følger med.
MHEV...
Apne klemringen ved a vri strammekulen (1) mot venstre. Bøylehandtaket (2) kan stilles i onsket posisjon og onsket vinkel. Trekk til spennknappen.
KHEV....
Losne klemringen ved a vri stottehandtaket mot (3) venstre. Stottehandtaket kan festes i onsket vindel. Trekk stottehandtaket godt til.
7. Bruk
7.1 Innstilling av dybdeanslaget (kun for KHEV 5-40 BL)
Losne vingeskruen (4). Still inn dybdeanslaget pa onsket boredybde (5). Skru til vingeskruen (4) igjen.
7.2 Montere, ta ut verktoy
Rengjor verktoytangen forin settingsen og smor med vedlapt spezialfett (som tilbehocr: Best.nr. 6.31800)! Sett bare inn SDS-max-verktoy!
Montere verktoy:
Drei verktøyet og stikk det inn til det gär i ingrep.
Stikksagbladet lases automatisk.
Kontroller at verktøyet er festet skikkelig ved Å trekke i det. (Verktøyet skal kunne beveiges noen centimeter i aktial retning.)
Tautverktoyet:
Trekk verktoylasen (6) bakover (a) i pilens retning og ta ut verktoyet (b).
7.3 Stille inn driftsubtype og measelposisjon
Unngå skiftebevegelser på maskinen med fastspent meisel.
Innstillingsknappen (7) skal bare brukes nár motoren star stille.
Posisjon for a dreie meiselen i onsket posisjon.
Stille inn posisjon til meisel: Meiselen kan Iases i forskjellige posisjoner.
- Sett inn measelen.
Drei koblingsknappen (7) til onsket mellomposisjon N. - Drei meiselen til den er i onsket posisjon.
- Drei innstillingsknappen (7) til posisjonen
Drei pa meiselen til den gar i inngrep.
När meiselen er satt inn, skal maskinen utelukkende brukes til measling
7.4 Stille inn slagstyrke
Trykk pa tasten (14) for a ende slagkraften (og hastigheten). (Men icke mens motoren gär).
Tast (14) lyser: redusert slagkraft, redusert hastiget (ca. 70%
Tast (14) lyser nikke: maksimal slagkraft, hoy hastighet (100%)
Den riktige innstillingen er en erfaringssak.
Eksempel: Hvis materialet som skal bearbeides er mykt eller sprott eller minimal flising er viktig, skal du arbeide med "redusert slagkraft".
For bearbeiding av hardere materialer kan du bruke innstillingen "maksimal slagkraft".
7.5 Start og stopp
Kortvarig drift:
For a sla pā maskinen trykkes (9) bryteren.
For a sla av slippes bryteren (9).
Permanentkobling (kun meisling T:
For permanentkobling (kun ved meisling startes maskinen ved a trykke pa tasten (10). (Tasten (10) lyser.)
For a koble ut trykkkes tasten (10) pa nytt. (Tastes 10 lyser ikke lenger.)
Ved permanentkobling fortsetter maskinen a gā selv om den blir revet ut av hendene dine. Hold derfor alltid maskinen med begge hender i de to handtakene. Stā med god balanse og arbeid konsentrt.
7.6 Metabo VibraTech (MVT)
Gir arbeid med redusert vibrasjon som skaner leddene.
Trykk verken for lett aller for sterkt pa handtaket bak pa maskinen. I posisjonen i midten (8) reduseres vibrasjonen mest effektivt.
8. Rengjøring, vedlikehold
Derfor skal maskinen regelmessig stovsuges aller blaes godt ut med torr luft gjennom alle luftapningene. FOr dette gjores skal strommen kuttes til maskinene. BruK vernebrille og stovmaske.
Blinking - gjenstartspere
Nár strømmenkommentilbakeetter
strömbrudd, starter maskinen ikke av seg selv
pga. sikkerhetshensyn. Slå maskinen av og pa igjen.
Permanent lys - overbelastning
Ved lengre tids overbelastning av maskinen
I begrenses effektopptaket for a hindre videre farming av motoren.
La maskinen gå på tomgang inntil den er avkjølt og elektronikksignalet slukkes.
10. Tilbehør
Bruk kun originalt Metabo-tilbehør.
Bruk kun tilbehör som oppfyller kravene og spesifikasjonene som er nevnt i/DDne braupsanvisningen.
Se side 4.
A Omfattende meiselutvalg for varierte bruksomrader.
B Spesialfett (til smoring av verktoyinnstikkenden)
C Stovavsug
Det komplette tilbehorsprogrammet finner du pa www.metabo.com ell er i katalogen.
11. Reparasjon
Elektriske maskiner skal kun repareres av elektrofagfolk!
Ledningen må kun byttes ut av Metabo eller et autorisert kundeserviceverksted.
Hvis du har en Metabo-maskin som trenger reparasjon, kan du ta kontakt med en representant for Metabo. Adresser finner du pa www.metabo.com.
Du kan laste ned resvedelslister fra www.metabo.com.
12. Miljøvern
Folg nasjonale forskritter for miljøvennlig kassering og resirkulering av gamle maskiner, emballasjer og tilbehør.
Gjelder kun land i EU: Elektroverktøy skal ikke kastes i husholdningsavfallet! Iht. EU-direktiv 2002/96/EF om kasserte elektriske og elektroniskeprodukter (EE-avfall) og iverksettelse iht. nasjonal rett ma kassert elektroverktøysamles atskilt og brings til miljøvennlig gjenvinning.
13. Tekniske data
Forklaringer til opplysningene på side 3.
Med forbehold om endringer grunnet tekniske forbedringer.
P1 =Nominelt effektopptak
P2 =Utgangseffekt
n0 =Hastighet
D1 =Maks. bordiameter i betong med hammerbor
D_2 =Maks. bordiameter i betong med hammerborkroner
S_maks = Maksimal slagtall
W=Enkeltslagenergi
C = Antall measelpositionjoner
m = V e k t u t e
Måleverdier iht. EN 60745.
Maskin med beskyttelsesklasse II
Vekselstrøm
Angitte tekniske data kan variere (i henhold til degjeldende standardene).
A Utslippsverdier
Disse verdiene gjør det mulig a ansla emisjonen fra maskinen og a sammenlikne ulike verktøy. Avhengig av bruksbetingelsene, tilstanden til maskinen og verktøyet, kan den faktiske belastningen vare høyere eller lavere. Ta hensyn til arbeidspauser og perioder medindre belastning nr du vurderer. Fastsett sikkerhetstiltak for brukeren på grunn av tilpassede vurdereginsverdier, f.eks. organisatoriske tiltak.
Total svingningsverdi (vektorsum tre retninger) formidlet iht.EN 60745:
a_h,HD = Svingningsemisjonsverdi (hammerboring i betong)
NORSKno
a_h, Cheq = Svingningsemisjonsverdi (meisling)
K_h,HD/Cheq = Usikkerhet (vibrasjon)
L_pA(M) = malt lydtrykknivå iht 2000/14/EG i øret til bruker
L_WA(M) = m alt lydeffektnivá i henhold til 2000/14/EF
LwA(G) =garanterl lydeffektniva i henhold til 2000/ 14/EF
Under arbeid kan lydnivæt overskride 80 dB(A).
Bruk hørselsvern!
Original brugsanvisning
1. Overensstemmelseserklaering
-mineralsk stov fra mursten, cement og andrematerialer til murværk,og
frekvens på typeskittet er i overensstemmelse med data for din strømforsyning.
Reducerer vibrationer og skaner dermed leddene.
Tryk maskinen haverken for let ellr for hardt ind med det bagerste greb. Vibrationerne reduceres is aen den midterste position (8).
