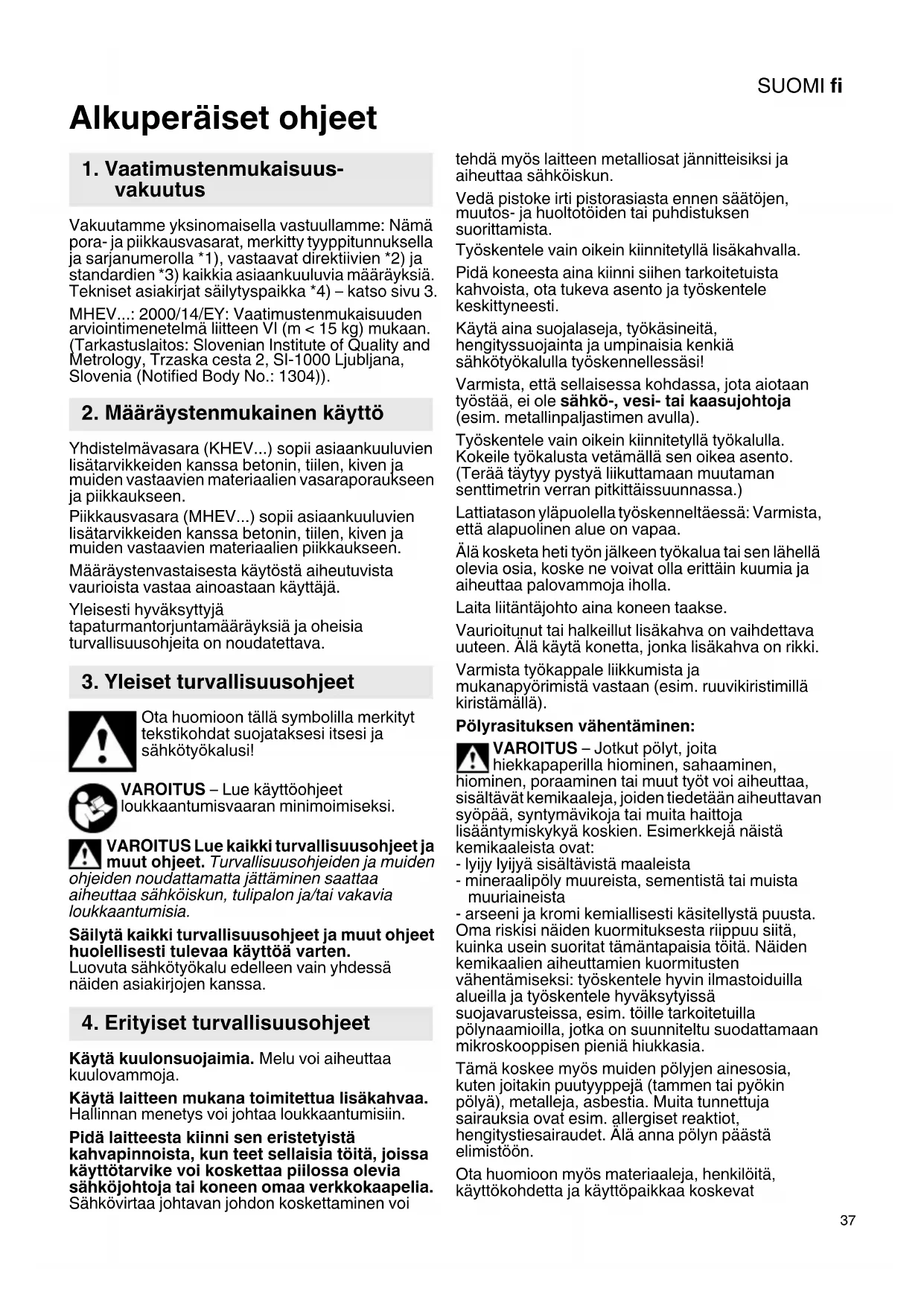

KÄYTTÖOHJE MHEV 5 BL METABO
fi Alkuperäiset ohjeet 37
Elektronische signaalindicatie (12)
Knipperen - bescherming gegen hernieuwd starten
1. Vaatimustemmukaisuusvakuutus
Vakuutamme yksinomaisella vastuullamme: Namäpora- ja piikkausvasarat, merkitty typpitunnuksella ja sarjanumerolla *1), vastaavat direktiivien *2) ja standardien *3) kaikkia asiaankuulvia märäyksiä Tekniset asiakirjat sailytyspaikka *4)- katso sivu 3.
MHEV....: 2000/14/EY: Vaatimustemukaisuuden arvointimenetelmä liitteen VI (m < 15 kg) mukaan. (Tarkastuslaitos: Slovenian Institute of Quality and Metrology, Trzaska cesta 2, SI-1000 Ljubljana, Slovenia (Notified Body No.: 1304)).
2. Määräystenmukainen käytto
Yhdistelmavasara (KHEV...) sopii asiaankuuluvien lisātarvikkeiden kanssa betonin, tiilen, kiven ja muiden vastaavien materiaalien vasaraporaukseen ja piikkaukseen.
Piikkausvasara (MHEV...) sopii asiaankuuluvien lisātarvikkeiden kanssa betonin, tiilen, kiven ja muiden vastaavien materiaaalien piikkaukseen.
Märäystenvastaisesto käytösta aiheutuvista vauroiosta vastaa ainoastaan käytäjä.
Yleisesti hyväksyttyä
tapaturmantorjuntamaaäryksiä ja oheisia turvallisuusohjeita on noudatettava.
3. Yleiset turvallisuusohjeet
Ota huomioon tällä symbolilla merkityt tekstikohdat suojataksesi itsesi ja sahkötyokalusi!
ROITUS - Lue käyttoohjeet
kkaantumisvaaran minimoimiseksi.
VAROITUS Lue kaikki turvallisuusohjeet ja muut ohjeet. Turvallisuusohjeiden ja muiden ohjeiden noudattamatta jattaminen saattaa aiheuttaa sahkoiskun, tulipalon ja/taivakavia loukkaantumisia.
Säilytä kaikki turvallisuusohjeet ja muut ohjeet huolellisesti tulevaa käyttoä varten. Luovuta sahkötyokalu edelleen vain yhdessä näiden asiakirjojen kanssa.
4. Erityiset turvallisuusohjeet
Käytä kuulonsuojaimia. Melu voi aiheuttaa kuulovammoja.
Käytä laiteen mukana toimitettua lisakahvaa. Hallinnan menetys voi johtaa loukkaantumisiin.
Pidä laitteesta kiinni sen eristetyistä
kahvapinnoista, kun teet sellaisia toitä, joissa
käytötarvike voi koskettaa piilossa olevia
sähköjohtoja tai koneen omaa verkkokaapelia.
Sahkövirtaa johtavan johdon koskettaminen voi
tehdä myös laitteen metalliosat jannitteisiksi ja aiheuttaa sahköiskun.
Vedä pistoke irti pistorasiasta ennen säätöjen, muutos- ja huoltotöiden tai puhdistuksen suorittamista.
Työskentele vain oikein kiinnitetyllä lisakahvalla.
Pidä koneesta aina kiinni siihen tarkoitetuista kahvoista, ota tukeva asento ja työskentele keskittyneesti.
Käytä aina suojalaseja, työkäsineitä, hengityssuojainta ja umpinaisia kenkä sahkötyokalulla työskennellessäsi!
Varmista, etta sellaisessa kohdassa, jota aiotaan tyostaa, ei ole sahk-, vesi- tai kaasujohtoja (esim. metallinpaljastimen avulla).
Työskentele vain oikein kiinnitetyllä tyokalulla.
Kokeile tyokalusta vetamalla sen oikea asento.
(Teraa taytyy pystya likuttamaan muutaman senttimetrin verran pitkittaissunnassa.)
Lattiatason ylapuolella tyoskenneltäessä: Varmista, etta alapuolin alue on vapaa.
Alä kosketa heti työn jälleen työkalua tai sen lähellä olevia osia, koske ne voivat olla erittäin kuumia ja aiheuttaa palovammoja iholla.
Laita liitäntäjoht aina koneen taakse.
Vaurioitunut tai halkeillut lisakahva on vaihettava uuteen. Alä kayta konetta, Jonka lisakahva on rikki.
Varmista tyokappale likkumista ja mukanapyorimista vastaan (esim. ruuvikiristikillä kirstamalla).
Pölyrasituksen vähentäminen:
VAROITUS - Jotkut polyt, joita hiekkapaperilla hiominen, saha
hiominen, poraaminen tai muut tyot voi aiheuttaa, sisaltavt kemikaaleja, joiden tiedetaaan aiheuttavan syopaa, syntymavikoja tai muita Haittoja lisaantymiskykya koskien. Esimerkkejnaista kemikaaleista ovat:
- lyijy lyijya sisaltavista maaleista
-mineraipoly muureista, sementista tai muista muuraineista
- arseeni ja kromi kemialisesti kasetellysta puusta. Oma riskisi naiden kuormitukstesta riippuu siitta, kuinka usein suoritat tamantapaisia toitta. Naiden kemikaalien aiheuttamien kuormitusten vahentamiseksi: tyoskentele hyvin ilmastoiduilla alueilla ja tyoskentele hyväksyissä suojavarusteissa, esim. toille tarkoitetuilla polynaamioilla, jotka on suunniteltu suodattamaan mikroskooppisen pieniä hiukkasia.
Tämä koskee myös muiden polyjen ainesosia, kuten joitakin puutyyppejä (tammen tai pyokin polyä), metalleja, asbestia. Muita tunnettuja sairauksia ovat esim. allergiset reaktiot, hengitystiesairaudet. Alä anna polyn päästä elimistöön.
Ota huomioon myos materiaialeja, henkiloita, kaytokoohdetta ja kayttopaikkaa koskevat
SUOMlfi
maaraykset ja kansalliset direktiivit (esim. tyosuojelumaaraykset, havittaminen).
Keräa hiukkaset niiden muodostumispaikassa, alä levita niitta ympäristöön.
Käytä erityisiin työtehtäviin soveltuvia lisavarusteita. Nain vähennat ymparistöön hallitsemattomasti leviävien hiukkasten märäa.
Käytä sopivaa polynimuria.
Vahennä polyn muodostumista seuraavasti:
- Alä suuntaa vapautuvia hiukkasia ja koneen poistoilmaa itseasi, lahella olevia henkilöitta tai keräantynytta polyä pain.
- Käytä imuria ja/tai ilmanpuhdistinta.
- Tuuleta työpiste hyvin ja pidä puhtaana imuroimalla. Lakaisemin tai puhaltaminen levittää polyä.
- Imuroi tai pese suojavaatteet. Älä puhalla, pudista tai harjaa niitta.
5. Yleiskuva
Katso sivu 2.
1 Kirstysnuppi *
2 Sankakahva (lisakahva)
3 Lisakahva
4 Siipiruuvi (poraussyvyden rajoittimen saatöän)
5 Poraussyvydyen rajoitin
6 Tyokalun Iukitus
7 Kytkentän uppi
8 Metabo VibraTech (MVT): integroitu vaimennusjarjestelma
9 P a i n o k y t k i n
10 Painike kestokytkentaan (vain käytötavassa piikkaus)
11 Kahva
12 Elektroniikan signaalinäytto
13 Kayttotilanaytto (valosignaali verkkojannitteen ollessa paallä)
14 Painike rajoitetulle iskuvoimalle (tyoskennellessa pehmean materiaalin kanssa)
- mallista, varustuksesta riippuvainen
6. Kayttoönotto
Vertaa ennen käytöönottoa, etta tyyppikilvessä ilmoitettu verkkojännite ja verkkotaajus vastaavat paikallisen sahköverkon arvoja.
Kytke aina ensin eteen FI-suojakytkin (RCD), Jonka maksimilaukeamisvirta on 30mA
Käytä ainoastaan jatkojohtoa, jonka
vahimmäishalkaisija on 1,5 mm². Jatkojohdon on
vastattava koneen tehonottoa (vrt. tekniset tiedot).
Johtovyyhtä käytettäessä kelaa johto aina
kokonaan auki.
6.1 Sanka- tai lisakahvan asentaminen
Käytä turvallisuussyista aina oheista sankakahvaa (2) tai lisakahvaa (3).
MHEV....
Avaa lukkorengas kiertamalla kirstysnupista (1) vasemmalle. Sankakahva (2) voidaan kilinnittaa paikalleen haluttuun kohtaan ja haluttuun kulmaan. Kirista kirstysnuppia voimakkaasti.
KHEV....
Avaa lukkorengas kiertamalla lisakahvasta (3) vasemmalle. Lisakahva voidaan kiinnittaa haluttuun kulmaan. Kiristä lisakahva pitavasti paikalleen.
7. Kaytto
7.1 Poraussyvyden rajoittimen saatö (vain mallissa KHEV 5-40 BL)
Avaa siipiruvi (4). Säädä poraussyvyyden rajoitin (5) haluamallesi poraussyvyydelle. Kirista siipiruvi (4) jälleen.
7.2 Tyokalun asettaminen, poistaminen
Puhdista tyokalun kiinnityspaaenen kayttoa ja voitele se mukanaolevalla erikoisrasvalla (lisatarvikkeena: tilausnro 6.31800)! Kayta vain SDS-max tyokaluja!
Tyokalun asettaminen:
Kännä tyokalua ja pistä se paikalleen kunnes se lukittuu. Tyokalu lukittuu automaattisesti.
Kokeile tyokalusta vetamalla sen oikea asento. (Teraa taytyy pystya likuttamaan mutaman senttimetrin verran pitkittaisuunnassa.)
Poista käytövaruste:
Vedä terän lukitusta (6) nuolen suuntaan taaksepäin (a) ja ota terä pois (b).
7.3 Kayttotavan ja piikkausasennon saatö
Välta vivun liikkeitä koneella, kun piikkausterä on paikallaan.
Käytä kytkentänuppia (7) vain silloin, kun moottori on pysaytety.
Haluttu käytöta voidaan valita käantämälä kytkentänupista (7).
Vasaraporaus (vain malleissa KHEV...)
Piikkaus
N Piikkausterän asennon kaantaminen haluttuun asentoon.
Piikkausterän asennon saatö: Terä voidaan
kiinnittä eri asentoon.
- Laita terä paikalleen.
- Kännä kytkentänuppi (7) väljasentoon .N
- Kaannä piikkausteraa, kunnes se on haluamassasi asennossa.
-Kaannkytkentanuppi (7) asentoon - Kännä piikkausterä, kunnes se lukittuu paikalleen.
Kun piikkausterä on kiinnitetty koneeseen, konetta saa kayttä vain Piikkaukseen.
7.4 Iskuvoimakkuudenaatö
Painiketta (14) painamalla voit muuttaa iskuvoimakkuutta (ja pyorimisnopeutta) (ei kuitenkaan moottorin kaydessa).
Painike (14) palaa: rajoitetu iskuvoimakkuus, rajoitetu pyorimisnopeus (noin 70%
Painike (14) ei pala: maksimaalinen iskuvoimakkuus, korkea pyorimisnopeus (100%)
Oikea saatroiippuu kokemuksesta. Esimerkki: kun haluat tyostaa pehmeita ja hauraita materiaialeja tai murtaa pintaa varovasti, aseta kytkin asentoon "rajoitetu iskuvoimakkuus".
Kovempien materiaalien käsittelyyn käytä asetusta "maksimaalinen iskuvoimakkuus"
7.5 Paalle-/poiskytkeminen
Hetkellen käytön pällekytkeminen:
Koneen paällekytkemiseksi paina painokytkintä (9).
Kytke pois päältä vapauttamalla painokytkin (9).
Kestokytkentä (vain käytötavassa piikkaus
Kestokytkentaa (vain kayttotavassa piikkaus varten kone voidaan kytkea paalle painiketta (10) painamalla. (Painike (10) palaa.)
Sammuta kone painamalla uudelleen painiketta (10). (Painike (10) ei pala enaa.)
Jatkuvassa kytkennässa kone käy edelleen, vaikka se paasisi riistäytymän käsista. Sen vuoksi laitteen kahvoista on aina pidettävi kiinni, otettava tukeva asento ja työskenneltävä keskittyneesti.
7.6 Metabo VibraTech (MVT)
Vahemman kasiin kohdistuva tärinaa ja siten nivelille ystavallinen työskently.
Alä paina konetta takakahvasta liian kevyesti tai lian kovaa. Keskiasennossa (8) tärinä vahennetaan kaikkein tehokkaimmin.
8. Puhdistus, huolto
Imuroi sahkolaitteiden ilmakanavat saannollisesti, usein ja huolellisesti tai puhalla puhtaaksi kuivalla ilmalla. Irrota sahkolaite ensin energiansaannista ja kaytä suojalaseja ja hengityksensuojainta.
9. Häiriöden korjaus
Elektroniikan signaalinäytto (12)
Merkkivalo vilkkuu - suoja
uudelleenkäynnistymista vastaan
Kun kone saa taas virtaa sahkokatkoksen jalkeen, viel paallekytketty kone ei turvallisuussyistä kaynnisty itsestaan. Sammuta kone ja kaynnista uudelleen.
Merkkivalo palaa jatkuvasti - ylikuormitus
Jos kone on pitemmän aikaa jatkuvasti
ylikuormitettuna, sen ottoteho alenee ja
valtytaan moottorin sallitun lampotilan ylltämiselta.
Anna koneen käydä kuormittamattomana, kunnes kone on jähtynyt ja elektroniikan signaalinäytto sammuu.
10. Lisātarvikkeet
Käytä ainoastaan alkuperäisia Metabon lisātarvikkeita.
Käytä vain sellaisia lisātarvikkeita, jotka tāyttāvāt
tassā kāyttöoppaassa ilmoitetut vaatimukset ja
ominaistiedot.
Katso sivu 4.
A Monipuolinen porantera- ja piikkausteravalikoima mitä erilaisimiin käytösovelluksiin.
B Erikoisrasva (tyokalun kiinnityspäiden voitelemiseen)
C Imurointijarjestelmä
Lisātarvikkeiden tāydellisen valikoiman lōydat osoitteesta www.metabo.com tai luettelosta.
11. Korjaus
Sahkötyokalujen korjaustöitä saavat suorittaa ainoastaan sahköalan ammattilaiset!
Liitäntäjohdon saa vaihtaa vain Metabo tai sen valtuuttama korjaamo.
Jos Metabo-sahkötyokalusi tarvitsevat korjausta, ota yhteyttä Metabo-edustajaan. Katso osoitteet osoitteesta www.metabo.com.
Varaosaluettelot voit ladata osoitteesta www.metabo.com.
12. Ympäristönsuojelu
Noudata käytösta pointettujen koneiden, pakkausten ja lisātarvikkeiden ymparistóystavallista havittamista ja kierratysta koskevia kansallisia märäyksiä.
Vain EU-maille: Alä havità sahkötyokaluja kotitalousjatteiden mukana! Kaytosta poistettuja sahkö- ja elektroniikkalaitteita koskevassa EU-direktiivissä 2002/96/EY ja maakohtaisissa lakimäräyksissä on saadetty, etta kaytostä poistetut sahkötyokalut on kerattäva erikseen talteen ja toimitettava ymparistoä saastävaan kierrätkyseen.
13. Tekniset tiedot
Siltykset sivulla 3 annetuille tiedoille.
Pidätämme oikeuden teknisen kehityksen vaatimien muutoksien tekemiseen.
n0 =kierrosluku kuormittamattomana
D1 =porauksen maksimihalkaisija betoniin vasaraporanterill
D_2 =porauksen maksimihalkaisija betoniin vasaraporakruunuilla
s_ = maks.iskuluku
SUOMlfi
W=yksittäisisikuvoima
C=teran asentojen määrä
m =paino ilman verkkjohohtoa
Mittausarvot ilmoitettu EN 60745 mukaan.
Sujoausluokan II kone
Vaihtovirta
Annetut tekniset tiedot ovat toleranssien mukaisia (vastaavat asianomaisia voimassa olevia standardeja).
Päastöarvot Nama arvot m
Näm arvot mahdollistavat sahkötyokalun
päästöjen arvioimisen ja erilaisten sahkötyokalujen
keskinäisen vertailun. Kulloisistakin
käytölosuhteista, sahkötyokalun tai terien
kunnosta riippuen todellinen kuormitus voi olla
kyseisiä arvoja suurempi tai pienempi. Ota
arvioinnissa huomioon työtauut ja vähäsemmän
kuormituksen jakots. Määritä näm tekijät
huomioden arvioitjen arvojen perusteella
käytäjan suokaamiseen vaadittavat toimenpiteet
esim. työnjärestelyyn liittyvat toimenpiteet.
Värähtelyn kokonaisarvo (kolmen suunnan vektorisumma) mitattu EN 60745 mukaisesti:
ah, HD =varhelyn sateilyarvo (vasaraporaus betoniin)
a_h Cheq varahtelyarvo (piikkaus)
K_h,HD / Cheq = epavarmuus (varahtely)
Tyypillinen A-painotettu aanitaso:
Käytöss melutasö voi ylltää 80 dB (A).
