MHEV 5 BL - Hammer METABO - Gratis brugsanvisning og manual

Produkttype	Mejselhammer
Mærke	Metabo
Model	MHEV 5 BL
Primær anvendelse	Mejsling i beton, mursten, sten og lignende materialer
Vibrationsdæmpningssystem	Metabo VibraTech (MVT)
Værktøjsholder	SDS-max
Ekstra håndtag	Ja, justerbart bøjlehåndtag
Justering af slagkraft	Ja, reduktionsknap (ca. 70% kraft)
Permanent aktivering	Ja, i mejseltilstand (aktiveringsknap)
Elektronisk indikator	Beskyttelse mod genstart og overbelastning
Smøring	Metabo specialfedt til værktøjsskaft
Lydniveau	Kan overstige 80 dB(A) – brug høreværn
Beskyttelsesklasse	II (dobbelt isolering)
Strømforsyning	Vekselstrøm, spænding og frekvens iht. typeskilt
Anbefalet forlængerledning	Minimumtværsnit 1,5 mm²
Fejlstrømsbeskyttelse	Brug et fejlstrømsrelæ (RCD) 30 mA
Vedligeholdelse	Rengør regelmæssigt ventilationsåbningerne med tør luft
Kompatible tilbehør	Mejsler, støvsugningssystem (original Metabo)
Reparationer	Forbeholdt en elektriker eller autoriseret Metabo-service
Vægt	Ca. 5-6 kg (uden kabel)
Dimensioner	Ikke specificeret i brugsanvisningen

Ofte stillede spørgsmål - MHEV 5 BL METABO

Hvordan monteres værktøjet på MHEV 5 BL hammeren ?

Rengør og smør værktøjets skaft med Metabo specialfedt. Drej værktøjet og skub det indtil stop i SDS-max værktøjsholderen. Kontroller fastgørelsen ved at trække i værktøjet; det skal kunne bevæge sig et par centimeter aksialt.

Hvordan justeres slagkraften ?

Tryk på knappen (14) med motoren stoppet. Hvis den er tændt, reduceres kraften til ca. 70% for bløde materialer. Slukket, er kraften maksimal (100%). Tilpas efter materialet.

Hvad betyder blinken fra den elektroniske indikator (12) ?

En blink indikerer genstartbeskyttelse efter strømafbrydelse. Sluk og tænd maskinen igen for at fortsætte arbejdet.

Hvordan bruges permanent aktivering i mejseltilstand ?

Tryk på knappen (10) efter at have startet maskinen i mejseltilstand. Knappen lyser, og maskinen kører kontinuerligt. For at deaktivere, tryk på knappen (10) igen. Bemærk: Hold altid maskinen med begge hænder.

Hvordan justeres mejslen position ?

Indsæt mejslen. Drej kontrolknappen (7) til mellemposition N. Drej mejslen til den ønskede position, og drej derefter knappen (7) til mejsleposition. Drej mejslen, indtil den klikker på plads.

Hvad er Metabo VibraTech (MVT) systemet ?

Det er et integreret dæmpningssystem, der reducerer vibrationer for at skåne leddene. For optimal effekt, spænd ikke baghåndtaget for hårdt, og hold det i midterposition (8).

Hvilket tilbehør kan jeg bruge med MHEV 5 BL ?

Brug udelukkende originalt Metabo-tilbehør i henhold til specifikationerne: SDS-max mejsler, specialfedt (ref. 6.31800) og passende støvsugningssystem.

Hvordan vedligeholdes hammeren ?

Tag stikket ud af maskinen. Bær beskyttelsesbriller og maske. Støvsug eller blæs regelmæssigt ventilationsåbningerne med tør luft for at undgå støvophobning.

Hvad er de vigtigste sikkerhedsforskrifter ?

Bær altid høreværn, beskyttelsesbriller, handsker og støvmaske. Brug det ekstra håndtag. Kontrollér, at der ikke er elkabler i arbejdsområdet. Tag stikket ud før justering.

Hvad gør jeg, hvis maskinen stopper på grund af overbelastning ?

Den elektroniske indikator (12) forbliver konstant tændt. Lad maskinen køle af i tomgang, indtil indikatoren slukkes. Reducer derefter arbejdsbelastningen.

BRUGSANVISNING MHEV 5 BL METABO

Anvand de stddhandtag som medfoljer maskinen. Du kan skada dig om du tappar kontrollen over maskinen.

Byt ut skadade aller spruckna stodhandtag. Anvand aldrig maskinen med trasigt stodhandtag.

overensstammer med den natstrom du skanvanda.

6.1 Montera bygel- resp. stödhandtaget

Kontroller at det ikke finnes strøm-, vann- eller gassledninger pa stedet der du skal arbeide (for eksempel ved hjelp av en metalldetektor).

Ved à drei på innstillingsknappen (7) kan du velge onsket driftsmodus.

Slagboring (kun for KHEV)

Meisling

Typiske A-veide lydnivær:

LpA =Lydtrykknivä

LWA =Lydeffektniva

K_pA K_WA = Usikkerhet (lydniva)

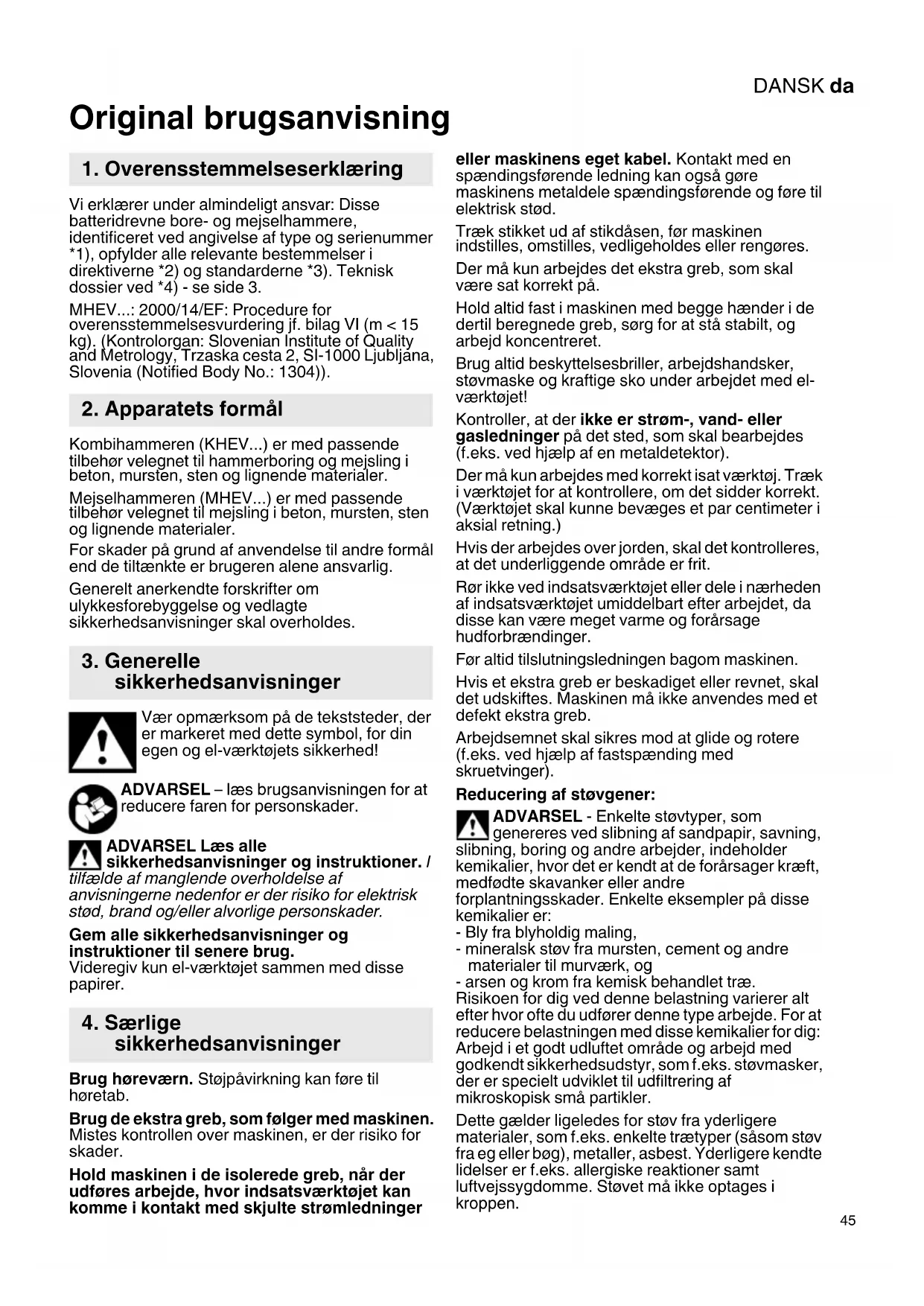

Vi erklærer under almindeligt ansvar: Disse batteridrevne bore- og/mejselhammere, identificeret ved angivelse af type og serienummer *1), opfylder alle relevante bestemmelier i direktiverne *2) og standarderne *3). Teknisk dossier ved *4)-se side 3.

MHEV...: 2000/14/EF: Procedure for overensstemmelsesvurdering jf. bilag VI (m < 15 kg). (Kontrolorgan: Slovenian Institute of Quality and Metrology, Trzaska cesta 2, SI-1000 Ljubljana, Slovenia (Notified Body No.: 1304)).

2. Apparatets formal

Kombihammeren (KHEV...) er med passende tilbehør velegnet til hammerboring og mejsling i beton, mursten, sten og lignende materialer.

Mejselhammeren (MHEV...) er med passende tilbehør velegnet til mejsling i beton, mursten, sten og lignende materialer.

For skader på grund af anvendelse til andre formål end de tiltænkte er brugeren alene ansvarlig.

Generelt anerkendte forskritter om ulykkesforebyggelse og vedlagte sikkerhedsanvisninger skal overholds.

3. Generelle sikkerhedsanvisninger

Vær opmaerksom pa de tekststeder, der er markeret med dette symbol, for din egen og el-værktogets sikkerhed!

ADVARSEL - Iaes brugsanvisingen for at reducere faren for personskader.

ADVARSEL Læs alle sikkerhedsanvisninger og instruktioner. /

tilfelaIde af manglende overholdelse af anvisningerne nedenfor er der risiko for elektrisk stod, brand og/eller alvorlige personskader.

Gem alle sikkerhedsanvisninger og instruktioner til senere brug.

Videregiv kun el-vaerktoget sammen med disse papirer.

4. Særlige sikkerhedsanvisninger

Brug horevær. Stojpavirkning kan.fore til horetab.

Brug de ekstra grep, som folger med maskinen. Mistes kontrollen over maskinen, er der risiko for skader.

Hold maskinen i de isolerede greb, narr der udfores arbejde, hvor indsatsværktøjet kan komme i kontakt med skjulte strømledninger

eller maskinens eget kabel. Kontakt med en spændingsførende ledning kan øgså gore maskinens metaldele spændingsførende og føre til elektrisk stød.

Træk stikket ud af stikdåsen, for maskinen indstilles, omstilles, vedligeholds eller rengøres.

Der mä kun arbejdes det ekstra greb, som skal vare sat korrekt på.

Hold altid fast i maskinen med begge hænder i de dertil beregnede grep, sorg for at stå stabilt, og arbejd koncentreret.

Brug altid beskyttelsessbriller, arbejdshandsker, stovmaske og kraftige sko under arbejdet med elværktoget!

Kontroller, at der ici er strom-, vand-ller gasledninger pa det sted, som skal bearjejdes (f.eks. ved hjaelp af en metaldetektor).

Der mä kun arbejdes med korrekt isat værktøj. Træk i værktøjet for at kontrollere, om det sidder korrekt. (Værktøjet skal kinne bevæges et par centimeter i aksial retning.)

Hvis der arbejdes over jorden, skal det kontrolleres, at det underliggende omrade er frit.

Rör ici've indsatsværktøj etller dele i nærheden af indsatsværktøj umiddelbart after arbejdet, dappe kan vare meget varme og forårsage hudforbrændinger.

Før altid tilslutningsledningen bagom maskinen.

Hvis et ekstra greb er beskadiget aller revnet, skal det udskiftes. Maskinen ma ikke anvendes med et defekt ekstra greb.

Arbejdsemnet skal sikres mod at glide og rotere (f.eks. ved hjælp af fastspænding med skruetvinger).

Reducering af stovgener:

ADVARSEL - Enkelte stovtyper, som genereres ved slimning af sandpapir, savning, slimning, boring og andre arbejder, indeholder kemikalier, hvor det er kendt at de forarsager kraft, medfodte skavanker aller andre forplantningsskader. Enkelte eksempler på disse kemikalier er:

• Bly fra blyholdig maling,

• arsen og krom fra kemisk behandlet træ.
  Risikoen for dig ved davon belastning varierer alt after hvor ofte du udforer denne type arbejde. For at reducere belastningen med disse kemikalier for dig: Arbejd i et godt udluftet omrade og arbejd med godkendt sikkerhedsdudstyr, somf.eks.stovmasker, der er specielt uvdviklet til udfiltrering af mikroskopisk sma partikler.

Dette gelder ligeledes for stov fra yderligere materialer, som f.eks. enkelte trætyper (sasom stov fra eg eller bog), metaller, asbest. Yderligere kende lidelser er f.eks. allergiske reaktioner samt luftvejssygdomme. Stovet pågressive optages i kroppen.

DANSKda

Overhold de gældende direktiver og nationale forskrifter, der gælder for dit materiale, personale, anvendelseformål og -sted (f.eks. sundheds- og sikkerhedsregler, bortskaffelse).

Opfang partiklerne på oprindelsesstedet, undgå aflejringer i omgivelsenerne.

Brug egnet tilbehør til specielt arbejde. Således nær faerre partikler ukontrollerer ud i miljoet.

Anvend en egnet stovudsgninq.

Stovbelastningen kan reduceres på folgende manners:

• Ret/DDke partikler, der kommer ud, og maskinens udluftningsstrøm mod dig selv eller personer, der befinder sig i nærheden, eller pa aflejret stov,
• Anvend et udsugningsanlaeg og/eller en luftrenser.
• sorg for god ventilation på arbejdspladsen og hold den ren vha. stovudsgnning. Fejning eller blaesning hvirvler stov op.
• Støvsug eller vask beskyttesestøj. Undgå udblaesning, bankning eller børstning.

5. Oversigt

Se side 2.

1 Spændeknop
2 Bøjlegreb (ekstra greb) *
3 Ek stragre b*
4 Vingeskrue (til indstilling af boreydbyeanslaget)

5 Boredy bdeanslag
6 Værktøjslås
7 Betjeningsknap
8 Metabo VibraTech (MVT): integreret daempningssystem
9 Trykknap
10 Tast til kontinuereg tænding (kun i driftstypen Mejsling)
11 Händtag
12 Elektronik-signalindikator
13 Driftsindikator (lyssignal ved tilgengelig netspænding)
14 Tast for reduceret slagstyrke (til arbejder i blodt materiale)
* afhaengigt af model, afhaengigt af udstyr

6. Idriftsættelse

För du tager maskinen i brug, skal du

kontrollere, at den angivne netspænding og

Man skal altid sikre med et FI-relae (RCD) med en maks. brydestrøm pa 30 mA.

Brug kun forlengerkabler med et minimumstværnsit pa 1,5 mm². Forlengerkablerne skal passage til maskinens optagne effekt (jf.

Tekniske data). Hvis der anvendes en kabelrulle, skal kabinet altid rulles helt ud.

6.1 Montering af bojlegreb eller ekstra greb

Af sikkerhedsmæssige ársager skal det medleverede bogjlegreb (2) eller ekstra greb (3) anvendes.

MHEV...

Løsn klemringen ved at dreje spændeknuppen (1) mod venstre. Bøjlegrebet (2) kan anbringes i den onskede position og vinkel. Spænd spændeknuppen kraftigt til.

KHEV....

Løsn klemringen ved at dreje det ekstra greb (3) mod venstre. Det ekstra greb kan anbringes i den ønskede winkel. Stram det ekstra greb godt til.

7. Anvendelse

7.1 Indstilling af dybdestop

(kun ved KHEV 5-40 BL)

Løsn vingeskruen (4). Indstil boreydbyeanslaget (5) til den ønskede boreydbye. Spænd vingeskruen (4)igen.

7.2 Isæting og aftagning af værktøj

Rens værktjets indstiksende, før det sættes i, og smør det med den medfolgende

specialfedit (som tilbehør: bestill.nr. 6.31800)! Der ma kun anvendes SDS-max værktøj!

Isætning af værktøj:

Drej værktoget, og stik det i, indtil det gär i hak.

Værktoget Iases automatisk.

Traek i værktoget for at kontrollere, om det sidder korrekt. (Værktoget skal kinne

bevæges et par centimeter i aktial retning.)

Fjernelse af værktog:

Træk værktogslasen (6) bagud i pilens retning (a), og tag værktoget af (b).

7.3 Indstilling af modus og mejslens position

Undgå loftebevægelser med maskinen, narr mejslen er sat i.

Drej kun betjeningsknappen (7), nár motoren er stär stille.

Ved at dreje på betjeningsknappen (7) kan den onskede modus indstilles.

Hammerboring (kun ved KHEV...)

Mejsling

Stilling for at kunne dreje mejslen til den onskede position.

Indstilling af mejslens position: Mejslen kan fastlases i forskellige positior.

• Saet mejslen i.
• Drej betjeningsknappen (7) til midterposition N
• Drej mejslen, indtil den er i den onskede position.
• Drej betjeningsknappen (7) hen pa
  -Drej mejslen, sa den gär i hak.

Nár mejslen anvendes, ma maskinen kun drives i driftstilstanden mejsling

7.4 Indstilling af slagstyrke

Ved tryk på tasten (14) kan du ændre slagstyrken (og omdrejningstallet), (dog ikke mens motoren kører).

Tasten (14) lyser: Reduceret slagstyrke, reduceret omdrejningstal (ca. 70%

Tasten (14) lyser icke: Maksimal slagstyrke, hjojt omdrejningstal (100%)

Rigtig indstilling er en erfaringssag. Eksempel: Hvis der forarbejdes blode, sarte materialer eller hvisevt. brist skal holdes pa et lavtiveau, skal du arbejde med "reduceret slagstyrke".

Til forarbejdning af hardsre materialer skal du anvende indstillingen "maksimal slagstyrke".

7.5 Til-/frakobling

Kortvarig tikkobling:

For at taende maskinen, kal afbryderen (9) trykkes ned.

For at slukke maskinen, skal afbrydergrebet (9) slippes.

Kontinuerlig taending (kun i driftstypen Mejsling T.

For kontinuierlig tænding (kun i driftstypen Mejsling Tkan maskinen tændes ved tryk pa tasten (10). (Tasten (10) lyser.)

For at slukke skal man trykke pa tasten (10) ingen. (Tasten (10) lyser icke laengere.)

Ved fast tilkobling körer maskinen ögså videre, hvis den rives ud af帽子. Hold derfor altid fast i maskinen med begge hænder i de dertil beregnede greb, sorg for at stä stabilt og arbejd koncentreret.

7.6 Metabo VibraTech (MVT)

Stovsug el-værktøj regelmaessigt, ofte og grundigt gennem alle ventilationsabninger erler blæs dem ud med tør luft. Afbryd el-værktøj forinden fra energiforsyningen og brug herved beskyttesesbriller og støvmaske.

Blinken - Beskyttelse mod genstart
När spændingen kommt igen after

• stromafbrydelse, starter den stadig tilsluttede maskine af sikkerhedstekniske arsager icike af sig selv. Sluk maskinen og taend den igen.

Vedvarende lys - Overbelastning

Ved en længerevarende overbelastning af maskinen begraenses energiforbruget og

dermed undgår en yderligere, ikke tilladt opvarmning af motoren.

Lad maskinen korei tomgang, indtil den er afkølet og elektronik-signalindikatoren slukkes.

10. Tilbehør

Brug kun originalt Metabo-tilbehør.

Brug kun tilbehør, der opfylder de krav og specifikationer, som er angivet i/DDne brugsvejledning.

Se side 4.

A Omfattende bor- og seinensortiment til forskellige anvendelsesformål.
B Specialfedit (til smoring af værktjets indstiksender)
C Stovudsgningsssystem.

Det komplette tilbehorsprogram vindes pa www.metabo.com eller i kataloget.

11. Reparation

Reparationer pa el-værktjoer ma kun udfores af en elektriker!

Stikledningen mä kun udskiftes af Metabo eller et autoriseret kundeserviceværksted.

Henvend dig til din Metabo-forhandler, nár du skal have repareret dit Metabo el-værktøj. Adresser vindes på www.metabo.com.

Reservedelslieter kan downloads pa www.metabo.com.

12. Miljøbeskyttelse

Overhold de nationale regler om miljovenlig bortskaffelse og genbrug af udtjente maskiner, emballage og tilbehør.

Kun for EF-lande: El-vaerktj ma ikke smides i husholdningsaffaldet! I henhold til det europæiske direktiv 2002/96/EF om affald af elektrisk og elektronisk udstyr og gennemførelsen i national lovgivning skal brugte el-vaerktjoer indsamles adskilt og afleveres miljørigtigt til genbrug.

13. Tekniske data

Forklaringer til oplysningerne pa side 3.

Forbeholdt aendringer som ffolge af tekniske fremskridt.

P1 =nominal optagen effekt

P2 =afgiven effekt

n0 =tomgangshastighed

D1 =maks. bore diameter i beton med hammerbor

D_2 =maks. bore diameter i beton med hammerborekroner

smax =maks.slagtal

W=enkeltslagenergi

C = antal mejselpositioner

m = vægt.uden netkabel

Disse værdier gør det muligt at bestemme elværktøjets emissioner ogSAMmenligneforskellige el-værktjojer med hinanden. Alt after el-værktøjets ell er indsatsværktjernes anvendelsesbetingelser og tilstand kan den faktiske belastning vare hojere eller lavere. Tag ogss højde for arbejdspauser og perioder med lav belastning. Træf de nodvendige beskyttelsessforanstaltninger for brugeren, fx organisatoriske foranstaltninger, pa baggrund af de anslaede værdier.

Samlet vibration (vektorsum af tre retninger)

Typiske A-vaegtede lydniveauer:

LpA =lydtryksniveau

LWA =lydeffektniveaua

K_pA K_WA = Usikkerhed (lydniveau)

L_pA(M) =malt lydtrykniveau iht. 2000/14/EG i brugerens ore

L_WA(M) =malt lydeffektniveau iht. 2000/14/EF

L_WA(G) =garanteret lydtrykniveauaht. 2000/14/EF

Ved arbejde kan stojniveauet overskride 80 dB(A).

Brug horeværn!
