GEBRUIKSAANWIJZING EY7411 PANASONIC

Lees de “Veiligheidsadviezen” in het af- zonderlijke boekje en de onderstaande voorschriften alvorens gebruik.

u het gereedschap gedurende langere tijd achtereen gebruikt. Langdurige blootstelling aan hard lawaai kan resulteren in gehoorver- lies.

2) Denk eraan dat dit gereedschap

altijd gebruiksklaar is zonder dat er een stekker in het stopcontact gestoken hoeft te worden.

3) Bij het boren of schroeven in muren

en vloeren is het mogelijk dat u elektriciteitsdraden raakt. RAAK

GEREEDSCHAP AAN! Houd het gereedschap alleen aan de plastic handgreep vast zodat u geen elek

trische schok krijgt als u per ongeluk een elektriciteitsdraad raakt.

4) Laat de startschakelaar onmiddel

lijk los als de bit vast komt te zitten. Op deze manier kunt u voorkomen dat de motor overbelast wordt en de motor of de accu wordt beschadigd. Draai een vastzittende bit in omge- keerde draairichting los.

5) De acculader wordt tijdens het op

laden warm. Dit is normaal. Laat de accu niet langer dan 24 uur in de acculader nadat het opladen is voltooid. Symbool Betekenis

Omwentelingen of toeren per minuut Elektrische capaciteit van de accu Alleen draaienLees voor gebruik de gebruiksaanwijzing.Alleen voor gebruik binnenshuis. WAARSCHUWING:

• Gebruik enkel Panasonic accu's die bestemd zijn voor gebruik met dit oplaadbare gereedschap.

Gooi de accu nooit in vuur of stel deze ook niet aan overmatige hitte bloot.

Sla geen nagels en dergelijke in de accu en stel deze ook niet bloot aan schokken. Probeer de accu ook niet te demonteren of er wijzigingen in aan te brengen.

Zorg dat de accupolen niet in contact komen met metalen voorwerpen.

Berg de accu niet in dezelfde doos op waarin nagels of andere metalen voor- werpen zijn.

• Laad de accu niet op een plaats met hoge temperaturen op, zoals in de buurt van een vuur of in direct zonli- cht. De accu kan oververhit worden, in brand vliegen of exploderen.

Gebruik uitsluitend de voorgeschreven acculader voor het opladen van de accu. De accu zou anders kunnen gaan lekken, oververhit worden of exploderen.-

. MONTAGE & BEDIENING Zeskantboorkop Bevestigen van de bits OPMERKING: Voordat u een bit bevestigt of ver- wijdert, moet u de accu losmaken van het gereedschap en de ver- grendelingsknop in de vergrende- lingsstand zetten.

1. Pak de kraag van de snelkoppeling

boorkop vast en trek deze weg van het gereedschap.

3. De kraag keert in de oorspronkelijke

stand terug wanneer deze wordt los- gelaten.

4. Trek even aan de bit om er zeker van

te zijn dat de bit vastzit.

5. Om de bit te verwijderen, trekt u de

kraag op dezelfde wijze weg van het gereedschap. Bit Zeskantboorkop9,5 mm (3/8") - 13 mm (33/64") 6,35 mm (1/4") Koppelingshandgreep (Instellen van het koppelings- draaimoment) Stel het aanhaalmoment in op een van de 21 beschikbare instellingen overeenkomstig de klus die u uitvoert. Er is een interval van ongeveer 0,13 N·m (1,3 kgf-cm of 1,1 in-lbs) tussen de stappen. OPGELET: Test de instelling voordat u de klus uitvoert. Zet de schaalaanduiding tegenover deze markering. Referentie voor het instellen van het aanhaalmoment InstellingAanhaalmoment Gebruik Ongeveer 0,29 N

(3,0 k f-cm of 2,6 in-lbs)Voor vastdraaien van schroeven Ongeveer 0,82 N

(45,0 kgf-cm of 39,0 in-lbs)Voor krachtig vastdraaien van schroe-ven en voor boren. ● Bij gebruik met hoge snelheid stelt u de koppeling in op 10 of lager. (De werking stopt bij het maxi- male aanhaalmoment van 1,5 N·m (15 kgf-cm) wanneer de schaal- aanduiding hoger is.) ● Het is mogelijk dat de automa- tische afslagfunctie niet werkt bij gebruik met hoge koppelingsinstel- lingen wanneer de accuspanning laag is. Laad de accu in dat geval op. OPMERKING: De tabel moet enkel als referentie worden gebruikt. Het aanhaalmo- ment kan verschillen afhankelijk van het soort materiaal, het type schroef enz. Voer een test uit bij uw eigen omstandigheden voordat u begint.-

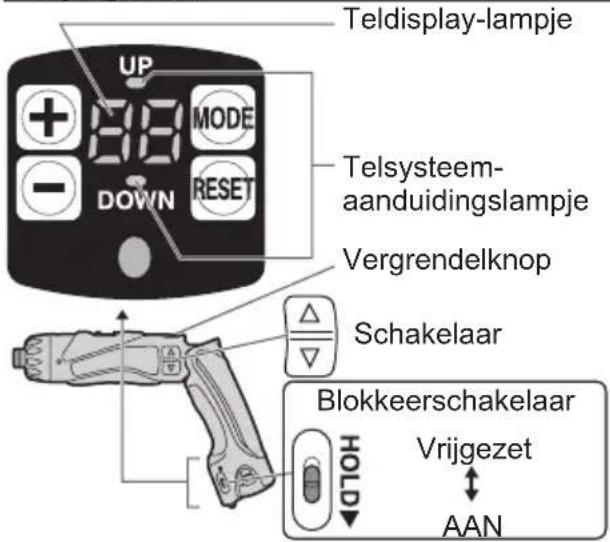

Bedieningspaneel Instellingen bij het verlaten van de fabriek

Telinstellingswaarde: 99

Toonhoogte van zoemertoon: b1 (lage toon)

Tijdsduur voor preventie van dub- bele aanhaaltelling: 0 (OFF)

Blokkeerschakelaar: Vrijgezet Maak de instellingen overeenkomstig de gebruiksomstandigheden. Schroeftelfunctie ● Deze functie telt het aantal automa- tische stops. (Telt het aantal schro- even dat is vastgedraaid.) ● Voor de telmethode kan gekozen wor- den uit “UP” of “DOWN”. ● Wanneer het ingestelde aantal schro- even dat vastgedraaid moet worden is bereikt, klinkt er een zoemer en wordt de telwaarde teruggesteld. ● Er zijn 3 typen zoemergeluid waaruit gekozen kan worden. ● Preventiefunctie voor dubbele aan- haaltelling Werkzaamheden (opnieuw vast

draaien, controleren van aanhaalmo- ment enz.) die binnen de ingestelde tijd beginnen, worden niet meegeteld nadat de aangedraaide schroeven zijn geteld. Teldisplay-lampje Telsysteem- aanduidingslampje Vergrendelknop Schakelaar Blokkeerschakelaar AAN Vrijgezet Inschakelen van het bedieningspaneel

1. Zet de blokkeerschakelaar in de vrije

Om het bedieningspaneel te verlichten 1 Zet de vergrendelknop in de vrije stand. 2 Druk op (Het bedieningspaneel wordt verlicht.) ●Het teldisplay-lampje en “UP” of “DOWN” lichten op. Instellen van de telfuncties (instelling van schroeftelling/instelling van tel- systeem)

Druk op terwijl het bedieningspa- neel verlicht is. Bij enkele malen indrukken van wordt er tussen instelling van de schroeftelling en het instelling van het telsysteem omgeschakeld en knipperen de aanduidingen. ● Instellingvanschroeftelling

2. Instelling van schroeftelling

Stel het aantal schroeven met

in. ● Hetinstelbereiklooptvan0 – 99. ● 0wordtnietgeteld. Instelling van telsysteem Druk op . “UP” of “DOWN” begint te knipperen. Kies vervolgens (“UP”) of (“DOWN”). ● Houd de ( ) of ( ) toets ingedrukt terwijl u het aanhaalmoment instelt om de waarde continu te variëren. < Telsysteem “UP” > ● Toont de telling voor het aantal vastgedraaide schroeven.

De instellingen worden geactiveerd door op te drukken. ● Wanneer het ingesteld aantal schroeven is bereikt, klinkt de zoemer en wordt de telling op nul teruggesteld.-

< Telsysteem “DOWN” > ● Toontdetellingvoorhetresterend aantal schroeven dat vastgedraaid moet worden.

● Wanneer het ingesteld aantal schro- even dat vastgedraaid moet worden, wordt bereikt, klinkt de zoemer en wordt de telling teruggesteld op het oorspronkelijk ingestelde aantal.

om de instellingen te acti- veren. ● De vorige instellingen worden gewist.

4. Voer de volgende bedieningshandel-

ing uit om per ongeluk veranderen van de ingestelde waarden te voorkomen. AAN ● ZetdeHOLDblokkeer- schakelaar op AAN. Handige functie-instellingen (instel- ling van zoemertoon/instelling van tijdsduur voor preventie van dubbele aanhaaltelling)

Houd langer dan 2 seconden ingedrukt terwijl het bedieningspaneel verlicht is. ● Hetteldisplay-lampje “F1” licht op. Telkens wanneer op wordt gedrukt, wordt er tussen instelling van de zoemertoon en de instell- ing van de tijdsduur voor preventie van dubbele aanhaaltelling omge- schakeld. ●“Instellingvanzoemertoon”

• “F1”lichtop. ●“Instellingvan tijdsduur voor pre

ventie van dubbele aanhaaltelling”

2. Instelling van zoemertoon

De zoemertoon kan met wor- den gekozen wanneer “F1” oplicht. Bediening Display Toonfrequentie b3 Hoge toon (ong. 4 kHz)

Middentoon (ong. 3 kHz) b1 Lage toon (ong. 2 kHz) b0 Geen toon (UIT) ● Als op wordt gedrukt, wordt de instelling van de voorheen opgesla- gen zoemertoon getoond. Instelling van tijdsduur voor preventie van dubbele aanhaaltelling Druk op om “F2” te laten oplichten en stel de tijdsduur met in. Bediening Display Aantal seconden Volgend op de schroeftelling, wordt het vastdraaien van schroeven binnen het ingestelde aantal seconden niet geteld.

seconden 1 0,1 seconde 0 UIT ● Als op wordt gedrukt, wordt de instelling van de voorheen opgesla- gen tijdsduur getoond.

Druk op om de instellingen vast te leggen.

4. Voer de volgende bedieningshandel-

ing uit om per ongeluk veranderen van de ingestelde waarden te voorkomen. AAN ● ZetdeHOLDblokkeer- schakelaar op AAN. Tijdens gebruik de schroeftelling veranderen

1. Zet de blokkeerschakelaar in de vrije

2. Verander de telwaarde met

● Het aangegeven aantal schroeven dat vastgedraaid moet worden, kan veranderd worden binnen het bereik van de waarden voor de schroeftelling.

3. Voer de volgende bedieningshandel-

ing uit om per ongeluk veranderen van de ingestelde waarden te voorkomen. AAN ● ZetdeHOLDblokkeer- schakelaar op AAN. ■ Als tijdens het instellen langer dan 60 seconden geen bedieningshandeling wordt verricht of als de accu wordt verwijderd. ● Deingesteldewaardekomttever

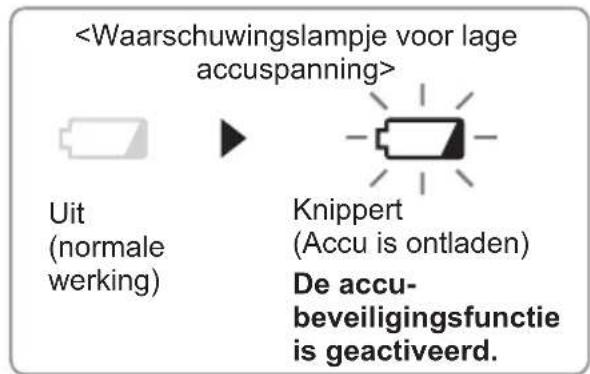

U moet de gewenste waarde opnieuw instellen. ■ Wanneer de accu tijdens het gebruik wordt verwisseld ● Alsdeaccuwordtverwisseld,blijft de telwaarde bewaard. U kunt de boor dus ononderbroken blijven gebruiken. Waarschuwingslampje voor lage accuspanning <Waarschuwingslampje voor lage accuspanning> Uit (normale werking) Knippert (Accu is ontladen) De accu- beveiligingsfunctie is geactiveerd. Buitensporige (volledige) ontlading van een Li-ion accu heeft een zeer nadelige invloed op de levensduur van de accu. Het gereedschap is uitgerust met een accu-beveiligingsfunctie om buitensporige ontlading van de accu te voorkomen. ●De accu-beveiligingsfunctiewordt geactiveerd meteen voordat de accu ontladen is en zorgt ervoor dat het waarschuwingslampje voor lage accuspanning begint te knip- peren. ●Als uziet dat het waarschuwings- lampje voor lage accuspanning knippert, moet u de accu meteen opladen. Afdekkap voor koppelings- vergrendeling Met de afdekkap voor de koppelings- vergrendeling kunt u de koppeling op de gekozen instelling vergrendelen. Bevestigen van de afdekkap

stelling voor uw toepassing.

2. Bevestig de afdekkap voor de kop

pelingsvergrendeling ●Lijn het driehoekje op de afdekkap uit met het schaalselectieteken op de boor en bevestig de afdekkap. Driehoekje Schaalselectieteken Verwijderen van de afdekkap

Pak de afdekkap voor de kop- pelingsvergrendeling vast met uw vingers op het merkteken en op de onderkant van de afdekkap en duw de afdekkap naar binnen terwijl u deze ronddraait om hem te verwijderen. ●Deafdekkapvoordekoppelings- vergrendeling kan moeilijk van de boor worden verwijderd als u tegen de zijkant van de afdekkap drukt terwijl u deze lostrekt. Gebruik van het LED-lampje Trek altijd een keer aan de hoofd- schakelaar voordat u het LED-lampje gebruikt. Druk op om het LED-lampje in en uit te schakelen. Het lampje verbruikt erg weinig stroom en zal de prestatie van het gereedschap en de capaciteit van de accu bijna niet beïnvloeden.-

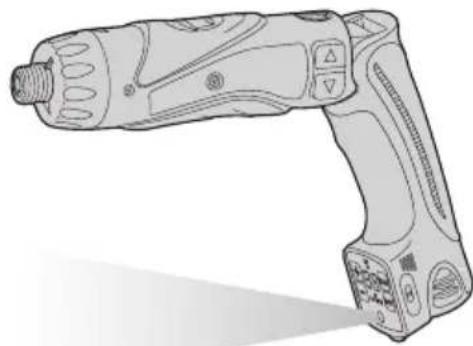

• Het ingebouwde LED-lampje is slechts bedoeld om het werkgebied kortstondig te verlichten.

• Gebruik het lampje niet als vervang

ing voor een normale zaklantaarn, want het licht is niet sterk genoeg.

• Het LED-lampje gaat automatisch uit wanneer het gereedschap langer dan 5 minuten niet wordt gebruikt. Opgelet

: KIJK NIET RECHTSTREEKS IN

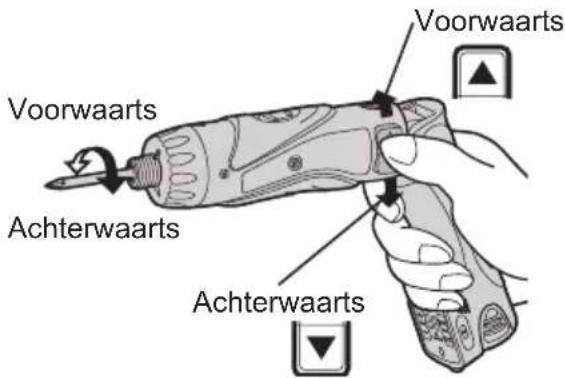

DE LICHTSTRAAL. Ander gebruik van de bedieningsorganen, andere afstellingen of procedures dan hier beschreven kunnen leiden tot blootstelling aan gevaarlijke straling. Bit-vergrendelfunctie Wanneer de schakelaar is uitgezet en er een schroefbit in het gereedschap is vergrendeld, kan het gereedschap als gewone schroevendraaier wor- den gebruikt - tot maximaal 14,7 N·m (150 kgf-cm, 130 in-lbs). In de boorkop is een geringe speling voelbaar, maar dit is geen defect. Hoofdschakelaar (ON/OFF) Druk op de bovenste helft van de schakelaar voor draaien in voorwaart- se richting en druk op de onderste helft van de schakelaar voor draaien in achterwaartse richting. VoorwaartsVoorwaartsAchterwaartsAchterwaarts Snelheidskeuzeschakelaar Voor een optimale aanpassing aan de karwei zijn er twee draaisnelheden op dit gereedschap beschikbaar. Afhankelijk van het gebruik kiest u de hoge of lage draaisnelheid. LAAG HOOG Instellen van de snelheidAanhaalmomentLAAG 200 min (tpm) HoogHOOG 600 min (tpm) Laag OPGELET:

• Controleer de instelling van de snel- heidskeuzeschakelaar voordat u begint.

• Verzet de snelheidskeuzeschake

laar niet terwijl de hoofdschakelaar aangezet is (schakelaar staat in de ON stand).

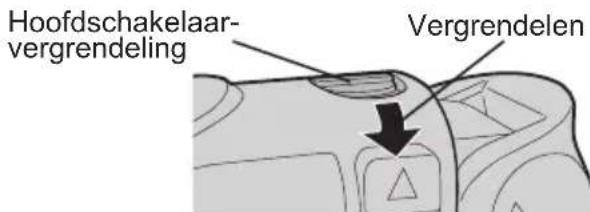

Hoofdschakelaarvergrendeling Na gebruik moet u de hoofdschake- laarvergrendeling in de vergrende- lingsstand zetten om te voorkomen dat het gereedschap per ongeluk wordt bediend. Hoofdschakelaar-vergrendelingVergrendelen-

1. Maak de accu los van het gereed-

2. Laad de accu met behulp van de

neemt u de accu van de acculader en bevestigt deze aan het gereed- schap. Maak de acculader los van de stroom- voorziening wanneer deze niet wordt gebruikt. OPMERKING: Bij zeer koude of warme omstan- digheden is het accuvermogen van een volledig opgeladen accu min- der dan normaal. [Accu] Voor een juist gebruik van de accu Li-ion accu (EY9L10)

• Voor een optimale levensduur van de Li-ion accu moet u de accu na gebruik opbergen zonder dat u deze oplaadt.

De optimale omgevingstemperatuur is tussen 0°C (32°F) en 40°C (104°F). Als de accu wordt gebruikt terwijl de temperatuur van de accu lager is dan 0°C (32°F), kan het voorkomen dat het elektrisch gereedschap niet goed functioneert.

Wanneer de accu niet wordt gebruikt, dient u deze uit de buurt van metalen voorwerpen te houden zoals paperclips, munten, sleutels, nagels, schroeven of andere kleine metalen voorwerpen die de aansluitpunten van de accu met elkaar in contact kunnen brengen. Wanneer de aansluitpunten van de accu worden kortgesloten, kan dit resulteren in vonken, brandwonden of zelfs brand.

Zorg er bij gebruik van de accu voor dat de werkplaats goed geventileerd is. Levensduur van de accu De levensduur van de oplaadbare accu is niet onbeperkt. U dient een nieuwe accu aan te schaffen indien de gebruikstijd na de accu geladen te hebben aanzienlijk korter wordt. Recyclen van de accu ATTENTIE: Om het milieu te beschermen en nogmaals bruikbare materialen te recyclen, dient u de accu naar een hiervoor bestemd inzamelpunt te brengen. Li-ion accu EY9L10 Bij dit product zijn batterijen geleverd. Wanneer deze leeg zijn, moet u ze niet weggooien maar inleveren als KCA. [Acculader] Opladen Belangrijke informatie voor Li-ion/Ni-Cd accu’s OPMERKING:

• Laat een koude accu (kouder dan 0°C (32°F)), voordat deze wordt opgeladen in een warme omgeving, eerst minimaal een uur in deze rui- mte liggen om op temperatuur te komen. (Anders is het mogelijk dat de accu niet volledig wordt opge- laden.)

Laat de lader afkoelen wanneer u meer dan twee accu’s na elkaar oplaadt.

• Steek uw vingers niet in de contact- opening wanneer u de lader vast- pakt.-

OPGELET: Om brandgevaar en beschadiging van de acculader te voorkomen.

• Gebruik geen stroom van een motor- generator.

Voorkom dat de ventilatiegaten van de lader en de accu worden bedekt.

Maak de acculader los wanneer deze niet wordt gebruikt. Li-ion accu OPMERKING: De accu is niet volledig opgeladen wanneer u deze koopt. Laad de accu daarom voor gebruik op. Acculader (EY0L10)

1. Steek de lader in een stopcontact.

OPMERKING: Wanneer de stekker in het stopcon- tact wordt gestoken, kunnen er von- ken zijn, maar dit is niet gevaarlijk.

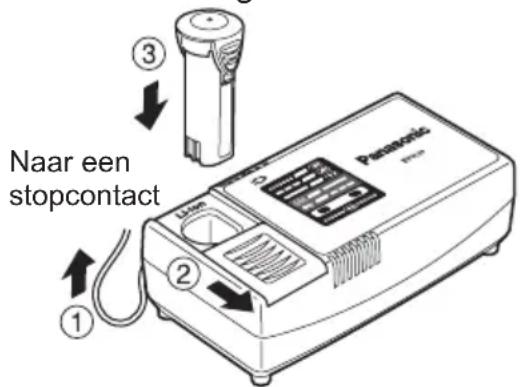

2. Schuif het deksel van de accuhouder

terug zodat de Li-ion accu naar bin- nen gestoken kan worden. ●Controleer of het deksel stevig op de plaats vastzit.

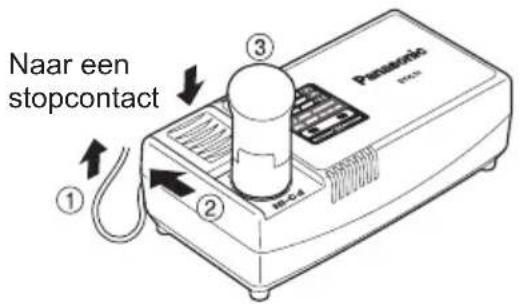

3. Plaats de accu goed in de lader.

Naar een stopcontact

4. De laadindicator licht op tijdens het

laden. Wanneer de accu is geladen, wordt automatisch een interne elektronische schakeling geactiveerd die voorkomt dat de accu wordt overladen.

Wanneer de accu warm is, zal deze niet worden opgeladen (bijvoor- beeld direct na intensief gebruik). De oranje standby-indicator knippert tot de accu is afgekoeld. Vanaf dat moment wordt de accu automatisch opnieuw geladen.

5. De laadindicator (groen) knippert

langzaam wanneer de accu ongeveer 80% is opgeladen.

Wanneer het opladen is voltooid, zal de laadindicator snel groen gaan knip- peren.

7. Als de temperatuur van de accu min-

der dan 0°C is, zal het volledig oplad- en van de accu langer duren dan de standaard oplaadtijd. Zelfs nadat de accu volledig is opgeladen, zal deze in dit geval slechts ongeveer 50% van het accuvermogen hebben in vergelijk- ing met een accu die bij normale bedri- jfstemperatuur volledig is opgeladen.

Als de spanningsindicator niet meteen oplicht nadat de acculader op een stopcontact is aangesloten of als de laadindicator niet snel groen knippert nadat de standaard oplaadtijd is ver- streken, moet u contact opnemen met een officiële dealer.

9. Als een volledig opgeladen accu

opnieuw in de acculader wordt geplaatst, zal het oplaadlampje oplichten. Na enkele minuten kan het oplaadindicatielampje snel gaan knipperen om aan te geven dat het opladen is voltooid. Ni-Cd accu OPMERKING: Laad een nieuwe accu, of een accu die u voor een lange tijd niet heeft gebruikt, ca. 24 uur op voor het verkrijgen van een optimale gebruikstijd. Acculader (EY0L10)

1. Steek de lader in een stopcontact.

OPMERKING: Wanneer de stekker in het stopcon- tact wordt gestoken, kunnen er von- ken zijn, maar dit is niet gevaarlijk.

Schuif het deksel van de accuhouder terug zodat de Ni-Cd accu naar binnen gestoken kan worden. ●Controleerofhetdekselstevigopde plaats vastzit.

3. Plaats de accu goed in de lader.-

Naar een stopcontact

De laadindicator licht op tijdens het laden. Wanneer de accu is geladen, wordt automatisch een interne elektronische schakeling geactiveerd die voorkomt dat de accu wordt overladen.

Wanneer de accu warm is, zal deze niet worden opgeladen (bijvoorbeeld direct na intensief gebruik). De oranje standby-indicator knippert tot de accu is afgekoeld. Vanaf dat moment wordt de accu automatisch opnieuw geladen.

Wanneer het opladen is voltooid, zal de laadindicator snel groen gaan knip- peren.

Als het oplaadindicatielampje niet onmiddellijk oplicht nadat de lader is ingestoken, of als na de normale op- laadtijd het lampje niet dooft, roep dan de hulp in van een erkende dealer.

7. Als een volledig opgeladen accu

opnieuw in de acculader wordt ge- plaatst, zal het oplaadlampje oplichten. Na enkele minuten kan het oplaadindi- catielampje snel gaan knipperen om aan te geven dat het opladen is voltooid. LAMPINDICATIES Brandt groen Lader is aangesloten op een stopcontact. Klaar om op te laden. Knippert snel groen Opladen voltooid. (Volledig opgeladen.) Knippert groen De accu is ongeveer 80% opgeladen. (Voldoende opge- laden. Alleen Li-ion) Brandt groen Aan het opladen. Brandt oranje De accu is koud. De accu wordt langzaam opgeladen om de belasting van de accu te verminderen. (Alleen Li-ion) Knippert oranje De accu is warm. Het opladen zal beginnen wanneer de temperatuur van de accu is gedaald. Laadstatusindicator De aanduiding is Links: groen en Rechts: oranje. Knippert snel oranje en groen Opladen is niet mogelijk. Stof op de accu of accu defect. Als de temperatuur van de accu minder dan -10°C is, zal de laadindicator (oranje) ook gaan knipperen. Het opladen begint wanneer de statustemperatuur van de accu hoger wordt. (Alleen Li-ion)-

Informatie voor gebruikers betreffende het verzamelen en ver- wijderen van oude uitrustingen en lege batterijen Deze symbolen op de producten, verpakkingen, en/of begeleidende docu- menten betekenen dat gebruikte elektrische en elektronische producten en batterijen niet met het algemene huishoudelijke afval gemengd mogen worden. Voor een correcte behandeling, recuperatie en recyclage van oude producten en lege batterijen moeten zij naar de bevoegde verzamelpunten gebracht worden in overeenstemming met uw nationale wetgeving en de Richtlijnen 2002/96/EC en 2006/66/EC. Door deze producten en batterijen correct te verwijderen draagt u uw steentje bij tot het beschermen van waardevolle middelen en tot de preventie van potentiële negatieve effecten op de gezondheid van de mens en op het milieu die anders door een onvakkundige afvalverwerking zouden kunnen ontstaan. Voor meer informatie over het verzamelen en recycleren van oude producten en batterijen, gelieve contact op te nemen met uw plaatselijke gemeente, uw afvalverwijderingsdiensten of de winkel waar u de goederen gekocht hebt. Voor een niet-correcte verwijdering van dit afval kunnen boetes opgelegd worden in overeenstemming met de nationale wetgeving. Voor zakengebruikers in de Europese Unie Indien u elektrische en elektronische uitrusting wilt vewijderen, neem dan contact op met uw dealer voor meer informatie. [Informatie over de verwijdering in andere landen buiten de Euro- pese Unie] Deze symbolen zijn enkel geldig in de Europese Unie. Indien u wenst deze producten te verwijderen, neem dan contact op met uw plaatselijke autoriteiten of dealer, en vraag informatie over de correcte wijze om deze producten te verwijderen. Opmerking over het batterijensymbool (beneden twee voorbeel- den): Dit symbool kan gebruikt worden in verbinding met een chemisch symbool. In dat geval wordt de eis, vastgelegd door de Richtlijn voor de betrokken chemische producten vervuld. III . ONDERHOUD Maak het gereedschap met een droge, zachte doek schoon. Gebruik nooit een vochtige doek, witte spiritus, benzine of andere ontvlambare middelen om het gereedschap schoon te maken.

. ACCESSOIRES OPGELET: Om letsel te voorkomen, mag u de accessoires en hulpstukken uitsluitend gebruiken voor de doeleinden waarvoor deze zijn ontworpen. Neem contact op met uw plaatselijke servicecentrum voor nadere bijzonderheden betreffende de accessoires.-

• EY9X007E Afdekkap voor koppelingsvergrendeling Gebruik alleen bits die geschikt zijn voor de maat van de boorkop.

• Zie het label op de acculader of de meest recente algemene catalogus voor de accu’s die met deze acculader kunnen worden opgeladen. Het instructielabel op de accu’s geeft eveneens aan welke acculader gebruikt kan worden. 9,5 mm (3/8") - 13 mm (33/64")6,35 mm(1/4")-
