EY7411 - Trapano PANASONIC - Manuale utente e istruzioni gratuiti

Marca	Panasonic
Modello	EY7411
Tipo di prodotto	Trapano avvitatore senza fili
Tensione nominale	3,6 V CC
Batteria	Li-ion 3,6 V, 1,5 Ah (EY9L10)
Caricatore	EY0L10, 30 min per carica completa
Velocità a vuoto (bassa)	200 min⁻¹
Velocità a vuoto (alta)	600 min⁻¹
Coppia max (bassa)	4,4 N·m
Coppia max (alta)	1,5 N·m
Coppia frizione max	3,0 N·m
Capacità di foratura (metallo)	Ø 5 mm (sp. 1,6 mm)
Capacità di avvitatura (viti per legno)	Ø 3,8 × 38 mm
Capacità di avvitatura (viti macchina)	M2,5 a M5
Lunghezza totale	283 mm
Peso (con batteria)	0,5 kg
Numero di regolazioni della frizione	21
Illuminazione LED	Sì, con temporizzazione 5 min
Contaviti	Sì, modalità UP/DOWN, fino a 99
Funzione anti-doppio serraggio	Sì, temporizzazione regolabile 0,1 a 30 s
Blocco punta	Sì, fino a 14,7 N·m
Manutenzione	Panno asciutto, né acqua né solvente
Sicurezza	Protezione batteria, arresto automatico, occhiali raccomandati

Domande frequenti - EY7411 PANASONIC

Come fissare una punta sul trapano?

Tenere il collare del mandrino a connessione rapida e rimuoverlo. Inserire la punta, quindi rilasciare il collare. Verificare che sia ben fissata tirandola. Per rimuovere, tirare il collare verso l'esterno.

Come regolare la coppia di serraggio della frizione?

Ruotare l'anello di regolazione su uno dei 21 scatti. Ogni scatto corrisponde a una coppia di circa 0,13 N·m. Testare la regolazione prima dell'uso. Per una foratura potente, utilizzare la regolazione massima (circa 4,4 N·m).

Cosa fare se la punta si blocca durante la foratura?

Spegnere immediatamente l'interruttore per evitare un sovraccarico. Invertire il senso di rotazione per sbloccare la punta.

Come utilizzare la funzione contaviti?

Accendere il pannello di comando, impostare il numero di viti (0-99) con i pulsanti +/-, scegliere la modalità UP (conteggio crescente) o DOWN (decrescente). Premere ENTER. L'allarme suona quando il numero viene raggiunto e il contatore si azzera.

Come regolare il suono dell'allarme del contatore?

Tenere premuto il pulsante MODE per 2 secondi, appare 'F1'. Usare +/- per scegliere b3 (acuto), b2 (medio), b1 (grave) o b0 (silenzioso). Premere ENTER per confermare.

Cosa significa il lampeggio della spia della batteria?

Il lampeggio indica che la protezione anti-scarica eccessiva è attivata. Ricaricare immediatamente la batteria per evitare una riduzione della sua durata.

Come utilizzare la funzione di blocco della frizione?

Regolare la frizione sulla coppia desiderata, quindi fissare il coperchio di blocco allineando il segno triangolare con il segno di selezione. Per rimuovere, afferrare entrambi i lati e tirare ruotando.

Come caricare correttamente la batteria?

Utilizzare solo il caricabatterie dedicato (EY0L10). Collegare il caricabatterie, inserire la batteria. La spia verde lampeggia rapidamente quando la carica è completa. Non lasciare la batteria più di 24 ore nel caricabatterie.

Quali tipi di batterie sono compatibili con questo utensile?

L'utensile è compatibile con la batteria Li-ion EY9L10 (3,6 V, 1,5 Ah) e con batterie Ni-Cd dello stesso formato (riferimenti EY9021 e EY9025). Utilizzare solo batterie Panasonic raccomandate.

Come manutenere il trapano?

Pulire l'apparecchio con un panno asciutto e pulito. Non utilizzare né acqua, né solvente, né prodotti detergenti volatili. Per la batteria, conservarla a temperatura ambiente (0-40°C) e riciclarla secondo le normative.

MANUALE UTENTE EY7411 PANASONIC

Trapano e cacciavite senza filo

Prima di usare questa unità, leggere completamente queste istruzioni e conservare il manuale per usi futuri.

DESCRIZIONE DELLE FUNZIONI

DESCRIZIONE DELLE FUNZIONI

Leggere le "Istruzioni per la Sicurezza" ed i seguenti punti, prima di utilizzare l'apparecchio.

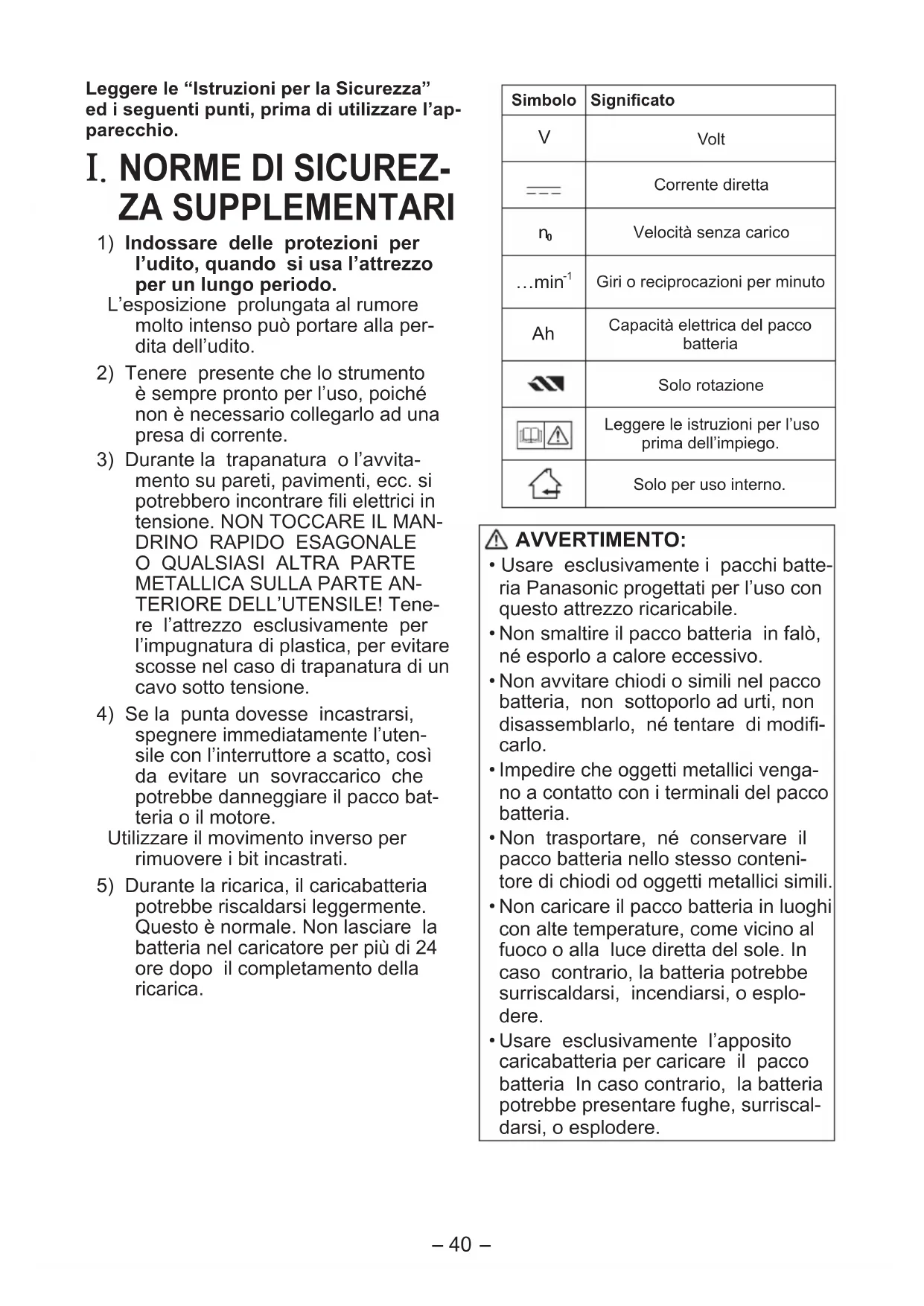

I. NORME DI SICUREZZA SUPPLEMENTARI

1) Indossare delle protezioni per l'udito, quando si usa l'attrezzo per un lungo periodo. L'esposizione prolungata al rumore molto intenso può portare alla perdita dell'udito. 2) Tenere presente che lo strumento è sempre pronto per l'uso, poiché non è necessario collegarlo ad una presa di corrente. 3) Durante la trapanatura o l'avvitamento su pareti, pavimenti, ecc. si potrebbero incontrare fili elettrici in tensione. NON TOCCARE IL MANDRINO RAPIDO ESAGONALE O QUALSIASI ALTRA PARTE METALLICA SULLA PARTE ANTERIORE DELL'UTENSILE! Tenere l'attrezzo esclusivamente per l'impugnatura di plastica, per evitare scosse nel caso di trapanatura di un cavo sotto tensione. 4) Se la punta dovesse incastrarsi, spegnere immediatamente l'utensile con l'interruttore a scatto, così da evitare un sovraccarico che potrebbe danneggiare il pacco batteria o il motore.

Utilizzare il movimento inverso per rimuovere i bit incastrati.

5) Durante la ricarica, il caricabatteria potrebbe riscaldarsi leggermente. Questo è normale. Non lasciare la batteria nel caricatore per più di 24 ore dopo il completamento della ricarica.

Simbolo	Significato
V	Volt
- - -	Corrente diretta
n₀	Velocitàswana carico
...min⁻¹	Giri o reciprocazioni per minuto
Ah	Capacità elettrica del pacco Batteria
	Solo rotazione
	Leggere le istruzioni per l'uso prima dell'impiego.
	Solo per uso interno.

AVVERTENZA:

• Usare esclusivamente i pacchi batteria Panasonic progettati per l'uso con questo attrezzo ricaricabile. Non smaltire il pacco batteria nel fuoco, né esporlo a calore eccessivo. Non avvitare chiodi o simili nel pacco batteria, non sottoporlo a urti, non disassemblarlo, né tentare di modificarlo.
• Impedire che oggetti metallici vengano a contatto con i terminali del pacco batteria. Non trasportare, né conservare il pacco batteria nello stesso contenitore di chiodi od oggetti metallici simili. Non caricare il pacco batteria in luoghi con alte temperature, come vicino al fuoco o alla luce diretta del sole. In caso contrario, la batteria potrebbe surriscaldarsi, incendiarsi, o esplodere.
• Usare esclusivamente l'apposito caricabatteria per caricare il pacco batteria. In caso contrario, la batteria potrebbe presentare fughe, surriscaldarsi, o esplodere.

- Mandrino esagonale per punte

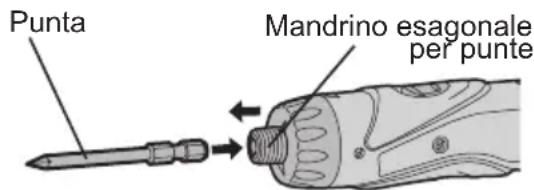

Installazione delle punte

NOTA:

Quando si installano o si rimuovono le punte del trapano, scollegare il pacco batteria dall'utensile e posizionare il tasto di blocco in posizione di blocco.

1. Tenere il collare del mandrino a serraggio rapido ed estrarlo dall'avvitatore.
2. Inserire la punta nel mandrino. Rilasciare il collare.
3. Il collare tornerà nella posizione iniziale più tardi, ecco è il coldest.
4. Tirare la punta per accertarsi che non esca.
5. Per rimuovere la punta, estrarre il collare allo stesso modo.

9,5 mm (3/8") - 13 mm (33/64") 6,35 mm (1/4")

- Impugnatura frizione (Impostazione coppia mandrino)

Regolare la coppia su una delle 21 impostazioni possibili. Tra i passi, c'è un intervallo di circa 0,13 N·m (1,3 kgf-cm oppure 1,1 in-lbs).

PRECAUZIONE:

Testare l'impostazione prima dell'uso.

Impostare la scala su questa marcatura.

Riferimenti per la regolazione della coppia

Regolazione	Coppia Uso
1	Circa: 0,29 N·m (3,0 kgf-cm oppure 2,6 in-lbs)	Per l'av Vita-mento di viti
5	Circa: 0,82 N·m (8,4 kgf-cm oppure 7,3 in-lbs)
9	Circa: 1,35 N·m (13,8 kgf-cm oppure 12,0 in-lbs)
13	Circa: 1,88 N·m (19,2 kgf-cm oppure 16,6 in-lbs)
17	Circa: 2,41 N·m (24,6 kgf-cm oppure 21,3 in-lbs)
21	Circa: 2,94 N·m (30,0 kgf-cm oppure 26,0 in-lbs)
	Circa: 4,4 N·m(45,0 kgf-cm oppure 39,0 in-lbs)	Per avvita-mento di viti e trapanatu-ra efficaci

• Durante l'uso ad alta velocità, impostare la frizione a 10 o meno. (Il funzionamento si arresta alla coppia massima di 1,5 N·m (15 kgf·cm) quando la scala è maggiore.)
• La funzione di autospegnimento potrebbe diventare disattiva durante l'uso con impostazioni di frizione maggiori, quando l'alimentazione da batteria si esaurisce. In tal caso, ricaricare la batteria.

NOTA:

La tabella serve solo da riferimento. L'impostazione della coppia può differire in base al materiale, al tipo di vite, ecc. Si consiglia di testare la coppia in funzione dell'uso.

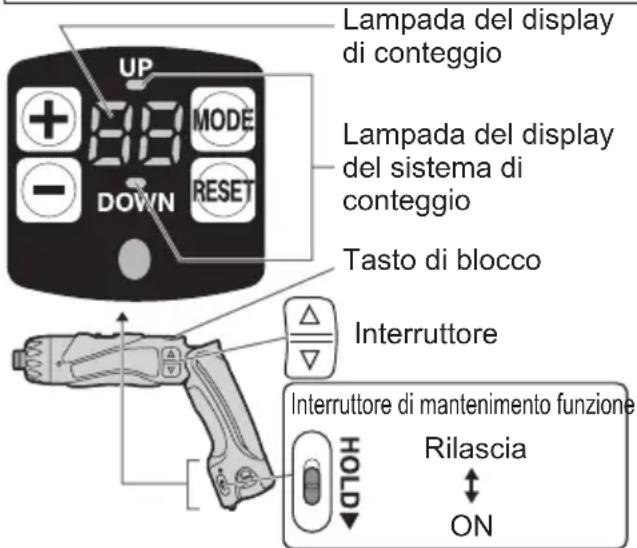

Pannello di controllo

Impostazioni di fabbrica al momento della spedizione

• Sistema di conteggio: Sistema di conteggio giù
• Valore impostazione conteggio: 99 Volume del suono del cicalino: b1 (suono basso)
• Tempo di conteggio per la prevenzione di conteggio del doppio serraggio: 0 (OFF)
• Interruttore di mantenimento funzione: Rilasciato

Regolare le impostazioni a seconda delle condizioni di uso.

Funzione di conteggio viti

• Conta il numero di interruzioni automatiche. (Conta il numero di viti inserite)
• Il metodo di conteggio può essere selezionato da "UP" o "DOWN".
• Quando il numero impostato di viti da avvitare viene raggiunto, il cicalino suona e il valore del conteggio è azzerato.
• Il suono del cicalino può essere selezionato fra 3 tipi di suono.
• Funzione di prevenzione di conteggio del doppio serraggio

Un lavoro (doppio serraggio, con ferma dell'avvitamento della vite ecc.) che è cominciato entro un certo periodo di tempo non viene calcolato dopo che le viti avvitate sono state contate.

Avvio del pannello di controllo

1. Rilasciare l'interruttore di mantenimento funzione.
2. Per illuminare il pannello di controllo.

① Rilasciare il tasto di blocco. ② Premere. A pannello di controllo si illumina. - La lampada del display di conteggio si illumina e "UP" o "DOWN" si illuminano.

Impostazione delle funzioni di conteggio (Impostazione del conteggio viti/Impostazione del sistema di conteggio)

1. Premere mentre il pannello di controllo è illuminato.

Ogni volta che viene premuto, l'impostazione del conteggio viti e l'impostazione del sistema di conteggio si accendono e lampeggiano.

• Impostazione del conteggio viti → La lampada del display di conteggio lampeggia.
• Impostazione del sistema di conteggio

→ "UP" o "DOWN" lampeggia.

1. Impostazione del conteggio viti

Impostare il numero di viti con "+" o

La gamma di valori per l'impostazione va da 0 a 99. 0 non viene calcolato.

Impostazione del sistema di conteggio

Premere il tasto "UP" o "DOWN": il valore comincerà a lampeggiare. Quindi selezionare (UP) o (DOWN).

• Premere e tenere abbassati i tasti per far variare continuamente il valore durante l'impostazione di copia.

< Sistema di conteggio "UP">

• Visualizza il conteggio del numero di viti avvitate.

[ 0 → 1 → 2 … Numero impostato ]

Le impostazioni sono regolate premendo

• Quando il numero impostato di viti da avvitare viene raggiunto, il cicalino suona e il valore del conteggio si azzera. < Sistema di conteggio "DOWN" >
• Visualizza il conteggio del numero di viti rimanenti da avvitare.

(Numero impostato..2→1→0)

• Quando il numero impostato di viti da avvitare viene raggiunto, il cicalino suona e il valore del conteggio ritorna al numero impostato inizialmente.
• Le impostazioni sono regolate premendo
• L'impostazione precedente sarà cancellata.
• Per prevenire variazioni dei valori impostati a causa di errori durante il funzionamento.
• Spostare su ON l'interruttore HOLD.

Impostazioni di pratiche funzioni (impostazione del suono del cicalino/ impostazione di tempo per la prevenzione di conteggio del doppio serraggio)

1. Premere per almeno 2 secondi fino a quando il pannello di controllo è illuminato.

La lampada del display digitale "F1" si illumina.

Ogni volta che si preme MODE, l'impostazione del suono del cicalino e l'impostazione di tempo per la prevenzione di conteggio del doppio serraggio possono essere cambiate.

• "Impostazione del suono del cicalino" → "F1" si illumina.
• "Impostazione di tempo per la prevenzione di conteggio del doppio serraggio" → "F2" si illumina.
• Impostazione del suono del cicalino

Il suono del cicalino può essere selezionato quando "F1" è illuminato.

Operazione	Display	Frequenza del suono
+	b3	Suono ad alto vol-ume (circa 4 kHz)
	b2	Suono a medio vol-ume (circa 3 kHz)
	b1	Suono a basso vol-ume (circa 2 kHz)
	b0	Senza suono (OFF)

• Premendo, viene visualizzata l'impostazione del suono del cicalino memorizzata in precedenza.

Impostazione del tempo per la prevenzione del conteggio del doppio serraggio

Premere mode per far illuminare "F2" e selezionare il tempo con ^+ o -

Operazione	Display	N° di secondi	Dopo il conteggio delle viti, un ulteriore avvitamento di altre viti non viene calculato entro un fissato numero di secondi.
	30	3 secondi
	:	:
	1 0,1	secondi
	0 OFF

• Premendo, viene visualizzata l'impostazione del tempo memorizzata in precedenza.
• Le impostazioni vengono regolate premendo.

4 Per prevenire variazioni dei valori impostati a causa di errori durante il funzionamento.

• Spostare su ON l'interruttore HOLD.

Per cancellare il conteggio delle viti durante l'uso

1. Rilasciare l'interruttore di mantenimento funzione.
2. Regolare il valore del conteggio con +-

Il numero visualizzato di viti da avvitare è stato cambiato entro la gamma di valori di conteggio.

1. Per prevenire variazioni dei valori impostati a causa di errori durante il funzionamento.
2. Spostare su ON l'interruttore HOLD.

• Durante l'impostazione, se non si esegue nessuna operazione entro 60 secondi e quando si rimuove la pila.
• L'operazione per il valore impostato diventa invalida. Impostare di nuovo i valori per il funzionamento.
• Quando si sostituiscono le pile durante il funzionamento.
• Quando le pile sono sostituite, il valore di conteggio viene memorizzato. Quindi, il trapano può essere utilizzato continuamente.

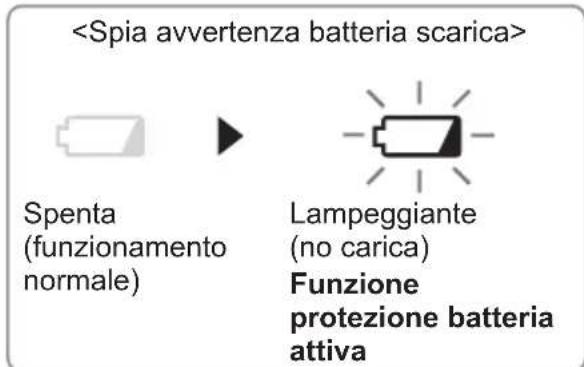

Spia avvertenza batteria scarica

Lo scaricarsi eccessivo (totale) delle batterie a ioni di litio diminuisce drasticamente la loro autonomia. L'avvitatore è dotato di una funzione di protezione della batteria realizzata per evitare lo scaricarsi eccessivo del pacco batteria.

• La funzione di protezione della batteria si attiva immediatamente prima che la batteria perda la carica, facendo lampeggiare la spia di avvertenza batteria scarica.
• Se si nota la spia di avvertenza batteria scarica, caricare immediatamente il pacco batteria.

Coperchio di blocco frizione

Il coperchio di blocco frizione consente di bloccare la frizione nella posizione selezionata.

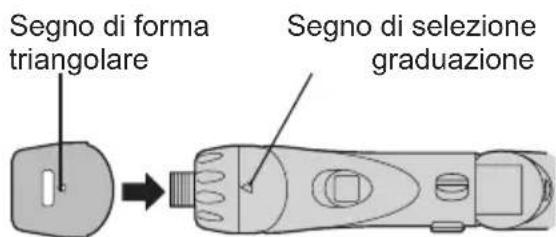

Montaggio del coperchio

1. Selezionare l'impostazione appropriata della frizione per l'applicazione.
2. Fissare il coperchio di blocco frizione.
3. Allineare il segno di forma triangolare sul coperchio con il segno di selezione graduazione sul trapano e fissare.

Rimozione del coperchio

1. Afferrare il coperchio di blocco frizione con le dita sul segno e la base del coperchio, spingere e torcere per rimuovere.

• Sarà difficile rimuovere il coperchio di blocco frizione dal trapano se si spinge sui lati del coperchio mentre lo si estrae.

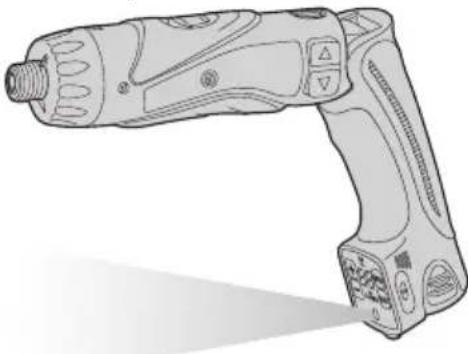

- Uso della luce LED

Prima di usare la luce LED, tirare sempre l'interruttore di alimentazione una volta.

Premere il tasto luce LED accesa. La luce illumina grazie ad un consumo minimo e non influenza negativamente la prestazione dell'avvitatore, né la capacità della batteria.

PRECAUZIONE:

• La luce LED incorporata è stata realizzata per l'illuminazione temporanea di un'area di lavoro ridotta. Non utilizzarla in sostituzione di una luce normale: la luminosità sarà insufficiente.
• Il LED si spegne quando l'attrezzo non viene usato per 5 minuti di seguito.

Precauzione: NON FISSARE DIRETTAMENTE IL RAGGIO. L'utilizzo di comandi, regolazioni e l'attuazione di istruzioni diversi da quelli qui riportati potrebbero provocare un'esposizione pericolosa alle radiazioni.

- Funzione blocco punta

Quando l'interruttore è su OFF e la punta è fissata, l'utensile può essere utilizzato come cacciavite manuale, fino a 14,7 N·m (150 kgf-cm, 130 in-lbs). L'eventuale gioco sull'albero non è un'anomalia.

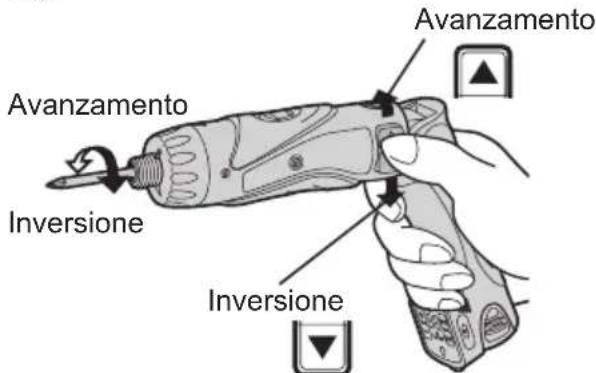

- Interruttore principale (ON/OFF)

Premere la metà superiore dell'interruttore per la rotazione in avanti, o la metà inferiore per la rotazione indietro.

Selettore di velocità

Per ottenere il meglio da questo utensile, sono state concepite due diverse velocità di rotazione. In base all'uso, è possibile scegliere tra velocità alta e velocità bassa.

Selezione velocità Coppia
BASSO	200 min-1(giri/min.) Alta
ALTO	600 min-1(giri/min.) Bassa

PRECAUZIONE:

• Prima dell'uso, verificare il selettore di velocità. Non agire sul selettore di velocità se l'interruttore principale è attivo (ovvero in posizione ON).

- Blocco interruttore principale

Dopo l'uso, mettere l'interruttore principale in posizione di blocco, onde evitare l'uso accidentale.

Blocco interruttore principale

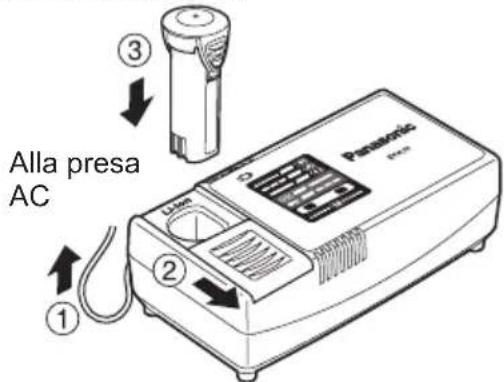

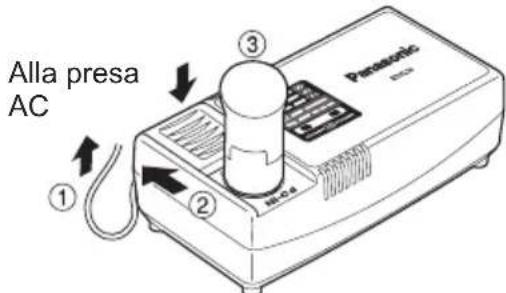

Pacco batteria (EY9L10) PRECAUZIONE:

1. Rimuovere il pacco batteria dall'utensile.
2. Caricare il pacco batteria mediante il caricabatteria.
3. Dopo il completamento della ricarica, rimuovere il pacco batteria dal caricatore e collegarlo all'utensile. Dopo l'uso, scollegare il caricatore dalla fonte di corrente.

NOTA:

La capacità di funzionamento per carica in condizioni estreme di caldo o freddo si riduce.

Per un uso corretto del pacco batteria

Pacco batteria Li-ion (EY9L10)

• Per una conservazione ottimale della batteria, riporre il pacco batteria agli ioni di litio dopo l'uso e ricaricarlo.
• La temperatura ambientale si deve aggirare tra 0°C (32°F) e 40°C (104°F). Se il pacco batteria è usato quando la temperatura è al di sotto di 0°C (32°F), lo strumento smetterà di funzionare correttamente.
• Quando il pacco batteria non viene usato, tenerlo lontano da altri oggetti metallici come: clip, monetine, chiavi, chiodi, viti o altri piccoli oggetti metallici che potrebbero creare un collegamento da un terminale all'altro. Cortocircuitare i terminali del pacco batteria potrebbe causare scintille, ustioni oppure un incendio.
• Quando si usa il pacco batteria, assicurarsi che il luogo di lavoro sia ben ventilato.

Durata del pacco batteria

Le batterie ricaricabili posseggono una durata limitata. Se il tempo di funzionamento diventa estremamente breve dopo la ricarica, sostituire il pacco batteria con uno nuovo.

Riciclo batteria

ATTENZIONE:

Per ragioni relative alla protezione dell'ambiente e al riciclaggio dei materiali, assicurarsi che lo smaltimento del prodotto avvenga in un luogo ufficialmente preposto a tale fine (ammesso che esista nell'area dell'utente).

[Caricabatterie]

Ricarica

Avvertenze generiche per il pacco batteria Li-ion/Ni-Cd

NOTA:

• Per caricare un pacco batteria freddo (al di sotto di 0°C) in un luogo caldo, lasciare il pacco batteria nel locale per un'ora per permettere allo stesso di raggiungere la temperatura ambiente. (Altrimenti il pacco batteria potrebbe non essere completamente ricaricato.)
• Lasciate raffreddare il caricatore quando caricate più di due pacchi batteria consecutivamente. Non inserite le dita nel foro di contatto per tenere in mano il caricabatterie o per altri scopi.

PRECAUZIONE:

Onde evitare il rischio d'incendio o il danneggiamento del caricabatteria:

Non usate l'energia fornita da un generatore a motore. Non coprite le prese d'aria del caricabatteria e del pacco batteria. - Scollegare il caricabatteria se non in uso.

Al momento dell'acquisto, il pacco batteria non è carico. Assicurarsi di caricare la batteria prima dell'uso.

Caricabatteria (EY0L10)

1. Collegare il caricatore alla presa di corrente.

NOTA:

L'inserimento della spina nella presa di corrente c.a. potrebbe provocare delle scintille, ma quello non è un problema in termini di sicurezza.

1. Far scorrere il coperchio del vano batteria per consentire l'inserimento del pacco batteria Li-ion.
2. Verificare che il coperchio sia bloccato saldamente.
3. Inserire saldamente il pacco batteria nel caricabatteria.

1. Durante la ricarica, la spia di carica si accende.

Quando la ricarica è stata completata, un interruttore elettronico interno scatta automaticamente per evitare la sovraccarica.

• La ricarica non avviene se il pacco batteria è caldo (per esempio, subito dopo l'uso per un lavoro pesante).

La spia di standby arancione lampeggia mentre la batteria si sta raffreddando.

La ricarica comincia poi automaticamente.

1. La spia di carica (verde) lampeggia lentamente quando la batteria è carica per l'80% circa.
2. Quando la batteria è completamente carica, la spia verde lampeggia rapidamente.
3. Qualora la temperatura del pacco batteria raggiunga gli 0°C o meno, il tempo di ricarica è maggiore rispetto al tempo di ricarica normale. Anche a batteria completamente carica, l'utensile dispone di circa il 50% dell'energia di cui dispone una batteria carica alla temperatura di esercizio normale.
4. Qualora la spia di accensione non si dovesse accendere immediatamente dopo il collegamento del caricatore o qualora, trascorso il tempo di ricarica normale, la spia di ricarica verde non dovesse lampeggiare rapidamente, si prega di rivolgersi ad un rivenditore autorizzato.
5. Se un pacco batteria completamente ricaricato viene inserito di nuovo nel caricabatteria, la spia di carica si illumina. Dopo alcuni minuti la spia di

caricamento inizierà a lampeggiare rapidamente per indicare che il caricamento è completato.

Pacco batteria Ni-Cd

NOTA:

Caricare un pacco batteria nuovo o un pacco batteria che non è stato usato per un lungo periodo, per circa 24 ore per riportare la batteria alla sua piena capacità.

Caricabatteria (EY0L10)

1. Collegare il caricatore alla presa di corrente.

NOTA:

L'inserimento della spina nella presa di corrente c.a. potrebbe provocare delle scintille, ma quello non è un problema in termini di sicurezza.

1. Far scorrere il coperchio del vano batteria per consentire l'inserimento del pacco batteria Ni-Cd.
2. Verificare che il coperchio sia bloccato saldamente.
3. Inserire saldamente il pacco batteria nel caricabatteria.

1. Durante la ricarica, la spia di carica si accende.

Quando la ricarica è stata completata, un interruttore elettronico interno scatta automaticamente per evitare la sovraccarica.

• La ricarica non avviene se il pacco batteria è caldo (per esempio, subito dopo l'uso per un lavoro pesante). La spia di standby arancione lampeggia mentre la batteria si sta raffreddando. La ricarica comincia poi automaticamente.
• Quando la batteria è completamente carica, la spia verde lampeggia rapidamente.
• Se la spia di caricamento non si accende immediatamente dopo aver collegato il caricabatteria oppure se la spia non si spegne al termine del caricamento standard, rivolgetevi ad un rivenditore autorizzato.
• Se un pacco batteria completamente ricaricato viene inserito di nuovo nel caricabatteria, la spia di carica si illumina. Dopo alcuni minuti la spia di caricamento inizierà a lampeggiare rapidamente per indicare che il caricamento è completato.

SEGNALI SPIE

Luce verde

Il caricatore è stato collegato alla presa murale.

È pronto per il caricamento.

Luce verde lampeggiante rapida

Il caricamento è completato. (Carica completa)

Luce verde lampeggiante

Batteria carica all'80% circa (Carica utilizzabile. Solo Li-ion)

Luce verde

In fase di caricamento.

Luce arancione

Pacco batteria freddo.

La ricarica del pacco batteria avviene lentamente per ridurre il peso sulla batteria (solo Li-ion).

Luce arancione lampeggiante

Il pacco batteria è caldo. Il caricamento avrà inizio appena la temperatura del pacco batteria sarà scesa.

Spia stato ricarica

Sinistra: verde Destra: arancione

Luce arancione e verde lampeggianti rapide

Non è possibile effettuare il caricamento. Il pacco

battery è impolverato o guasto.

Qualora la temperatura del pacco batteria raggiunga i -10°C o meno, anche la spia di ricarica arancione inizia a lampeggiare. La ricarica inizia quando la temperatura del pacco batteria aumenta (solo Li-ion).

Informazioni per gli utenti sulla raccolta e l'eliminazione di vecchie apparecchiature e batterie usate

Cd

Questi simboli sui prodotti, sull'imballaggio e/o sulle documentazioni o manuali accompagnanti i prodotti indicano che i prodotti elettrici, elettronici e le batterie usate non devono essere buttati nei rifiuti domestici generici.

Per un trattamento adeguato, recupero e riciclaggio di vecchi prodotti e batterie usate, vi preghiamo di portarli negli appositi punti di raccolta, secondo la legislazione vigente nel vostro Paese e le Direttive 2002/96/EC e 2006/66/EC.

Smaltendo correttamente questi prodotti e le batterie, contribuirete a salvare importanti risorse e ad evitare i potenziali effetti negativi sulla salute umana e sull'ambiente che altrimenti potrebbero verificarsi in seguito ad un trattamento inappropriato dei rifiuti.

Per ulteriori informazioni sulla raccolta e sul riciclaggio di vecchi prodotti e batterie, vi preghiamo di contattare il vostro comune, i vostri operatori per lo smaltimento dei rifiuti o il punto vendita dove avete acquistato gli articoli.

Sono previste e potrebbero essere applicate sanzioni qualora questi rifiuti non siano stati smaltiti in modo corretto ed in accordo con la legislazione nazionale.

Per utenti commerciali nell'Unione Europea

Se desiderate eliminare apparecchiature elettriche ed elettroniche, vi preghiamo di contattare il vostro commerciante od il fornitore per maggiori informazioni.

[Informazioni sullo smaltimento rifiuti in altri Paesi fuori dall'Unione Europea]

Questi simboli sono validi solo all'interno dell'Unione Europea. Se desiderate smaltire questi articoli, vi preghiamo di contattare le autorità locali od il rivenditore ed informarvi sulle modalità per un corretto smaltimento.

Nota per il simbolo delle batterie (esempio con simbolo chimico riportato quello il simbolo principale):

Questo significato può essere usato in combinazione con un significato chimico; in questo caso è conforme ai requisiti indicati alla Direttiva per il prodotto chimico in questione.

III. MANUTENZIONE

Per la pulizia dell'apparecchio, utilizzare un panno morbido ed asciutto. Non usare un panno bagnato, solventi, benzina od altre sostanze volatili per la pulizia.

IV. ACCESSORI

PRECAUZIONE:

Per prevenire il rischio di infortuni, utilizzare accessori o parti in dotazione solo per l'uso stabilito.

Per ulteriori informazioni riguardo a questi accessori, rivolgersi al più vicino centro di assistenza tecnica.

Modello EY7411
Capacità	Avvitamento vite	Vite a ferro M2,5 - M5
		Vite da legno ø 3,8 × 38 mm (5/32 " × 1-29/64")
	Trapanatura M	Metallo ø 5 mm (13/64 ") spc t = 1,6 mm
Motore 3,6 V DC
In assenza di carico		BASSO: 200 min-1(giri/min.)
		ALTO: 600 min-1(giri/min.)
Coppia massima		BASSA: 4,4 N·m (45 kgf-cm, 39 in-lbs)ALTA: 1,5 N·m (15 kgf-cm, 13 in-lbs)
Coppia frizione massima 3,0 N		m (30 kgf-cm, 26 in-lbs)
Lunghezza totale 283 mm (11-5/32")
Peso (con pacco batteria) 0,5 kg (1,1 lbs)

PACCO BATTERIA

Modello EY9L10
Accumulatore	Batteria Li-ion
Tensione batteria	3,6 V DC (3,6 V × 1 celle)
Capacità	1,5 Ah

CARICABATTERIA

Modello EY0L10
Peso		0,6 kg (1,3 lbs)
Valori		Si veda la placca di classificazione posta sul fondo del caricatore.
Tempo di caricamento		2,4 V	3,6 V
	1,2 Ah	EY9021	EY9025
		Completto: 15 min.	Completto: 15 min.
	1,5 Ah		EY9L10
			Utilizzabile: 15 min.
			Completto: 30 min.

NOTA:

• Per conoscere i pacchi batteria adatti a quello adattatore, si veda l'etichetta sul caricatore oppure il catalogo generale più recente.

L'etichetta delle istruzioni sui pacchi batteria riportano anche il caricatore adatto.
