Marke	Panasonic
Modell	EY7411
Produkttyp	Akku-Bohrschrauber
Nennspannung	3,6 V Gleichstrom
Akku	Li-Ion 3,6 V, 1,5 Ah (EY9L10)
Ladegerät	EY0L10, 30 Min. für Vollladung
Leerlaufdrehzahl (niedrig)	200 min⁻¹
Leerlaufdrehzahl (hoch)	600 min⁻¹
Max. Drehmoment (niedrig)	4,4 Nm
Max. Drehmoment (hoch)	1,5 Nm
Max. Kupplungsdrehmoment	3,0 Nm
Bohrfähigkeit (Metall)	Ø 5 mm (Stärke 1,6 mm)
Schraubfähigkeit (Holzschrauben)	Ø 3,8 × 38 mm
Schraubfähigkeit (Maschinenschrauben)	M2,5 bis M5
Gesamtlänge	283 mm
Gewicht (mit Akku)	0,5 kg
Anzahl der Kupplungseinstellungen	21
LED-Beleuchtung	Ja, mit Nachlaufzeit 5 Min.
Schraubenzähler	Ja, Modi AUF/AB, bis zu 99
Anti-Doppelanzug-Funktion	Ja, einstellbare Nachlaufzeit 0,1 bis 30 s
Bitverriegelung	Ja, bis zu 14,7 Nm
Wartung	Trockenes Tuch, kein Wasser oder Lösungsmittel
Sicherheit	Akkuschutz, automatische Abschaltung, Schutzbrille empfohlen

Häufig gestellte Fragen - EY7411 PANASONIC

Wie befestige ich einen Bohrer an der Bohrmaschine?

Halten Sie den Kragen des Schnellspannfutters fest und ziehen Sie ihn ab. Setzen Sie den Bohrer ein und lassen Sie den Kragen los. Überprüfen Sie, ob er fest sitzt, indem Sie daran ziehen. Zum Entfernen ziehen Sie den Kragen nach außen.

Wie stelle ich das Kupplungsdrehmoment ein?

Drehen Sie den Einstellring auf eine der 21 Rastungen. Jede Rastung entspricht einem Drehmoment von ca. 0,13 Nm. Testen Sie die Einstellung vor Gebrauch. Verwenden Sie für starkes Bohren die maximale Einstellung (ca. 4,4 Nm).

Was tun, wenn der Bohrer während des Bohrens stecken bleibt?

Schalten Sie den Schalter sofort aus, um eine Überlastung zu vermeiden. Drehen Sie die Drehrichtung um, um den Bohrer zu lösen.

Wie verwende ich die Schraubenzählfunktion?

Schalten Sie das Bedienfeld ein, stellen Sie die Anzahl der Schrauben (0-99) mit den Tasten +/- ein, wählen Sie den Modus AUF (aufwärts zählend) oder AB (abwärts zählend). Drücken Sie ENTER. Der Alarm ertönt, wenn die Anzahl erreicht ist, und der Zähler setzt sich zurück.

Wie stelle ich den Alarmton des Zählers ein?

Halten Sie die MODE-Taste 2 Sekunden lang gedrückt, 'F1' wird angezeigt. Verwenden Sie +/- zur Auswahl von b3 (hoch), b2 (mittel), b1 (tief) oder b0 (stumm). Drücken Sie ENTER zur Bestätigung.

Was bedeutet das Blinken der Akkuanzeige?

Das Blinken zeigt an, dass der Tiefentladungsschutz aktiviert ist. Laden Sie den Akku sofort auf, um eine Verkürzung der Lebensdauer zu vermeiden.

Wie verwende ich die Kupplungsverriegelungsfunktion?

Stellen Sie die Kupplung auf das gewünschte Drehmoment ein, befestigen Sie dann die Verriegelungsabdeckung, indem Sie die Dreiecksmarkierung mit der Auswahlmarkierung ausrichten. Zum Entfernen greifen Sie beide Seiten und ziehen Sie drehend ab.

Wie lade ich den Akku richtig?

Verwenden Sie nur das dafür vorgesehene Ladegerät (EY0L10). Schließen Sie das Ladegerät an, setzen Sie den Akku ein. Die grüne LED blinkt schnell, wenn der Ladevorgang abgeschlossen ist. Lassen Sie den Akku nicht länger als 24 Stunden im Ladegerät.

Welche Akkutypen sind mit diesem Werkzeug kompatibel?

Das Werkzeug ist kompatibel mit dem Li-Ion-Akku EY9L10 (3,6 V, 1,5 Ah) und Ni-Cd-Akkus gleicher Bauform (Referenzen EY9021 und EY9025). Verwenden Sie nur empfohlene Panasonic-Akkus.

Wie pflege ich die Bohrmaschine?

Reinigen Sie das Gerät mit einem trockenen, sauberen Tuch. Verwenden Sie weder Wasser, Lösungsmittel noch flüchtige Reinigungsmittel. Bewahren Sie den Akku bei Raumtemperatur (0-40°C) auf und entsorgen Sie ihn gemäß den Vorschriften.

BEDIENUNGSANLEITUNG EY7411 PANASONIC

Vor Inbetriebnahme des Gerätes die Betriebsanleitung gründlich durchlesen und die Broschüre zum späteren Nachschlagen sorgfältig aufbewahren.

FUNKTIONSBESCHREIBUNG

FUNKTIONSBESCHREIBUNG

Lesen Sie vor der ersten Inbetriebnahme dieses Gerätes das separate Handbuch „Sicherheitsmaßregeln“ sorgfältig durch.

I. WEITERE WICHTIGE SICHERHEITSREGELN

1) Geeigneten Gehörschutz tragen, wenn das Werkzeug längere Zeit im Betrieb ist! Lange Einwirkung von starkem Lärm kann zu Gehörverlust führen. 2) Denken Sie daran, dass das Werkzeug ständig betriebsbereit ist, da es nicht an die Steckdose angeschlossen werden muss. 3) Beim Bohren oder Schrauben in Wände, Fußboden usw. können stromführende Kabel berührt werden. DAHER NIE DAS SECHSKANTSCHNELLSPANNFUTTER ODER ANDERE VORDE METALLTEILE BERÜHREN! Das Werkzeug beim Schrauben nur am Kunststoffgriff halten, um in solchen Fällen vor elektrischen Schlägen geschützt zu sein. 4) Falls der Bit stecken bleibt, lassen Sie sofort den Elektronikschalter los, um eine Überlastung zu verhüten, die den Akku oder Motor beschädigen kann. Verwenden Sie die Rückwärtsdrehung, um klemmende Bits zu lösen. 5) Beim Aufladen kann sich das Ladegerät etwas erhitzen. Dies ist normal. Lassen Sie den Akku nach Abschluss des Ladevorgangs nicht länger als 24 Stunden im Ladegerät.

Symbol	Bedeutung
V	Volt
- - -	Gleichstrom
n0	Leerlaufdrehzahl
... min-1	Drehzahl oder Hubzahl pro Minute
Ah	Akkukapazitat in Ampere Stunden
- - -	Bohren
- - -	Lesen Sie die Bedienungsanleitung vor Gebrauch.
- - -	Nur für Inneneinsatz.

WARNUNG:

• Verwenden Sie nur die Panasonic-Akkus, die für den Einsatz mit dieser Akku-Maschine ausgelegt sind.
• Werfen Sie den Akku nicht ins Feuer, und setzen Sie ihn auch keiner übermäßigen Wärme aus.
• Unterlassen Sie das Einschlagen von Nägeln in den Akku sowie Erschüttern, Zerlegen oder Abändern des Akkus.
• Achten Sie darauf, dass keine Metallgegenstände mit den Kontaktenden des Akkus in Berührung kommen.
• Unterlassen Sie das Tragen oder Aufbewahren des Akkus zusammen mit Nägeln oder ähnlichen Metallgegenständen im selben Behälter.
• Laden Sie den Akku nicht an einem heißen Ort, wie z. B. in der Nähe eines Feuers oder in direktem Sonnenlicht. Anderenfalls kann der Akku überhitzen, Feuer fangen oder explodieren.
• Verwenden Sie nur das zugehörige Ladegerät zum Laden des Akkus. Anderenfalls kann der Akku auslaufen, überhitzen oder explodieren.

II. MONTAGE & BETRIEB

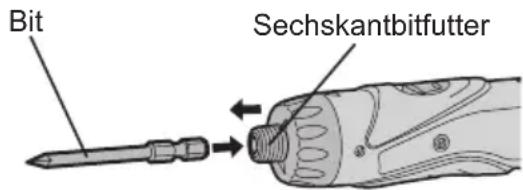

- Sechskantbitfutter

Anbringen von Bits HINWEIS:

Wenn Sie Bohrerbits anbringen oder abnehmen, trennen Sie den Akku vom Werkzeug und stellen Sie den Sperrknopf auf die Sperrstellung.

1. Die Hülse des Schnellspannfutters halten und vom Schrauber herausziehen.
2. Den Bit in das Bohrfutter einsetzen. Die Hülse loslassen.
3. Der Ring springt in seine Ausgangsposition zurück, wenn er losgelassen wird.
4. Am Bit ziehen, um sicherzustellen, dass er nicht abgezogen werden kann.
5. Zum Entfernen des Bits die Hülse auf die gleiche Weise herausziehen.

9,5 mm (3/8") - 13 mm (33/64") 6,35 mm (1/4")

Kupplungsring (Einstellung des Kupplungsdrehmoments)

Stellen Sie das Drehmoment für die jeweilige Arbeit auf eine der 21 möglichen Einstellungen ein. Ein Intervall von etwa 0,13 N·m (1,3 kgf·cm) besteht zwischen den Stufen.

VORSICHT:

Testen Sie die Einstellung vor der eigentlichen Arbeit.

Die Skala auf diese Zeichen einstellen.

Referenz für die Drehmoment-Einstellung

Position	Drehmoment	Anwendung
1	Ca. 0,29 N·m(3,0 kgf-cm)	FürnormalesSchrauben
5	Ca. 0,82 N·m(8,4 kgf-cm)
9	Ca. 1,35 N·m(13,8 kgf-cm)
13	Ca. 1,88 N·m(19,2 kgf-cm)
17	Ca. 2,41 N·m(24,6 kgf-cm)
21	Ca. 2,94 N·m(30,0 kgf-cm)
	Ca. 4,4 N·m(45,0 kgf-cm)	FürkraftvollesSchraubenund Bohren

• Stellen Sie die Kupplung bei hohen Drehzahlen auf 10 oder niedriger. (Bei höherem Skalenwert stoppt der Betrieb beim maximalen Drehmoment von 1,5 N·m (15 kgf-cm).) Die automatische Abschaltung kann bei höheren Kupplungseinstellungen funktionsunfähig werden, wenn die Akkuleistung nachlässt. Laden Sie in diesem Fall den Akku auf.

HINWEIS:

Die Tabelle ist nur ein Anhaltspunkt. Die Drehmoment-Einstellung kann je nach Material, Schraubentyp usw. unterschiedlich sein. Bitte testen Sie die Einstellung für Ihre eigenen Bedingungen vor der Benutzung.

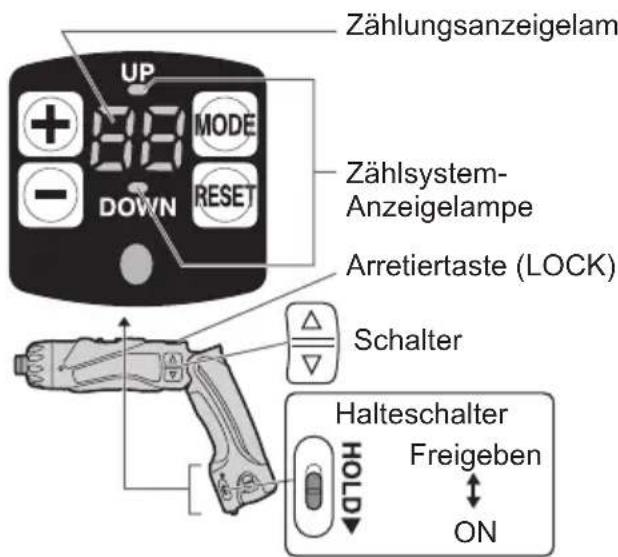

Bedienfeld

Herstellereinstellungen vor dem Versand

Zählsystem: Abwärtszählung Zählereinstellwert: 99 - Summer-Tonhöhe: b1 (Niedriger Ton) - Zeit zur Verhütung von Doppelanzugszählung: 0 (AUS) - Halteschalter: Freigegeben - Bitte ändern Sie die Einstellungen entsprechend den Benutzungsbedingungen vor.

Schraubenzahlfunktion.

Zählt die Anzahl von Auto-Stopps. (Zählt die Anzahl der eingedrehten Schrauben) Die Zählmethode kann zwischen „UP" und „DOWN" gewählt werden. - Wenn der Einstellwert der einzudrehenden Schrauben erreicht wird, ertönt ein Summer, und der Zählerwert wird zurückgestellt. - Drei Tonhöhen können für den Ton gewählt werden. - Funktion zur Verhütung von Doppelanzugszählung

Die Arbeit (Doppelanzug und Einschraubbestätigung usw.), die innerhalb der Einstellzeit begann, wird nicht gezählt, nachdem die eingedrehten Schrauben gezählt worden sind.

Aktivieren des Bedienfelds

1. Lassen Sie den Halteschalter los.
2. Bringen Sie das Bedienfeld zum Aufleuchten.

① Lassen Sie die Arretiertaste los. ② Drücken Sie die Taste. (Das Bedienfeld leuchtet auf.)

Die Zählanzeigelampe sowie UP oder DOWN leuchten auf.

Einstellen der Zählfunktionen (Schraubenzählung/Zählsystem)

Stellen Sie den Schalter "Hold" (Freigeben) zum Einstellen der Funktionen.

1. Drücken Sie bei leuchtendem Bedienfeld.

Mit jedem Drücken von wird zwischen Schraubenzahlung und Zählsystem umgeschaltet, wobei die jeweilige Einstellung blinkt.

Schraubenzahlung → Die Zahlungsanzeigelampe blinkt. Zählsystem → "UP" oder "DOWN" blinkt.

SIm- → "OP" oder "Dc"

2. Schraubenzahlung

Stellen Sie die Anzahl der Schrauben mit b oder der ein.

• Der Bereich kann innerhalb von 0 - 99 eingestellt werden.
• 0 wird nicht gezählt.

Zählsystem

Drücken Sie MODE. "UP" oder "DOWN" beginnt zu blinken. Wählen Sie nun "+" (UP) oder "-" (DOWN).

• Halten Sie die Taste (+) oder (-) bei der Einstellung des Drehmoments gedrückt, um den Wert fortlaufend zu verändern.

- Zeigt die Anzahl der eingedrehten Schrauben an. [ 0 → 1 → 2 … Einstellwert ]

Die Einstellungen werden durch Drücken von Δ/∇ aktiviert.

• Wenn der Einstellwert der Schrauben erreicht wird, ertönt der Summer, und der Zählerwert wird auf Null zurückgestellt.
• Zeigt die Anzahl der noch einzudrehenden Schrauben an. (Einstellwert...2→1→0)
• Wenn der Einstellwert der einzudrehenden Schrauben erreicht wird, ertönt ein Summer, und der Zählerwert wird zurückgestellt.

auß. Die Einstellungen werden durch Drücken von Aktiviert.

Die vorherige Einstellung wird gelöscht.

So verhüten Sie eine versehentliche Änderung der Einstellwerte.

• Stellen Sie den Schalter HOLD auf ON.

Einstellungen praktischer Funktionen (Summerton/Zeit zur Verhütung von Doppelanzugszählung)

Stellen Sie den Schalter „Hold“ (Freigeben) zum Einstellen der Funktionen.

1. Halten Sie bei leuchtendem Bedienfeld 2 Sekunden oder länger gedrückt.

Die Zahlungsanzeigelampe „F1“ leuchtet auf.

Mit jedem Drücken von Mode erfolgt eine Umschaltung zwischen der Summerton-Einstellung und der Einstellung der Zeit zur Verhütung von Doppelanzugszählung.

Summerton-Einstellung → „F1“ leuchtet auf. Einstellung der Zeit zur Verhütung von Doppelanzugszählung → „F2“ leuchtet auf.

2. Summerton-Einstellung

Der Summerton kann mit „+“ gewählt werden, wenn „F1“ leuchtet.

Bedienung	Anzeige	Tonfrequenz
+	b3 Hoh	er Ton (ca. 4 kHz)
	b2	Mittelhoher Ton (ca. 3 kHz)
	b1 Nieder	iger Ton (ca. 2 kHz)
	b0 Kein	Ton (AUS)

• Wenn „gebracht“ wird, wird der von der vorherigen Einstellung gespeicherte Summerton angezeigt.

Einstellung der Zeit zur Verhütung von Doppelanzugszahlung

Drücken Sie MODE, sodass "F2" aufleuchtet, und wählen Sie die Zeit mit +

Bedienung	Anzeige	Sekun- denzahl	Nach der Schrauben- zahlung wird eine Einschrau- bung innerhalb der eingestellten Sekunden- zahl nicht gezählt.
	30 3	Sekunden
	:	:
	1	0,1 Sekunden
	0	AUS

• Wenn gedrückt wird, wird die von der vorherigen Einstellung gespeicherte Zeiteinstellung angezeigt.
• Die Einstellung wird durch Drücken von durchgeführt.

So verhindern Sie eine versehentliche Änderung der Einstellwerte.

• Stellen Sie den Schalter HOLD auf ON.

Ändern der Schraubenzahl während der Benutzung

1. Lassen Sie den Halteschalter los.
2. Stellen Sie den Zählerwert mit ein.

Die angezeigte Zahl der einzudrehenden Schrauben kann innerhalb des Bereichs der Schraubenzahlwerte geändert werden.

So verhindern Sie eine versehentliche Änderung der Einstellwerte.

• Stellen Sie den Schalter HOLD auf ON.

• Wenn während der Einstellung 60 Sekunden oder länger kein Bedienungsvorgang erfolgt, und wenn die Batterie entfernt wird

Die Operation für den Einstellwert wird ungültig. Nehmen Sie eine Rückstellung der Einstellwerte vor.

So verhindern Sie eine versehentliche Änderung der Einstellwerte.

• Stellen Sie den Schalter HOLD auf ON.

• Wenn die Batterien während der Benutzung gewechselt werden
• Wenn die Batterien gewechselt werden, wird der Zählerwert gespeichert.

Daher kann der Bohrer kontinuierlich verwendet werden.

- Akkuladungs-Warnlampe

Aus (normaler Betrieb)

Blinken (keine Ladung) Akkuschutzfunktion aktiv

Übermäßiges (vollständiges) Entladen von Li-Ion-Akkus führt zu einer erheblichen Verkürzung ihrer Lebensdauer. Der Schrauber ist mit einer Akkuschutzfunktion ausgestattet, die übermäßiges Entladen des Akkus verhindert.

Die Akkuschutzfunktion wird unmittelbar vor der Erschöpfung des Akkus aktiviert und bewirkt Blinken der Akkuladungs-Warnlampe. - Wenn die Akkuladungs-Warnlampe blinkt, laden Sie den Akku unverzüglich auf.

Kupplungssperrenabdeckung

Die Kupplungssperrenabdeckung gestattet das Verriegeln der Kupplung an der gewählten Einstellung.

Anbringen der Abdeckung

1. Wählen Sie die für die Anwendung geeignete Kupplungseinstellung.
2. Befestigen Sie die Kupplungssperrenabdeckung am Kupplungsring.
3. Richten Sie die Dreiecksmarke der Abdeckung auf die Einstellungsmarke am Bohrer aus, und bringen Sie die Abdeckung an.

Dreiecksmarke Einstellungsmarke

Entfernen der Abdeckung

1. Fassen Sie die Kupplungssperrenabdeckung mit den Fingern an der Marke und der Unterseite der Abdeckung, um sie zu entfernen.

Die Kupplungssperrenabdeckung lässt sich nur schwer vom Bohrer entfernen, wenn Sie beim Abziehen auf die Seite der Abdeckung drücken.

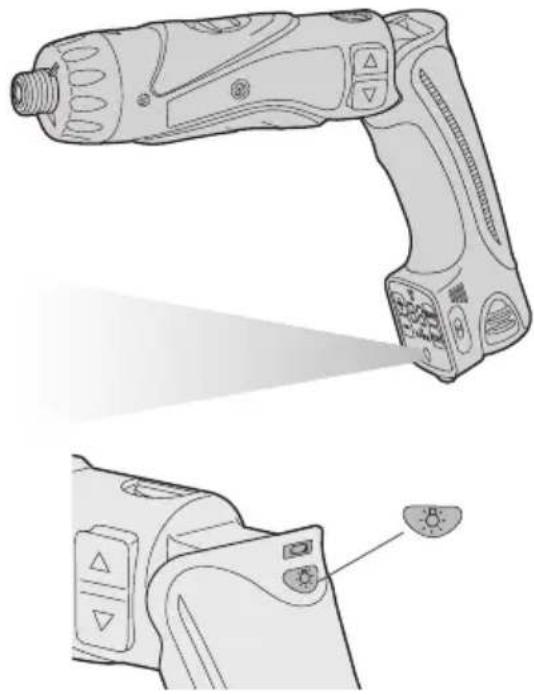

- Verwendung der LED-Leuchte

Betätigen Sie vor der Benutzung der LED-Leuchte einmal den Ein-Aus-Schalter.

Drücken Sie die LED-Leuchten-Einschalttaste

Die Leuchte verbraucht nur sehr wenig Strom und beeinträchtigt nicht die Leistung der Maschine oder die Akkukapazität während der Benutzung.

VORSICHT:

Die eingebaute LED dient zur vorübergehenden Beleuchtung des kleinen Arbeitsbereichs. - Benutzen Sie sie nicht als Ersatz für eine reguläre Taschenlampe, weil sie nicht hell genug ist. Die LED-Leuchte schaltet sich aus, wenn die Maschine 5 Minuten lang nicht benutzt wird.

Vorsicht: SEHEN SIE NICHT IN DEN STRAHL.

Die Verwendung von Bedienelementen, Einstellungen oder Vorgängen außer den hier beschriebenen kann zur Freisetzung gefährlicher Strahlung führen.

Bitverriegelungsfunktion

Bei ausgeschaltetem Schalter und verriegeltem Bit kann das Werkzeug wie ein manueller Schraubendreher verwendet werden — bis zu 14,7 N·m (150 kgf-cm).

Die Antriebswelle kann etwas Spiel aufweisen, was jedoch keine Funktionsstörung ist.

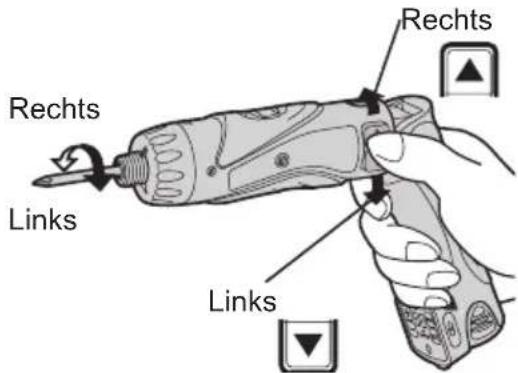

Hauptschalter (EIN/AUS)

Drücken Sie die obere Hälfte des Schalters für Vorwärtsdrehung, und die untere Hälfte für Rückwärtsdrehung.

Drehzahl-Wahlschalter

Um das Werkzeug der jeweiligen Anwendung anzupassen, sind zwei verschiedene Drehzahlen verfügbar. Wählen Sie je nach der Anwendung entweder die hohe oder die niedrige Drehzahl.

Wahl der Drehzahl		Drehmoment
NIEDRIG	200 min-1(U/Min)	Hoch
HOCH 6	00 min-1(U/Min)	Niedrig

VORSICHT:

• Überprüfen Sie den Drehzahl-Wahlschalter vor Gebrauch.
• Betätigen Sie den Drehzahl-Wahlschalter nicht, während der Hauptschalter eingeschaltet ist (in der EIN-Stellung).

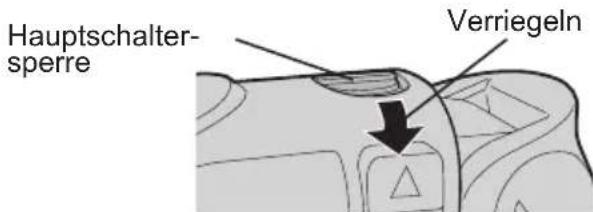

Hauptschaltersperre

Stellen Sie die Hauptschaltersperre nach dem Gebrauch auf die Sperrposition, um versehentliche Betätigung zu vermeiden.

- Akku (EY9L10)

1. Nehmen Sie den Akku vom Werkzeug ab.
2. Laden Sie den Akku mit dem Ladegerät.
3. Nehmen Sie den Akku nach Abschluss des Ladevorgangs vom Ladegerät ab, und bringen Sie ihn am Werkzeug an.

Trennen Sie das Ladegerät von der Stromquelle, wenn es nicht benutzt wird.

HINWEIS:

Die Verwendung unter sehr heißen oder kalten Bedingungen führt zu einer Verringerung der Betriebskapazität pro Ladung.

[Akku]

Für richtigen Gebrauch des Akkus

Li-Ion-Akku (EY9L10)

Um eine möglichst lange Lebensdauer des Li-Ion-Akkus zu erzielen, lagern Sie ihn nach dem Gebrauch, ohne ihn aufzuladen. - Der Umgebungstemperaturbereich liegt zwischen 0°C (32°F) und 40°C (104°F) .

Wenn das Akkupack bei einer Akkutemperatur unter 0°C (32°F) benutzt wird, funktioniert das Werkzeug möglicherweise nicht einwandfrei.

• Wenn Sie den Akku nicht benutzen, halten Sie ihn von Metallgegenständen fern: z.B. Büroklammern, Münzen, Schlüssel, Nägel, Schrauben oder andere kleine Metallgegenstände, welche die Kontakte kurzschließen können.

Das Kurzschließen der Akkukontakte kann Funken, Verbrennungen oder einen Brand verursachen.

Sorgen Sie bei Benutzung des Akkus für ausreichende Belüftung des Arbeitsplatzes.

Lebensdauer des Akkus

Das Akku hat nur eine begrenzte Lebensdauer. Wenn auch nach einer ordnungsgemäßen Ladung die Betriebszeit extrem kurz ist, muss der Akku erneuert werden.

Batterie-Recycling

ACHTUNG:

Um Umweltschutz und Materialrecycling zu gewährleisten, müssen Sie die Batterie zur örtlichen Entsorgungsstelle bringen, falls eine solche in Ihrem Land vorhanden ist.

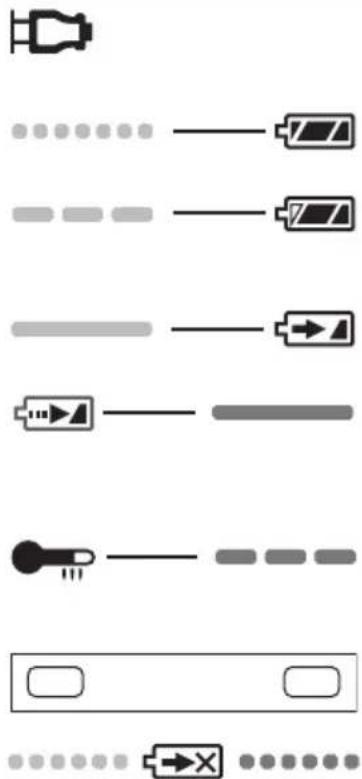

[Ladegerät]

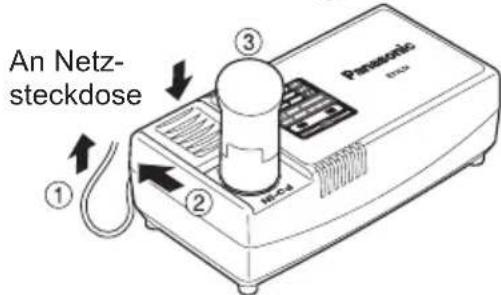

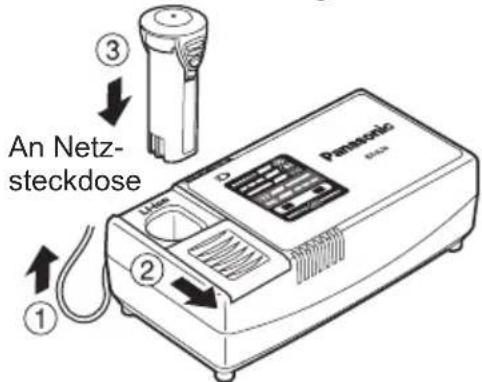

Laden

Allgemeine Vorsichtsmaßnahmen für Li-Ion/Ni-Cd-Akkus

HINWEIS:

• Wenn ein kalter Akku (von etwa 5°C (41°F) oder weniger) in einem warmen Raum aufgeladen werden soll, halten Sie den Akku für mindestens eine Stunde in dem Raum und laden Sie ihn auf, wenn er sich auf Raumtemperatur erwärmt hat. Anderenfalls wird der Akku möglicherweise nicht voll aufgeladen.
• Das Ladegerät abkühlen lassen, wenn mehr als zwei Akku-Sätze hintereinander aufgeladen werden.
• Stecken Sie Ihre Finger nicht in die Kontaktöffnung, wenn das Ladegerät festgehalten wird oder bei anderen Gelegenheiten.

VORSICHT:

Um die Gefahr eines Brandes oder Schadens am Ladegerät zu verhindern.

• Keinen Motorgenerator als Spannungsquelle benutzen.
• Decken Sie die Entlüftungsöffnungen des Ladegerätes und den Akku nicht ab. Trennen Sie das Ladegerät vom Stromnetz, wenn es nicht benutzt wird.

Li-Ion-Akku

HINWEIS:

Beim Kauf ist Ihr Akku nicht voll aufgeladen. Laden Sie daher den Akku vor Gebrauch auf.

Ladegerät (EY0L10)

1. Ladegerät an Wandsteckdose anschließen.

HINWEIS:

Beim Einführen des Steckers in eine Netzsteckdose können Funken erzeugt werden, was jedoch in Bezug auf die Sicherheit kein Problem darstellt.

1. Schieben Sie die Ladeschachtabdeckung darüber, um den Li-Ion-Akku einzuschieben.
2. Achten Sie darauf, dass die Abdeckung einwandfrei eingerastet ist.
3. Akku fest in das Ladegerät schieben.

1. Während des Ladens leuchtet die Ladekontrolllampe.

Mit Erreichen der vollen Ladung spricht automatisch eine interne, elektronische Schaltung an, die ein Überladen verhindert.

Das Laden beginnt nicht, solange der Akku noch heiß ist (wie z.B. unmittelbar nach intensivem Gebrauch). Die Bereitschaftslampe blinkt in Orange, bis der Akku abgekühlt ist. Das Laden beginnt dann automatisch.

1. Die Ladekontrolllampe (grün) blinkt langsam, wenn der Akku zu etwa 80% aufgeladen ist.
2. Wenn der Ladevorgang beendet ist, beginnt die Ladekontrolllampe schnell in Grün zu blinken.
3. Falls die Akkutemperatur 0°C oder weniger beträgt, dauert der Ladevorgang bis zur vollen Aufladung des Akkus länger als die normale Ladezeit.

Selbst wenn der Akku voll aufgeladen ist, hat er nur etwa 50% der Leistung eines voll aufgeladenen Akkus bei normaler Betriebstemperatur.

1. Falls die Betriebslampe nicht unmittelbar nach dem Anschluss des Ladegeräts aufleuchtet oder die Ladekontrolllampe nach Ablauf der normalen Ladezeit nicht schnell in Grün blinkt, konsultieren Sie einen Vertragshändler.
2. Wird ein voll aufgeladener Akku erneut in das Ladegerät eingesetzt, leuchtet die Ladekontrolllampe auf.

Nach einigen Minuten beginnt die Ladekontrolllampe rascher zu blinken und zeigt an, dass der Ladevorgang abgeschlossen ist.

Ni-Cd-Akku

HINWEIS:

Beim ersten Aufladen der Akkus oder beim Aufladen nach längerer Ruhezeit die Akkus etwa 24 Stunden lang aufladen, um die volle Kapazität zu erreichen.

Ladegerät (EY0L10)

1. Ladegerät an Wandsteckdose anschließen.

HINWEIS:

Beim Einführen des Steckers in eine Netzsteckdose können Funken erzeugt werden, was jedoch in Bezug auf die Sicherheit kein Problem darstellt.

1. Schieben Sie die Akkuladeschachtabdeckung darüber, um den Ni-Cd-Akku einzuschieben.
2. Achten Sie darauf, dass die Abdeckung einwandfrei eingerastet ist.
3. Akku fest in das Ladegerät schieben.

1. Während des Ladens leuchtet die Ladekontrolllampe.

Mit Erreichen der vollen Ladung spricht automatisch eine interne, elektronische Schaltung an, die ein Überladen verhindert.

Das Laden beginnt nicht, solange der Akku noch heiß ist (wie z.B. unmittelbar nach intensivem Gebrauch). Die Bereitschaftslampe blinkt in Orange, bis der Akku abgekühlt ist. Das Laden beginnt dann automatisch.

1. Wenn der Ladevorgang beendet ist, beginnt die Ladekontrolllampe schnell in Grün zu blinken.
2. Wenn die Ladekontrolllampe nicht unmittelbar nach dem Anschließen des Netzkabels aufleuchtet oder nach Ablauf der normalen Ladezeit nicht erlischt, wenden Sie sich bitte an einen autorisierten Fachhändler.
3. Wird ein voll aufgeladener Akku erneut in das Ladegerät eingesetzt, leuchtet die Ladekontrolllampe auf. Nach einigen Minuten beginnt die Ladekontrolllampe rascher zu blinken und zeigt an, dass der Ladevorgang abgeschlossen ist.

ANZEIGELAMPEN

Leuchten in Grün: Das Ladegerät ist an eine Netzsteckdose angeschlossen. Ladebereitschaft hergestellt.

Schnelles Blinken in Grün: Ladevorgang ist abgeschlossen. (Volle Ladung)

Blinken in Grün: Der Akku ist zu etwa 80% aufgeladen. (Nutzbare Ladung. Nur Li-Ion)

Leuchten in Grün: Ladevorgang läuft.

Leuchten in Orange: Akku ist kalt. Der Akku wird langsam geladen, um seine Belastung zu reduzieren.

Blinken in Orange: Der Akku ist warm geworden. Der Ladevorgang beginnt wieder, wenn die Temperatur des Akkus gefallen ist.

Ladezustandslampe: Links: Grün, Rechts: Orange wird angezeigt

Schnelles Blinken in Orange und Grün: Keine Ladung möglich. Verstaubt oder Defekt des Akkus.

Beträgt die Temperatur des Akkus -10°C oder weniger, beginnt die Ladekontrolllampe (orange) ebenfalls zu blinken. Der Ladevorgang beginnt, wenn die Temperatur des Akkus steigt (nur Li-Ion)

Benutzerinformation zur Sammlung und Entsorgung von veralteten Geräten und benutzten Batterien

Cd

Diese Symbole auf den Produkten, Verpackungen und/oder Begleitdokumenten bedeuten, dass benutzte elektrische und elektronische Produkte und Batterien nicht in den allgemeinen Hausmüll gegeben werden sollen. Bitte bringen Sie diese alten Produkte und Batterien zur Behandlung, Aufarbeitung bzw. zum Recycling gemäß ihrer Landesgesetzgebung und den Richtlinien 2002/96/EG und 2006/66/EG zu ihren zuständigen Sammelpunkten. Indem Sie diese Produkte und Batterien ordnungsgemäß entsorgen, helfen Sie damit, wertvolle Ressourcen zu schützen und eventuelle negative Auswirkungen auf die menschliche Gesundheit und die Umwelt zu vermeiden, die anderenfalls durch eine unsachgemäße Abfallbehandlung auftreten können. Wenn Sie ausführlichere Informationen zur Sammlung und zum Recycling alter Produkte und Batterien wünschen, wenden Sie sich bitte an ihre örtlichen Verwaltungsbehörden, ihren Abfallentsorgungsdienstleister oder an die Verkaufseinrichtung, in der Sie die Gegenstände gekauft haben. Gemäß Landesvorschriften können wegen nicht ordnungsgemäßer Entsorgung dieses Abfalls Strafgelder verhängt werden.

Für geschäftliche Nutzer in der Europäischen Union

Wenn Sie elektrische oder elektronische Geräte entsorgen möchten, wenden Sie sich wegen genauerer Informationen bitte an ihren Händler oder Lieferanten.

[Informationen zur Entsorgung in Ländern außerhalb der Europäischen Union]

Diese Symbole gelten nur innerhalb der Europäischen Union. Wenn Sie solche Gegenstände entsorgen möchten, erfragen Sie bitte bei den örtlichen Behörden oder ihrem Händler, welches die ordnungsgemäße Entsorgungsmethode ist.

Hinweis zum Batteriesymbol (unter zwei Symbolbeispiele):

Dieses Symbol kann in Kombination mit einem chemischen Symbol verwendet werden. In diesem Fall erfüllt es die Anforderungen derjenigen Richtlinie, die für die betreffende Chemikalie erlassen wurde.

III. WARTUNG

Das Gerät nur mit einem trockenen, weichen Lappen abwischen. Verwenden Sie zum Reinigen keine feuchten Lappen oder flüchtige Lösungsmittel wie Farbverdünner oder Benzin.

IV. ZUBEHÖR

VORSICHT:

Um Verletzungsgefahr vorzubeugen, verwenden Sie Zubehörteile oder Vorrichtungen nur für ihren angegebenen Zweck.

Um Näheres über diese Zubehörteile zu erfahren, wenden Sie sich bitte an ihre örtliche Kundendienststelle.

·EY9X007E

Kupplungssperrenabdeckung

Verwenden Sie nur für die Futtergröße passende Bits.

9,5 mm (3/8") - 6,35 mm 13 mm (33/64") (1/4")

V. TECHNISCHE DATEN

HAUPTGERÄT

Modell EY7411
Kapazität	Schrauben	Maschinenschraube	M2,5 - M5
		Holzschraube ø 3,8	× 38 mm (5/32 " × 1-29/64")
	Bohren Für Stahl ø 5 mm (13/64	") spc t = 1,6 mm
Motor 3,6 V DC
Drehzahl ohne Last		NIEDRIG: 200 min-1(U/Min)
		HOCH: 600 min-1(U/Min)
Maximales Drehmoment		NIEDRIG: 4,4 N·m (45 kgf-cm, 39 in-lbs)
		HOCH: 1,5 N·m (15 kgf-cm, 13 in-lbs)
Maximales Kupplungs-drehmoment		3,0 N·m (30 kgf-cm, 26 in-lbs)
Gesamtlänge 283 mm (11-5/32		")
Gewicht (mit Akku) 0,5 kg (1,1 lbs)

AKKU

Modell EY9L10
Akku Li-Ion-Akku
Akkuspannung 3,6 V DC (3,6 V × 1 Zellen)
Kapazität 1,5 Ah

AKKU-LADEGERÄT

Modell EY0L10
Gewicht 0,6 kg (1,3 lbs)
Nennleistung		Siehe Typenschild auf der Unterseite des Ladegerätes.
Ladezeit		2,4 V
	1,2 Ah	EY9021Voll: 15 Min.
	1,5 Ah
		EY9L10Nutzbar: 15 Min.Voll: 30 Min.

HINWEIS:

Die für dieses Ladegerät geeigneten Akkus sind auf dem Aufkleber am Ladegerät oder im neuesten Generalkatalog angegeben.

Der Anweisungsaufkleber auf dem Akku gibt das geeignete Ladegerät an.

V. TECHNISCHE DATEN

HAUPTGERÄT

Aufladen nicht möglich. Staub auf dem Akku oder Akku defekt.

V. TECHNISCHE DATEN

WERKZEUG

Model EY7411
Capaciteit	Schroeven indraaien	Machineschroef M2,5-M5
		Houtschroefø3,8×38 mm (5/32" × 1-29/64")
	Boren In metaalø5 mm (13/64)	") spc t = 1,6 mm
Motor 3,6 V gelijkstroom
Onbelast toerental		LAAG: 200 min-1(tpm)
		HOOG: 600 min-1(tpm)
Maximaal aanhaalmoment		LAAG: 4,4 N·m (45 kgf-cm, 39 in-lbs)
		HOOG: 1,5 N·m (15 kgf-cm, 13 in-lbs)
Maximaal koppelingsmoment 3		0 N·m (30 kgf-cm, 26 in-lbs)
Totale lengte 283 mm (11-5/32)		")
Gewicht (met accu) 0,5 kg (1,1	bs)

AKKU
