Mærke	Panasonic
Model	EY7411
Produkttype	Trådløs skruemaskine
Nominel spænding	3,6 V DC
Batteri	Li-ion 3,6 V, 1,5 Ah (EY9L10)
Lader	EY0L10, 30 min til fuld opladning
Tomgangshastighed (lav)	200 min⁻¹
Tomgangshastighed (høj)	600 min⁻¹
Maks. moment (lav)	4,4 N·m
Maks. moment (høj)	1,5 N·m
Maks. koblingsmoment	3,0 N·m
Borekapacitet (metal)	Ø 5 mm (tyk. 1,6 mm)
Skruekapacitet (træskruer)	Ø 3,8 × 38 mm
Skruekapacitet (maskinskruer)	M2,5 til M5
Samlet længde	283 mm
Vægt (med batteri)	0,5 kg
Antal koblingstrin	21
LED-belysning	Ja, med 5 min forsinkelse
Skruetæller	Ja, tilstande UP/NED, op til 99
Anti-dobbeltspændingsfunktion	Ja, justerbar forsinkelse 0,1 til 30 s
Bitslås	Ja, op til 14,7 N·m
Vedligeholdelse	Tør klud, ikke vand eller opløsningsmiddel
Sikkerhed	Batteribeskyttelse, automatisk stop, briller anbefales

Ofte stillede spørgsmål - EY7411 PANASONIC

Hvordan fastgør man et bor i boremaskinen?

Hold på spændchuckens krave og træk den af. Indsæt boret, slip derefter kraven. Kontrollér, at den sidder fast ved at trække i den. For at fjerne den, træk kraven udad.

Hvordan justerer man koblingsmomentet?

Drej justeringsringen til et af de 21 trin. Hvert trin svarer til et moment på ca. 0,13 N·m. Test indstillingen før brug. Til kraftig boring skal du bruge den maksimale indstilling (ca. 4,4 N·m).

Hvad gør man, hvis boret sidder fast under boring?

Sluk straks for afbryderen for at undgå overbelastning. Vend rotationsretningen for at frigøre boret.

Hvordan bruger man skruetællerfunktionen?

Tænd for kontrolpanelet, indstil antal skruer (0-99) med +/- knapperne, vælg tilstand UP (stigende) eller DOWN (faldende). Tryk på ENTER. Alarmen lyder, når antallet er nået, og tælleren nulstilles.

Hvordan justerer man alarmlyden for tælleren?

Hold MODE-knappen nede i 2 sekunder, 'F1' vises. Brug +/- til at vælge b3 (høj), b2 (mellem), b1 (dyb) eller b0 (stille). Tryk på ENTER for at bekræfte.

Hvad betyder blinkende batteriindikator?

Blink indikerer, at overafladningsbeskyttelsen er aktiveret. Oplad straks batteriet for at undgå reduceret levetid.

Hvordan bruger man koblingslåsfunktionen?

Indstil koblingen til det ønskede moment, fastgør derefter låsdækslet ved at justere den trekantede markering med udvælgelsesmærket. For at fjerne, tag fat i begge sider og træk, mens du drejer.

Hvordan oplader man batteriet korrekt?

Brug kun den dedikerede lader (EY0L10). Tilslut laderen, indsæt batteriet. Den grønne lampe blinker hurtigt, når opladningen er færdig. Lad ikke batteriet være i laderen i mere end 24 timer.

Hvilke batterityper er kompatible med dette værktøj?

Værktøjet er kompatibelt med Li-ion-batteriet EY9L10 (3,6 V, 1,5 Ah) og Ni-Cd-batterier af samme format (referencer EY9021 og EY9025). Brug kun anbefalede Panasonic-batterier.

Hvordan vedligeholder man boremaskinen?

Rengør apparatet med en tør, ren klud. Brug ikke vand, opløsningsmiddel eller flygtige rengøringsmidler. Opbevar batteriet ved stuetemperatur (0-40°C) og genbrug det i henhold til reglerne.

BRUGSANVISNING EY7411 PANASONIC

Ledningsfri boremaskine og skruetrækker

Gennemlæs denne betjeningsvejledning før brug, og gem den til fremtidig brug.

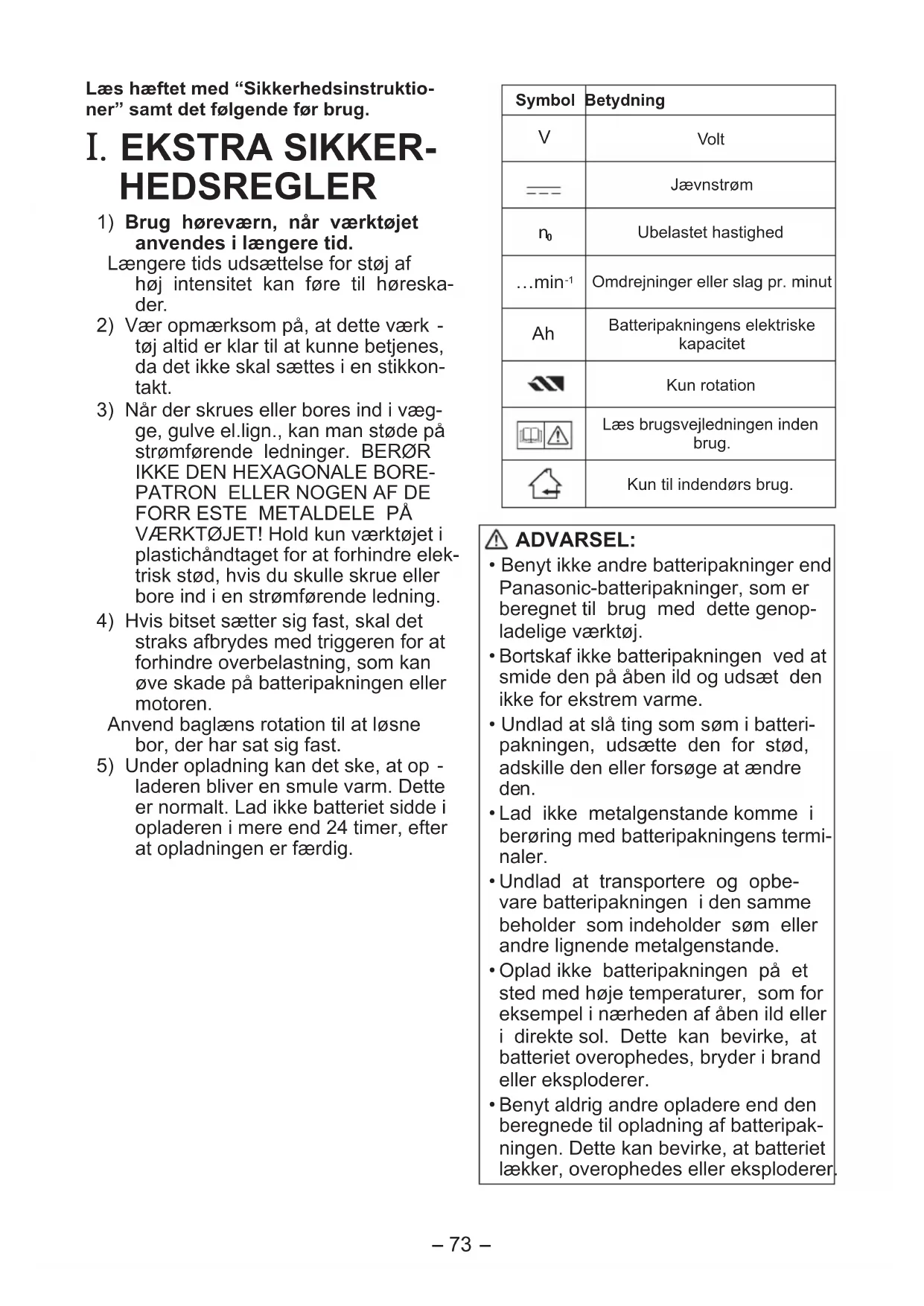

Læs hæftet med "Sikkerhedsinstruktioner" samt det følgende før brug.

I. EKSTRA SIKKERHEDSREGLER

1) Brug høreværn, når værktøjet anvendes i længere tid. Længere tids udsættelse for støj af høj intensitet kan føre til høreskader. 2) Vær opmærksom på, at dette værktøj altid er klar til at kunne betjenes, da det ikke skal sættes i en stikkontakt. 3) Når der skrues eller bores ind i vægge, gulve el.lign., kan man støde på strømførende ledninger. BERØR IKKE DEN HEXAGONALE BOREPATRON ELLER NOGEN AF DE FORRESTE METALDELE PÅ VÆRKTØJET! Hold kun værktøjet i plastichåndtaget for at forhindre elektrisk stød, hvis du skulle skrue eller bore ind i en strømførende ledning. 4) Hvis bitset sætter sig fast, skal det straks afbrydes med triggeren for at forhindre overbelastning, som kan øve skade på batteripakningen eller motoren.

Anvend baglæns rotation til at løsne bor, der har sat sig fast.

5) Under opladning kan det ske, at opladeren bliver en smule varm. Dette er normalt. Lad ikke batteriet sidde i opladeren i mere end 24 timer, efter at opladningen er færdig.

Symbol	Betydning
V	Volt
---	Jævnstrøm
n0	Ubelastet hastighed
...min-1	Omdrejninger eller slag pr. minut
Ah	Batteripakningens elektriske kapacitet
	Kun rotation
	Læs brugsvejledningen inden drug.
	Kun til independørs drug.

ADVARSEL:

• Benyt ikke andre batteripakninger end Panasonic-batteripakninger, som er beregnet til brug med dette genopladelige værktøj. Bortskaf ikke batteripakningen ved at smide den på åben ild og udsæt den for ekstrem varme.
• Undlad at slå ting som søm i batteripakningen, udsætte den for stød, adskille den eller forsøge at ændre den. Undlad at transportere og opbevare batteripakningen i den samme beholder som indeholder søm eller andre lignende metalgenstande.
• Oplad ikke batteripakningen på et sted med høje temperaturer, som for eksempel i nærheden af åben ild eller i direkte sol. Dette kan bevirke, at batteriet overophedes, bryder i brand eller eksploderer.
• Benyt aldrig andre opladere end den beregnede til opladning af batteripakninger. Dette kan bevirke, at batteriet lækker, overophedes eller eksploderer.

II. SAMLING OG ANVENDELSE

- Sekskantet borepatron

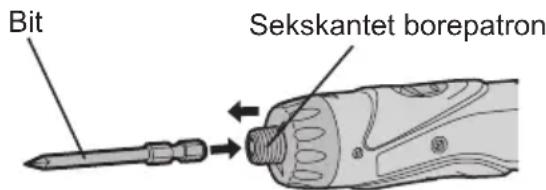

Montering af bitsene

BEMÆRK:

Når borebitsene monteres eller afmonteres, skal batteripakningen tages ud af forbindelse med værktøjet, og låseknappen skal sættes i den låste stilling.

1. Tag fat i manchetten på borepatronen til hurtig tilslutning, og træk den ud fra drevet.
2. Sæt bitset ind i borepatronen. Slip manchetten.
3. Manchetten vil gå tilbage til udgangsstillingen, når den slippes.
4. Træk i bitset for at sikre dig, at det ikke kommer ud.
5. For at tage bitset ud, skal man trække manchetten ud på samme måde.

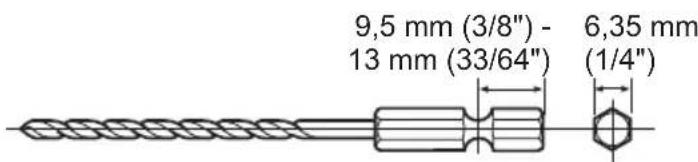

9,5 mm (3/8") - 13 mm (33/64") 6,35 mm (1/4")

Koblingshåndtag (Indstilling af koblingsmoment)

Sæt stramningsmomentet til en af de 21 mulige indstillinger, som er velegnet til arbejdet. Der er et interval på omkring 0,13 N·m (1,3 kgf-cm eller 1,1 in-lbs) mellem trinene.

FORSIGTIG:

Test indstillingen inden den faktiske operation.

Sæt skalaen til dette mærke.

Reference for justering af moment

Indstilling	Moment Brug
1	Cirka: 0,29 N·m (3,0 kgf-cm aller 2,6 in-lbs)	Til iskruning af skruer
5	Cirka: 0,82 N·m (8,4 kgf-cm aller 7,3 in-lbs)
9	Cirka: 1,35 N·m (13,8 kgf-cm aller 12,0 in-lbs)
13	Cirka: 1,88 N·m (19,2 kgf-cm aller 16,6 in-lbs)
17	Cirka: 2,41 N·m (24,6 kgf-cm aller 21,3 in-lbs)
21	Cirka: 2,94 N·m (30,0 kgf-cm aller 26,0 in-lbs)
	Cirka: 4,4 N·m (45,0 kgf-cm aller 39,0 in-lbs)	Til kraftig iskruning af skruer og boring

• Ved anvendelse på høj hastighed skal koblingen sættes til 10 eller derunder. (Driften stopper ved det maksimale moment på 1,5 N·m (15 kgf-cm), når skalaen er højere). Den automatiske afbryderfunktion kan blive ubrugelig ved anvendelse med højere koblingsindstillinger, når batterieffekten er blevet svag. I dette tilfælde skal batteriet oplades igen.

BEMÆRK:

Tabellen er kun til referencebrug. Indstillingen af stramningsmomentet kan variere efter materiale, typen af skruer o.lign. Test den venligst under dine egne forhold inden brug.

- Kontrolpanel

Fabriksindstillinger inden forsendelse af maskinen

• Tællesystem: Nedtællingssystem Tælleindstillingsværdi: 99 Summetonestyrke: b1 (lav lyd)
• Dobbeltstramningstælleforhindringstid: 0 (FRA:OFF)
• Hold-knap: Udløst Udfør venligst indstillingerne i overensstemmelse med brugsforholdene.

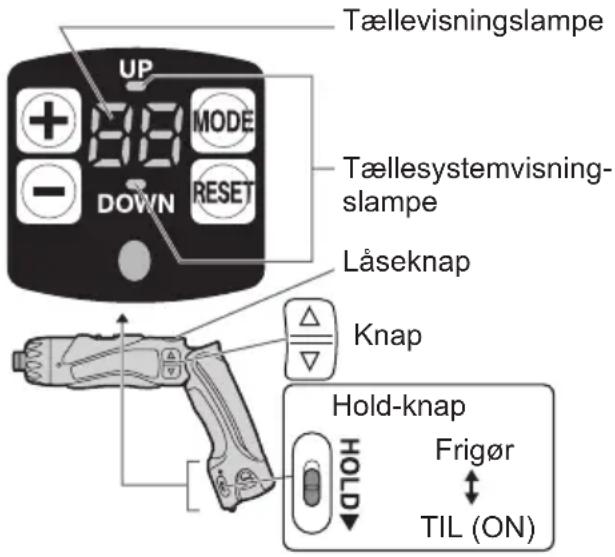

Skruetællefunktion

• Tæller antallet af automatiske stop. (Tæller antallet af iskruede skruer).
• Tællemetoden kan vælges fra "UP" (op) eller "DOWN" (ned).

Når det indstillede antal skruer, der skal iskrues, er nået, lyder der en summetone, og tælleværdien nulstilles. - Summetonen kan vælges fra 3 typer lyd. - Funktion for dobbeltstramningstælleforhindring

Arbejde (bekræftelse af dobbeltstramning og iskruning af skruer etc.), som begynder inden for den indstillede tid, tælles ikke, efter at de iskruede skruer er talt.

Start af kontrolpanelet

1. Frigør hold-knappen.
2. For at belyse kontrolpanelet

Frigør låseknappen, tryk på kontrolpanelet (tændes).

Indstilling af tællefunktionerne (indstilling af skrueantal/tællesystemindstilling)

1. Tryk på MODE, mens kontrolpanelet er tændt.

Ved hvert tryk på MODE skifter indstillingen af skrueantal og tællesystemindstillingen og blinker.

• Indstilling af skrueantal → Tællevisningslampen blinker. Tællesystemindstilling → "UP" eller "DOWN" blinker.
• Indstilling af skrueantal

Indstil antallet af skruer med ④ eller ⑤.

• Området kan indstilles inden for 0-99. 0 tælles som 10.

Tællesystemindstilling

Tryk på MODE. "UP" eller "DOWN" begynder at blinke. Vælg derefter + ("UP") eller - ("DOWN").

Tryk på og hold + eller - knapperne inde, mens stramningsmomentet indstilles til at variere værdien kontinuerligt.

• Viser tællingen for antallet af iskruede skruer.

(□ → □ → 2 … □ Indstillet antal)

Indstillingerne aktiveres ved at man trykker på

Når det indstillede antal skruer nås, lyder summetonen, og tælleværdien nulstilles. - Viser tællingen af det resterende antal skruer, der skal iskrues. (Indstillet antal ... 2 → 1 → 0) Når det indstillede antal skruer, der skal iskrues, nås, lyder summetonen, og tælleværdien nulstilles til det oprindeligt indstillede antal.

1. Indstillingerne aktiveres ved at man trykker på

Den gamle indstilling vil blive annulleret.

1. For at forhindre ændringer af de indstillede værdier på grund af betjeningsfejl.
2. Drej HOLD-knappen til ON.

Praktiske funktionsindstillinger (summetone-indstilling/dobbeltstramningsforhindringsindstilling)

1. Tryk på MODE i 2 sekunder, mens kontrolpanelet er tændt. Tællevisningslampen "F1" tændes.

Hvis der trykkes på Set, vil den summetone, som er gemt fra den foregående indstilling, blive vist.

Dobbeltstramningsforhindringstidsindstilling

Tryk på MODE for at tænde "F2" og vælg tiden med + -

Betjening	Display	Antal sekunder	Efter skruetaellingen vil iskruning af skruer inden for det indstillende antal sekunder ikke blive talt.
	30 3	sekunder
	:	:
	1	0,1 sekund
	0	FRA (OFF)

Hvis der trykkes på, vil den tidsindstilling, som er gemt fra den foregående indstilling, blive vist.

3. Indstillingerne vælges ved at man trykker på 4. For at forhindre ændringer af de indstillede værdier på grund af betjeningsfejl.

1. Frigør hold-knappen.
2. Indstil tælleværdien med +-
3. Det viste antal skruer, som skal iskrues, kan ændres inden for skruetælleværdiernes område.
4. For at forhindre ændringer af de indstillede værdier på grund af betjeningsfejl.
5. Drej HOLD-knappen til ON.

Hvis der under indstillingen ikke udføres nogen betjeninger i 60 sekunder eller mere, og hvis batteriet tages ud

• Betjeningen for den indstillede værdi bliver ugyldig. Nulstil venligst betjeningsværdierne.

Hvis batterierne udskiftes under brug

Når batterierne udskiftes, bevares tælleværdierne. Boret kan derfor anvendes kontinuerligt.

• Advarselslampe for lav batterieffekt

Fra (normal anvendelse)

Blinker (ingen opladning) Batteribeskyttelsesfunktionen er aktiveret

Ekstrem (fuld) afladning af Li-ion batterier vil afkorte deres levetid betragteligt. Skruetrækkeren er udstyret med en batteribeskyttelsesfunktion til forhindring af ekstrem afladning af batteripakningen.

• Batteribeskyttelsesfunktionen aktiveres umiddelbart inden batteriet mister sin effekt, hvilket bevirker, at advarselslampen for lav batterieffekt begynder at blinke.
• Hvis du bemærker, at advarselslampen for lav batterieffekt blinker, skal du straks oplade batteripakningen.

Koblingslåsdæksel

Koblingslåsdækslet gør det muligt at låse koblingen i den valgte indstilling.

Påsætning af dækslet

Aftagning af dækslet

• Det vil være vanskeligt at afmontere koblingslåsdækslet fra boret, hvis du trykker på siderne af dækslet, mens du trækker det af.

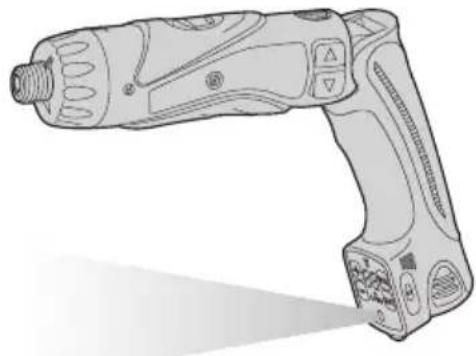

Anvendelse af LED-lyset

Træk altid afbryderkontakten en gang, inden LED-lyset anvendes.

Tryk på LED-lyset på knappen.

Lyset lyser med en meget lav strøm, og det påvirker ikke skruetrækkerens ydelse negativt under brug eller dens batterikapacitet.

FORSIGTIG:

• Det indbyggede LED-lys er beregnet til at oplyse et lille arbejdsområde midlertidigt. Anvend det ikke som erstatning for en almindelig lommelygte, da det ikke har tilstrækkelig lysstyrke.
• LED-lyset slukker, hvis værktøjet har været brugt i 5 minutter.

Forsigtig: UNDLAD AT STIRRE IND I STRÅLEN

Anvendelse af kontroller eller justeringer eller udførelse af andre procedurer end de heri specificerede kan medføre farlig udsættelse for stråling.

Bitlåsefunktion

Med afbryderen deaktiveret og boret låst på plads kan værktøjet anvendes som en manuel skruetrækker - op til 14,7 N·m (150 kgf-cm, 130 in-lbs). Der vil være en smule slør i drivakslen, men det er normalt.

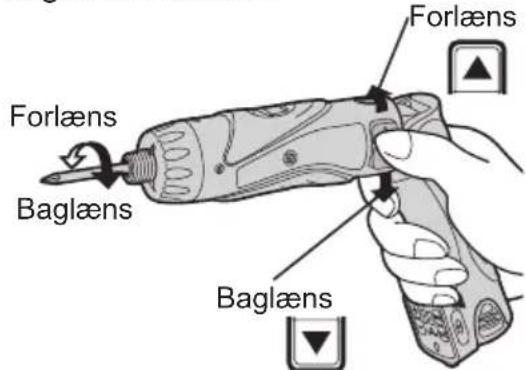

- Hovedafbryder (TIL/FRA)

Tryk på den øverste halvdel af afbryderen for at opnå forlæns rotation og på den nederste halvdel for at opnå baglæns rotation.

- Hastighedsvælger

Dette værktøj betjener sig af to forskellige rotationshastigheder. Afhængigt af anvendelsen kan enten høj eller lav hastighed vælges.

Valg af hastighed Moment
LAV 200 min-1(omdr./min)	Høj
HØJ 600 min-1(omdr./min)	Lav

FORSIGTIG:

• Kontroller hastighedsvælgeren inden brug.
• Anvend ikke hastighedsvælgeren, mens hovedafbryderen er aktiveret (i ON-stilling).

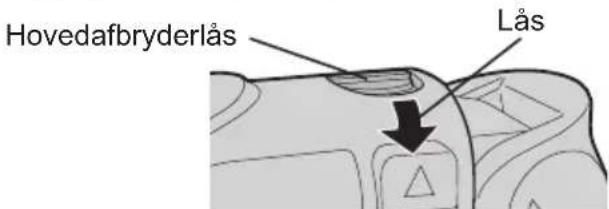

Hovedafbryderlås

Efter brugen skal hovedafbryderlåsen sættes i LÅST STILLING for at forhindre utilsigtet anvendelse.

- Batteripakning (EY9L10)

FORSIGTIG:

1. Fjern batteripakningen fra værktøjet.
2. Oplad batteripakningen med batteriopladeren.
3. Fjern batteripakningen fra opladeren, når opladningen er færdig, og slut den til værktøjet.

Tag opladeren ud af forbindelse med strømkilden, når den ikke anvendes.

BEMÆRK:

Anvendelse under ekstremt varme eller kolde forhold vil reducere brugskapaciteten pr. opladning.

[Batteripakning]

Korrekt brug af batteripakningen

Li-ion batteripakning (EY9L10)

Opbevar Li-ion batteripakningen efter brugen uden at oplade den, således at optimal batterilevetid opnås. - Det omgivende temperaturområde er mellem 0°C (32°F) og 40°C (104°F). Hvis batteripakken anvendes, når batteritemperaturen er under 0°C (32°F), kan der opstå problemer i værktøjets funktion. Når batteriet ikke anvendes, skal det holdes på god afstand af andre metalgenstande som for eksempel papirclips, mønter, nøgler, søm, skruer og andre mindre metalgenstande, som kan forårsage en tilslutning fra en terminal til en anden. Kortslutning af batteriterminalerne kan frembringe gnister, forbrændinger eller ildebrand. Når du anvender batteripakningen, skal du sørge for, at arbejdsstedet er velventileret.

Batteripakningens levetid

De udskiftbare batterier har en begrænset levetid. Hvis betjeningstiden bliver meget kort efter opladningen, skal batteripakningen udskiftes med en ny.

Genbrug af batterier

OBS:

For at beskytte miljøet og genbruge materialer, skal du altid huske at bortskaffe udtjente batterier på forskriftsmæssig vis, dvs. indlevere dem til et sted, der er godkendt af myndighederne, hvis et sådant forefindes i dit land.

[Batterioplader]

Opladning

Almindelige sikkerhedsforskrifter for Li-ion/Ni-Cd batteripakning

BEMÆRK:

• Når man vil oplade en kold batteripakning (under 0°C (32°F) ) i et varmt rum, så anbring batteripakningen i rummet mindst en time, så dens temperatur kan komme på niveau med rummets, inden den oplades. (I modsat fald er det ikke sikkert, at batteripakningen vil blive helt opladet.) Lad opladeren køle ned ved genopladning af flere end to batteripakninger efter hinanden.
• Sæt ikke fingre ind i kontaktåbningen, når ladeaggregatet holdes i hænderne eller flyttes.

FORSIGTIG:

Forebyggelse af risiko for brand eller skade på batteriopladeren.

• Anvend ikke strøm fra en generator på en motor.
• Tildæk ikke ventilationshullerne på ladeaggregatet og på batteripakken.
• Tag opladeren ud af forbindelse, når den ikke skal anvendes.

Li-ion batteripakning

BEMÆRK:

Batteripakningen er fuldt opladet på købstidspunktet. Sørg for at oplade batteriet før brug.

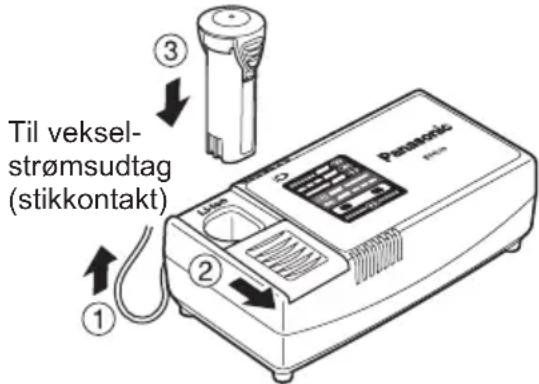

Batterioplader (EY0L10)

1. Stik opladerens stik ind i en stikkontakt fra lysnettet.

BEMÆRK:

Der kan opstå gnister, når stikket sættes i stikkontakten, men dette er ikke noget sikkerhedsproblem.

1. Skyd batteridækslet tilbage, så det er muligt at sætte li-ion batteripakningen i.
2. Verificer, at dækslet er forsvarligt låst på plads.
3. Sæt batteripakningen helt ind i opladeren.

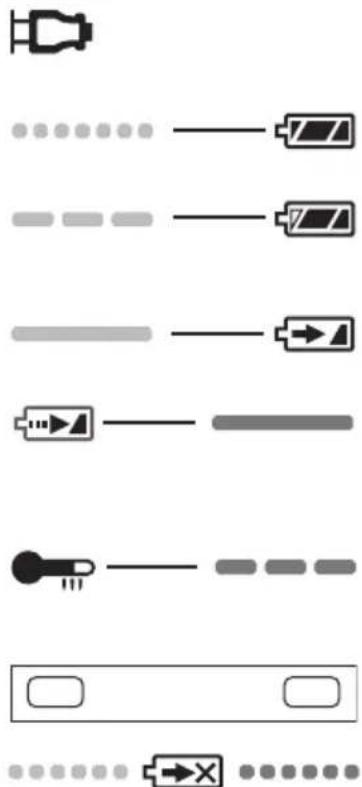

1. Under opladningen vil opladelampen lyse.

Når opladningen er afsluttet, vil en indre elektronisk omskifter automatisk udløses for at forhindre overopladning.

• Opladningen starter ikke, hvis batteripakningen er varm (for eksempel umiddelbart efter ekstra svær betjening).

Den orangefarvede lampe blinker, indtil batteriet er kølet af.

Opladningen begynder straks derefter.

1. Opladelampen (grøn) blinker langsomt, når batteriet er omkring 80 % opladet.
2. Når opladningen er færdig, vil opladelampen begynde at blinke hurtigt i grøn farve.
3. Hvis temperaturen af batteripakningen er OK eller derunder, vil det tage længere

tid at oplade batteripakningen helt, sammenlignet med standardopladetiden. Selv hvis batteriet er fuldt opladet, vil det have omkring 50 % af effekten i et fuldt opladet batteri ved normal brugstemperatur.

1. Hvis driftslampen ikke tændes straks, efter at opladeren er sat i forbindelse, eller hvis opladelampen efter standardopladetiden ikke blinker hurtigt i grønt, skal du rådføre dig med en autoriseret forhandler.
2. Hvis en fuldt opladet batteripakning sættes ind i opladeren igen, vil opladelampen begynde at lyse. Efter nogle minutter vil ladelampen blinke hurtigt for at indikere, at opladningen er afsluttet.

Ni-Cd batteripakning

BEMÆRK:

Oplad en ny batteripakning, eller en batteripakning, der ikke har været anvendt i længere tid, i ca. 24 timer, så batteriet oplades helt.

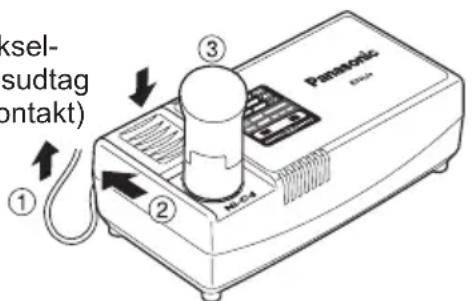

Batterioplader (EY0L10)

1. Stik opladerens stik ind i en stikkontakt fra lysnettet.

BEMÆRK:

Der kan opstå gnister, når stikket sættes i stikkontakten, men dette er ikke noget sikkerhedsproblem.

1. Skyd batteridækslet tilbage, så det er muligt at sætte Ni-Cd-batteriet i.
2. Verificer, at dækslet er låst forsvarligt på plads.
3. Sæt batteripakningen helt ind i opladeren.

Til vekselstrømsudtag (stikkontakt)

1. Under opladningen vil opladelampen lyse.

Når opladningen er afsluttet, vil en indre elektronisk omskifter automatisk udløses for at forhindre overopladning.

• Opladningen starter/stopper, hvis batteripakningen er varm (for eksempel umiddelbart efter ekstra svær betjening).

Den orangefarvede lampe blinker, indtil batteriet er kølet af. Opladningen begynder straks derefter.

1. Når opladningen er færdig, vil opladelampen begynde at blinke hurtigt i grøn farve.
2. Hvis opladelampen ikke tænder straks efter at opladeren er tilsluttet en stikkontakt, eller hvis lampen ikke slukker efter en standardopladning, skal du rette henvendelse til en autoriseret forhandler.
3. Hvis en fuldt opladet batteripakning sættes ind i opladeren igen, vil opladelampen begynde at lyse. Efter nogle minutter vil opladelampen blinke hurtigt for at indikere at opladningen er afsluttet.

LAMPEINDIKERINGER

Lyser grønt: Opladeren er sat i lysnetadapteren. Klar til opladning.

Blinker hurtigt i grønt: Opladning er afsluttet. (Fuld opladning)

Blinker grønt: Batteriet er omkring 80% opladet. (Brugbar opladning. Kun Li-ion batteri)

Lyser grønt: Lader.

Lyser orange: Batteripakningen er kold. Batteripakningen oplades langsomt for at reducere belastningen af batteriet (kun Li-ion batteri).

Blinker orange. Batteripakningen er varm. Opladningen vil begynde, så snart batteripakningens temperatur er faldet.

Ændring af statuslampen. Venstre: grøn. Højre: orange. Vil blive vist.

Blinker hurtigt i både orange og grønt. Opladning ikke mulig. Batteripakningen er tilsmudset eller defekt.

Hvis batteripakningens temperatur er -10°C eller derunder, vil opladelampen (orange) også begynde at blinke. Opladningen vil begynde, når batteripakningens temperatur stiger (kun Li-ion batteri).

Brugerinformation om indsamling og bortskaffelse af elektronikskrot og brugte batterier.

Disse symboler på produkter, emballage og/eller ledsagedokumenter betyder, at brugte elektriske og elektroniske produkter og batterier ikke må smides ud som almindeligt husholdningsaffald.

Sådanne gamle produkter og batterier skal indleveres til behandling, genvinding resp. recycling i henhold til gældende nationale bestemmelser samt direktiverne 2002/96/EF og 2006/66/EF.

Ved at bortskaffe sådanne produkter og batterier på korrekt vis hjælper du med til at beskytte værdifulde ressourcer og imødegå de negative påvirkninger af det menneskelige helbred og miljøet, som vil kunne være følgen af usagkyndig affaldsbehandling.

Ønsker du mere udførlig information om indsamling og recycling af gamle produkter og batterier, kan du henvende dig til din kommune, deponeringsselskabet eller stedet, hvor du har købt produkterne.

Usagkyndig bortskaffelse af elektronikskrot og batterier kan eventuelt udløse bødeforlæg.

For kommercielle brugere i Den Europæiske Union

Disse symboler gælder kun inden for Den Europæiske Union. Ønsker du at kassere sådanne produkter, bedes du forhøre dig hos din forhandler eller kommune med henblik på en hensigtsmæssig bortskaffelse.

Information om batterisymbol (to eksempler nedenfor):

Dette symbol kan optræde sammen med et kemisk symbol. I så fald opfylder det kravene for det direktiv, som er blevet fastlagt for det pågældende kemikalie.

IV. TILBEHØR

FORSIGTIG:

For at forhindre risiko for personskade, må man kun anvende tilbehør eller ekstraudstyr til det foreskrevne formål.

Ret henvendelse til det lokale service-center, hvis du har behov for hjælp angående detaljer om ekstraudstyret og tilbehøret.

Anvend kun bits, som passer til størrelsen af borpatronen.

V. TEKNISKE SPECIFIKATIONER

HOVEDENHED

Model EY7411
Kapacitet	Iskruning af skruer	Maskinskrue M2,5 –	M5
		Træskrue ø 3,8 × 38	mm (5/32 " × 1-29/64")
	Boring Til metalø 5 mm (13/64)		") spc t = 1,6 mm
Motor		3,6 V DC
Ubelastet hastighed		LAV: 200 min¹ (omdr./min)
		HØJ: 600 min¹ (omdr./min)
Maks. drejningsmoment		LAV: 4,4 N·m (45 kgf-cm, 39 in-lbs) HØJ: 1,5 N·m (15 kgf-cm, 13 in-lbs)
Maks. koblingsmoment		3,0 N·m (30 kgf-cm, 26 in-lbs)
Længde i alt		283 mm (11-5/32")
Vægt (med batteripakning)		0,5 kg (1,1 lbs)

BATTERIPAKNING

Model EY9L10
Opbevaringsbatteri Li-ion batteri
Batterispænding 3,6 V DC (3,6	V × 1 celler)
Kapacitet 1,5 Ah

BATTERIOPLADER

Model EY0L10
Vægt 0,6 kg (1,3 lbs)
Mærkedata Se mærkepladen på undersiden af opladeren.
Opladningstid		2,4 V	3,6 V
	1,2 Ah	EY9021	EY9025
		Fuld: 15 min.	Fuld: 15 min.
	1,5 Ah		EY9L10
			Brugbar: 15 min.
			Fuld: 30 min.

BEMÆRK:

• Se mærkaten på opladeren eller det seneste almindelige katalog angående, hvilke batteripakninger, der kan anvendes med denne oplader.

Instruktionsmærkaten på batteripakningerne viser den anvendelige oplader.

Laderen skal kobles fra nettet, mens den ikke er i brug.

BEMÆRK:

Genopladelige batterier har en begrænset levetid. Hvis brugstiden er usædvanlig kort selv efter en korrekt opladning, bør batteriet udskiftes med et nyt.

Lyser grønt: Laderen kobles til vekselstrømskontakten. Klar til lading.

Blinker raskt i grønt: Ladingen er ferdig. (Ladet helt opp)

Blinker grønt: Batteriet er oppladet ca. 80% (Arbeidsklar oppladning. Kun Li-ion)

Lyser grønt: Lading pågår.

Lyser oransjegult: Batteripakke er avkjølt. Oppladingen av batteripakke foregår langsomt for å redusere belastning på batteriet (Kun Li-ion).

Blinker oransjegult: Batteripakken er varm. Ladingen vil starte når batteripakkens temperatur synker.

Ladestatuslampe: Det lyser grønt (til venstre) og oransjegult (til høyre).

Slike symboler på produkter, emballasje, og/eller på medfølgende dokumenter betyr at brukte elektriske/elektroniske produkter og batterier ikke må blandes med vanlig husholdningsavfall.

• Se merket på laderen eller i den nyeste katalogen for batteripakker som passer til denne laderen.
