EY7411 - Perceuse PANASONIC - Notice d'utilisation et mode d'emploi gratuit

Marque	Panasonic
Modèle	EY7411
Type de produit	Perceuse-visseuse sans fil
Tension nominale	3,6 V CC
Batterie	Li-ion 3,6 V, 1,5 Ah (EY9L10)
Chargeur	EY0L10, 30 min pour charge complète
Vitesse à vide (basse)	200 min⁻¹
Vitesse à vide (haute)	600 min⁻¹
Couple max (basse)	4,4 N·m
Couple max (haute)	1,5 N·m
Couple embrayage max	3,0 N·m
Capacité de perçage (métal)	Ø 5 mm (ép. 1,6 mm)
Capacité de vissage (vis à bois)	Ø 3,8 × 38 mm
Capacité de vissage (vis machine)	M2,5 à M5
Longueur totale	283 mm
Poids (avec batterie)	0,5 kg
Nombre de réglages d'embrayage	21
Éclairage LED	Oui, avec temporisation 5 min
Compteur de vis	Oui, modes UP/DOWN, jusqu'à 99
Fonction anti-double serrage	Oui, temporisation réglable 0,1 à 30 s
Verrouillage de mèche	Oui, jusqu'à 14,7 N·m
Entretien	Chiffon sec, pas d'eau ni solvant
Sécurité	Protection batterie, arrêt automatique, lunettes recommandées

FOIRE AUX QUESTIONS - EY7411 PANASONIC

Comment fixer une mèche sur la perceuse ?

Maintenez le collier du mandrin de connexion rapide et retirez-le. Insérez la mèche, puis relâchez le collier. Vérifiez qu'elle est bien maintenue en tirant dessus. Pour retirer, tirez le collier vers l'extérieur.

Comment régler le couple de serrage de l'embrayage ?

Tournez la bague de réglage sur l'un des 21 crans. Chaque cran correspond à un couple d'environ 0,13 N·m. Testez le réglage avant utilisation. Pour un perçage puissant, utilisez le réglage maximum (environ 4,4 N·m).

Que faire si la mèche se coince pendant le perçage ?

Mettez immédiatement l'interrupteur hors tension pour éviter une surcharge. Inversez le sens de rotation pour dégager la mèche.

Comment utiliser la fonction de comptage de vis ?

Allumez le panneau de commande, réglez le nombre de vis (0-99) avec les boutons +/-, choisissez le mode UP (compte croissant) ou DOWN (décroissant). Appuyez sur ENTER. L'alarme retentit quand le nombre est atteint et le compteur se remet à zéro.

Comment régler le son de l'alarme du compteur ?

Maintenez le bouton MODE enfoncé 2 secondes, 'F1' s'affiche. Utilisez +/- pour choisir b3 (aigu), b2 (moyen), b1 (grave) ou b0 (silence). Appuyez sur ENTER pour valider.

Que signifie le clignotement du témoin de batterie ?

Le clignotement indique que la protection anti-décharge excessive est activée. Rechargez immédiatement la batterie pour éviter une réduction de sa durée de vie.

Comment utiliser la fonction de verrouillage de l'embrayage ?

Réglez l'embrayage sur le couple souhaité, puis fixez le couvercle de verrouillage en alignant la marque triangulaire avec la marque de sélection. Pour retirer, saisissez les deux côtés et tirez en tournant.

Comment charger la batterie correctement ?

Utilisez uniquement le chargeur dédié (EY0L10). Branchez le chargeur, insérez la batterie. Le voyant vert clignote rapidement quand la charge est terminée. Ne laissez pas la batterie plus de 24 heures dans le chargeur.

Quels types de batteries sont compatibles avec cet outil ?

L'outil est compatible avec la batterie Li-ion EY9L10 (3,6 V, 1,5 Ah) et les batteries Ni-Cd de même format (références EY9021 et EY9025). Utilisez uniquement des batteries Panasonic recommandées.

Comment entretenir la perceuse ?

Nettoyez l'appareil avec un chiffon sec et propre. N'utilisez ni eau, ni solvant, ni produit de nettoyage volatile. Pour la batterie, rangez-la à température ambiante (0-40°C) et recyclez-la conformément à la réglementation.

MODE D'EMPLOI EY7411 PANASONIC

Perceuse et tournevis sur batterie

Lire entièrement les instructions suivantes avant de faire fonctionner l'appareil et conserver ce mode d'emploi à des fins de consultation ultérieure.

Veuillez lire la brochure "Instructions de sécurité" et ce qui suit avant d'utiliser l'outil.

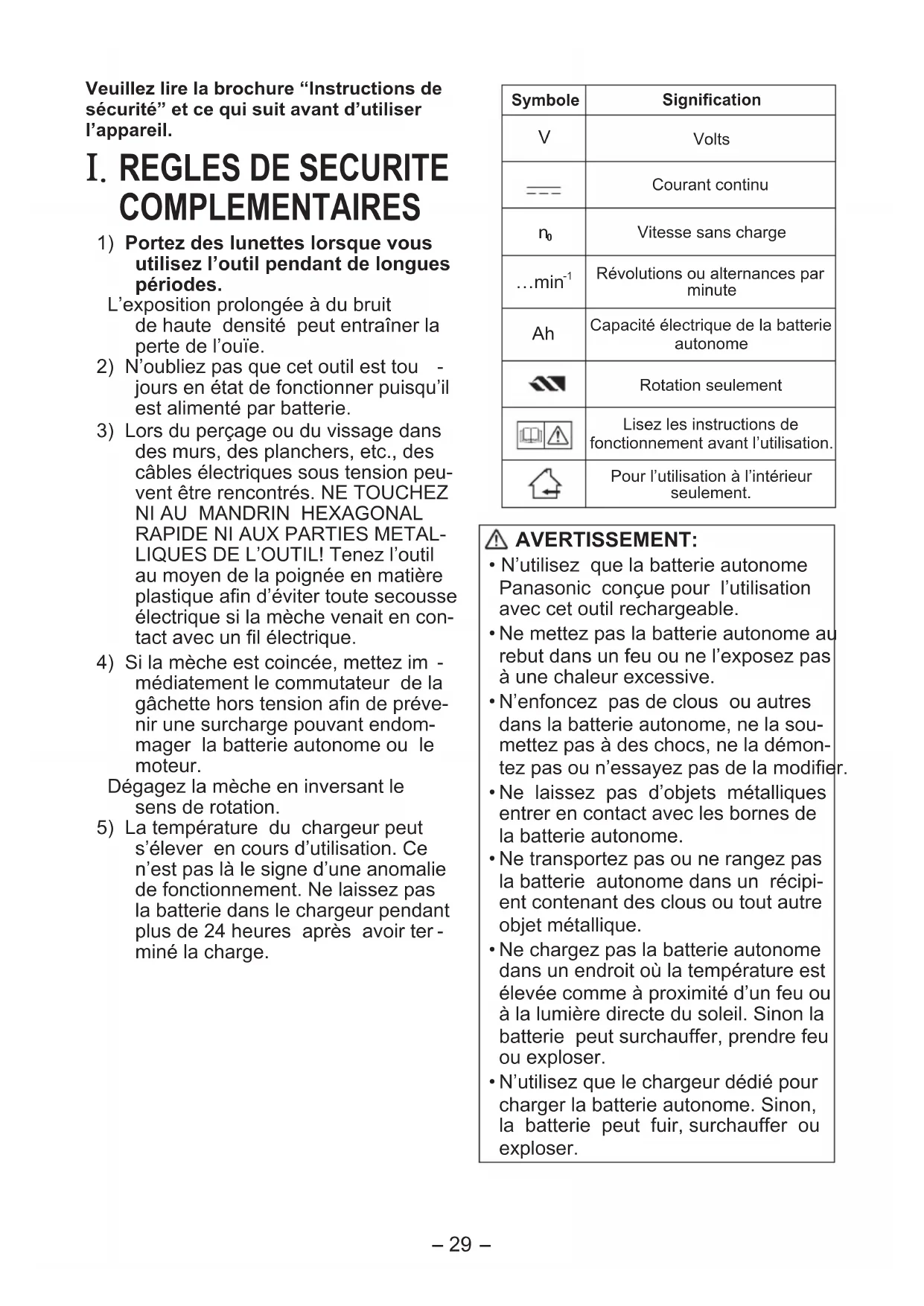

I. RÈGLES DE SÉCURITÉ COMPLÉMENTAIRES

1) Portez des lunettes lorsque vous utilisez l'outil pendant de longues périodes. L'exposition prolongée à du bruit de haute densité peut entraîner la perte de l'ouïe. 2) N'oubliez pas que cet outil est toujours en état de fonctionner puisqu'il est alimenté par batterie. 3) Lors du perçage ou du vissage dans des murs, des planchers, etc., des câbles électriques sous tension peuvent être rencontrés. NE TOUCHEZ NI AU MANDRIN HEXAGONAL RAPIDE NI AUX PARTIES MÉTALLIQUES DE L'OUTIL ! Tenez l'outil au moyen de la poignée en matière plastique afin d'éviter toute secousse électrique si la mèche venait en contact avec un fil électrique. 4) Si la mèche est coincée, mettez immédiatement le commutateur de la gâchette hors tension afin de prévenir une surcharge pouvant endommager la batterie autonome ou le moteur.

Dégagez la mèche en inversant les sens de rotation.

5) La température du chargeur peut s'élever en cours d'utilisation. Ce n'est pas le signe d'une anomalie de fonctionnement. Ne laissez pas la batterie dans le chargeur pendant plus de 24 heures après avoir terminé la charge.

Symbole	Signification
V	Volts
---	Courant continu
n₀	Vitesse sans charge
...min⁻¹	Révolutions ou alternances par minute
Ah	Capacité électrique de la batterie autonome
	Rotation seulement
	Lisez les instructions de fonctionnement avant l'utilisation.
	Pour l'utilisation à l'intérieur seulement.

AVERTISSEMENT :

• N'utilisez que la batterie autonome Panasonic conçue pour l'utilisation avec cet outil rechargeable.
• Ne mettez pas la batterie autonome au rebut dans un feu ou ne l'exposez pas à une chaleur excessive.
• N'enfoncez pas de clous ou autres dans la batterie autonome, ne la soumettez pas à des chocs, ne la démontez pas ou n'essayez pas de la modifier.
• Ne laissez pas d'objets métalliques entrer en contact avec les bornes de la batterie autonome.
• Ne transportez pas ou ne rangez pas la batterie autonome dans un récipient contenant des clous ou tout autre objet métallique.
• Ne chargez pas la batterie autonome dans un endroit où la température est élevée comme à proximité d'un feu ou à la lumière directe du soleil. Sinon la batterie peut surchauffer, prendre feu ou exploser.
• N'utilisez que le chargeur dédié pour charger la batterie autonome. Sinon, la batterie peut fuir, surchauffer ou exploser.

II. ASSEMBLAGE ET FONCTIONNEMENT

- Mandrin de mèche hexagonal

Fixation des mèches REMARQUE :

Lors de la fixation ou du retrait des mèches de perceuse, débranchez la batterie de l'outil et placez le bouton de verrouillage en position verrouillée.

1. Maintenez le collier du mandrin à connexion rapide et retirez-le de la perceuse.
2. Insérez la mèche dans le mandrin. Relâchez le collier.
3. Le collier revient à sa position d'origine lorsqu'il est relâché.
4. Tirez sur la mèche pour vérifier qu'elle ne ressort pas.
5. Pour retirer la mèche, tirez le collier vers l'extérieur de la même manière.

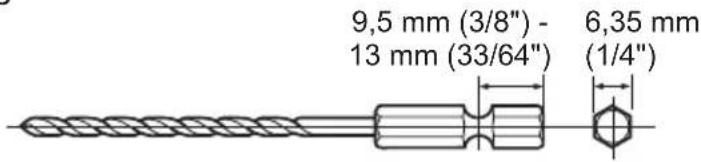

Mèche Mandrin de mèche hexagonal

9,5 mm (3/8") - 13 mm (33/64") 6,35 mm (1/4")

- Poignée de l'embrayage (Réglage du couple de serrage de l'embrayage)

Ajustez le couple de serrage sur l'un des 21 réglages possibles pour le travail. Il y a un intervalle d'environ 0,13 N·m (1,3 kgf/cm ou 1,1 po-lbs) entre chaque étape.

MISE EN GARDE :

Essayez le réglage avant l'utilisation effective.

Réglez l'échelle sur cette marque.

Références pour l'ajustement du couple de serrage

Réglage	Couple de serrage	Utilisation
1	Environ 0,29 N·m (3,0 kgf/cm ou 2,6 po-lbs)	Pour visser des vis
5	Environ 0,82 N·m (8,4 kgf/cm ou 7,3 po-lbs)
9	Environ 1,35 N·m (13,8 kgf/cm ou 12,0 po-lbs)
13	Environ 1,88 N·m (19,2 kgf/cm ou 16,6 po-lbs)
17	Environ 2,41 N·m (24,6 kgf/cm ou 21,3 po-lbs)
21	Environ 2,94 N·m (30,0 kgf/cm ou 26,0 po-lbs)
	Environ 4,4 N·m (45,0 kgf/cm ou 39,0 po-lbs)	Pour un vissage et un perçage puissants

Lors de l'utilisation à haute vitesse, réglez l'embrayage sur 10 ou plus bas. (Le fonctionnement s'arrête au couple de serrage maximum de 1,5 N·m (15 kgf/cm) lorsque l'échelle est plus élevée.) - La fonction d'arrêt automatique peut ne pas fonctionner à des réglages de l'embrayage plus élevés lorsque la puissance de la batterie diminue. Dans ce cas, rechargez la batterie.

REMARQUE :

Le tableau n'est qu'une référence. Le réglage du couple de serrage peut différer selon les matériaux, le type des vis, etc. Veuillez effectuer des essais de vos conditions particulières avant l'utilisation.

- Panneau de commande

Réglages du fabricant à l'expédition

• Système de comptage : système de compte à rebours Valeur de réglage du compte : 99
• Force de l'alarme : b1 (son bas)
• Double serrage empêchant la durée du compte : 0 (OFF)
• Sélecteur de pause : dégagé Veuillez effectuer les réglages en fonction des conditions d'utilisation.

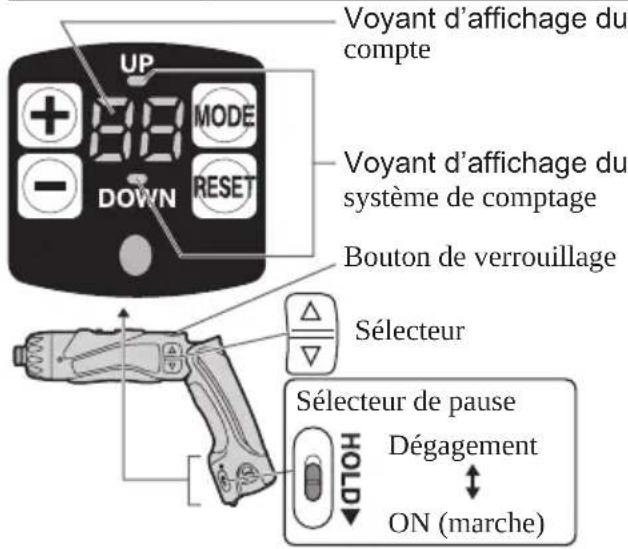

Fonction de comptage des vis

• Compte le nombre d'arrêts automatiques. (Compte le nombre de vis vissées)
• La méthode de comptage peut être sélectionnée entre "UP" (haut) ou "DOWN" (bas). Lorsque le nombre de vis devant être vissées est atteint, l'alarme retentit et la valeur de comptage est remise à zéro.
• Le son d'alarme peut être sélectionné parmi 3 types de sons.
• Fonction de prévention du comptage des doubles serrages Le travail (confirmation de doubles serrages et de vissage de vis, etc.) commencé dans le temps réglé n'est pas compté après que les vis vissées aient été comptées.

Démarrage du panneau de commande

1. Dégagez le sélecteur de pause
2. Pour éclairer le panneau de commande

① Dégagez le bouton de verrouillage ② Appuyez sur (panneau de commande est allumé). Le voyant d'affichage du compte et "UP" ou "DOWN" sont allumés.

Réglage des fonctions de comptage (Réglage du compte-vis / Réglage du système de comptage)

1. Appuyez sur alors que le panneau de commande est allumé.

À chaque pression sur, le réglage du compte-vis et le sélecteur du réglage du système de comptage s'enclenchent et clignotent.

• Réglage du compte-vis → Le voyant d'affichage de compte clignote.
• Réglage du système de comptage → "UP" ou "DOWN" clignote.

2. Réglage du compte-vis

Réglez le nombre de vis à l'aide de ou de

La fourchette peut être réglée entre 0 et 99. Zéro n'est pas compté.

Réglage du système de comptage

Appuyez sur MODE. "UP" ou "DOWN" pour commencer le clignotement. Ensuite, sélectionnez "UP" ou "DOWN".

• Appuyez sur et maintenez le bouton + ou le bouton tout en réglant le couple de serrage de façon à ce que la valeur varie continuellement.

< Système de comptage “UP”>

• Affiche le compte du nombre de vis vissées.

0 → 1 → 2 … Nombre réglé

Les réglages sont actifs en appuyant sur Δ/∇.

Lorsque le nombre de vis réglé est atteint, l'alarme retentit et la valeur du compte est remise à zéro. < Système de comptage “DOWN”> - Affiche le compte des vis qui doivent être vissées. (Nombre réglé 2 → 1 → 0) Lorsque le nombre de vis à visser réglé est atteint, l'alarme retentit et la valeur du compte est remise à zéro au nombre original réglé.

1. Les réglages sont actifs en appuyant sur Δ/∇.

Le réglage précédent est libre.

1. Pour prévenir tout changement des valeurs réglées à la suite d'erreurs de fonctionnement.
2. Mettez le sélecteur de HOLD sur ON.

Réglages pratiques des fonctions (Réglage du son de l'alarme / Réglage de la durée de prévention du compte des doubles serrages)

1. Appuyez sur pendant au moins 2 secondes alors que le panneau de commande est allumé.

Le voyant d'affichage de compte "F1" est allumé.

Chaque pression permet de commuter entre le réglage du son de l'alarme et la durée de prévention du compte des doubles serrages.

• "Réglage du son de l'alarme" → "F1" est allumé.
• "Réglage de la durée de prévention du compte des doubles serrages" → "F2" est allumé.

2. Réglage du son de l'alarme

Le son de l'alarme peut être sélectionné à l'aide de + lorsque "F1" est allumé.

Opération	Affichage Fréquence du son
+	b3	Son aigu (Environ 4 kHz)
	b2	Son moyen (Environ 3 kHz)
	b1	Son grave (Environ 2 kHz)
	b0	Pas de son (OFF)

• Si SET est pressé, le son d'alarme enregistré lors du réglage précédent s'affiche.

Réglage du son de l'alarme / Réglage de la durée de prévention du compte des doubles serrages

Appuyez sur MODE pour allumer "F2" et sélectionnez la durée à l'aide de +.

Opération	Affichage	Nbre de seconds	En suivant le compte des vis, le vissage dans le nombre de secondes réglé n'est pas compté.
30	3 seconds
:	:
1	0,1 seconde
0	OFF

• Si SET est pressé, le réglage de la durée enregistré lors du réglage précédent s'affiche.
• Les réglages sont effectifs en appuyant sur Δ/∇.
• Pour prévenir tout changement des valeurs réglées à la suite d'erreurs de fonctionnement.
• Mettez le sélecteur HOLD sur ON.

Pour changer le compte des vis pendant l'utilisation

1. Dégagez le sélecteur de pause.
2. Ajustez la valeur du compte à l'aide de + et -

Le nombre affiché de vis à visser peut être changé dans la fourchette des valeurs de compte des vis.

1. Pour prévenir tout changement des valeurs réglées à la suite d'erreurs de fonctionnement.
2. Mettez le sélecteur HOLD sur ON.

Pendant le réglage, si aucune opération n'est effectuée pendant au moins 60 secondes et lorsque la batterie est retirée, l'opération pour la valeur réglée est invalidée. Veuillez réinitialiser les valeurs de fonctionnement. Lorsque les batteries sont chargées pendant l'utilisation, lorsque les batteries sont changées, la valeur du compte est sauvegardée. La perceuse peut donc être utilisée continuellement.

Témoin d'avertissement de batterie faible

Arrêt (fonctionnement normal)

Clignotant (pas de charge) Caractéristique de protection de la batterie active.

Une décharge excessive (totale) des batteries aux ions de lithium réduit leur durée de vie de façon notable. L'outil comprend une caractéristique de protection de la batterie pour empêcher une décharge excessive de la batterie autonome.

• La caractéristique de protection de la batterie s'active automatiquement avant que la batterie ne perde sa charge, entraînant le clignotement du témoin d'avertissement de batterie faible.
• Dès que vous remarquez le clignotement du témoin d'avertissement de batterie, rechargez immédiatement la batterie autonome.

- Couvercle du verrouillage de l'embrayage

Le couvercle du verrouillage de l'embrayage vous permet de verrouiller l'embrayage au réglage sélectionné.

Fixation du couvercle

1. Sélectionnez le réglage d'embrayage pour l'application.
2. Fixez le couvercle du verrouillage de l'embrayage.
3. Alignez la marque triangulaire sur le couvercle avec la marque de sélection de gradation sur la perceuse et fixez.

Marque triangulaire Marque de sélection

Enlèvement du couvercle

1. Saisissez le couvercle du verrouillage de l'embrayage avec vos doigts sur la marque triangulaire et le fond du couvercle, puis tirez et tournez pour le faire sortir.

• Retirer le couvercle du verrouillage de l'embrayage de la perceuse peut être difficile si vous faites pression sur le côté du couvercle tout en le retirant.

Utilisation de la lumière DEL

Avant d'utiliser l'éclairage DEL, tirez une fois sur l'interrupteur d'alimentation.

Appuyez sur le bouton d'allumage de l'éclairage DEL.

La lumière éclaire avec un courant de très faible intensité qui n'affecte pas négativement la performance du tournevis ou la capacité de la batterie pendant son utilisation.

MISE EN GARDE:

• La lumière DEL incorporée est conçue pour éclairer temporairement la petite zone de travail.

- Ne l'utilisez pas comme remplacement

d'une torche normale, elle n'est pas assez lumineuse.

L'éclairage DEL s'éteint après que l'outil n'a pas été utilisé pendant 5 minutes.

Mise en garde : NE REGARDEZ PAS DIRECTEMENT LE FAISCEAU.

L'utilisation de commandes ou de réglages ou l'exécution de procédures autres que ceux spécifiés dans ce manuel peut entraîner l'exposition à de dangereuses radiations.

- Fonction de verrouillage de la mèche

Avec le commutateur sur la position d'arrêt et la mèche verrouillée en place, l'outil peut être utilisé comme un tournevis manuel - jusqu'à 14,7 N·m (150 kgf/cm, 130 po-lbs).

L'arbre d'entraînement représentera un peu de jeu, mais cela n'est pas un mauvais fonctionnement.

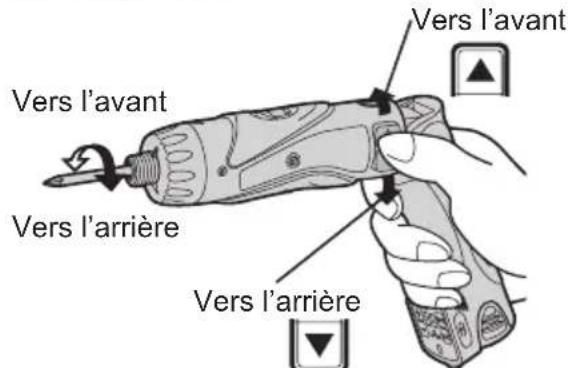

- Interrupteur principal (ON/OFF)

Poussez la moitié supérieure de l'interrupteur pour une rotation vers l'avant ou la moitié inférieure pour une rotation en arrêté.

- Commutateur du sélecteur de vitesse

Pour adapter l'application de cet outil, deux vitesses de rotation différentes sont disponibles. En fonction de

l'utilisation, sélectionnez soit la haute vitesse, soit la basse vitesse.

Sélection de la vitesse		Couple de serrage
BAS 200 min	-1 (t/mn) Haut
HAUT 600 min	-1 (t/mn) Bas

MISE EN GARDE :

• Vérifiez le commutateur du sélecteur de vitesse avant l'utilisation.
• Ne faites pas fonctionner le commutateur du sélecteur de vitesse alors que l'interrupteur principal est sur la position de marche (le commutateur est sur la position ON).

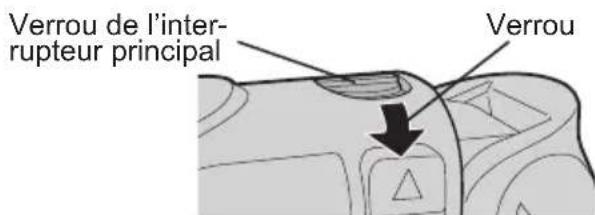

- Verrou de l'interrupteur principal

Après l'utilisation, mettez l'interrupteur principal sur la position verrouillée pour empêcher tout fonctionnement accidentel.

- Batterie autonome (EY9L10) MISE EN GARDE :

1. Retirez la batterie autonome de l'outil.

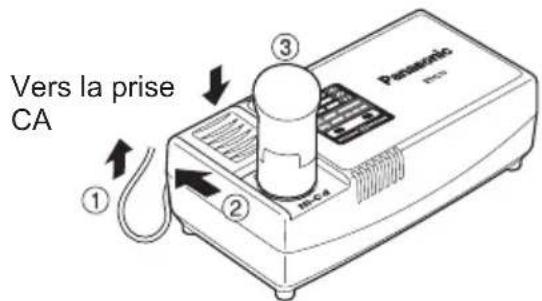

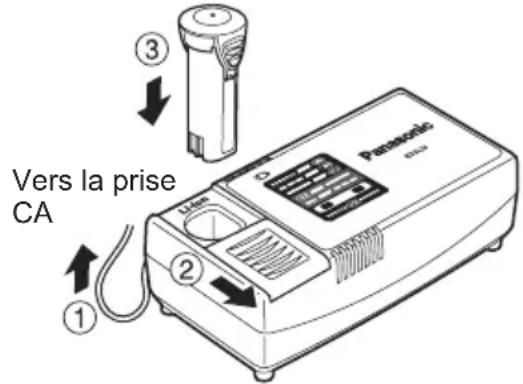

2. Chargez la batterie autonome en utilisant le chargeur de batterie.
3. Lorsque la charge est terminée, retirez la batterie autonome du chargeur et connectez-la à l'outil. Déconnectez le chargeur de la source d'alimentation lorsqu'il n'est pas utilisé.

REMARQUE :

L'utilisation dans des conditions extrêmes de chaleur ou de froid réduit la capacité de fonctionnement par charge.

[Batterie autonome]

Pour une utilisation correcte de la batterie autonome

Batterie autonome Li-ion (EY9L10)

• Pour une longévité optimale de la batterie, rangez la batterie autonome Li-ion sans la charger après l'avoir utilisée. La température ambiante moyenne se situe entre 0 °C (32 °F) et 40 °C (104 °F). Si la batterie autonome est utilisée alors que sa température est inférieure à 0 °C (32 °F), l'outil pourrait ne pas fonctionner correctement.
• Lorsque vous n'utilisez pas la batterie autonome, éloignez-la d'autres objets métalliques tels que : trombones, pièces de monnaie, clés, clous, vis et autres petits objets métalliques susceptibles de connecter les bornes entre elles.

Si vous court-circuitez les bornes de la batterie, vous risquez de causer des étincelles, de vous brûler ou de provoquer un incendie.

Lors de l'utilisation de la batterie autonome, assurez-vous de la bonne ventilation du lieu de travail.

Longévité des batteries autonomes

Les batteries rechargeables ont une longévité limitée. Si le temps de fonctionnement devient très court après la recharge, remplacez la batterie autonome par une neuve.

Recyclage de la batterie autonome ATTENTION :

Pour la protection de l'environnement naturel et le recyclage des matériaux, veillez à mettre la batterie au rebut à un endroit prévu officiellement à cet effet, s'il y en a un dans votre pays.

[Chargeur de batterie]

Recharge

Mises en garde communes pour la batterie autonome Li-ion/Ni-Cd

REMARQUE :

• Lorsqu'une batterie autonome froide (en dessous de 0 °C) doit être rechargée dans une pièce chaude, laissez la batterie autonome dans la pièce pendant au moins une heure et rechargez-la quand elle a atteint la température ambiante. (Sinon, il est possible que la batterie autonome ne soit pas complètement chargée.)
• Laissez refroidir le chargeur quand vous rechargez plus de deux batteries autonomes à la suite.
• Ne mettez pas vos doigts dans les trous des connecteurs lorsque vous prenez les chargeurs ou à n'importe quelle occasion.

MISE EN GARDE :

Pour éviter les risques d'incendie ou d'endommagement du chargeur de batterie.

• N'utilisez pas de source d'alimentation provenant d'un générateur de moteur.
• Ne bouchez pas les trous d'aération du chargeur et de la batterie autonome.
• Débranchez le chargeur lorsque vous ne l'utilisez pas.

Batterie autonome Li-ion REMARQUE :

Votre batterie autonome n'est pas complètement chargée au moment de l'achat. Veillez à bien charger complètement la batterie avant son utilisation.

Chargeur de batterie (EY0L10)

1. Branchez le cordon d'alimentation du chargeur dans une prise secteur.

REMARQUE :

Des étincelles peuvent être produites lorsque la fiche est introduite dans la prise d'alimentation secteur, toutefois, ceci ne pose aucun problème de sécurité.

1. Faites glisser le couvercle du poste d'accueil de la batterie vers l'arrière pour permettre l'insertion de la batterie autonome Li-ion.

Assurez-vous que le couvercle est bien verrouillé en place.

1. Introduisez soigneusement la batterie autonome dans le chargeur.

1. Pendant la charge, le témoin s'allume. Lorsque la charge est terminée, un interrupteur électronique s'actionne pour protéger la batterie.
2. La charge ne peut pas être réalisée si la batterie autonome est chaude (par exemple, à la suite d'un long travail de perçage).

Le témoin d'attente orange clignote jusqu'à ce que la batterie se soit refroidie.

La charge commence alors automatiquement.

1. Le témoin de charge (vert) clignote lentement dès que la batterie est chargée à environ 80 %.
2. Lorsque la charge est terminée, le témoin de charge se met à clignoter rapidement en vert.
3. Lorsque la température de la batterie autonome est de 0 °C ou moins, la batterie autonome prend plus longtemps à charger que la durée standard.

Même lorsque la batterie est complètement chargée, elle n'aura qu'environ 50 % de la puissance d'une batterie complètement chargée à une température de fonctionnement normale.

1. Lorsque le témoin d'alimentation ne s'allume pas immédiatement après avoir branché le chargeur, ou si après la durée de charge standard, le témoin de charge ne clignote pas rapidement en vert, consultez un concessionnaire autorisé.
2. Si une batterie complètement chargée est à nouveau insérée dans le chargeur, le témoin de charge s'allume. Après quelques minutes, le voyant de charge risque de clignoter rapidement pour indiquer que la charge est terminée.

Batterie autonome Ni-Cd REMARQUE :

Chargez une nouvelle batterie autonome, ou une batterie autonome qui n'a pas été utilisée pendant une période prolongée, pendant 24 heures pour lui redonner sa pleine capacité.

Chargeur de batterie (EY0L10)

1. Branchez le cordon d'alimentation du chargeur dans une prise secteur.

REMARQUE :

Des étincelles peuvent être produites lorsque la fiche est introduite dans la prise d'alimentation secteur, toutefois, ceci ne pose aucun problème de sécurité.

1. Faites glisser le couvercle du poste d'accueil de la batterie vers l'arrière pour permettre l'insertion de la batterie autonome Ni-Cd. Assurez-vous que le couvercle est bien verrouillé en place.
2. Introduisez soigneusement la batterie autonome dans le chargeur.

1. Pendant la charge, le témoin s'allume. Lorsque la charge est terminée, un interrupteur électronique s'actionne pour protéger la batterie.
2. La charge ne peut pas être réalisée si la batterie autonome est chaude (par exemple, à la suite d'un long travail de perçage).

Le témoin d'attente orange clignote jusqu'à ce que la batterie se soit refroidie. La charge commence alors automatiquement.

1. Lorsque la charge est terminée, le témoin de charge se met à clignoter rapidement en vert.
2. Si le voyant de charge ne s'allume pas immédiatement après le branchement du chargeur ou si, après la durée de charge standard, le voyant ne s'éteint pas, consultez un revendeur agréé pour une assistance technique.
3. Si une batterie complètement chargée est à nouveau insérée dans le chargeur, le témoin de charge s'allume. Après quelques minutes, le voyant de charge risque de clignoter rapidement pour indiquer que la charge est terminée.

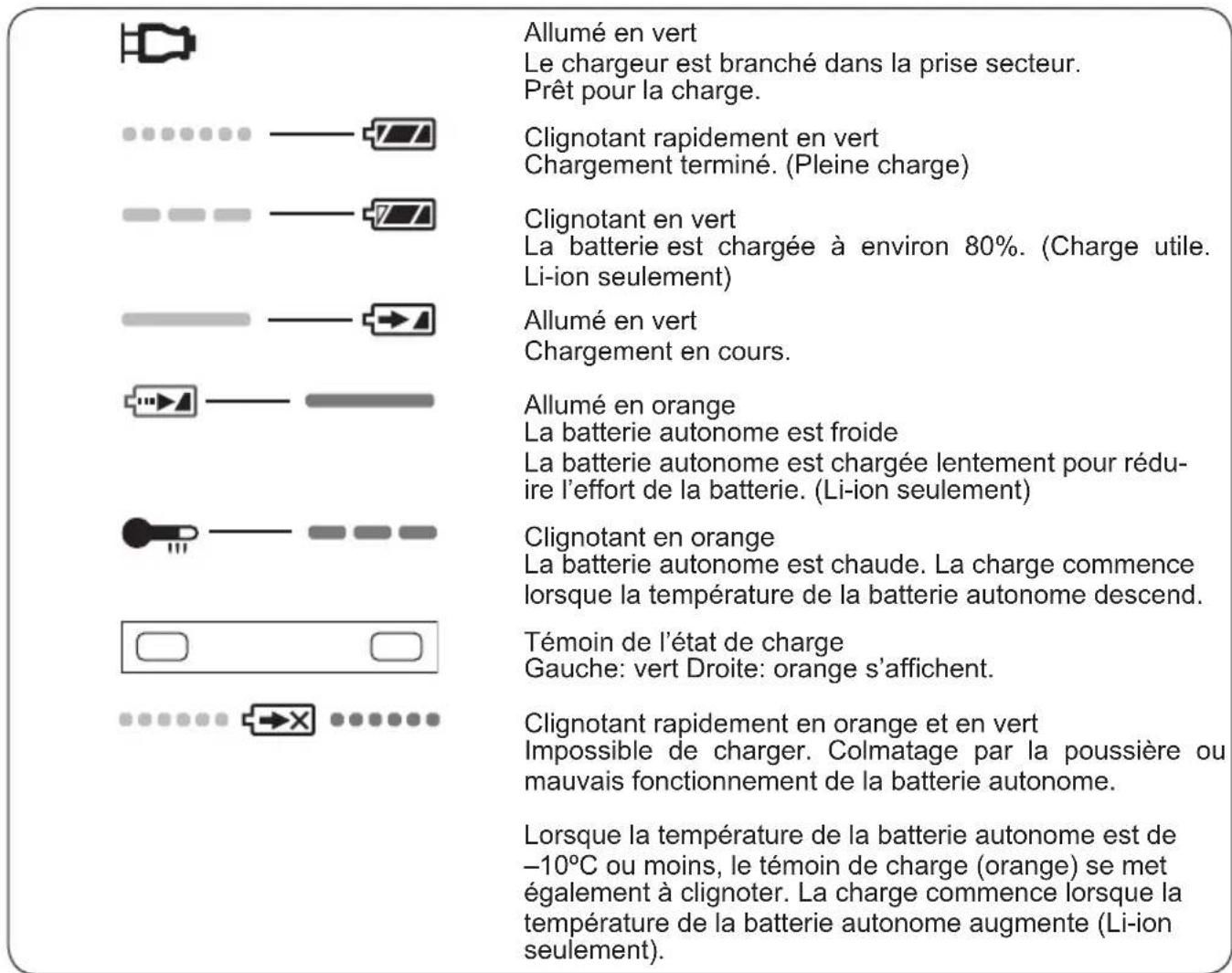

INDICATION DU VOYANT

Avis aux utilisateurs concernant la collecte et l'élimination des piles et des appareils électriques et électroniques usagés

Apposé sur le produit lui-même, sur son emballage, ou figurant dans la documentation qui l'accompagne, ce pictogramme indique que les piles et appareils électriques et électroniques usagés doivent être séparés des ordures ménagères.

Afin de permettre le traitement, la valorisation et le recyclage adéquats des piles et des appareils usagés, veuillez les porter à l'un des points de collecte prévus, conformément à la législation nationale en vigueur ainsi qu'aux directives 2002/96/CE et 2006/66/CE.

En éliminant piles et appareils usagés conformément à la réglementation en vigueur, vous contribuez à prévenir le gaspillage de ressources précieuses ainsi qu'à protéger la santé humaine et l'environnement contre les effets potentiellement nocifs d'une manipulation inappropriée des déchets.

Cd

Pour de plus amples renseignements sur la collecte et le recyclage des piles et appareils usagés, veuillez vous renseigner auprès de votre mairie, du service municipal d'enlèvement des déchets ou du point de vente où vous avez acheté les articles concernés.

Le non-respect de la réglementation relative à l'élimination des déchets est passible d'une peine d'amende.

Pour les utilisateurs professionnels au sein de l'Union européenne

Si vous souhaitez vous défaire de pièces d'équipement électrique ou électronique, veuillez vous renseigner directement auprès de votre détaillant ou de votre fournisseur.

[Information relative à l'élimination des déchets dans les pays extérieurs à l'Union européenne]

Ce pictogramme n'est valide qu'à l'intérieur de l'Union européenne. Pour connaître la procédure applicable dans les pays hors Union européenne, veuillez vous renseigner auprès des autorités locales compétentes ou de votre distributeur.

Note relative au pictogramme à apposer sur les piles (voir les 2 exemples ci-contre)

Le pictogramme représentant une poubelle sur roues barrée d'une croix est conforme à la réglementation. Si ce pictogramme est combiné avec un symbole chimique, il remplit également les exigences posées par la Directive relative au produit chimique concerné.

III. ENTRETIEN

Nettoyez l'appareil au moyen d'un chiffon sec et propre. N'utilisez ni eau, ni solvant, ni produit de nettoyage volatile.

IV. ACCESSOIRES

MISE EN GARDE :

Pour éviter de vous blesser, utilisez uniquement des accessoires ou des fixations convenant à l'opération effectuée.

Pour plus de détails concernant ces accessoires, adressez-vous à un centre de service.

·EY9X007E

Couvercle du verrou de l'embrayage

Utilisez uniquement des mèches convenant à la taille du mandrin utilisé.

V. CARACTÉRISTIQUES TECHNIQUES - UNITÉ PRINCIPALE

Modèle EY7411
Capacité	Vissage	Vis pour machine M2,5-M5
		Vis à bois ø 3,8×38 mm (5/32 " × 1-29/64")
	Perçage Pour	métal ø 5 mm (13/64") spc t = 1,6 mm
Moteur 3,6 V CC
Vitesse sans charge		BAS: 200 min-1(t/mn)
		HAUT: 600 min1(t/mn)
Couple maximum		BAS: 4,4 N·m (45 kgf/cm, 39 po-lbs) HAUT: 1,5 N·m (15 kgf/cm, 13 po-lbs)
Couple de serrage maximum de l'embrayage		3,0 N·m (30 kgf/cm, 26 po-lbs)
Longueur totale 283 mm (11-5/32")
Poids (avec la batterie autonome)		0,5 kg (1,1 lbs)

BATTERIE AUTONOME

Modèle EY9L10
Stockage de la batterie Batterie	Li-ion
Tension de la batterie 3,6 V CC	(3,6 V × 1 pile)
Capacité 1,5 Ah

CHARGEUR DE BATTERIE

Modèle EY0L10
Poids		0,6 kg (1,3 lbs)
Puisance nominale		Reportez-vous à la puissance nominale indiquée au bas du chargeur.
Durée de chargement		2,4 V	3,6 V
	1,2 Ah	EY9021	EY9025
		Plein: 15 min.	Plein: 15 min.
	1,5 Ah		EY9L10Utilisable: 15 min.Plein: 30 min.

REMARQUE :

• Pour les batteries autonomes applicables à ce chargeur, reportez-vous à l'étiquette apposée sur le chargeur ou au catalogue général le plus récent.

L'étiquette d'instructions apposée sur les batteries autonomes indique également le chargeur applicable.
