EY7411 - Boremaskin PANASONIC - Gratis bruksanvisning og manual

Merke	Panasonic
Modell	EY7411
Produkttype	Trådløs bor-/skrutrekker
Merkespenning	3,6 V DC
Batteri	Li-ion 3,6 V, 1,5 Ah (EY9L10)
Lader	EY0L10, 30 min for full lading
Tomgangshastighet (lav)	200 min⁻¹
Tomgangshastighet (høy)	600 min⁻¹
Maks dreiemoment (lav)	4,4 N·m
Maks dreiemoment (høy)	1,5 N·m
Maks clutchmoment	3,0 N·m
Borkapasitet (metall)	Ø 5 mm (tykk. 1,6 mm)
Skrukapasitet (treskruer)	Ø 3,8 × 38 mm
Skrukapasitet (maskinskruer)	M2,5 til M5
Total lengde	283 mm
Vekt (med batteri)	0,5 kg
Antall clutchinnstillinger	21
LED-belysning	Ja, med forsinkelse 5 min
Skruteller	Ja, moduser UP/NED, opptil 99
Funksjon mot dobbel tiltrekking	Ja, justerbar forsinkelse 0,1 til 30 s
Bitslås	Ja, opptil 14,7 N·m
Vedlikehold	Tørr klut, ikke vann eller løsemiddel
Sikkerhet	Batteribeskyttelse, automatisk stopp, briller anbefales

Ofte stilte spørsmål - EY7411 PANASONIC

Hvordan fester jeg et bits på boremaskinen?

Hold fast i kragen på hurtigchucken og trekk den av. Sett inn bitset, slipp deretter kragen. Kontroller at den sitter godt ved å dra i den. For å fjerne, trekk kragen utover.

Hvordan stiller jeg inn tiltrekkingsmomentet på clutchen?

Drei justeringsringen til en av de 21 trinnene. Hvert trinn tilsvarer et moment på omtrent 0,13 N·m. Test innstillingen før bruk. For kraftig boring, bruk maksimal innstilling (omtrent 4,4 N·m).

Hva gjør jeg hvis bitset setter seg fast under boring?

Slå straks av bryteren for å unngå overbelastning. Snu rotasjonsretningen for å løsne bitset.

Hvordan bruker jeg skrutellerfunksjonen?

Slå på kontrollpanelet, still inn antall skruer (0-99) med +/- knappene, velg modus UP (økende telling) eller NED (minkende). Trykk på ENTER. Alarmen lyder når antallet er nådd og telleren nullstilles.

Hvordan stiller jeg inn lyden til telleralarmen?

Hold MODE-knappen inne i 2 sekunder, 'F1' vises. Bruk +/- for å velge b3 (høy), b2 (middels), b1 (lav) eller b0 (stille). Trykk på ENTER for å bekrefte.

Hva betyr blinking av batteriindikatoren?

Blinkingen indikerer at overutladningsbeskyttelsen er aktivert. Lad batteriet umiddelbart for å unngå redusert levetid.

Hvordan bruker jeg clutchlåsfunksjonen?

Still inn clutchen på ønsket moment, fest deretter låsedekselet ved å justere trekantmerket med valgmerket. For å fjerne, grip begge sider og trekk mens du vrir.

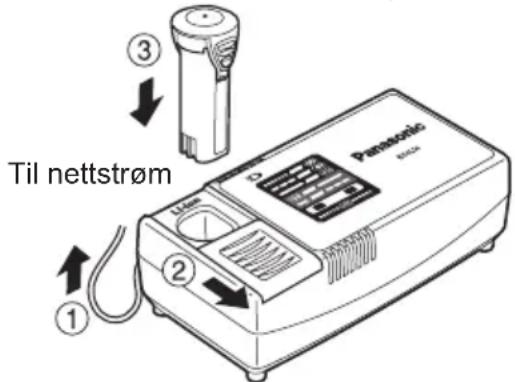

Hvordan lader jeg batteriet riktig?

Bruk kun den dedikerte laderen (EY0L10). Koble til laderen, sett inn batteriet. Den grønne indikatoren blinker raskt når ladingen er fullført. Ikke la batteriet være i laderen i mer enn 24 timer.

Hvilke batterityper er kompatible med dette verktøyet?

Verktøyet er kompatibelt med Li-ion-batteri EY9L10 (3,6 V, 1,5 Ah) og Ni-Cd-batterier i samme format (referansene EY9021 og EY9025). Bruk kun anbefalte Panasonic-batterier.

Hvordan vedlikeholder jeg boremaskinen?

Rengjør enheten med en tørr og ren klut. Ikke bruk vann, løsemidler eller flyktige rengjøringsmidler. For batteriet, oppbevar det ved romtemperatur (0-40°C) og resirkuler det i henhold til forskrifter.

BRUKSANVISNING EY7411 PANASONIC

Førhent t as bruk, vennligst les disse alle anvisningene og oppbevar deretter bruksanvisningen for senere bruk.

• Tellelysningslampen og "UP" eller "DOWN" tennes.

Ved hvert trykk på knappen skiftes summetone-innstillingen og dobbeltstramningsforhindringstidsinnstillingen.

• "Summetone-innstilling" → "F1" tennes.
• "Dobbeltstramningsforhindringstidsinnstilling" → "F2" tennes.

2. Summetone-innstilling

Summetonen kan velges når "F1" er tent.

Betjening	Display Lydfrekvens
+	b3 Høj lyd (ca. 4 kHz)
	b2 Medium lyd (ca. 3 kHz)
	b1 Lav lyd (ca. 2 kHz)
	b0 Ingen lyd (OFF)

• Drei HOLD-knappen til ON.

Endring av skruetellingen under bruk

1. Velg en passende koblingsinnstilling for anvendelsen.
2. Sett koblingslåsdekselet på.

Sett trekantmerket på dekselet ut for gradueringsvelgermerket på boret og sett på.

Trekantmerke Gradueringsvelgermerke

1. Ta tak i koblingslåsdækslet med fingrene på -merket og undersiden av dækslet, og ta dækslet av ved å trykke inn og dreie.

Når du ønsker å kassere elektriske eller elektroniske apparater, bes du henvende deg til din forhandler eller leverandør for nærmere informasjon.

[Informasjon om avhending i land utenfor EU]

Dæksel til koblingslås

Referanse for innstilling av tiltrekningsmoment

Inställning	Åtdragningsmoment	Tillämpning
1	Ca 0,29 N·m(3,0 kgf-cm)	Skruv-dragning
5	Ca 0,82 N·m(8,4 kgf-cm)
9	Ca 1,35 N·m(13,8 kgf-cm)
13	Ca 1,88 N·m(19,2 kgf-cm)
17	Ca 2,41 N·m(24,6 kgf-cm)
21	Ca 2,94 N·m(30,0 kgf-cm)
	Ca 4,4 N·m(45,0 kgf-cm)	Kraftfull skruv-dragning eller borrning

• Innstilling av skruetelling → Telleren blinker.
• Innstilling av tellemetode → “UP” eller “DOWN” blinker.
• Innstilling av skruetelling

Still inn antall skruer ved hjelp av knappene bch .

Innstilling av tellemetode

Trykk på MODE, slik at "UP" eller "DOWN" begynner å blinke. Velg deretter ^+ ("UP") eller ("DOWN").

Montering av sperrekåpen

Demontering av sperrekåpen

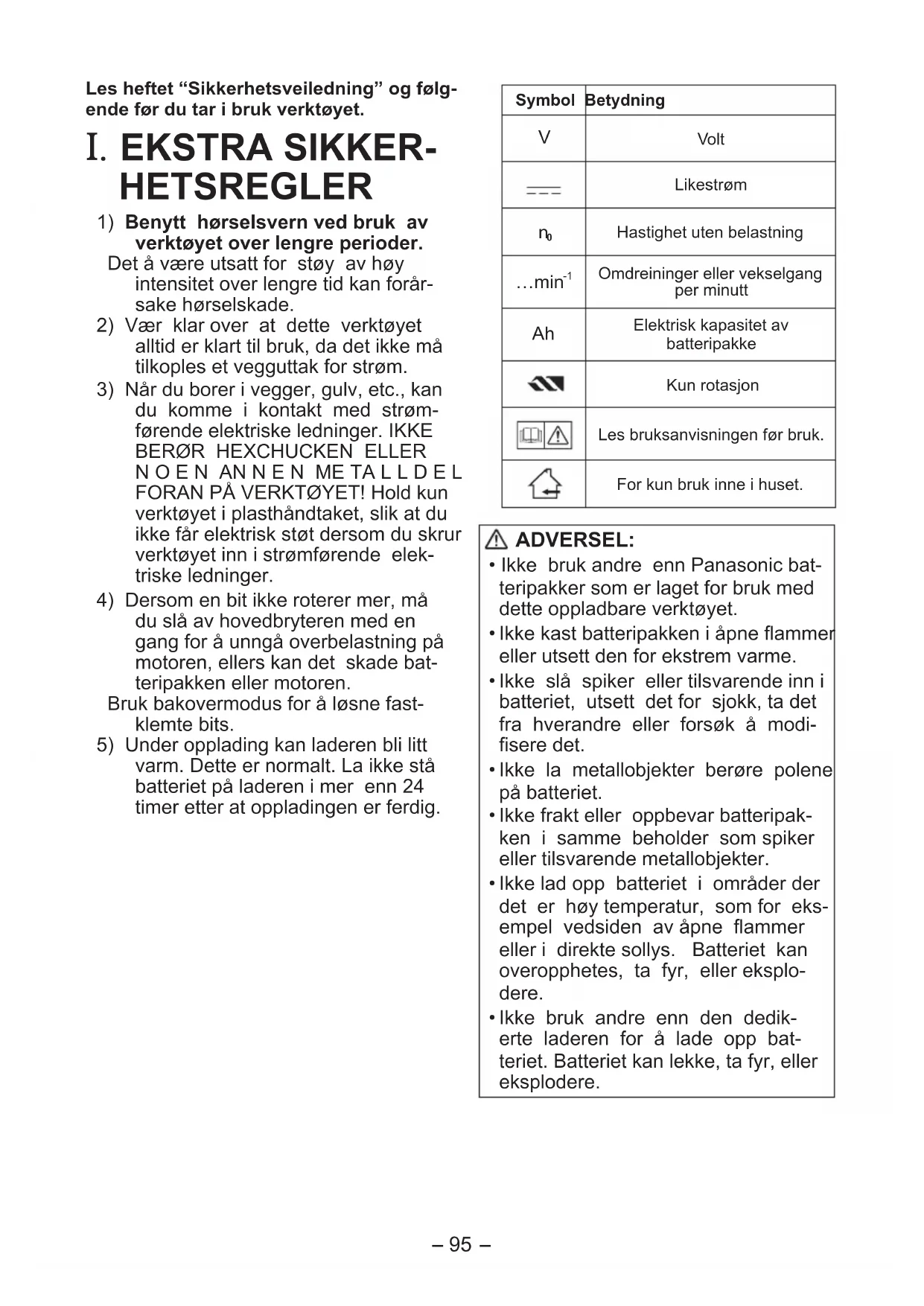

Les heftet "Sikkerhetsveiledning" og følgende før du tar i bruk verktøyet.

I. EKSTRA SIKKERHETSREGLER

1) Benytt hørselvern ved bruk av verktøyet over lengre perioder. Det å være utsatt for støy av høy intensitet over lengre tid kan forårsake hørselsskade. 2) Vær klar over at dette verktøyet alltid er klart til bruk, da det ikke må tilkoples et vegguttak for strøm. 3) Når du borer i vegger, gulv, etc., kan du komme i kontakt med strømførende elektriske ledninger. IKKE BERØR HEXCHUCKEN ELLER NOEN ANNEN METALLDEL FORAN PÅ VERKTØYET! Hold kun verktøyet i plasthåndtaket, slik at du ikke får elektrisk støt dersom du skrur verktøyet inn i strømførende elektriske ledninger. 4) Dersom en bit ikke roterer mer, må du slå av hovedbryteren med en gang for å unngå overbelastning på motoren, ellers kan det skade batteripakken eller motoren.

Bruk bakovermodus for å løsne fastklemte bits.

5) Under opplading kan laderen bli litt varm. Dette er normalt. La ikke batteriet stå på laderen i mer enn 24 timer etter at oppladingen er ferdig.

Symbol	Betydning
V	Volt
---	Likelstrøm
n0	Hastighet uten belastning
...min-1	Omdreininger eller vekselgang per minutt
Ah	Elektrisk kapasitet av batteripakke
	Kun rojasjon
	Les bruksanvisingen voor bruuk.
	For kun bruuk年内 i huset.

ADVARSEL:

• Ikke bruk andre enn Panasonic batteripakker som er laget for bruk med dette oppladbare verktøyet.
• Ikke kast batteripakken i åpne flammer, eller utsett den for ekstrem varme.
• Ikke slå spiker eller tilsvarende inn i batteriet, utsett det for sjokk, ta det fra hverandre eller forsøk å modifisere det.
• Ikke la metallobjekter berøre polene på batteriet.
• Ikke frakt eller oppbevar batteripakken i samme beholder som spiker eller tilsvarende metallobjekter.
• Ikke lad opp batteriet i områder der det er høy temperatur, som for eksempel ved siden av åpne flammer eller i direkte sollys. Batteriet kan overopphetes, ta fyr, eller eksplodere.
• Ikke bruk andre enn den dedikerte laderen for å lade opp batteriet. Batteriet kan lekke, ta fyr, eller eksplodere.

II. MONTERING OG BRUK

- Sekskantet borchuck

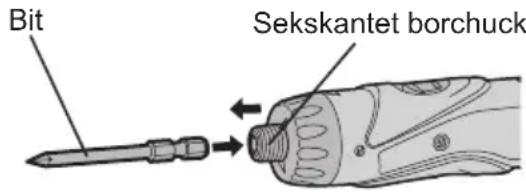

Montering av bitene MERK:

Før montering eller fjerning av bit, skal batteripakken fjernes fra verktøyet og låseknappen settes i LÅST STILLING.

1. Få fast tak i kragen på hurtigkoplingschucken og trekk den ut.
2. Sett biten inn i chucken. La kragen slippe ut.
3. Kragen vil returnere til sin opprinnelige posisjon når den slippes ut.
4. Trekk i biten for å være sikker på at den ikke løsner.
5. For å fjerne biten skal kragen trekkes ut på samme måte og fjern biten.

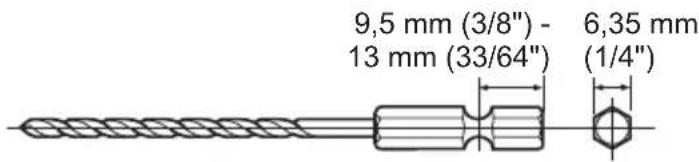

9,5 mm (3/8") - 13 mm (33/64") 6,35 mm (1/4")

- Clutchhåndtak (Innstilling av clutchdreiemoment)

Innstill dreiemomentet til en av 21 mulige innstillingene som passer til arbeidet. Differansen mellom hver innstilling er ca. 0,13 N·m (1,3 kgf-cm).

FORSIKTIG:

Kontroller innstillingen før bruk. Innstill skalaen til merket.

Referansetabell for innstilling av dreiemoment

Innstilling	Dreiemoment Bruk
1	Ca. 0,29 N·m(3,0 kgf-cm)	For skruing
5	Ca. 0,82 N·m(8,4 kgf-cm)
9	Ca. 1,35 N·m(13,8 kgf-cm)
13	Ca. 1,88 N·m(19,2 kgf-cm)
17	Ca. 2,41 N·m(24,6 kgf-cm)
21	Ca. 2,94 N·m(30,0 kgf-cm)
	Ca. 4,4 N·m(45,0 kgf-cm)	For effektivskruing ogboring

Når du bruker verktøyet på en høy hastighet, innstill clutchen til 10 eller lavere. (Verktøyet stanser automatisk på det høyeste dreiemomentet av 1,5 N·m (15 kgf-cm) hvis du velger høyere innstillinger.) - Når batteristyrken er lav, vil den automatiske avstengingsfunksjonen ikke virke. Da skal batteriet opplades igjen.

MERK:

Referansetabellen er kun til referanse. Innstillingen av dreiemoment kan variere etter hva slags materiale, skruer osv. du arbeider med. Det skal prøvekjøres før du begynner å arbeide.

- Kontrollpanel

Fabrikkinstillinger ved leveranse

• Tellesystem: Nedtellingssystem Telleinnstillingsverdi: 99
• Summertonens høyde: b1 (Lav tone)
• Tid for å forhindre telling av dobbeltstramming: 0 (OFF)
• Hold-bryter: Utløst Vennligst sett innstillingene i samsvar med bruksforholdene.

Skruetellingsfunksjon

• Teller antall autostopp. (Teller antall innskrudde skruer)
• Tellemetoden kan bli valgt ved å bruke "OPP" eller "NED". Når antall skruer som skal innskrus er nådd, høres en summertone og telleverdien tilbakestilles.
• Til summertonen kan tre tonehøyder velges.
• Funksjon for å forhindre telling av dobbeltstramming

En jobb (dobbeltstramming og innskruingsbekreftelse o.s.v.) som begynte innenfor innstilt tid blir ikke telt etter at ferdiginnskrudde skruer er blitt telt.

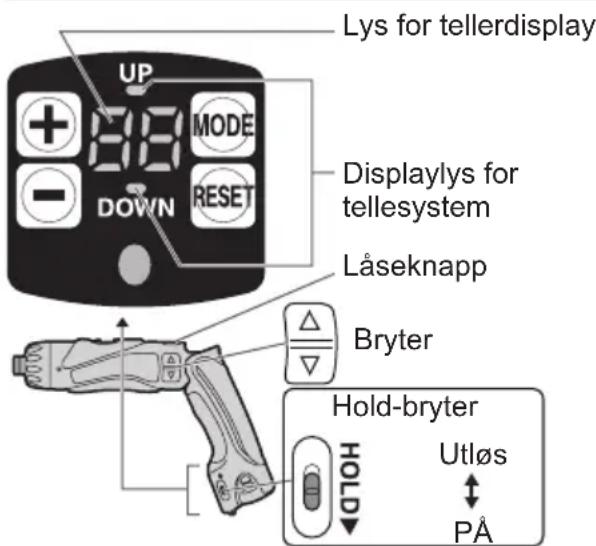

Aktivering av kontrollpanelet

1. Utløs hold-bryteren.
2. For å belyse kontrollpanelet

① Utløs låseknappen. ② Trykk (Kontrollpanelet lyser opp.)

• Lyset for tellerdisplayet og "OPP" eller "NED" lyser opp.

Innstilling av tellefunksjonene (Innstilling av skruetellingen/Innstilling av tellesystemet)

1. Trykk på « mens kontrollpanelet lyser opp.

Hver gang man trykker på, skifter innstillingen mellom innstillingen av skruetelling og innstillingen av tellesystemet, og det lyset blinker.

• Innstillingen av skruetellingen → Tellesystemlyset blinker. Innstillingen av tellesystemet → "OPP" eller "NED" blinker.

2. Innstilling av skruetellingen

Innstill antall skruer ved å bruke + eller -

Innstillingens omfang er mellom 0-99. 0 blir med i tellingen.

Innstilling av tellesystemet

Trykk på. Når man trykker "OPP" eller "NED" begynner de å blinke.

Velg deretter (OPP) eller ("NED").

• Trykk på og hold enten (+) eller (-) knappen mens du innstiller dreiemomentet, slik at det skifter verdi kontinuerlig.

- Viser antall innskrudde skruer.

0 → 1 → 2 ... Innsiltantall)

Innstillingene blir aktivert ved å trykke på.

Når antall innstilte skruer er nådd, lyder summeren og telleverdien tilbakestilles.

• Viser antall resterende skruer som skal skrus inn.

( Innsiltantal) ... [2 → [1] → [0])

Når antall skruer som skal skrus inn er nådd, lyder en summertone og telleverdien tilbakestilles til sitt opprinnelige innstillingsnummer.

1. Innstillingene blir aktivert ved å trykke på Δ/
2. Forrige innstilling slettes.
3. For å forhindre forandringer i de innstilte verdiene på grunn av en feiltakelse.
4. Sett HOLD-bryteren til PÅ.

Innstillingen av praktiske funksjoner (summertoneinnstilling/tidsinnstilling for å forhindre telling av dobbeltstramming)

1. Trykk på 2 eller flere sekunder mens kontrollpanelet lyser opp.
2. Displaylyset for tellesystem lyser opp.

Hver gang man trykker på, kan man skifte mellom innstilling av summertonen og tidsinnstillingen for å forhindre telling av dobbeltstramming.

• "Innstilling av summertonen" → "F1" lyser opp.
• "Tidsinnstilling for å forhindre telling av dobbeltstramming" → "F2" lyser opp.

tell

2. Innstilling av summertonen

Summertonen kan velges ved å bruke ④ når "F1" lyser opp.

Betjening	Display Lydfre	ekvens
+	b3 Høy	tone (omtrent 4 kHz)
	b2	Middelhøy tone (omtrent 3 kHz)
	b1 Lav	tone (omtrent 2 kHz)
	b0 Ingen	lyd (OFF)

Hvis man trykker på, vises summertonen som ble lagret ved forrige innstilling.

Tidsinnstilling for å forhindre telling av dobbeltstramming

Trykk på MODE for å belyse "F2" og velg tid ved å bruke ^+ -

Betjening	Display	Antall sekunder	Etter skruetelingen blir en innskruing som skjer innenfor antall innstilte sekunder/DD
	30 3	sekunder
	:	:
	1	0,1 sekund
	0	AV

• Hvis man trykker på, vises tidsinnstillingen som er lagret fra forrige innstilling.
• Man innstiller ved å trykke på
• For å forhindre forandringer i de innstilte verdiene på grunn av en feiltakelse.
• Sett HOLD-bryteren til PÅ.

Forandring av skruetellingen under bruk

1. Utløs hold-bryteren.
2. Juster telleverdien ved å bruke ^+ -
3. Antallet gjenværende skruer, på tellerdisplayet, som skal skrus inn kan endres innenfor telleverdiene.
4. For å forhindre forandringer i de innstilte verdiene på grunn av en feiltakelse.
5. Sett HOLD-bryteren til PÅ.

■ Hvis ingen betjening skjer i 60 sekunder eller mer mens man innstiller, og når batteriene fjernes - Betjeningen for innstilt verdi blir ugyldiggjort. Vennligst innstill betjeningsverdiene en gang til. Hvis batteriene skiftes ut under bruk - Når batteriene skiftes ut, opprettholdes telleverdien. Dette betyr at drillen kan brukes kontinuerlig.

Varsellampe for at batteriet er for lavt

Av (normalt arbeid)

Blink (for lite strøm): Funksjon for batteribeskyttelse er aktiv.

Fullstendig utladning av Li-ion-batteri reduserer levetiden betydelig. Derfor er batteribeskyttelsesfunksjonen innebygd i verktøyet for å hindre fullstendig utlading av batteripakken.

• Batteribeskyttelsesfunksjonen aktiveres like før batteriet blir helt tomt, og varsellampen begynner å blinke.
• Dersom varsellampen for lavt batteri blinker, skal batteripakken lades opp umiddelbart.

Koplingslåsdekslet

Dekslet for koplingslås gir deg mulighet til å låse koplingen på den innstillingen som er blitt valgt.

Dekselmontering

1. Velg koplingsinnstilling som passer til anvendelsen.
2. Monter koplingslåsdekslet.
3. Juster trekantmerket på dekslet til merket på valgt gradinnstilling på drillen, og monter.

Trekantmerket, merket på valgt

Fjerning av dekslet

1. Grip tak i koplingslåsdekslet med fingrene på trekantmerket og på dekslets underside, trykk inn, vri og fjern.

Det blir vanskelig å fjerne lingslåsdekslet fra drillen hvis du trykker på dekselsiden mens du drar i det.

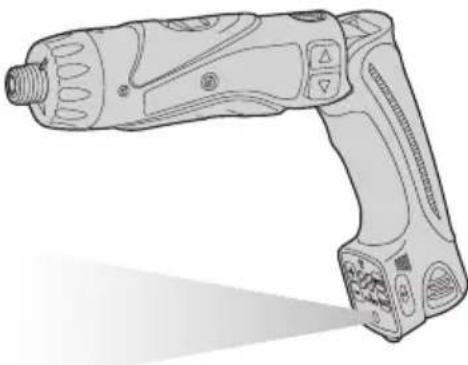

- Bruk av LED-lys

Før bruk av LED-lys, skru alltid av strømbryteren en gang.

Trykk på LED-lysets på- og av-knapp.

Lyset bruker svært lite strøm, og påvirker ikke ytelsen til verktøyet ved bruk eller batterikapasiteten.

FORSIKTIG:

• Det innebygde LED-lyset er laget for midlertidig opplysing av små arbeidsområder.
• Ikke bruk det som en erstatning for vanlig lommelykt, da det ikke gir tilstrekkelig lys.
• LED-lampen skrur seg av når verktøyet ikke har vært i bruk i 5 minutter.

Forsiktig: IKKE SE INN I LYSSTRÅLEN.

Bruk av kontroller eller justeringer eller utføring av prosedyrer annet enn de som er spesifisert her, kan føre til skadelig eksponering til kortbølgeenergi.

- Bitlåsfunksjon

Mens bryteren er slått av og biten er låst på plass, kan verktøyet brukes som en manuell skrutrekker - opp til 14,7 N-m (150 kgf-cm).

Det vil være et lite slark i drivakselen, men det er ikke en funksjonsfeil.

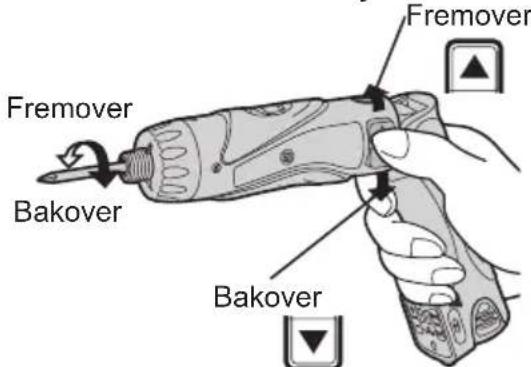

- Hovedbryter (PÅ/AV)

Trykk den øvre halvparten av bryteren for fremoverrotasjon, og den nedre for bakoverrotasjon.

- Hastighetsvelger

For å gjøre arbeidet lettere med verktøyet, har verktøyet to forskjellige rotasjonshastigheter. Du kan velge enten høy eller lav etter arbeidets art.

Valg av hastighet		Dreiemoment
LAV 200 min	-1 (opm) Høyt
HØY 600 min	-1 (opm) Læyt

FORSIKTIG:

• Kontroller hastighetsvelgeren før bruk.
• Bruk ikke hastighetsvelgeren mens hovedbryteren er slått på (hovedbryteren er satt i PÅ-stilling).

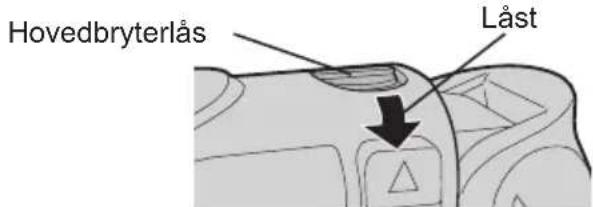

Hovedbryterlås

For å unngå en tilfeldig start av verktøyet, skal hovedbryterlåsen settes i låst stilling.

- Batteripakke (EY9L10)

FORSIKTIG:

1. Fjern batteripakken fra verktøyet.
2. Opplad batteripakken ved bruk av batteriladeren.
3. Etter at oppladingen er ferdig, fjern batteripakken fra laderen og sett den i verktøyet.

Bruk av batteripakken i usedvanlig varmt eller kaldt forhold vil redusere arbeidskapasitet pr. opplading.

[Batteripakke]

For riktig bruk av batteripakke

Li-ion-batteripakke (EY9L10)

• Oppbevar batteriet etter bruk uten å lade opp for å få lengre levetid.
• Temperaturen må være mellom 0 °C (32 °F) og 40 °C (104 °F). Hvis batteripakken brukes når batteritemperaturen er under 0 °C (32 °F), kan det være at verktøyet ikke fungerer skikkelig. Når du ikke bruker batteripakken, skal den oppbevares borte fra metallgjenstander som binders, mynter, nøkler, spiker, skruer osv., fordi de kan ha en elektrisk forbindelse med batteripakken.

Kortslutningen kan forårsake gnister, forbrenning eller brann.

Forsikre deg om at arbeidsrommet er godt ventilert under bruk av batteripakken.

Oppbevaring av batteriet

Resirkulering av batteri

LEGG MERKE TIL:

For å resirkulere materialer og beskytte miljøet, sørg for å avhende batteriet på et offisielt godkjent sted hvis et slikt finnes i ditt land.

[Batterilader]

Lading

Felles forsiktighetsregler for Li-ion/Ni-Cd-batteripakken

MERK:

• Ved opplading av et kaldt batteri (under 0 °C (32 °F)) på et varmt sted, la batteriet stå der og vent i over en time for å varme opp batteriet til riktig temperatur. (Ellers kan det skje at batteriet ikke lades helt opp.) Kjøl ned laderen når det lades mer enn to batteripakker etter hverandre.
• Ikke stikk fingrene inn i kontakthullet når du holder laderen eller under andre omstendigheter.

FORSIKTIG:

For å forhindre brann eller skade på laderen.

• Ikke bruk strøm fra en motorgenerator.
• Ikke dekk til ventilasjonshullene på laderen og batteripakken.
• Trekk laderen ut av kontakten når den ikke er i bruk.

Li-ion-batteripakke

MERK:

Batteripakken er ikke ladet helt opp fra fabrikken. Forsikre deg om å opplade batteriet før det tas i bruk.

Batterilader (EY0L10)

1. Laderen tilkobles nettstrøm.

MERK:

Det kan oppstå gnister når støpselet settes i vekselstrømskontakten, men dette er ikke noe sikkerhetsmessig problem.

1. Åpne dokkdekselen til batterilader for å sette i Li-ion-batteripakken.
2. Kontroller at dekselet er låst på plass.
3. Sett batteriet i laderen. Trykk helt ned.

1. Under lading lyser ladelampen hele tiden.

Når ladingen er fullført, sørger automatikk i lade-elektronikken for å forhindre overlading.

Lading vil avbrytes hvis batteriet er for varmt (for eksempel rett etter ekstremt tunge belastninger). Den oransjegule ventelampen vil fortsette å blinke inntil batteriet er avkjølt.

Lading vil da gjenopptas automatisk.

1. Ladelampen (grønn) vil blinke sakte inntil batteriet er ladet opp ca. 80%.
2. Når batteriet er ladet helt opp, vil ladelampen begynne å blinke raskt i grønn farge.
3. Dersom temperaturen på batteripakken er 0°C eller under, tar det lengre tid å lade batteriet helt opp enn vanlig. Selv om batteriet er ladet helt opp, vil det ha ca. 50% av ytelsen som er oppnådd ved normal arbeidstemperatur.
4. Dersom strømlampen ikke lyser umiddelbart etter at laderen er koblet inn, eller ladelampen ikke blinker raskt i grønn farge etter en vanlig ladetid, må du ta kontakt med en autorisert forhandler.
5. Hvis en ferdigoppladet batteripakke er satt i batteriladeren igjen, vil indikatorlampen lyse. Etter noen minutter kan ladelampen begynne å blinke raskt for å vise at ladingen er ferdig.

Ni-Cd-batteripakke

MERK:

Når du lader batteripakken for første gang eller etter lengre tids lagring, må det lades i 24 timer for å oppnå full kapasitet.

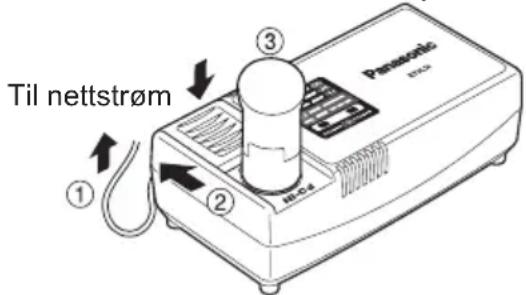

Batterilader (EY0L10)

1. Laderen tilkobles nettstrøm.

MERK:

Det kan oppstå gnister når støpselet settes i vekselstrømskontakten, men dette er ikke noe sikkerhetsmessig problem.

1. Åpne dokkdekselet til batteriladeren for å sette inn Ni-Cd-batteripakken.
2. Kontroller at dekselet er låst på plass.
3. Sett batteriet i laderen. Trykk det godt ned.

1. Under lading lyser ladelampen hele tiden.

Når ladingen er fullført, sørger automatikk i lade-elektronikken for å forhindre overlading.

• Lading vil ikke skje hvis batteriet er for varmt (for eksempel rett etter ekstremt tunge belastninger). Den oransjegule ventelampen vil fortsette å blinke inntil batteriet er avkjølt. Lading vil gjenopptas automatisk.
• Når batteriet er ladet helt opp, vil ladelampen begynne å blinke raskt i grønn farge.
• Dersom ikke ladelampen tennes med det samme laderen tilkobles, eller dersom den ikke slukkes etter vanlig ladetid, ta kontakt med en autorisert forhandler, som kan gi deg råd.
• Hvis en ferdigoppladet batteripakke settes i batteriladeren igjen, vil indikatorlampen lyse. Etter noen minutter kan ladelampen begynne å blinke raskt for å vise at ladingen er ferdig.

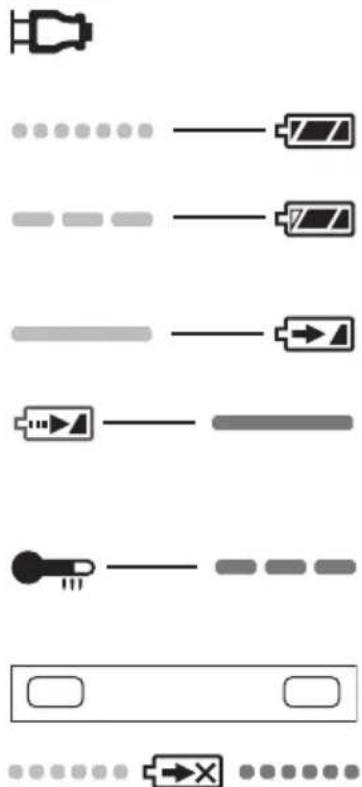

LAMPEINDIKATORER

Blinker raskt både grønt og oransjegult: Lading ikke mulig. Tett av støv eller feil med batteripakken.

Dersom temperaturen på batteripakken er -10 °C eller under, vil ladelampen (oransje) også begynne å blinke. Oppladingen vil starte igjen når temperaturen på batteripakken stiger (kun Li-ion).

Brukerinformasjon om innsamling og håndtering av gammelt utstyr og brukte batterier

For riktig håndtering og gjenvinning av gamle produkter og brukte batterier, vennligst lever dem til anvendelige innsamlingssteder, i samsvar med nasjonal lovgivning og direktivene 2002/96/EC og 2006/66/EC.

Ved riktig håndtering av disse produktene og batteriene, hjelper du til med å spare verdifulle ressurser og forhindre potensielle negative effekter på menneskers helse og miljøet, som ellers kan oppstå ved uriktig avfallshåndtering.

For mer informasjon om innsamling og gjenvinning av gamle produkter og batterier, vennligst ta kontakt med kommunen, ditt renovasjonsselskap eller stedet der du kjøpte gjenstandene.

Ukorrekt håndtering av dette avfallet kan medføre straffansvar, i overensstemmelse med nasjonal lovgivning.

For forretningsdrivende brukere i EU

Dersom du ønsker å kaste elektrisk og elektronisk utstyr, vennligst ta kontakt med din forhandler eller leverandør for videre informasjon.

[Informasjon om handtering i land utenfor EU]

Disse symbolene gjelder bare innenfor EU. Ønsker du å kaste slike gjenstander, vennligst kontakt dine lokale myndigheter eller forhandler og spør etter riktig fremgangsmåte for handtering.

Merknader for batterisymbol (to nederste symbol-eksempler):

Dette symbolet kan bli brukt i kombinasjon med et kjemisk symbol. I dette tilfellet etterkomm der kravet satt av direktivet for det kjemikaliet det gjelder.

III. VEDLIKEHOLD

Bruk kun en tørr, myk klut til å tørke av enheten. Bruk ikke en fuktig klut, tynner, bensin eller andre flyktige løsemidler til rengjøring.

IV. TILLEGGSUTSTYR

FORSIKTIG:

For å unngå fare for personskade, benytt tilbehøret for de hensiktene som det er laget for.

Hvis man trenger hjelp for nærmere detaljer angående tilbehørene, ta kontakt med Deres servicesenter.

• EY9X007E

Clutchlasedeksel

Bruk kun biter som passer til maskinens størrelse.

V. SPESIFIKASJONER

HOVEDENHET

Modell EY7411
Kapasitet	Skruing	Maskinskrue M2,5 –	M5
		Treskrue ø 3,8 × 38	mm (5/32 " × 1-29/64")
	Boring For metall	ø 5	mm (13/64 ") spc t = 1,6 mm
Motor		3,6 V likestrøm
Hastighet uten belastning		LAV: 200 min-1(opm)
		HØY: 600 min-1(opm)
Maksimalt dreiemoment		LAV: 4,4 N·m (45 kgf-cm, 39 in-lbs)
		HØY: 1,5 N·m (15 kgf-cm, 13 in-lbs)
Maksimalt clutchdreiemoment		3,0 N·m (30 kgf-cm, 26 in-lbs)
Total lengde		283 mm (11-5/32")
Vekt (med batteripakke)		0,5 kg (1,1 lbs)

BATTERIPAKKE

Modell EY9L10
Batterype Li-ion-Batteri
Batterispensing 3,6 V likestrøm	(3,6 V × 1 celler)
Kapasitet 1,5 Ah

BATTERILADER

Modell EY0L10
Vekt 0,6 kg (1,3 lbs)
Merkedata Se merkeplaten på bunnen av laderen.
Ladetid		2,4 V	3,6 V
	1,2 Ah	EY9021	EY9025
		Fullt ladet: 15 min.	Fullt ladet: 15 min.
	1,5 Ah		EY9L10
			Brukbar: 15 min.
			Fullt ladet: 30 min.

MERK:
