GEBRUIKSAANWIJZING Energy Smart 5303DC Vornado

Nous espérons que ce produit est parfait. Si vous n'êtes pas satisfait avec ce produit, faites-nous savoir. © 2017 Vornado Air LLC Andover, KS 67002 É.U. Brevet en instance. Spécifications sujettes à modification sans préavis. Vornado est une marque détenue par Vornado Air LLC.Conception et mise au point à É.U. SATISFACTION GARANTIE ANS51 Nederlands50 Nederlands Deze gebruikershandleiding en de eventueel beschikbare inlegbladen dienen als onderdeel van het product te worden beschouwd. Ze bevatten belangrijke informatie over veiligheid, gebruik en recycling. Raak vertrouwd met alle gebruiks- en veiligheidsinstructies voordat u het product gebruikt. Bewaar alle documenten voor toekomstig gebruik en geef ze, samen met het product, aan de volgende eigenaar, indien van toepassing. Bezoek onze website voor de meest recente versie van de gids onze eigenaar. De volgende Waarschuwingen vindt u vaak terug in deze handleiding: GEVAAR Duidt op gevaren met een hoog risico die, indien niet vermeden, kunnen leiden tot de dood of tot ernstig letsel. Volg de instructies nauwlettend op, om dit acuut gevaarlijke risico te vermijden. WAARSCHUWING Duidt op gevaren met een MIDDELMATIG risico die, indien niet vermeden, kunnen leiden tot de dood, ernstig of minder ernstig letsel, ofwel materiële schade. BELANGRIJKE INSTRUCTIES Bevatten aanvullende informatie die u zullen helpen bij onderhoud en omgang met het toestel. EIGENLIJK GEBRUIK: Dit product is alleen bedoeld om de lucht in woonruimten te circuleren. Dit product is niet bedoeld voor commerciële of industriële toepassingen. De fabrikant aanvaardt geen aansprakelijkheid voor schade veroorzaakt door het niet opvolgen van deze instructies door of oneigenlijk gebruik van het product. Door dergelijke handelingen vervalt de garantie. WAARSCHUWING – Om het risico van brand, elektrische schokken en letsel aan personen te voorkomen, dienen bij gebruik van elektrische toestellen bepaalde elementaire voorzorgsmaatregelen altijd te worden opgevolgd, zoals de volgende: WAARSCHUWING Risico door oneigenlijk gebruik van het toestel. Deze richtlijnen dienen te worden opgevolgd, om risico's voor mensen of schade aan eigendommen te voorkomen. Gebruik dit product NIET buiten of direct blootgesteld aan weersinvloeden. Gebruik dit apparaat NIET in tropische vochtige klimaten. Als het product van de kou naar een warme ruimte wordt gebracht (bijvoorbeeld tijdens transport), kan er condensatie optreden in het toestel. Laat het apparaat eerst op kamertemperatuur komen, voordat u het gaat gebruiken. Gebruik dit product NIET op natte oppervlakken. Gebruik dit product niet in een bad of douche en plaats het zodanig dat het niet in een bad, douche of pool kan vallen of op een andere manier in het water terecht kan komen. Dompel dit product NIET onder in water en laat geen water in het motorhuis druppelen. NIET gebruiken in de buurt van kachels, open haarden, ovens of andere warmtebronnen met hoge-temperaturen. BELANGRIJKE INSTRUCTIES

LEES ALLE INSTRUCTIES VOOR GEBRUIK

GOED DOOR. Dit product NIET te dicht bij gordijnen of andere losse textiele stoffen gebruiken, die in het product zouden kunnen worden getrokken, daardoor de luchtstroom blokkeren en schade aan de motor veroorzaken. Draag dit product NIET aan het snoer en gebruik het snoer niet als handvat omdat het de interne bedrading kan beschadigen. Trek de stekker niet uit het stopcontact door aan het snoer te trekken en breng het snoer niet op andere manier onder trekkracht. Trek aan de stekker, niet aan het snoer. Leg het snoer NIET onder het tapijt. Bedek het snoer niet met kleedjes, lopers, of soortgelijke vloerbedekkingen. Leg het snoer ook niet onder meubels of apparaten. Leg het snoer niet op plaatsen waar veel langs wordt gelopen, zodat er niemand kan struikelen. Om struikelgevaar te voorkomen dient het netsnoer veilig te worden opgerold/opgeborgen. ELEKTRISCHE AANSLUITING: Alleen een goed 230V ~50Hz stopcontact mag worden gebruikt voor aansluiting op netstroom. GEVAAR Risico van elektrische schok. Contact met draden of onderdelen die onder spanning kan mogelijk fataal zijn! Raak het product NIET aan met natte of vochtige handen. Gebruik de kachel NIET met een beschadigde snoer of stekker als de kachel niet goed werkt, of als hij is gevallen of op een andere manier beschadigd is geraakt. Doe de kachel weg of breng hem naar een geautoriseerd vakbedrijf om te worden nagekeken en/of gerepareerd. Als het voedingssnoer beschadigd is, moet het, om risico te voorkomen, door de fabrikant, de dealer of een vergelijkbaar vakkundig persoon worden vervangen. Rek de stroomkabel NIET en stel hem ook niet aan trekkracht bloot. Voorkom dat er vreemde voorwerpen in de in- of uitlaatzijde in de kachel terecht kunnen komen, omdat dit elektrische schok, kortsluiting en brand of schade aan het product zou kunnen veroorzaken. Schakel alles uit voordat u de stekker uit het stopcontact trekt. Haal de stekker uit het stopcontact als u het toestel voor langere tijd niet in gebruik hebt. Open de behuizing van het toestel NIET. Om het risico op schokken te voorkomen, moet alle service/reparaties worden uitgevoerd door een Vornado Authorized Service Center. Er mogen alleen originele onderdelen worden gebruikt. Om veiligheidsredenen altijd de stekker van het toestel uit het stopcontact trekken tijdens een onweersbui. WAARSCHUWING Het risico van een onjuiste installatie. Deze richtlijnen dienen te worden opgevolgd, om risico's voor mensen of schade aan eigendommen te voorkomen. Zorg ervoor dat het stopcontact goed toegankelijk blijft, zodat apparaat in geval van nood kan worden losgekoppeld. Om het risico van brand of elektrische schok te beperken, mag dit product niet samen met een externe snelheidsregeling worden gebruikt. Om het risico van brand, elektrische schok of persoonlijk letsel te beperken, niet in een open raam zetten. WAARSCHUWING Risico's voor kinderen en andere risicogroepen. Dit toestel mag worden gebruikt door kinderen vanaf 8 en personen met verminderde lichamelijke, zintuiglijke of geestelijke vermogens, of gebrek aan ervaring en kennis, indien ze onder toezicht staan of geïnstrueerd zijn over het gebruik van het toestel en begrijpen wat de risico's ervan zijn. Kinderen mogen nooit met het toestel spelen. Reiniging en onderhoud mag nooit door kinderen worden uitgevoerd53 Nederlands52 Nederlands die niet onder toezicht staan. Dit product en het verpakkingsmateriaal zijn geen speelgoed en moeten buiten het bereik van kinderen worden gehouden. Informatie met betrekking tot de EG-conformiteitsverklaring Het product voldoet aan alle betreffende en noodzakelijke EG-richtlijnen, waaronder: - Laagspanningsrichtlijn (LVD) - Richtlijn Elektromagnetische Compatibiliteit (EMC) - Energiegerelateerde Producten-richtlijn (ErP) - Beperking van Gevaarlijke Stoffen-richtlijn (RoHS) - Registratie, Evaluatie, Autorisatie en Beperking van Chemische stoffen (REACH) De volledige conformiteitsverklaring is geregistreerd en kan worden verkregen via de importeur. RECYCLING VERPAKKING De verpakking beschermt het apparaat tegen transportschade. De verpakkingsmaterialen zijn gekozen uit het oogpunt van hun milieuvriendelijkheid en zijn daarom recyclebaar. Verwijder alle verpakkingsmaterialen op een milieuvriendelijke manier. WEEE Recycling Verwijdering van afgedankte elektrische en elektronische apparatuur: Deze markering geeft aan dat dit product nergens in de hele EU mag worden verwijderd samen met ander huishoudelijk afval. Recycle het op een verantwoorde manier om duurzaam hergebruik van materialen mogelijk te maken en om mogelijke schade aan het milieu of de menselijke gezondheid door het dumpen van afval te voorkomen. U kunt uw verbruikte apparaat inleveren via de bekende recycle- en inzamelsystemen of neem contact op met de detailhandelaar waar het product is gekocht. Zij kunnen dit product dan milieuveilig laten recyclen. Batterijrecycling BATTERIJEN VERWIJDEREN - Batterijen moeten uit het afgedankte product worden gehaald en horen niet in het huisvuil. Verwijder alle soorten batterijen via een erkend afvalverwerkingsbedrijf of via de afvalvoorzieningen van uw gemeente. Houdt u zich aan de actuele voorschriften. Neem in geval van twijfel contact op met het afvalverwerkingsbedrijf. Elke consument is wettelijk verplicht alle batterijen en accu's, ongeacht of ze schadelijke stoffen* bevatten of niet, bij een inzamelpunt van de stad of de handel in te leveren, zodat ze op een milieuverantwoorde wijze kunnen worden afgevoerd. *Identificatie Cd = cadmium; Hg = kwik; Pb = lood Vergrendelingsknop

1. Plaats voorzichtig de circulatorkop met de voorkant naar

beneden op de grond op een zachte doek om krassen of schade aan het apparaat te voorkomen. Steek het netsnoer in de bovenste buis (A) tot het er aan de onderkant (B) weer uitkomt. Lijn de ontgrendelingsknop (C) op de circulatorkop uit met het gat (D) op de buis. Duw de buis in de circulatorkop totdat de vergrendelingsknop vastklikt.

1. De bovenste en onderste buis zijn voorgemonteerd en de

bevestigingsmoer (E) zit aan de onderzijde van de voet. Draai de moer linksom om hem los te draaien.

2. De poten passen in de groeven (F) van de onderkant van

de voetdeksel. Monteer alle poten aan de buis, plaats de bevestigingsbout weer en zet hem vast door de moer rechtsom vast te draaien en zodoende de poten te vergrendelen.

EERSTE STAPPEN55 Nederlands54 Nederlands Hoogte-aanpassing (Alleen model 6803DC)

1. Houd met uw ene hand de ventilatorkop (A) vast alvorens u de

hoogte van de circulator aanpast. Gebruik uw andere hand om de instelring voorzichtig linksom los te draaien.

2. Verleng of verkort de buis tot de gewenste hoogte en zet hem

vast door de instelring rechtsom te draaien tot hij vastklemt. Air Accelerator

1. Draai het snoer rond de Air Accelerator, aan de achterkant van

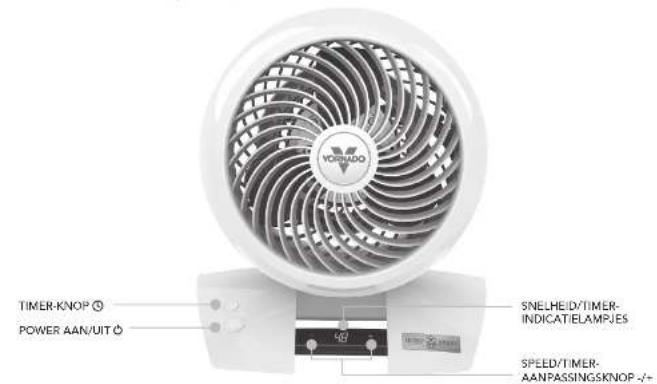

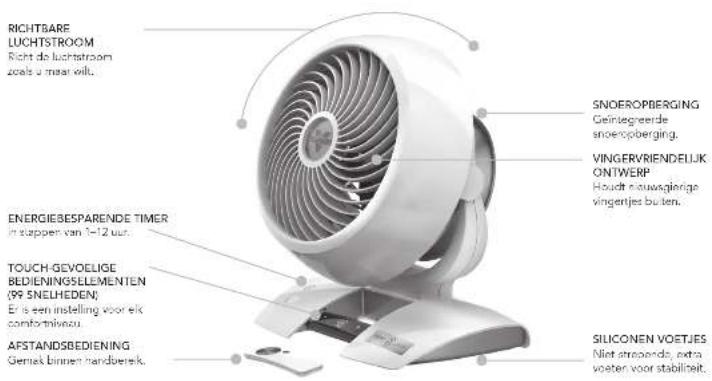

het toestel. Zet het snoer vast met de drie clips (G) in de 2, 6 en 10 uur posities. EIGENSCHAPPEN SILICONEN VOETJES Niet-strepende, extra voeten voor stabiliteit. VINGERVRIENDELIJK ONTWERP Houdt nieuwsgierige vingertjes buiten. RICHTBARE LUCHTSTROOM Richt de luchtstroom zoals u maar wilt. SNOEROPBERGING Geïntegreerde snoeropberging. AFSTANDSBEDIENING Gemak binnen handbereik. ENERGIEBESPARENDE TIMER in stappen van 1–12 uur. TOUCH-GEVOELIGE BEDIENINGSELEMENTEN (99 SNELHEDEN) Er is een instelling voor elk comfortniveau.57 Nederlands56 Nederlands BEDIENINGSELEMENTEN Alleen modellen 5303DC, 6303DC SPEED/TIMER- AANPASSINGSKNOP -/+ TIMER-KNOP

aansluiting die zich uitstrekt aan de onderkant van de circulatorkop bevindt.

2. Sluit het netsnoer aan op

3. Stop de stekker in een

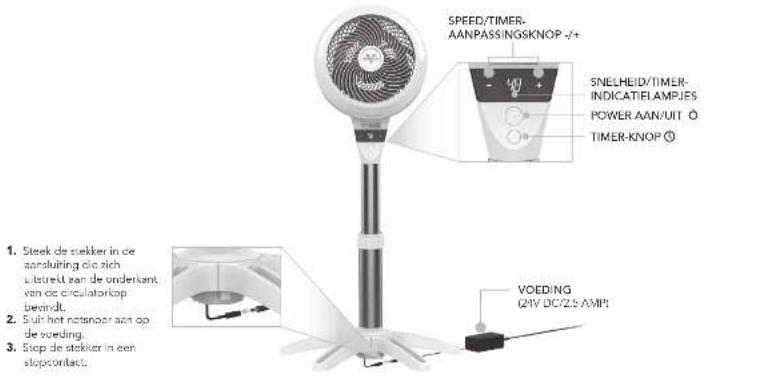

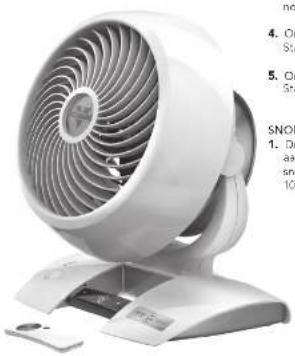

stopcontact. VOEDING (24V DC/2,5 AMP) BEDIENINGSELEMENTEN Alleen model 6803DC SPEED/TIMER- AANPASSINGSKNOP -/+ SNELHEID/TIMER- INDICATIELAMPJES59 Nederlands58 Nederlands GEBRUIK u snel te weten te komen hoeveel uren er nog op de timer zijn ingesteld.

4. Om de timer aan te passen, herhaalt u

Stap drie en stelt u de timer op 0 in. SNOEROPBERGING

1. Draai het snoer rond de Air Accelerator,

aan de achterkant van het toestel. Zet het snoer vast met de drie clips in de 2, 6 en 10 uur posities.

1. Aanraken om het toestel in te schakelen

Uw circulatorkop start met de laatste opgeslagen instelling.

2. Selecteer de gewenste snelheid met -/+.

Houd -/+ ingedrukt om de snelheid met telkens 5 stappen hoger of lager aan te passen. De snelheid wordt aangegeven door het nummer op het Speed/Timer- display.

gaat branden en het Speed/Timer- display knippert 0 om aan te geven dat het in de Timer-instelling staat. In deze kunt u de tijd in intervallen van een uur selecteren door -/+ in te drukken. Na drie seconden stopt het knipperen en het display geeft de uren weer om aan te duiden dat de timer is ingesteld. Het display keert terug naar de laatst geselecteerde snelheid. Raak aan om AFSTANDSBEDIENING Schroevendraaier nodig.

1. De afstandsbediening heeft een knoopcel

3V CR2032 nodig. Gebruik altijd het juiste formaat en type batterij voor dit product.

2. Om de batterij te vervangen: open de

batterijklep aan de achterkant van de afstandsbediening (u moet het kleine schroefje op de klep met een nr. 1 kruiskopschroevendraaier losdraaien). Reinig indien nodig de batterijcontacten en ook die van het toestel alvorens u de nieuwe batterij plaatst. Verwijder de plastic verpakking van de batterij en plaats hem in de afstandsbediening met de + zijde naar buiten gericht. Zorg ervoor dat de batterij juist is geplaatst, met de polen aan de juiste kant. Plaats de batterijklep en schroef hem weer vast. NB: Haal de batterij uit de afstandsbediening wanneer deze langere tijd niet wordt gebruikt en verwijder lege batterijen altijd onmiddellijk en vervang ze door verse. Laat lege batterijen niet in de afstandsbediening zitten. De afstandsbediening functioneert net als het bedieningspaneel op de circulator. De afstandsbediening moet zich in het zichtveld van de circulator bevinden zodat het signaal kan worden ontvangen. Richt de afstandsbediening op het display voor de beste ontvangst. De afstandsbediening van uw circulator heeft (1) 3V CR2032 knoopcel. De batterij is vooraf geïnstalleerd. Trek aan het lipje om de batterij te activeren voor het eerste gebruik.

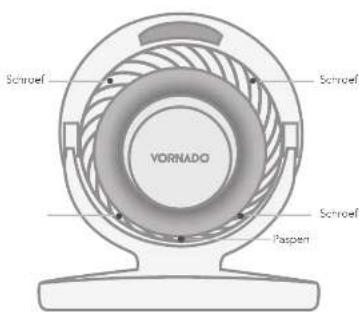

VERWIJDERBAAR ROOSTER

1. Verwijder het rooster door met een kruiskopschroevendraaier de 4

schroeven langs de omtrek van het inlaatrooster op ongeveer de 2, 5, 7, en 10 uur-posities los te draaien. Hierdoor komt het rooster los. Om het weer aan te brengen, het rooster dusdanig plaatsen dat het logo weer in het midden zit. Gebruik de uitlijnpen om het rooster te plaatsen. Als het is uitgelijnd, schroeven plaatsen en vastdraaien.

2. Afstoffen of wassen met een mild afwasmiddel. Stop rooster niet in de

vaatwasser. De overmatige hitte kan het plastic vervormen. BLAD VERWIJDEREN

1. Het is mogelijk om het blad te verwijderen als er zich iets per ongeluk

rond de motoras vastdraait. Verwijder eerst de moer van de as. Draai de moer rechtsom los. Trek het blad van de as. Bij het vervangen kan het blad maar op één manier weer op de as worden geplaatst. Let op dat de platte kant van de as zich aan de betreffende platte kant van het gat in het blad bevindt. Duw het blad helemaal op de as tot aan de aanslag. Gebruik geen hamer omdat dit kan leiden tot lagerschade. Draai de moer weer vast.

2. Veeg het blad met een vochtige doek schoon. Als de Air Circulator

wordt gebruikt in een vettige omgeving, zoals een keuken, gebruik dan milde zeep of een normaal huishoudelijk schoonmaakmiddel. Gebruik geen oplosmiddelen. WAARSCHUWING: Om het risico van elektrische schok of persoonlijk letsel bij het verwijderen van het blad te beperken, moet de stekker van de circulator uit het stopcontact worden getrokken. Schroef SchroefSchroef Schroef Paspen REINIGEN Omdat uw product aanzienlijke hoeveelheden lucht transporteert, moeten stof, pluizen en vuil regelmatig worden verwijderd. Maak uw lucht- bevochtiger nooit met een andere methode schoon dan in deze gebruiksaanwijzing beschreven staat. WAARSCHUWING Volg deze veiligheidsinformatie op om risico's en materiële schade te voorkomen. Haal de stekker uit het contact voor het schoonmaken. Gebruik nooit benzine, verdunners, oplosmiddelen of andere chemische middelen bij het schoonmaken. Probeer niet onderdelen te demonteren of vervangen. De motor wordt permanent gesmeerd en hoeft niet te worden nagesmeerd.

1. Circulator afstoffen of schoonmaken met een vochtige doek.

2. Gebruik de kleine borstel op uw gewone stofzuiger om opgehoopt

stof weg te zuigen.63 Nederlands62 Nederlands PROBLEEMOPLOSSINGEN

MOGELIJKE OORZAAK EN OPLOSSINGPROBLEEM

Het toestel is niet aan het net aangesloten. Stop de stekker in het stopcontact. Controleer of de ventilatorsnelheid is geselecteerd. Toestel beschadigd of defect. Stop met het gebruik ervan en trek de stekker eruit. Neem contact op met de klantenservice voor assistentie. Het stopcontact is versleten of beschadigd. Probeer een ander stopcontact of neem contact op met een elektricien. Het toestel staat op een lage stand. Stel het op een hogere stand in. Luchtstroom wordt geblokkeerd. Verwijder blokkerend voorwerp. Pas de richting van de luchtstroom naar de gebruiker aan. Onder bepaalde omstandigheden is het mogelijk dat een stopcontact met aansluiting aan een aardlekschakelaar tript als de gebruiker de snelheid op een Vornado circulator aanpast. Gebruik in dit geval stopcontact dat niet is aangesloten op een aardlekschakelaar. Het kan duiden op een zwakke of defecte aardlekschakelaar. Vraag een erkende elektricien om de aardlekschakelaar te vervangen. De batterij is leeg. Vervangen door nieuwe 3 volt CR2032 batterij. (Zie AFSTANDSBEDIENING) De afstandsbediening moet zich in het zichtveld van het apparaat bevinden zodat het signaal kan worden ontvangen. Plaats de eenheid zodanig dat de lens (in het logo Vornado "V") vanuit de positie van de afstandsbediening zichtbaar is. Toestel gaat niet aan. Luchtstroming is zwak of traag. Aardlekschakelaar getript. De afstandsbediening werkt niet. PRODUCTINFORMATIE Model(len): 5303DC-EU 6303DC-EU Beschrijving Symbool Unit Waarde Waarde Invoerspanning V 220-240 220-240 Netstroomfrequentie Hz 50 50 Beschermingsklasse Class IPX0 IPX0 Afmetingen W x H x D (cm) 18 x 30 x 27 21 x 37 x 31 Gewicht Approx. (g) 1,805 2,522 Vermogen ventilator P Watts (W) 31.10 52.51 Maximaal ventilatordebiet F m

• dB(A) 58 57 Maximale luchtsnelheid c m/sec 3.21 4.62 Meetstandaard voor servicewaarde Contactinformatie IEC 60879: 1986 corr(1992) GB/T 13380-2007 Vornado Air LLC 415 East 13th Street Andover, KS 67002 USA65 Italiano64 Nederlands Istruzioni Importanti p. 66
• Come Iniziare p. 69
• Caratteristiche p. 71
• Comandi p. 72
• Come Utilizzare p. 74
• Telecomando p. 75
• Rimozione Della Griglia E Della Lama p. 76
• Pulizia p. 77
• Risoluzione Problemi p. 78
• Informazioni Sul Prodotto p. 79
• Garanzia INDICE *Beperkte garantie en reparatie-algemene verkoopsvoorwaarden U ontvangt een vrijwillige tien jaar fabrieksgarantie van datum van aankoop van materialen en afwerking van het product. Deze verlengde fabrieksgarantie is geldig voor alle klanten in Europa. De wettelijke garantie-aanspraken blijven onaangetast door deze aanvullende verordening. De fabrikant aanvaardt geen aansprakelijkheid voor schade veroorzaakt door het niet opvolgen van deze instructies, of door oneigenlijk gebruik van het product. Dergelijke omgang met het product maakt de garantie ongeldig. Deze garantie is niet van toepassing op defecten die voortvloeien uit misbruik van het product, aanpassingen, wijzigingen, reparaties aan, of service van het product door iemand anders dan Vornado of een geautoriseerd Service Center zelf, onjuist gebruik, onjuist onderhoud, commercieel gebruik van het product, schade ontstaan tijdens verzending of die kan worden toegeschreven aan force majeur. Onbevoegde productaanpassingen, reparatie door een niet-geautoriseerd reparatiecentrum, of het gebruik van niet-goedgekeurde vervangende onderdelen wordt afgeraden en eventuele gevolgen worden niet gedekt door de ondersteunende diensten of productgaranties. Uitgesloten zijn schade door oneigenlijk gebruik of door het niet-opvolgen van de handleiding. Bijvoorbeeld, maar niet beperkt tot: Als het product is blootgesteld aan vocht, extreme temperaturen of omstandigheden, corrosie, oxidatie, indien er vloeistof op het apparaat terecht is gekomen, indien chemische stoffen op het product hebben ingewerkt of door andere gebeurtenissen die niet binnen de redelijke invloedssfeer van de fabrikant liggen. Een voorwaarde voor bewerking in de serviceafdeling is het indienen van een bon of factuur. Alle technische informatie, gegevens en instructies voor de installatie, aansluiting en bediening in deze gebruiksaanwijzing zijn de nieuwste beschikbare informatie bij het ter perse gaan. De inhoud van deze handleiding kan enigszins afwijken van het eigenlijke product. Let op eventuele bijlagen. Alle bedrijfsnamen en productnamen zijn handelsmerken van de respectieve eigenaars. © Alle rechten voorbehouden. Verwijzen naar de achterzijde van de eigenaar van de gids voor de importeur informatie en uw Authorised Service Center. BEPERKTE GARANTIE p. 80
