NÁVOD K OBSLUZE Energy Smart 5303DC Vornado

Esperamos que este producto sea perfecto. Si no está satisfecho con este producto, háganoslo saber. © 2017 Vornado Air LLC Andover, KS 67002 U.S. Patente en Curso. Especificaciones del producto sujetas a cambio sin previo aviso. Vornado® es marca registrado de Vornado Air LLC.Pensado y diseñado en USA. SATISFACCIÓNGARANTIZADA AÑOS115 Czech114 Czech Tento návod k použití a případné další přílohy se považují za součást výrobku. Obsahují důležité informace o bezpečnosti, používání a likvidaci. Před použitím výrobku se prosím seznamte se všemi pokyny k provozu a bezpečnosti. Všechny dokumenty si prosím uschovejte pro budoucí použití a předejte je případnému budoucímu vlastníkovi spolu s výrobkem. Nejnovější verzi našeho návodu k použití najdete na našem webu. V celém návodu k použití se používají následující výstražná upozornění: NEBEZPEČÍ Označuje VYSOKOU míru ohrožení, které povede k usmrcení nebo vážnému zranění, pokud riziku nepředejdete. Věnujte prosím zvláštní pozornost uvedeným pokynům k tomu, jak tomuto vážnému rizikupředejít. VÝSTRAHA Označuje STŘEDNÍ míru ohrožení, které by mohlo vést k usmrcení, vážnému zranění, středně vážnému nebo lehkému poranění nebo potenciálnímu poškození majetku, pokud riziku nepředejdete.

Označují doplňující informace, které vám pomohou s používánímzařízení. POUŽITÍ V SOULADU S URČENÍM: Tento výrobek je určen pouze k cirkulaci vzduchu ve vnitřních obytných prostorech. Tento výrobek není určen pro komerční ani průmyslové použití. Výrobce nenese odpovědnost za škody způsobené nedodržením těchto pokynů nebo nevhodným použitím výrobku. Takové případné počínání vede ke ztrátě nároku na záruku. VÝSTRAHA – Při používání elektrických spotřebičů je vždy nutné dodržovat základní preventivní opatření, aby se snížilo riziko požáru, zásahu elektrickým proudem a poranění osob, mimo jiné: VÝSTRAHA Riziko vyplývající z použití a zacházení v rozporu s určením. Dodržujte prosím tyto pokyny, aby nedošlo k ohrožení osob animajetku. Nepoužívejte tento výrobek venku a nevystavujte ho přímému působení povětrnostních vlivů. Nepoužívejte toto zařízení v tropickém vlhkém podnebí. Při přenesení výrobku ze studeného prostoru do tepla (např. během přepravy) může v jednotce dojít ke kondenzaci. Před použitím zařízení počkejte, než dosáhne pokojové teploty. Nepoužívejte tento výrobek na mokrém povrchu. Nepoužívejte tento výrobek ve vaně či sprše a neumisťujte ho na místa, z nichž může spadnout do vany, prádla, bazénu nebo jiné vodní nádrže. Dbejte na to, aby nedošlo k ponoření výrobku do vody a aby do krytu motoru nenakapala voda. Nepoužívejte zařízení v blízkosti kamen, krbů, sporáků a jiných zdrojů tepla o vysoké teplotě. Neumisťujte tento výrobek příliš blízko závěsů a jiných volných tkanin, jelikož by mohly být nasáty do výrobku, mohly by přerušit proudění vzduchu a poškodit motor.

PŘED POUŽITÍM SI PŘEČTĚTE VEŠKERÉPOKYNY. Nenoste tento výrobek za kabel a rovněž kabel nepoužívejte jako rukojeť, jelikož by se mohlo poškodit vnitřní vedení. Nevytahujte výrobek ze zásuvky tak, že budete tahat za kabel nebo že budete kabel vystavovat zátěži. Při vytahování ze zásuvky držte zástrčku, nikoliv kabel. Nepokládejte kabel pod koberec. Nezakrývejte kabel rohožemi, běhouny a podobnými krycími materiály. Neveďte kabel pod nábytkem a spotřebiči. Umístěte kabel na místo, kde se nechodí a kde o něj nikdo nezakopne. Aby se předešlo nebezpečí zakopnutí, napájecí kabel bezpečně sviňte/uložte. ELEKTRICKÉ PŘIPOJENÍ: Smí se použít pouze správná zásuvka 230 V~ 50 Hz AC pro připojení k veřejné rozvodné síti. NEBEZPEČÍ Riziko zásahu elektrickým proudem. Kontakt s vedením a komponentami pod napětím může být životu nebezpečný! Nedotýkejte se výrobku mokrýma ani vlhkýma rukama. Nepoužívejte výrobek s poškozeným kabelem či poškozenou zástrčkou a také ho nepoužívejte po výskytu poruch, pádu nebo jakémkoliv poškození. Takový výrobek v zájmu bezpečnosti zlikvidujte nebo se obraťte na servis, aby výrobek zkontroloval a/ nebo opravil. Pokud je poškozený napájecí kabel, musí ho v zájmu bezpečnosti vyměnit výrobce, jeho servisní pracoviště nebo podobně kvalikovaná osoba. Napájecí kabel nenatahujte ani ho nevystavujte zátěži. Nevkládejte do žádného vstupního ani výstupního otvoru žádné cizí předměty a předejděte tomu, aby tam spadly. Mohlo by to vést k nebezpečí zásahu elektrickým proudem, požáru nebo poškozenívýrobku. Před vytažením ze zásuvky vypněte všechny ovládací prvky. Pokud zařízení delší dobu nepoužíváte, vytáhněte ho z nástěnné zásuvky. Neotevírejte kryt spotřebiče. Aby se předešlo nebezpečí zásahu elektrickým proudem, musí veškeré servisní práce a/nebo opravy provádět autorizované servisní pracoviště společnosti Vornado. Smějí se používat pouze originální náhradní díly. V zájmu bezpečnosti jednotku vždy vypojujte ze zásuvky v případěbouřky. VÝSTRAHA Riziko vyplývající z neodborné instalace. Dodržujte prosím tyto pokyny, aby nedošlo k ohrožení osob ani majetku. Vyberte nástěnnou zásuvku, která je snadno dostupná, aby jednotku bylo v naléhavém případě možné vypojit. Aby se snížilo riziko požáru a zásahu elektrickým proudem, nepoužívejte tento výrobek ve spojení s žádným externím (polovodičový) zařízením k regulaci otáček. Aby se snížilo riziko požáru, zásahu elektrickým proudem a poranění osob, nepoužívejte v okně. VÝSTRAHA Riziko pro děti a jiné ohrožené skupiny osob. Tento spotřebič mohou používat děti od 8 let i osoby s omezenými fyzickými, senzorickými nebo duševními schopnostmi nebo s nedostatkem zkušeností a znalostí, pokud se jim dostalo dohledu nebo pokynů ohledně bezpečného používání spotřebiče a pokud chápou související rizika. Děti si se spotřebičem nesmějí hrát. Děti nesmějí bez dohledu provádět čištění a uživatelskou údržbu. Tento výrobek ani jeho obalový materiál nejsou hračky a musejí se uchovávat mimo dosah dětí.117 Czech116 Czech Informace ohledně ES prohlášení o shodě Tento výrobek splňuje všechny relevantní a potřebné směrnice ES, mimo jiné: - Směrnice pro nízké napětí (LVD) - Směrnice pro elektromagnetickou kompatibilitu (EMC) - Směrnice o ekodesignu výrobků spojených se spotřebou energie(ErP) - Směrnice o omezení používání některých nebezpečných látek(RoHS) - Nařízení o registraci, hodnocení, povolování a omezování chemických látek (REACH) Kompletní prohlášení o shodě je zaregistrované a je k dispozici udovozce. RECYKLACE OBALU: Obal chrání spotřebič před poškozením během přepravy. Obalové materiály vybíráme s ohledem na ekologičnost a technologii likvidace, takže je lzerecyklovat. Likvidujte veškerý obalový materiál s ohledem na životní prostředí. Recyklace WEEE Likvidace odpadních elektrických a elektronických zařízeních: Tato značka udává, že tento výrobek se nikde na území EU nesmí vyhazovat do domovního odpadu. V zájmu ochrany životního prostředí a lidského zdraví před nekontrolovanou likvidací odpadu výrobek předejte k recyklaci. Podpoříte tak udržitelné opětovné využití zdrojů materiálu. Chcete-li použité zařízení vrátit, použijte systémy zpětného odběru spotřebičů nebo se obraťte na maloobchodního prodejce, u něhož jste výrobek zakoupili. Prodejce může tento výrobek přijmout zpět k ekologické recyklaci. Recyklace baterií LIKVIDACE BATERIÍ: Baterie se musejí likvidovat odděleně od samotného výrobku a nepatří do domovního odpadu. Veškeré typy baterií nechte zlikvidovat ve sběrně nebezpečného odpadu, jako jsou právě baterie, nebo ve sběrném dvoře ve své obci. Dodržujte aktuálně platné předpisy. V případě pochybností se obraťte na sběrný dvůr. Každý spotřebitel je ze zákona povinen všechny baterie a akumulátory, ať už obsahují škodlivé látky* či nikoliv, odevzdat na sběrné místo ve své obci nebo u prodejce, aby mohly být zlikvidovány metodou šetrnou k životnímu prostředí. *identikace: Cd = kadmium; Hg = rtuť; Pb = olovo

Tlačítko pro uvolnění aretace Instalace hlavy cirkulátoru (pouze model 6803DC) Není zapotřebí žádné nářadí!

1. Šetrně položte hlavu cirkulátoru přední stranou dolů na měkkou

látku, aby se jednotka nepoškrábala ani jinak nepoškodila. Vložte napájecí kabel do horní části sloupku (A) a protáhněte ho až dolů (B). Zarovnejte tlačítko pro uvolnění aretace (C) na hlavě cirkulátoru s otvorem (D) umístěným na sloupku. Zastrčte sloupek do hlavy cirkulátoru tak, aby tlačítko pro uvolnění aretace zaklaplo. Montáž stojanu (pouze model 6803DC)

1. Horní sloupek a spodní sloupek jsou již smontované a

upevňovací matice (E) je připevněná na spodní straně základny. Odstraňte upevňovací matici tak, že ji budete otáčet proti směru hodinových ručiček.

2. Nohy jsou navrženy tak, aby se vešly do drážek (F) na spodní

straně krytu základny. Namontujte všechny nohy na sloupek. Vraťte upevňovací matici na původní místo tak, že ji budete otáčet po směru hodinových ručiček. Všechny nohy se tím zaxují v dané pozici.

B119 Czech118 Czech Nastavení výšky (pouze model 6803DC)

1. Než budete nastavovat výšku cirkulátoru, podpírejte hlavu

cirkulátoru jednou rukou. Druhou rukou uvolněte objímku pro nastavení výšky tak, že ji budete opatrně otáčet proti směru hodinových ručiček.

2. Pomalu zvedejte nebo spouštějte sloupek až do požadované

výšky a zaxujte ho v dané pozici tak, že budete nastavovací objímku otáčet po směru hodinových ručiček, dokud nebude pevně utažená. akcelerátor vzduchu

1. Omotejte kabel kolem akcelerátoru vzduchu, který se nachází

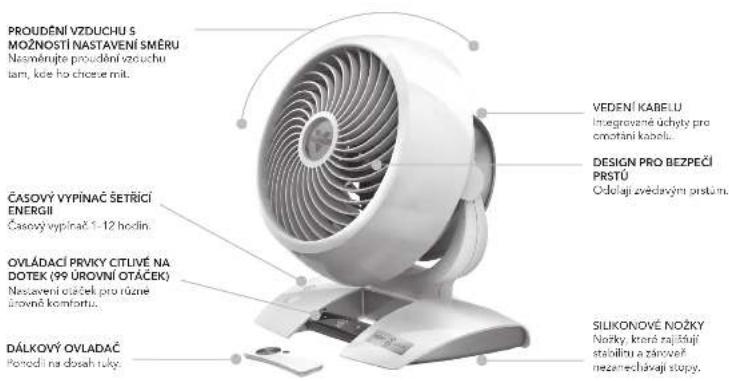

na zadní straně jednotky. Zajistěte kabel třemi svorkami (G) umístěnými v pozicích 2, 6 a 10 hodin. VLASTNOSTI

Nožky, které zajišťují stabilitu a zároveň nezanechávají stopy.

PRSTŮ Odolají zvědavým prstům.

MOŽNOSTÍ NASTAVENÍ SMĚRU

Nasměrujte proudění vzduchu tam, kde ho chcete mít. VEDENÍ KABELU Integrované úchyty pro omotání kabelu.

ENERGII Časový vypínač 1–12 hodin.

OVLÁDACÍ PRVKY CITLIVÉ NA

DOTEK (99 ÚROVNÍ OTÁČEK) Nastavení otáček pro různé úrovně komfortu.121 Czech120 Czech

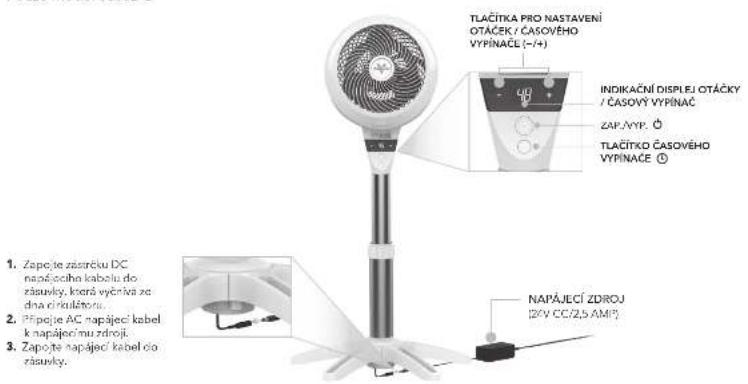

1. Zapojte zástrčku DC

napájecího kabelu do zásuvky, která vyčnívá ze dna cirkulátoru.

2. Připojte AC napájecí kabel

k napájecímu zdroji.

3. Zapojte napájecí kabel do

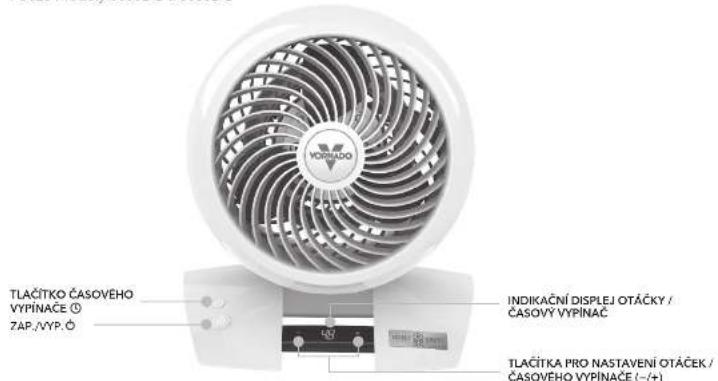

1. Zapněte zařízení klepnutím na .

Cirkulátor obnoví poslední nastavení uložené do paměti.

2. Vyberte požadované otáčky stisknutím

−/+. Stisknutím a podržením −/+ změňte nastavení otáček směrem nahoru nebo dolů v krocích po 5 otáčkách. Otáčky se zobrazují v podobě čísla na indikačním displeji otáčky / časový vypínač.

3. Stisknutím aktivujte časový vypínač.

Rozsvítí se a indikační displej otáčky / časový vypínač blikajícím číslem 0 signalizuje režim nastavování časového vypínače. V tomto režimu zvolte stisknutím −/+ dobu v jednohodinových intervalech. Po třech sekundách se blikání zastaví a na displeji se zobrazují hodiny udávající nastavený časový vypínač. Displej přejde zpět na poslední zvolené otáčky. Když se dotknete , rychle zjistíte, kolik hodin na časovém vypínačizbývá.

4. Chcete-li nastavení časového vypínače

změnit, zopakujte krok 3.

5. Chcete-li časový vypínač zrušit,

zopakujte krok 3 a nastavte časový vypínač na 0. VEDENÍ KABELU

1. Omotejte kabel kolem akcelerátoru

vzduchu, který se nachází na zadní straně jednotky. Zajistěte kabel třemi svorkami umístěnými v pozicích 2, 6 a 10hodin.

Je zapotřebí šroubovák.

1. Pro pozdější výměnu baterie mějte na

paměti, že dálkový ovladač vyžaduje 3V mincovou baterii CR2032. Vždy používejte správnou velikost a třídu baterie, jakou tento výrobek vyžaduje.

2. Baterii vyměníte tak, že otevřete krytku

baterie na zadní straně dálkového ovladače. (Malý šroubek na krytce budete muset uvolnit křížovým šroubovákem velikosti 1.) V případě potřeby před instalací nové baterie očistěte kontakty baterie a také kontakty v zařízení. Odstraňte z baterie případnou plastovou ochranu a umístěte baterii do dálkového ovladače tak, aby + strana směřovala ven. Ověřte, zda je baterie nainstalována správně co do polarity. Opět nasaďte krytku baterie a zašroubujte šroubek. Dálkový ovladač cirkulátoru vzduchu obsahuje jednu 3V mincovou baterii CR2032. Baterie je v dálkovém ovladači předinstalovaná. Před prvním použitím z baterie stáhněte nálepku. ZAP./VYP.

Poznámka: Když se dálkový ovladač delší dobu nepoužívá, baterii z něj vyjměte. Pokud se baterie vybije, vždy ji hned vyjměte a nahraďte novou. Neuchovávejte vybitou baterii v dálkovém ovladači. Funkce dálkového ovladače jsou stejné jako funkce ovládacího panelu na cirkulátoru. Dálkový ovladač vyžaduje přímou viditelnost, aby cirkulátor mohl signál přijímat. Abyste dosáhli nejlepšího příjmu signálu, nasměrujte dálkový ovladač na zobrazovací panel. TLAČÍTKO ČASOVÉHO

Pomocí křížového šroubováku vyšroubujte 4 šrouby umístěné po obvodu vstupní mřížky přibližně v poloze 2, 5, 7 a 10 hodin. Tím se mřížka uvolní. Až ji budete chtít znovu připevnit, umístěte ji tak, aby logo ve středu mřížky bylo rovně. Pro opětovné připevnění mřížky zarovnejte polohový kolík. Po zarovnání zašroubujte šrouby na původní místo.

Oprašte mřížku nebo ji umyjte jemným prostředkem na mytí nádobí. Nemyjte mřížku v myčce nádobí. Nadměrným působením tepla se plast může deformovat. VYJMUTÍ LOPATKY

Pokud se na hřídel motoru nedopatřením něco namotalo, lze lopatku vyjmout. Nejdříve z hřídele odstraňte matici. Uvolněte matici otáčením po směru hodinových ručiček. Stáhněte lopatku rovně z hřídele. Při vracení na původní místo lze lopatku na hřídel umístit pouze jedním způsobem. Ujistěte se, zda je plochá strana hřídele přesně zarovnaná s příslušnou plochou stranou jamky pro lopatku. Nasuňte lopatku až na doraz na hřídel. Nepoužívejte kladivo, jelikož by se tím mohlo poškodit ložisko. Opět umístěte matici.

Otřete lopatku vlhkým hadříkem. Pokud cirkulátor vzduchu používáte v mastném prostředí, jako je kuchyně, může být nutné použít běžný čisticí prostředek pro domácnost. Nepoužívejte rozpouštědla. VÝSTRAHA: Aby se snížilo riziko zásahu elektrickým proudem a poranění osob, cirkulátor před vyjímáním lopatky vypojte ze zásuvky. šroub šroubšroub šroub polohový kolík

Jelikož výrobkem prochází značné množství vzduchu, je třeba z něj pravidelně odstraňovat žmolky, prach a špínu. Nikdy výrobek nečistěte jinak, než jak je popsáno v návodu k použití. VÝSTRAHA Dbejte následujících bezpečnostních informací, aby se předešlo ohrožení a poškození majetku. Před čištěním výrobek vypojte ze zásuvky. Nepoužívejte k čištění benzín, ředidla, rozpouštědla, čpavek ani jiné chemické látky. Nepokoušejte se opravit nebo vyměnit díly. Motor se průběžně promazává a nevyžaduje další mazání.

1. Oprašte cirkulátor nebo ho otřete vlhkým hadříkem.

2. Za použití kartáčového nástavce na domácím vysavači vysajte

případný nahromaděný prach.127 Czech126 Czech

MOŽNÁ PŘÍČINA A ŘEŠENÍPROBLÉM Jednotka není zapojená do zásuvky. Zapojte napájecí kabel do elektrické zásuvky. Zkontrolujte, zda jsou nastaveny otáčky větráku. Jednotka je poškozená nebo vyžaduje opravu. Přestaňte ji používat a vypojte ji ze zásuvky. Požádejte o pomoc zákaznický servis. Zásuvka je opotřebená nebo poškozená. Zkuste jinou zásuvku nebo se obraťte na kvalikovanéhoelektrikáře. Jednotka je nastavená na nízké otáčky. Nastavte jednotku na vyšší otáčky. Proudění vzduchu je blokováno. Odstraňte překážku. Upravte směr proudění vzduchu tak, aby směřovalo k uživateli. Za určitých okolností se může stát, že zásuvka s resetovaným proudovým chráničem (GFCI) vybaví, když uživatel na cirkulátoru vzduchu Vornado přepíná otáčky. V takovém případě přejděte na zásuvku, která není připojena k proudovému chrániči. Může to rovněž být známkou slabé nebo vadné zásuvky s proudovým chráničem. Obraťte se na kvalikovaného elektrikáře a nechte zásuvku s proudovým chráničem zkontrolovat. Baterie je vybitá. Nahraďte ji novou 3V baterií CR2032. (Viz oddíl DÁLKOVÝ OVLADAČ.) Dálkový ovladač vyžaduje přímou viditelnost, aby jednotka mohla signál přijímat. Ustavte jednotku tak, aby čočka přijímače (uvnitř loga „V“ Vornado) byla z dálkového ovladače viditelná. Jednotku nelze zapnout. Proudění vzduchu je příliš slabé nebo pomalé. Vybavil proudový chránič. Nefunguje dálkový ovladač.

INFORMACE O PRODUKTECH

Model(y): 5303DC-EU 6303DC-EU Popis Symbol Jednotka Hodnota Hodnota Vstupní napětí V 220-240 220-240 Frekvence síťového napětí Hz 50 50 Třída ochrany Class IPX0 IPX0 Rozměry W x H x D (cm) 18 x 30 x 27 21 x 37 x 31 Hmotnost Approx. (g) 1,805 2,522 Příkon větráku P Watts (W) 31.10 52.51 Maximální průtok větráku F m

/min)/W 0.73 0.60 Příkon v pohotovostním režimu

• Omezená záruka a oprava termíny a podmínky Zobrazí se dobrovolné deset let výrobce záruka od data zakoupení na materiálech a provedení výrobku. Tato rozšířená záruka výrobce platí pro všechny zákazníky v Evropě. Právní záruční nároky nejsou ovlivněny toto další nařízení. Výrobce nenese odpovědnost za škody způsobené nedodržením těchto pokynů nebo nevhodným použitím výrobku. Takové případné počínání vede ke ztrátě nároku na záruku. Tato záruka se nevztahuje na závady vyplývající z použití výrobku v rozporu s určením, změn, úprav, oprav či servisu výrobku provedených kýmkoliv jiným než společností Vornado nebo autorizovaným servisním pracovištěm, z nesprávného zacházení, nesprávné údržby, komerčního používání výrobku, poškození v přepravě nebo z vyšší moci. Nedoporučujeme provádět neodsouhlasené úpravy výrobku, realizovat opravy v neautorizované opravně a používat neschválené náhradní díly. Na případné následky se nevztahují služby podpory ani záruka na výrobek. Vyloučena jsou rovněž poškození způsobená nevhodným používáním a používáním výrobku v rozporu s návodem. Jedná se například o následující případy: Pokud je výrobek vystaven vlhku, extrémním teplotám, podmínkám prostředí, korozi nebo oxidaci, pokud jsou na zařízení vylity tekutiny, pokud je výrobek vystaven vlivu chemických látek nebo pokud dojde k jiným okolnostem, které výrobce nemůže myslitelně ovlivnit. Předpokladem pro zpracování v servisním oddělení je předložení účtenky nebo faktury. Veškeré technické informace, údaje a pokyny k instalaci, připojení a provozu uvedené v tomto návodu k použití vycházejí z nejnovějších informací dostupných v době přípravy k tisku. Obsah tohoto návodu se může mírně lišit od skutečného výrobku. Dbejte případných dodatků. Veškeré názvy rem a výrobků jsou ochrannými známkami příslušných vlastníků. © Všechna práva vyhrazena. Naleznete na zadní stránce příručky informace dovozce a autorizovaný servisní středisko.

1. Pred nastavením výšky hlavy ventilátora podporte hlavu

ventilátora jednou rukou. Použite svoju druhú ruku, aby ste uvoľnili objímku nastavenia výšky opatrným otáčaním proti zmyslu chodu hodinových ručičiek.

2. Pomaly zvýšte alebo znížte tyč do požadovanej výšky a zaistite na

PRSTY Odoláva zvedavým prstom.

1. Zasuňte zástrčku DC

(jednosmerného) napájacieho kábla do zásuvky, ktorá je umiestnená na spodnej časti hlavy ventilátora.

2. Pripojte AC (striedavý) sieťový

číslo tri a nastavte časovač na 0.

Skrutkovač je vyžadovaný.

1. Pre výmenu batérie diaľkového ovládača
