GEBRUIKSAANWIJZING CZTAW1 PANASONIC

Lees de onderstaande “VOORZORGSMAATREGELEN” aandachtig door, alvorens het apparaat te installeren.

Het elektrische gedeelte van de installatie dient te worden uitgevoerd door een erkende elektriciteitsmonteur. Let er goed op dat u het juiste vermogen en het juiste hoofdcircuit voor het betreffende model gebruikt.

De hierboven genoemde voorzorgsmaatregelen moeten uit veiligheidsoverwegingen altijd worden opgevolgd. Dit gaat om uw veiligheid. Hieronder volgt aanvullende informatie over deze aanwijzingen. Een verkeerde installatie wegens het niet opvolgen van deze aanwijzingen kan leiden tot verwondingen of beschadiging van de apparatuur. De ernst van deze gevolgen wordt hieronder aangegeven.

Houd deze installatiehandleiding altijd in de buurt van het apparaat, nadat u het apparaat hebt geïnstalleerd. WAARSCHUWING Deze aanwijzing geeft aan dat dood of zeer ernstige verwondingen kunnen optreden. LET OP Deze aanwijzing geeft aan dat er kans is op verwondingen of schade aan de naaste omgeving. De hierna volgende aanwijzingen worden aangeduid met de volgende pictogrammen: Het pictogram met de witte achtergrond waarschuwt dat iets beslist NIET GEDAAN mag worden. Het pictogram met de donkere achtergrond geeft aan dat de betreffende aanwijzing moet worden opgevolgd. Inhoudsopgave Voorzorgsmaatregelen

Identicatie van de onderdelen

Betekenis van de LED-indicators

Verhelpen van storingen

Geavanceerde instelling

Tabel voor gebruik schakelaars

Firmware updatefunctie

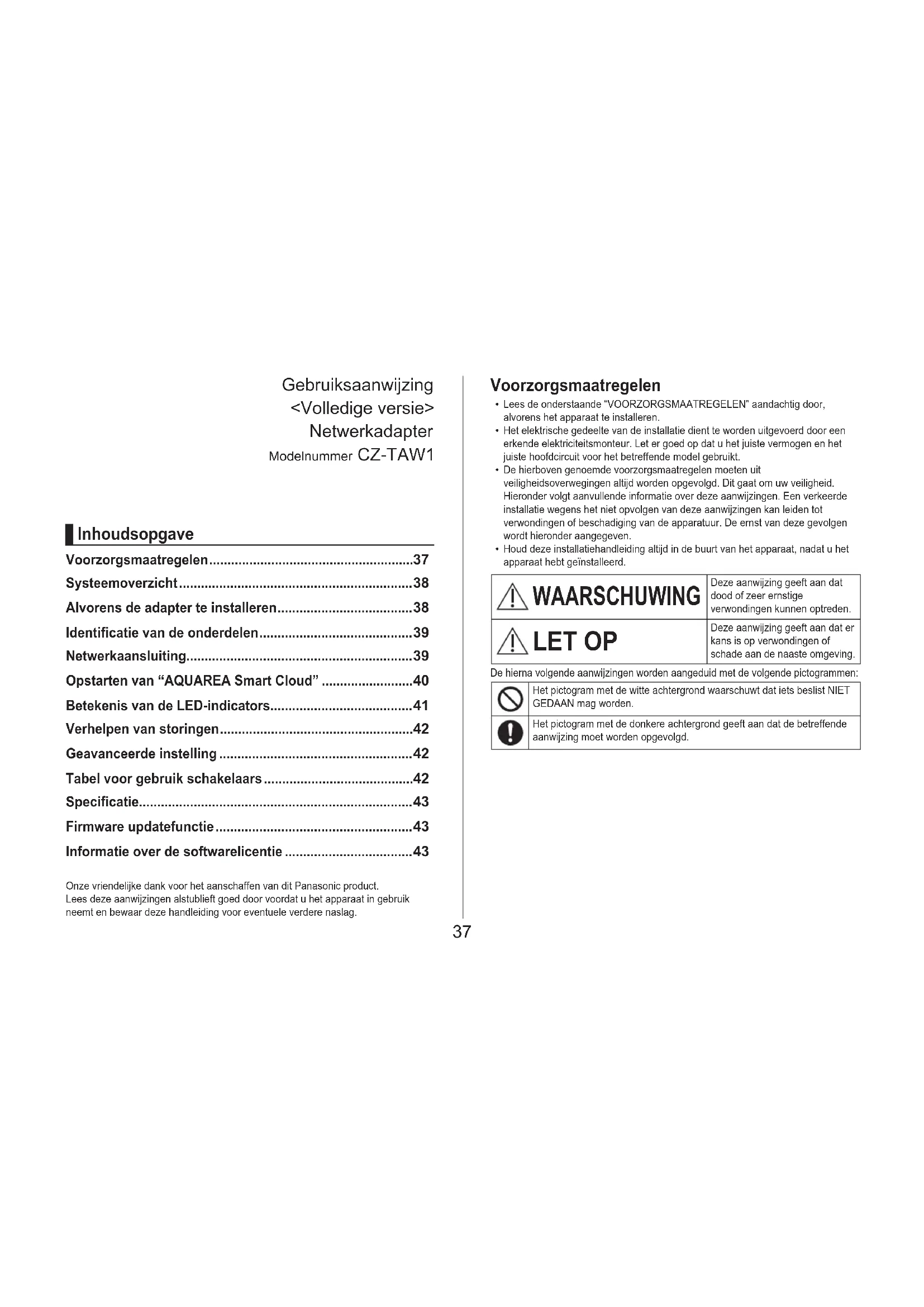

Gebruiksaanwijzing <Volledige versie> Netwerkadapter Modelnummer CZ‑TAW1 Onze vriendelijke dank voor het aanschaffen van dit Panasonic product. Lees deze aanwijzingen alstublieft goed door voordat u het apparaat in gebruik neemt en bewaar deze handleiding voor eventuele verdere naslag.38 WAARSCHUWING

Nooit aanraken met natte handen

Dit kan leiden tot een elektrische schok.

Niet met een natte of vochtige doek afnemen of met water wassen.

Dit kan leiden tot een elektrische schok of tot ontbranding.

Niet demonteren of aanpassen

Dit kan leiden tot een elektrische schok of tot ontbranding.

Neem voor reparaties contact op met de plaats van aankoop of de installateur.

Als u ziet dat er problemen zijn of dat iets niet goed functioneert, Verbreek dan onmiddellijk de elektrische verbinding naar de AQUAREA

Als u dit niet doet, kan dat leiden tot een elektrische schok, rookontwikkeling, ontvlamming of brandwonden. Voorbeelden van mogelijke problemen of storingen

Het ruikt naar brand

Er is water of een vreemd voorwerp in het apparaat terechtgekomen

Vraag onmiddellijk om reparatie bij de plaats van aankoop of de installateur.

Vraag om installatie bij de plaats van aankoop of aan een installateur

Als u dit niet doet kan dit gevaar voor een elektrische schok opleveren of tot ontbranding leiden. LET OP

Zorg ervoor dat u op een stevige en stabiele ondergrond staat als u met de adapter werkt of deze controleert.

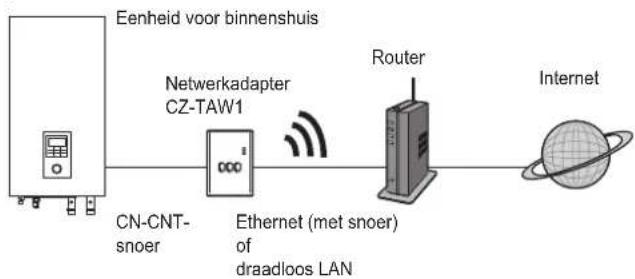

De kans bestaat dat u zich verwondt door een valpartij. Systeemoverzicht Eenheid voor binnenshuis Netwerkadapter CZ‑TAW1 Router Internet CN‑CNT‑ snoer Ethernet (met snoer)

De Netwerkadapter (adapter) is speciek ontworpen als terminal voor de AQUAREA Smart Cloud van Panasonic. Er kan geen contact gelegd worden met de AQUAREA Smart Cloud van Panasonic via een andere adapter.

Zorg dat de adapter niet in aanraking komt met metaal. Het draadloze contact kan hierdoor verstoord worden. Als u geen andere keuze hebt, gebruik dan een snoer.

Wij raden u aan om Google Chrome als webbrowser te gebruiken.

Google Chrome is een geregistreerd handelsmerk van Google Inc.39 Identicatie van de onderdelen

Nr. Onderdeel Omschrijving 1 Aan/uit LED Geeft aan dat de adapter onder spanning staat. 2 Status LED Geeft de status van de adapter aan. Blauw: Draadloze modus Groen: Ethernet modus Rood: Storing Wit: Timer 3 Link LED Geeft de verbindingstatus van de adapter aan. 4 WPS schakelaar Voor het inschakelen van de WPS. 5 Registratie/reset schakelaar Voor het registreren van de gebruiker en voor terugstellen van de instellingen. 6 Controleschakelaar Voor het controleren van de verbindingsstatus van de adapter. Voor het omschakelen tussen de Ethernet modus en de Draadloze modus. Houd de toets altijd 10 seconden ingedrukt. Netwerkaansluiting U kunt een verbinding met het internet tot stand brengen via de Ethernet modus (met snoer) of via een Draadloze modus (draadloos).

Zet het apparaat voor binnenshuis aan

De aan/uit LED licht op.

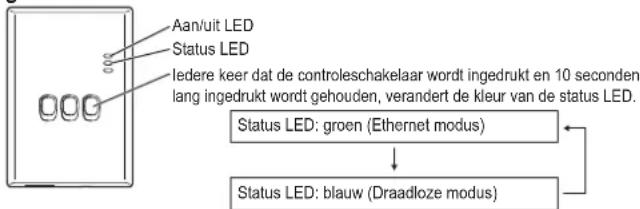

De kleur van de status LED geeft aan welke verbinding wordt gebruikt Aan/uit LEDStatus LEDIedere keer dat de controleschakelaar wordt ingedrukt en 10 seconden lang ingedrukt wordt gehouden, verandert de kleur van de status LED.Status LED: groen (Ethernet modus)Status LED: blauw (Draadloze modus)

Bij een verbinding via de Ethernet modus (met snoer)

Controleer of de status LED groen oplicht om te bevestigen dat de Ethernet modus actief is

Als de Ethernet modus niet is ingeschakeld, druk dan de controleschakelaar in en houd deze 10 seconden lang ingedrukt, om de Ethernet modus in te schakelen.

Sluit de router en de adapter op elkaar aan met een LAN-snoer

De Link LED licht op als er verbinding is gemaakt.

Gebruik altijd een afgeschermd LAN‑snoer.

Bij aansluiting via de Draadloze modus (draadloos)

Controleer of de status LED blauw oplicht om te bevestigen dat de Draadloze modus is ingeschakeld

Als de Draadloze modus niet is ingeschakeld, druk dan de controleschakelaar in en houd deze 10 seconden lang ingedrukt, om de Draadloze modus in te schakelen.

Druk de WPS schakelaar op de adapter in

• Als u geen verbinding met het netwerk kunt maken, raadpleeg dan de sectie Verhelpen van storingen (P.42), en ga naar “Er is geen contact in de Draadloze modus” of “Er is geen contact in de Ethernet modus”. WPS schakelaar40 Opstarten van “AQUAREA Smart Cloud” Gebruik een smartphone om AQUAREA Smart Cloud te installeren.

De afbeelding van de gebruikersinterface kan zonder kennisgeving worden gewijzigd.

Gebruik van deze toepassing is gratis. Maar het kan gebeuren dat u moet betalen voor de verbinding en de exploitatie.

Updates voor deze dienst kunnen erop wijzen dat er wijzigingen zijn gemaakt in het ontwerp van het scherm en het venster.

Om deze toepassing te kunnen gebruiken, heeft u een Panasonic ID (identicatie) nodig. Als u nog niet geregistreerd bent, vraag dan een Panasonic ID (gratis) aan via de link op de inlogpagina of via het volgende webadres. https://csapl.pcpf.panasonic.com/m

Registreer zowel de adapter als de eenheid voor binnenshuis

Druk op de registratie/reset schakelaar van de adapter om naar de modus voor gebruikersregistratie te gaan. (Deze modus blijft 30 minuten lang van kracht.)

Meldt u nu aan bij de service met gebruik van de Panasonic ID die u eerder hebt aangevraagd. Registratie/reset schakelaar

Voer de identicatie voor het apparaat (Device ID) in. Deze vindt u op de zijkant van de adapter.

Sla de letter “‑” over bij het invoeren van het apparaatnummer. NETWORK ADAPTOR CZ-TAW1

Voer een wachtwoord in voor het apparaat.

Als u het wachtwoord voor het apparaat bent vergeten, kunt u de adapter resetten en vervolgens opnieuw registreren.

P.42 “Tabel voor gebruik schakelaars”

U kunt de eenheid voor binnenshuis een naam en een zonenaam geven om deze gemakkelijker te kunnen herkennen.

Gebruik hiervoor de AQUAREA Smart Cloud41

Voor het registreren van een andere gebruiker voor de eenheid voor binnenshuis Meerdere gebruikers (bijvoorbeeld familieleden) met verschillende Panasonic ID’s hebben nu toegang tot dezelfde eenheid voor binnenshuis.

Registreren van een nieuwe gebruiker

Meld u aan bij de service met de Panasonic ID van de nieuwe gebruiker.

Voer de identicatie voor het apparaat (Device ID) en het wachtwoord voor het apparaat in, die zijn geregistreerd door de eigenaar (de gebruiker die als eerste is geregistreerd).

Voer een verzoek in voor bevestiging van de eigenaar.

Voer een bericht in zodat de eigenaar de persoon die het verzoek indient, kan herkennen.

Aanwijzingen voor de eigenaar (de gebruiker die als eerste is geregistreerd)

Meld u aan bij de service met de Panasonic ID van de eigenaar (de gebruiker die als eerste is geregistreerd).

Als er een bericht is met het verzoek voor de registratie van een nieuwe gebruiker, verschijnt er linksboven in bovenste pagina een “ .”

Het verzoek van de nieuwe gebruiker wordt getoond.

Selecteer de gewenste privileges voor de gebruiker en geef uw goedkeuring voor de aanvraag.

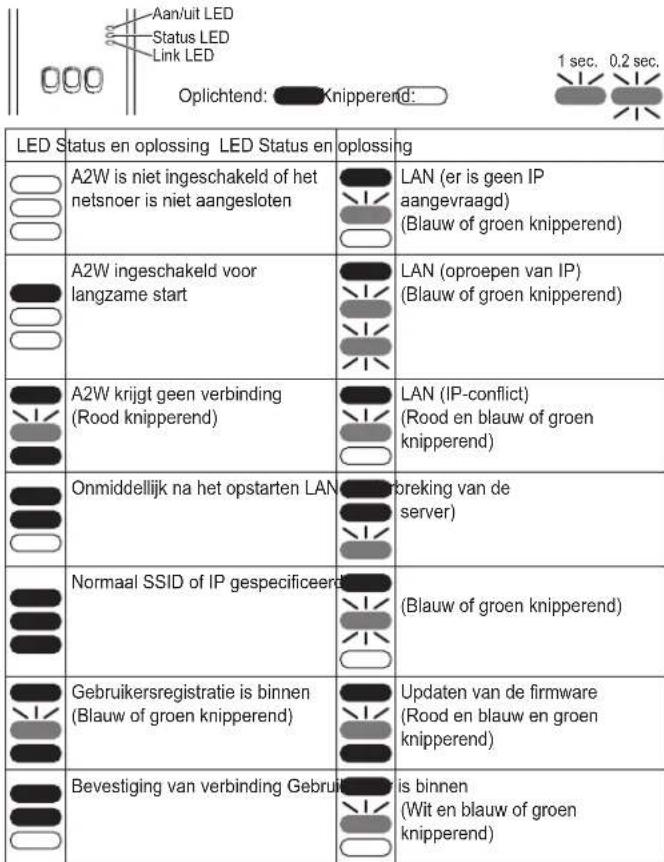

Na de goedkeuring kan de nieuwe gebruiker de AQUAREA Smart Cloud ook gebruiken. Betekenis van de LED-indicators De indicators lichten op of knipperen om de verbindingsstatus aan te geven en te waarschuwen voor eventuele storingen. Aan/uit LED Status LED Link LED Oplichtend: UIT: Knipperend: 1 sec. 0,2 sec. LED Status en oplossing LED Status en oplossing A2W is niet ingeschakeld of het netsnoer is niet aangesloten LAN (er is geen IP aangevraagd) (Blauw of groen knipperend) A2W ingeschakeld voor langzame start LAN (oproepen van IP) (Blauw of groen knipperend) A2W krijgt geen verbinding (Rood knipperend) LAN (IP-conict) (Rood en blauw of groen knipperend) Onmiddellijk na het opstarten LAN (onderbreking van de server) Normaal SSID of IP gespeciceerd (Blauw of groen knipperend) Gebruikersregistratie is binnen (Blauw of groen knipperend) Updaten van de rmware (Rood en blauw en groen knipperend) Bevestiging van verbinding Gebruik timer is binnen (Wit en blauw of groen knipperend)42 Verhelpen van storingen

Er is geen contact in de Draadloze modus

Controleer de sterkte van het draadloze signaal. Controleren van de sterkte van het draadloze signaal (druk de controleschakelaar in)

U kunt de sterkte van het draadloze signaal controleren via de link LED (knipperend of continu oplichtend). <Draadloos signaal> Sterkte: GOED Sterkte: NORMAAL Sterkte: SLECHT Sterkte: ONMOGELIJK Er is geen probleem met het draadloze signaal, maar de status LED licht niet op

Controleer de aansluitingen van de router.

Als het draadloze signaal SLECHT is of niet te vinden, probeer dan een aansluiting via de Ethernet modus.

Er is geen contact in de Ethernet modus

De status LED licht niet op

Controleer de aansluitingen van het LAN‑snoer. Controleer de aansluitingen van de router. Geavanceerde instelling

Handmatig instellen van het IP van de LAN met snoer

Start de IP‑instelsoftware op de bijgeleverde CD‑ROM en sla de instellingen op in een USB‑geheugenstick.

Sluit de USB‑geheugenstick, met de opgeslagen instellingen, aan op de adapter, druk op de WPS schakelaar en houd deze 10 seconden lang ingedrukt.

De link LED licht op als de instellingen voltooid zijn.

Handmatig instellen van de SSID op het draadloze LAN

Start de SSID‑instelsoftware op de bijgeleverde CD‑ROM en sla de instellingen op in een USB‑geheugenstick.

Verwijder de USB‑geheugenstick, sluit deze aan op de adapter en druk op de WPS schakelaar en houd deze 10 seconden lang ingedrukt.

De link LED licht op als de instellingen voltooid zijn. Link LED Controleschakelaar Tabel voor gebruik schakelaars Registratie/reset schakelaar ControleschakelaarWPS schakelaar Doel Gebruik schakelaar Opmerkingen Inschakelen van de WPS Druk de WPS schakelaar in. Dit is alleen mogelijk als de Draadloze modus is ingeschakeld. Registreren van een gebruiker Druk de registratie/ reset schakelaar in. Dit is alleen mogelijk als de verbinding tot stand is gebracht. Controleren van de verbindingsstatus Druk de controleschakelaar in. De LED’s geven de verbindingsstatus aan. Om over te schakelen tussen de Ethernet modus en de Draadloze modus Druk de controleschakelaar in en houd deze minimaal 10 seconden lang ingedrukt. De instellingen voor iedere modus worden in stand gehouden, zelfs als u overschakelt naar de andere modus. Resetten van de software Druk de registratie/ reset schakelaar in en houd deze minimaal 10 seconden lang ingedrukt. Hiermee wordt de procedure gestart waarmee de software zichzelf kan resetten. Tijdens het resetten wordt de status van de meest recente rmware gecontroleerd en, indien nodig, wordt deze bijgewerkt, als er een nieuwe versie beschikbaar is. De SSID handmatig speciceren (in de Draadloze modus). De IP handmatig speciceren (in de Ethernet modus). Druk de WPS schakelaar in en houd deze minimaal 10 seconden lang ingedrukt. Als er geen instellingen geladen moeten worden van de USB‑geheugenstick, gaat de verbinding via WPS/DHCP. Initialiseren van de adapter Houd de WPS schakelaar en de controleschakelaar gedurende minimaal 10 seconden tegelijkertijd ingedrukt. Hiermee worden de instellingen van de adapter teruggezet naar de oorspronkelijke fabrieksinstellingen.43 Specicatie Ingangsspanning 5 Volt gelijkspanning (van de ID‑eenheid) Elektriciteitsgebruik Max. 2,5 Watt Afmeting 100 mm (H) x 70 mm (B) x 23 mm (D) Gewicht Circa 80 gr. Interfaces 1 x draadloze LAN, 1 x Ethernet, 1 x USB Radioprotocol 2,4 GHz, 802.11 b/g/n Firmware updatefunctie Dit product heeft functionaliteit om via het internet verbinding te maken met de rmware-updateserver van Panasonic om de rmware van het apparaat automatisch naar de nieuwste versie te updaten. Om de rmware te updaten, controleert het apparaat eenmaal per dag of de rmware op het apparaat de nieuwste versie is, en als een update nodig is, dan wordt de update aangebracht waarbij het apparaat opnieuw worden opgestart. De werking van het apparaat is niet mogelijk zolang het apparaat bezig is met het opnieuw opstarten (dit duurt ongeveer 1 minuut). Informatie over de softwarelicentie Dit product bevat de volgende software: (1) De software die onafhankelijk is ontwikkeld door of voor Panasonic Corporation, (2) De software van derden en geautoriseerd aan Panasonic Corporation, (3) De software die is geautoriseerd middels de GNU General Public License, versie

(4) De software die is geautoriseerd middels de GNU LESSER General Public License, versie 2.1 (LGPL V2.1), en/of (5) Openbronsoftware buiten de software geautoriseerd middels de GPL V2.0 en/of LGPL V2.1. De software gecategoriseerd als (3) – (5) wordt gedistribueerd met de hoop dat deze nuttig zal zijn, maar ZONDER ENIGE GARANTIE, zelfs zonder de onuitgesproken garantie van VERKOOPBAARHEID of GESCHIKTHEID VOOR EEN BEPAALD DOEL. Gelieve hiervoor de meer gedetailleerde termijnen en voorwaarden te raadplegen, die u kunt vinden op de bijgeleverde CD‑ROM. De betreffende CD‑ROM bevat tevens een volledige machine‑leesbare kopie van de corresponderende broncode die gedekt wordt door GPL V2.0, LGPL V2.1 of een van de andere licenties met de verplichting dit te doen, en tevens de respectievelijke copyrightkennisgeving hiervan. Verklaring van overeenstemming (DoC) “Panasonic Corporation” verklaart hierbij dat dit product in overeenstemming is met de essentiële eisen en andere relevante bepalingen van Richtlijn 1999/5/EG. Klanten kunnen een kopie van de originele verklaring van overeenstemming (DoC) van onze R&TTE-producten van onze DoC-server downloaden: http://www.ptc.panasonic.eu/ Neem contact op met onze bevoegde vertegenwoordiger: Panasonic Testing Centre, Panasonic Marketing Europe GmbH, Winsbergring 15, 22525 Hamburg, Duitsland Noorwegen: Er zijn beperkingen in het gebruik binnen een straal van 20 km van het centrum van Ny ‑ Ålesund op Spitsbergen. Het ontdoen van oude apparatuur Enkel voor de Europese Unie en landen met recycle systemen. Dit symbool op de producten, verpakkingen en/of begeleidende documenten betekent dat gebruikte elektrische en elektronische producten niet samen mogen worden weggegooid met de rest van het huishoudelijk afval. Voor een juiste verwerking, hergebruik en recycling van oude producten, gelieve deze in te leveren bij de desbetreffende inleverpunten in overeenstemming met uw nationale wetgeving. Door ze op de juiste wijze weg te gooien, helpt u mee met het besparen van kostbare hulpbronnen en voorkomt u potentiële negatieve effecten op de volksgezondheid en het milieu. Voor meer informatie over inzameling en recycling kunt u contact opnemen met uw plaatselijke gemeente. Afhankelijk van uw nationale wetgeving kunnen er boetes worden opgelegd bij het onjuist weggooien van dit soort afval.44 Sikkerhetstiltak
