Kenmerken	Details
Producttype	Pomp
Batterijspanning	18 V
Maximale doorstroom	7000 l/u
Maximale opvoerhoogte	35 m
Maximale dompeldiepte	7 m
Gewicht	5,5 kg
Aangeraden gebruik	Voor het pompen van schoon water, irrigatie en drainage
Onderhoud	Controleer regelmatig de afdichtingen en maak het filter schoon
Veiligheid	Draag handschoenen en een veiligheidsbril tijdens gebruik
Garantie	2 jaar

Veelgestelde vragen - TPF 18 LTX 7000 METABO

Hoe kan ik de METABO TPF 18 LTX 7000 pomp installeren?

Om de pomp te installeren, begint u met het bevestigen van de pomp op een stabiele ondergrond. Zorg ervoor dat de in- en uitlaatverbindingen correct zijn aangedraaid en lekvrij zijn. Raadpleeg de gebruiksaanwijzing voor gedetailleerde instructies.

Wat moet ik doen als de pomp niet start?

Controleer of de batterij correct is opgeladen en geplaatst. Zorg er ook voor dat de schakelaar van de pomp in de stand "AAN" staat. Als het probleem aanhoudt, kan het nodig zijn om contact op te nemen met de klantenservice.

De pomp maakt een abnormaal geluid, wat moet ik doen?

Een abnormaal geluid kan duiden op een mechanisch probleem. Controleer of er vuil de pomp blokkeert. Als het geluid aanhoudt, zet de pomp dan uit en raadpleeg een professional of de klantenservice.

Wat is de maximale capaciteit van de METABO TPF 18 LTX 7000 pomp?

De maximale capaciteit van de pomp is 7000 liter per uur. Zorg ervoor dat u deze capaciteit niet overschrijdt om schade aan het apparaat te voorkomen.

Hoe onderhoud ik mijn METABO TPF 18 LTX 7000 pomp?

Om de pomp te onderhouden, reinigt u regelmatig het filter en controleert u de afdichtingen. Bewaar de pomp op een droge plaats en bescherm deze tegen weersinvloeden wanneer deze niet wordt gebruikt.

De pomp levert niet genoeg druk, wat moet ik doen?

Controleer of de slangen correct zijn aangesloten en of er geen lekken zijn. Zorg er ook voor dat het filter niet verstopt is. Als het probleem aanhoudt, raadpleeg dan de handleiding of neem contact op met de technische ondersteuning.

Is er garantie op de METABO TPF 18 LTX 7000 pomp?

Ja, de pomp wordt doorgaans geleverd met een garantie van 2 jaar. Bewaar uw aankoopbewijs voor eventuele garantieclaims.

Kan ik de pomp gebruiken met zout water?

Nee, het wordt afgeraden om de pomp te gebruiken met zout water of corrosieve vloeistoffen, omdat dit de onderdelen van de pomp kan beschadigen.

GEBRUIKSAANWIJZING TPF 18 LTX 7000 METABO

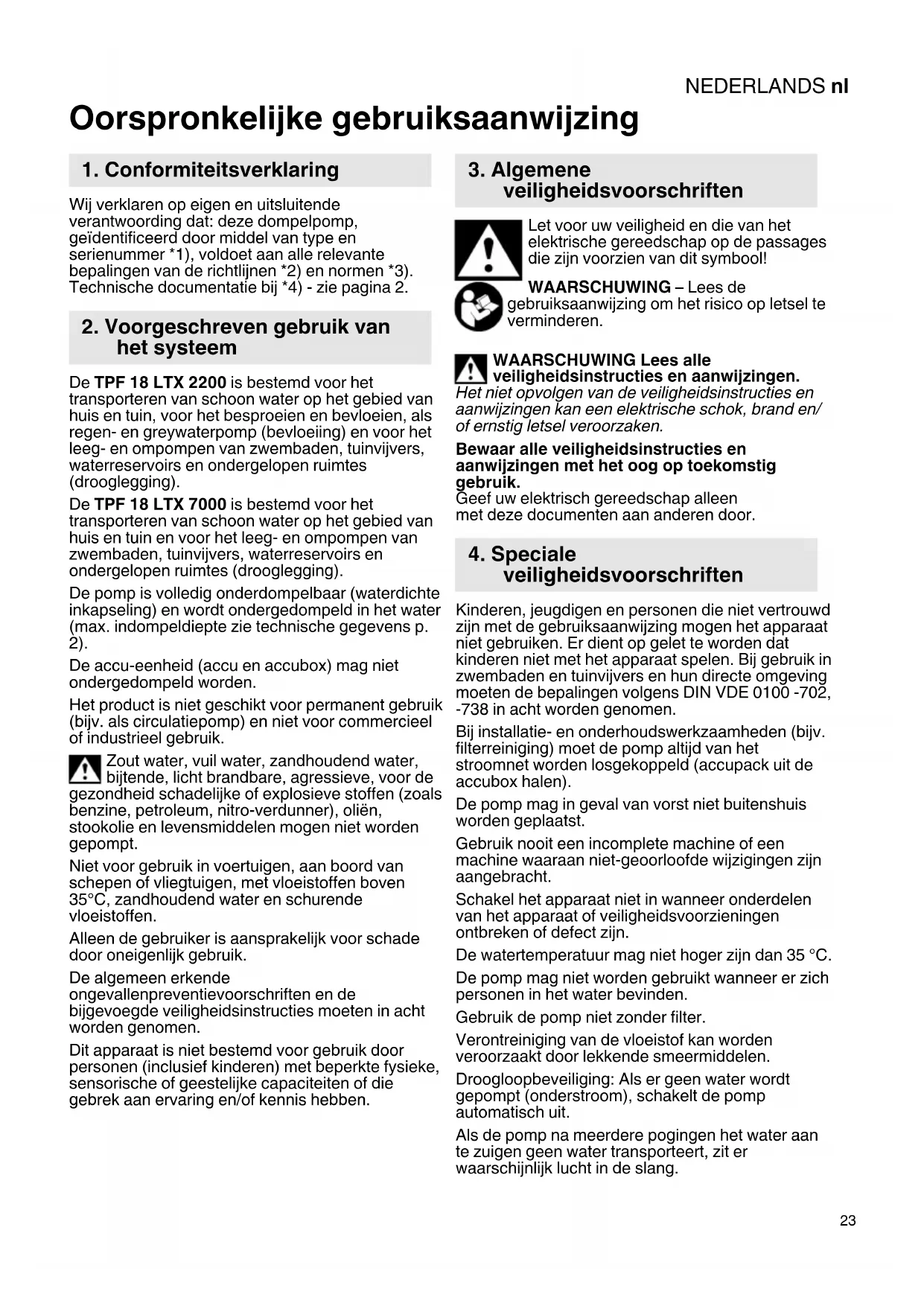

nl Oorspronkelijke gebruiksaanwijzing 23

Oorspronkelijke gebruiksaanwijzing

1. Conformiteitsverklaring

Wij verklaren op eigena en uitsluitende verantwoording dat: deze dompelpomp, geidentificerd door middel van type en serienummer *1), voldoet aan alle relevante bepalingen van de richtlijnen *2) en normen *3). Technische documentatie bij *4)-zie pagina 2.

2. Voorgeschreiben gebruik van het systeme

De TPF 18 LTX 2200 is bestemd voor het transporteren van schoon water op het gebied van huis en tuin, voor het besproeien en bevloeien, als regen- en greywaterpomp (bevloeiing) en voor het leeg- en ompoppen van zwembaden, tuinvijvers, waterreservoirs en ondergelopen ruimtes (drooglegging).

De TPF 18 LTX 7000 is bestemd voor het Transporteren van schoon water op het gebied van huis en tuin en voor het leeg- en ompompen van zwembaden, tuinvijvers, waterreservoirs en ondergelopen ruimtes (drooglegging).

De pomp is volledig onderdompelbaar (waterdichte inkapseling) en worden ondergedompeld in het water (max. indompeldiepte zich technische gegevens p. 2).

De accu-eenheid (accu en accubox) mag nicht ondergedompeld worden.

Het product is nicht geschickt voor permanent gebruik (bijv. als circulatiepomp) en Niet voor commercieel of industrieel gebruik.

Zout water, vuil water, zandhoudend water, bijtende, Licht brandbare, agressieve, voor de gezondheid schadelijke of explosieve stoffen (zoals benzine, petroleum, nitro-verdunner), olien, stockolie en levensmiddelen moot Niet worden gespompt.

Niet voor gebruik in voertuigen, aan boisd van schepen of vliegtuigen, met vloeistoffen boven 35^ zandhoudend water en schurende vloeistoffen.

Alleen de gebruiker is aansprakelijk voor schade door oneigenlijk gebruik.

De algemeen erkende ongevallenpreventievoorschriften en de bijgevoegde veiligheidsinstructies要去en in acht worden genomen.

Dit apparatus is nicht bestemd voor gebruik door personen (inclusief kinderen) met beperkte fysieke, sensorische of geestelijkke capaciteiten of die gebrek aan ervaring en/of kennis hebben.

3. Algemene veiligheidsvoorschriften

Let voor uw veiligheid en die van het elektrische gereedschap op de passages die zich voorzien van dit symbool!

WAARSCHUWING - Lees de gebruiksaanwijzing om het risico op letsel te verminderen.

WAARSCHUWING Lees alle veiligheidsinstructies en aanwijzingen.

Het Niet opvolgen van de veiligheidsinstrumentes en aanwijzingen kan een elektrische schok, brand en/ of ernstig letsel veroorzaken.

Bewaar alle veiligheidsinstrumentes en aanwijzingen met het oog op toekomstig gebruik.

Geef uw elektrisch gereedschap alleen met deze documenten aan anderen door.

4. Speciale veiligheidsvoorschriften

Kinderen, jeugdigen en Personen die nicht vertrouwd zijn met de gebruiksaanwijzing mogen het apparaat Niet gebruiken. Er dient op gelet te worden dat kinderen net met het apparaat spelen. Bij gebruik in zwembaden en tuinvijvers en hun directe omgeving要去en de bepalingen volgens DIN VDE 0100 -702, -738 in ache worden genomen.

Bij installment- en onderhoudswerkzaamheden (bijv. filterreiniging)要去pompaltijd van het stroomnet worden losgekoppeld(accupackuit de accubox halen).

De pomp mag in geval van vorst nicht buitenshuis worden geplaatst.

Gebruik nooit een incomplete machine of een machine waaraan Niet-geoorloofde wijzigingen zijn aangebracht.

Schakel het apparaat Niet in wonneer onderdelen van het apparaat of veiligheidsvoorzieningen ontbreken of defect+zijn.

De watertemperatuur mag nicht hoger zichn dan 35^

De pomp mag nicht worden gebruikt wanner er zich personen in het water bevinden.

Gebruik de pomp nicht zonder filter.

Verontreiniging van de vloeistof kan wordenveroorzaakt door lekkende smeermiddelen.

Droogloopbeveiling: Als er geen water worden gespont (onderstroom), schakelt de pomp automatisch UIT.

Als de pomp na meertere pogingen het water aan te zuigen geen water transporteert, zit er waarschijnlijk luckt in de slang.

NEDERLANDSnl

Sluit de accubox voor elk gebruik en zorg ervoor dat deze is vergrendeld. Laat de box nooit geopend buiten staan.

4.1 Persoonlijke verilgheid

GEVAAR! Verstikkingsgevaar.

Kleinere delen können worden ingeslikt. Door de plastic zak bestaat er verstikkingsgevaar voorkleine kinderen. Houdkleine kinderen tijdens de montage uit de buurt.

Dompel de pomp met een koord aan de grep onder in het water. Trek de pomp opdezelfde manier maar boven.

Houd hiervoar rekening met het minimum waterniveau in de technische gegevens.

Laat de pomp Niet langer dan 10 minuten gegen een gesloten drukzijde (bijv. gesloten regelklep) lopen.

Gebruik het product Niet wanner u moe bent of onder invloed staat van drugs, alcohol of medicijnen. Een moment van onachtzaamheid tijdens het gebruik kan tot ernstig letsel leiden.

Open de pomp nicht verder dan in de leveringstoestand (enige uitzondering: het filter en de basis).

Dit product genereertijdens het gebruik een elektromagnetisch veld. Dit veld kan onder bepaalde omstandigheden de functionaliteit van actieve of passieve medische implantaten beinvloeden. Om het risico te verminderen van een situatie die kan leiden tot ernstig letsel of de dood, dienen personen met een medisch implantaat hun arts en de fabrikant van het implantaat te raadplegen alvorens dit product te gebruiken.

De aansluitleiding regelmatig controleren.

Voer voor het gebruik van de pomp algijd een visuèle contrôleuit.

Een beschadigde pomp mag nicht worden gebrukt. Laat de pomp bij schade door de Metabo Service controleren.

4.3 Veiligheidsinstructies voor het accupack:

Het accupack uit het gereedschap nemen wanneer dit nicht worden gebrukt.

Dompel de accu-eenheid nicht onder in water.

Uit defecte Li-ion-accupacks kan eenlicht zure, brandbare vloeistof lekken!

Wanner accuvloeistof eruit lekt en met de huid in aanraking komt, onmiddelijk onder stromend water afspoelen. Wanner er cloeistof in uwogen terecht kommt, was deze het met schoon water en Zoek onmiddelijk een do voor behandeling!

Haal het.Accupack uit de machine voordat instel-, ombouw-, onderhouds- of reinigingswerkzaamheden uitgevoerd worden.

Verzeker uervaan dat het gereedschap bij het insteken van het accupakuitgeschakeld is.

De machine bij het verwijderen enplaatsen van het accupack zo vasthouden dat de aan-/uitschakelaar Niet per ongeluk kan worden gedrukt.

Bij een defecte machine moet u het accupack UIT de machine halen.

Op de verzending van Li-ion.Accupacks is het voorschrift voor het transport van gevaarlijke stoffen (UN 3480 en UN 3481) van toepassing. Voor het versturen van Li-ion accupacks moet u informatie inwinnen omtrent de actueel geldende voorschriften. Vraag eventueel ook informatie op bij uw transportbedrijf. Gecertificierde verpakking is bij Metabo verkrijgbaar.

Verstuur.Accupacks alleen als de behuizing onbeschadigd is en er geen vloeistof uit lekt. Voor het verzenden haalt u het accupack uit de machine. De contacten gegen kortsluiting beschermen (bijv. met tape isoleren).

WAARSCHUWING - Algemeen gevaar

De gebruiksaanwijzing lezen.

5. Overzicht

Zie pagina 2.
1 Basis
2 Ring
3 Kabelopwikkeling
4 Pomphuis
5 Kabel
6 Pompaansluiting
7 Accubox
8 Bedieningspaneel
9 Led-foutweergave
10 ON/OFF-knop
11 Vermogensstandinstellung
12 Knop voor de timerfunctie
13 Status led-accupack
14 Accupack
15 Vergrendeling van de veiligheidsafdekking
16 Veiligheidsafdekking
17 Capaciteits- en signaalindicatie*
18 Knop voor de capaciteitsindicatie
19 Slang
20 Slanggeleiding*

21 Snelkoppelingen
22 Regelklep/afsluiter
23 Uitsparingen voor wandmontage
24 Onderkant van de accubox
25 Bevestigingshaak
26 Montagehaak
27 Multi-adapter
28 Kraan-aansluitstuk
29 Filter

*afhankelijk van de uitvoering

6. Ingebruikname

6.1 Accupack

Het accupack voor gebruik opladen.

Laad het accupack bij vermogensverlies weeper op.

U vindt de instructies voor het opladen van het accupack in de gebruiksaanwijzing van de Metabolader.

Accupacks hebben een capaciteits- en

signaalindicatie (17) (afhankelijk van de uitvoering):

• Druk op knop (18) waarna de laadtoestand worden aangegeven door de led-lampen.
• Wanner een led-lampje knippert, is het accupack bijna leeg en moet waar worden opgeladen.

6.2 Accupack verwijderen,plaatsen

1. Vergrendeling (15) drukken en
   veiligheidsafdekking (16) open klappen.
2. Accupack (14) erop schuiven of eruit trekken.
3. De beschermende afdekking (16) sluiten.

Omeen onbedoeld starten van het apparaat teverhinderen, de.Accupacks pas na de montageplaatsen.

Het apparaat loopt alleen met gesloten veiligheidsafdekking.

De optimale opslagtemperatuur voor.Accupacks ligt tussen 10^ en 30^

Bij hetplaatsen van het accupack Niet in het bereik van de accu-opname grijpen.

6.3 Opbergen van de accubox (7)ijdens het gebruik van de pomp

De accubox kan voor opslag in de buurt van de houder aan de muur worden gemonteerd, met de bevestigingshaak (bijv. aan de regenton) worden opgehangen of zonder haak worden neergezet volgens alle specificaties.

Dompel de accu-eenheid in ieder geval nicht onder in water en sluit de accubox voor elk gebruik. De accubox.altijd droog en veilig plaatsen!

a) Montage bevestigingshaak (25)

De montagehaken (26) van de bevestigingshaak (25) worden in de uitsparingen (23) aan de onderzijde van de accubox (24) geplaatst (stap 1.) en de haak (25) op die manier maar boven getrokken (stap 2.), zodate hij vast zit in de uitsparingen. (zie afb. D p. 3)
b) Wandmontage accubox (7)

Aan de achechterkant van de accubox bevinden zich twee montagegaten met afstandsindicatie. Zorg ervoor dat deze stevig aan de muur is vastgeschroefd met twee geschikte schroeven of haken en haak de accubox er stevig in.

Multi-adapter (27) vastdraaien op de pompaaansluiting (6). Op de multi-adapter kunnen slangen met afmetingen 3 / 4 en 1" bevestigd worden.

6.5 Montage kraan-aansluitstuk (28)

6.6 Montage kraan-aansluitstuk (28) (alleen de TPF 2200)

Kraan-aansluitstuk (28) vastdraaien op de pompaaansluiting (6).

6.7 Montage slang (19) (alleen de TPF 2200)

De slang kan met behulp van de snelkoppeling (21) op het kraan-aansluitstuk (28) worden aangesloten.

6.8 Montage slang (19); maximale doorstroming (alleen de TPF 7000)

Schroef de slang (wordt Niet meegeleverd) met behulp van een geschikte en passende adapter (wordt Niet meegeleverd) op de pompaaansluiting (6). Neem de montage-instructies van de betreffende fabrikant in acht.

Gebruik voor een optimale pompcapaciteit adapters en persleidingen die bij de aansluitschroefdraad passen, zonder de inwendige diameter onnodig te verkleinen.

Om een doorstroming van 7.000 l/h te bereiken is een slang van 1 1/2" nodig. Bij een Kleinere slangdiameter neemt de doorstroming dienovereenkomstig af.

7. Gebruik

7.1 Bedieningspaneel (8) zie overzicht p. 3

1. Activeringsknop:
   Kort drukken van de AAN/UIT-knop (10) start de pomp met hetIRST geseleeteerde vermogensniveau.
2. Vermogensniveau veränderen:
   Een korte druk op de knop (11) wisseltussen de drie vermogensniveauaus (1,2,3,terug maar 1). Het betreffende niveau wordt aangegeven door drie groene leds.

TPF 2200:

Vermogensniveau 1: max. 1200 l/u, max. 0,6 bar
Geschicht voor: besproeien met een tuinsproeier,
lichte reinigingswerkzaamheden, gebruik met korte slangen

Vermogensniveau 2: max. 1800 l/u, max. 1,3 bar
Geschikt voor: bevloeien (tuinsproeer)

NEDERLANDSnl

Vermogensniveau 3: max. 2200 l/u, max. 2,2 bar
Geschikt voor: droogleggen met lange slangen,
behloeien van de tuin met gebiedssproeiers

TPF 7000:

Vermogensniveau 1: max 3900 l/h, max. 0,3 bar
Geschicht voor: besproeien met een tuinsproeier,
lichte reinigingswerkzaamheden, gebruik met korte
slangen

Vermogensniveau 2: max. 5600 l/u, max.0,6 bar
Geschikt voor: drooglegging, lichte
reinigingswerkzaamheden

Vermogensniveau 3: max. 7000 l/u, max. 0,9 bar
Geschicht voor: drooglegging

3. Timer-functie (alleen de TPF 2200):

Timer-functie (blauwe LED)

De pomp heeft een selecteerbare timerfunctie, bijvoorbeeld voor het gericht gebruik van tuinsproeiers.

Als de pomp in gebruik is, kan de automatisch timer-functie op 5/10/20 minutes worden ingesteld door kort op knop (12) te drukken (blauwe LED actief). Een vierde keer drukken deactiveert deze functie. Tijdens de timer-functie kan het vermogensniveauaar wens worden gewijzigd, de LED-indicatorGaat voor de selectie na hetkiezen van het prestatieniveau (groen) weer terug maar de timer-functie (blauw).

De pomp schakelt automatisch uit na afloop van de gekozenijd. Door op de ON/OFF-knop (1) te drukken, kan de timer-functie op elk moment worden gestopt. De timer-functie要去 bij elke start opnieuw geactiveerd worden.

1. Alleen TPF 2200: status LED-accu-pack (13)

Toont de laadtoestand van de accu-pack.

1. Alleen TPF 7000: de laadtoestand van de accu-pack kan met de toets (18) worden opgeroepen.

2. Led-foutweergave (9)

Droogloopbescherming: Als de pomp na een periode van 15 seconden geen water kan pompen, gaat hij automatisch uit. De LED (E) brandt rood. Om de pomp waar in gebruik te nemen: druk eventjes op de ON/OFF-knop (10).

7.2 Pomp wateruit een reservoir

De pomp mag de bodem van het reservoir Niet aanraken. Dit houdt vuil in het reservoir weg van de pomp.

De pomp dient ongeveer 10 cm boven de bodem van het reservoir te hangen om overmatige verontreiniging te voorkomen.

1. Hang de accubox (7) buiten, aan deijken van het reservoir op ofplaats deze op een geschikte, overstromingsvrije locatie.

2. Hang de pomp met behulp van een touw of de meegeleverde slanggheiding in het reservoir (niet ophangen aan de kabel).

Alleen TPF 2200: de positie van de pomp kan door het verplaatsen van de slang in de slanggeleiding (alleen TPF 2200) worden gevarieerd.

1. Druk op de ON/OFF-knop (10) op het bedieningspaneel (8).
2. De pomp start en de status-LED (13) toont de laadtoestand van de accu-pack (14).

Afhankelijk van de slanglengte en manier vanplaatsen kan het een poos duren, voordat de pomp het water transporteert.

Als de pomp na meertere pogingen het water aan te zuigen geen water transporteert, zit er waarschijnlijk luckt in de slang.

Bij elke hernieuwde ingebruikname moet de pomp alsijd met geopende drukuitgang worden gestart, zodat de lustk kan ontsnappen. Open en sluit eventueel de regelklep/afsluiter (22) meerdere keren kort.

7.3 Apparaat uitschakelen

1. Druk op de ON/OFF-knop (10) op het bedieningspaneel (8), om de pomp te stoppen.
2. Ontgrendelingsknop (15) van de accubox (7) drukken en de accu-pack (14) verwijderen (zie hoofdstuk 6.2.)

7.4 Vlakke aanzuiging

In de normale modus (met basis (1)) worden een restwaterhoogte van ongeveer 25mm bereikt. Bij het vlak aanzuiigen (zonder basis (1)) worden een restwaterhoogte van ongeveer 1,5 mm bereikt.

1.Draai de basis (1) gegen de klok in en trek de basis er vanaf (bajonetsluiting).
2.Zorg ervoor dat de filter (29) juist is geplaatst.
3. Basis (1) weer bevestigen.

De pomp mag nicht zonder filter (29) worden gebrukt.

Automatische ontluchting: Deze pomp is uitergerust met een ontluchtingsklep, waardoor eventuel aanwezige luchtbellen in de pomp worden verwijderd. Afhankelijk van de functie kan er eenkleine hoeveelheid water ontsnappen in het bovenste gedeelte van de pomp.

7.5 Regeling van de waterstroom (alleen de TPF 2200)

Via de regelklep en afsluiter (22) kan de waterstroom worden geregeld.

8. Reiniging

Verwijder de accu voor elke reiniging.

Reinig het product Niet met een waterstraal (in het bijzonder Niet met de straal van een drukreiniger).

Niet reinigen met chemicalien, inclusief benzine of oplosmiddelen. Hierdoor kunnengrijke plastic onderdelen beschadigd raken.

1. De buitenkant van de pomp reinigen: Met een vochtige doek afvegen of met schoon water afspoelen. Hardnekkige verontreinigingen met een zachte borstel en afwasmiddel verwijdersen.

2. Start de pomp.

3. De pomp van binnen reinigen: De pomp onderdompelen in een reservoir met schoon water en even inschakelen.

Filter (29) reinigen (zie afb. G p. 3):

Om een continu, probleemloos gebruik te waarborgen,要去 de filter (29) regelmatig gereinigd worden.

Na het pompen van vuil water moet de filter direct worden gereinigd.

1. Basis (1) gegen de klok in draaien en verwijderen (bajonetsluiting).
   2.Filter (29) stevig gegen de klok in draaien en verwijderen(bajonetsluiting).

De filter (29) en basis (1) onder stromend water reinigen.

Filter (29) plaatsen en vastdraaien (zie afb. G p. 3)
6.Basis (1) zo op de ring (2)plaatsen dat de opgedrukte pijhelften verschoven van elkaar staan (zie afb. G p. 3, punt 1).
7. Basis (1) met de klok mee (bajonetsluiting) vastdraaien, zodat de opgedrukte pijhelften een hele pijl vormen (zie afb. G p. 3 punt 2).

9. Storingen verhelpen

Led-foutweergave (5.) Zie hoofdstuk 7.2

Voor alle werkzaamheden aan het apparaat要去 het accupack worden verwijderd!

9.1 Foutweergave (9) actief

-Droogloopbescherming actief (zie 7.5)
-Pomp geblokkeerd:
Bij een geblokkeerde motor (overstroom) worden de pomp automatisch uitgeschakeld. Reinig de filter (zie hoofdstuk 8) en contrôleer het aanzuiggebied op grove verontreiniging. Als het probleem blijft bestaan, kutn u contact opnemen met de Metabo Service.
-Defect of Niet compatibel accupack:

Accupack verrangen. Gebruik alleen originele Metabo/CAS accupacks.

9.2 Apparaat start nicht, er brandt geen led

-Stroomvoorziening is onderbroken:
Positie en laadtoestand van het accupack controlleren en indien nodig het accupack verwangen.
-Accubox is nicht helemaal gesloten:
Veiligheidsafdekking (16) controlleren op juiste sluiting en controlleren op verontreinigungen. De pomp start alleen als de veiligheidsafdekking (16) helemaal is gesloten via een microschakelaar in de box.
-Thermische beveiligingsschakelaar in de motor isuitgeschakeld door oververhitting:
Laat de pomp en accu-eenheid afkoelen, reinig de filter (zie 8)

9.3 Apparaat loopt, maar transporteert nicht of te weinig

-Aanzuiggedeelte is verontreinigd:

Reinig de filter (zie 8) en contrôleer het aanzuiggedeelte op grove verontreiniging.

-Verontreinigde of geknekte drukslang:

Slang controlleren op verontreinigungen en knikken, indien nodig de drukslang verrangen.

-Lucht in pomp of drukslang:

Pomp met open drukuitgang starten tot de lucht is ontsnapt. Indien nodig de regelklep/afsluiter (22) meerdere keren kort sluiten en openen.

-Laag waterpeil

Controleer het waterpeil, de pomp helemaal onderdompelen in water.

10. Onderhoud

Verwijder het accupack voor elk onderhoud.

11. Transport

Verwijder voor het transport het.Accupack en bescherm het apparaat gegen stoten.

De kabel met behulp van de kabelopwikkeling (3) aan de achterkant van het pompuis (4) beveiligen.

12. Opslag

Verwijder het.Accupack en draai de pomp ondersteboven zodat het resterende water eruit kan stromen.

Bewaar de pomp en het accupack op een gesloten, droge plaats, beschermd gegen vorst en buiten het bereik van kinderen.

13. Toebehoren

Gebruikuitsluitend originele Metabo of CAS (Cordless Alliance System) accompanies en toebehoor.

A Oplaadapparaten: ASC 55, ASC 145, etc. Bestelnr.: 627044000ASC 55

Complet toebehorenprogramma, zie

www.metabo.com of de catalogus.

14. Reparatie

Reparaties mogen uitsluitend door een elektricien worden uitgevoerd!

Neem voor gereedschap van Metabo dat gerepareerd dien te worden contact op met uw Metabo-vertegenwoordiging. Zie voor adressen www.metabo.com.

NEDERLANDSnl

Lijsten met reserveonderdelen kurz u via www.metabo.com downloaden.

Neem de nationale voorschriften in acht voor een milieuvriendelijkke verwijdering en recycling van afgedankte gereedschappen, verpakkingen en toebehoren.

Verpakkingsmaterial moet overeenkomstig hun codering volgens de gemeentelijkke richtlijnen worden afgevoerd. Meer informatie vindt u op www.metabo.com onder Service.

Accupacks mogen nicht bij het huisvuil gegood worden! Geef defecte of verbruike accurpacks terug aan de Metabo-handelaar!

Accupacks Niet in het water gooien.

Uitsluitend voor EU-landen: geef uw elektrisch gereedschap nooit met het huisvuil mee! Volgens de Europese richtlijn 2012/19/

EG inzake gebruikte elektrische en elektronische machines en de vertaling hiervan in de nationale wetgeving moet afgedankt elektrisch gereedschap geschienen te worden ingezameld en op milieuvriendelijkwijze te worden afgevoerd.

Ontlaad eerst het.Accupack in het elektrisch gereedschap alvorens het af te voeren. Decontacten gegen kortsluiting beschermen (bijv. met tape isoleren).

Toelichting op de gegevens van pagina 3.

Wijzigingen in het kader van technische verbeteringen voorbehonden.

U = spanning van het.Accupack

FM_ = debiet max

FHmax=transporthoogte max

FDmax=transportdruk max

E_ = indompeldieptemax.

Amin =min.zuighoogte

R_max = restwaterstand max.

Kmax =korrelgroote max.

Tmax = temperatuur max. transportmedium

IP = beschemingsgraad pomp

IPB =beschermingsgraad box

K_BP = kabellenge box-pomp

D =drukaansluiting
m = gewicht

Ages =afmetingen totaal (I x b x h)

A_OS^ = afmetingen zonder basis (1× b× h)

A_AB =afmetingen accubox (× × )

Toegestane omgevingstemperatuur tijdens de opslag en tijdens het gebruik van de pomp:

3^ tot 35^

Temperatuurinformatie over het.Accupack bevinden zich in de gebruiksaanwijzing van het accupack.

Gelijkstroom

De vermelde technische gegevens zijn tolerantiewaarden (overeenkomstig de betreffende geldige norm).

7.5 Vedensaat (vain TPF 2200)
