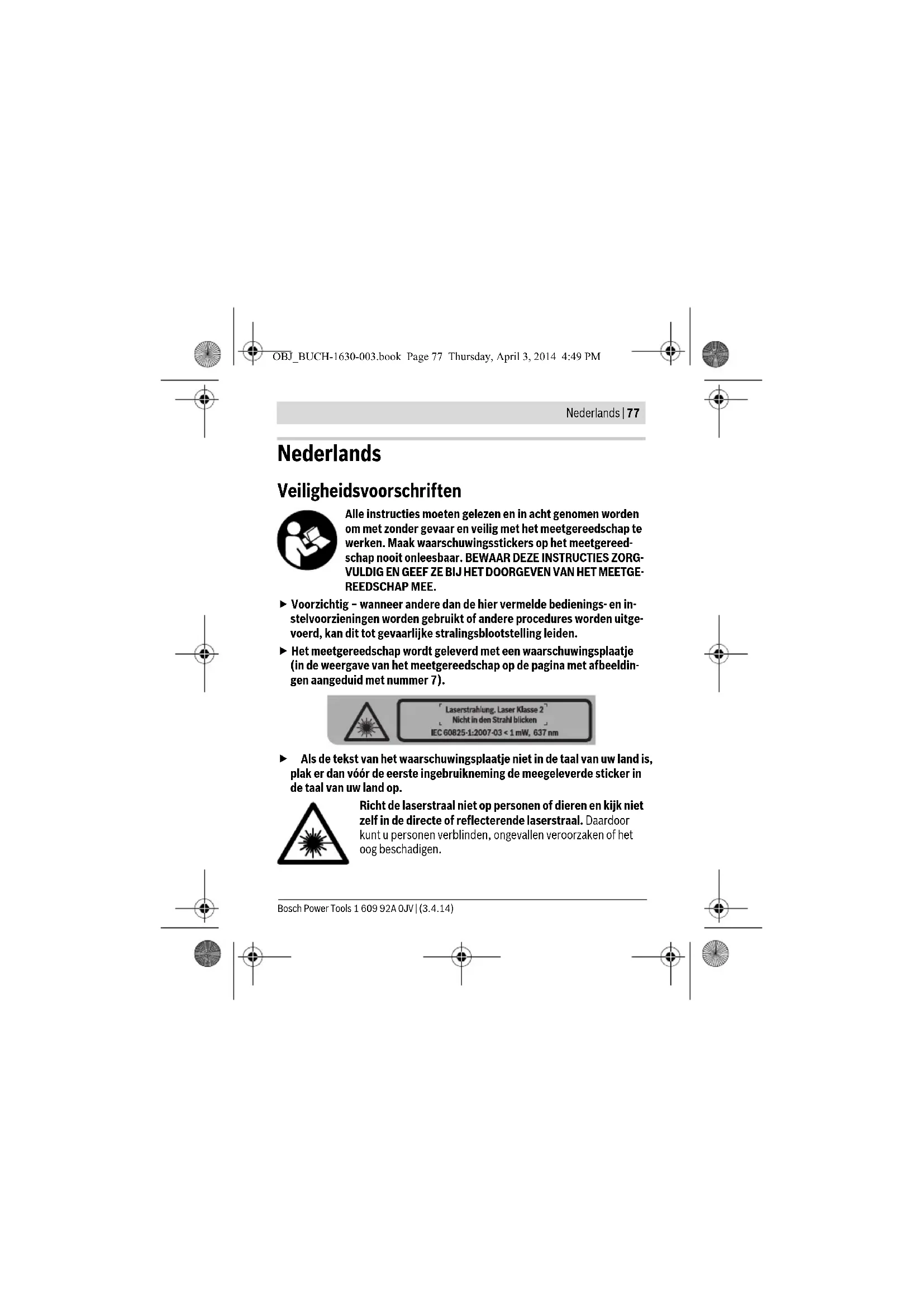

GEBRUIKSAANWIJZING Quigo II BOSCH

• Niet elk afgebeeld en beschreven toebehoren wordt standaard meegeleverd. OBJ_BUCH-1630-003.book Page 79 Thursday, April 3, 2014 4:49 PM1 609 92A 0JV | (3.4.14) Bosch Power Tools 80 | Nederlands Technische gegevens Lijnlaser Quigo Productnummer 3 603 F63 200 Werkbereik minstens

Waterpasnauwkeurigheid –bij0° – bij ±4° ±0,8 mm/m ±1,0 mm/m Zelfnivelleerbereik kenmerkend ±4° Nivelleertijd kenmerkend

Bedrijfstemperatuur +5 °C...+35 °C Bewaartemperatuur –20 °C...+70 °C Relatieve luchtvochtigheid max. 90 % Laserklasse

Statiefopname 1/4" Batterijen 2x1,5VLR03(AAA) Gebruiksduur ca. >3h Gewicht volgens EPTA-Procedure 01/2003 0,25 kg Afmetingen (lengte x breedte x hoogte) 65 x 65 x 65 mm

1) De reikwijdte kan afnemen door ongunstige omgevingsomstandigheden (zoals fel zonlicht).

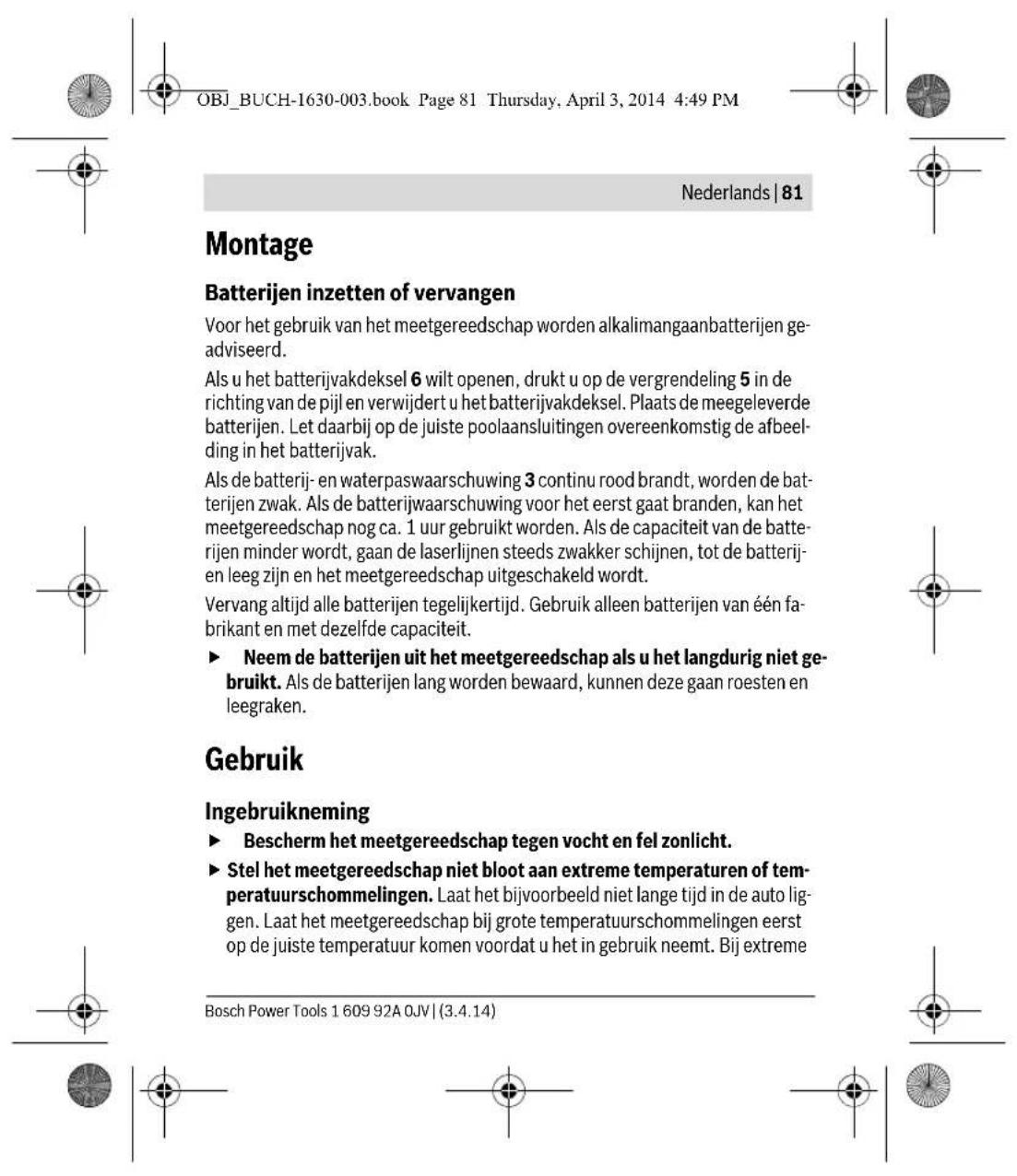

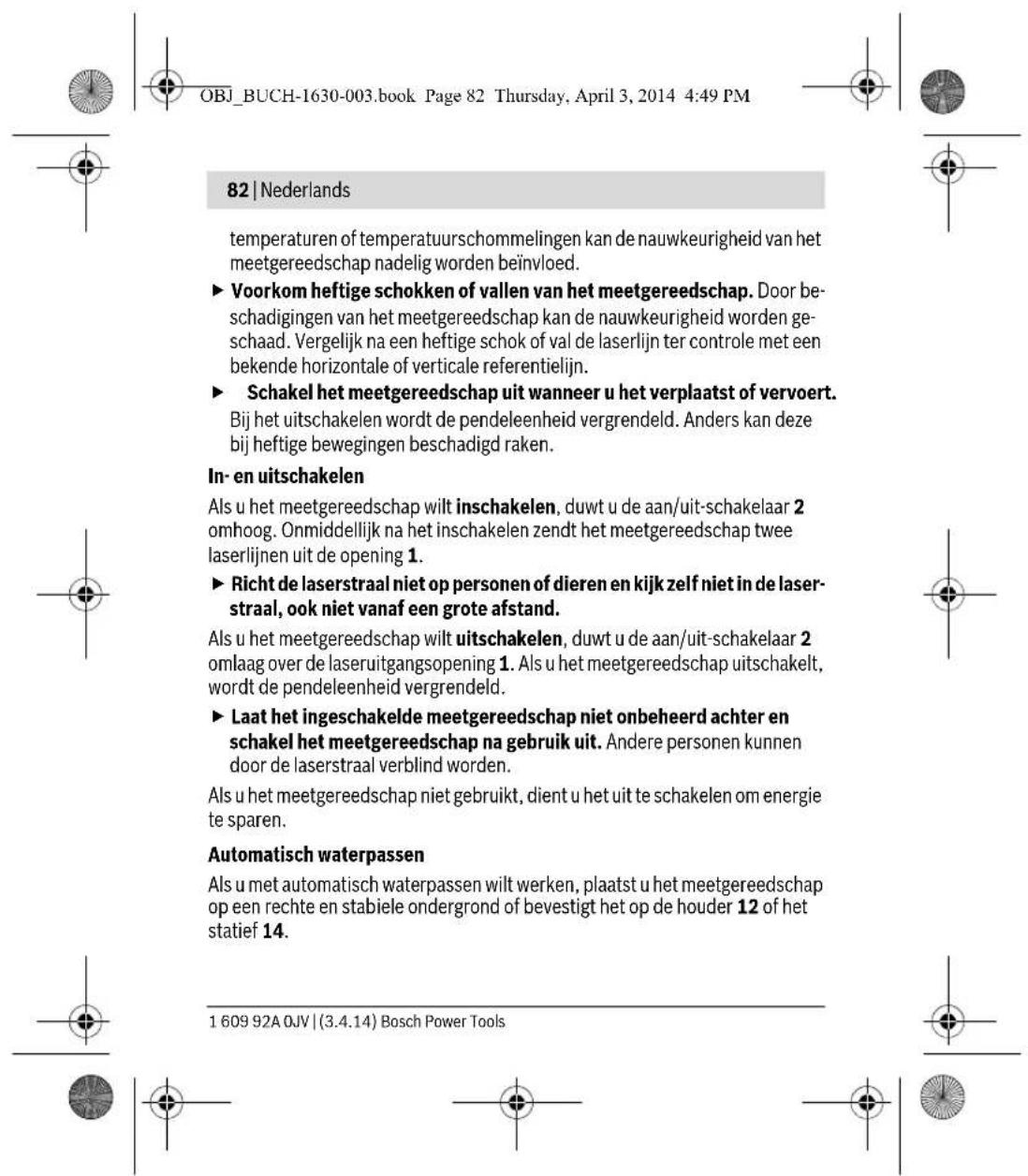

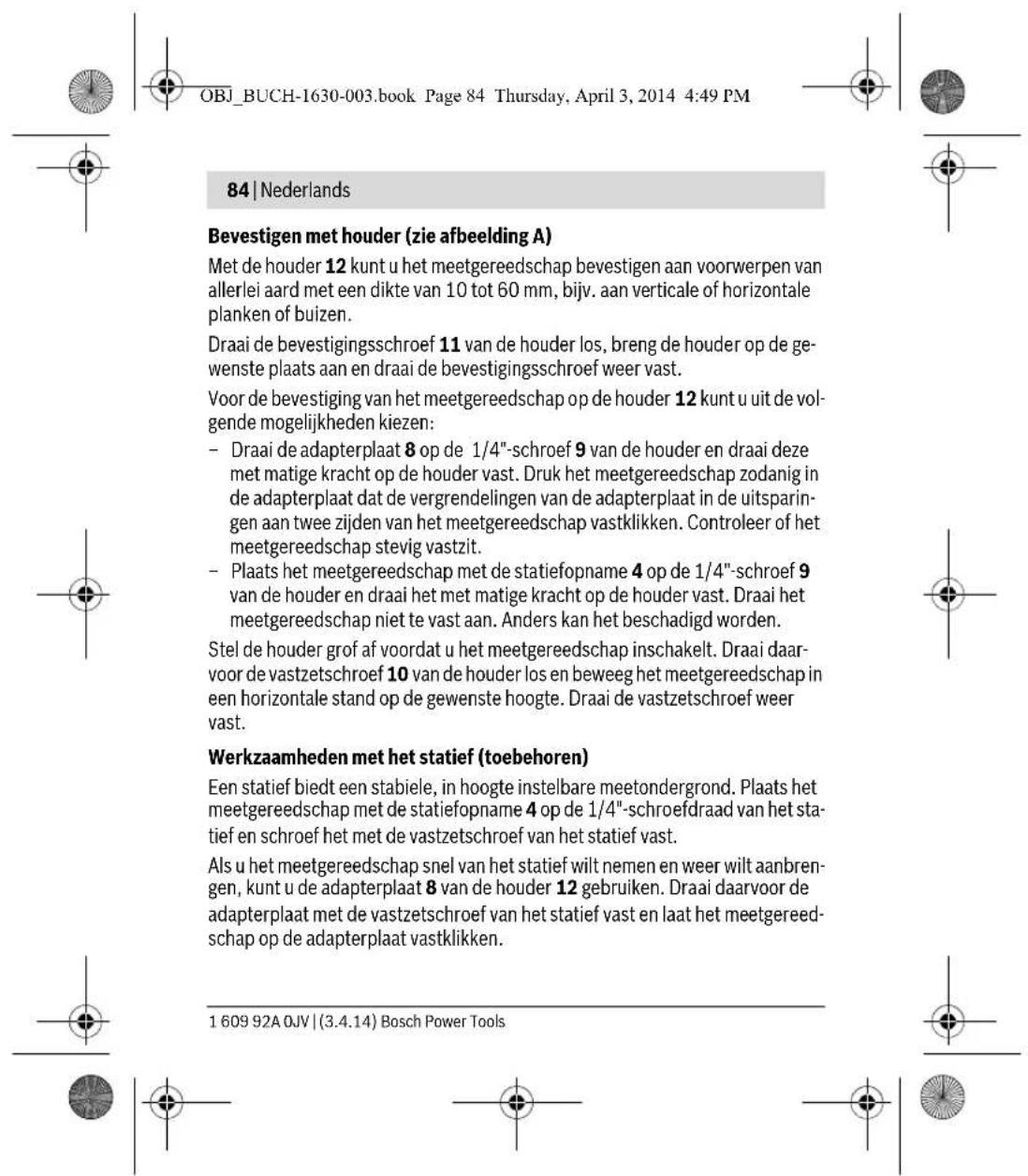

Het serienummer 15 op het typeplaatje dient voor de eenduidige identificatie van uw meetge- reedschap. OBJ_BUCH-1630-003.book Page 80 Thursday, April 3, 2014 4:49 PMNederlands | 81 Bosch Power Tools 1 609 92A 0JV | (3.4.14) Montage Batterijen inzetten of vervangen Voor het gebruik van het meetgereedschap worden alkalimangaanbatterijen ge- adviseerd. Als u het batterijvakdeksel 6 wilt openen, drukt u op de vergrendeling 5 in de richting van de pijl en verwijdert u het batterijvakdeksel. Plaats de meegeleverde batterijen. Let daarbij op de juiste poolaansluitingen overeenkomstig de afbeel- ding in het batterijvak. Als de batterij- en waterpaswaarschuwing 3 continu rood brandt, worden de bat- terijen zwak. Als de batterijwaarschuwing voor het eerst gaat branden, kan het meetgereedschap nog ca. 1 uur gebruikt worden. Als de capaciteit van de batte- rijen minder wordt, gaan de laserlijnen steeds zwakker schijnen, tot de batterij- en leeg zijn en het meetgereedschap uitgeschakeld wordt. Vervang altijd alle batterijen tegelijkertijd. Gebruik alleen batterijen van één fa- brikant en met dezelfde capaciteit. Neem de batterijen uit het meetgereedschap als u het langdurig niet ge- bruikt. Als de batterijen lang worden bewaard, kunnen deze gaan roesten en leegraken. Gebruik Ingebruikneming Bescherm het meetgereedschap tegen vocht en fel zonlicht. Stel het meetgereedschap niet bloot aan extreme temperaturen of tem- peratuurschommelingen. Laat het bijvoorbeeld niet lange tijd in de auto lig- gen. Laat het meetgereedschap bij grote temperatuurschommelingen eerst op de juiste temperatuur komen voordat u het in gebruik neemt. Bij extreme OBJ_BUCH-1630-003.book Page 81 Thursday, April 3, 2014 4:49 PM1 609 92A 0JV | (3.4.14) Bosch Power Tools 82 | Nederlands temperaturen of temperatuurschommelingen kan de nauwkeurigheid van het meetgereedschap nadelig worden beïnvloed. Voorkom heftige schokken of vallen van het meetgereedschap. Door be- schadigingen van het meetgereedschap kan de nauwkeurigheid worden ge- schaad. Vergelijk na een heftige schok of val de laserlijn ter controle met een bekende horizontale of verticale referentielijn. Schakel het meetgereedschap uit wanneer u het verplaatst of vervoert. Bij het uitschakelen wordt de pendeleenheid vergrendeld. Anders kan deze bij heftige bewegingen beschadigd raken. In- en uitschakelen Als u het meetgereedschap wilt inschakelen, duwt u de aan/uit-schakelaar 2 omhoog. Onmiddellijk na het inschakelen zendt het meetgereedschap twee laserlijnen uit de opening 1. Richt de laserstraal niet op personen of dieren en kijk zelf niet in de laser- straal, ook niet vanaf een grote afstand. Als u het meetgereedschap wilt uitschakelen, duwt u de aan/uit-schakelaar 2 omlaag over de laseruitgangsopening 1. Als u het meetgereedschap uitschakelt, wordt de pendeleenheid vergrendeld. Laat het ingeschakelde meetgereedschap niet onbeheerd achter en schakel het meetgereedschap na gebruik uit. Andere personen kunnen door de laserstraal verblind worden. Als u het meetgereedschap niet gebruikt, dient u het uit te schakelen om energie te sparen. Automatisch waterpassen Als u met automatisch waterpassen wilt werken, plaatst u het meetgereedschap op een rechte en stabiele ondergrond of bevestigt het op de houder 12 of het statief 14. OBJ_BUCH-1630-003.book Page 82 Thursday, April 3, 2014 4:49 PMNederlands | 83 Bosch Power Tools 1 609 92A 0JV | (3.4.14) Na het inschakelen worden door het automatisch waterpassen oneffenheden binnen het zelfwaterpasbereik van ±4° automatisch gecompenseerd. Het wa- terpassen is afgesloten zodra de laserlijnen niet meer bewegen en de batterij- en waterpaswaarschuwing 3 niet meer knippert. Als automatisch waterpassen niet mogelijk is, bijv. omdat de onderzijde van het meetgereedschap meer dan 4° afwijkt van de waterpaslijn of het meetgereed- schap met de hand wordt vastgehouden, knippert de batterij- en waterpas- waaschuwing 3 rood en werkt het meetgereedschap zonder automatisch water- passen. De laserlijnen blijven ingeschakeld, de beide gekruiste lijnen verlopen echter niet meer noodzakelijk haaks op elkaar. Opmerking: Het werken zonder automatisch waterpassen wordt onafhankelijk van de batterijstatus altijd door het knipperen van de batterij- en waterpaswaar- schuwing 3 aangegeven. Om weer met automatisch waterpassen te werken, positioneert u het meetge- reedschap zodanig dat de onderzijde horizontaal is gesteld en wacht u het zelf- waterpassen af. Zodra het meetgereedschap zich weer binnen het zelfwaterpas- bereik van ±4° bevindt, knippert de batterij- en waterpaswaarschuwing 3 niet meer (bij zwakke batterijen brandt ze voortdurend, anders gaat deze uit). Bij trillingen of veranderingen van plaats tijdens het gebruik wordt het meetge- reedschap automatisch opnieuw genivelleerd. Controleer na opnieuw nivelleren de stand van de horizontale en verticale laserlijn in relatie tot de referentiepun- ten om fouten te voorkomen. Tips voor de werkzaamheden Gebruik altijd alleen het midden van de laserlijn voor het markeren. De breedte van de laserlijn verandert met de afstand. OBJ_BUCH-1630-003.book Page 83 Thursday, April 3, 2014 4:49 PM1 609 92A 0JV | (3.4.14) Bosch Power Tools 84 | Nederlands Bevestigen met houder (zie afbeelding A) Met de houder 12 kunt u het meetgereedschap bevestigen aan voorwerpen van allerlei aard met een dikte van 10 tot 60 mm, bijv. aan verticale of horizontale planken of buizen. Draai de bevestigingsschroef 11 van de houder los, breng de houder op de ge- wenste plaats aan en draai de bevestigingsschroef weer vast. Voor de bevestiging van het meetgereedschap op de houder 12 kunt u uit de vol- gende mogelijkheden kiezen: – Draai de adapterplaat 8 op de 1/4"-schroef 9 van de houder en draai deze met matige kracht op de houder vast. Druk het meetgereedschap zodanig in de adapterplaat dat de vergrendelingen van de adapterplaat in de uitsparin- gen aan twee zijden van het meetgereedschap vastklikken. Controleer of het meetgereedschap stevig vastzit. – Plaats het meetgereedschap met de statiefopname 4 op de 1/4"-schroef 9 van de houder en draai het met matige kracht op de houder vast. Draai het meetgereedschap niet te vast aan. Anders kan het beschadigd worden. Stel de houder grof af voordat u het meetgereedschap inschakelt. Draai daar- voor de vastzetschroef 10 van de houder los en beweeg het meetgereedschap in een horizontale stand op de gewenste hoogte. Draai de vastzetschroef weer vast. Werkzaamheden met het statief (toebehoren) Een statief biedt een stabiele, in hoogte instelbare meetondergrond. Plaats het meetgereedschap met de statiefopname 4 op de 1/4"-schroefdraad van het sta- tief en schroef het met de vastzetschroef van het statief vast. Als u het meetgereedschap snel van het statief wilt nemen en weer wilt aanbren- gen, kunt u de adapterplaat 8 van de houder 12 gebruiken. Draai daarvoor de adapterplaat met de vastzetschroef van het statief vast en laat het meetgereed- schap op de adapterplaat vastklikken. OBJ_BUCH-1630-003.book Page 84 Thursday, April 3, 2014 4:49 PMNederlands | 85 Bosch Power Tools 1 609 92A 0JV | (3.4.14) Stel het statief grof af voordat u het meetgereedschap inschakelt. Laserbril (toebehoren) De laserbril filtert het omgevingslicht uit. Daardoor lijkt het rode licht van de la- ser voor het oog helderder. Gebruik de laserbril niet als veiligheidsbril. De laserbril dient voor het be- ter herkennen van de laserstraal, maar biedt geen bescherming tegen de la- serstralen. Gebruik de laserbril niet als zonnebril en niet in het verkeer. De laserbril biedt geen volledige bescherming tegen ultravioletstralen en vermindert de waarneming van kleuren. Onderhoud en service Onderhoud en reiniging Houd het meetgereedschap altijd schoon. Dompel het meetgereedschap niet in water of andere vloeistoffen. Verwijder vuil met een vochtige, zachte doek. Gebruik geen reinigings- of oplos- middelen. Reinig in het bijzonder de opening van de laser regelmatig en let daarbij op plui- zen. Mocht het meetgereedschap ondanks zorgvuldige fabricage- en testmethoden toch defect raken, dient de reparatie te worden uitgevoerd door een erkende klantenservice voor Bosch elektrische gereedschappen. Open het meetgereed- schap niet. Vermeld bij vragen en bestellingen van vervangingsonderdelen altijd het uit tien cijfers bestaande zaaknummer volgens het typeplaatje van het meetgereed- schap. OBJ_BUCH-1630-003.book Page 85 Thursday, April 3, 2014 4:49 PM1 609 92A 0JV | (3.4.14) Bosch Power Tools 86 | Nederlands Klantenservice en gebruiksadviezen Onze klantenservice beantwoordt uw vragen over reparatie en onderhoud van uw product en over vervangingsonderdelen. Explosietekeningen en informatie over vervangingsonderdelen vindt u ook op: www.bosch-pt.com Het Bosch-team voor gebruiksadviezen helpt u graag bij vragen over onze pro- ducten en toebehoren. Nederland Tel.: (076) 579 54 54 Fax: (076) 579 54 94 E-mail: gereedschappen@nl.bosch.com België Tel.: (02) 588 0589 Fax: (02) 588 0595 E-mail: outillage.gereedschap@be.bosch.com Afvalverwijdering Meetgereedschappen, toebehoren en verpakkingen dienen op een voor het mi- lieu verantwoorde manier te worden hergebruikt. Gooi meetgereedschappen, accu’s en batterijen niet bij het huisvuil. Alleen voor landen van de EU: Volgens de Europese richtlijn 2012/19/EU moeten niet meer bruikbare meetgereedschappen en volgens de Europese richt- lijn 2006/66/EG moeten defecte of lege accu’s en batterijen apart worden ingezameld en op een voor het milieu verant- woorde wijze worden hergebruikt. Wijzigingen voorbehouden. OBJ_BUCH-1630-003.book Page 86 Thursday, April 3, 2014 4:49 PMDansk | 87 Bosch Power Tools 1 609 92A 0JV | (3.4.14) Dansk Sikkerhedsinstrukser Samtlige anvisninger skal læses og overholdes for at kunne arbejde sikkert og uden risiko med måleværktøjet. Sørg for, at advarselsskilte aldrig gøres ukendelige på måleværktøjet. GEM ANVISNINGERNE, OG SØRG FOR AT LEVERE DEM MED, HVIS MÅLEVÆRKTØJET GIVES VIDERE TIL ANDRE. Forsigtig – hvis der bruges betjenings- eller justeringsudstyr eller hvis der udføres processer, der afviger fra de her angivne, kan dette føre til alvorlig strålingseksposition. Måleværktøjet leveres med et advarselsskilt (på den grafiske illustrati- on over måleværktøjet har det nummer 7). Er teksten på advarselsskiltet ikke på dit modersmål, klæbes den medle- verede etiket på dit sprog oven på den eksisterende tekst, før værktøjet tages i brug første gang. Ret ikke laserstrålen mod personer eller dyr, og kig aldrig ind i den direkte eller reflekterede laserstråle. Det kan blænde personer, forårsage ulykker eller beskadige øjnene. OBJ_BUCH-1630-003.book Page 87 Thursday, April 3, 2014 4:49 PM1 609 92A 0JV | (3.4.14) Bosch Power Tools 88 | Dansk Anvend ikke de specielle laserbriller som beskyttelsesbriller. Laserbril- lerne anvendes til bedre at kunne se laserstrålen, de beskytter dog ikke mod laserstråler. Hvis du får laserstrålen i øjnene, skal du lukke dem med det samme og straks bevæge hovedet ud af stråleområdet. Anvend ikke de specielle laserbriller som solbriller eller i trafikken. La- serbrillerne beskytter ikke 100 % mod ultraviolette (UV) stråler og reducerer ens evne til at registrere og iagttage farver. Foretag aldrig ændringer af laseranordningen. Sørg for, at måleværktøjet kun repareres af kvalificerede fagfolk og at der kun benyttes originale reservedele. Dermed sikres det, at måleværktø- jet bliver ved med at være sikkert. Sørg for, at børn ikke kan komme i kontakt med lasermåleværktøjet. Du kan utilsigtet komme til at blænde personer. Brug ikke måleværktøjet i eksplosionsfarlige omgivelser, hvor der fin- des brændbare væsker, gasser eller støv. I måleværktøjet kan der opstå gnister, der antænder støv eller dampe. Måleværktøjet må ikke komme i nærheden af pacemake- re. Magneten inde i måleværktøjet danner et magnetfelt, som kan påvirke pacemakernes funktion. Hold måleværktøjet væk fra magnetiske databærere og magnetisk sarte maskiner. Magnetens virkning kan føre til irreversibelt datatab. OBJ_BUCH-1630-003.book Page 88 Thursday, April 3, 2014 4:49 PMDansk | 89 Bosch Power Tools 1 609 92A 0JV | (3.4.14) Beskrivelse af produkt og ydelse Beregnet anvendelse Måleværktøjet er beregnet til at beregne og kontrollere vandrette og lodrette linjer. Måleværktøjet er udelukkende beregnet til drift på lukkede steder. Illustrerede komponenter Nummereringen af de illustrerede komponenter refererer til illustrationen af må- leværktøjet på illustrationssiden. 1 Åbning til laserstråle 2 Start-stop-kontakt 3 Batteri- og nivelleringsadvarsel 4 Stativholder 1/4" 5 Lås af låg til batterirum 6 Låg til batterirum 7 Laser-advarselsskilt 8 Adapterplade til holder 9 1/4"-skrue på holder 10 Stilleskrue til holder 11 Fastgørelsesskrue til holder 12 Holder 13 Specielle laserbriller* 14 Stativ* 15 Serienummer
