KULLANIM KILAVUZU Quigo II BOSCH

OBJ_BUCH-1630-003.book Page 135 Thursday, April 3, 2014 4:49 PM1 609 92A 0JV | (3.4.14) Bosch Power Tools 136 | Türkçe Μόνο για χώρες της ΕΕ: Σύμφωνα με την Κοινοτική Οδηγία 2012/19/EE τα άχρηστα ερ- γαλεία μέτρησης, και σύμφωνα με την Κοινοτική Οδηγία 2006/66/EΚ οι χαλασμένες ή αναλωμένες μπαταρίες δεν είναι πλέον υποχρεωτικό να συλλέγονται ξεχωριστά για να ανακυκλω- θούν με τρόπο φιλικό προς το περιβάλλον. Τηρούμε το δικαίωμα αλλαγών. Türkçe Güvenlik Talimatı Ölçme cihazı ile tehlikesiz ve güvenli biçimde çalışabilmek için bütün güvenlik talimatı ve uyarılar okunmalıdır. Ölçme ci- hazı üzerindeki uyarı etiketlerini hiçbir zaman okunamaz hale getirmeyin. BU TALİMATLARI İYİ VE GÜVENLİ BİR YERDE SAKLAYIN VE ÖLÇME CİHAZINI BAŞKASINA VERDİĞİNİZDE BUNLARI DA BİRLİKTE VERİN. Dikkat – Burada belirtilen kullanım veya ayar hükümlerine uyulmadığı veya başka yöntemler kullanıldığı takdirde cihazın çıkaracağı ışınlar kul- lanıcı için tehlikeli olabilir. Bu elektrikli el aleti bir uyarı etiketi ile teslim edilir (grafik sayfasındaki ölçme cihazının şekli üzerinde 7 numara ile gösterilmektedir). OBJ_BUCH-1630-003.book Page 136 Thursday, April 3, 2014 4:49 PMTürkçe | 137 Bosch Power Tools 1 609 92A 0JV | (3.4.14) Uyarı etiketindeki metin kendi dilinizde değilse, ilk kullanımdan önce ci- haz ekinde teslim edilen kendi dilinizdeki uyarı etiketini mevcut uyarı etiketi üzerine yapıştırın. Lazer ışınını başkalarına veya hayvanlara doğrultmayın ve kendiniz de doğrudan veya yansıyarak gelen lazer ışınına bakmayın. Aksi takdirde başkalarının gözünü kamaştırabilir, kazalara neden olabilir veya gözlerde hasara neden olabilirsiniz.

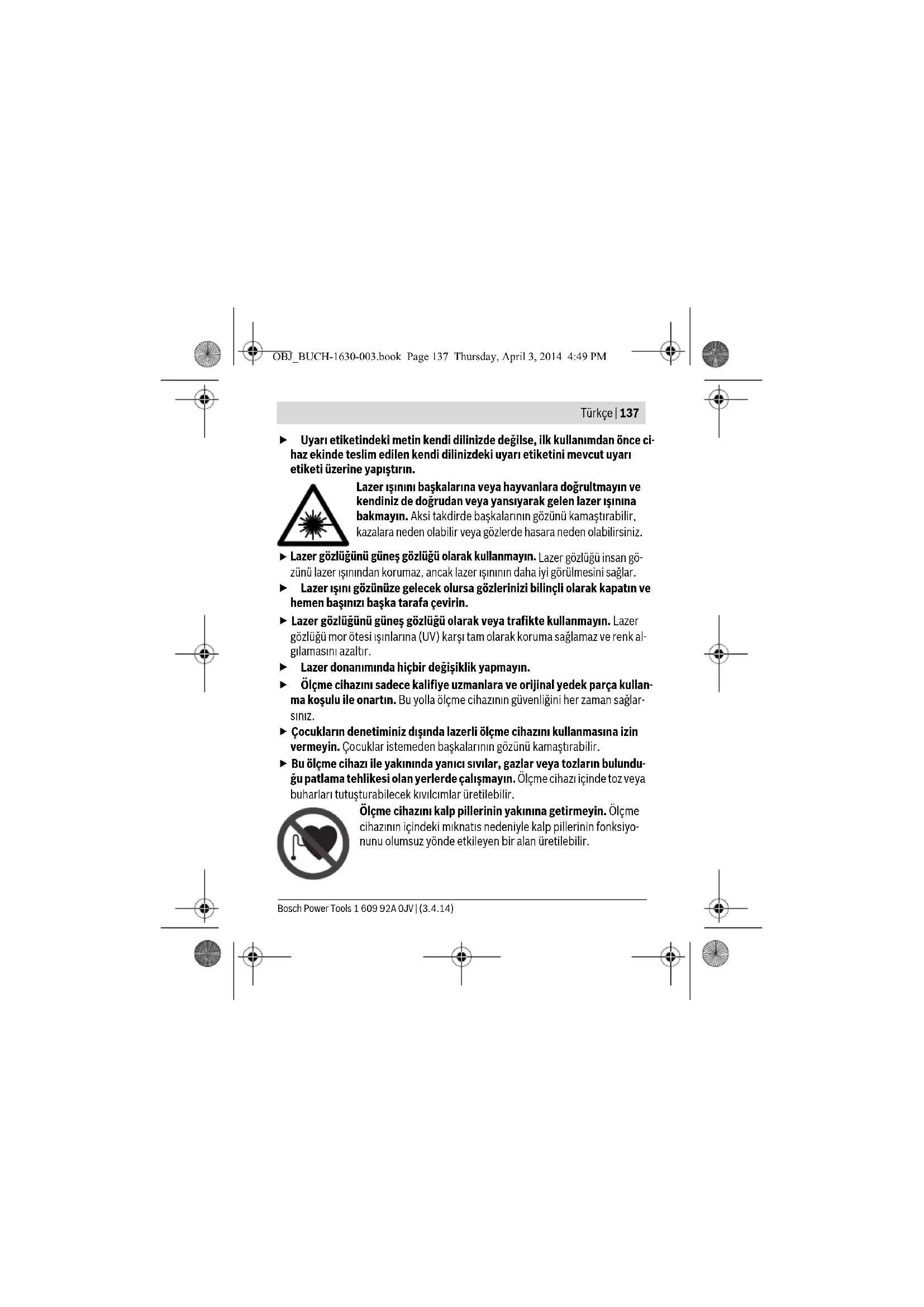

Lazer gözlüğünü güneş gözlüğü olarak kullanmayın. Lazer gözlüğü insan gö- zünü lazer ışınından korumaz, ancak lazer ışınının daha iyi görülmesini sağlar. Lazer ışını gözünüze gelecek olursa gözlerinizi bilinçli olarak kapatın ve hemen başınızı başka tarafa çevirin. Lazer gözlüğünü güneş gözlüğü olarak veya trafikte kullanmayın. Lazer gözlüğü mor ötesi ışınlarına (UV) karşı tam olarak koruma sağlamaz ve renk al- gılamasını azaltır. Lazer donanımında hiçbir değişiklik yapmayın. Ölçme cihazını sadece kalifiye uzmanlara ve orijinal yedek parça kullan- ma koşulu ile onartın. Bu yolla ölçme cihazının güvenliğini her zaman sağlar- sınız. Çocukların denetiminiz dışında lazerli ölçme cihazını kullanmasına izin vermeyin. Çocuklar istemeden başkalarının gözünü kamaştırabilir. Bu ölçme cihazı ile yakınında yanıcı sıvılar, gazlar veya tozların bulundu- ğu patlama tehlikesi olan yerlerde çalışmayın. Ölçme cihazı içinde toz veya buharları tutuşturabilecek kıvılcımlar üretilebilir. Ölçme cihazını kalp pillerinin yakınına getirmeyin. Ölçme cihazının içindeki mıknatıs nedeniyle kalp pillerinin fonksiyo- nunu olumsuz yönde etkileyen bir alan üretilebilir. OBJ_BUCH-1630-003.book Page 137 Thursday, April 3, 2014 4:49 PM1 609 92A 0JV | (3.4.14) Bosch Power Tools 138 | Türkçe Ölçme cihazını manyetik veri taşıyıcılarından ve manyetik etkiye duyarlı cihazlardan uzak tutun. Mıknatısın etkisiyle geri dönülmez veri kayıpları or- taya çıkabilir. Ürün ve işlev tanımı Usulüne uygun kullanım Bu ölçme cihazı yatay ve dikey çizgilerin belirlenmesi ve kontrolü için geliştiril- miştir. Bu ölçme cihazı sadece kapalı mekanlarda kullanılmaya uygundur. Şekli gösterilen elemanlar Şekli gösterilen cihaz elemanlarının numaraları ölçme cihazının şeklinin bulundu- ğu grafik sayfasında bulunmaktadır. 1 Lazer ışını çıkış deliği 2 Açma/kapama şalteri 3 Batarya ve nivelman uyarısı 4 Sehpa girişi 1/4" 5 Batarya gözü kapak kilidi 6 Batarya gözü kapağı 7 Lazer uyarı etiketi 8 Mesnet adaptör plakası 9 Tutucu 1/4" vidası 10 Mesnet tespit vidası 11 Mesnet tespit vidası 12 Mesnet OBJ_BUCH-1630-003.book Page 138 Thursday, April 3, 2014 4:49 PMTürkçe | 139 Bosch Power Tools 1 609 92A 0JV | (3.4.14) 13 Lazer gözlüğü* 14 Sehpa* 15 Seri numarası

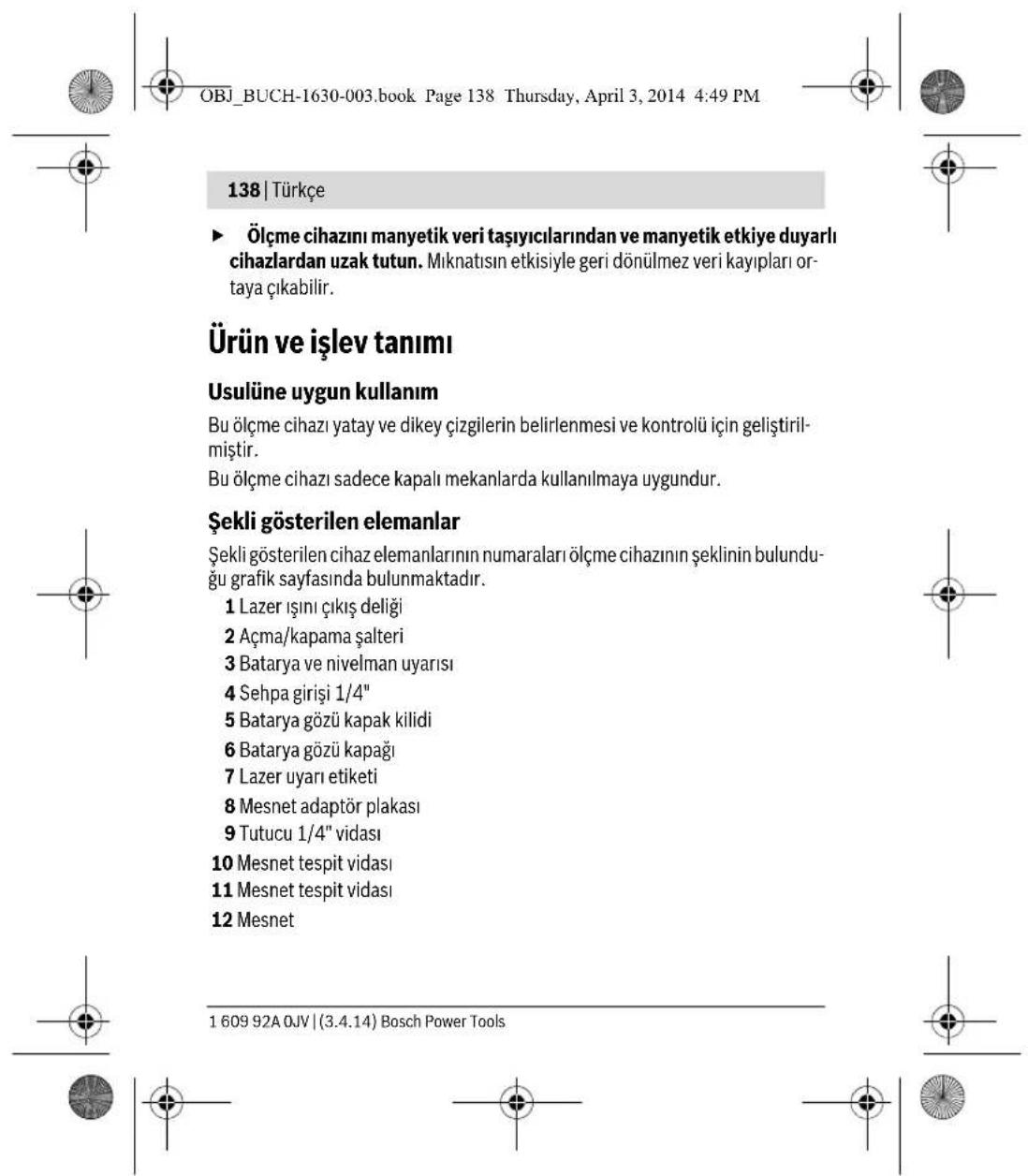

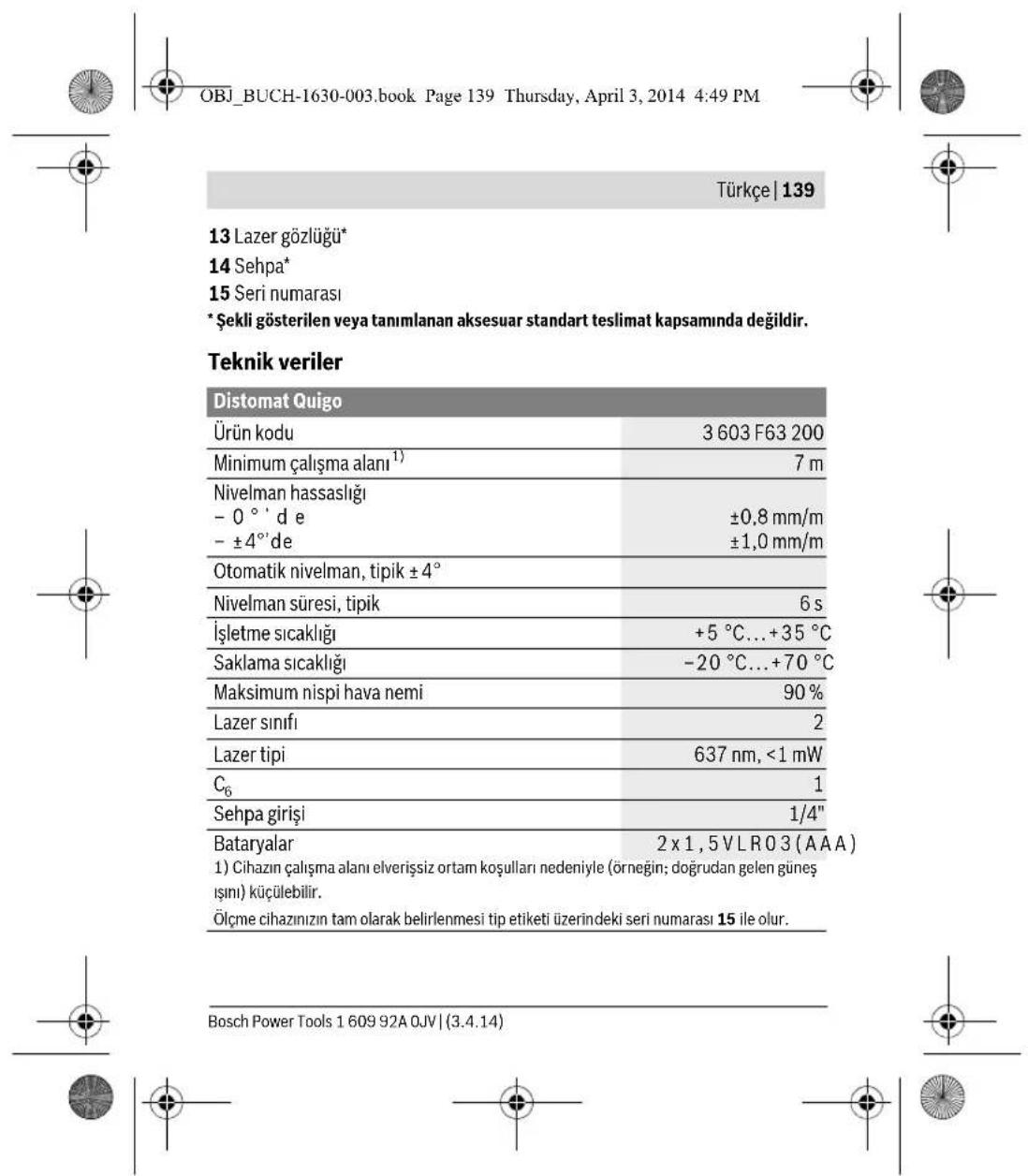

• Şekli gösterilen veya tanımlanan aksesuar standart teslimat kapsamında değildir. Teknik veriler Distomat Quigo Ürün kodu 3 603 F63 200 Minimum çalışma alanı

İşletme sıcaklığı +5 °C...+35 °C Saklama sıcaklığı –20 °C...+70 °C Maksimum nispi hava nemi 90 % Lazer sınıfı

1) Cihazın çalışma alanı elverişsiz ortam koşulları nedeniyle (örneğin; doğrudan gelen güneş

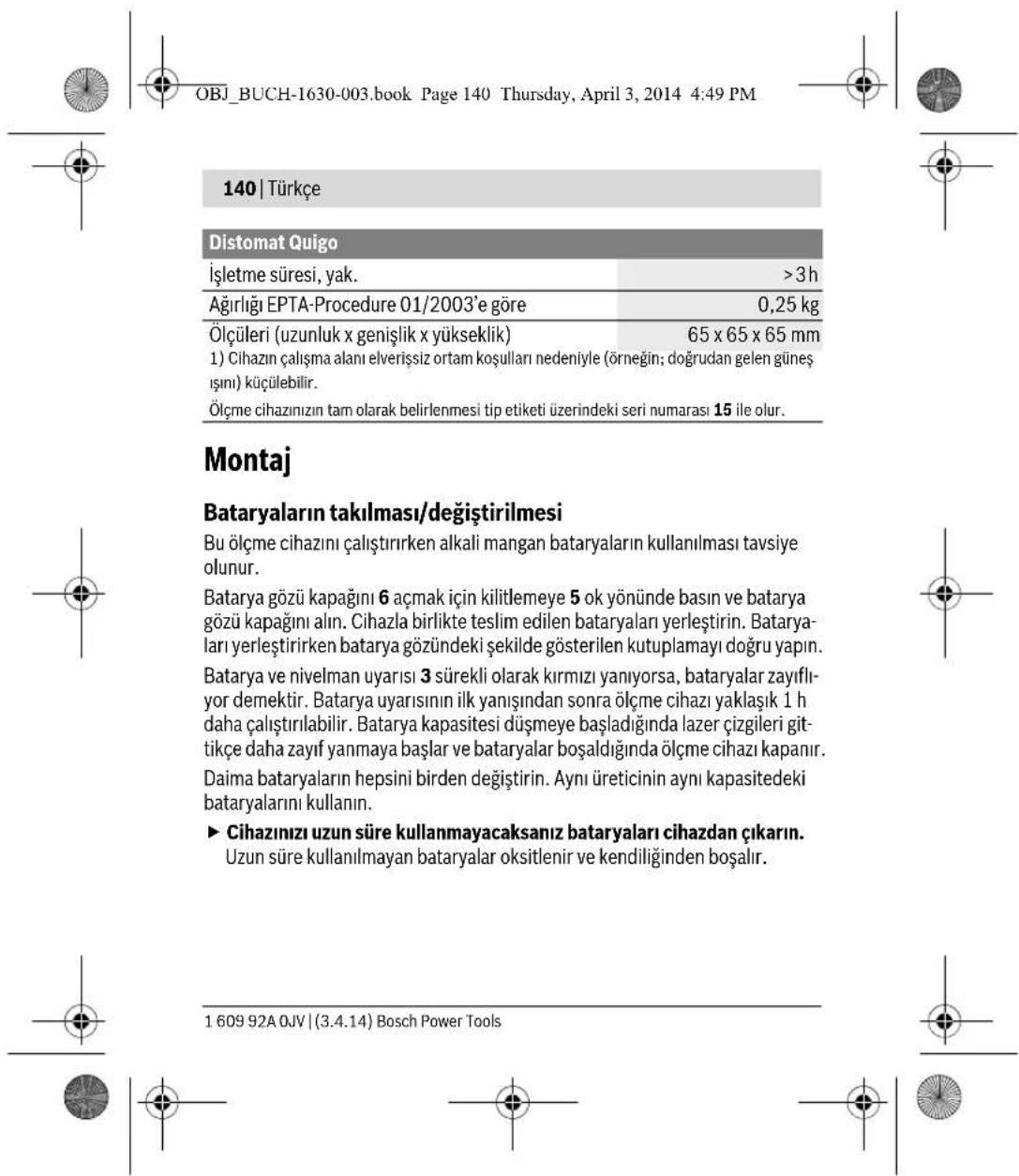

ışını) küçülebilir. Ölçme cihazınızın tam olarak belirlenmesi tip etiketi üzerindeki seri numarası 15 ile olur. OBJ_BUCH-1630-003.book Page 139 Thursday, April 3, 2014 4:49 PM1 609 92A 0JV | (3.4.14) Bosch Power Tools 140 | Türkçe Montaj Bataryaların takılması/değiştirilmesi Bu ölçme cihazını çalıştırırken alkali mangan bataryaların kullanılması tavsiye olunur. Batarya gözü kapağını 6 açmak için kilitlemeye 5 ok yönünde basın ve batarya gözü kapağını alın. Cihazla birlikte teslim edilen bataryaları yerleştirin. Batarya- ları yerleştirirken batarya gözündeki şekilde gösterilen kutuplamayı doğru yapın. Batarya ve nivelman uyarısı 3 sürekli olarak kırmızı yanıyorsa, bataryalar zayıflı- yor demektir. Batarya uyarısının ilk yanışından sonra ölçme cihazı yaklaşık 1 h daha çalıştırılabilir. Batarya kapasitesi düşmeye başladığında lazer çizgileri git- tikçe daha zayıf yanmaya başlar ve bataryalar boşaldığında ölçme cihazı kapanır. Daima bataryaların hepsini birden değiştirin. Aynı üreticinin aynı kapasitedeki bataryalarını kullanın. Cihazınızı uzun süre kullanmayacaksanız bataryaları cihazdan çıkarın. Uzun süre kullanılmayan bataryalar oksitlenir ve kendiliğinden boşalır. İşletme süresi, yak. >3h Ağırlığı EPTA-Procedure 01/2003’e göre 0,25 kg Ölçüleri (uzunluk x genişlik x yükseklik) 65 x 65 x 65 mm Distomat Quigo

1) Cihazın çalışma alanı elverişsiz ortam koşulları nedeniyle (örneğin; doğrudan gelen güneş

ışını) küçülebilir. Ölçme cihazınızın tam olarak belirlenmesi tip etiketi üzerindeki seri numarası 15 ile olur. OBJ_BUCH-1630-003.book Page 140 Thursday, April 3, 2014 4:49 PMTürkçe | 141 Bosch Power Tools 1 609 92A 0JV | (3.4.14) İşletme Çalıştırma

Ölçme cihazınızı nemden/ıslaklıktan ve doğrudan güneş ışınından koruyun. Ölçme cihazını aşırı sıcaklıklara ve büyük sıcaklık değişikliklerine maruz bırakmayın. Örneğin cihazı uzun süre otomobil içinde bırakmayın. Büyük sı- caklık değişikliklerinde ölçme cihazını çalıştırmadan önce bir süre sıcaklık dengelenmesini bekleyin. Aşırı sıcaklıklarda veya büyük sıcaklık değişiklikle- rinde ölçme cihazının hassaslığı kaybolabilir. Ölçme cihazını çarpma ve düşmelerden koruyun. Ölçme cihazı hasar gö- rürse hassaslığı kaybolabilir. Cihazınız bir yere çarpacak veya düşecek olursa lazer çizgisini bilinen bir yatay veya dikey referans çizgisi ile karşılaştırarak kontrol edin. Taşırken ölçme cihazını kapatın. Kapama esnasında pandül birimi kilitlenir, aksi takdirde aşırı hareketlerde hasar görür. Açma/kapama Ölçme cihazını açmak için açma/kapama şalterini 2 yukarı itin. Açıldıktan sonra ölçme cihazı hemen çıkış deliğinden 1 iki lazer çizgisi gönderir. Lazer ışınını kişilere ve hayvanlara doğrultmayın ve uzak mesafeden de olsa lazer ışınına bakmayın. Ölçme cihazını kapatmak için açma/kapama şalterini 2 lazer çıkış deliği üzerin- den 1 aşağı itin. Cihaz kapandığında pandül birimi kilitlenir. Açık durumdaki ölçme cihazını bırakıp gitmeyin ve işiniz bitince cihazı kapatın. Lazer ışını başkalarının gözünü alabilir. Ölçme cihazını kullanmadığınız zamanlar enerjiden tasarruf etmek için cihazı ka- patın. OBJ_BUCH-1630-003.book Page 141 Thursday, April 3, 2014 4:49 PM1 609 92A 0JV | (3.4.14) Bosch Power Tools 142 | Türkçe Nivelman otomatiği Nivelman otomatiği ile çalışabilmek için ölçme cihazını yatay, sağlam bir zemine yerleştirin ve mesnede 12 veya sehpaya 14 tespit edin. Cihaz açıldıktan sonra nivelman otomatiği ±4° arasındaki sapmaları otomatik olarak dengeler. Lazer çizgileri artık hareket etmez ve batarya ve nivelman uyarı- sı 3 artık yanıp sönmezse, nivelman işlemi tamamlanmış demektir. Otomatik nivelman mümkün değilse, örneğin ölçme cihazının alt tarafı yataylık- tan 4° daha fazla sapıyorsa veya ölçme cihazı elde serbest biçimde tutuluyorsa, batarya ve nivelman uyarısı 3 kırmızı olarak yanıp söner ve ölçme cihazı otomatik nivelman olmaksızın çalışır. Lazer çizgileri açık kalır, ancak iki çapraz çizgi artık zorunlu olarak dik açılı seyretmezler. Not: Nivelman otomatiği olmaksızın çalışma bataryaların durumundan bağımsız olarak daima batarya ve nivelman uyarısının 3 yanıp sönmesi ile gösterilir. Tekrar nivelman otomatiği ile çalışabilmek için, ölçme cihazını alt taraf yatay ola- cak şekilde konumlandırın ve otomatik nivelman işleminin tamamlanmasını bek- leyin. Ölçme cihazı otomatik nivelman aralığı ±4° içine gelince batarya ve nivel- man uyarısı 3 artık yanıp sönmez (bataryalar zayıfsa sürekli yanar, aksi takdirde söner). İşletim sırasındaki sarsıntı durumlarında veya yer değiştirmelerde ölçme cihazı tekrar otomatik olarak nivelmanını yapar. Hatalardan kaçınmak için yeniden ya- pılan nivelmandan sonra yatay veya dikey lazer ışınını referans noktasına göre kontrol edin. Çalışırken dikkat edilecek hususlar İşaretleme için daima lazer çizgisinin ortasını kullanın. Lazer ışının geniş- liği uzaklığa bağlı olarak değişir. OBJ_BUCH-1630-003.book Page 142 Thursday, April 3, 2014 4:49 PMTürkçe | 143 Bosch Power Tools 1 609 92A 0JV | (3.4.14) Mesnedin tespiti (Bakınız: Şekil A) Mesnet

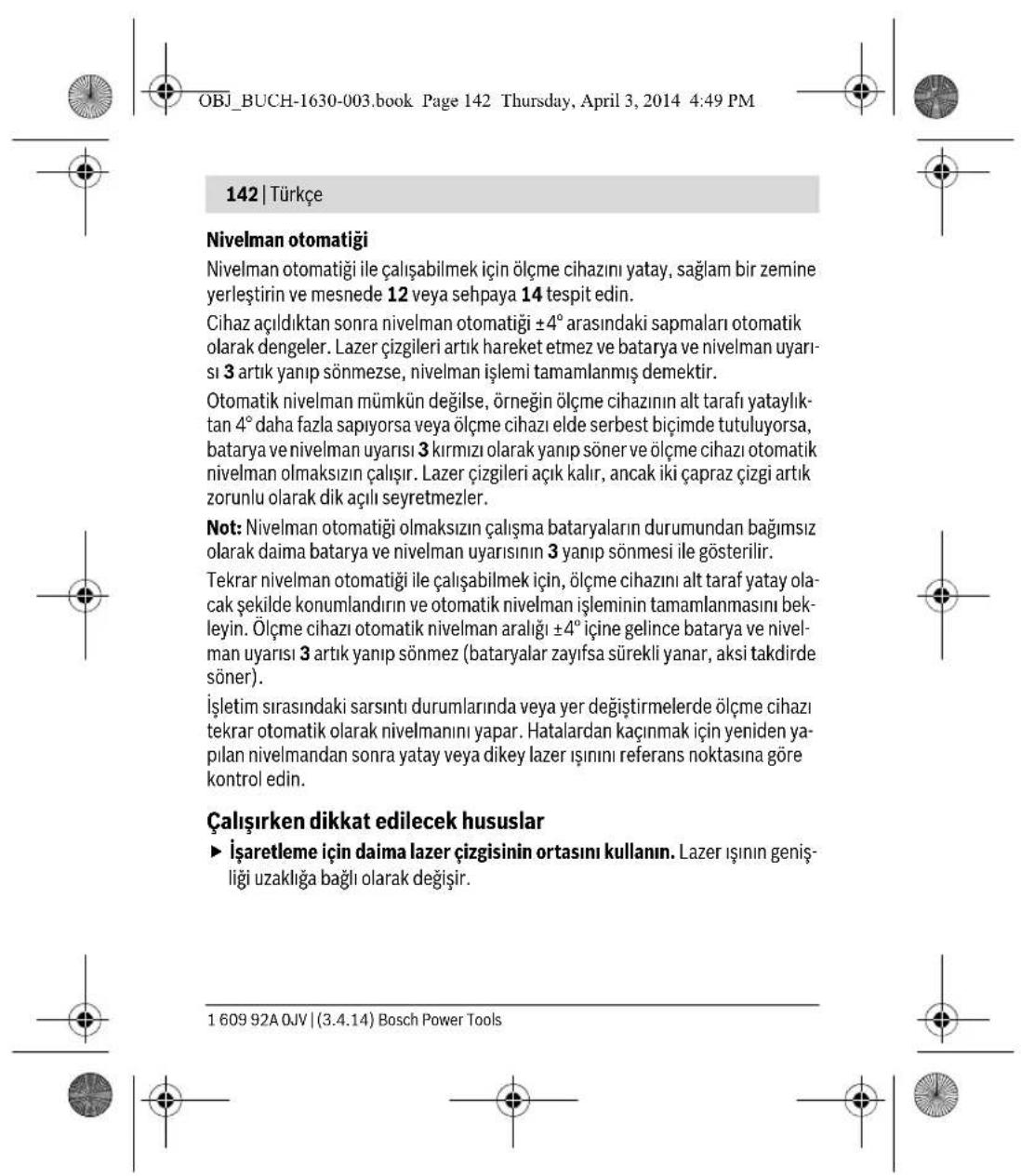

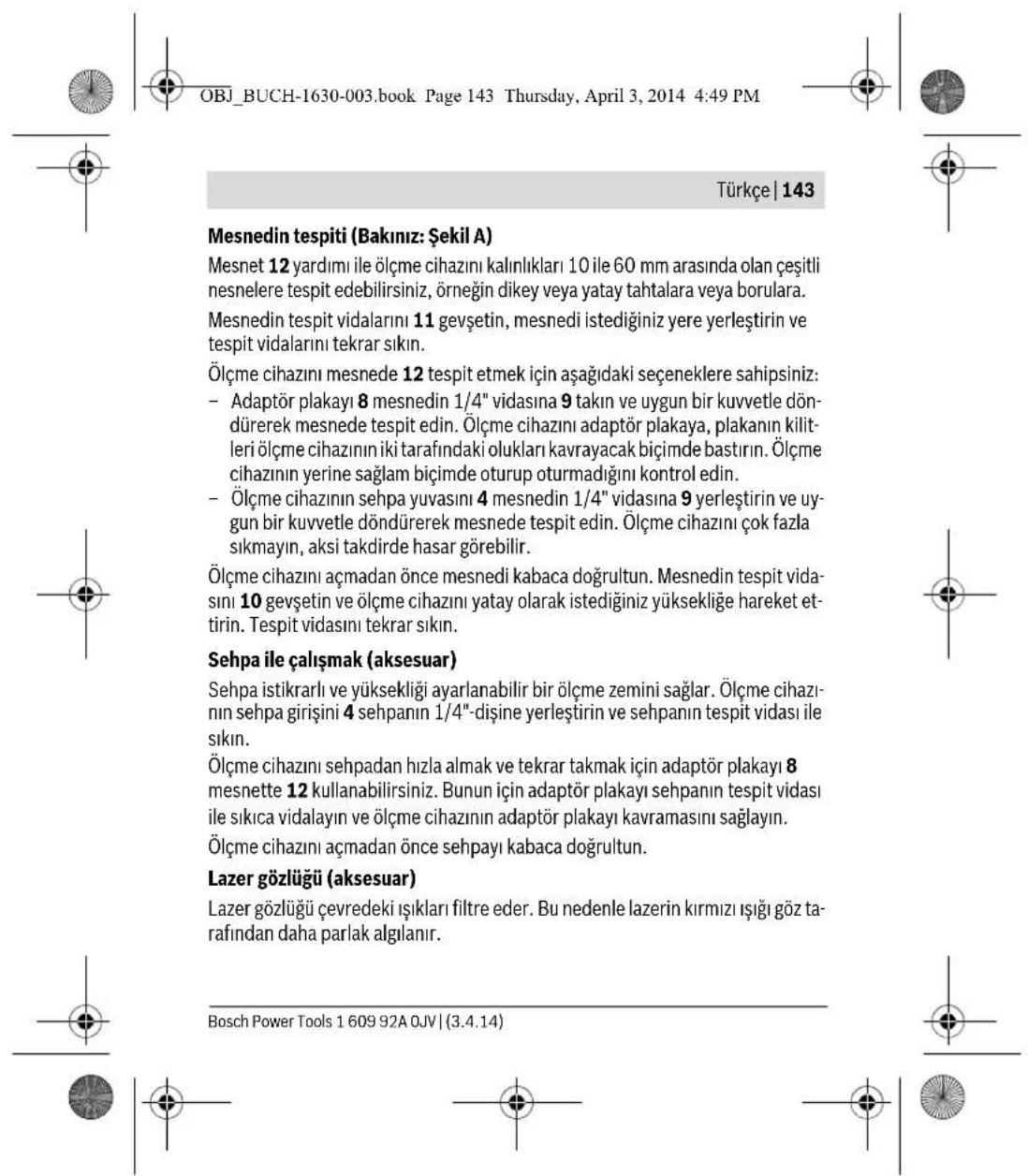

yardımı ile ölçme cihazını kalınlıkları

mm arasında olan çeşitli nesnelere tespit edebilirsiniz, örneğin dikey veya yatay tahtalara veya borulara. Mesnedin tespit vidalarını 11 gevşetin, mesnedi istediğiniz yere yerleştirin ve tespit vidalarını tekrar sıkın. Ölçme cihazını mesnede 12 tespit etmek için aşağıdaki seçeneklere sahipsiniz: – Adaptör plakayı 8 mesnedin 1/4" vidasına 9 takın ve uygun bir kuvvetle dön- dürerek mesnede tespit edin. Ölçme cihazını adaptör plakaya, plakanın kilit- leri ölçme cihazının iki tarafındaki olukları kavrayacak biçimde bastırın. Ölçme cihazının yerine sağlam biçimde oturup oturmadığını kontrol edin. – Ölçme cihazının sehpa yuvasını 4 mesnedin 1/4" vidasına 9 yerleştirin ve uy- gun bir kuvvetle döndürerek mesnede tespit edin. Ölçme cihazını çok fazla sıkmayın, aksi takdirde hasar görebilir. Ölçme cihazını açmadan önce mesnedi kabaca doğrultun. Mesnedin tespit vida- sını 10 gevşetin ve ölçme cihazını yatay olarak istediğiniz yüksekliğe hareket et- tirin. Tespit vidasını tekrar sıkın. Sehpa ile çalışmak (aksesuar) Sehpa istikrarlı ve yüksekliği ayarlanabilir bir ölçme zemini sağlar. Ölçme cihazı- nın sehpa girişini 4 sehpanın 1/4"-dişine yerleştirin ve sehpanın tespit vidası ile sıkın. Ölçme cihazını sehpadan hızla almak ve tekrar takmak için adaptör plakayı 8 mesnette 12 kullanabilirsiniz. Bunun için adaptör plakayı sehpanın tespit vidası ile sıkıca vidalayın ve ölçme cihazının adaptör plakayı kavramasını sağlayın. Ölçme cihazını açmadan önce sehpayı kabaca doğrultun. Lazer gözlüğü (aksesuar) Lazer gözlüğü çevredeki ışıkları filtre eder. Bu nedenle lazerin kırmızı ışığı göz ta- rafından daha parlak algılanır. OBJ_BUCH-1630-003.book Page 143 Thursday, April 3, 2014 4:49 PM1 609 92A 0JV | (3.4.14) Bosch Power Tools 144 | Türkçe

Lazer gözlüğünü güneş gözlüğü olarak kullanmayın. Lazer gözlüğü insan gö- zünü lazer ışınından korumaz, ancak lazer ışınının daha iyi görülmesini sağlar. Lazer gözlüğünü güneş gözlüğü olarak veya trafikte kullanmayın. Lazer gözlüğü mor ötesi ışınlarına (UV) karşı tam olarak koruma sağlamaz ve renk al- gılamasını azaltır. Bakım ve servis Bakım ve temizlik Ölçme cihazını daima temiz tutun. Ölçme cihazını hiçbir zaman suya veya başka sıvılara daldırmayın. Kirleri ve pislikleri nemli, temiz bir bezle silin. Deterjan veya çözücü madde kul- lanmayın. Özellikle lazer ışını çıkış deliği alanını düzenli olarak temizleyin ve kullandığınız bezin havının dökülmemesine dikkat edin. Dikkatli üretim ve test yöntemlerine rağmen ölçme cihazı arıza yapacak olursa, onarım Bosch Elektrikli El Aletleri için yetkili bir serviste yaptırılmalıdır. Ölçme ci- hazını kendiniz açmayın. Bütün sorularınız ve yedek parça siparişlerinizde mutlaka cihazınızın tip etiketin- deki 10 haneli ürün kodunu belirtin. Müşteri hizmeti ve uygulama danışmanlığı Müşteri hizmeti ürününüzün onarım, bakım ve yedek parçalarına ilişkin soruları- nızı yanıtlandırır. Demonte görünüşler ve yedek parçalara ilişkin ayrıntılı bilgiyi aşağıdaki Web sayfasında bulabilirsiniz: www.bosch-pt.com Bosch uygulama danışmanlığı ekibi ürünlerimize ve ilgili aksesuara ilişkin sorula- rınızda size memnuniyetle yardımcı olur. OBJ_BUCH-1630-003.book Page 144 Thursday, April 3, 2014 4:49 PMTürkçe | 145 Bosch Power Tools 1 609 92A 0JV | (3.4.14) Türkçe Bosch San. ve Tic. A.S. Ahi Evran Cad. No:1 Kat:22 Polaris Plaza 80670 Maslak/Istanbul Bosch Uzman Ekibi +90 (0212) 367 18 88 Işıklar LTD.ŞTİ. Kızılay Cad. No: 16/C Seyhan Adana Tel.: 0322 3599710 Tel.: 0322 3591379 İdeal Eletronik Bobinaj Yeni San. Sit. Cami arkası No: 67 Aksaray Tel.: 0382 2151939 Tel.: 0382 2151246 Bulsan Elektrik İstanbul Cad. Devrez Sok. İstanbul Çarşısı No: 48/29 İskitler Ankara Tel.: 0312 3415142 Tel.: 0312 3410203 Faz Makine Bobinaj Sanayi Sit. 663 Sok. No: 18 Antalya Tel.: 0242 3465876 Tel.: 0242 3462885 OBJ_BUCH-1630-003.book Page 145 Thursday, April 3, 2014 4:49 PM1 609 92A 0JV | (3.4.14) Bosch Power Tools 146 | Türkçe Örsel Bobinaj

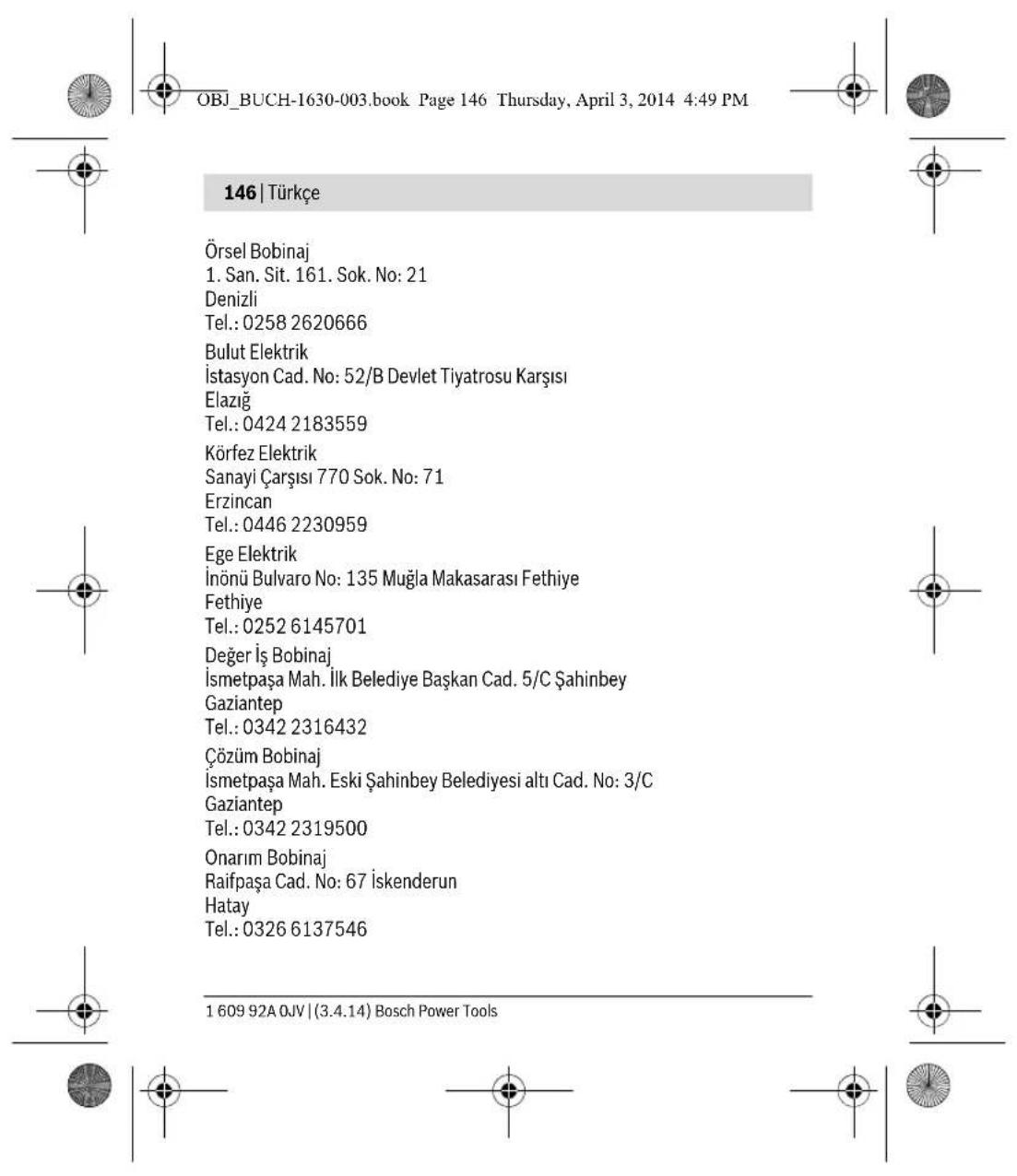

1. San. Sit. 161. Sok. No: 21

Denizli Tel.: 0258 2620666 Bulut Elektrik İstasyon Cad. No: 52/B Devlet Tiyatrosu Karşısı Elazığ Tel.: 0424 2183559 Körfez Elektrik Sanayi Çarşısı 770 Sok. No: 71 Erzincan Tel.: 0446 2230959 Ege Elektrik İnönü Bulvaro No: 135 Muğla Makasarası Fethiye Fethiye Tel.: 0252 6145701 Değer İş Bobinaj İsmetpaşa Mah. İlk Belediye Başkan Cad. 5/C Şahinbey Gaziantep Tel.: 0342 2316432 Çözüm Bobinaj İsmetpaşa Mah. Eski Şahinbey Belediyesi altı Cad. No: 3/C Gaziantep Tel.: 0342 2319500 Onarım Bobinaj Raifpaşa Cad. No: 67 İskenderun Hatay Tel.: 0326 6137546 OBJ_BUCH-1630-003.book Page 146 Thursday, April 3, 2014 4:49 PMTürkçe | 147 Bosch Power Tools 1 609 92A 0JV | (3.4.14) Günşah Otomotiv Beylikdüzü Sanayi Sit. No: 210 Beylikdüzü İstanbul Tel.: 0212 8720066 Aygem 10021 Sok. No: 11 AOSB Çiğli İzmir Tel.: 0232 3768074 Sezmen Bobinaj Ege İş Merkezi 1201/4 Sok. No: 4/B Yenişehir İzmir Tel.: 0232 4571465 Ankaralı Elektrik Eski Sanayi Bölgesi 3. Cad. No: 43 Kayseri Tel.: 0352 3364216 Asal Bobinaj Eski Sanayi Sitesi Barbaros Cad. No: 24 Samsun Tel.: 0362 2289090 Üstündağ Elektrikli Aletler Nusretiye Mah. Boyacılar Aralığı No: 9 Tekirdağ Tel.: 0282 6512884 Tasfiye Tarama cihazı, aksesuar ve ambalaj malzemesi yeniden kazanım merkezine yol- lanmalıdır. Ölçme cihazını ve aküleri/bataryaları evsel çöplerin içine atmayın! OBJ_BUCH-1630-003.book Page 147 Thursday, April 3, 2014 4:49 PM1 609 92A 0JV | (3.4.14) Bosch Power Tools 148 | Türkçe Sadece AB üyesi ülkeler için: Kullanım ömrünü tamamlamış elektro ve elektrikli aletlere iliş- kin 2012/19/EU yönetmeliği uyarınca kullanım ömrünü ta- mamlamış akülü fenerler ve 2006/66/EC yönetmeliği uyarınca arızalı veya kullanım ömrünü tamamlamış aküler ayrı ayrı top- lanmak ve çevre dostu bir yöntemle tasfiye edilmek üzere bir geri dönüşüm merkezine yollanmak zorundadır. Değişiklik haklarımız saklıdır. OBJ_BUCH-1630-003.book Page 148 Thursday, April 3, 2014 4:49 PMﻲﺑﺮﻋ | 149 Bosch Power Tools 1 609 92A 0JV | (25.3.14) ﻦﻴﻣﺄﺗو ﺢﻴﻠﺼﺘﻟاو نﺎﻤﻀﻟا رﻮﻣﺄﺑ ﻖ
