Quigo II - Laserpekare BOSCH - Gratis bruksanvisning och manual

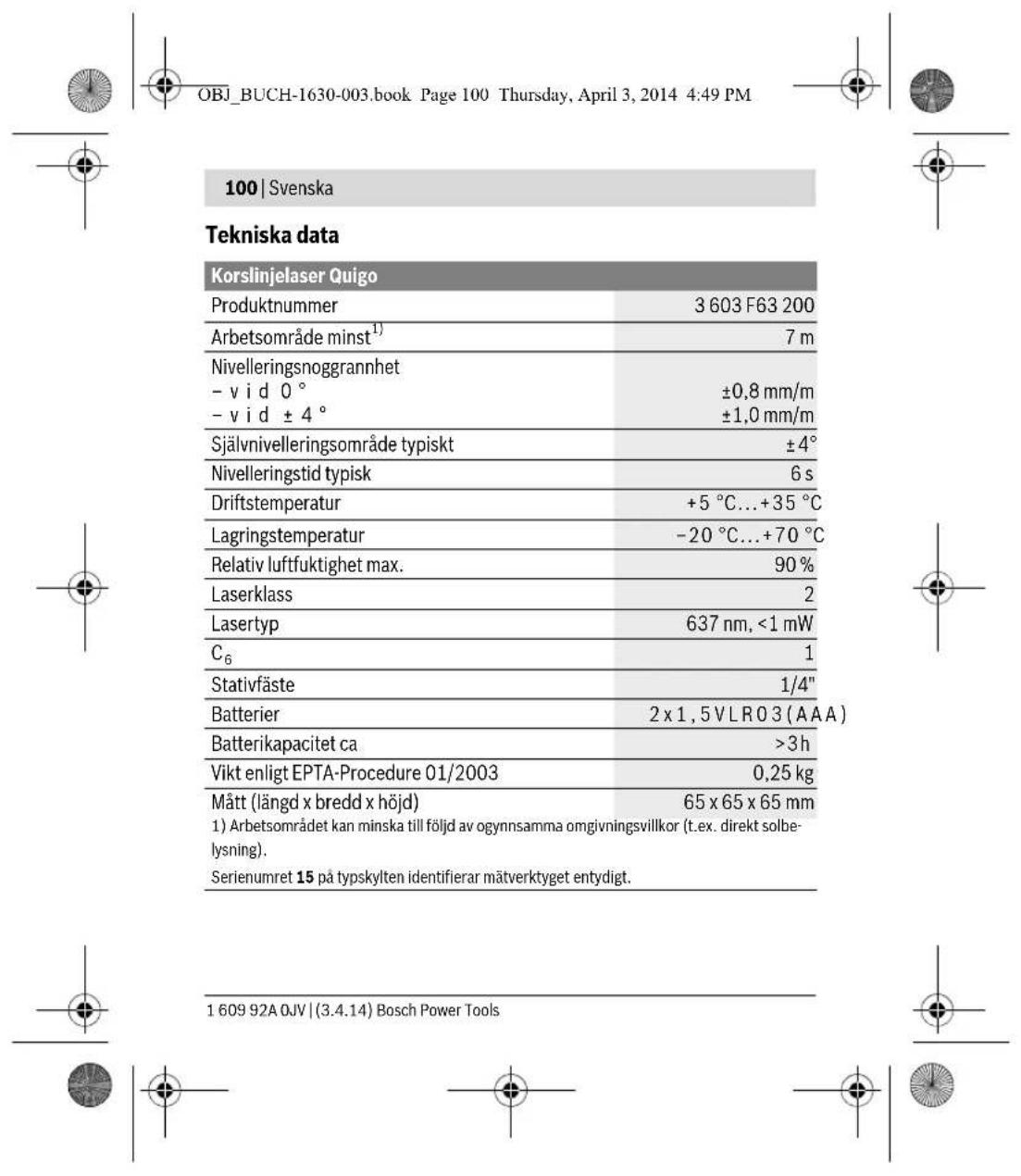

Produkttyp	Laserpekare
Märke	Bosch
Modell	Quigo II
Strömförsörjning	Batterier (AA, medföljer ej)
Automatisk nivelleringsområde	±4°
Projektion	Horisontell och vertikal laserlinje
Laserklass	2 (enligt säkerhetsstandarder)
Laservåglängd	635 nm (röd)
Maximal lasereffekt	< 1 mW
Nivellering	Automatisk med pendel
Nivåindikator	LED-lampa (grön/röd) för svaga batterier och nivelleringsfel
Mått (L×B×H)	Cirka 100 × 60 × 70 mm (uppskattning)
Vikt	Cirka 300 g (uppskattning)
Höljesmaterial	Slagtålig plast
Medföljande tillbehör	Fästbas, adapterplatta, varningsdekal, transportväska
Underhåll och rengöring	Rengör med en torr, mjuk trasa; använd inte slipande rengöringsmedel
Säkerhet	Titta inte direkt in i strålen; stäng av efter användning; fäst varningsdekalen på användarens språk
Reservdelar och reparationsbarhet	Reservdelar tillgängliga via Boschs kundtjänst; reparation hos auktoriserad service
Avsedd användning	Inomhus- och utomhusnivellering (på stativ)
Drifttemperatur	5 °C till 40 °C (uppskattning)

Vanliga frågor - Quigo II BOSCH

Hur sätter man på och stänger av Bosch Quigo II?

Tryck på/På-Av-brytaren (märkning 2) uppåt för att slå på, nedåt för att stänga av. När enheten är avstängd är pendelenheten låst.

Hur fungerar automatisk nivellering?

Placera enheten på en stabil horisontell yta. Efter påslagning kompenserar automatisk nivellering för avvikelser upp till ±4°. Varningslampan (3) blinkar och släcks när nivelleringen är klar.

Vad gör man om den röda lampan blinkar?

Röd blinkning indikerar att enheten är utanför det automatiska nivelleringsområdet (±4°) eller att den hålls i handen. Laserlinjerna förblir tända men är inte längre vinkelräta. Placera enheten på en horisontell yta för att återställa nivelleringen.

Hur monterar man enheten på en planka eller ett rör?

Använd fästbasen (12): lossa fästskruven (11), placera basen på ett föremål med tjocklek 10–60 mm, dra sedan åt skruven. Fäst enheten på adapterplattan (8) och skruva fast den på basen.

Vilken typ av batterier ska användas?

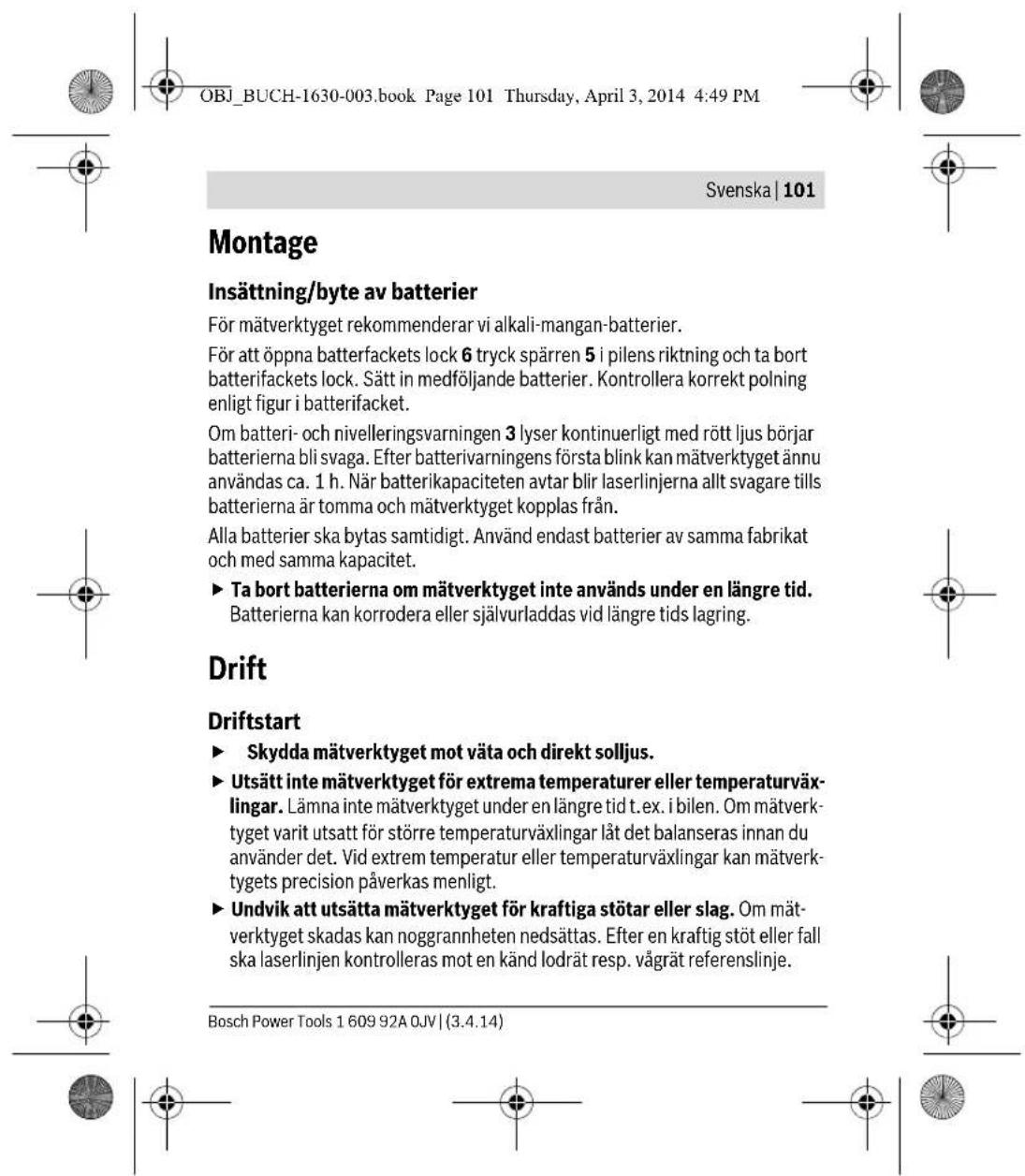

Enheten drivs med två AA-batterier (medföljer ej). Sätt i dem enligt polaritetsmarkeringarna i facket.

Hur kontrollerar man laserlinjernas noggrannhet?

Efter nivellering, jämför den horisontella eller vertikala linjens position med fasta referenspunkter. Justera vid behov enhetens position.

Vilka säkerhetsåtgärder ska iakttas?

Rikta aldrig laserstrålen mot människor eller djur. Titta inte direkt in i strålen. Håll varningsetiketterna läsbara och fäst dekalen på ditt språk före första användning.

Hur rengör man enheten?

Använd en torr, mjuk trasa. Använd inte aggressiva eller slipande rengöringsmedel som kan skada optiska ytor eller höljet.

Vad gör man om laserlinjerna inte är vinkelräta?

Detta inträffar om enheten är utanför det automatiska nivelleringsområdet. Placera enheten på en stabil horisontell yta och vänta tills varningslampan slutar blinka. Om problemet kvarstår, kontakta Boschs kundtjänst.

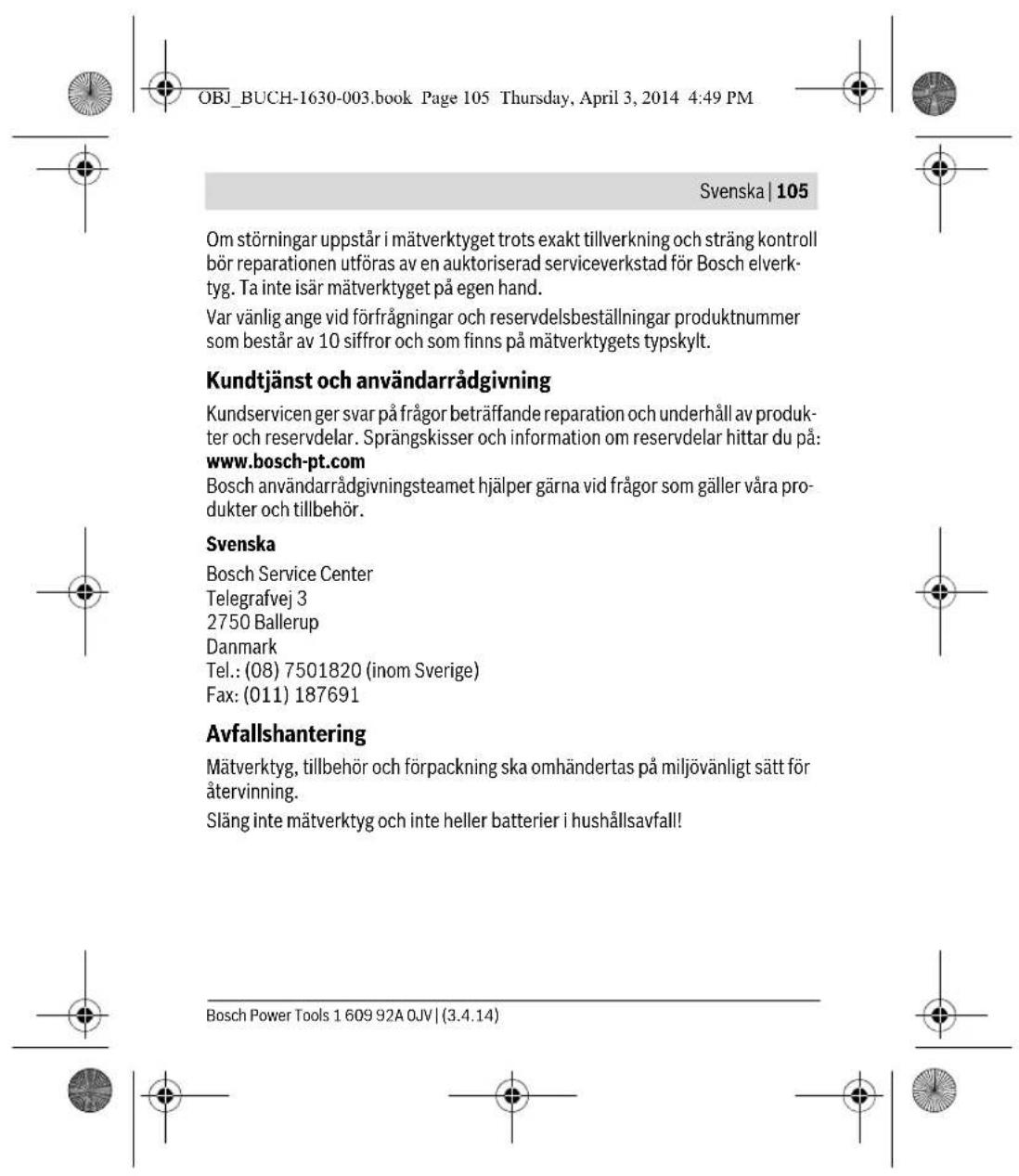

Var hittar man reservdelar eller får enheten reparerad?

Reservdelar finns tillgängliga via Boschs kundtjänst. För reparation, kontakta en auktoriserad Bosch-verkstad. Öppna inte enheten själv.

BRUKSANVISNING Quigo II BOSCH

Samtiga anvisningar skalaas och foljas for att arbetet med matverktyget skabi riskfritt och sikert. Hall varselskyltarna pa matverktyget tydligt lasbara. FORVARA DESSA ANVISNINGAR SAKERT OCH LAT DEM FOLJA MED MÄTVERKTYGET.

Seupp-om andraHanterings-ellerjusteringsutrustningarande som angivits harllerandametoderanvands finns riskforfarlig stralningsexposition.

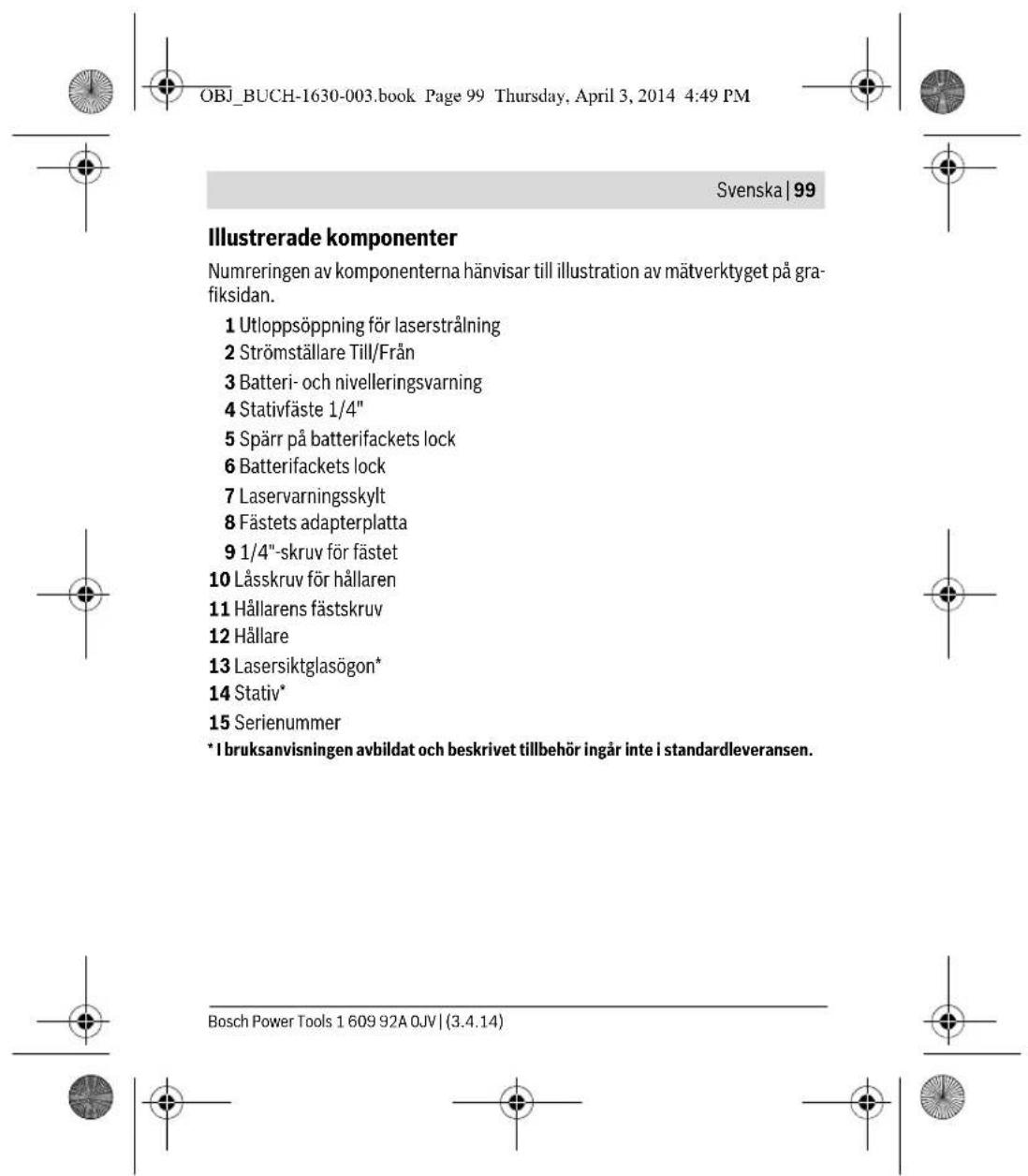

Mätverktyget levereras med en varningsskylt (visas på bilden av matverktyget på grafiksidan med nummer 7).

Klistra medfoljande dekal i ditt eget sprak over varningskylen om den avviker fran spraket i ditt land.

Rikta inte laserstrålen mot manniskor eller djur och rikta inte heller själv blichen mot den direkta eller reflekterade laserstrålen. Därigenom kan du blända personer, orsaka olyckor eller skada ögat.

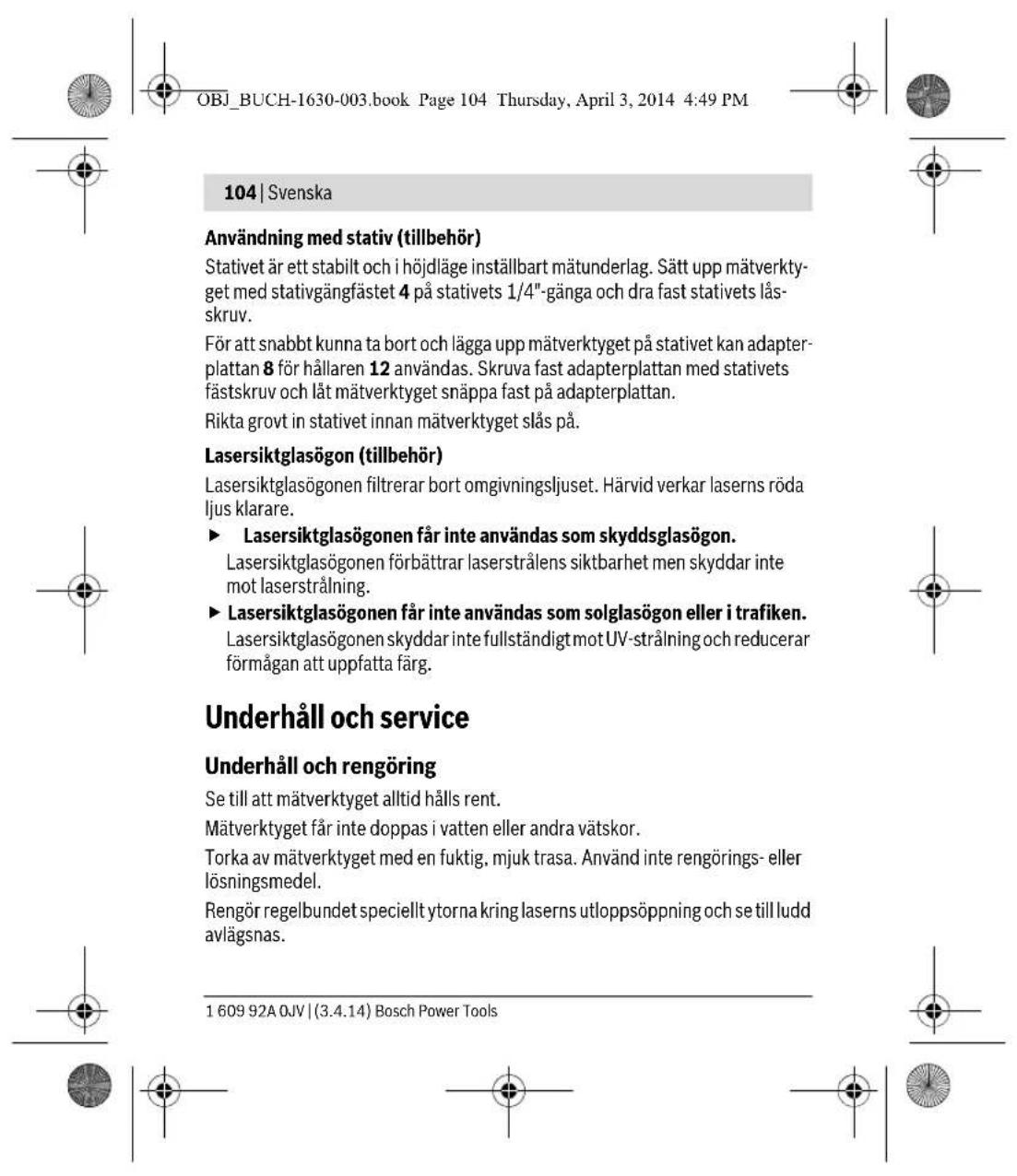

Lasersiktglasogonen far inte anvandas som skyddsglasogon.

Lasersiktglasogonen forbättrar laserstrålens skitbarhet men skyddar inte mot laserstrånlning.

Bosch Power Tools 1609 92A 0JV | (3.4.14)

Om laserstralentraffarogat,blunda ochvridborthuvudetfranslen.
Lasersiktglasogonen far inte anvandas som solglasogon erler itrafiken. Lasersiktglasogonen skyddar inte fullstandigt mot UV-stralning och reducerar formagan att uppatta farg.
Gör ingaändringar pa laseranordningen.
Lat endast kvalificerad facpkersonal reparaerat mvetktyget med originalreservdeler.Detta garanterar att mvetktygets sakerhet upprathalls.
Lat inte barn utan uppsikt anvanda lasermatverktyget. Risk finns for att personer oavsiktligt blandas.
Mätverktyget fär inte användas i explosionsfarlig miljö som innehäller brännbara vätskor, gaser aller damm. Mätverktyg kange upphov till gnistor som antänder dammet aller angorna.

Häll inte matverktyget nara en pacemaker. Risk finns att magneterna i matverktygets inre alstrar ett falt som menligpavkerpacemakerns Funktion.

Häll matverktyget på betryggande avständ från magnetiska datamedia och magnetiskt känsliga apparater. Magneten kan leda till irreversibla dataforluster.

Produkt- och kapacitetsbeskrivning

Ändamälsenlig användning

Mätverktyget ar avsett for bestämning och kontroll av vägrata och lodrata linjer.
Mätverktyget fär användas uteslutande pahlttackta platser.

1609 92A 0JV | (3.4.14) Bosch Power Tools

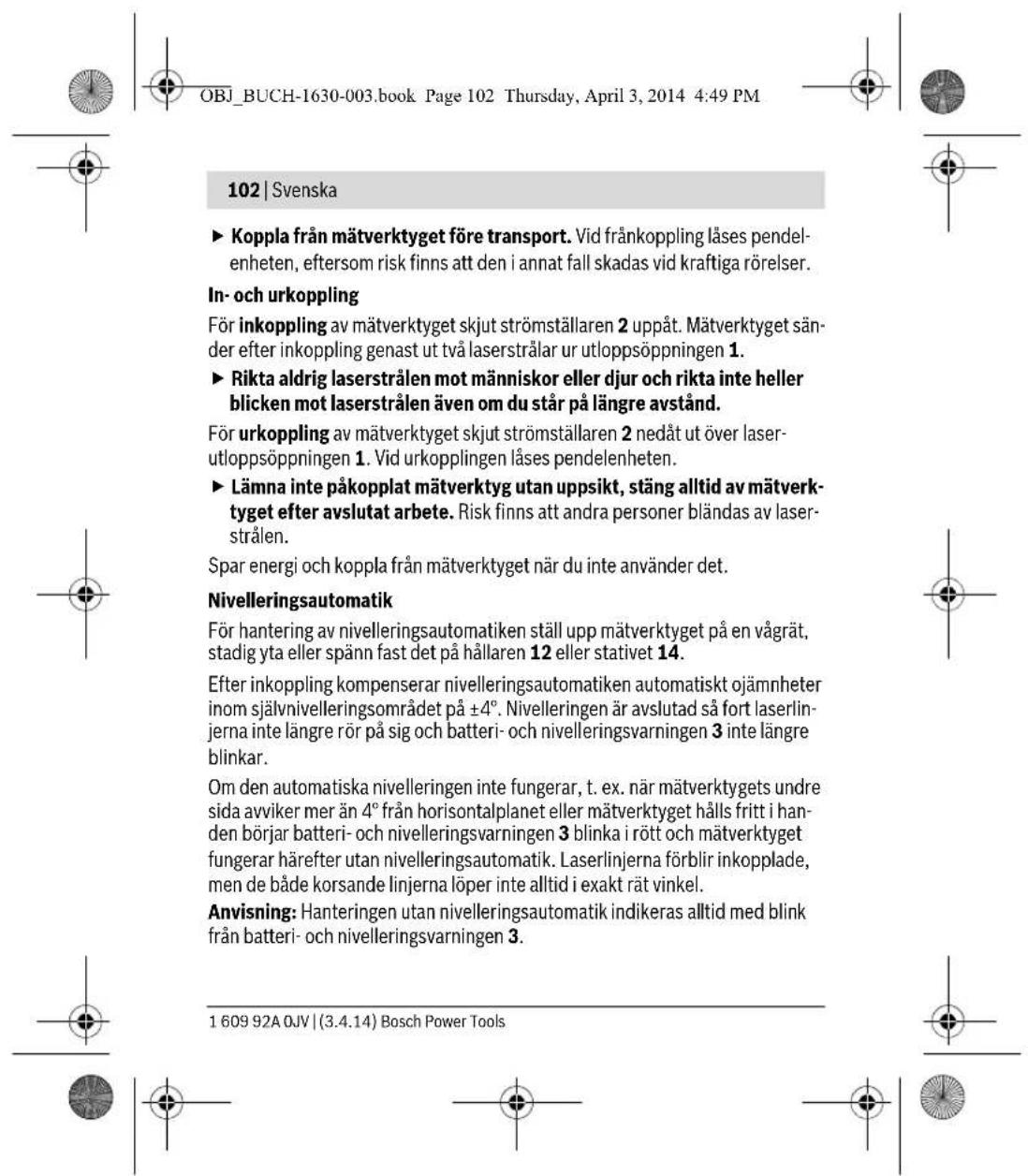

For att ater kunna arbeta med nivelleringsautomatiken positionera matverktyget sa att undre sidan ar vagrat och avvakta sjalvningeringen. Sa fort matverktyget ligger inom sjalvningeringsomrdet ± 4^ blinkar inte langre batteri- och nivelieringsvarningen 3 (är batterierna svaga lyser den kontinuertigt aller slocknar).

Vid vibrationer och lagesforandringar under användning nivelleras matverktyget Åter automatiskt. Kontrolera after en ny nivelling laserstrålens vagrata aller lodrata inrikting mot referenspunkten for att undvika felmätning.

Arbetsanvisningar

Använd alltid laserlinjens centrum für markning. Laserpunktens bredd forandras i relation till avständet.

Infastning med hällare (se bild A)

Med hjälp av hällaren 12 kan matverktyget fästas pa olika foremål med en tjocklek mellan 10 och 60~mm t.ex. pa lodrata ell vagrata brden ell rör.

Lossa hällarens fästskruv 11, lagg upp hallaren på valt ställe och dra sedan Åter fast fästskruven.

For infastning av matverktyget pa hällaren 12 kan du valja mellan foljande mojligeter:

• Skruva adapterplattan 8 pa hällarens 1/4 "skruv 9 och fäst med mättlig kraft pa hällaren. Tryck in matverktyget i adapterplattan sa att adapterplattans sparrar snapper fast i urtagen pa två sider av matverktyget. Kontrolera att matverktyget sitter stadigt.

• Placera matverktyget med stativfastet 4 pa hallarens 1/4"-skruv 9 och dra fast med mattlig kraft. Dra inte for hart fast matverktyget; for hard atdragning kan leda till skada.

Rikta grovt in hällaren innan matverktyget kopplas på. Lossa hällarens fästskruv 10 och flytta matverktyget till vagratt lage i önskad Höjd. Dra Åter fast fästskruven.

Bosch Power Tools 1609 92A 0JV (3.4.14)

Enligt europeiska direktivet 2012/19/EU måste obrukbara matverktyg och enligt europeiska direktivet 2006/66/EG felaktiga aller forbrukade batterier separat omhändertas och pa miljövänligt satt lamnas in for atervinning.

Änderingar forbehalles.

Norsk

Nár du旅游度假er mäleverktogy et ma du slá det av for a spare energi.

Automatisk nivelling

Til arbeid med den automatiske nivelleringen setter du mäleverktøyet pa et vannrett, fast underlag, fest det pa holderen 12 aller stativet 14.
