BEDIENUNGSANLEITUNG Quigo II BOSCH

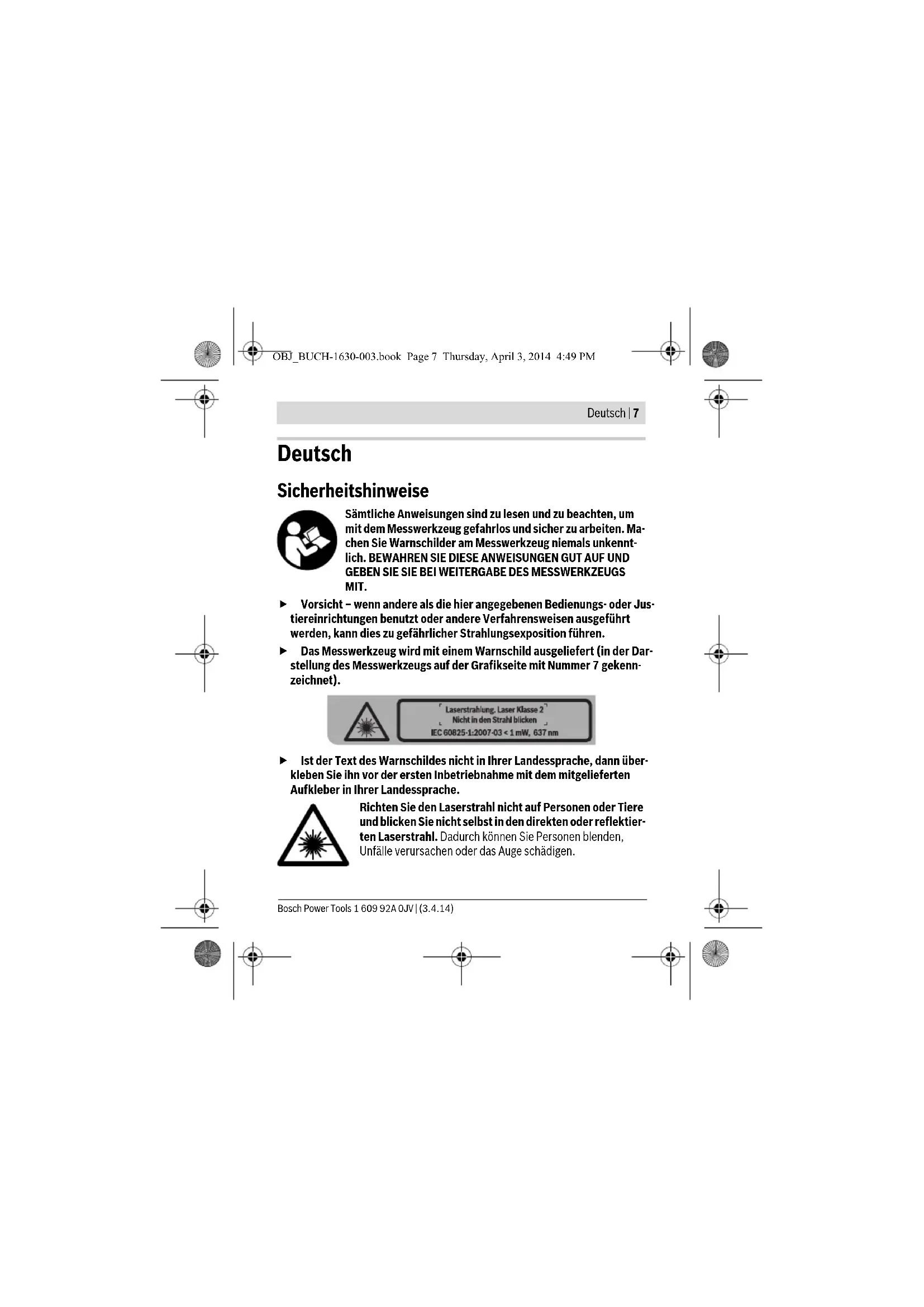

OBJ_BUCH-1630-003.book Page 6 Thursday, April 3, 2014 4:49 PMDeutsch | 7 Bosch Power Tools 1 609 92A 0JV | (3.4.14) Deutsch Sicherheitshinweise Sämtliche Anweisungen sind zu lesen und zu beachten, um mit dem Messwerkzeug gefahrlos und sicher zu arbeiten. Ma- chen Sie Warnschilder am Messwerkzeug niemals unkennt- lich. BEWAHREN SIE DIESE ANWEISUNGEN GUT AUF UND GEBEN SIE SIE BEI WEITERGABE DES MESSWERKZEUGS MIT. Vorsicht – wenn andere als die hier angegebenen Bedienungs- oder Jus- tiereinrichtungen benutzt oder andere Verfahrensweisen ausgeführt werden, kann dies zu gefährlicher Strahlungsexposition führen. Das Messwerkzeug wird mit einem Warnschild ausgeliefert (in der Dar- stellung des Messwerkzeugs auf der Grafikseite mit Nummer 7 gekenn- zeichnet). Ist der Text des Warnschildes nicht in Ihrer Landessprache, dann über- kleben Sie ihn vor der ersten Inbetriebnahme mit dem mitgelieferten Aufkleber in Ihrer Landessprache. Richten Sie den Laserstrahl nicht auf Personen oder Tiere und blicken Sie nicht selbst in den direkten oder reflektier- ten Laserstrahl. Dadurch können Sie Personen blenden, Unfälle verursachen oder das Auge schädigen. OBJ_BUCH-1630-003.book Page 7 Thursday, April 3, 2014 4:49 PM1 609 92A 0JV | (3.4.14) Bosch Power Tools 8 | Deutsch Verwenden Sie die Laser-Sichtbrille nicht als Schutzbrille. Die Laser- Sichtbrille dient zum besseren Erkennen des Laserstrahls, sie schützt jedoch nicht vor der Laserstrahlung. Falls Laserstrahlung ins Auge trifft, sind die Augen bewusst zu schließen und der Kopf sofort aus dem Strahl zu bewegen. Verwenden Sie die Laser-Sichtbrille nicht als Sonnenbrille oder im Stra- ßenverkehr. Die Laser-Sichtbrille bietet keinen vollständigen UV-Schutz und vermindert die Farbwahrnehmung. Nehmen Sie keine Änderungen an der Lasereinrichtung vor. Lassen Sie das Messwerkzeug von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Si- cherheit des Messwerkzeuges erhalten bleibt. Lassen Sie Kinder das Laser-Messwerkzeug nicht unbeaufsichtigt benut- zen. Sie könnten unbeabsichtigt Personen blenden. Arbeiten Sie mit dem Messwerkzeug nicht in explosionsgefährdeter Um- gebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befin- den. Im Messwerkzeug können Funken erzeugt werden, die den Staub oder die Dämpfe entzünden. Bringen Sie das Messwerkzeug nicht in die Nähe von Herz- schrittmachern. Durch den Magnet im Inneren des Mess- werkzeugs wird ein Feld erzeugt, das die Funktion von Herz- schrittmachern beeinträchtigen kann. Halten Sie das Messwerkzeug fern von magnetischen Datenträgern und magnetisch empfindlichen Geräten. Durch die Wirkung des Magnets kann es zu irreversiblen Datenverlusten kommen. OBJ_BUCH-1630-003.book Page 8 Thursday, April 3, 2014 4:49 PMDeutsch | 9 Bosch Power Tools 1 609 92A 0JV | (3.4.14) Produkt- und Leistungsbeschreibung Bestimmungsgemäßer Gebrauch Das Messwerkzeug ist bestimmt zum Ermitteln und Überprüfen von waagrech- ten und senkrechten Linien. Das Messwerkzeug ist ausschließlich für den Betrieb an geschlossenen Einsatz- orten geeignet. Abgebildete Komponenten Die Nummerierung der abgebildeten Komponenten bezieht sich auf die Darstel- lung des Messwerkzeugs auf der Grafikseite. 1 Austrittsöffnung Laserstrahlung 2 Ein-/Ausschalter 3 Batterie- und Nivellierwarnung 4 Stativaufnahme 1/4" 5 Arretierung des Batteriefachdeckels 6 Batteriefachdeckel 7 Laser-Warnschild 8 Adapterplatte der Halterung 9 1/4"-Schraube der Halterung 10 Feststellschraube der Halterung 11 Befestigungsschraube der Halterung 12 Halterung 13 Laser-Sichtbrille* 14 Stativ* 15 Seriennummer

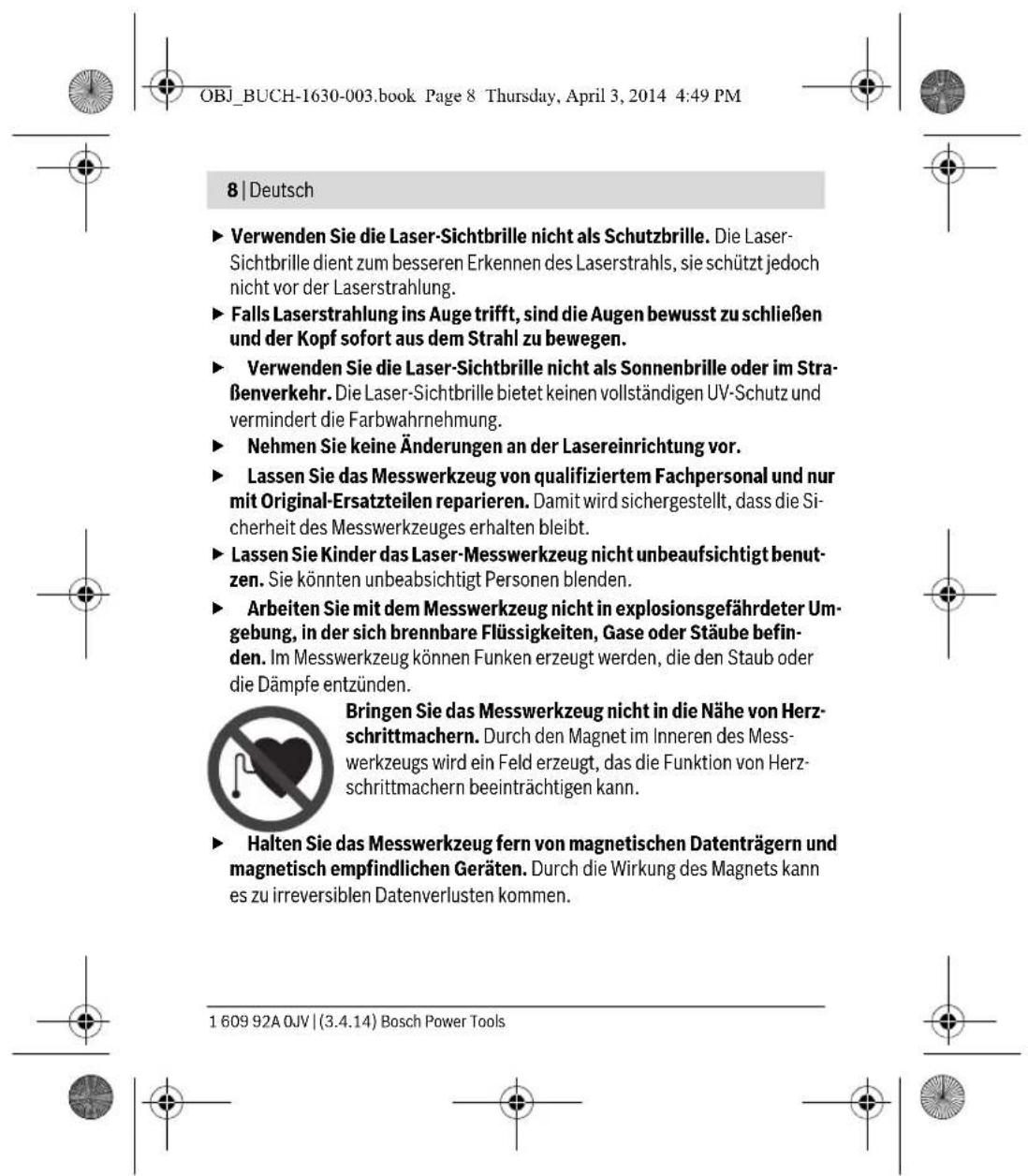

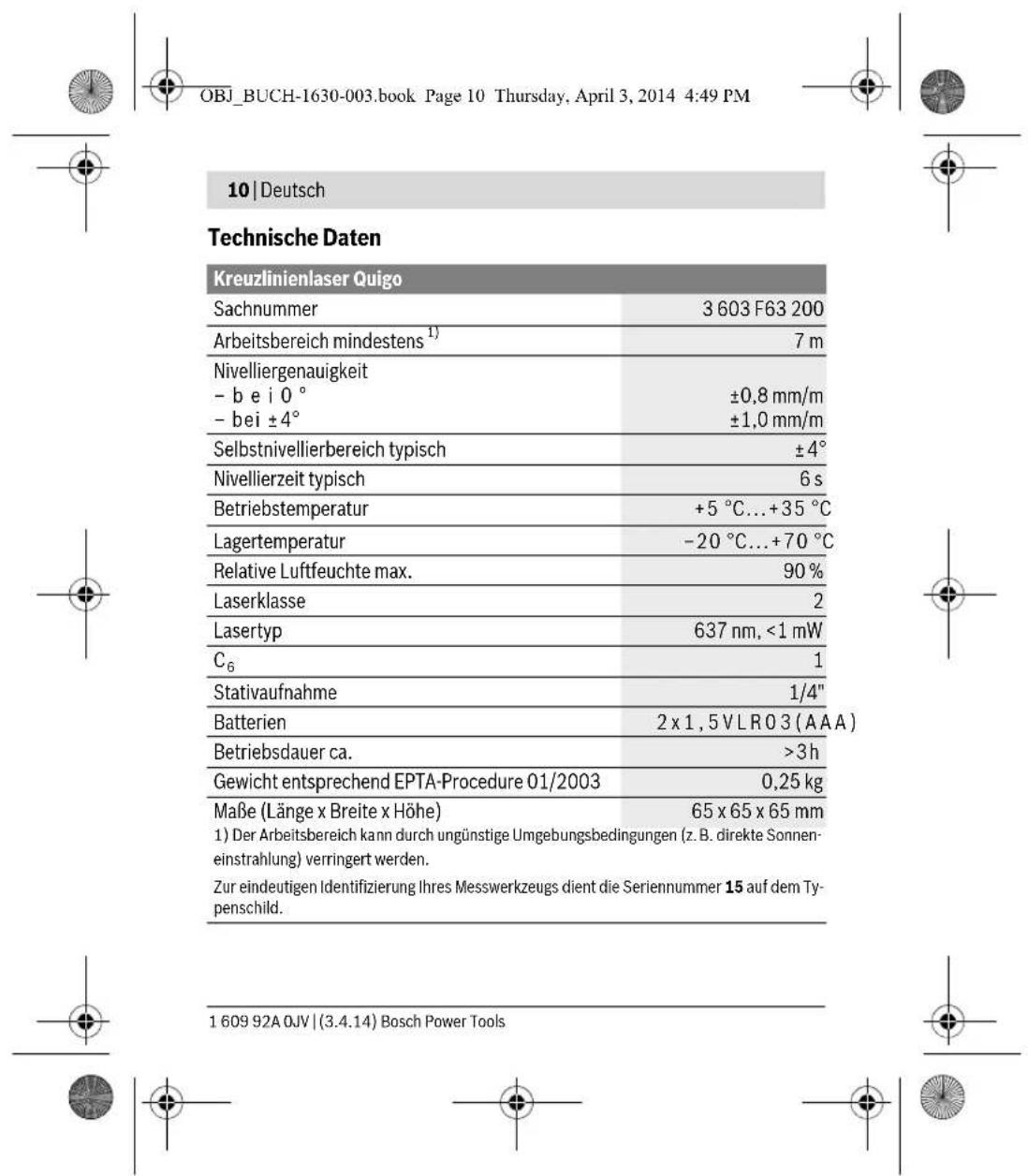

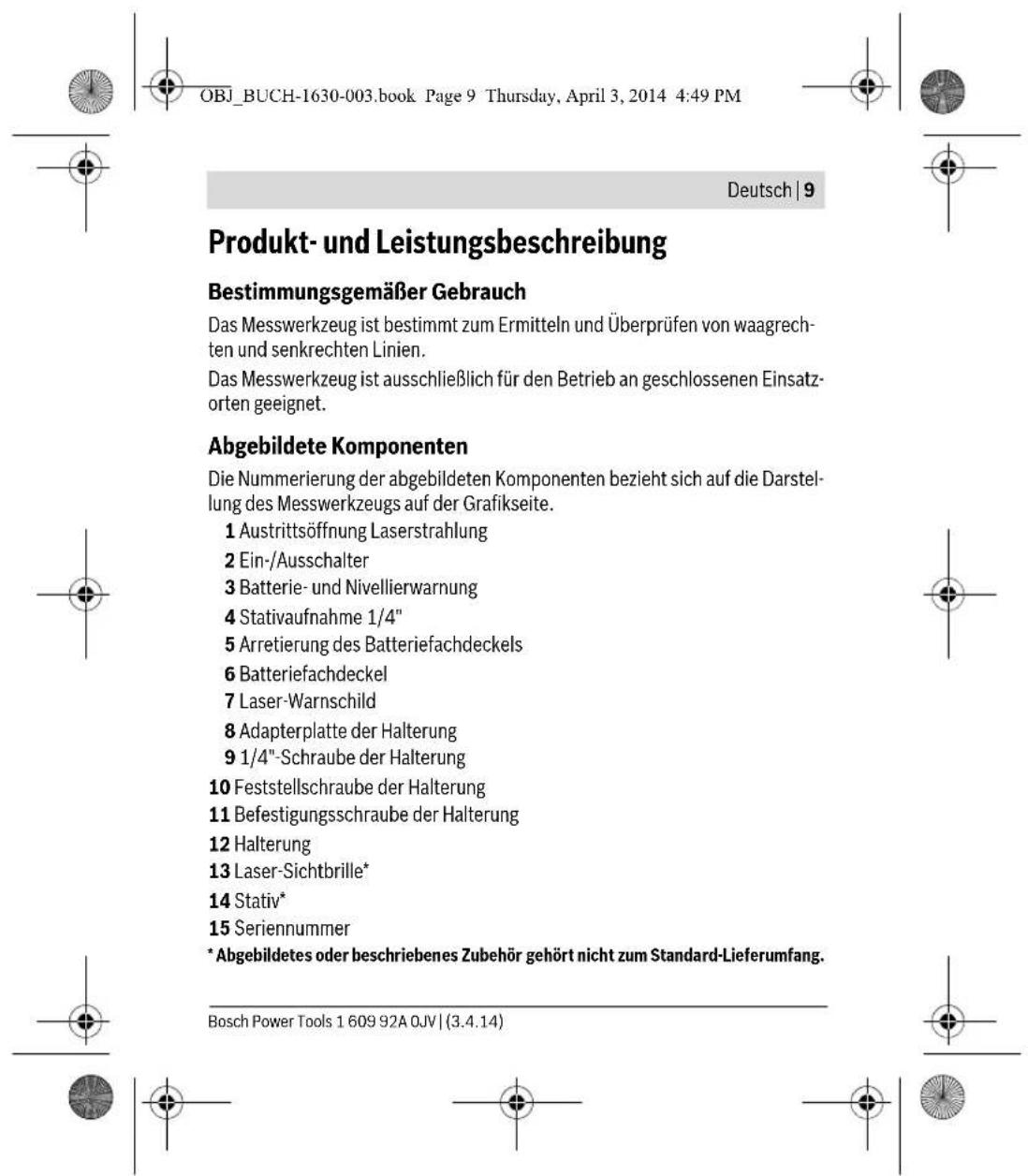

• Abgebildetes oder beschriebenes Zubehör gehört nicht zum Standard-Lieferumfang. OBJ_BUCH-1630-003.book Page 9 Thursday, April 3, 2014 4:49 PM1 609 92A 0JV | (3.4.14) Bosch Power Tools 10 | Deutsch Technische Daten Kreuzlinienlaser Quigo Sachnummer 3 603 F63 200 Arbeitsbereich mindestens

Nivelliergenauigkeit –bei0° – bei ±4° ±0,8 mm/m ±1,0 mm/m Selbstnivellierbereich typisch ±4° Nivellierzeit typisch

Betriebstemperatur +5 °C...+35 °C Lagertemperatur –20 °C...+70 °C Relative Luftfeuchte max. 90 % Laserklasse

Stativaufnahme 1/4" Batterien 2x1,5VLR03(AAA) Betriebsdauer ca. >3h Gewicht entsprechend EPTA-Procedure 01/2003 0,25 kg Maße (Länge x Breite x Höhe) 65 x 65 x 65 mm

1) Der Arbeitsbereich kann durch ungünstige Umgebungsbedingungen (z.B. direkte Sonnen-

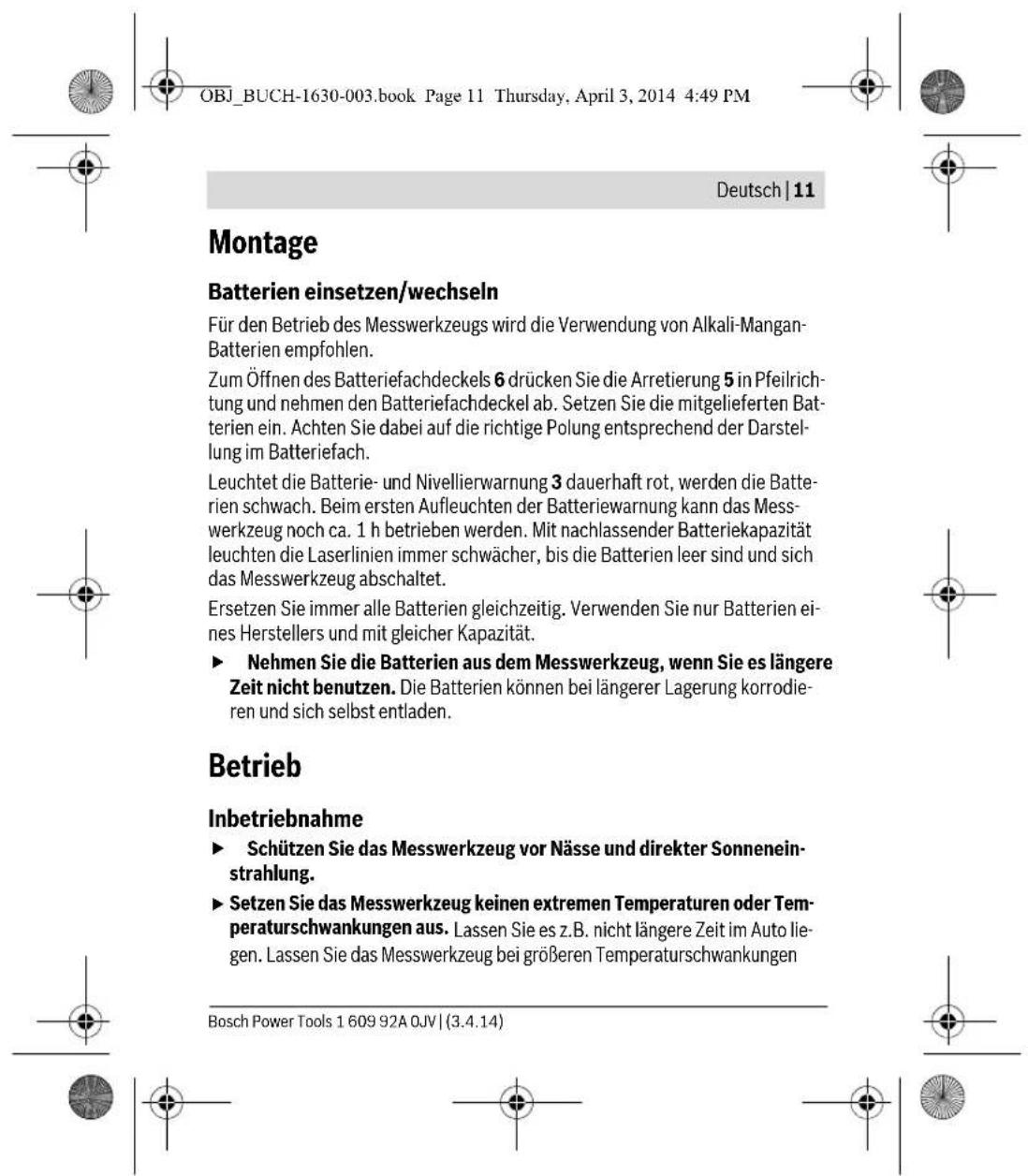

einstrahlung) verringert werden. Zur eindeutigen Identifizierung Ihres Messwerkzeugs dient die Seriennummer 15 auf dem Ty- penschild. OBJ_BUCH-1630-003.book Page 10 Thursday, April 3, 2014 4:49 PMDeutsch | 11 Bosch Power Tools 1 609 92A 0JV | (3.4.14) Montage Batterien einsetzen/wechseln Für den Betrieb des Messwerkzeugs wird die Verwendung von Alkali-Mangan- Batterien empfohlen. Zum Öffnen des Batteriefachdeckels 6 drücken Sie die Arretierung 5 in Pfeilrich- tung und nehmen den Batteriefachdeckel ab. Setzen Sie die mitgelieferten Bat- terien ein. Achten Sie dabei auf die richtige Polung entsprechend der Darstel- lung im Batteriefach. Leuchtet die Batterie- und Nivellierwarnung 3 dauerhaft rot, werden die Batte- rien schwach. Beim ersten Aufleuchten der Batteriewarnung kann das Mess- werkzeug noch ca. 1 h betrieben werden. Mit nachlassender Batteriekapazität leuchten die Laserlinien immer schwächer, bis die Batterien leer sind und sich das Messwerkzeug abschaltet. Ersetzen Sie immer alle Batterien gleichzeitig. Verwenden Sie nur Batterien ei- nes Herstellers und mit gleicher Kapazität. Nehmen Sie die Batterien aus dem Messwerkzeug, wenn Sie es längere Zeit nicht benutzen. Die Batterien können bei längerer Lagerung korrodie- ren und sich selbst entladen. Betrieb Inbetriebnahme Schützen Sie das Messwerkzeug vor Nässe und direkter Sonnenein- strahlung.

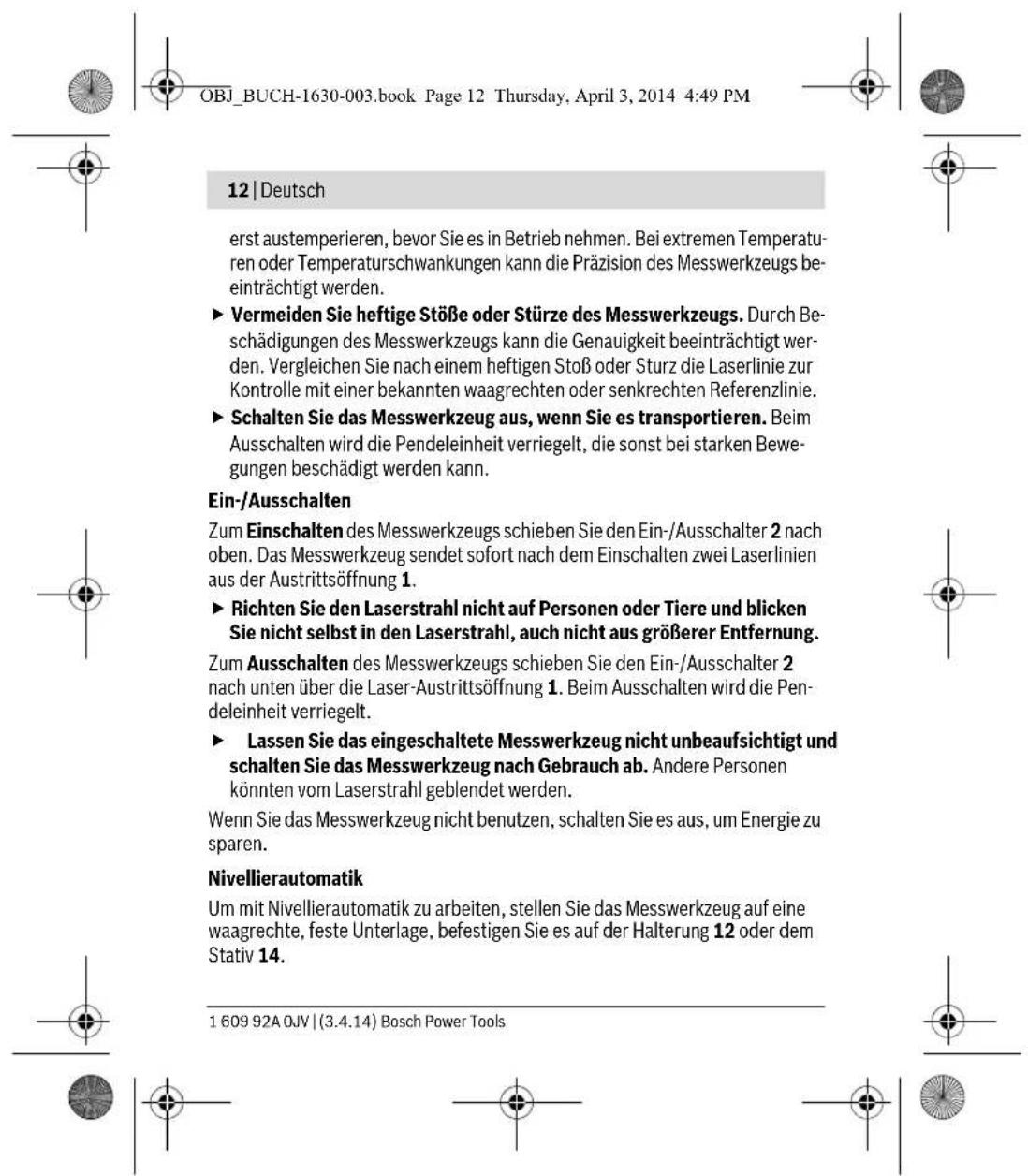

Setzen Sie das Messwerkzeug keinen extremen Temperaturen oder Tem- peraturschwankungen aus. Lassen Sie es z.B. nicht längere Zeit im Auto lie- gen. Lassen Sie das Messwerkzeug bei größeren Temperaturschwankungen OBJ_BUCH-1630-003.book Page 11 Thursday, April 3, 2014 4:49 PM1 609 92A 0JV | (3.4.14) Bosch Power Tools 12 | Deutsch erst austemperieren, bevor Sie es in Betrieb nehmen. Bei extremen Temperatu- ren oder Temperaturschwankungen kann die Präzision des Messwerkzeugs be- einträchtigt werden. Vermeiden Sie heftige Stöße oder Stürze des Messwerkzeugs. Durch Be- schädigungen des Messwerkzeugs kann die Genauigkeit beeinträchtigt wer- den. Vergleichen Sie nach einem heftigen Stoß oder Sturz die Laserlinie zur Kontrolle mit einer bekannten waagrechten oder senkrechten Referenzlinie. Schalten Sie das Messwerkzeug aus, wenn Sie es transportieren. Beim Ausschalten wird die Pendeleinheit verriegelt, die sonst bei starken Bewe- gungen beschädigt werden kann. Ein-/Ausschalten Zum Einschalten des Messwerkzeugs schieben Sie den Ein-/Ausschalter 2 nach oben. Das Messwerkzeug sendet sofort nach dem Einschalten zwei Laserlinien aus der Austrittsöffnung 1. Richten Sie den Laserstrahl nicht auf Personen oder Tiere und blicken Sie nicht selbst in den Laserstrahl, auch nicht aus größerer Entfernung. Zum Ausschalten des Messwerkzeugs schieben Sie den Ein-/Ausschalter 2 nach unten über die Laser-Austrittsöffnung 1. Beim Ausschalten wird die Pen- deleinheit verriegelt. Lassen Sie das eingeschaltete Messwerkzeug nicht unbeaufsichtigt und schalten Sie das Messwerkzeug nach Gebrauch ab. Andere Personen könnten vom Laserstrahl geblendet werden. Wenn Sie das Messwerkzeug nicht benutzen, schalten Sie es aus, um Energie zu sparen. Nivellierautomatik Um mit Nivellierautomatik zu arbeiten, stellen Sie das Messwerkzeug auf eine waagrechte, feste Unterlage, befestigen Sie es auf der Halterung 12 oder dem Stativ 14. OBJ_BUCH-1630-003.book Page 12 Thursday, April 3, 2014 4:49 PMDeutsch | 13 Bosch Power Tools 1 609 92A 0JV | (3.4.14) Nach dem Einschalten gleicht die Nivellierautomatik Unebenheiten innerhalb des Selbstnivellierbereiches von ±4° automatisch aus. Die Nivellierung ist abge- schlossen, sobald sich die Laserlinien nicht mehr bewegen und die Batterie- und Nivellierwarnung 3 nicht mehr blinkt. Ist die automatische Nivellierung nicht möglich, z.B. weil die Unterseite des Messwerkzeugs mehr als 4° von der Waagrechten abweicht oder das Messwerk- zeug frei in der Hand gehalten wird, dann blinkt die Batterie- und Nivellierwar- nung 3 rot und das Messwerkzeug arbeitet ohne Nivellierautomatik. Die Laserli- nien bleiben eingeschaltet, die beiden gekreuzten Linien verlaufen aber nicht mehr zwingend im rechten Winkel zueinander. Hinweis: Das Arbeiten ohne Nivellierautomatik wird unabhängig vom Batte- riestatus immer durch Blinken der Batterie- und Nivellierwarnung 3 angezeigt. Um wieder mit Nivellierautomatik zu arbeiten, positionieren Sie das Messwerk- zeug so, dass die Unterseite waagrecht ausgerichtet ist, und warten die Selbst- nivellierung ab. Sobald sich das Messwerkzeug wieder innerhalb des Selbstni- vellierbereiches von ±4° befindet, blinkt die Batterie- und Nivellierwarnung 3 nicht mehr (bei schwachen Batterien leuchtet sie dauerhaft, andernfalls erlischt sie). Bei Erschütterungen oder Lageänderungen während des Betriebs wird das Messwerkzeug automatisch wieder einnivelliert. Überprüfen Sie nach einer er- neuten Nivellierung die Position der waagrechten bzw. senkrechten Laserlinie in Bezug auf Referenzpunkte, um Fehler zu vermeiden. Arbeitshinweise Verwenden Sie immer nur die Mitte der Laserlinie zum Markieren. Die Breite der Laserlinie ändert sich mit der Entfernung. OBJ_BUCH-1630-003.book Page 13 Thursday, April 3, 2014 4:49 PM1 609 92A 0JV | (3.4.14) Bosch Power Tools 14 | Deutsch Befestigen mit Halterung (siehe Bild A) Mithilfe der Halterung 12 können Sie das Messwerkzeug an verschiedenartigen Gegenständen mit einer Stärke von 10 bis 60 mm befestigen, z.B. an senkrech- ten bzw. waagrechten Brettern oder Rohren. Lösen Sie die Befestigungsschraube 11 der Halterung, setzen Sie die Halterung an der gewünschten Stelle auf und ziehen Sie die Befestigungsschraube wieder fest. Für die Befestigung des Messwerkzeugs auf der Halterung 12 können Sie zwi- schen folgenden Möglichkeiten wählen: – Schrauben Sie die Adapterplatte 8 auf die 1/4"-Schraube 9 der Halterung und drehen Sie sie mit mäßiger Kraft auf der Halterung fest. Drücken Sie das Messwerkzeug so in die Adapterplatte, dass die Arretierungen der Adapter- platte in den Aussparungen an zwei Seiten des Messwerkzeugs einrasten. Prüfen Sie das Messwerkzeug auf festen Sitz. – Setzen Sie das Messwerkzeug mit der Stativaufnahme 4 auf die 1/4"-Schrau- be 9 der Halterung und drehen Sie es mit mäßiger Kraft auf der Halterung fest. Drehen Sie das Messwerkzeug nicht zu fest an, es kann sonst beschädigt wer- den. Richten Sie die Halterung grob aus, bevor Sie das Messwerkzeug einschalten. Lösen Sie dazu die Feststellschraube 10 der Halterung und bewegen Sie das Messwerkzeug in eine waagrechte Position in der gewünschten Höhe. Schrau- ben Sie die Feststellschraube wieder fest. Arbeiten mit dem Stativ (Zubehör) Ein Stativ bietet eine stabile, höheneinstellbare Messunterlage. Setzen Sie das Messwerkzeug mit der Stativaufnahme 4 auf das 1/4"-Gewinde des Stativs auf und schrauben Sie es mit der Feststellschraube des Stativs fest. Um das Messwerkzeug schnell vom Stativ abzunehmen und wieder aufzusetzen, können Sie die Adapterplatte 8 der Halterung 12 verwenden. Schrauben Sie da- OBJ_BUCH-1630-003.book Page 14 Thursday, April 3, 2014 4:49 PMDeutsch | 15 Bosch Power Tools 1 609 92A 0JV | (3.4.14) zu die Adapterplatte mit der Feststellschraube des Stativs fest und lassen Sie das Messwerkzeug auf der Adapterplatte einrasten. Richten Sie das Stativ grob aus, bevor Sie das Messwerkzeug einschalten. Laser-Sichtbrille (Zubehör) Die Laser-Sichtbrille filtert das Umgebungslicht aus. Dadurch erscheint das rote Licht des Lasers für das Auge heller. Verwenden Sie die Laser-Sichtbrille nicht als Schutzbrille. Die Laser- Sichtbrille dient zum besseren Erkennen des Laserstrahls, sie schützt jedoch nicht vor der Laserstrahlung. Verwenden Sie die Laser-Sichtbrille nicht als Sonnenbrille oder im Stra- ßenverkehr. Die Laser-Sichtbrille bietet keinen vollständigen UV-Schutz und vermindert die Farbwahrnehmung. Wartung und Service Wartung und Reinigung Halten Sie das Messwerkzeug stets sauber. Tauchen Sie das Messwerkzeug nicht ins Wasser oder andere Flüssigkeiten. Wischen Sie Verschmutzungen mit einem feuchten, weichen Tuch ab. Verwen- den Sie keine Reinigungs- oder Lösemittel. Reinigen Sie insbesondere die Flächen an der Austrittsöffnung des Lasers regel- mäßig und achten Sie dabei auf Fusseln. Sollte das Messwerkzeug trotz sorgfältiger Herstellungs- und Prüfverfahren ein- mal ausfallen, ist die Reparatur von einer autorisierten Kundendienststelle für Bosch-Elektrowerkzeuge ausführen zu lassen. Öffnen Sie das Messwerkzeug nicht selbst. Geben Sie bei allen Rückfragen und Ersatzteilbestellungen bitte unbedingt die 10-stellige Sachnummer laut Typenschild des Messwerkzeugs an. OBJ_BUCH-1630-003.book Page 15 Thursday, April 3, 2014 4:49 PM1 609 92A 0JV | (3.4.14) Bosch Power Tools 16 | Deutsch Kundendienst und Anwendungsberatung Der Kundendienst beantwortet Ihre Fragen zu Reparatur und Wartung Ihres Pro- dukts sowie zu Ersatzteilen. Explosionszeichnungen und Informationen zu Er- satzteilen finden Sie auch unter: www.bosch-pt.com Das Bosch-Anwendungsberatungs-Team hilft Ihnen gerne bei Fragen zu unseren Produkten und deren Zubehör. www.powertool-portal.de , das Internetportal für Handwerker und Heimwerker. Deutschland Robert Bosch GmbH Servicezentrum Elektrowerkzeuge Zur Luhne 2 37589 Kalefeld – Willershausen Unter www.bosch-pt.de können Sie online Ersatzteile bestellen oder Reparatu- ren anmelden. Kundendienst: Tel.: (0711) 40040480 Fax: (0711) 40040481 E-Mail: Servicezentrum.Elektrowerkzeuge@de.bosch.com Anwendungsberatung: Tel.: (0711) 40040480 Fax: (0711) 40040482 E-Mail: Anwendungsberatung.pt@de.bosch.com Österreich Unter www.bosch-pt.at können Sie online Ersatzteile bestellen. Tel.: (01) 797222010 Fax: (01) 797222011 E-Mail: service.elektrowerkzeuge@at.bosch.com OBJ_BUCH-1630-003.book Page 16 Thursday, April 3, 2014 4:49 PMDeutsch | 17 Bosch Power Tools 1 609 92A 0JV | (3.4.14) Schweiz Tel.: (044) 8471511 Fax: (044) 8471551 E-Mail: Aftersales.Service@de.bosch.com Luxemburg Tel.: +32 2 588 0589 Fax: +32 2 588 0595 E-Mail: outillage.gereedschap@be.bosch.com Entsorgung Messwerkzeuge, Zubehör und Verpackungen sollen einer umweltgerechten Wie- derverwertung zugeführt werden. Werfen Sie Messwerkzeuge und Akkus/Batterien nicht in den Hausmüll! Nur für EU-Länder: Gemäß der europäischen Richtlinie 2012/19/EU müssen nicht mehr gebrauchsfähige Messwerkzeuge und gemäß der europä- ischen Richtlinie 2006/66/EG müssen defekte oder ver- brauchte Akkus/Batterien getrennt gesammelt und einer um- weltgerechten Wiederverwendung zugeführt werden. Nicht mehr gebrauchsfähige Akkus/Batterien können direkt abgegeben werden bei: Deutschland Recyclingzentrum Elektrowerkzeuge Osteroder Landstraße 3 37589 Kalefeld Schweiz Batrec AG 3752 Wimmis BE Änderungen vorbehalten. OBJ_BUCH-1630-003.book Page 17 Thursday, April 3, 2014 4:49 PM1 609 92A 0JV | (3.4.14) Bosch Power Tools 18 | English English Safety Notes All instructions must be read and observed in order to work safely with the measuring tool. Never make warning signs on the measuring tool unrecognisable. SAVE THESE INSTRUC- TIONS FOR FUTURE REFERENCE AND INCLUDE THEM WITH THE MEASURING TOOL WHEN GIVING IT TO A THIRD PARTY. Caution – The use of other operating or adjusting equipment or the appli- cation of other processing methods than those mentioned here can lead to dangerous radiation exposure. The measuring tool is provided with a warning label (marked with num- ber 7 in the representation of the measuring tool on the graphics page). If the text of the warning label is not in your national language, stick the provided warning label in your national language over it before operat- ing for the first time. Do not direct the laser beam at persons or animals and do not stare into the direct or reflected laser beam yourself, not even from a distance. You could blind somebody, cause accidents or damage your eyes. OBJ_BUCH-1630-003.book Page 18 Thursday, April 3, 2014 4:49 PMEnglish | 19 Bosch Power Tools 1 609 92A 0JV | (3.4.14) Do not use the laser viewing glasses as safety goggles. The laser viewing glasses are used for improved visualisation of the laser beam, but they do not protect against laser radiation. If laser radiation strikes your eye, you must deliberately close your eyes and immediately turn your head away from the beam. Do not use the laser viewing glasses as sun glasses or in traffic. The laser viewing glasses do not afford complete UV protection and reduce colour per- ception. Do not make any modifications to the laser equipment. Have the measuring tool repaired only through qualified specialists us- ing original spare parts. This ensures that the safety of the measuring tool is maintained. Do not allow children to use the laser measuring tool without supervi- sion. They could unintentionally blind other persons or themselves. Do not operate the measuring tool in explosive environments, such as in the presence of flammable liquids, gases or dusts. Sparks can be created in the measuring tool which may ignite the dust or fumes. Keep the measuring tool away from cardiac pacemakers. The magnet inside the measuring tool generates a field that can impair the function of cardiac pacemakers. Keep the measuring tool away from magnetic data media and magneti- cally-sensitive equipment. The effect of the magnet can lead to irreversible data loss. OBJ_BUCH-1630-003.book Page 19 Thursday, April 3, 2014 4:49 PM1 609 92A 0JV | (3.4.14) Bosch Power Tools 20 | English Product Description and Specifications Intended Use The measuring tool is intended for determining and checking horizontal and ver- tical lines. The measuring tool is suitable exclusively for operation in enclosed working sites. Product Features The numbering of the product features shown refers to the illustration of the measuring tool on the graphic page. 1 Exit opening for laser beam 2 On/Off switch 3 Battery low and levelling warning indicator 4 Tripod mount 1/4" 5 Latch of battery lid 6 Battery lid 7 Laser warning label 8 Adapter plate of the holder 9 1/4" screw of the universal holder 10 Locking screw for holder 11 Fastening screw of holder 12 Holder 13 Laser viewing glasses* 14 Tripod* 15 Serial number
