GEBRUIKSAANWIJZING GTB 815 Wolf Garten

1 Middelste handgreep
2 Telescoopsteel
3 Installing edgen
4 Draadmes
5 Veiligheidsbeugel ter bescherming van de planten
6 In- en uitschakelaar
7 Bovenste handgreep met kabeltrekontlasting
8 A c c u
9 Instelling stand van de steel
10 Draadspoel

DK

1 Midtergreb
2 Teleskopskaft
3 Indstilling kantning
4 Tradkniv
5 Plantebeskyttelsesbjole
6 Strombrytare start-stop
7 Overgrep med kabeltraelkaflastning
8 Ak u
9 Indstilling skafthaelding
10 Trådkassette

FIN

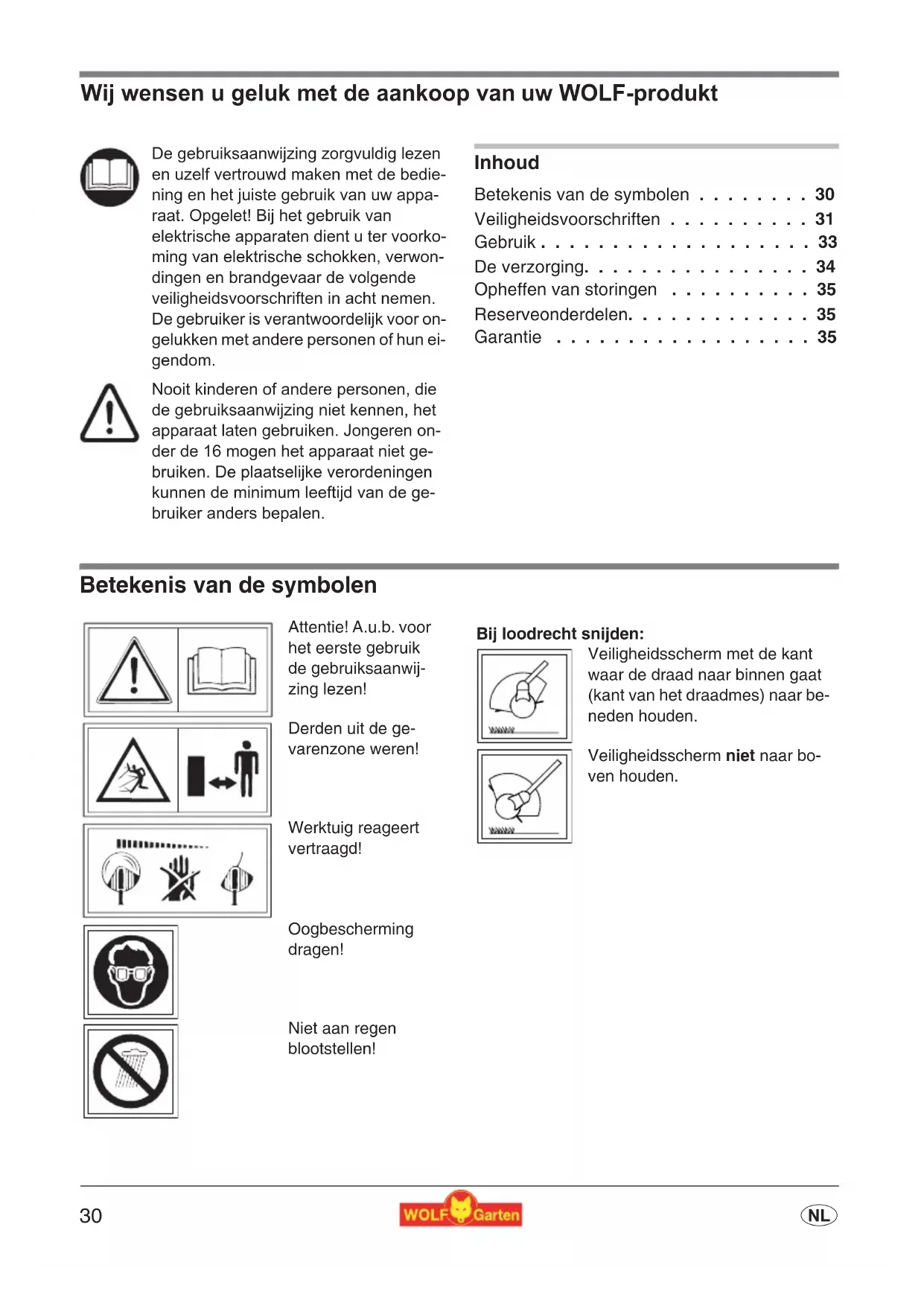

Wij wensen u geluk met de aankoop van uw WOLF-produkt

De gebruiksaanwijzing zorgvuldig lezen en uzelf vertrouwd make met de bedienning en het juiste gebruik van uw apparaat. Opgelet! Bij het gebruik van elektrische apparaten dient u ter voorkoming van elektrische schokken, verwondenen en brandgevaar de volgende veiligheidsvoorschriften in acht nemen. De gebruiker is verantwoordelijk voor ongelukken met andere Personen of hun eigdom.

Nooit kinderen of andere Personen, die de gebruiksaanwijzing nicht kennen, het apparaat lately gebruiken. Jongeren onder de 16 mogen het apparaat Niet gebruiken. Deplaatselijke verordeningen konnen de minimum leeftijd van de gebruiker anders bepalen.

Inhoud

Betekenis van de symbolen 30

Veiligheidsvoorschriften 31

Gebruik 33

Deverzoring. 34

Opheffen van storingen 35

Reserveonderdelen. 35

Garantie 35

Betekenis van de symbolen

Attentie! A.u.b. voor het eerste gebruik de gebruiksaanwijzing lezen!

Derden uit de gevarenzone weren!

Werktuig reageert vertraagd!

Niet aan regen bloootstellen!

Bij loodrecht snijden:

Veiligheidsschem met de kant waar de draad maar binnen gaat (kant van het draadmes)aar beneden honden.

Veiligheidsschemnietnaarboven houden.

Veiligheidsvoorschriften

Algemene aanbevelingen

• Algemene aanbevelingen voor graskanten, zoals Kleinere graskanten en gazonsuit de particuliere sektor. De draadmaier is Niet bestemd voor gebruik in parken, sportvelden en in de landbouw.
• Om verwondingen te voorkomen mag de draadmaier nicht worden gebrukt:
• voor het maaien van struiken en hagen;
• voor het maaien van bloemen;
• voor het verkruimelen van kompost.
• Om veiligheidsredenen mogen kinderen onder de 16JAer en personen die nicht met het apparaat bekend+zijn,de draadmaaier nicht gebruiken.
• Onderbreek het werkken met de machine, wanneer Personen, vooral kinderen of huisdieren in de buurtহ.
• Er mag nicht met het apparaat gewerkt worden als er andere mensen (vooral kinderen) of diearen in de buurt�. U bent voor eventuele verwondingen verantwoordelijk.
• Gebruik de machine alleen bij daglicht of bij een goede kunstmatige verlichting.
• De draadmaier alleen bij droog waar gebruiken en Niet in de regen lately liggen.
• Monteer nooit metalen snij-elementen.

Voor gebruik

• Verwijder takken en andere objekten uit het gazon. Letijdens het gebruik op onregelmatigheden.
• Het apparaat Niet gebruiken als de bescherm-kap of andere onderdelen zwaar beschadigd zichn.
• Om veiligheidsredenen mogen alleen originele onderdelen van de fabrikant gebruikt worden. Let bij het verwangen van de onderdelen op de aanwijzingen.
• Voordat u het apparaat instelt of schoon maakt, eerst het apparaat uitschakelen en de accu verwijderen.

Bij gebruik

Houdt alkijd uw handen en voeten van de snij-voorziening weg, vooral wanner u de motor inschakelt.

Vermijd enig letsel aan elke voorziening, die dient voor het afsnijden van de draadlengte. Na het uittrekken van een neue draad houdt u de machine altijd in de normale werkpositie, voordat deze worden ingeschakeld.
- De draadmaier bij gebruik parallel aan het gazon houden om verwondingsgevaar te voorkomen.
- Altijd een veilige afstand van de draaiende draad innemen.
Ogen beschemen!
Draag geschikte kleding; geen kleding die gemakkelijk beschadigd kan worden. Draag stevige schoenen en beschemuwbenen door het dragen van een lange broek.
Bij het lopen van de ene maar de andere werkplek dient de motor uitgeschakeld te zich.
- Wees vooral voorzichtig bij achteruitlopen.
- Het apparaat bij rustpauzes nicht onbeheerd la-ten liggen. Berg het veilig op.
- De in het apparaat geinstalleerde schakelaars mogen Niet verwijderd worden of door middel van omleidingen uitgeschakeld worden.
- De draadcassette Niet gegen de bodem of de muur latent stoten. Als de draadcassette eenmaal is beschadigd, dan voelt u dit aan vibratie in de handgreep. Wanner het geval is, dan dient de draadmaaier gekontroleerd te worden.

Na het gebruik

• Let op bij het uitschakelen, want de motor loopt nog even door.
  Wachten tot de motor stilstaat.
• Het onderhoud en het reinigen van het apparaat mag alleen met een stilstaande motor gebeuren en indien het apparaat Nieteer op de elektriciteit is geschakeld. Let op, alleen origine WOLF draadcassettes gebruiken. Montageaanwijzigingen opvolgen.
• De draadmaaier mag nicht met stromend water en vooral nicht onder hoge druk gereinigd worden.
• Reparaties mogen alleen door de WOLF officiele werkplaatsen worden UITgevoerd.
• Let erop, dat luchtopeningen nicht zich verstopt.
  Berg de machine nicht op binnen handbereik van kinderen.

Acculader

• De acculader mag uitsluitend in droge ruimtes worden gebruikt.
• De kabelverbinding alleen door trekken aan de stekker verbeken. Indien u aan het kabel zichtrekt, kan het kabel of de stekker worden beschadigd en dan is de elektrische verilgheit Niet meer gewaarborgd.
• Nooit een acculader gebruiken, wanner de kabel, de stekker of de accuschaar zich door invloeden van buitenaf beschadigd zijn. In dit geval de acculader direct maar de zich bijzijnde vakkundige werkplaats voor reparatie brengen.
  Onder geen bedding zich de acculader open makes. Bij een storing de acculader algijd maar een vakkundige werkplaats brengen.
• Gebruik voor het opladen van de accu uitsluitend geschikte acculaders van de firma Wolf-Garten. Bij het gebruik van andere acculaders konnen defecten optreden of kan brand ontstaan.

Batterie

Bij foutieve toepassing kan er vloeistof uit de accu komen. Vermijd contact daarmee. Bij toeallig contact afspoelen met water. Als de vloeistof in de ogen komt, roept u eveneens de hulp van een arts in. Naar buiten komende accuvloeistof kan tot huidirritaties of brandwonden leiden.
Bij het gebruik van een beschadigde.Accupack of bij ondeskundig gebruik hunnen dampen uittreden.Zorg voor toevoer van frisse lucht en zoek een arts op,als klachten optreden.Dedampen hunnen irritaties aan de ademhalingswegenveroorzaken.

Brandgevaar!

Accu's nooit in de omgeving van zuren enlicht ontvlambare materialen laden.
- Accuuitsluitend tussen 10 - 45^ laden. Na sterke belasting accu erst lately afkoelen.

Explosiegevaar!

Apparaat gegenitte en vuur beschermen.
Niet op radiatoren leggen of vrij lang blootstellen aan sterke zonneschijn.

• Apparaat uitsluitend bij een omgeving-stemperatuur:tussen -10^ / m + 45^ gebruiken.

Gevaar voor kortsluiting!

Bij afvalverwijdering, transport of opslag van de accu moet de accu verpakt worden (plastic zak, doos) of moeten de contacten afgeplakt worden.
- De accupack mag nicht geopend worden.

Accu's milieuvriendelijk als afval verwijderen

WOLF-Garten accu's zijn volgens de actuèle stand van de techniek geschikt voor de energievoorziening van elektrische apparaten die onafhankelijk van het stroomnet werken. Li Ion cellen zich schadelijk voor het milieu, als ze met het andere huisvuil worden verwijderd.
WOLF-Garten accu's zich LiIon accumulatoren en moeten waar om als speciaal afval worden verwijderd.Defecte accu's door de vakhandel lately verwijderen. Accu's要去 uit het apparaat verwijderd worden, voordat het apparaat tot schroot verwerkt worden.
WOLF-Garten wil het milieuvriendelijk gedrag van de verbruikers bevorderen. In samenwerking met u en met de WOLF-Garten vakhandelaren garanderen wij voor de terugname en het recyclen van verbruike accu's.

Afvalverwijdering

Afgedankte elektrische apparatuur mag Niet met het huishoudelijk afval meegegeven worden. Recycle apparatuur, accessoires en verpakking op milieuvriendelijk wijze.

Gebruik

Gebruikstijden

Gelieve de specifieke nationale verordeningen in acht te nemen.

Laden

Voor het eerste gebruik moet de accu ca. 2aar opgeladen worden.

• Laadtoestel uitsluitend in droge ruimtes gebruiken!

• Gebruik uitsluitend de originele acculader van de firma WOLF (Art. nr. 7420 068).

• Accuuit de draadmaier halen D

• Acculader aan de netspanning (230 V) aansluiten E (3).
• Accu in de adapter van de acculader steken E (4).

i Aanwijzingen bij de acculader :

• Rode LED (5) brandt: accu worden geladen.
  Groene LED (5) brandt: laadproces is afgesloten.
• Rode LED (5) knippert: Fout

Zelfontlading van de accel!

Verwijder de accuuit de oplader zodra.
deze voledig opgeladen is.

Algemene aanwijzingen bij de accu:

Om te zorgen voor een lange levensduur van de accu moet u de volgende punten inRCTn:

Bij een geringe accuspanning schakelt de draadmaaier automatisch UIT. In dit geval moet de accu opgeladen worden.
- De lithium-ionen-accu要去e en Lange pauze, bijv.oor de opslag in de winter, opgeladen worden.
- Wonneer de accu volkomen leeg is bedraagt de oplaadtijd 2uur.
- De lithium-ionen-accu kan in iedere laadstatus worden geladen en het opla-den kan alsijd worden onderbroken, zonder de accu te schaden (geen memory-effect).

Installingen

De gazontrimmer beschicht over een viervoudig verstelbare werkhoek. Daardoor kunt problematische en moeilijk toegankelijkke plaatsen in de tuin gemakkelijk bereiken.Om de optimale werkpositie in te stellen, moet u a.u.b. de volgende aanwijzingen in ache nemen.

Tijdens de werkzaamheden要去 de snijkoplichtaarvorenzijngebogen.

Werkhoek

Vrij snijden - Werkhoek 1+2 A

Bij het vrij snijden moet men de gazontrimmer in een halve kring voor het lichaamBeen en weer bewegen.

Werkhoek instellen . G

Snijden onder struiken/bij hellende vlakken - Werkhoek 3 B

Werkhoek instellen . G

Edge-functie (loodrecht snijden) - Werkhoek 4 C

De edge-functie maakt het möglichk om de randen van het gazon exact en gemakkelijk te trimmen.

1. Snijkop 90^ draaien . H
2. Werkhoek instellen . G

Beugel ter bescherming van de planten

De veiligheidsbeugel beschermt struiken, bomen en perkplanten 1).Bij het edgen moet de veiligheidsbeugel om het toestel blijven zitten 2

Telescoopsteel en handgreep

Door middel van een telescoopsteel en de middelste handgreep kunt u het toestel aan uw eiglen lichaamsgroote aanpassah K

In -/ uitschakelen (2)

Snijdraadtoevoer L (3)

De snijdraad worden toegevoerd door de tip-automaat. Het draaiende apparaat even gegen een harde ondergrond drukken, bijv. een trottoirtgel (aandrukkracht ca. 3kg ). Daardoor wordt ca. 2,5 cm snijdraad toegevoerd.

Tips voor het trimmen

Hoog gras langzaam en trapsgewijs sijden.
Ukunt de levensduur van uw trimmer verlengen door voor of na elk trimmen de ventilatiesleuven te reinigen en de grasresten aan de onderkant van het toestel te verwijderen.
- Om de volle accucapaciteit te gebruiken maget u de trimmer nicht onnodig in- of uitschaken.

De verzorging

Draadspoel verrangen

Snijgereedschap staat nicht meteen stil! Vóor alle werkzaamheden aan het toestel de stekker uittrekken!

1. Spoelhuis vasthouden, deksel in de richting van de pijl „AUF" (open) draaien en wegemen, lege draadcassette eruit nemen .M
2. Het uiteinde van de draad op de(AP) door het draaddoog steken N).

Daar bij de draad Niet uit de bevestigings-sleuf van de soel losmaken (2).

1. Spoel over de metalen knop schuiven. Aan het uiteinde van de draad trekken, tot de draad uit de bevestigingsleuf van de spoel losraakt O. Let op correcte positie van de draad van de spoel maar het oog
2. Deksel aanbrengen. Eén van de beiden pijl- merktekens要去aar bijaar het oog wijzen P (1). Deksel aandrukken enaar rechts draaien tot deze hoorbaar vastklikt! 2).

Bij het inschakelen worden de draad op werklengthe afgesneden. Apparaat alleen in werkstand inschakelen.

Opheffen van storingen

Probleem Mogeli	ke oorzaak Opheffen door
Tip-automaat functioneert nicht.	• Spoel leeg.	• Zie verwisselen van de draadcassette RQ-FA (7117 081)
	• Verstelmechanisme en doorvoerknop is verstopt.	• Delen met de borstel van vuil reinigen.
	• Draad is afgeb broken en in de cassette teruggetrokken.	• Draadcassette verwijderen en verwol-gens de draad geleidelijk opwinden en verwolgens cassette wee monteren.
	• Draad heeft zichzelf om de spoel vast-geklemd.
	• Draad is om de spoel gesmolten.	• Gesmolten draad verwijderen en ver-volgens de draad weer geleidelijk op-winden en de cassette wee monteren.
Draad breekt te vaak	• Spoel is te droog resp. broos.	• Spoel ca. 24 eer in een bak met water leggen, afdrogen eneer inbouwen.
	• Bij draadcontact met vaststaande objecten, bijv. omheiningen, bomen, enz.	• beschemingsbeugels voor planten gebruiken.

Opgelet! Bij alle overige storingen dient het apparaat bij een WOLF werkplaats aangeboden te worden.

Reserveonderdelen

Bestelnr. Artikelaanduiding Artikelbeschrijving
7117 081 RQ-FA Draadcassette
7130 102 Teleskooppivarsi ja keskikhahva
7420 096 LI-ION POWER Pack 3 Accu
7420 068 Acculader (standaard)
Levering via uw dealer

Garantie

In elk land gelden de garantiebepalingen die door once maatschappij of importeur worden uitgeveven. Storingen aan uw apparaat verhelpen wij kos-teloos in het kader van de garantie, indien een materiaal- of Produktiefout hiervan de oorzaak is. Neem voor een reparatie binnen de garantietermijn contact op met uw leverancier of de dichtstbij-zijnde vestiging.
