Tekniset tiedot	Wolf Garten GTB 815 sähköinen ruohotrimmeri, teho 800 W, leikkuuleveys 30 cm, paino 3,5 kg.
Leikkuutyyppi	Nailonlanka, puoliksi automaattinen leikkausjärjestelmä.
Käyttö	Erinomainen pienille ja keskisuurille alueille, reunojen ja viheralueiden hoitoon.
Huolto	Tarkista säännöllisesti nailonlangan kunto, puhdista kotelo käytön jälkeen, säilytä kuivassa paikassa.
Turvallisuus	Käytä suojalaseja, älä käytä sateella, noudata käyttöohjeen turvallisuusohjeita.
Yleiset tiedot	2 vuoden takuu, jälkimarkkinointipalvelu saatavilla, varaosat saatavilla.

Usein kysytyt kysymykset - GTB 815 Wolf Garten

Kuinka käynnistän Wolf Garten GTB 815 ruohotrimmerin?

Käynnistääksesi trimmerin varmista, että akku on kunnolla ladattu, ja paina sitten käynnistyspainiketta samalla kun pidät liipaisinta painettuna.

Kuinka pitkä on Wolf Garten GTB 815:n akun kesto?

Akun kesto riippuu käytöstä, mutta yleensä se voi kestää jopa 45 minuuttia jatkuvaa käyttöä.

Kuinka säädän leikkauspituutta?

Voit säätää leikkauspituutta käyttämällä trimmerin kahvassa olevaa säätömekanismia.

Mitä teen, jos leikkauslanka katkeaa?

Jos leikkauslanka katkeaa, sammuta laite, poista suojakansi ja vaihda lanka uuteen ohjeiden mukaisesti.

Kuinka huollan Wolf Garten GTB 815:n?

Huollon osalta puhdista säännöllisesti leikkauspää, tarkista akun taso ja voitele liikkuvat osat tarvittaessa.

Mikä on Wolf Garten GTB 815:n leikkuuleveys?

Wolf Garten GTB 815:n leikkuuleveys on 30 cm.

Sopiiko Wolf Garten GTB 815 rinteisiin?

Kyllä, Wolf Garten GTB 815 on suunniteltu käytettäväksi rinteillä, mutta sitä suositellaan käytettäväksi varoen.

Mistä tiedän, milloin akku tarvitsee latausta?

Trimmerissä on akun merkkivalo, joka ilmoittaa, kun akku on heikko ja tarvitsee latausta.

Voiko trimmeriä käyttää sateella?

Wolf Garten GTB 815:n käyttöä sateella ei suositella sähköiskun tai laitteen vaurioitumisen välttämiseksi.

Mistä löydän varaosia Wolf Garten GTB 815:lle?

Varaosia voi tilata valtuutettujen Wolf Garten -jälleenmyyjien kautta tai heidän viralliselta verkkosivustoltaan.

KÄYTTÖOHJE GTB 815 Wolf Garten

1 Keskikahva
2 Teleskooppivarsi
3 Reunanleikkuuasento
4 Lanka
5 Suokaari
6 Virtakytkin
7 Ylakahva ja vedonpoistin
8 Akku
9 Varren kallistuksensaatö
10 Lankakasetti

N

1 Midthandtak
2 Teleskopstang
3 Kantinnstilling
4 Tradkniv
5 Bøyle for beskyttelse av planter
6 Bry t e r
7 Overste handtak med kabelstrekkavlastning
8 Akku
9 Innstilling av stanghelning
10 Trådkassett

S

1 Mithhandtag

2 Teleskopskaft

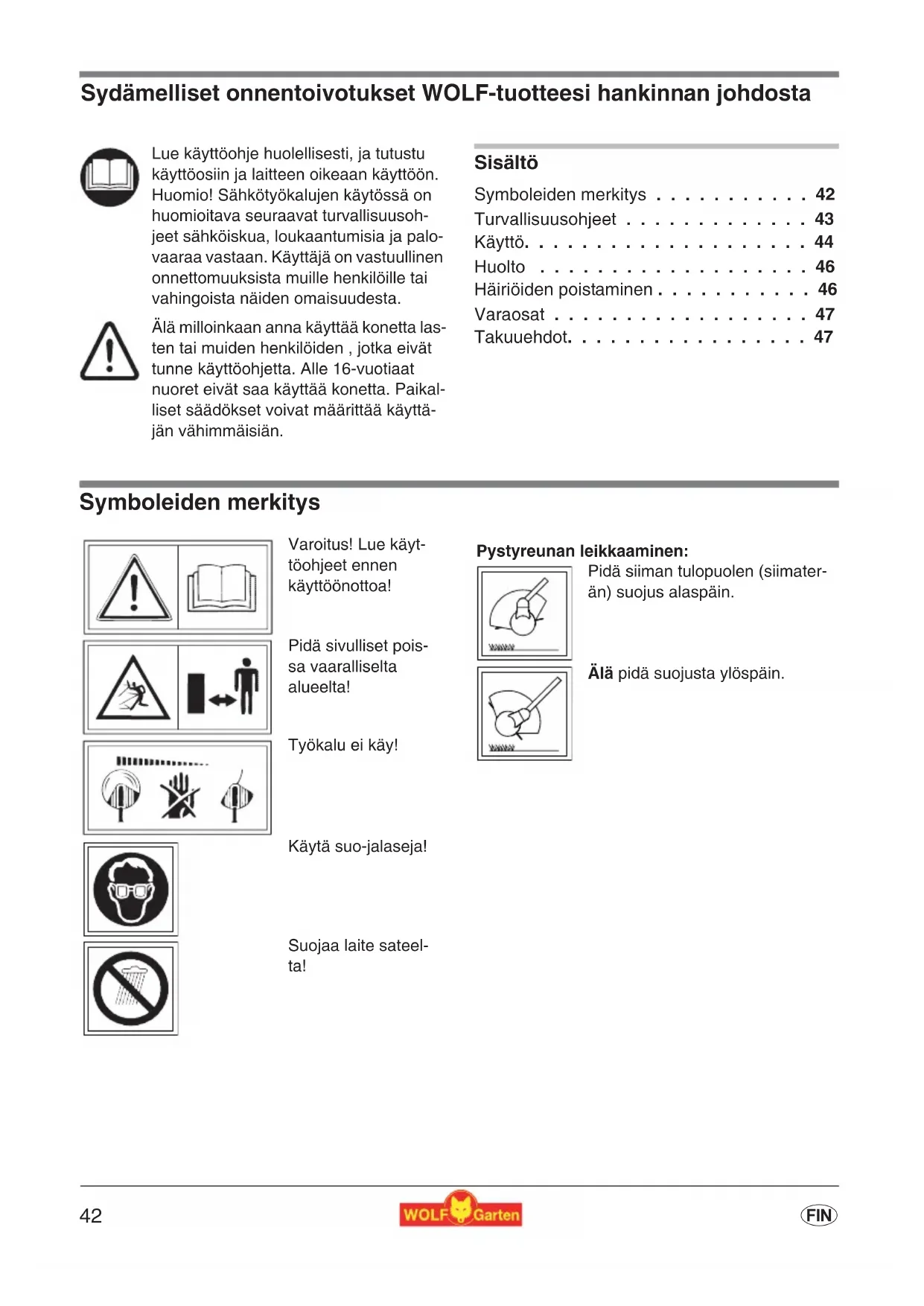

Sydämelliset onnentoivotukset WOLF-tuotteesi hankinnan johdosta

Lue käytöohje huolellisesti, ja tutustu käytöosiin ja laitteen oikeaan käytöön. Huomio! Sahkötyokalujen käytössa on huomioitava seuraavat turvallisuusohjeet sahköiskua, loukaantumisia ja palovaaraa vastaan. Käytäja on vastuullinen onnettomuksista muille henkilöille tai vahingoista näiden omaisuudesta.

Alä milloinkaan anna käyttaa konetta lasten tai muiden henkilöiden, jotka eivat tunne käyttoohjetta. Alle 16-vuotiaat nuoret eivat saa käyttaa konetta. Paikalliset saadokset voivat maärittaa käyttajan vahimmäisian.

Sisaltö

Symboleiden merkitys 42

Turvallisuusohjeet 43

Käytö. 44

Huolto 46

Häiriöiden poistaminen 46

Varaosat 47

Takuuehdot. 47

Symboleiden merkitys

Varoitus! Lue käytöohjeet ennen käytöönotto!

Pida sivulliset poissa vaaralliselta alueelta!

Tyokalu ei kay!

Käytä suo-jalaseja!

Suojaa laite sateelta!

Pystyreunan leukkaaminen:

Pida siiman tulopuolen (siimaterän) suojus alaspain.

Alä pidä suojusta ylospän.

Turvallisuusohjeet

Yleistä

• Trimmeri solvetuu ertyisen hyvin nurmikon reunojen ja pienten nurmikkoalueiden leikkaa-miseen kotipuutarhoissa. Trimmeria ei saisi kayttä yleisissä puutarhoissa, urheilukentillä, kaduilla tms. eikä maa- jaa metsataloudessa.
• Onnettomusvaaran vuoksi trimmeria ei saa käyttaa:
• pensaiden ja pensasaitojen leikkaamiseen;
• kukkien leikkaamiseen;
  puutarhajatteiden paloitteluun komostointia varten.
• Turvallisuussyista trimmeria eivat saa kayttaa alle 17-vuotiaat eivatkä kayttoon perehymattomathenkilot.
  Keskeytä koneen käytö. jos ihmisia (erityisesti lapsia) tai kotielämä tulee sen lahistolle.
  Varmista, ettei työskentelyvalueen valittomassä lajeisyydessä ole ihmisä (varsinkaan lapssa) eikä eläimiä. Olet vastuussa vahingoista.
• Käytä työkalua ainoastaan silloin kun nakyvyys on hyvä.
  Käytä konetta vain paivänvalossa tai hyvüssa keinovalaistukssessa.
  Käytä maadoitettua virtalähdettä.
• Alä asenna milloinkaan metallisis leikkuuelementtejä.

Ennen käyttoa

• Ennen kein käynnistät trimmerin, poista lei-kattavalta alueelta marut, rautalanka jne. Varo leikatessasi nurmikolla olevia vieraita esineita.
  Laitetta ei saa kayttä, jos turvalaite tai suojus on vaurioitunut.
  Turvallisuussyista laitteessa saa kayttaa vain alkuperaisia tai valmistajan hyväksymia varaosia. Muista noudattaa asennusohjeita!
• Katkaise virta ja poista akku ennen laitteen saatamista tai puhdistamista.

Työskently

• Pidä kädet ja jalkaterät etäällä leikkausterista etenkin silloin, kun kytket moottorin toimintaan.

• Varo loukkaamasta itseasi siiman pituuden saa-tavaan leikkausvarustukseen. Kun olet vetanyt uuden siman ulos, pidä konetta aina normalissa tyoskentelyasennossa, ennen kuin kytekt sen paalle.
  Kun trimmeri kaynnistetaan, on sen pohja turvallisuussyista assetettava nurmikkoa vasten.

• Alä pistä kasiäsi pyörivän siiman lahelle.
  Käytä silmäsuojuksia!
  Käytä trimmerillä käyttaessä iina työhon soveltuvia vaatteita ja tukevia jalkineita.
  Katkaise virta trimmerista ennen kuin kannat sen seuraavaan tyoskentelypisteeseen.
  Kun kuljet taaksepain, varo kompastumista!
• Alä jatä trimmeriä ilman valvontaa. Säilytä sitä turvallisesti.
  Laitteseen asennettuja katkaisimia ei saa irrottae iika ohittaa esim. teippamalla katkaisin kahyaan.
• Alä anna siimakelan osua maahan tai reunamiin. Jos siimakelaan osuu voimakas isku, kahva alkaa tärista. Jos nain kay, trimmeri on vietävar korjaamoon tarkistettavaksi

Käytön jälkeen

Huomio: Katkaistuasi virran trimmerista leikkuri ei pysahdy heti.
- Odota aina, etta leikkuri pysahtyy.
- Katkaise virta ja irrota laite päävirtalahteestä ennen kuin tarkstat tai puhdistat laitetta tai irrotat siitä turvalaitetta tai siimakelan. Kaytä vain alkuperäisia WOLF-siimakeloja ja noudata asennusohjeita.
Leikkuuterää ei saisi puhdistaa juoksevalla vedellä eikä painepesurilla.
Viallsta Iaitetta saa korjata vain valtuutettu korjaamo tai valmistaja.
Huolehdi siitä, ettei ilma-aukoissa ole epapuhtauksia.
- Alä sailytä konetta milloinkaan lasten ulottuvila.

Latauslaite

• Latauslaitetta saa käytäa vain kuivissa tiloissa.

• Irrota johto vain pistokkeesta vetamalla. Johdosta vetaminen voi vauroittaa johtoa ja pistoketta, joloin laite ei ena ole sahkoturvallinen.

• Alä käytä latauslaitetta, jos johto, pistoke tai laite vauroitunut. Toimita laite lahimpään valtuutettuun huoltolikkeeseen.
• Alä avaa latauslaitetta itse. Jos laitteessa on toimintahäiriö, vie se huoltolikkeeseen.
  Käytä akun lataamiseen vain sopivia Wolf-Garten-latauslaitteita. Muiden latauslaitteiden käytämisestä voi aiheutua vikoja tai tulipalo.

Akku

• Akusta voi värän käytettäessä vuotaa nestettä. Välta koskettamasta sitä. Jos kosketat vahingossa, huuhtele vedellä. Jos nestettä joutuu silmiin, hakeudu läkärin. Akusta vuotava;neste voi arsyttä tai polttaa ihoa.
  Vaurioituneesta tai vaarin kasileltavakusta voi purkautua hoyryja. Mene raittiiseen ilmaan, ja hakeudu laakariin, jos sinulla on oireita. Hoyryt voivat arsyttaa hengitysteita.

Tulipalon vaara!

• Alā lataa akkuja happojen ja helposti sytyvien materiaalien lahellä.
  Lataa akkua vain 10 - 45^ lampotilassa. Anna voimakkaasti kuormitetun akunjähtyä ensin.

Rajahdsvaara!

• Suojaa laite kuumuudelta ja tulelta.
• Alä aseta lampöpatterien paallee tai jatapitkäksi aikaa voimakkaaseen auringonpaisteeseen.
• Kayta laitetta vain ympariston lampoti-lassa -10°C .. +45°C.

Oikosulun vaara!

Kun havitat, kuljetat tai varastroit akun, pakkaa se (muovipussiin, laatakkoon) tai suojaa liittimet teipillä.
- Akkua ei saa avata.

Ota ympäristo huomioon akkuja havitettaessä

WOLF-Garten akut soveltuvat erinomaisesti sahkoverkostarippumattomiin sahkolaitteisiin. Li-ion-akut ovat ymparistolle Haitallisia, jos ne havitetaan kottalousjatteen mukana.
WOLF-Garten akut ovat li-ionakkuja ja siten ongelmajatetta. Toimita vialiset akut tuotteen myyneeseen likkeeseen tai muuhun vastaanottopisteseen. Akut on pointettava lait-teesta ennen sen romuttamista.
WOLF-Garten haluaa edistäa kuluttajien ympäriston huomioivaa toimintaa. Yhteistyössä sinun ja WOLF-Garten jalleenmyyjen kanssa takaamme käytetyjen akkujen vastaanoton ja kierrätyksen.

Jatteenpoisto

Alā havita elektronisia laitteita kotitalousjätteen mukana. Kierrata elektroniset tavarat, osat ja pakkausmateri-aalit ympäristöystävällisesti.

Käytto

Käytöajat

Noudata mahdollisia paikallisia rajoituksa.

Lataaminen

Akkua on ladattava noin 2 tuntia ennen ensimmäistä käyttoä.

Käytä vain alkuperäista WOLF-latauslaitetta (osanro 7420 068) !
Huomio! Käytä latauslaitetta vain kuivissa tiloissa!

1. Poista aukku ruohotrimmerista .. D
2. Liitä akku verkkojännitteeseen (230 V) (3E
3. Työnnä akku latauslaitteen adaptereriin (4E

Latauslaitteen käytöohjeita.

Punainen LED (5) palaa: akku latautuu.
Vihrea LED (5) palaa: lataaminen on paattynyt.
Punainen LED (5) vilkkuu: Virhe

Itsepurkautuva akku!

Poista akku laturista kun se on latautunut tayteen.

Akun käsittelyohjeita:

Akku toimii pitkään, kun otat seuraavat seikat huomioon:

Pensasaksien virta katkeaa automaatti- sessi, kun akun jannite on pieni. Akku on ladattavat taloin.
Lithium-ioniakku on ladattava ennen pitkiä taukoja, esim. ennen talvivarastointia.
Täysin purkautuneen akun lataaminen kestää 2 tuntia.
Lithium-ioniakun voi ladata varaustilasta riippumatta, ja lataamisen voi keskeyttä milloin hyvansa vahingoittamatta akkua (ei muisti-ilmiotä).

Saataminen

Trimmerin voi saataa helposti neljaan eri kulmaan. Puutarhan ongelmalliset ja vaikeapäasyisetkin paikat saa leikattu helposti.Työasento on optimaalinen, kun huomiot seuraavat seikat.

Leikkuupaan on oltava tyoskenneltäessä hieman kallellaan eteenpän.

Tyokulma

Vapaa leikkaaminen - Tyokulma 1+2 A

Liikuta trimmeria talloin puolikaressa edessasi.

Saa dtyokulma . G

Leikkaaminen pensaiden alta / rinteissä - Työkulma 3 B

Saada tyokulma . G

Reunojen leikkaaminen (edge-toiminto) - Tyokulma 4 C

Tämä toiminto mahdollistaa nurmikoiden reunojen tarkan ja mukavan leikkaamisen.

Kaannäleikkuupaata 90^ . H
Saaada tyokulma . G

Suojakaari

Suojakaari suojaa pensaita, puita ja sipulikasveja L (1). Reunoja leikattaessa suojakaari on siirrettävä L (2).

Teleskooppivarsi ja keskikhva

Laitteen voi sovitta teleskooppivarta ja keskikh-vaa saatamalla kayttajan pituuden mukaan J K.

Käynistäminen/pysäytäminen F (2)

Siiman saataminen 13

Siimaa saadetaaan painokatkaisimen avulla. Paina kaynnissä olevaa laitetta kevyesti kovalle alustalle, esim. kivilaatan paallä (n. 3 kg: n voimalla). Laiteesta tulee esiinautomaattisesti n. 2,5 cm siimaa.

Käytövihjeita

Leikkaa pitkä ruoho hitaasti ja useassa vaiheessa.
- Trimmeri kestä piktään, kun poistaa ruohonjäänteen tuuletusaukoista ja laitteen alta ennen käyttoä.
Akusta saa tayden tehon, kun laitetta eikaynnista ja pysaytarapeettomasti.

Huolto

Lankakasetin vaihtaminen

Leikkuulaite jatkaa pyörimistä virran kat-kettua! Poista aina akku ensin laitteesta!

1. Ota kiini kelasta, käänä kanta auki „AUF“ nuolen osoittamaan suuntaan ja irrota se, irrota tyhja siimarulla M
2. Syotä siiman pää uudesta kelasta siimanlukittsimen lvävitse; alä lóysää kelan pidatinurastatulevaa simaa. M1) + (2)
3. Laita kela metallin yli. Vedä siiman paatta kunnes siima kulkee vapaasti kelan pidatinurasta.

Ohje:

Varmista,etta siiman asento kelasta siiman-lukitsimeen on oikea O

1. Asenna kansi paikoilleen. Toisen nuolikuvion on osoitetava siimanlukitsinta. Paina kanta alaspain ja kaannä oikealle, kunnes kuuluu likitusäani 1) + (2)

Kun laite kytketaan paalle, siima leikkautuu kayttopituuteen. Kaynnista laite vain sen ollessa kayttoasennossa.

Häiriöden poistaminen

Ongelma Mahdol	inen syyt Korjaus
Siimansäätökat-kaisin ei toimi.	• Kela on tyhää. • Asenna uusi kela. RQ-FA (7117 081)
	• Kelan käytökoneistossa on likaa. • Puhödista osat harjalla.
	• Siima on juuttunut kelan sisälle.	• Irrota kela, tarkista siiman kireys ja aseta kela normalalisti paikoilteen.
	• Siima on sulanut ja tarttunut kelan seinämään kuumuudesta.	• Poista sulanut siiman osa, tarkista si-iman kireys ja aseta kela normalalisti paikoilteen.
Siima katkeaa li-ian usein.	• Puola on liian kuiva tai hauras.	• Pane puola noin 24 tunniksi vesiastiaan, anna kuivua ja asenna takaisin.
	• Siima osuu kiinteisiin kohteisiin, esim. ai-toihin, puihin jne.	• Käytä kasvinsuojakaarta.

Huom: Kaikissa muissa ongelmissa on kännyttävaltuutetun korjaajan puoleen.

Varaosat

Tilausnummer Artikkelin nimi Artikkelin kuvaus
7117 081 RQ-FA Nailonsiimakela
7130 102 Suojakaari
7420 096 LI-ION POWER Pack 3 Akku
7420 068 Latauslaite (vakio)
Tilaukset koneen myyneestä liikkeestä

Takuuehdot

Takuu kattaa materiaali - ja valmistevikojen osalta varaosat ja työn. Takuuaika ostopäivästa lukien: 2 vuotta. Takuu ei korvaa, jos vika on aiheutunut virheellisestä käytösta tai huollosta. Takuutapauksissa on otettava yhteys myyjälikkeeseen tai valtuutettuun huoltolikkeeseen.
