BEDIENUNGSANLEITUNG GTB 815 Wolf Garten

1Mittelgriff 2 Teleskopstiel 3 Einstellung Senkrechtschnitt 4 Fadenmesser 5 Pflanzenschutzbügel 6 Ein -/Ausschalter 7 Obergriff mit Kabelzugentlastung 8 Akku 9 Einstellung Stielneigung 10 Fadenkassette

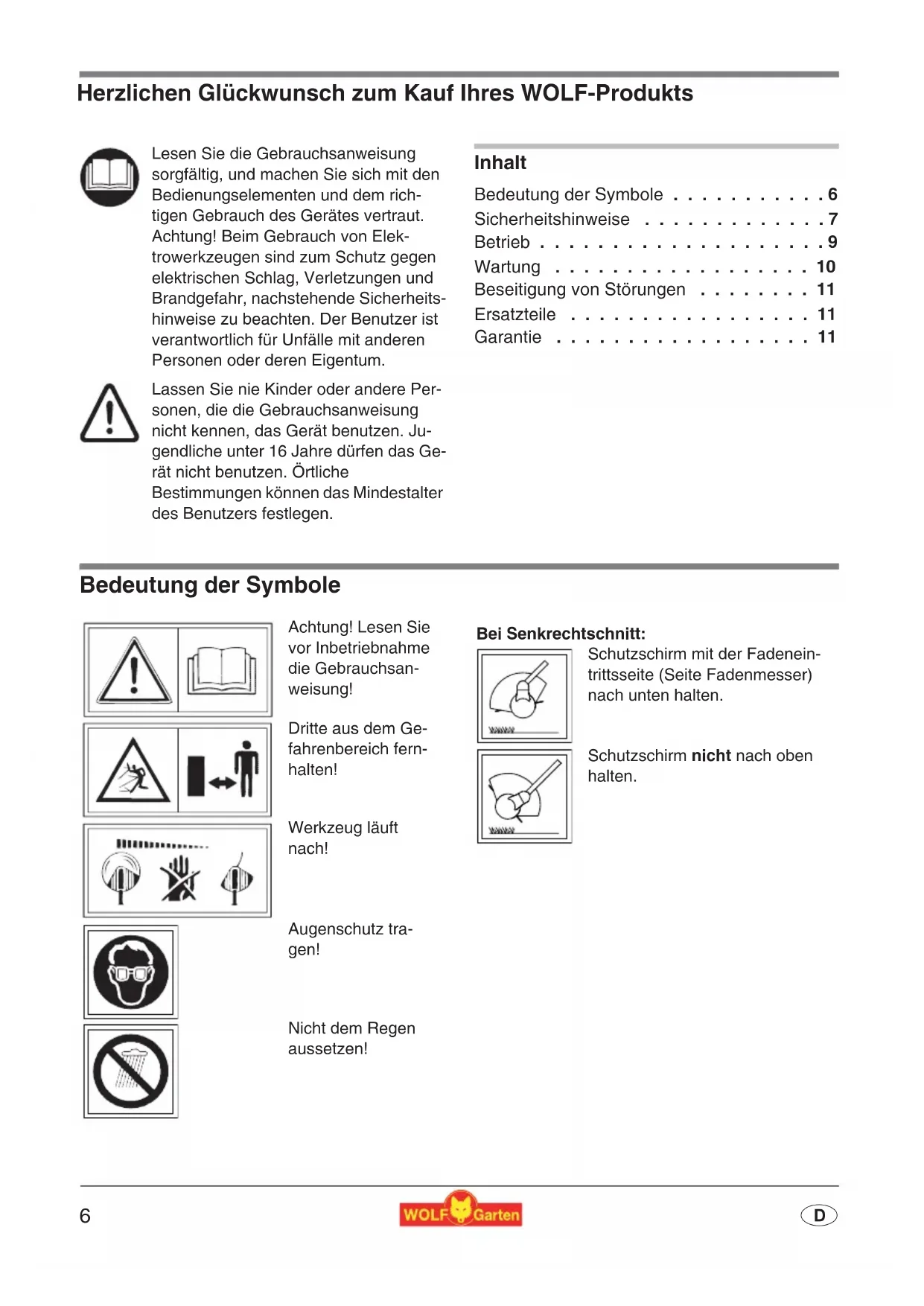

• D Herzlichen Glückwunsch zum Kauf Ihres WOLF-Produkts Inhalt Bedeutung der Symbole p. 6
• Sicherheitshinweise p. 7
• Betrieb p. 9
• Wartung p. 10
• Beseitigung von Störungen p. 11
• Ersatzteile p. 11
• Garantie Bedeutung der Symbole Lesen Sie die Gebrauchsanweisung sorgfältig, und machen Sie sich mit den Bedienungselementen und dem rich- tigen Gebrauch des Gerätes vertraut. Achtung! Beim Gebrauch von Elek- trowerkzeugen sind zum Schutz gegen elektrischen Schlag, Verletzungen und Brandgefahr, nachstehende Sicherheits- hinweise zu beachten. Der Benutzer ist verantwortlich für Unfälle mit anderen Personen oder deren Eigentum. Lassen Sie nie Kinder oder andere Per- sonen, die die Gebrauchsanweisung nicht kennen, das Gerät benutzen. Ju- gendliche unter 16 Jahre dürfen das Ge- rät nicht benutzen. Örtliche Bestimmungen können das Mindestalter des Benutzers festlegen. Achtung! Lesen Sie vor Inbetriebnahme die Gebrauchsan- weisung! Dritte aus dem Ge- fahrenbereich fern- halten! Werkzeug läuft nach! Augenschutz tra- gen! Nicht dem Regen aussetzen! Bei Senkrechtschnitt: Schutzschirm mit der Fadenein- trittsseite (Seite Fadenmesser) nach unten halten. Schutzschirm nicht nach oben halten. Originalbetriebsanleitung7 p. 11

Sicherheitshinweise Allgemeine Hinweise

Dieser Rasenkantentrimmer ist für die Pflege von Rasenkanten sowie kleineren Gras- und Rasenflä- chen im privaten Bereich vorgesehen. Dieser Trimmer sollte nicht in öffentlichen Anlagen, Parks, Sportstätten, an Straßen usw. sowie in der Land- und Forstwirtschaft eingesetzt werden. z Wegen körperlicher Gefährdung des Benut- zers darf der Rasentrimmer nicht gebraucht werden: – zum Trimmen von Büschen, Hecken und Sträuchern; – zum Schneiden von Blumen;

zum Zerkleinern im Sinne der Kompostie- rung. z Aus Sicherheitsgründen dürfen Jugendliche unter 16 Jahren sowie Personen, die mit der Handhabung nicht vertraut sind, diesen Ra- sentrimmer nicht benutzen.

Das Gerät darf nicht in Betrieb genommen wer- den, wenn sich Personen (insbesondere Kinder) oder Tiere in unmittelbarer Nähe befinden; Sie sind für die Schäden verantwortlich. z Unterbrechen Sie den Gebrauch der Maschi- ne, wenn Personen, vor allem Kinder oder Haustiere in der Nähe sind. z Benutzen Sie die Maschine nur bei Tageslicht oder guter künstlicher Beleuchtung. z Den Trimmer nur bei trockenem Wetter benut- zen und nicht im Regen liegenlassen. z Montieren Sie nie metallische Schneidele- mente. Vor dem Einsatz z Säubern Sie den Rasen von Fremdkörpern wie Äste, Steine, Draht usw. Achten Sie auch während des Trimmens auf Fremdkörper. z Benutzen Sie niemals ein Gerät mit beschä- digten Schutzeinrichtungen oder Abdeckun- gen. z Aus Sicherheitsgründen sind nur Originaler- satzteile oder vom Hersteller freigegebene Teile zu verwenden. Beim Austausch Einbau- hinweise beachten! z Vor dem Einstellen oder Säubern des Gerätes das Gerät ausschalten und den Akku entfer- nen. Beim Arbeiten z Halten Sie immer Hände und Füße von der Schneideinrichtung entfernt, vor allem, wenn Sie den Motor einschalten. z Seien Sie vorsichtig gegen Verletzungen an jede Einrichtung, die zum Abschneiden der Fadenlänge dient. Nach dem Herausziehen eines neuen Fadens halten Sie die Maschine immer in ihrer normalen Arbeitsposition, bevor sie eingeschaltet wird. z Den Rasentrimmer beim Einschalten parallel zum Rasen halten, da sonst Verletzungsge- fahr gegeben ist. z Auch beim Arbeiten Sicherheitsabstand zum rotierenden Faden einnehmen. Nicht in den rotierenden Faden greifen. z Tragen Sie immer geeignete Arbeitskleidung; keine weite Kleidung etc. die vom Schneid- werkzeug erfasst werden kann. Festes Schuh- werk! Schützen Sie auch Ihre Beine (z. B. durch lange Hosen). z Augenschutz tragen! z Beim Transport zu den einzelnen Arbeitsstel- len, ist der Motor abzustellen. z Üben Sie besondere Vorsicht beim Rück- wärtsgehen. Stolpergefahr! z Bei Arbeitsunterbrechungen lassen Sie den Trimmer nie unbeaufsichtigt liegen. Bitte an einem sicheren Ort aufbewahren. z Die am Gerät installierten Schalteinrichtungen dürfen nicht entfernt oder überbrückt werden (z. B. durch Anbinden des Tastschalters am Griff). z Die Fadenbox nicht auf den Boden stoßen und nicht an Mauerkanten anschlagen. Hat die Fa- denbox einmal einen starken Stoß erlitten, ist auf eine verstärkte Vibration am Griff zu ach- ten. Wenn dies der Fall ist, muss das Gerät von einer Kundendienstwerkstatt überprüft werden.8

Nach dem Arbeiten z Beim Abstellen: Achtung, Gefahr! Schneid- werkzeug läuft nach! z Immer den Stillstand des Schneidwerkzeuges abwarten. z Wartungs- und Reinigungsarbeiten am Gerät, sowie das Abnehmen der Schutzeinrich- tungen oder der Austausch der Fadenkasset- te, dürfen nur bei stillgesetztem Motor und abgeschaltetem Schneidwerkzeug und nur, wenn der Akku abgezogen ist, vorgenommen werden. Nur Original-WOLF-Fadenkassetten verwenden, Einbauhinweise beachten! z Der Fadenschneider darf nicht mit fließendem Wasser, insbesondere nicht unter Hochdruck gereinigt werden. z Reparaturen am Gerät dürfen nur von WOLF- Service-Stationen und autorisierten Werkstät- ten vorgenommen werden. z Achten Sie darauf, dass Luftöffnungen frei von Verschmutzungen sind. z Lagern Sie die Maschine nicht in Reichweite von Kindern. Ladegerät z Das Ladegerät darf nur in trockenen Räumen verwendet werden. z Trennen Sie Kabelverbindungen nur durch Ziehen am Stecker. Ziehen am Kabel könnte Kabel und Stecker beschädigen und die elek- trische Sicherheit wäre nicht mehr gewährleis- tet. z Benutzen Sie niemals das Ladegerät, wenn Kabel, Stecker oder das Gerät selbst durch äußerliche Einwirkungen beschädigt sind. Bringen Sie das Ladegerät zur nächsten Fach- werkstatt. z Öffnen Sie auf keinen Fall das Ladegerät. Bringen Sie es im Fall einer Störung in eine Fachwerkstatt. z Verwenden Sie zum Aufladen des Akku nur geeignete Wolf-Garten Ladegeräte. Bei Ver- wendung anderer Ladegeräte können Defekte auftreten oder ein Brand ausgelöst werden. Akkus z Bei falscher Anwendung kann Flüssigkeit aus dem Akku austreten. Vermeiden Sie den Kon- takt damit. Bei zufälligem Kontakt mit Wasser abspülen. Wenn die Flüssigkeit in die Augen kommt, nehmen Sie zusätzlich ärztliche Hilfe in Anspruch. Austretende Akkuflüssigkeit kann zu Hautreizungen oder Verbrennungen füh- ren. z Bei beschädigtem und unsachgemäßem Ge- brauch des Akku-Packs können Dämpfe aus- treten. Führen Sie Frischluft zu und suchen Sie bei Beschwerden einen Arzt auf. Die Dämpfe können die Atemwege reizen. 1 Brandgefahr! z Akkus nie in Umgebung von Säuren und leicht entflammbaren Materialien laden. z Akku nur zwischen 10 bis 45 °C laden. Nach starker Belastung Akku erst ab- kühlen lassen. 1 Explosionsgefahr! z Akkurasentrimmer vor Hitze und Feuer schützen. z Nicht längerer Zeit starker Sonnenein- strahlung aussetzen. z Akkurasentrimmer nur in einer Umge- bungstemperatur zwischen -10 °C bis + 45 °C verwenden. 1 Kurzschlussgefahr! z Bei Entsorgung, Transport oder Lage- rung muss der Akku verpackt werden (Plastiktüte, Schachtel) oder die Kon- takte müssen abgeklebt sein. z Der Akku-Pack darf nicht geöffnet wer- den.9

Akkus umweltgerecht entsorgen Entsorgung Betrieb Betriebszeiten z Bitte regionale Vorschriften beachten.z Erfragen Sie die Betriebszeiten bei Ihrer ört-lichen Ordnungsbehörde. Laden

Vor dem ersten Gebrauch muss der Akku ca. 2 Stunden aufgeladen werden.z Nur Original WOLF Ladegerät (Teil-Nr. 7420 068) verwenden!z Ladegerät nur in trockenen Räumen an-wenden!1. Akku aus dem Rasentrimmer nehmen .2. Ladegerät an Netzspannung (230 V ~) an-schließen (3).3. Akku in Adapter von Ladegerät (4) einste-cken. 3 Hinweise zum Ladegerät: z rote LED (5) zeigt Ladevorgang an.z grüne LED (5) zeigt an, dass der Ladev-organg abgeschlossen ist.z rote blinkende LED (5) zeigt Fehler an. 1 Selbstentladung der Akkus! Entnehmen Sie den Akku aus dem Ladege-rät, sobald er voll geladen ist. 3 Allgemeine Hinweise zum Akku: Im Interesse einer langen Lebensdauer des Akku, sollten Sie folgende Punkte beachten:z Bei geringer Akku-Spannung schaltet der Rasentrimmer automatisch ab. In diesem Fall muss der Akku geladen wer- den.

Der Lithium-Ionen-Akku muss vor langen Pausen z. B. vor der Lagerung im Winter aufgeladen werden. Die Ladezeit beträgt bei vollständig entla-denem Akku 2 Stunden. Der Lithium-Ionen-Akku kann in jedem La-dezustand geladen werden und die Ladung kann jederzeit unterbrochen werden, ohne dem Akku zu schaden (kein Memory-Ef-fekt).z WOLF-Garten Akkus sind nach aktuellem Stand der Technik zur Energieversorgung strom-netzunabhängiger Elektroge-räte am besten geeignet. Li-Ion-Zellen sind umweltschäd-lich, wenn Sie mit anderem Hausmüll entsorgt werden.z WOLF-Garten Akkus sind Li-Ion Akkumulatoren und daher entsorgungspflichtig. Defekte Akkus vom Fachhandel entsor-gen lassen. Akkus müssen aus dem Gerät entfernt werden, bevor es verschrottet wird.z WOLF-Garten möchte das um-weltfreundliche Verhalten der Verbraucher fördern. In Zu-sammenarbeit mit Ihnen und den WOLF-Garten Fachhänd-lern garantieren wir die Rück-nahme und die Wiederaufbereitung ver-brauchter Akkus.Elektrogeräte gehören nicht in den Hausmüll. Gerät, Zubehör und Ver-packung einer umweltfreundlichen Wiederverwertung zuführen.

Einstellungen Der Rasentrimmer verfügt über einen 4-fach ver-stellbaren Arbeitswinkel. Dadurch können Sie pro-blematische und schwer zugängliche Stellen im Garten bequem erreichen. Um die optimale Ar-beitsposition einzustellen, sollten Sie bitte die fol-genden Hinweise beachten. 3 Während des Arbeitens sollte der Schneidkopf leicht nach vorne geneigt sein. Arbeitswinkel Freischneiden - Arbeitswinkel 1 und 2 Beim Freischneiden sollte man den Rasentrimmer halbkreisförmig vor dem Körper schwingen.z Arbeitswinkel einstellen .Schneiden unter Sträuchern / an Abhängen - Arbeitswinkel 3 z Arbeitswinkel einstellen .Edge-Funktion (Senkrechtschnitt) - Arbeitswinkel 4 Die Edge-Funktion ermöglicht es, ein präzises und bequemes Trimmen entlang der Rasenkante.1. Schneidkopf um 90° drehen .2. Arbeitswinkel einstellen . Pflanzenschutzbügel Der Pflanzenschutzbügel schützt Sträucher, Bäu-me und Beetpflanzen (1). Beim Edgen muss der Pflanzenschutzbügel umgesteckt bleiben (2). Teleskopstiel und Handgriff Mittels Teleskopstiel und Mittelgriff, wird das Gerät auf Körpergröße angepasst . Ein -/ Ausschalten (2) Fadennachstellung (3) Die Fadennachstellung erfolgt durch Tipp-Auto-matik. Das laufende Gerät auf festen Untergrund, z. B. Gehwegplatten kurz auftippen (Anpressdruck ca. 3 kg). Dadurch werden automatisch ca. 2,5 cm Schneidfaden nachgeführt. 3 Tipps zum Trimmen z Höheres Gras langsam und stufenweise schneiden.z Sie erhöhen die Lebensdauer Ihres Trimmers, wenn Sie vor oder nach je-dem Trimmen, die Lüftungsschlitze reini-gen und die Unterseite des Gerätes von Grasresten säubern.z Um die volle Akkukapazität zu nutzen, sollten Sie den Rasentrimmer nicht un-nötig oft ein,- bzw. ausschalten. Wartung Fadenkassette austauschen 1 Schneidwerkzeug läuft nach! Vor allen Arbeiten am Gerät Akku entfernen!1. Spulengehäuse festhalten, Deckel in Pfeilrich-tung “AUF” drehen und abnehmen, leere Fa-denkassette entnehmen .2. Das Fadenende der neuen Fadenkassette durch die Fadennöse stecken (1). 3 Während des Vorgangs darf der Faden nicht aus dem Halteschlitz der Faden-kassette gelöst werden (2).3. Fadenkassette über den Metallknopf schieben . Am Fadenende ziehen, bis sich der Fa-den aus dem Haltschlitz der Fadenkassette löst. 3 Achten Sie darauf, die Fadenkassette wie abgebildet einzusetzen.4. Deckel aufsetzen. Eine der beiden Pfeilmar-kierungen muss dabei zur Fadenöse zeigen (1). Deckel andrücken und nach rechts bis zum hörbaren Einrasten drehen (2). 1 Beim Einschalten wird der Faden auf Ar- beitslänge abgeschnitten. Gerät nur in Arbeitsstellung einschalten.

Beseitigung von Störungen Ersatzteile Garantie In jedem Land gelten die von unserer Gesellschaft oder dem Importeur herausgegegeben Garantie- bestimmungen. Störungen beseitigen wir an ihrem Gerät im Rahmen der Gewährleistung kostenlos, sofern ein Material- oder Herstellungsfehler die Ur- sache sein sollte. Im Garantiefall wenden Sie sich bitte an Ihren Verkäufer oder die nächstgelegene Niederlassung. Problem Ursache Abhilfe Tipp-Automatik funktioniert nicht

• Fadenkassette RQ-FA (7117 081) austauschen.

• Verzahnung zwischen Metallknopf und Fadenspule verschmutzt.

• Teile mit Bürste vom Schmutz säu- bern.

• Schneidfaden ist abgerissen und in die Fadenbox eingezogen.

• Schneidfaden hat sich auf der Spule verklemmt.

• Fadenspule entnehmen, ggf. Faden mit leichtem Zug neu aufwickeln und Spule einlegen.

• Schneidfaden ist auf der Spule ver- schweißt.

• Verschweißten Fadenteil entfernen, ggf. Faden mit leichtem Zug neu aufwi- ckeln und Spule einlegen. Faden reißt zu häufig ab

• Spule ist zu trocken.

• Spule ca. 24 Stunden in ein Gefäß mit Wasser legen, abtrocknen und wieder einbauen.

• Fadenkontakt zu feststehenden Objekten z.B. Zäune, Bäume etc.

• Pflanzenschutzbügel verwenden. Im Zweifelsfall immer eine WOLF Service-Werkstatt aufsuchen. 1 Trimmer vor jeder Prüfung, Reinigung oder Arbeiten an der Spule abstellen und Akku ent- fernen. Bestell-Nr. Artikel-Bezeichnung Artikel-Beschreibung 7117 081 RQ-FA Fadenspule 7130 102 Pflanzenschutzbügel 7420 096 LI-ION POWER Pack 3 Ersatzakku 7420 068 Ladegerät (Standard) Lieferung über Ihren Händler12

/ L WAg ); D-gemessene / garantierte Schallleistung (L
