GEBRUIKSAANWIJZING PerfectView M55LX WAECO

Montagehandleiding en gebruiksaanwijzing

DA 103 LCD-monitor

Lees deze handleiding voor de montage en de ingebruikname zorgvuldig door en bewaar hem. Geef de handleiding bij het doorgeven van het product aan de gebrui-ker.

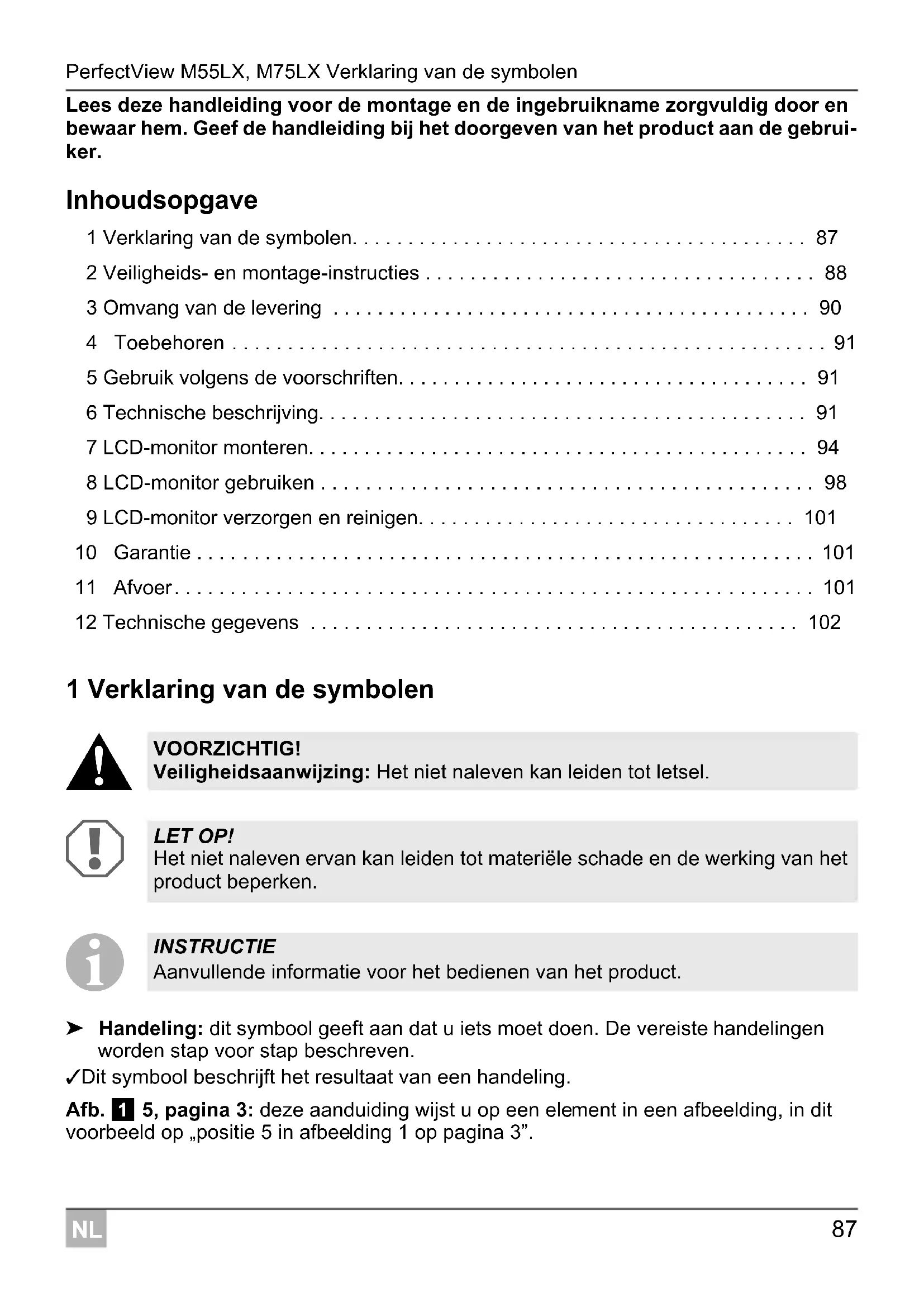

Inhoudsopgave

1 Verklaring van de symbolen. 87
2Veiligheids-enmontage-instructies 88
3 Omvang van de levering 90
4 Toebehoren 91
5 Gebruik volgens de voorschriften. 91
6 Technische beschrijving. 91
7 LCD-monitor monteren. 94
8 LCD-monitor gebruiken 98
9 LCD-monitor verzorgen en reinigen. 101
10 Garantie 101
11 Afvoer. 101
12 Technische gegevens 102

1 Verklaring van de symbolen

VOORZICHTIG!

Veiligheidsaanwijzing: Het Niet naleven kan leiden tot letsel.

LET OP!

Het Niet naleven ervan kan leiden tot materiele schade en de werkig van het product beperken.

INSTRUCTIE

Aanvullende informatatie voor het bedieren van het product.

Handeling: dit symbol geeft aan dat u垦s要去 doen. De vereiste handelingen worden stap voor stap beschreven.
Dit symbol beschrijft het resultaat van een handeling.

Afb. 1 5, pagina 3: deze aanduiding wijst u op een element in een afbeeling, in dit voorbeeld op „positie 5 in afbeeling 1 op pagina 3".

2 Veiligheids- en montage-instructies

Neem de veiligheidsinstrumentes en voorschriften van de fabrikant van het voertuig en het garagebedrijf in acht!

De fabrikant kan in de volgende geallen nicht aansprakelijk worden gesteld voor schade:

• montage- of aansluitfouten
• beschadiging van het product door mechanische invloeden en overspanningen
• veranderingen aan het product zonder uitdrukkelijke toestemming van de fabrikant
• gebruik voor andere dan de in de handleiding beschreiben toepassingen

LET OP! Gevaar voor beschadiging!

• In verband met kortsluitingsgevaar moet voor werkzaamheden aan het elektrisch systeme van het voertuig algijd de minpool worden losgekoppeld. Bij voertuigen met een extra accu要去 ook�de minpool worden losgekoppeld.
• Ontoereikende leidingverbindungen können tot gevolg haben dat door kortsluiting
• kabelbranden ontstaan,
• de airbag worden geactiveerd,
• elektronische besturingsinrichtingen beschadigd worden,
• elektrische functies uittallen (knipperlicht, remlicht, claxon, contact, Licht).

Neem waarom de volgende instructies in acht:

• Gebruik bij werkzaamheden aan de volgende leidingen alleen geisoleerde kabelschoenen, stekkers en vlaksteker-kabelschoenen:

• 30 (ingang van accu plus direct),

• 15 (geschakelde plus, ache ter accu),
• 31 (retourleiding vanaf accu, massa),
• 58 (achteruitrijlicht).

Gebruik geen kroonsteentjes.

• Gebruik een krimptang (afb. 1 12, pagina 3) voor het verbinden van de kabels.

• Schroef de kabel bij aansluitingen aan leiding 31 (massa)

• met kabelschoen en getande ring aan een massaschroef van het voertuig of

• met kabelschoen en plaatschroef aan de carrosserieplaat.

Let op een goede massaverbinding!

Bij het loskoppelen van de minpool van de accu verliezen alle vluchtige geheugens van de elektronica voor comfortvoorzieningen de opgeslagen data.

• De volgende data要去 aufhankelijk van de voertuiguitrusting opnieuw instellen:

• radiocode

• voertuigklok
• tijdschakelklok
• boardcomputer
  stoelinstelling

Instructies voor het instellen vindt u in de betreffende gebruiksaanwijzing.

Neem volgende instructies voor montage in ache:

VOORZICHTIG!

• Bevestig de monitor zodanig, dat hij in geen geval (hard remmen, verkeers-ongeval) los kan raken en tot verwondingen bij deinzittenden van het voertuig kan leiden.
• Bevestig de monitor Niet in de buurt van een airbag, waar er bij activering hiervan gevaar voor verwonding bestaat.

Neem bij werkzaamheden aan elektrische onderdelen de volgende instructies in acht:

• Gebruik voor het controleren van de spanning in elektrische leidingen alleen een diodetestlamp (afb. 1 1, pagina 3) of een voltmeter (afb. 1 2, pagina 3).

Testlampen met een lampbehuizing (afb. 3, pagina 3) gebruiken te veel stroom, waardoor het elektrisch systeem van het voertuig beschadigd kan raken.

• Let er bij het leggen van de elektrische aansluitingen op dat deze

• nied worden geknikt of verdraaid,

• niet langs randen schuren,

• nicht zonder bescherming door doorvoeren met scherpe randen worden gelegd (afb. 3, pagina 4).

• Isoleer alle verbindingen en aansluitingen.

• Borg de kabels gegen Mechanische belasting met kabelverbinders of isolatieband, bijv. aan de aanwezigige leidingen.

Neem de volgende aanwijzingen bij de omgang met de LCD-monitor in acht:

VOORZICHTIG!

• Personen (ook kinderen) die door hun fysieke, sensorische of geestelijkke vaardigheden, of hun onervarenheid of onwetendheid nicht in staat zich om het product veilig te gebruiken, mogen dit nicht zonder toezicht of instructie door een verantwoordelijkke persoon doeon.
• Open de monitor Niet (afb. 4,网页 4).
• Dompel de monitor in geen geval in water (afb. 5, paging 4); de monitor is Niet waterdicht.
• De monitor mag in geen geval het zich bij het autorijden hinderen (afb. 8, vagina 5).
  Bedien de monitor nicht met natte handen.
• Gebruik de monitor nicht als de behuizing beschadigd is.

LET OP!

• Sluit de correcte spanning aan.
• Gebruik de monitor nicht in omgevingen die
• aan direct zonlicht blootgesteld zich,
• aan sterke temperatuurschommelingen onderhevig zich,
• een hoge luchtvochtigheid hebben,
• een slechte ventilatie hebben,
• stoffig of olieachtig zich.
• Druk Niet op het LCD-display.
  Laat de monitor nicht vallen.
• Als u de monitor in voertuigen gebruikt, moet de motor van het voertuig tijdens gebruik draaien zodate voertuigaccu Niet ontlaadt.
• De beeldkwaliteit kan verslechten als sterke elektromagnetische velden in de buurt zich.
  Monteer de monitor waarom Niet in de buurt van luidsprekers.

3 Omvang van de levering

Nr. in afb. 9, 一页 5	Aantal Omschrijving	Artikelnr. M55LX M75LX
1 1 Monitor 9102100059 9102100058
2 1 Monitorhouder 9102200193
3 1 Afdekking monitorhouder 9102200194
4 1 Zonnewering 9102200200	9102200201
- 1 Aansluitkabel	9102200196
-- Bevestigingsmaterial

4 Toebehoren

Als toebehoren verkrijgbaar (niet in de leveringsomvang inbegrepen):

Omschrijving Artikelnr.

IR-afstandsbediening 9102200199

5 Gebruik volgens de voorschriften

De LCD-monitors PerfectView M55LX (artikelnr. 9102100059) en M75LX (artikel. 9102100058) zijn monitors die vooral voor gebruik in voertuigen bedoeld worden gezruikt om camera's (bijv.achteruitrijvideosysteme) of andere videobronnen aan te sluiten.

De LCD-monitors zijn ontworpen voor het gebruik in alle voertuigen.

De LCD-monitors zijn ontworpen voor beroepsgebruik.

6 Technische beschrijving

6.1 Beschrijving van de functie

De LCD-monitor is een monitor waarop een camera (b.v. blijrijvideosystem) of andere videobronnen (bijv. DVD-toestel) konnen worden aangesloten. Tussen de videobronnen kanBeen en weer geschakeld worden.

De monitor besteht stuurleidingen waarmee camera's automatisch können worden geactiveerd.

Er können tot vier camera's worden bedreven. Naast de gebruikelijke besturing{kunnen de vier camera's in automatische modus na elkaar worden geschakeld. De monitor heeft bovendien een afstandsweergave in het display die bij het starten van de achteruitgang automatisch worden geactiveerd (CAM1).

De display van de monitor kan door de afneembare zonnebescherming gegen te veellicht worden beschermd.

6.2 Bedieningselementen

Op de monitor vindt u de volgende bedieningselementen:

Nr. in afb. 10, quota 6	Omschrij- ving	Beschrijving
1 Sensorvenster voor de dimfunctie Dehelderheid van het display worden automatisch aan het omgevingslicht aangepast.
2 Schakelt de monitor in en uit. De toets brandt rood, als de monitor zich in stand-by behindt. Hij brandt groen, als de monitor is ingeschakeld.
3 + 1. Verhoegt dehelderheid. 2. Verhoegt de waarde van de geselecteerde parameter, als een menu werk geopend.
4 - 1. Vermindert dehelderheid. 2. Vermindert de waarde van de geselecteerde parameter, als een menu werk geopend.

Nr. in
afb. 10, Omschrij-
ving Beschrijving
pagina 6

1. Schakelt het menu in.

2. Roep de menu-parameters op die moeten worden ingesteld.

De parameters zijn in volgende volgorde op drie beeldschemeren verd南非:

Pagina 1: Beeld

-Helderheid ("Brightness")
- Contrast ("Contrast")
-Kleur(,Colour")
Volume (Volume")
- Auto-Dimmer ("Auto Dim")
- Afstand ("Distance"): Instelling van de afstandsmarke- ringen

Pagina 2: Opties

• Taal ("Language"): "Duits", "Engels", "Frans", "Italians", "Nederlands", "Spaans", "Portugees", "Russisch"
• Afstandsmarkeringen ("Scale"): Afstandsmarkeringen in- of uitschakelen
• Camera1/camera2/camera3/camera4 ("Camera1/Camera2/Camera3/Camera4"): "Normaal" of „Gespiegeld"
• Gevoeligkeit ("Sensitivity"): Instelling van de inschakelstroom voor de nacht-dimfunctie

Pagina 3: Automatisch zoeken

• Automatisch Zoeken ("Auto search"): Schakelt de automatische cameraloop in (de camera's schakelen in instelbareijdsvintallen in, bijvoorbeeld voor paardtransporteurs met bewaking van meerdere boxen).
• Camera1/camera2/camera3/camera4 ("Camera1/Camera2/Camera3/Camera4"): Installing van het schakelinterval
• Terugzetten ("Default"): Fabrieksinstelling van alle parameters

6 CAM Schakelt van de ene cameraaar de volgende.
7 Monitorhouder
8 Luidspreker

7 LCD-monitor monteren

7.1 Benodigd gereedschap (afb. 1, pagina 3)

Voor inbouw en montage heeft u de volgende gereedschappen nodig:

• rolmaat (4)
  center (5)
  hamer (6)
  setboren (7)
  boormachine (8)
  schroevendraaier (9)

Voor de elektrische aansluiting en de contrôle waarvan hebt u de volgende hulpmiddelen nodig:

• diodetestlamp (1) of voltmeter (2)
  isolatieband (10)
  warmtecrimpslang
• heteluchtpistol (11)
• krimptang (12)
• EVT. soldeerbout (13)
• EVT. soldeertin (14)
  Evt. kabeldoorvoerbuisjes

Voor het bevestigen van de kabels hebt uevt. nog kabelverbinders nodig.

7.2 Monitor monteren

VOORZICHTIG! Verwondingsgevaar!

Kies deplaats van monitor zouit, datinzittenden van het voertuig in geen geval (bijv. door hard remmen, verkeersongeval) verwond hunnen raken.

Neem bij de montage de volgende aanwijzingen in ache:

• Kies een geschikte montageplaats zodate u ongehinderd zich op de monitor heeft (afb. 6 en afb. 7, paging 4).
• Monteer de monitor nooit op een plek waar het hoofd gegen de monitor kan stoten, of in de buurt van een airbag. Anders bestaat er gevaar voor verwondingen als de airbag open.gaat.
• De monitor mag in geen geval het zich bij het autorijden hinderen (afb. 8, pagina 5).
• De montageplaats要去vlak+zijn.
• Controller of er onder de gekozen montageplaats genoeg ruimte is voor het aanbren-gen van onderlegringen en moeren.
• Controller van tevoren, of er voldoende ruimte is voor de boor aan de achterkant (afb. 2, pagina 4).
  Denk ook aan het gewicht van de monitor. Zorgevt. voor versterkingen (grotere onderlegringen of platen).
  Zorg ervoor dat u de aansluitkabel maar de monitor=kuntplaatsen.

Montageplaats vastleggen (afb. 11, pagina 7)

Plaats de monitor op de monitorhouser.
Plaats de monitor met de aangebrachte houdervoet bij wijze van test.
Teken de omlijning van de monitorhouser op het dashboard.
Verwijder de monitor van de monitorhouder.

Monitorholder op dashboard schroeven (afb. 12, pagina 7)

Houd de houdervoet binnen de erder getekende lijnen.

Bevestig de monitorhouser met de bijgeleverde zelftappende schroeven.

Monitor bevestigen

Plaats de monitor op de monitorhouser en bevestig deze met de kartelschroef (afb. 11, pagina 7).
Schuif de afdekking over de monitorhouser van de monitor.

7.3 Monitor elektrisch aansluten

Het schakelschema voor de LCD-monitor vindt u in afb. 14, pagina 8:

Nr. Omschrijving

1 Monitor

2 20-polige bus

3 Toevoerleiding monitor

4 20-polige stekker

5 12-24-V-plus-kabel (rood): Aansluiting op de pluspool van het contact (geschakelde plus, klem 15) of de pluspool van de accu (klem 30)

6 Massakabel (zwart): aansluiting aan de minpool van de spannings-bron

7 Kabel (groen): Stuuringang voor videoingang CAM1, bijv. voor de aansluiting op hetchyteruijtrijlicht

8 Kabel (wit): Stuuringang voor videoingang CAM2, bijv. zijcamera

9 6-polige bus CAM1 (aansluiting op videobron 1)

10 6-polige bus CAM2 (aansluiting op videobron 2)

11 6-polige bus CAM3 (aansluiting op videobron 3) met videosignaalherkenning

12 6-polige bus CAM4 (aansluiting op videobron 4, met videosignaalherkenning)

13 Kabel (blauw): Stuuringang voor videoingang CAM3 Als het systeme via deze stuurleiding worden geactiveerd, blijven alle toetsen zonder functie (volgens DIN EN 1501-1).

LET OPI!

Het Niet-vakkundig aanleggen of verbinden van kabels leidt steeds wee ter storingen of beschadigingen van onderdelen.
Het correcte aanleggen en verbinden van kabels is een voorwaarde voor een duurzame en storingsvrije werkig van de later aangebouwde onderdelen.

Neem de volgende instructies bij het aanleggen van de aansluitkabels in ache:

• Gebruik voor de doorvoer van de aansluitkabels indien möglich originele doorvoeren of andere doorvoermogelijkheden, zoals ventilatieroosters. Als er geen doorvoerenহn, moet u een gat van 22 mm boren. Controller van tevoren of er voldoende ruimte is voor de boor aan de achterkant (afb. 2, pagina 4).
• Dek de boring af met de doorvoering (afb. 12 1, paging 7) in de bodemplaat van de monitorhouder.
• Om schade aan de kabel te vermiijden, houdt u bij hetplaatsen van de kabels altijd voldoende afstand tot hete voertuigdelen (lampen, verwarming, ventilatoren enz.).

• Let er bij het leggen van de kabels (afb. 3, vagina 4) op dat deze

• nied te sterk worden geknikt of verdraaid,

• nicht langs randen schuren,
• nicht zonder bescherming door openings met scherpe kanten worden gelegd.

Monitor als hinteruitrijvideosystem aansluiten (afb. 14, pagina 8)

Monteer de aansluitkabel van de monitorhouser op het dashboard.

Steek de stekker van de monitorkabel (2) in de bus (4) van de aansluitkabel (3).

De stekker要去 hoorbaar vastklikken.

LET OPI! Gevaar voor beschadiging!

Let bij het aansluiten op de spanningsbron op de juiste poling.

Sluit de rode en zwarte kabel van de aansluitkabel aan op een geschikte spanningsbron:

• Sluit de rode kabel (5) op klem 15 (contact) aan.

• Sluit de zwarte kabel (6) op klem 31 (massa) aan.

Als de monitor bij het inschakelen van dechteruitversnelling geactiveerd moet worden, sluit u de groene kabel (7) op de plusleiding van hetchteruitrijlicht aan.

INSTRUCTIE

Als er aan de groene kabel (7) spanning is, worden dechteruijrcamera geactiveerd. Dechteruijrcamera heeft voorrang.

Als de monitor bijv. bij het inschakelen van het knipperlicht geactiveerd moet worden, sluit u de volgende stuurkabel op een plusleiding van de knipperlichten aan:

• witte kabel (8), blauwe kabel (13)

INSTRUCTIE

Als op deze stuurkabel spanning is, worden de videoingangen CAM2 en CAM3 geactiveerd.

Deze stuurkabel dient als signaalleiding ter activering van bijv. een zijcamera bij bedie-ning van het knipperlicht.

Verbind EVT. de bus CAM1 (9) van de aansluitkabel met de stekker van de videobron 1 (bijv. weiteruitrijcamera).
Verbind EVT. de bus CAM2 (10) van de aansluitkabel met de stekker van de videobron 2 (bijv. lijcamera).
Verbindevt. de bus CAM3 (11) van de aansluitkabel met de stekker van de videobron 3 (bijv. camera).

INSTRUCTIE

Neem ook het stroomverbruik van het videosystem in acht. De camera's zijn uitgerust met verwarmingen. Er kan maximaal een stroom van 1,5 A vloeien (drie camera's in verwarmingsmodus). Gebruik bij directe aansluiting op de accu een scheidingssschakelaar. Zo kunt u het videosystem eenvoudig van de accu scheiden, als u het voertuig langdurig nicht gebruikt.

Aansluiting van een extrachteruijtrijcamera (gebruik met aanhangwagen)

Verbind zo nodig de bus CAM4 (12) van de aansluitkabel met de stekker van de extrachteruijrcamera.

8 LCD-monitor gebruiken

8.1 Monitor inschakelen

Druk bij uitgeschakelde monitor de toets „ü" (afb. 10 2, paging 6) in, om de monitor in te schakelen.

De toets brandt groen.
Het overgedragen beeld verschijnt.

8.2 Monitor uitschakelen

Druk de toets (afb. 10 2, pagina 6) in, om de monitor uit te schakelen.

De toets brandt rood.
Het beeld verdwijnt.

8.3 Monitor instellen

U kunt de monitor volgens uw wensen als volgt instellen (afb. 10, pagina 6):

Druk op de toets (5), om de gewenste parameter te selecteren.
De instelbare parameters worden in de volgende volgorde weergegeven:

Pagina 1: Beeld

-Helderheid (,Brightness^ ) :0-100
- Contrast ("Contrast"): 0 - 100
-Kleur(“Colour”):0-100
-Volume (,Volume^ ) ：0-100
- Auto-Dimmer ("Auto Dim"): Aan, uit
- Afstand ("Distance"): Instelling van de afstandsmarkeringen (hoofdstuk „Afstandsmarkeringen instellen" op pagina 101)

Pagina 2: Opties

• Taal ("Language"): "Duits", "Engels", "Frans", "Italiaans", "Nederlands", "Spaans", "Portugees", "Russisch"
  -Afstandsmarkeringen ("Scale"):Aan,uit (afstandsmarkeringen in- of uitschakelen)
• Camera1/camera2/camera3/camera4 ("Camera1/Camera2/Camera3/Camera4"): "Normaal" of „Gespiegeld"
• Gevoeligheid ("Sensitivity"): 1, 2 Instelling van de inschakeldrempel voor deucht-dimfunctie, om verblinding te vermiinden.

In de dim-modus kan de inschakeldrempel in twee niveaus worden ingesteld

Pagina 3: Automatisch zoeken

• Automatisch Zoeken ("Auto search"): Aan, uit
  Schakelt de automatische cameraloop in (de camera's schakelen in instelbare tijsdintervallen in, bijvoorbeeld voor paardtransporteurs met bewaking van meer-dere boxen).
• Cam. vertr. ("Cam. Delay"): Installing van het schakelinterval (2 tot 20 s)
• Terugzetten ("Default"): Fabrieksinstelling van alle parameters

Druk op de toets _, + ^ (3) of de toets _, - ^ (4) om de gewenste parameter in te stellen.
Druk op de toets " + " (3) om de waarde van de gekozen parameter te verhogen.
Druk op de toets „ (4) om de waarde van de gekozen parameter te verminderen.

8.4 Videobron instellen

Stel de videobron als volgt in (afb. 10, pagina 6):

Als u de videobron wilt omschakelen, druk dan op de toets „CAM" (6).
De monitor wisselt de camera in de volgorde „Camera 1 – Camera 2 – Camera 3 – Camera 4".

INSTRUCTIE

Als u de camera's automatisch wilt latent doorlopen; zie hoofdstuk „Automatisch zoeken instellen" op pagina 100.

8.5 Automatisch zoeken instellen

Stel automatisch zoeken als volgt in (afb. 10, pagina 6):

Druk zo vaak op de toets (5) tot het menu „Automatisch Zoeken" worden weergegeven.
Druk de toets "+" (3) in om automatisch zoeken in te schakelen.
✓ De monitor wisselt de camera in de volgorde „Camera 1 – Camera 2 – Camera 3 – Camera 4" automatisch in de vooringestelde scantijd.

Na de eerste doorloop worden alleen nog de ingangen met aangesloten camera's weergegeven.

Indezmodesisgeengeluidbeschikbaar.

Weergaveduur instellen

U kunt de weergaveduur van 2 s tot 20 s instellen.

Druk zo vaak op de toets (5) tot het menu, Cam. vertr. wordt weergegeven.
Druk op de toets " + " (3) om de weergaveduur van de camera's te verlengen.

Druk op de toets „(4) om de weergaveduur van de camera's te verminderen.

Automatisch zoeken beeindigen

Druk zo vaak op de toets (5) tot het menu „Automatisch Zoeken" worden weergegeven.
Druk de toets " + " (3) in om automatisch zoeken uit te schakelen.

8.6 Aanhangercamera herkennen

Deze functie is nodig bij gebruik van een aanhangercamera (afb. 13, pagina 7), als het system automatisch via de weiteruitrijversnelling worden geactiveerd.

• Een camera aangesloten (bijvoorbeeld trekvoertuig zonder aanhanger): de op CAM1 aangesloten camera (1) worden geactiveerd
• Twee camera's aangesloten (bijvoortuig met aanhanger): de op CAM4 aangesloten camera (2) worden geactiveerd (CAM1 is Niet-actief).

8.7 Afstandsmarkeringen instellen

Stel de afstandsmarkeringen als volgt in (afb. 10, pagina 6):

Druk zo vaak op de toets (5) tot het menu „Afstandsmarkeringen" worden weergegeben.
√De instelbare afstandsmarkeringen worden weergegeben.
Druk de toets ^一 + ^一 (3) in om de rode afstandsmarkeringen te verschuiven.
Druk op de toets „(4), om de gewenste afstandsmarkeringen te selecteren.
Druk op de toets (5) om de instelling te beeindigen.

9 LCD-monitor verzorgen en reinigen

LET OPI! Gevaar voor beschadiging!

• Voor het reinigen geen scherpe of bijtende middelen gebruiken, waar dat dit kan leiden tot schade aan de monitor.
• Verwijder de kabels voor u de monitor reinigt zodate het Niet tot een kortslui-ting kan komen.

Reinig de monitor af en toe met een vochtige, zachte doek.

10 Garantie

De wettelijke garantiepiode is van toepassing. Als het product defect is, wendl u zich tot het filial van de fabrikant in uw land (adressen diechterkant van de handleiding) of tot uw specialzaak.

Voor de afhandeling van de reparatie of garantie dient u het volgende mee op te sturen:

defecte onderdelen,
- een kopie van de factuur met datum van aankoop,
- reden van de klacht of een beschrijving van de storing.

11 Afvoer

Laat het verpakkingsmaterialial indien möglich recyclen.

Als u het product definitief buren bedrijf stelt, informeer dan bij het dichtst bijzijnde recyclingcentrum of uw specialzaak waar de betreffende afvoervoorschriften.

	M55LX M75LX
Artikelnr.: 9102100059 9102	100058
Type: Color TFT LCD
Displaygrotte: 5" (12,7 cm)	7" (17,8 cm)
Helderheid: ca. 350 cd/m2 ca. 400 cd/m2
Displayresolutie h x v: 385000 pixels
Televisienorm: PAL/NTSC (automatische omschakeling)
Bedrijfsspanning: 12 - 30 V=
Vermogen:	maximaal 10 W
Bedrijfstemperatuur:	-20 °C tot 70 °C
Opslagtemperatuur:	-25 °C tot 80 °C
Luchtvochtigheid:	maximaal 85 %
Trillingsvastheid:	6 g
Afmetingen in mm b x h x d:	146 x 87 x 26	190 x 110 x 26
Gewicht:	350 g	400 g

Certificates

Het toestel heeft het E13-certificaat.

Anvend-iekekronemuffer.
