Producttype	Inklapbaar LCD-scherm 5,6 inch voor voertuig
Merk	Waeco
Model	Mobitronic RVRMM56
Afmetingen (L x H x D)	190 x 222 x 34,5 mm
Gewicht	Ongeveer 1,0 kg
Voeding	12 - 15 V DC
Verbruik	6 W max
Resolutie	225.000 pixels
Beeldformaat	4:3
Videoformaat	NTSC / PAL
Bedrijfstemperatuur	0 °C tot 60 °C
Scherm	LCD 5,6 inch, inklapbaar, met infrarood afstandsbediening
Aansluitkast	Ingebouwd, met twee video-ingangen (AV1 en AV2), mono audio-uitgang
Schermfuncties	Power, Volume, Menu (Input, Blue Back, Revolve, System), Picture (Contrast, Helderheid, Kleur, Tint)
Afstandsbedieningsfuncties	Selectie van beeldinstellingen (APC: Dynamic, Normal, Mild, User) en toegang tot Picture-menu
Montage	Door bevestigingsplaat aan voertuigplafond, aansluitkast onder dashboard
Meegeleverde accessoires	Scherm, aansluitkast met kabels, afstandsbediening met batterij, bevestigingsplaat, schroeven, handleiding
Veiligheid	Accu loskoppelen voor montage; niet monteren in de buurt van airbags; stevig vastzetten
Onderhoud	Reinigen met een zachte, droge doek; geen schurende producten gebruiken
Afvoer	Recyclen volgens lokale richtlijnen (elektronisch apparaat)

Veelgestelde vragen - Mobitronic RVRMM56 WAECO

Hoe installeer ik het Mobitronic RVRMM56-scherm in mijn voertuig?

Bevestig eerst de meegeleverde plaat aan het plafond met de meegeleverde parkers. Schroef vervolgens het scherm op de plaat met de montageschroeven. De aansluitkast wordt onder het dashboard gemonteerd, beschermd tegen vocht. Zorg ervoor dat u de accu loskoppelt voordat u elektrische werkzaamheden uitvoert.

Welke videobronnen zijn compatibel?

Het scherm accepteert twee videobronnen via de RCA-ingangen (VIDEO/AUDIO) op de aansluitkast. Bijvoorbeeld een dvd-speler (zoals de WAECO DVD-PL-10) of een camera. Het audiosignaal is mono.

Hoe gebruik ik de infrarood afstandsbediening?

De afstandsbediening maakt het mogelijk om vooraf ingestelde beeldinstellingen (APC: Dynamic, Normal, Mild, User) te selecteren en het Picture-menu (PIC) te openen. De andere toetsen (POWER, ADJ, SEL, MENU) zijn ook op het scherm beschikbaar.

Hoe stel ik de beeldkwaliteit in?

Druk op MENU om het Picture-menu te openen (via afstandsbediening: toets PIC). U kunt het contrast, de helderheid, de kleur en de tint (alleen NTSC) aanpassen. Gebruik de toetsen ADJ om de geselecteerde waarde te wijzigen.

Wat te doen als het scherm geen beeld weergeeft?

Controleer of de videobron is ingeschakeld en correct is aangesloten (AV1 of AV2). Selecteer de juiste ingang via het Input-menu. Zorg ervoor dat het scherm is ingeschakeld (toets POWER). Als de achtergrond zwart is, schakel dan Blue Back in het Function-menu in om een blauw scherm te zien.

Wat is het stroomverbruik van het scherm?

Het maximale verbruik is 6 W bij 12-15 V. Zelfs uitgeschakeld verbruikt het apparaat een beetje stroom (actieve infraroodontvangst). Om te voorkomen dat de accu leegraakt, sluit u de voeding aan op een geschakelde bron (klem 15).

Kan ik het scherm in de buurt van een airbag monteren?

Nee, het is absoluut noodzakelijk om het scherm niet te monteren in het werkingsgebied van een airbag. Bij activering kan het ernstig letsel veroorzaken.

Welke gereedschappen zijn nodig voor de installatie?

Voor de mechanische montage: ladder, centerpons, hamer, boor, boormachine, schroevendraaier, steeksleutel. Voor de elektrische aansluiting: testlamp voor diodes, voltmeter of warmeluchtapparaat, soldeerbout, knijptang, soldeertin, isolatietape.

Hoe onderhoud en reinig ik het scherm?

Gebruik een zachte, droge doek om het scherm te reinigen. Gebruik nooit schurende producten of oplosmiddelen. Vermijd overmatig vocht.

Hoe moet ik het apparaat aan het einde van zijn levensduur afvoeren?

Elektronische apparaten bevatten recyclebare materialen en vervuilende componenten. Gooi ze niet bij het huishoudelijk afval. Lever ze in bij een inzamelpunt voor recycling volgens de lokale richtlijnen.

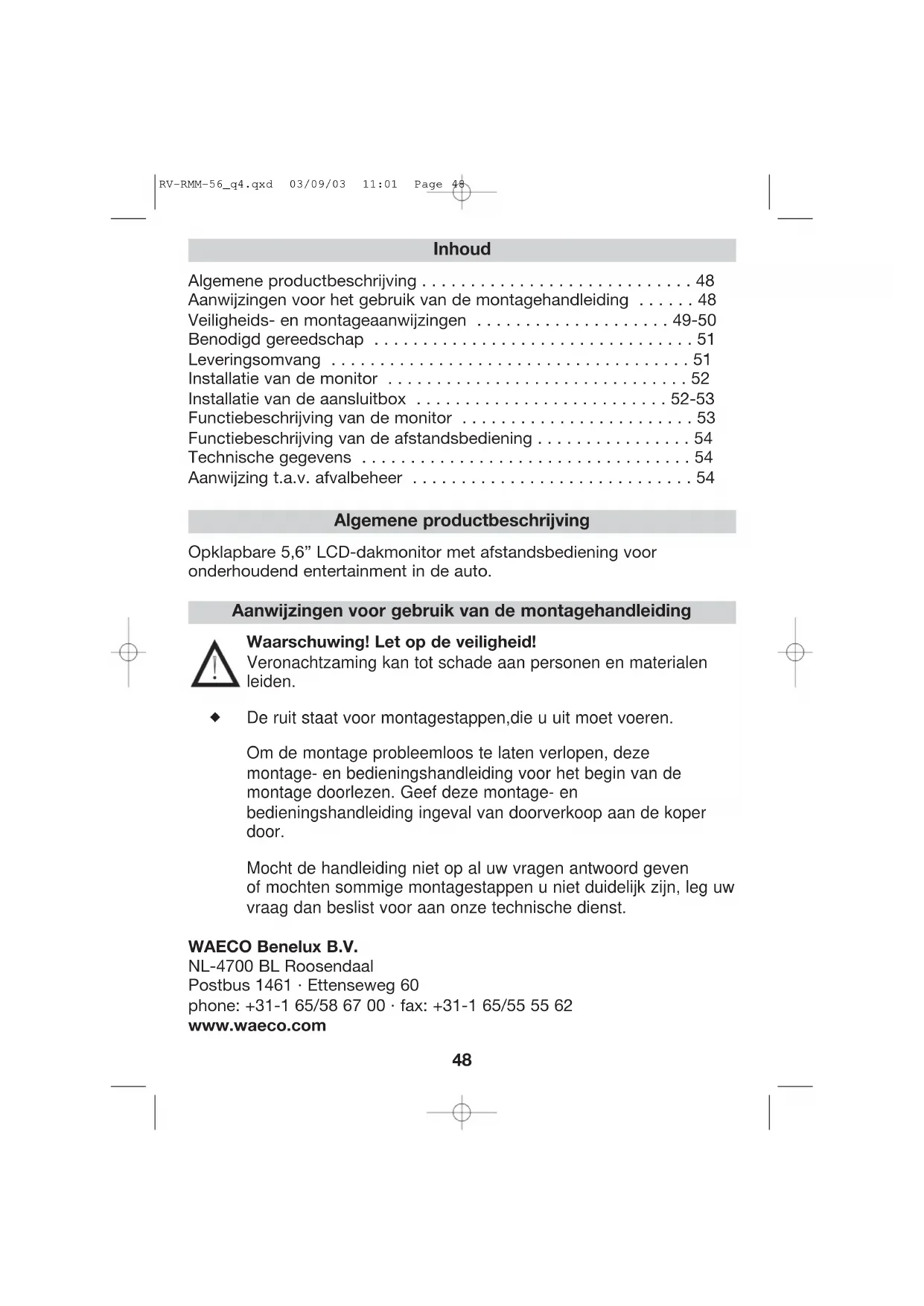

GEBRUIKSAANWIJZING Mobitronic RVRMM56 WAECO

Algemene productbeschrijving 48

Aanwijzingen voor het gebruik van de montagehandleiding 48

Veiligheids- en montageaanwijzingen 49-50

Benodigd gereedschap 51

Leveringsomvang 51

Installatie van de monitor 52

Installatie van de aansluitbox 52-53

Functiebeschrijving van de monitor 53

Functiebeschrijving van de afstandsbediening 54

Aanwijzing t.a.v. afvalbeheer 54

Algemene productbeschrijving

Opklapbare 5,6" LCD-dakmonitor met afstandsbediening voor onderhoudend entertainment in de auto.

Aanwijzingen voor gebruik van de montagehandleiding

Waarschuwing! Let op de veiligheid!

Veronachtzaming kan tot schade aan Personen en materialen leiden.

De ruit staat voor montagestappen, die u uit moet voeren.

Om de montage probleemloos te latent verlopen,DEXe montage- en bedieningshandleiding voor het begin van de montage doorlezen. Geef deze montage- en bedieningshandleiding ingeval van doorverkoop aan de koper door.

Mocht de handleiding Niet op al uw vragen antwoord gezven of mochten sommige montagestappen u Niet duidelijk zichn, leg uw vraag dan beslist voor aan once technische Dienst.

WAECOBenelux B.V.

NL-4700 BL Roosendaal

Postbus 1461 · Ettenseweg 60

phone: [phone] · fax: [phone]

www.waeco.com

Veiligheids- en montageaanwijzingen

Waarschuwing! Ontoereikende kabelverbindingen können tot gevolg haben, dat door kortsluiting:

• kabelbrand ontstaat
• de airbag worden geactiveerd
• elektronische besturingsonderdelen beschadigd raken
• elektrische functies (knipperlichten, remlicht, claxon, ontsteking, verlichting) uittallen

Neem waarom de volgende aanwijzingen in acht:

Bij werkzaamheden aan de bekabeling van het voertuig geldende volgende klemaanduidingen:

30 (ingang vanaf plus van accu, direct)
15 (geschakelde plus, ache ter de accu)
31 (teruggeleiding vanaf accu, massa)

De veiligste manier van verbinden is om de kabeluiteinden aan elkaar te solderen en ze daarna te isoleren.

Bij verbindingen die weer losgemaakt要去en kuren worden, alleen geisoleerde kabelschoenen, stekers en vlakstekerhulzen gebruiken.

Geen knelverbindingen (kabelverbinders) of lusterklemmen gebruiken.

Gebruik voor het verbinden van kabels met kabelschoenen, stekers en vlakstekerhulzen een krimptang.

Bij kabelaansluitingen aan 31 (massa):

de kabel met kabelschoen en getande borgring aan een voertuigeigen massaschroef bevestigen of met kabelschoen, plaatschroef en getande borgring aan de carrosseriebeplating schroeven.

Let op goede massaverbindungen!

Waarschuwing! Verwijder vanwege kortsluitingsgevaar voor werkzaamheden aan de elektrische bedrading van het voertuig.altijd de klem van de minpool van de accu.

Bij voertuigen met extra accu ook waar de klem van de minpool losmaken.

Veiligheids- en montageaanwijzingen

Let op! Bij het loskoppelen van de minpool van de accu gaan de opgeslagen vluchtige gegevens van de comfortelektronica verloren. De volgende gegevens要去en, afhankelijk van de uitrusting van het voertuig, opnieuw worden ingegeven: radiocode, voertuigklok, tijdschakelklok, boardcomputer, zitpositie

Aanwijzingen voor de instelling hiervan kut u in de desbetreffende gebruikshandleiding nalezen.

Waarschuwing! In het voertuig gemonteerde onderdelen van het apparaat要去en zo worden bevestigd dat zich onder geen enkele omstandigheid (sterk afremmen, verkeersongeval) los{kunnen raken en tot verwonding van inzittenden{kunnen leiden.

Let op! WAECO International aanvaardt geen aansprakelijkheid voor schade ten gevolge van:

a) montagefouten
b) beschadigingen aan het systeme door mechanische invloeden en te hoge spanningen
c) veranderingen die aan het apparaat+zijn doorgevoerd zonder de uitdrukkelijke toestemming van WAECO International
d) gelebruik voor andere dan de in de montagehandleiding beschreiben doelen.

Benodigd gereedschap

Voor inbouw en montage hebt u nodig:

-meetlat (zie B 1) -boormachine (zie B 5)
-centerpons (zie B 2)-schroevendraaier (zie B 6)
-hamer (zie B 3)-moersleutel (zie B 7)
-boren (zie B 4)

Voor de elektrische aansluiting en de contrôle zijn nodig:

-LED-testlamp (zie B 8) - heteluchtfohn (zie B 12) of voltmeter (zie B 9) - soldeerbout (zie B 13)

-krimptang (zie B 10)- soldeertin (zie B 14)

-isolatieband (zie B 11)

Afhankelijk van de individuele montage-omstandigheden hebt u eventueel voor het bevestigen van de apparatuur nog andere schroeven, moeren, borgingen, plaatschroeven en kabelverbinders nodig dan in de levering� inbegrepen.

Leveringsomvang

Aantal Omschrijving

1 5,6" LCD-monitor in opklapbare behuizing (zie C 1)
1 Aansluitbox met verbindingskabel maar de monitor en aansluitkabel (voedingsspanning) (zie C 2)
1 IR-afstandsbediening incl. batterij (zie C 3)
1 Montageplaat (zie C 4)

Montagematerialiaal

1 Montage-/gebruikshandleiding

Installatie van de monitor

Algemene montage-aanwijzingen!

Voordat u de monitor aanbrengt, de volgende punten in acht nemen:

• monitor plaatsen om uit te proberen
• Deplaats van montage要去vlak zich.
• Controleer voor de uiteindelijke montage, of ook onder de gekozenplaats van montage voldoende vrij ruimte voor het aanbrengen van borgingen en moeren is.
• Houd rekening met het gewicht van de monitor. Is een steviger constructie (grotere borgingen of plaatjes)oodzakelijk?
• Is de aanleg van aansluit- en verlengingskabels waar de monitor möglichk?
• Let er bij het bepalen van deplaats voor de monitor op dat deze Niet in het werkbereik van een AIRBAG worden gemonteerd.

Anders bestaat bij activering gevaar voor verwondingen.

• Controller of de verbindingskabel vanplaats van montage waar aansluitbox lang genoeg is.

Montage:

Na controle van bovengenoemde punten bevestigt u de montageplaat (zie I 2) met de meegeleverde plaatschroeven (zie I 3) aan het dak van het voertuig (zie I 1).

Daarna bevestigt u de monitor met de meegeleverde machineschroeven (zie I 4) aan de montageplaat.

Voer voorafgaand aan de montage een functietest UIT.

Installatie van de aansluitbox

De montageplaats要去 gegen vocht beschermd zijn. Vanwege de compacte bouw is montage onder het dashboard aan te bevelen. De box kan met de meegeleverde plaatschroeven of met zichklevend klittenband (niet in de levering inbegrepen) worden bevestigd.

Houd rekening met de algemene montagevoorschriften!

De spanningsvoorziening moet via een geschakelde spanningsbron, b.v. klem 15,plaatsvinden. Het systeem neemt ook in uitgeschakelde toestand (IR-ontvangst geactiveerd) een beetje vermogen op, dat over een langereperiode de voertuigaccu kan ontladen.

De aansluitbox biedt ingangen voor 2 videobronnen (zie H 3) bijvoorbeeld voor een DVD-speler (WAECO art. -nr. DVD-PL-10), een camera o.i.d. Steek de RCA-kabel van de videobronnen in de bussen VIDEO/AUDIO. De aansluitbox levert een mono-audiosignaal.

Functiebeschrijving van de monitor

POWER-toets (zie E 1) Het apparaat worden ingeschakeld.
Al naargelang of er een videobron (b.v. de WAECO DVD-speler
DVD-PL-10) aangesloten en in bedrijf is, verschijnt op het desbetreffende kanaal een beeld. Stel heet beeld in maar uw wensen.
De volgende functies+zijn beschikbaar:

Toetsen ADJ (zie E 5) Bij normala gebruik instelling van het geluidsvolume.

Toets MENU (zie E 3)
Menu 'Function' (zie G 1)
Input -> selectie van de videobronnen AV 1 of AV 2
Blue back -> Is geen videosignaal beschikbaar, dan is blauw, Aan/UiT

Revolve -> verticalaiai (180°) van het beeld System -> selectie van het videoformaat PAL / NTSC

Menu 'Picture' (zie G 2)
Contrast ->installing van het contrast
Bright ->installing van de helderheid
Color ->kleurdiepte
Tint ->kleurverhouding rood/blauw
(alleen bij NTSC-videoformaat)

Toetsen SEL E 4) Voor de selectie van de menu-onderdelen

Toetsen ADJ (zie E 5) Voor instellingen binnen een menu-onderdeel

Functiebeschrijving van de afstandsbediening

APC (zie F 1) Voor het selecteren van scherminstellingen

• Dynamic -> hoge contrastwaarde
• Normal -> gemiddelde contrastwaarde en helderheid
• Mild -> lage contrastwaarde
  -User->maakt gebruik van de instellenen van het menu 'Picture'

PIC (zie F 3) roept het menu 'Picture' op.

Voor alle andere toetsen van de afstandsbediening: zie de paragraaf 'Monitor'.

Technische gegevens

Display: 5,6"

Bedrijffsspanning: 12 - 15 V

Opgenomen vermogen: max. 6 Watt

Resolutie: 225.000

pixels

Beeldformataat:4:3

Videoformaat NTSC / PAL

Bedrijfstemperatuar: 0 - 60^

Gewicht: ca. 1,0 kg

Afmetingen b x h x d: 190 x 222 x 34,5 mm

Aanwijizing afvalbeheer

Houdt u er rekening mee dat elektrische apparaten veel recyclebaar en milieubelastend materiaal bevatten.

Zorg er, ter wille van uzelf en het milieu, voor dat deze componenten alleen via de waarvoort bedoelde en goedgekeurde wegen bij het afval belanden.
