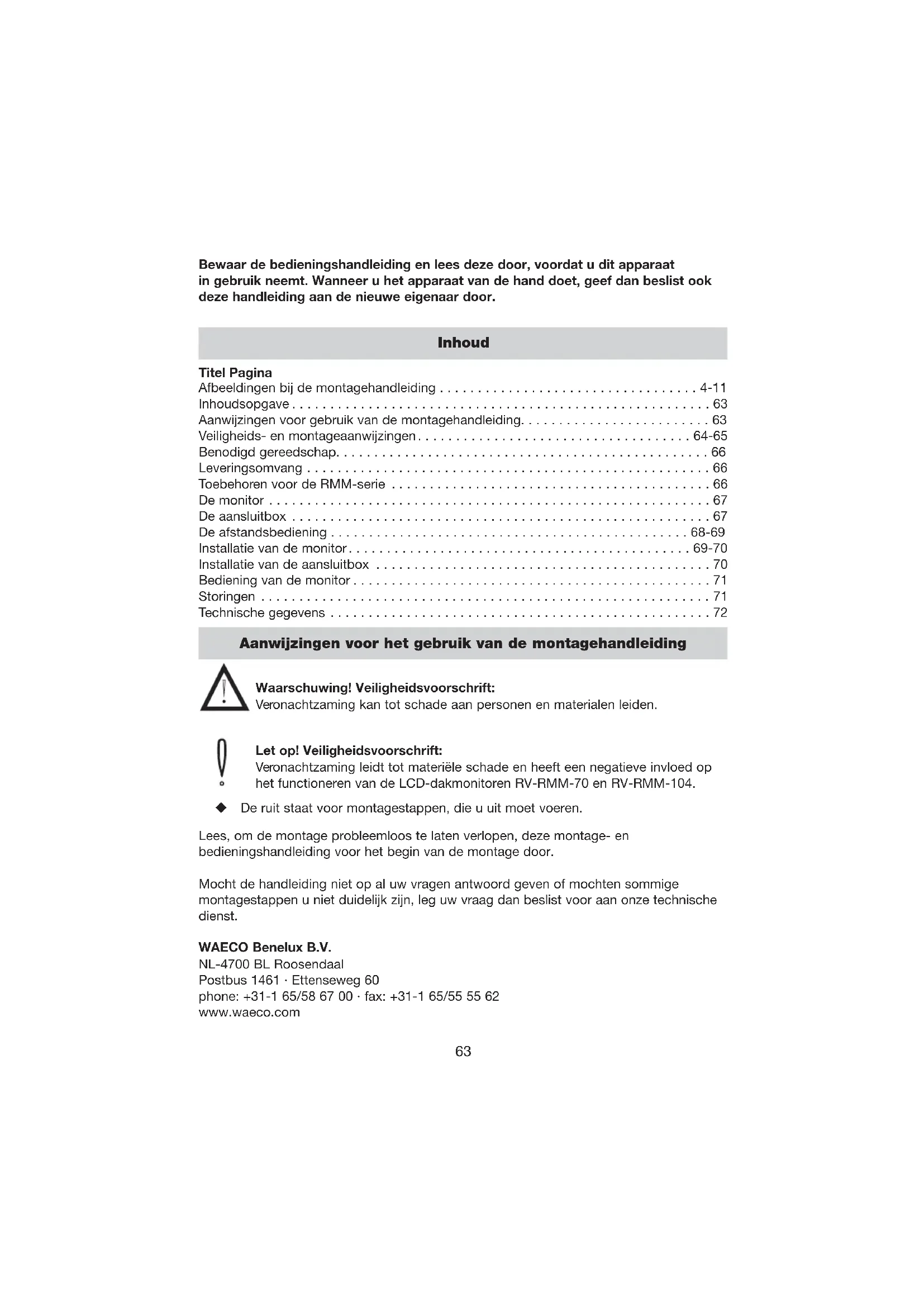

GEBRUIKSAANWIJZING Mobitronic RVRMM104 WAECO

Bewaar de bedieningshandleiding en lees deze door, voordat u dit apparaat in gebruik neemt. Wanneru u het apparaat van de hand doet, geef dan beslist ook deze handleiding aan de neue eigenaar door.

Inhoud

Titel Pagina

Afbeeldingen bij de montagehandleiding 4-11

Inhoudsopgave 63

Aanwijzingen voor gebruik van de montagehandleiding. 63

Veiligheids- en montageaanwijzingen 64-65

Benodigd gereedschap. 66

Leveringsomvang 66

Toebehoren voor de RMM-serie 66

De monitor 67

De aansluitbox 67

Deafstandsbediening 68-69

Installatie van de monitor. 69-70

Installatie van de aansluitbox 70

Bediening van de monitor 71

Storingen 71

Aanwijzingen voor het gebruik van de montagehandleiding

Waarschuwing! Veiligheidsvoorschrift:

Veronachtzaming kan tot schade aan personen en materialien leiden.

Let op! Veiligheidsvoorschrift:

Veronachtzaming leidt tot materielle schade en heeft een negatieve invloed op het functioneren van de LCD-dakmonitoren RV-RMM-70 en RV-RMM-104.

De ruit staat voor montagestappen, die u uit要去 voeren.

Lees, om de montage probleemloos te lien verlopen,.Deze montage- en

bedieningshandleiding voor het begin van de montage door.

Mocht de handleiding Niet op al uw vragen antwoord geven of mochten sommige

montagestappen u nicht duidelijk zijn, leg uw vraag dan beslist voor aan once technische Dienst.

WAECO Benelux B.V.

NL-4700 BL Roosendaal

Postbus 1461 · Ettenseweg 60

phone: [phone] · fax: [phone]

www.waeco.com

Veiligheids- en montageaanwijzingen

WAECO International aanvaardt geen aansprakelijkheid voor schade ten gevolge van:

a) montagefouten
b) beschadigingen aan het system door mechanische invloeden en te hoge spanningen
c) veranderingen die aan het apparaat zijn doorgevoerd zonder de uitdrukkelijke toestemming van WAECO International
d) gelebruik voor andere dan de in de montagehandleiding beschreven doelen

Waarschuwing! Ontoereikende kabelverbindingen können tot gevolg haben, dat door kortsluiting:

— kabelbrand ontstaat
— de airbag geactiveerd wordt
- onderdelen van de elektronische besturing beschadigd raken
- elektrische functies (knipperlicht, remlicht, claxon, ontsteking, verlichting)uitvallen

Neem waarom de volgende aanwijzingen in acht:

Bij werkzaamheden aan de bekabeling van het voertuig gelden de volgende klemaanduidingen:

30 (ingang vanaf plus van accu, direct)
15 (geschakelde plus, na de accu)
31 (teruggeleiding vanaf accu, massa)
58 (achteruitrijlicht)

De veiligste manier van verbinden is om de kabeluiteinden aan elkaar te solderen en ze daarna te isoleren.

Gebruik voor verbindingen die weeer losgemaakt要去en worden alleen geisoleerde kabelschoenen, stekers en vlakstekerhulzen. Geen lusterklemmen gebruiken.

Gebruik voor het verbinden van kabels met kabelschoenen, stekers en vlakstekerhulzen een krimptang.

Bij kabelaansluitingen aan 31 (massa): de kabel met kabelschoen en getande borgring aan een voertuigeigen massaschroef vastmaken of met kabelschoen, plaatschroef en getande borgring aan de carrosseriebeplating vastschroeven.

Let op goede massaverbindingen!

Waarschuwing! Vanwege kortsluitingsgevaar algtd de klem van de minpool van de accu verwijderen, voordat werkzaamheden aan de elektrische bedrading van het voertuig worden uitgevoerd. Bij voertuigen met extra accu ook waar de klem van de minpool losmaken.

Let op! Bij het loshalen van de minpool van de accu.gaan alle opgeslagen vluchtige gegevens van de comfortelektronica verloren.

Veiligheids- en montageaanwijzingen

De volgende gegevens要去en, afhankelijk van de uitrusting van het voertuig, opnieuw worden ingegeven:

radiocode · voertuigklok · tjidschakelklok · boardcomputer · zitpositie Aanwijzingen voor de instelling hiervan kut u in de desbetreffende gebruikshandleiding nalezen.

Waarschuwing! In het voertuig gemonteerde delen van de LCD-dakmonitor RV-RMM-70 of RV-RMM-104 moeten zo bevestigd worden, dat deze onder geen enkele omstandigheid (sterk afremmen, verkeersongeluk) los+kennen raken en dan tot verwonding van de inzittenden+kennen leiden.

Let er bij hetplaatsen van de monitor op, dat deze Niet in het uitslagbereik van een AIRBAG wordt gemonteerd. Anders bestaat bij activering kans op verwondingen. Monteer de monitor Niet in de bewegingsruimte voor het hoofd.

Let op! Voor het controlleren van de spanning in de elektrische bedrading mag alleen een LED-testlamp (zie A 1) of een voltmeter (zie A 2) worden gezruikt. Testlampen (zie A 3) met een gloeilichaam nemen te hove stromen op en de voertuigelektronica kan beschadigd raken.

Let op! Zorg, om schade te vermijden, voor voldoende vrije ruimte voor het doorschieten van de boor (zie A 4). leder boorgat afbramen en met roestbeschermingsmiddel behandelen.

Let op! Let er bij het aanleggen van de elektrische aansluitingen op dat deze: 1. Niet sterk geknikt en verdraaid worden (zie A 5a) 2. Niet langs randen schuren (zie A 5b) 3. Niet zonder bescherming door scherpgefante doorvoeringen worden aangelegd (zie A 5c)

Maak de apparaten Niet open, odomat dit de dichttheid en die functionaliteit nadelig beinvloedt (zie A 6).

Trek Niet aan de kabels, waar dat dit de functionaliteit van de apparaten nadelig kan beinvloeden (zie A 7).

Benodigd gereedschap

Voor inbouw en montage hebt u nodig:

• meetlat (zie B 1) - boormachine (zie B 5)
• centerpons (zie B 2) - schroevendraaier (zie B 6)
• hamer (zie B 3) - moersleutel (zie B 7)
  boren (zie B 4)

Voor de elektrische aansluiting en de contrôle zijn benodigd:

• LED-testlamp (zie B 8) - krimphuls
• of voltmeter (zie B 9) - heteluchtfohn (zie B 12)
• krimptang (zie B 10) - soldeerbout (zie B 13)
• isolatieband (zie B 11) - soldeertin (zie B 14)

Afhankelijk van de individuele montage-omstandigheden hebt u eventueel voor het bevestigen van het apparaat nog andere schroeven, moeren, borgringen, plaatschroeven en kabelverbinders nodig dan in de levering zichin inbegrepen.

Leveringsomvang

Nr. Aantal Omschrijving

1 1 Monitor (zie C)

1.1 1 Monitor
1.2 1 Montageplaat + 4 plaatschroeven 4,2× 15mm
1.3 1 Verbindingskabel aansluitboxaar monitor,ca.5m
1.4 1 Aansluitbox + 4 plaatschroeven 4,2× 15mm
1.5 1 Set aansluitkabels,twee-aderig
1.6 1 IR-afstandsbediening
1.7 1 2batterijentypeAAA

Technische wijzigingen voorbehouden!

Toebehoren voor de RMM-serie

De volgende artikelen zijn als extra bij de RMM-serie leverbaar

Omschrijving

Article-nr.

Draadloze IR-koptelefoon

HS-10

FM-modulator voor de toevoer van het audiosignaal waar het

FM-MOD-10

audiosystem van het voertuig. U hebt een Y-RCA-kabel nodig

27

Camera RV-24, RV-27 via schakelbox RV-SWITCH-600 RV-24/RV-27

RV-SWITCH-600

Technische veränderingen en leverbaarheid voorbehonden!

De monitor

De bedieningselementen

Aan-/Uit-schakelaar binnerverlichting (zie D 1.1)

Binnenverlichtingslampje (zie D 1.2)

Drukknop voor het openklappen van de monitor (zie D 1.3)

IR-ontvangstvenster (zie D 1.4)

VOL> (zie D 1.5)

Knop om het geluidsvolume te verminderen of functiekeuze/instelling in het submenu, zoals helderheid, spiegelbeeldige weergave.

MODE (zie D 1.6)

Knop voor de functieselectie (zie ook paragraaf 'De afstandsbediening')

VOL< (zie D 1.7)

Knop voor het latent toenemen van het geluidsvolume of voor de functiekeuze /instelling in hetsubmenu, zoals helderheid, spiegelbeeldige weergave.

POWER (zie D 1.8)

Aan-/Uit-schakelaar

Aansluijtlist op de bovenzijde van de behuizing (zie D 2)

• CONTROLLER (zie D 2.1) Sluit hier de meegeleverde verbindingskabel van aansluitbox aan monitor aan.
• FM(IR) nicht bezet (zie D 2.2).
• RX nicht bezet (zie D 2.3).
• Grijze aansluitklemmen (Dome Light) voor het geintegreerde binnenverlichtingslampje (zie D 2.4).
• IR-infraroodzender (koptelefoon) (zie D 2.5).

De aansluitbox

Voorzijde:

• TO MONITOR, bus van de verbindingskabel maar de monitor (zie E 1). Steek de stekker erin tot hij hoorbaar vastklikt.
• INPUTVIDEO 1 en 2, 2 bussen (RCA) video-ingang 1 en 2 (zie E 2).
• Bus voedingskabel, 2-polige bus (zie E 3).
  De voedingskabel bestehtaat uit 2 draden: rood = 12 V - max. 15 V

zwart

二

massa

Achterzije:

• INPUT AUDIO 1 en 2, 4 bussen (RCA), audio-ingang 1 en 2, stereo (zie E 4).

De afstandsbediening

Bedieningselementen

POWER, Aan-/Uit-schakelaar (zie F 1.1).

In-/Uit-schakelen van de monitor Geen functie (zie F 1.2).

Geen functie (zie F 1.3).

Mocht de afstandsbediening Niet functioneren, druk dan eenmaal op de MONITOR

-knop (zie F 1.3) en ga dan verder zoals u van plan was.

VOL UP/DOWN, geluidsregeling, 2 toetsen, 1 voor hard en 1 voor zicht (zie F 1.4).

PICTURE (zie F 1.5), knop voor de beeld- en functie-instelling (heeft bezelfde functie als de knop MODE op de monitor, zie D 1.6).

Roept het menu als volgt op:

druk op de knop PICTURE (zie F 1.5) op de afstandsbediening of MODE

(zie D 1.6) op de monitor. Er verschijnen diagrammen voor de functie-instelling.

Verander de waarden van de volgende afbeeldingen met de knuppen VOL UP/DOWN

(zie F 1.4) (zie ook weergave van de beeldschemdiagrammen op de volgende pagina) contrast (CONTRAST) k helderheid (BRIGHTNESS) k kleur (COLOR) k kleurnuance (TIN (alleen bij NTSC-videoformaat) k blauw beeldschemb bij ontbrekend videosignaal, Aan/ (BLUE SCREEN) k automatisch inschaken, zo gauw er voedingsspanning is, Aan/Uit (POWER DIRECT) k videoformaat PAL/NTSC (COLOR SYSTEM) k normal-/spiegelbeeldige weergave (MIRROR MODE).

k beeldformaaatselectie (MODE SELECTOR) (zie F 1.5 en D 1.6):

1FULL = 16:9
2 NORMAL = 4:3
3 CINEMA = 16:9 vergroot
4 WIDE = 16:9 verkleind

MUTE schakelt de luidspreker uit (zie F 1.6).

AV dient voor het schakelen van de video-ingangen (zie F 1.7).

SET directe selectie van de beeldformaten (zie F 1.8).

vervangen van de batterij

Schuif het deksel van de batterijhouser af (zie F 2).

Plaats de batterijen (2 x 1,5 V, type AAA). Let erop dat de polen (+ en -) in de goede richting wijzen (zie F 3).

Sluit het vakje weeR (zie F 4).

Die afstandsbediening

1) Beeldschermdiagrammen (menu) (zie F 1.5 en D 1.6)

C

BLUE SCREEN: OFF

Voordat u de monitor aanbrengt, moet u rekening honden met de volgende punten:
Monitorplaatsen om uit te proberen.
- Deplaats van montage moet vlak zich.
- Controleer vór de definitieve montage, of er ook boven de montageplaats voldoende vrij ruimte is voor het aanbrengen van borgingen en moeren.
- Houd rekening met het gewicht van de monitor. Is een steviger constructie (grotereborgringen of plaatjes) noodzakelijk?
- Is de aanleg van de set aansluitkabels en van de verbindingskabel waar de monitor möglichk?
- Let er bij hetplaatsen van de monitor op, dat deze Niet in het uitslagbereik van een AIRBAG worden gemonteerd. Anders bestaat bij activering kans op verwondingen. Monteer de monitor Niet in de bewegingsruimte voor het hoofd.

Installatie van de monitor

Voer voorafgaand aan de montage een functietest UIT.

Bevindt zich in het voertuig op een geschikteplaats, b.v.:tussen bestuurders- en bijrijdersplaats een binnenverlichtingslampje, dan kan de dakmonitor op deze plaats worden geinstalleer. Controller of de verbindingskabel lang genoeg is om de afstand van montageplaatsaar aansluitbox te overbruggen.

Let op! Let erop dat de monitor op deplaats van montage stevig genoeg bevestigd kan worden (zie H 1.4). Is de dakbekleding stevig genoog? Kan door bevestiging met schroeven genoeg stevigheid worden bereikt (zie H 1.5)? Controller of u de monitor open kunt klappen (zie H 1.5).

Let op! Op de binnerverlichting mag geen stroom staan, om tijdens de installmentie van de monitor kortsluiting e.d. te voorkomen. Verwijder de binnerverlichtingslamp (zie H 1.1). Monteer de montageplaat (zie H 1.2). Leg de verbindingskabel van de monitoraar de plaats waar u de installmentie van de aansluitbox gepland hebt. Sluit de voedingskabel van de originele binnerverlichting op de aansluitingen van de monitor aan (op + en - hoeff nicht te worden gelet) (zie H 1.3). Steek de verbindingskabel in de bus (zie H 1.6). Houd beslist rekening met de veiligheidsvoorschriften.

Installatie van de aansluitbox

De montageplaats要去 gegen vocht beschermd zijn. Wegens de compacte bouw is montage onder het dashboard aan te bevelen. De box kan met de meegeleverde plaatschroeven of met zichklevend klittenband (niet in de levering inbegren) worden bevestigd. Neem de veiligheids- en montageaanwijzingen in ache! De voedingsspanning要去 via een geschakelde spanningsbron, zoals klem 15, plaatsvinden. Het systemneem ook in uitgeschakelde toestand (IR-ontvangst geactiveerd) een beetje vermogen op, dat over een langereperiode de voertuigaccu kan ontladen.

De aansluitbox nied ingangen voor 2 videobronnen (zie I 2). Dat kan bijvoorbeeld een DVD-speler (WAECO art.-nr. DVD-PL-10) of een camera zichn. Steek de RCA-kabel van de videobronnen in de bussen VIDEO/AUDIO (zie I 2). Bij gebruik van maar een audio-ingang worden een mono-audiosignal opgewekt.

Bediening van de monitor

Na volledige aansluiting schakelt de monitor zichelf bij aansluiting van de voedingsspanning automatisch in (POWER DIRECT = ON) of schakelt u het apparaat via de afstandsbediening (knop POWER) in (zie F 1.1).

Is er een videobron aangesloten en in bedrijf, dan verschijnt er beeld; via de IR-koptelefoon toebehoren HS-10 (zie G 1) of de autoradio (bij gebruik van de FM-MOD-10) worden het audiosignaal overgedragen.

Om van videokanaal te wisselen, gebruikt u de knop AV (zie F 1.7) op de afstandsbediening.

Als u instellingen wilt wijzigen dan is dat via de MODE- en VOL-toetsen op de monitor (zie D 1.5/1.6/1.7) of van de afstandsbediening (zie F 1.5/1.4) möglichk.

De monitor kan maar beiden zichden enaar achteren ca. 15^ worden gedraaid (zie G 1 en G 2).

Gebruik van de koptelefoon HS-10

De monitoren RV-RMM-70 en RV-RMM-104 zijn met een IR (infrarood)-zender uitgerust. Dit maar het gebruik van de draadloze IR-koptelefoon HS-10 möglichk (verdere aanwijzingen in de handleiding). Om er gebruik van te makeen moet u zich binnen een bereik van ca. 120^ horizontally en 60^ verticalaal voor de monitor ophouden (zie G). Dan kut u verzekerd�n van een storingsvrije ontvangst.

Storingen

Flikkeren van het beeld

De voedingsspanning is onder de 12 Volt gedaald. Laad de voertuigaccu op. Zorg voor een zo kort möglichke aansluitkabel van spanningsbronaar aansluitbox.

Lopen van het beeld

Het ingestelde videooformaat (COLOR SYSTEM) past Niet bij de videobron. Verander het formaat, bijvoorbeeld van NTSC maar PAL.

Technische gegevens

Afmetingen (b × h × d) : 210 × 230 × 40 ~mm (RV-RMM-70)

Afmetingen (b x h x d): 285 x 310 x 40 mm (RV-RMM-104)

Bedrijffspanning: 12 V gelijkstroom, max. 15 V

Stroomopname: max. 16 Watt incl. binnerverlichting (RV-RMM-70)

18 Watt incl. binnerverlichting (RV-RMM-104)

Beeldgroote: 7", 17,7 cm diagonal (RV-RMM-70)

Beeldgroote: 10,4", 26,4 cm diagonal (RV-RMM-104)

Beeldpunter: 337.000 pixels (RV-RMM-70)

Beeldpunten: 480.000 pixels (RV-RMM-104)

Videostandaard: NTSC/PAL

Bedrijfstemperatuur: 0 tot +60 °C

Veranderingen ten behoeve van technische vooruitgang voorbehonden.

Bewaar deze handleiding goed en geef deze in geval van verkoop samen met het apparaat door aan de koper.

Indien u nog vragen hebt over de RV-RMM-70 of de RV-RMM-104, neemt u dan contact op met:

WAECO Benelux B.V.

NL-4700 BL Roosendaal

Postbus 1461 · Ettenseweg 60

phone: [phone] · fax: [phone]

www.waeco.com
