GEBRUIKSAANWIJZING PerfectView M75LX WAECO

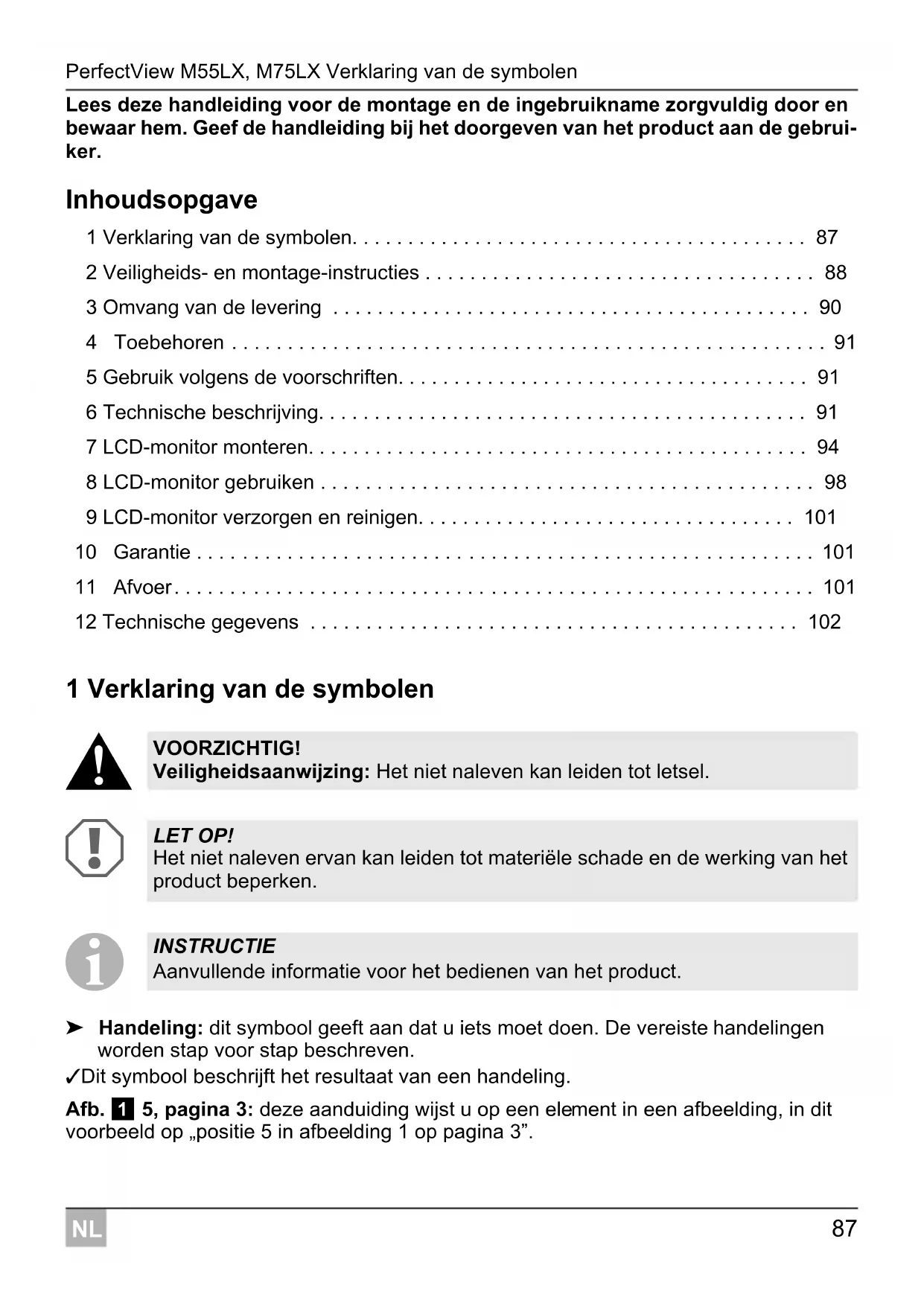

➤ Handeling: dit symbool geeft aan dat u iets moet doen. De vereiste handelingen worden stap voor stap beschreven. ✓ Dit symbool beschrijft het resultaat van een handeling. Afb. 1 5, pagina 3: deze aanduiding wijst u op een element in een afbeelding, in dit voorbeeld op „positie 5 in afbeelding 1 op pagina 3”. VOORZICHTIG! Veiligheidsaanwijzing: Het niet naleven kan leiden tot letsel. LET OP! Het niet naleven ervan kan leiden tot materiële schade en de werking van het product beperken. INSTRUCTIE Aanvullende informatie voor het bedienen van het product.Veiligheids- en montage-instructies PerfectView M55LX, M75LX

2 Veiligheids- en montage-instructies Neem de veiligheidsinstructies en voorschriften van de fabrikant van het voertuig en het garagebedrijf in acht! De fabrikant kan in de volgende gevallen niet aansprakelijk worden gesteld voor schade: montage- of aansluitfouten beschadiging van het product door mechanische invloeden en overspanningen veranderingen aan het product zonder uitdrukkelijke toestemming van de fabrikant gebruik voor andere dan de in de handleiding beschreven toepassingen

Neem daarom de volgende instructies in acht: Gebruik bij werkzaamheden aan de volgende leidingen alleen geïsoleerde kabel- schoenen, stekkers en vlaksteker-kabelschoenen: – 30 (ingang van accu plus direct), – 15 (geschakelde plus, achter accu), – 31 (retourleiding vanaf accu, massa), – 58 (achteruitrijlicht). Gebruik geen kroonsteentjes. Gebruik een krimptang (afb. 1 12, pagina 3) voor het verbinden van de kabels. Schroef de kabel bij aansluitingen aan leiding 31 (massa) – met kabelschoen en getande ring aan een massaschroef van het voertuig of – met kabelschoen en plaatschroef aan de carrosserieplaat. Let op een goede massaverbinding! LET OP! Gevaar voor beschadiging! In verband met kortsluitingsgevaar moet voor werkzaamheden aan het elek- trisch systeem van het voertuig altijd de minpool worden losgekoppeld. Bij voertuigen met een extra accu moet ook daar de minpool worden losge- koppeld. Ontoereikende leidingverbindingen kunnen tot gevolg hebben dat door kort- sluiting – kabelbranden ontstaan, – de airbag wordt geactiveerd, – elektronische besturingsinrichtingen beschadigd worden, – elektrische functies uitvallen (knipperlicht, remlicht, claxon, contact, licht).PerfectView M55LX, M75LX Veiligheids- en montage-instructies

Bij het loskoppelen van de minpool van de accu verliezen alle vluchtige geheugens van de elektronica voor comfortvoorzieningen de opgeslagen data. De volgende data moet u afhankelijk van de voertuiguitrusting opnieuw instellen: – radiocode – voertuigklok – tijdschakelklok – boordcomputer – stoelinstelling Instructies voor het instellen vindt u in de betreffende gebruiksaanwijzing. Neem volgende instructies voor montage in acht:

Neem bij werkzaamheden aan elektrische onderdelen de volgende instructies in acht: Gebruik voor het controleren van de spanning in elektrische leidingen alleen een dio- detestlamp (afb. 1 1, pagina 3) of een voltmeter (afb. 1 2, pagina 3). Testlampen met een lampbehuizing (afb. 1 3, pagina 3) gebruiken te veel stroom, waardoor het elektrisch systeem van het voertuig beschadigd kan raken. Let er bij het leggen van de elektrische aansluitingen op dat deze – niet worden geknikt of verdraaid, – niet langs randen schuren, – niet zonder bescherming door doorvoeren met scherpe randen worden gelegd (afb. 3, pagina 4). Isoleer alle verbindingen en aansluitingen. Borg de kabels tegen mechanische belasting met kabelverbinders of isolatieband, bijv. aan de aanwezige leidingen. VOORZICHTIG! Bevestig de monitor zodanig, dat hij in geen geval (hard remmen, verkeers- ongeval) los kan raken en tot verwondingen bij de inzittenden van het voertuig kan leiden. Bevestig de monitor niet in de buurt van een airbag, omdat er bij activering hiervan gevaar voor verwonding bestaat.Omvang van de levering PerfectView M55LX, M75LX

Neem de volgende aanwijzingen bij de omgang met de LCD-monitor in acht:

3 Omvang van de levering VOORZICHTIG! Personen (ook kinderen) die door hun fysieke, sensorische of geestelijke vaardigheden, of hun onervarenheid of onwetendheid niet in staat zijn om het product veilig te gebruiken, mogen dit niet zonder toezicht of instructie door een verantwoordelijke persoon doen. Open de monitor niet (afb. 4, pagina 4). Dompel de monitor in geen geval in water (afb. 5, pagina 4); de monitor is niet waterdicht. De monitor mag in geen geval het zicht bij het autorijden hinderen (afb. 8, pagina 5). Bedien de monitor niet met natte handen. Gebruik de monitor niet als de behuizing beschadigd is. LET OP! Sluit de correcte spanning aan. Gebruik de monitor niet in omgevingen die – aan direct zonlicht blootgesteld zijn, – aan sterke temperatuurschommelingen onderhevig zijn, – een hoge luchtvochtigheid hebben, – een slechte ventilatie hebben, – stoffig of olieachtig zijn. Druk niet op het LCD-display. Laat de monitor niet vallen. Als u de monitor in voertuigen gebruikt, moet de motor van het voertuig tij- dens gebruik draaien zodat de voertuigaccu niet ontlaadt. De beeldkwaliteit kan verslechten als sterke elektromagnetische velden in de buurt zijn. Monteer de monitor daarom niet in de buurt van luidsprekers. Nr. in afb. 9, pagina 5 Aantal Omschrijving Artikelnr. M55LX M75LX 1 1 Monitor 9102100059 9102100058 2 1 Monitorhouder 9102200193 3 1 Afdekking monitorhouder 9102200194 4 1 Zonnewering 9102200200 9102200201 – 1 Aansluitkabel 9102200196 – – BevestigingsmateriaalPerfectView M55LX, M75LX Toebehoren

4 Toebehoren Als toebehoren verkrijgbaar (niet in de leveringsomvang inbegrepen): 5 Gebruik volgens de voorschriften De LCD-monitors PerfectView M55LX (artikelnr. 9102100059) en M75LX (artikel. 9102100058) zijn monitors die vooral voor gebruik in voertuigen bedoeld zijn. Ze kunnen worden gebruikt om camera's (bijv.achteruitrijvideosysteem) of andere videobronnen aan te sluiten. De LCD-monitors zijn ontworpen voor het gebruik in alle voertuigen. De LCD-monitors zijn ontworpen voor beroepsgebruik. 6 Technische beschrijving

6.1 Beschrijving van de functie

De LCD-monitor is een monitor waarop een camera (b.v. achteruitrijvideosysteem) of andere videobronnen (bijv. DVD-toestel) kunnen worden aangesloten. Tussen de video- bronnen kan heen en weer geschakeld worden. De monitor biedt stuurleidingen waarmee camera's automatisch kunnen worden geacti- veerd. Er kunnen tot vier camera's worden bedreven. Naast de gebruikelijke besturing kunnen de vier camera's in automatische modus na elkaar worden geschakeld. De monitor heeft bovendien een afstandsweergave in het display die bij het starten van de achteruitgang automatisch wordt geactiveerd (CAM1). De display van de monitor kan door de afneembare zonnebescherming tegen te veel licht worden beschermd. Omschrijving Artikelnr. IR-afstandsbediening 9102200199Technische beschrijving PerfectView M55LX, M75LX

Op de monitor vindt u de volgende bedieningselementen: Nr. in afb. 0, pagina 6 Omschrij- ving Beschrijving 1 Sensorvenster voor de dimfunctie De helderheid van het display wordt automatisch aan het omgevingslicht aangepast. 2 P Schakelt de monitor in en uit. De toets brandt rood, als de monitor zich in stand-by bevindt. Hij brandt groen, als de monitor is ingeschakeld. 3 + 1. Verhoogt de helderheid.

2. Verhoogt de waarde van de geselecteerde parameter,

als een menu werd geopend. 4 – 1. Vermindert de helderheid.

2. Vermindert de waarde van de geselecteerde parameter,

als een menu werd geopend.PerfectView M55LX, M75LX Technische beschrijving

5 1. Schakelt het menu in.

2. Roept de menu-parameters op die moeten worden inge-

steld. De parameters zijn in volgende volgorde op drie beeld- schermen verdeeld: Pagina 1: Beeld – Helderheid („Brightness”) – Contrast („Contrast”) – Kleur („Colour”) – Volume („Volume”) – Auto-Dimmer („Auto Dim”) – Afstand („Distance”): Instelling van de afstandsmarke- ringen Pagina 2: Opties – Taal („Language”): „Duits”, „Engels”, „Frans”, „Itali- aans”, „Nederlands”, „Spaans”, „Portugees”, „Rus- sisch” – Afstandsmarkeringen („Scale”): Afstandsmarkeringen in- of uitschakelen – Camera1/camera2/camera3/camera4 („Camera1/Camera2/Camera3/Camera4”): „Normaal” of „Gespiegeld” – Gevoeligheid („Sensitivity”): Instelling van de inscha- kelstroom voor de nacht-dimfunctie Pagina 3: Automatisch zoeken – Automatisch zoeken („Auto search”): Schakelt de auto- matische cameraloop in (de camera's schakelen in instelbare tijdsintervallen in, bijvoorbeeld voor paard- transporteurs met bewaking van meerdere boxen). – Camera1/camera2/camera3/camera4 („Camera1/Camera2/Camera3/Camera4”): Instelling van het schakelinterval – Terugzetten („Default”): Fabrieksinstelling van alle parameters 6 CAM Schakelt van de ene camera naar de volgende. 7 Monitorhouder 8 Luidspreker Nr. in afb. 0, pagina 6 Omschrij- ving BeschrijvingLCD-monitor monteren PerfectView M55LX, M75LX

7.1 Benodigd gereedschap (afb. 1, pagina 3)

Voor inbouw en montage heeft u de volgende gereedschappen nodig: rolmaat (4) center (5) hamer (6) set boren (7) boormachine (8) schroevendraaier (9) Voor de elektrische aansluiting en de controle daarvan hebt u de volgende hulpmidde- len nodig: diodetestlamp (1) of voltmeter (2) isolatieband (10) warmtecrimpslang heteluchtpistool (11) krimptang (12) evt. soldeerbout (13) evt. soldeertin (14) Evt. kabeldoorvoerbuisjes Voor het bevestigen van de kabels hebt u evt. nog kabelverbinders nodig.PerfectView M55LX, M75LX LCD-monitor monteren

Neem bij de montage de volgende aanwijzingen in acht: Kies een geschikte montageplaats zodat u ongehinderd zicht op de monitor heeft (afb. 6 en afb. 7, pagina 4). Monteer de monitor nooit op een plek waar het hoofd tegen de monitor kan stoten, of in de buurt van een airbag. Anders bestaat er gevaar voor verwondingen als de airbag open gaat. De monitor mag in geen geval het zicht bij het autorijden hinderen (afb. 8, pagina 5). De montageplaats moet vlak zijn. Controleer of er onder de gekozen montageplaats genoeg ruimte is voor het aanbren- gen van onderlegringen en moeren. Controleer van tevoren, of er voldoende ruimte is voor de boor aan de achterkant (afb. 2, pagina 4). Denk ook aan het gewicht van de monitor. Zorg evt. voor versterkingen (grotere onder- legringen of platen). Zorg ervoor dat u de aansluitkabel naar de monitor kunt plaatsen. Montageplaats vastleggen (afb. a, pagina 7) ➤ Plaats de monitor op de monitorhouder. ➤ Plaats de monitor met de aangebrachte houdervoet bij wijze van test. ➤ Teken de omlijning van de monitorhouder op het dashboard. ➤ Verwijder de monitor van de monitorhouder. Monitorhouder op dashboard schroeven (afb. b, pagina 7) ➤ Houd de houdervoet binnen de eerder getekende lijnen. ➤ Bevestig de monitorhouder met de bijgeleverde zelftappende schroeven. Monitor bevestigen ➤ Plaats de monitor op de monitorhouder en bevestig deze met de kartelschroef (afb. a , pagina 7). ➤ Schuif de afdekking over de monitorhouder van de monitor. VOORZICHTIG! Verwondingsgevaar! Kies de plaats van monitor zo uit, dat inzittenden van het voertuig in geen geval (bijv. door hard remmen, verkeersongeval) verwond kunnen raken.LCD-monitor monteren PerfectView M55LX, M75LX

7.3 Monitor elektrisch aansluiten

Het schakelschema voor de LCD-monitor vindt u in afb. d, pagina 8:

Nr. Omschrijving 1 Monitor 2 20-polige bus 3 Toevoerleiding monitor 4 20-polige stekker 5 12 – 24-V-plus-kabel (rood): Aansluiting op de pluspool van het con- tact (geschakelde plus, klem 15) of de pluspool van de accu (klem 30) 6 Massakabel (zwart): aansluiting aan de minpool van de spannings- bron 7 Kabel (groen): Stuuringang voor videoingang CAM1, bijv. voor de aansluiting op het achteruitrijlicht 8 Kabel (wit): Stuuringang voor videoingang CAM2, bijv. zijcamera 9 6-polige bus CAM1 (aansluiting op videobron 1) 10 6-polige bus CAM2 (aansluiting op videobron 2) 11 6-polige bus CAM3 (aansluiting op videobron 3) met videosignaalherkenning 12 6-polige bus CAM4 (aansluiting op videobron 4, met videosignaalherkenning) 13 Kabel (blauw): Stuuringang voor videoingang CAM3 Als het systeem via deze stuurleiding wordt geactiveerd, blijven alle toetsen zonder functie (volgens DIN EN 1501-1). LET OP! Het niet-vakkundig aanleggen of verbinden van kabels leidt steeds weer tot storingen of beschadigingen van onderdelen. Het correcte aanleggen en verbinden van kabels is een voorwaarde voor een duurzame en storingsvrije werking van de later aangebouwde onderdelen.PerfectView M55LX, M75LX LCD-monitor monteren

Neem de volgende instructies bij het aanleggen van de aansluitkabels in acht: Gebruik voor de doorvoer van de aansluitkabels indien mogelijk originele doorvoeren of andere doorvoermogelijkheden, zoals ventilatieroosters. Als er geen doorvoeren zijn, moet u een gat van ∅ 22 mm boren. Controleer van tevoren of er voldoende ruimte is voor de boor aan de achterkant (afb. 2, pagina 4). Dek de boring af met de doorvoering (afb. b 1, pagina 7) in de bodemplaat van de monitorhouder. Om schade aan de kabel te vermijden, houdt u bij het plaatsen van de kabels altijd vol- doende afstand tot hete voertuigdelen (lampen, verwarming, ventilatoren enz.). Let er bij het leggen van de kabels (afb. 3, pagina 4) op dat deze – niet te sterk worden geknikt of verdraaid, – niet langs randen schuren, – niet zonder bescherming door openingen met scherpe kanten worden gelegd. Monitor als achteruitrijvideosysteem aansluiten (afb. d, pagina 8) ➤ Monteer de aansluitkabel van de monitorhouder op het dashboard. ➤ Steek de stekker van de monitorkabel (2) in de bus (4) van de aansluitkabel (3). De stekker moet hoorbaar vastklikken.

➤ Sluit de rode en zwarte kabel van de aansluitkabel aan op een geschikte spannings- bron: – Sluit de rode kabel (5) op klem 15 (contact) aan. – Sluit de zwarte kabel (6) op klem 31 (massa) aan. ➤ Als de monitor bij het inschakelen van de achteruitversnelling geactiveerd moet wor- den, sluit u de groene kabel (7) op de plusleiding van het achteruitrijlicht aan.

➤ Als de monitor bijv. bij het inschakelen van het knipperlicht geactiveerd moet worden, sluit u de volgende stuurkabel op een plusleiding van de knipperlichten aan: – witte kabel (8), blauwe kabel (13)

LET OP! Gevaar voor beschadiging! Let bij het aansluiten op de spanningsbron op de juiste poling. INSTRUCTIE Als er aan de groene kabel (7) spanning is, wordt de achteruitrijcamera geac- tiveerd. De achteruitrijcamera heeft voorrang. INSTRUCTIE Als op deze stuurkabel spanning is, worden de videoingangen CAM2 en CAM3 geactiveerd.LCD-monitor gebruiken PerfectView M55LX, M75LX

Deze stuurkabel dient als signaalleiding ter activering van bijv. een zijcamera bij bedie- ning van het knipperlicht. ➤ Verbind evt. de bus CAM1 (9) van de aansluitkabel met de stekker van de videobron 1 (bijv. achteruitrijcamera). ➤ Verbind evt. de bus CAM2 (10) van de aansluitkabel met de stekker van de videobron 2 (bijv. zijcamera). ➤ Verbind evt. de bus CAM3 (11) van de aansluitkabel met de stekker van de videobron 3 (bijv. camera).

Aansluiting van een extra achteruitrijcamera (gebruik met aanhangwagen) ➤ Verbind zo nodig de bus CAM4 (12) van de aansluitkabel met de stekker van de extra achteruitrijcamera. 8 LCD-monitor gebruiken

8.1 Monitor inschakelen

➤ Druk bij uitgeschakelde monitor de toets „P” (afb. 0 2, pagina 6) in, om de monitor in te schakelen. ➤ De toets brandt groen. ✓ Het overgedragen beeld verschijnt.

8.2 Monitor uitschakelen

➤ Druk de toets „P” (afb. 0 2, pagina 6) in, om de monitor uit te schakelen. ➤ De toets brandt rood. ✓ Het beeld verdwijnt. INSTRUCTIE Neem ook het stroomverbruik van het videosysteem in acht. De camera's zijn uitgerust met verwarmingen. Er kan maximaal een stroom van 1,5 A vloeien (drie camera's in verwarmingsmodus). Gebruik bij directe aansluiting op de accu een scheidingsschakelaar. Zo kunt u het videosysteem eenvoudig van de accu scheiden, als u het voertuig langdurig niet gebruikt.PerfectView M55LX, M75LX LCD-monitor gebruiken

U kunt de monitor volgens uw wensen als volgt instellen (afb. 0, pagina 6): ➤ Druk op de toets „ ” (5), om de gewenste parameter te selecteren. ✓ De instelbare parameters worden in de volgende volgorde weergegeven: Pagina 1: Beeld – Helderheid („Brightness”): 0 – 100 – Contrast („Contrast”): 0 – 100 – Kleur („Colour”): 0 – 100 – Volume („Volume”): 0 – 100 – Auto-Dimmer („Auto Dim”): Aan, uit – Afstand („Distance”): Instelling van de afstandsmarkeringen (hoofdstuk „Afstands- markeringen instellen” op pagina 101) Pagina 2: Opties – Taal („Language”): „Duits”, „Engels”, „Frans”, „Italiaans”, „Nederlands”, „Spaans”, „Portugees”, „Russisch” – Afstandsmarkeringen („Scale”): Aan, uit (afstandsmarkeringen in- of uitschakelen) – Camera1/camera2/camera3/camera4 („Camera1/Camera2/Camera3/Camera4”): „Normaal” of „Gespiegeld” – Gevoeligheid („Sensitivity”): 1, 2 Instelling van de inschakeldrempel voor de nacht-dimfunctie, om verblinding te ver- mijden. In de dim-modus kan de inschakeldrempel in twee niveaus worden ingesteld Pagina 3: Automatisch zoeken – Automatisch zoeken („Auto search”): Aan, uit Schakelt de automatische cameraloop in (de camera's schakelen in instelbare tijdsintervallen in, bijvoorbeeld voor paardtransporteurs met bewaking van meer- dere boxen). – Cam. vertr. („Cam. Delay”): Instelling van het schakelinterval (2 tot 20 s) – Terugzetten („Default”): Fabrieksinstelling van alle parameters ➤ Druk op de toets „+” (3) of de toets „–” (4) om de gewenste parameter in te stellen. ➤ Druk op de toets „+” (3) om de waarde van de gekozen parameter te verhogen. ➤ Druk op de toets „–” (4) om de waarde van de gekozen parameter te verminderen.LCD-monitor gebruiken PerfectView M55LX, M75LX

Stel de videobron als volgt in (afb. 0, pagina 6): ➤ Als u de videobron wilt omschakelen, druk dan op de toets „CAM” (6). ✓ De monitor wisselt de camera in de volgorde „Camera 1 – Camera 2 – Camera 3 – Camera 4”.

8.5 Automatisch zoeken instellen

Stel automatisch zoeken als volgt in (afb. 0, pagina 6): ➤ Druk zo vaak op de toets „ ” (5) tot het menu „Automatisch zoeken” wordt weerge- geven. ➤ Druk de toets „+” (3) in om automatisch zoeken in te schakelen. ✓ De monitor wisselt de camera in de volgorde „Camera 1 – Camera 2 – Camera 3 – Camera 4” automatisch in de vooringestelde scantijd. Na de eerste doorloop worden alleen nog de ingangen met aangesloten camera's weergegeven. In deze modus is geen geluid beschikbaar. Weergaveduur instellen U kunt de weergaveduur van 2 s tot 20 s instellen. ➤ Druk zo vaak op de toets „ ” (5) tot het menu „Cam. vertr.” wordt weergegeven. ➤ Druk op de toets „+” (3) om de weergaveduur van de camera's te verlengen. Druk op de toets „–” (4) om de weergaveduur van de camera's te verminderen. Automatisch zoeken beëindigen ➤ Druk zo vaak op de toets „ ” (5) tot het menu „Automatisch zoeken” wordt weerge- geven. ➤ Druk de toets „+” (3) in om automatisch zoeken uit te schakelen.

8.6 Aanhangercamera herkennen

Deze functie is nodig bij gebruik van een aanhangercamera (afb. c, pagina 7), als het systeem automatisch via de achteruitrijversnelling wordt geactiveerd. Een camera aangesloten (bijvoorbeeld trekvoertuig zonder aanhanger): de op CAM1 aangesloten camera (1) wordt geactiveerd Twee camera's aangesloten (bijvoorbeeld trekvoertuig met aanhanger): de op CAM4 aangesloten camera (2) wordt geactiveerd (CAM1 is niet-actief). INSTRUCTIE Als u de camera's automatisch wilt laten doorlopen; zie hoofdstuk „Automa- tisch zoeken instellen” op pagina 100.PerfectView M55LX, M75LX LCD-monitor verzorgen en reinigen

Stel de afstandsmarkeringen als volgt in (afb. 0, pagina 6): ➤ Druk zo vaak op de toets „ ” (5) tot het menu „Afstandsmarkeringen” wordt weer- gegeven. ✓ De instelbare afstandsmarkeringen worden weergegeven. ➤ Druk de toets „+” (3) in om de rode afstandsmarkeringen te verschuiven. ➤ Druk op de toets „–” (4), om de gewenste afstandsmarkeringen te selecteren. ➤ Druk op de toets „ ” (5) om de instelling te beëindigen. 9 LCD-monitor verzorgen en reinigen

➤ Reinig de monitor af en toe met een vochtige, zachte doek. 10 Garantie De wettelijke garantieperiode is van toepassing. Als het product defect is, wendt u zich tot het filiaal van de fabrikant in uw land (adressen zie achterkant van de handleiding) of tot uw speciaalzaak. Voor de afhandeling van de reparatie of garantie dient u het volgende mee op te sturen: defecte onderdelen, een kopie van de factuur met datum van aankoop, reden van de klacht of een beschrijving van de storing. 11 Afvoer ➤ Laat het verpakkingsmateriaal indien mogelijk recyclen.

Als u het product definitief buiten bedrijf stelt, informeer dan bij het dichtst- bijzijnde recyclingcentrum of uw speciaalzaak naar de betreffende afvoer- voorschriften. LET OP! Gevaar voor beschadiging! Voor het reinigen geen scherpe of bijtende middelen gebruiken, omdat dit kan leiden tot schade aan de monitor. Verwijder de kabels voor u de monitor reinigt zodat het niet tot een kortslui- ting kan komen.Technische gegevens PerfectView M55LX, M75LX

12 Technische gegevens Certificaten Het toestel heeft het E13-certificaat. M55LX M75LX Artikelnr.: 9102100059 9102100058 Type: Color TFT LCD Displaygrootte: 5" (12,7 cm) 7" (17,8 cm) Helderheid: ca. 350 cd/m² ca. 400 cd/m² Displayresolutie h x v: 385000 pixels Televisienorm: PAL/NTSC (automatische omschakeling) Bedrijfsspanning: 12 – 30 Vg Vermogen: maximaal 10 W Bedrijfstemperatuur: –20 °C tot 70 °C Opslagtemperatuur: –25 °C tot 80 °C Luchtvochtigheid: maximaal 85 % Trillingsvastheid: 6 g Afmetingen in mm b x h x d: 146 x 87 x 26 190 x 110 x 26 Gewicht: 350 g 400 g EPerfectView M55LX, M75LX Forklaring af symbolerne
