BRUGSANVISNING PerfectView M75LX WAECO

Monterings- og betjeningsvejledning

SV 118 LCD-monitor

Læs davon vegledning omhyggeligt igennemør installation ogibrugtagning, og opbevar den. Giv den til brugeren, hvis du giverproduktet videre.

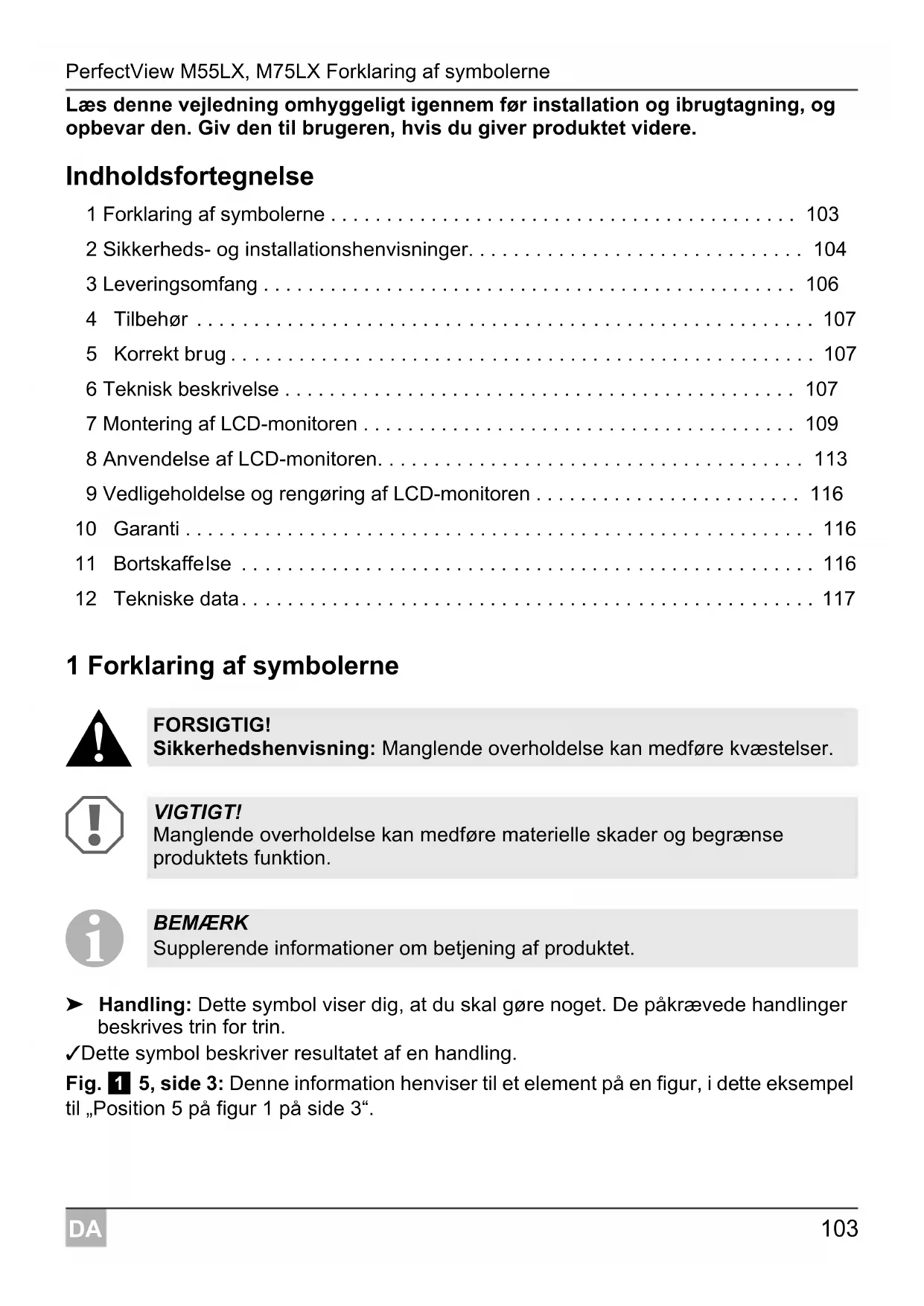

Indholdsfortegnelse

1Forklaringafsymbolerne 103
2Sikkerheds-og installationshenvisninger. 104
3 Leveringsomfang 106
4 Tilbehør 107
5 Korrektbrug 107
6 Teknisk beskrivelse 107
7 Montering af LCD-monitoren 109
8 Anvendelse at LCD-monitoren. 113
9Vedligeholdelse og rengoring af LCD-monitoren 116
10 Garanti 116
11 Bortskaffelse 116
12 Tekniske data. 117

1 Forklaring af symbolerne

FORSIGTIG!

Sikkerhedshenvisning: Manglende overholdelse kan medføre kvæstelser.

VIGTIGT!

Manglende overholdelse kan medføre materielle skader og begrænse Produktets Funktion.

BEMAERK

Supplerende informationer om betjening af produitet.

Handling: Dette symbol viser dig, at du skal gore noget. De pakrævede handlinger beskrives trin for trin.

Dette symbol beskriver resultatet af en handling.

Fig. 1 5, side 3: Denne information henviser til et element på en figur, i dette eksempel til „Position 5 på figur 1 på side 3".

2 Sikkerheds- og installationshenvisninger

Overhold sikkerhedshenvisingerne og palaeggene, der er foreskrevet af koretjoproducenten og af automobilbranchen!

Producenten pátager sig intet ansvar for skader i følgende tilfælde:

• Monterings-eller tilslutningsfejl
• Beskadigelser på produitet på grund af mekanisk pavirkning og overspænding
• Aendringer på produit ut den udtrykkelig tilladelse fra producenten
• Anvendelse til andre formal end dem, der er beskrevet i vegledningen

VIGTIGT! Fare for beskadigelse!

• Afbryd på grund af faren for kortslutning altid minuspolen før arbejder på køretøjets el-system.
  Ved køretøjer med ekstra batteri skal du øgså afbryde minuspolen på dette batteri.
• Utilstrækkelige ledningsforbindelser kan føre til, at en kortslutning
• fører til kabelbrand,
• udloser airbaggen,
• beskadiger elektroniske styreanordninger,
• forårsager, at elektriske Funktioner svigter (blinklys, bremselys, horn, tænding, lys).

Overhold derfor falgende henvisninger:

• Anvend kun isolerede kabelsko, stik og fladstiksmuffer ved arbejder på følgende ledninger:

-30 (indgang pa batteri plus direkte)
- 15 (tilkoblet plus, bag batteri)
- 31 (tilbageforing fra batteri, stel)
-58 (baklygte)

Anvend seks kronemuffer.

• Anvend en krympetang (fig. 12, side 3) til at forbinde kablerne.

• Skru ved tilslutninger til ledning 31 (stel) kablet

• på en køretøjsegnet stelskrue ved hjælp af kabelsko og tandskive eller

• på karosseripladen ved hjælp af kabelsko og plodeskrue.

Sorg for god stelforbindelse!

När batteriets minuspol afbrydes, mister alle komfortelelektronikkens flygtige lagre de gemte data.

• Afhängigt af køretøjets udstyr skal du indstille følgende data ingen:

Radiokode
- Køretøjets ur
- Kontaktur
-Koretjetscomputer
- Sædeposition

Henvisninger til indstillingen findes i den pagaelende betjeningsvejledning.

Overhold følgende henvisninger ved monteringen:

FORSIGTIG!

• Fastgør monitoren, sö den under ingen omstændigheder (hård opbremsning, trafikuheld) kan lösne sig og före til kvæstelse af dem, der sidder i køretøjet.
• Fastgor ikke monitoren i virkeområdet for en airbag, da der ellers er fare for kvæstelser, hvis den udløses.

Overhold følgende henvisninger ved arbejde på elektriske dele:

• Anvend kun en diodeprøvelampe (fig. 1, side 3) eller et voltmeter (fig. 2, side 3) til spændingskontrol i elektriske ledninger.

Testlamper (fig. 1 3, side 3) med et lyselement optager for hj strm. Derved kan koretjets elektronik beskadiges.

När de elektriske tilslutninger etableres, skal det sikres, at de

• ikke knaekkes aller snos,
• ikke skurer mod kanter,
• seks trækkes uten beskyttelse mod gennemføringer med skarpe kanter (fig. 3, side 4).

Isolér alle forbindelse og tilslutninger.
- Sørg for at sikre kablerne mod mekanisk belastning ved hjælp af kabelbindere eller isoleringsbænd, f.eks. på eksisterende ledninger.

Overhold følgende henvisninger ved omgang med LCD-monitoren:

FORSIGTIG!

• Personer (inkl. børn), der på grund af deres fysiske, sanse-ller mentale evner eller deres uerfarenhed aller uvidenhed ikke er i stand til at anvende Produktet sikkert, br kun anvende dette produit under en ansvarlig persons opsyn eller anvisning.
  Abn畸形 monitoren (fig. 4, side 4).
• Nedsænk aldrig monitoren i vand (fig. 5, side 4). Monitoren er/DDtæt.
• Monitoren mä under ingen omstændigheder begrænse synsfeltet ved kørslen (fig. 8, side 5).
• Betjen/DD:meten med vade hender.
• Tag monitoren ud af drift, hvis kabinetet er beskadiget.

VIGTIGT!

• Tilslut den korrekte spænding.
• Anvend ikke monitoren i omgivelser, der
• er udsat for direkte sollys,
• er udsat for kraftige temperatursvingninger,
• har en høj luftfugtighed,
• har)darlig ventilation,
• er støvede eller olieholdige.
  Tryk ikke på LCD-displayet.
• Tab ikke monitoren.
• Hvis du anvender monitoren i køretøjer, bør køretøjet køre under anvendelsen, sä køretøjsbatteriet ikke aflades.
• Billedkvaliteten kan reduceres, hvis der er kraftige elektromagnetiske felter i nærheden. Montér derfor ikke monitoren i nærheden af højttalere.

3 Leveringsomfang

Nr. pá

fig. 9,

side 5

Maengde Betegnelse

Article-nr.

M55LX M75LX

1 1 Monitor 9102100059 9102100058
21 Monitorholder 9102200193
31 Afdækning monitorholder 9102200194
41Solskaerm 9102200200 9102200201
- 1 Tilslutningskabel 9102200196
--Fastgorelsesematerialiae

4 Tilbehør

Kan fas som tilbehør (ikke indeholdt i leveringsomfanget):

Betegnelse Artikel-nr.

IR-fjernbetjening 9102200199

5 Korrekt brug

LCD-monitorerne PerfectView M55LX (art.nr. 9102100059) og M75LX (art.nr. 9102100058) er monitorer, der primært er tiltænkt brug i køretøjer. De kan anwendes til at tilslutte kameraer (f.eks. et bakkamerasystem) eller andre videokilder.

LCD-monitorerne er dimensioneret til erhvervsmaessig anvendelse.

6.1 Funktionsbeskrivelse

LCD-monitoren er en monitor, hvor kameraer (f.eks. et bakkamerasystem) aller andre videokilder (f.eks.DVD-apparat) kan tilsluttes. Der kan skiftes frem og tilbage mellem videokilderne.

Monitoren har styreledninger, som kameraerne kan aktiveres automatisk med.

Den kan tilslutte op til fire kameraer. Ud over den normale aktivering kan de fire kameraer tilkobles after hinanden i et automatisk forləb. Monitoren har derudover en indstillelig afstandsvisning på displayet, som aktiveres automatisk,ningar skiftes til bakgearet (CAM1).

Monitorens display kan beskyttes mod blænding ved hjælp af den aftagelige solskærm.

6.2 Betjeningselementer

På monitoren vindes følgende betjeningselementer:

Nr. pá fig. 10, side 6

Beteg-nelse

Beskrivelse

1 Sensorvindue til natfunktionen Displayets lysstyrke tilpasses automatisk til omgivelseslyset.

2 Tænder og slukker monitoren.
Tasten lyser rødt, Near monitoren befinder sig på standby. Den lyser grønt, Near monitoren erændt.

Nr. pà
fig. 10, Beteg-nelse
Beskrivelse

3 + 1 .Foroger lysstyrken.

1. Forøger værdien for den valgte parameter,ningar menu blev abnet.

4-1. Reducer lysstyrken.

1. Reducerer værdien for den valgte parameter,.nr en menu blev abnet.

2. Tilkopler menuen.

3. Henter parametre, der skal indstilles.

Parametre er fordelt på tre skærmsider i fölgende rækkefolge:

Side 1: Billede

-Lysstyrke ("Brightness")
- Kontrast ("Contrast")
Farve (Colour")
Lydstyrke ("Volume")
- Automatisk dæmpning ("Auto Dim")
- Afstand ("Distance"): Indstilling af afstandsmærkerne

Side 2: Optioner

• Sprog ("Language"): "Tysk", "Engelsk", "Fransk", "Italienisk", "Nederlandsk", "Spansk", "Portugisik", "Russisk"
• Skala ("Scale"): Til- ell er frakobler afstandsmærker
• Kamera1/Kamera2/Kamera3/Kamera4 ("Camera1/Camera2/Camera3/Camera4"): „Normal" eller „Spejlvendt"
  -Folsomhed ("Sensitivity"):Indstilling af tilkoblingstaersklen for natdaempningsfunktionen

Side 3: Automatisk søgning

• Automatism søgning (",Auto search"): Tilkobler det automatiske kameraforløb (kameraerne tilkobles i indstillelige tidsintervaller, f.eks. til en hestetransport med overvågning af flere bokse).
• Kamera1/Kamera2/Kamera3/Kamera4 ("Camera1/Camera2/Camera3/Camera4"): Indstilling af koblingsinterval
• Reset ("Default"): Fabriksindstilling af alle parametre

6 CAM Skifter fra et kamera til det næste.

Nr. pà
fig. 10, Beteg-nelse
Beskrivelse

7 Monitorholder

8 Hojttaler

7 Montering af LCD-monitoren

7.1 Nodvendigt værktj (fig. 1, side 3)

Til installation og montering har du brug for følgende værktøj:

Målestok (4)
Korner (5)
- Hammer (6)
Sæt bor (7)
Boremaskine (8)
- Skruetraekker (9)

Til den elektriske tilslutning og kontrollen af den har du brug for folgende hjælpemidler:

• Diodeprøvelampe (1) eller voltmeter (2)
  Isoleringsband (10)
  Krympeflex
• Varmepistol (11)
  Krympetang (12)
  Evt. loddekolbe (13)
  Evt. Ioddetin (14)
  Evt. kabelgennemf.orgingsmuffer

Til fastgorelse af kablerne har duevt. brug for yderligere kabelbindere.

7.2 Montering af monitoren

FORSIGTIG! Fare for kvaestelser!

Vælg monitorens plads, sä passagererne under ingen omstændigheder (f.eks. på grund af HARD opbremsning, trafikuheld) kankommen til skade.

Overhold følgende henvisninger ved monteringen:

Vælg et egnet monteringssted, SSE du uhindret kan se monitoren (fig. 6 og fig. 7, side 4).
- Montér aldrig monitoren i et område, hvor hovedet støder imod, eller i virkeområdet for en airbag. I modsat fald er der ved udløsning fare for kvæstelser.
- Monitoren må under ingen omstændigheder begrænse synsfeltet ved kørslen (fig. 8, side 5).
- Monteringsstedet skal vare jævnt.
- Kontroller, om det pakrævede frirum til at anbringe skiver og møtrikker er til rådighed under det valgte monteringssted.
- Kontroller først, om der er tilstrækkeligt frirum, hvor boretkommen ud (fig. 2, side 4).
- Husk på monitorens vægt. Montérevt. forstærkninger (større spændeskiver eller plader).
- Kontroller, at til Slutningskablet til monitoren kan traekkes.

Fastlæggelse af monteringsstedet (fig. 11, side 7)

Sæt monitoren på monitorholderen.
Placér monitoren med den monterede holderfod på prve.

Tegt omridset af holderfodens omrids på instrumentbrættet.
Tag monitoren af monitorholderen.

Påskruning af monitorholderen på instrumentbrættet (fig. 12, side 7)

Hold holderfoden inden for omridset, der blev tegnet forinden.
Fastgør monitorholderen med de selvskærende skruer.

Fastgorelse af monitoren

Skub monitoren på monitorholderen, og fastgør den med fingerskruen (fig. 11, side 7).
Skub afdækningen over monitorholderen på monitoren.

7.3 Elektrisk tilslutning af monitoren

Strømskemaet for LCD-monitoren vindes på fig. 14, side 8.

Nr. Betegnelse

1 Monitor

2 Bøsning med 20 ledere

3 Monitortilførssledning

4 Stik med 20 ledere

5 12 – 24 V-plus-kabel (rødt): Tilslutting tilændingens pluspol (tilkob-let plus, klemme 15) eller batteriet pluspol (klemme 30)

6 Stelkabel (sort): Tilslutting til spændingskildens minuspol

7 Kabel (grønt): Styreindgang for videoindgang CAM1, f.eks. til tilslutting til baklygten

8 Kabel (hvidt): Styreindgang for videoindgang CAM2, f.eks. sidekamera

9 Bøsning med 6 ledere CAM1 (tilslutting til videokilde 1)

10 Bøsning med 6 ledere CAM2 (tilslutting til videokilde 2)

11 Bøsning med 6 ledere CAM3 (tilslutting til videokilde 3) med videosignalregistering

12 Bøsning med 6 ledere CAM4 (tilslutting til videokilde 4, med videosignalregistering)

13 Kabel (blåt): Styreindgang for videoindgang CAM3 Når systemet aktiveres via dette styreledning, forbliver alle tasteruden Funktion (iht. DIN EN 1501-1).

VIGTIGT!

Kabelforinger og kabelforbindelser, der ici er korrekte, fomerigen og igen til fejlfunktioner ved ell er beskadigelser pa komponenter. En korrekt kabelforing og kabelforbindelse er grundforudsætningen for, at de monterede komponenter fungerer konstant og fejflrit.

Overhold følgende henvisninger, nr tilslutningskablerne trækkes:

• Anvend originale gennemføringer aller andre gennemføringsmuligheder, f.eks. ventilationsgitre, til gennemføringen af tilslutningskaplerne. Hvis der ikke er gennemføringer til rådighed, skal du bore et hul på 22 mm. Kontroller Först, om der er tilstrækkeligt frirum, hvor boretkommen ud (fig. 2, side 4).
• Dæk boringen med gennemf.orgingen (fig. 12 1, side 7) i monitorholderens bundplade.
• For at undgå at kablet beskadiges, skal der altid være tilstrækkelig afstand til varme dele på køretøj (lamper, varmeapparat, ventilatorer osv.).

• När kablerne trækkes, skal det sikres (fig. 3, side 4), at de

• ikke knækkes aller snos kraftigt,

• ikke skurer mod kanter,
• ikke trækkes uten beskyttelse mod gennemføringer med skarpe kanter.

Tilslutning af monitoren som bakkamerasystem (fig. 14, side 8)

Træk monitorholderens tilslutningskabel på instrumentbrættet.
Saat stikket pa monitorkablet (2) i bøsningen (4) pa til Slutningskablet (3).

Der skal kunne hores, at stikket gär indgreb.

VIGTIGT! Fare for beskadigelse!

Ved tilslutning til spændingskilden skal polerne vende rigtigt.

Tilslut tilslutningskablets rode og sorte kabel til en egnet spændingskilde:

• Tilslut det rode kabel (5) til klemme 15 (tænding).
• Tilslut det soit kabel (6) til klemme 31 (stel).

Hvis monitoren skal aktiveres,ningar der skiftes til bakgearet, skal det gronne kabel (7) tilsluttes til baklygtens plusledning.

BEMERK

Hvis der er spænding på det grønne kabel (7), aktiveres bakkameraet. Bakkameraet har forrang.

Hvis monitoren f.eks. skal aktiveres, nár blinklyset aktiveres, skal følgende styrekabel tilsluttes til en plusledning på blinklysene:

• Hvidt kabel (8), blåt kabel (13)

BEMAERK

När der er spænding på dette styrekabel, aktiveres videoindgangene CAM2 og CAM3.

Dette styrekabel anvendes som signalledning til at aktivere f.eks. et sidekamera, när blinklysene aktiveres.

Forbindevt. bøsningen CAM1 (9) på tilslutningskablet med stikket på videokilde 1 (f.eks. et bakkamera).
Forbindevt.bosningen CAM2 (10) på tilslutningsktablet med stikket på videokilde 2 (f.eks. et sidekamera).
Forbindevt. bøsningen CAM3 (11) på tilslutningsktablet med stikket på videokilde 3 (f.eks. et kamera).

BEMAERK

Vær opmaerk som på videosystemets strømforbrug. Kameraerne er udstyret med opvarmninger. Der kan maks. Ibe en strøm på 1,5 A (tre kameraer ved opvarmning). Anvend en afbryderkontakt ved direkte tilslutning til batteriet. Dermen'd kan videosystemet let afbrydes fra batteriet, nrkoretogjet ikke læn-gere anwendes.

Tilslutning af et ekstra bakkamera (anhängerfungtion)

Forbindevt. bøsningen CAM4 (12) på tilslutningskablet med stikket på det ekstra bak-kamera.

8 Anvendelse af LCD-monitoren

8.1 Tilkobling af monitoren

När monitoren er slukket, skal du trykke på tasten „♂" (fig. 10 2, side 6) for at tænde monitoren.
Tasten lyser gront.
Det overfarte billede vises.

8.2 Frakobling af monitoren

Tryk på tasten „ü" (fig. 10 2, side 6) for at slukke monitoren.
Tasten lyser rødt.
Billedet slukker.

8.3 Indstilling af monitoren

Du kan indstille monitoren i henhold til dine ønsker på folgLende måde (fig. 10, side 6):

Tryk tasten (5) for at vælge de ønskede parametre.
De indstilleige parametre vises i fologende rækkefolge:

Side 1: Billede

-Lysstyrke ("Brightness"):0-100
-Kontrast(,Contrast"）:0-100
-Farve(“Colour”):0-100
-Lydystyrke (^,V o l u m e^,) : 0-100
- Automatism dæmpning ("Auto Dim"): Tænd, sluk
- Afstand (Distance) Indstilling af afstandsmærkerne (kapitlet „Indstilling af afstandsmærkerne" på side 116)

Side 2: Optioner

• Sprog ("Language"): "Tysk", "Engelsk", "Fransk", "Italienisk", "Nederlandsk", "Spansk", "Portugisik", "Russisk"
• Skala ("Scale"): Tænd, sluk (til- ell er frakobler afstandsmærker)
• Kamera1/Kamera2/Kamera3/Kamera4 ("Camera1/Camera2/Camera3/Camera4"): „Normal“ eller „Spejlvendt“
• Følsomhed (,Sensitivitv):1,2 Indstilling af tilkoblingstaersklen for natdampningsfunktionen for at undgå blænding. I dæmpningsmodusen skla tilkoblingstaersklen indstilles pa to trin

Side 3: Automatisk søgning

• Automatism søgning ("Auto search"): Tænd, sluk Tilkobler det automatiske kameraforløb (kameraerne tilkobles i indstillelige tids-intervaller, f.eks. til en hestetransport med overvågning af flere bokse).
• Kam. Fors. ("Cam. Delay"): Indstilling af koblingsintervalt (2 til 20 sek.)
• Reset ("Default"): Fabriksindstilling af alle parametre

Tryk på tasten „+“ (3) eller tasten „-“ (4) for at indstille den ønskede parameter.
Tryk på tasten „+“ (3) for at forøge værdien for den valgte parameter.
Tryk på tasten „(4) for at reducere værdien for den valgte parameter.

8.4 Indstilling af videokilden

Gå frem på følgende@mde for at indstille videokilden (fig. 10, side 6):

Hvis du ønsker at skifte videokilde, skal du trykke på tasten „CAM" (6).
Monitoren skifter kameraet i rækkefolgen „Kamera 1 – Kamera 2 – Kamera 3 – Kamera 4".

BEMAERK

Hvis du ønsker at lade kameraer kore automatisk: Se kapitlet „Indstilling af automatisk søgning" på side 115.

8.5 Indstilling af automatisk søgning

Gå frem på følgende@made for at indstille den automatiske søgning (fig. 10, side 6):

Tryk på tasten, (5) flere gange, indtil menuen „Automatisk søgning“ vises.
Tryk på tasten „+“ (3) for at tilkoble den automatiske søgning.
Monitoren begynder at skifte automatisk mellem kameraerne i rækkefolgen, Kamera 1 - Kamera 2 - Kamera 3 - Kamera 4" i den indstillede tid. Efter det forste gennemlob vises der kun indgangene med tilslutte de kameraer. I donne driftsart star der ikke lyd til rådighed.

Indstilling af visningsvarighed

Du kan indstille visningsvarigheden fra 2 sek. til 20 sek.

Tryk patasten " (5) flere gange, indtil menuen ,Kam. fors." vises.
Tryk på tasten „+“ (3) for at forøge kameraernes visningsvarighed.

Afslutning af den automatiske søgning

Tryk på tasten „(5) flere gange, indtil menuen „Automatisk søgning“ vises.
Tryk på tasten „+“ (3) for at frakoble den automatiske søgning.

8.6 Registering af anhengerkameraet

Der er brug forijke Funktion ved anvendelse af en anhængerkamera (fig. 13, side 7),\ när systemet automatisk aktiveres via bakgearet.

• Et kamera tilsluttet (f.eks. traekkoretj.uden anhaenger):
  Kameraet, der er tilsluttet til CAM1 (1), aktiveres.
  To kameraer tilsluttet (f.eks. trækkøretøj med anhænger):
  Kameraet, der er tilsluttet til CAM4 (2), aktiveres (CAM1 er inaktivt).

8.7 Indstilling af afstandsmærkerne

Gå frem på følgende@mde for at indstille afstandsmærkerne (fig. 10, side 6):

Tryk på tasten, (5) flere gange, indtil menuen „Skala“ vises.
De indstilleige afstandsmærker vises.
Tryk på tasten „+“ (3) for at forskyde afstandsmærkerne, der er fremhævet med rødt.
Tryk pà tasten „(4) for at vælge det næste afstandsmærke.
Tryk patasten (5) for at afslutte indstillingen.

• Anvend ikke skarpe eller harende midler til rengøring, da det kan beskadige monitoren.
  Fjern kablerne, för du rengør monitoren, sö der/DDKE kan opsta en kortslut-ning.

Rengør af og til monitoren med en fugtig, blød klud.

10 Garanti

Den lovbestemte garantiperiode gælder. Hvisprodukter er defekt, skal du kontakte producentens afdeling i dit land (adresser, sevejledningens bagside)ller din forhandler.

Ved reparation aller krav om garanti skal du indsende falgende:

Defektekomponenter
En kopi af regningen med kobsdato
En reklamationsgrund aller en fejlbeskrivelse

11 Bortskaffelse

Bortskaf sá vikt muligt emballagen sammen med det tilsvarende genbrugsaffald.

Hvis du tager produit endegyldigt ud af drift, skal du kontakte det nærmestre recyclingcenter aller din faghandel for at fä de pagældende forskritter om bortskaffelse.

12 Tekniske data

	M55LX M75LX
Art.nr.: 9102100059 9102100	0058
Type: Color TFT LCD
Displaystørrelse: 5" (12,7 cm) 7" (17,8 cm)
Lysstyrke: ca. 350 cd/m2 ca.	400 cd/m2
Displayopløsning H x V: 385	000 pixel
Tv-standard: PAL/NTSC (automatisch omstilling)
Driftsspænding: 12 - 30 V=
Effekt:	Maks. 10 W
Driftstemperatur:	-20 °C til 70 °C
Lagertemperatur:	-25 °C til 80 °C
Luftfugtighed:	maks. 85 %
Vibrationsstyrke:	6 g
Mål i mm B x H x D:	146 x 87 x 26	190 x 110 x 26
Vægt:	350 g	400 g

Godkendelser

Apparatet har E13-godkendelsen.

6.1 Funktionsbeskrivning

Dra monitorfastets anslutningskabel på instrumentbradan.

Hvis man ikke overholderijke regelen, kan det fjre til materielle skader og skade funksjonen tilproduktet.

MERK

Utfyllende informasjon omBruk av produitet.

Handling: Dette symbolet indikerer at du ma gjore noe. De ndvendige handlingene beskrives trinnvis.
Dette symbolet beskriver resultatet av en handling.

• Bruk en krympetang (fig. 1 12, side 3) for a forbinde kabelen.

• Skru fast kabelen ved tilkobling til ledning 31 (jord)

• med kabelsko og laseskive til kjoretyets jordkobling eller

• med kabelsko og plateskrue til karosseriet.

Pass på at du har god jord forbindelse!

Vær oppmerksom på folgende ved montering:

FORSIKTIG!

Vær oppmerksom på folgende ved arbeid på elektriske deler:

• Bruk kun en diodetestlampe ved testing av spennen i de elektriske ledningene (fig. 1 1, side 3) eller et voltmeter (fig. 2, side 3).

Betegnelse	Artikelnr.
IR-fjernbetjening	9102200199

5 Riktig bruk

Du finner følgende betjeningselementer på monitoren:

Nr. i fig. 10, side 6	Beteg- nelse	Beskrivelse
1 Sensorvindu for dimmerfunksjon Lysstyrken i displayet tilpasses automatisk til omgivelsessly- set.
2 Ø Slår monitoren av og på. Tasten lyser ødt;nær monitoren står i standby. Den lyser grønt;nær monitoren er innkoblet.
3 + 1. Øker lysstyrken. 2. Øker verdien til den valgte parameteren,;nær en meny er apnet.
4 - 1. Reduserer lysstyrken. 2. Reduserer verdien til den valgte parameteren,;nær en meny er øpnet.

Nr. i
fig. 10, Beteg-nelse Beskrivelse

1. Slarpa menyen.

2. Henter fram parametre som skal stilles inn

Parametre er fordelt i følgende rekkefolge på tre bildeeskjermsider:

Side 1: Bilde

-Lysstyrke («Brightness»)
- Kontrast («Contrast»)
-Farge（«Colour»）
-Lydystyrke («Volume»)
- Auto-dimmer («Auto Dim»)
- Avstand («Distance»): Innstilling av avstandsmerkene

Side 2: Alternativer

• Språk («Language»): «Tysk», «Engelsk», «Fransk», «Italiensk», «Nederlandsk», «Spansk», «Portugisisk», «Russisk»
• Skala («Scale»): Slå avstandsmerkene av eller på
• Kamera1/Kamera2/Kamera3/Kamera4 («Camera1/Camera2/Camera3/Camera4»): «Normal» eller «Speilet»
• Følsomhet («Sensitivity»): Innstilling av innkoblingster-skelen for natt-dimme-funksjonen

Side 3: Autosøk

6 CAM Skifter fra att kamera til det;neste.

7 Monitorfeste

8

H

∅

y

t

7 Montere LCD-monitor

7.1 Nodvendig verktoy (fig. 1, side 3)

Til montering trenger du følgende verktøy:

Målestav (4)
Kjørner (5)
- Hammer (6)
Borsett (7)
Bormaskin (8)
- Skrutrekker (9)

Koble den rode og svarte kabelen til tilkoblingskabelen til en spenningskilde:
- Koble den rode kabelen (5) til klemme 15 (tenning).
- Koble den svarte kabelen til klemme (6) til klemme 31 (jord).

Nár monitoren skal aktiveres nár du aktiverer revers, kobler du den grønne kabelen (7) til plussledningen på ryggelyset.

MERK

När det er spenning på den grønne kabelen (7), aktiveres ryggekameraet automatisk. Ryggekameraet har prioritet.

Nár monitoren skal aktiveres f.eks. nár man slár på blinklyset, kobler du følgende styrekabel til på en plussledning til blinklyset:

• hvit kabel (8), blå kabel (13)

MERK

När det ligger an spenning på这部分 styrekabelen, aktiveres videoinngangene CAM2 og CAM3.

Kobleevt.kontakten CAM1 (9) pa tilkoblingskabelen med stopslet til videokilde 1 (f.eks. ryggekamera).
Koble eventuelt kontakten CAM2 (10) på tilkoblingskabelen til pluggen på videokilde 2 (f.eks. sidekamera).
Kobleevt.kontakten CAM3 (11) pa tilkoblingskabelen med stopslet til videokilde 3 (f.eks. camera).

MERK

Vær oppmerksom på strømforbruket til videosystemet. Kameraene er utstyrt med oppvarming. Det kan maksimalg en strøm på 1,5 A (tre kameraer i varmedrift). Bruk en skillebryter ved direkte tilkobling til batteriet. På denen maten kan du enkelt koble videosystemet fra batteriet när du ikkeBruker kjoretøyet lenger.

Tilkobling av et ekstra ryggekamera (tilhengerdrift)

Kobleevt. kontakten CAM4 (12) på tilkoblingskabelen med stopslet til det ekstra ryggekameraet.

8 Bruke LCD-monitor

8.1 Slå på skjermen

Nár monitoren er avslätt, trykker du på tasten «Ü» (fig. 10 2, side 6) for à slå på monitoren.
Tasten lyser gront.
Det overfarte bildetkommenfram.

Du kan stille inn monitoren sik du onsker. Gåfram på følgende mæte (fig. 10, side 6):
Trykk pa tasten « » (5), for a velge onsket parameter.
De innstillbare parametre indikeres i fologende rekkefolge:

Side 1: Bilde

-Lysstyrke («Brightness»): 0-100
-Kontrast(«Contrast»):0-100
-Farge («Colour»): 0-100
-Lydystyrke («Volume»): 0-100
- Auto-dimmer («Auto Dim»): På, Av
- Avstand («Distance»): Innstilling av avstandsmerkene (kapittel «Stille inn avstandsmerker» på side 145)

Side 2: Alternativer

• Språk («Language»): «Tysk», «Engelsk», «Fransk», «Italiensk», «Nederlandsk», «Spansk», «Portugisik», «Russisk»
• Skala («Scale»): På, Av (Slå avstandsmerkene av eller på)
• Kamera1/Kamera2/Kamera3/Kamera4 («Camera1/Camera2/Camera3/Camera4»): «Normal» aller «Speilet»
• Følsomhet («Sensitivity»): 1, 2
  Innstilling av innkoblingsterskelen for natt-dimme-funksjonen, for Å unngå blending.
