HASZNÁLATI ÚTMUTATÓ PerfectView M75LX WAECO

Szerelési es hasznalati utmutató

DE Fordern Sie weitere Informationen zur umfangreichen Produktpalette aus dem Hause Domatic WAECO an. Bestellen Sie einfach unsere Kataloge kostenlos und unverbindlich unter der Internetadresse: www.domatic-waeco.de
EN We will be happy to provide you with further information about Domatic WAECO products. Please order our free catalogue with no obligation to buy on our homepage: www.domatic-waeco.com
FR Demandez d'autres informations relatives à la large gamme de produits de la maison Domatic WAECO. Commandez tout simplement notre catalogue gratuite et sans engagement à l'adresse internet suivante: www.domatic-waeco.com
ES Solicitás más información sobre la amplia gama de produits de la Empresa Dometic WAECO. Solicite simplementestuyestros catálogosde forma gratuitysincompromiso en la dirección de Internet: www.dometic-waeco.com
IT Per ottenerere maggiori informazioni sull'ampia gamma di prodotti Domatic WAECO è possibile ordinare una copia gratuite e non vincolante del nostro Catalogo all'indirizzo Internet: www.domatic-waeco.com
Maak kennis met het omvangrijke productscala van de firma Domatic WAECO. Bestel onsce catalogus gratis en vrijblijvend onder het internetadres: www.domatic-waeco.com
DA Bestil yderligere information om det omfattende produktudvalg fra Domatic WAECO. Bestil vores katalog gratis og uforpligtende på internetadressen: www.domatic-waeco.com
SV Inhämta mer information om den omfattande produktpalletten fran Domatic WAECO: Beställ vara kataloger gratis ochutan forpliktelser under var Internetadress: www.domatic-waeco.com
No Be om mer informasjon om det rikholdige produktutvalget fra Domatic WAECO. Bestill var katalog gratis uforbindtlig på Internettadressen: www.domatic-waeco.com
Pyytäkää lisää tietoja Domatic WAECOn kattavista tuotevalikoimista. Tilatkaa tuotekuvastomme maksutta ja sitoumksetta internet-osoitteesta: www.domatic-waeco.com
PT Peça mais informação sobre a ampla gama de produits da Empresa Domatic WAECO. Peça simplesmente os outros catálogos de forma gratuita e sem qualquer compromisso, disponível no site: www.domatic-waeco.com
RU 3a npoCHTe daJIbHeIyU HnΦopMaIuO6 oB oBunpHOM accOpTImeTe npOdyKcHn KOMnAHm Dometic WAECO. IpocTo 3akJnte Haun KaTaNrHa caTte www.dometic-waeco.com; 3ta ycIyra npedocTabIeTc8beCnPaTHo Hn K Yemy He obraBaet.
PL Prosze sie zapoznać z informacjami na temat szerokiej gamy produktów Domatic WAECO. Prosze zamȩwość naz bezplaty katalog i zapoznać sie z niewiaźadc oferta pod adresem: www.domatic-waeco.com
CS Žádejte další informace o rozsáhlé nabídce vyrobkú firmy Domatic WAECO. Stačí zdarma a nezávazné objednat naše katalogy na internetové adrese: www.domatic-waeco.com
SK Vyžiadajte si d'alsie informácie o rozsiahlej palette vyrobkov Domatic WAECO. Objedajte si bezplatne a nezáväzne nám katalóg na internetovej adrese: www.domatic-waeco.com
HU Kérjen további információkat a Domatic WAECO cég széles körü termékpalettájáról. Rendelje meg ingyenes katalógusainkat kötelezettség nélkül a következő internetcímen: www.domatic-waeco.de

1
1

2

3

4

5

6

7

8

9

10

11

121314

10

Beépités és üzembe vétel elött gondosan olvassa el és orizzé meg ezt a használati utmutató. Ha a terméket továbbadja, mellekelje hozzá a használati utmutató is.

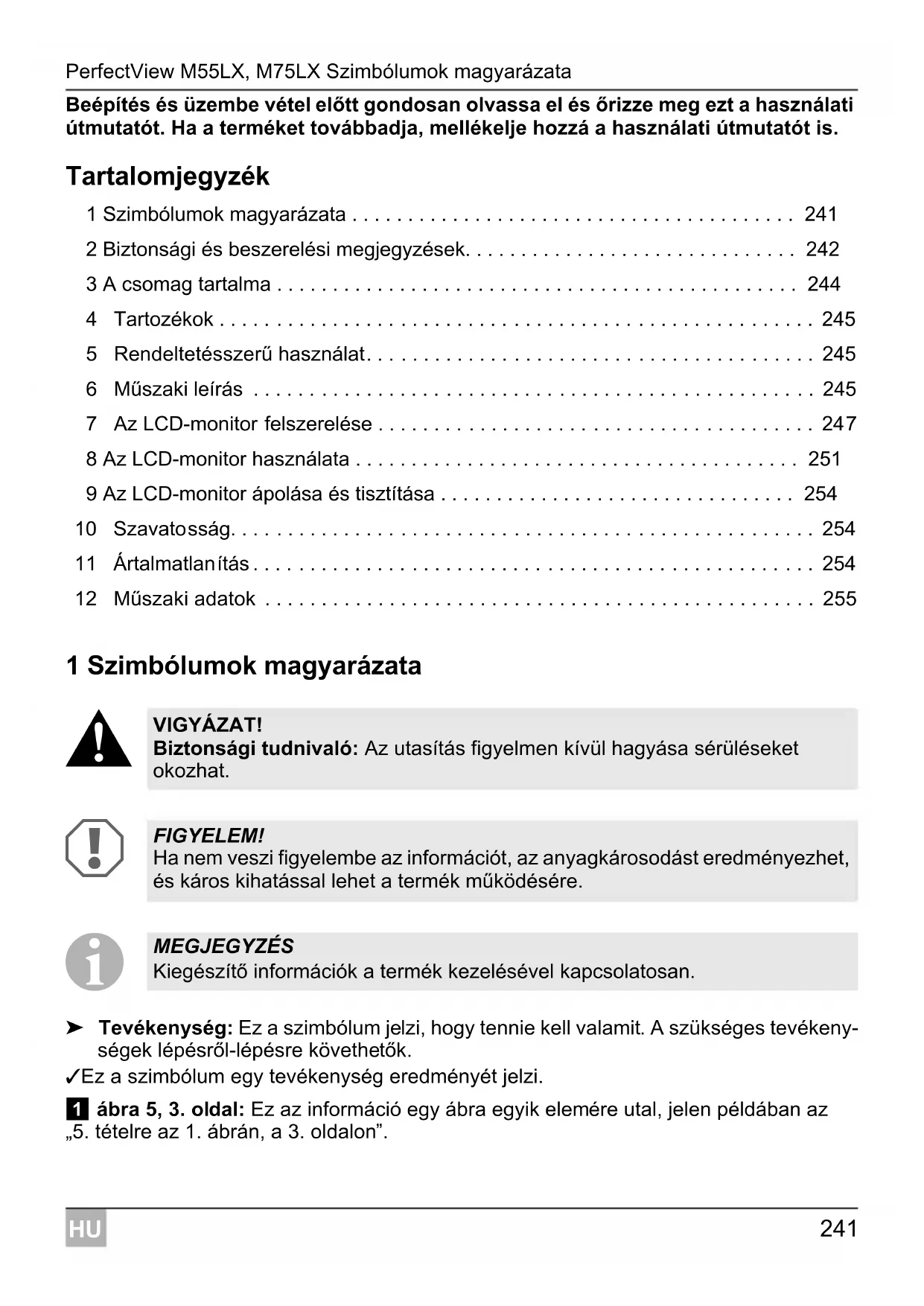

Tartalomjegyzék

1 Szimbólumok magyarázata 241
2 Biztonsagi es beszerelési megjegyzések. 242
3 A csomag tartalma 244
4 Tartozekok 245
5 Rendeltetesszeru hasznalat. 245
6Muszaki leiras 245
7 Az LCD-monitor felszerelése 247
8 Az LCD-monitor hasznalata 251
9 Az LCD-monitor apolasa es tisztitasa 254
10 Szavatossag. 254
11 Artilmatlanitas 254
12 Muszaki adatok 255

1 Szimbólumok magyarázata

VIGYÁZAT!

Biztonsági tudnivaló: Az utasítás figyelmen kívül hagyása séruléseket okozhat.

FIGYELEM!

Ha nem veszi figyelembe az informaciót, az anyagkárosodást eredményezhet, és káros kihatással lehet a termek muködésére.

MEGJEGYZES

Kiegésztő informáciok a termék kezelésével kapcsolatosan.

Tevékenység: Ez a szimbóolum jelzi, hogy tennie kell valamit. A szükséges tevékenységek lépésröl-lepésre kovethetők.

Ez a szimbólum egy tevékenység eredményét jelzi.

1 ábra 5, 3. oldal: Ez az informácio egy ábra egyik elemère utal, jelen példában az „5. tételre az 1. abrán, a 3. oldalon".

2 Biztonsági és beszerelési megjegyzesek

Vegye figyembe a jarmügyartó és a gépjármuszakma által előirt biztonsági megjegyzeseket és előirásokat!

A gyártó a bekövetkező károkér t a kòvetkező esetekben nem vállal felelosséget:

szerelési vagy csatlakozási hiba
a termek mechanikai behatasok es tulfeszültsegek miatti sérülse
a termek kifejezett gyartoi engedely nelkuli modositasa
- az utmutatóban leírt celoktól eltérő felhasznalás

FIGYELEM! Sérulésveszély!

• Róvidzárlat veszélye miatt a jarmüelektronikán vegzendő munkák elött min-dig csatlakoztassa le a minusz polust. Kiegészítő akkumulátorokkal rendelkező jarmüveknél arról is csatlakoz-tassa le a minusz polust.
• A nem megfelelo gezetékcsatlakozások következményekeyéppen rovidzárlat miatt
• kábeltüz keletkezhet,
• a légzsák kiold,
• az elektronikus vezerlöberendeźesek megserülnek,
• az elektromos funkciok meghibásodnak (index, féklampa, kurt, gyújtás, világítás).

Ezert vegye figylembe a kovetkező megjegyz séket:
- A következő gezétékeken vegzendő munkáknálCsak szigetelt kabelsarukat, csatlakozódupókat és lapos dugohüvelyeket használjon:

• 30 (kozvetlen bemenet az akkumulátor positív polusától)
• 15 (kapcsolt positiv gezetek, akkumulator utan)
• 31 (visszamenő vezetak akkumuláortól, fold),
• 58 (tolatolampa).

Ne hasznaljon sorkapcsokat ('csoki').

• A kábelek csatlakoztatásához préselőfogót (1. ábra 12, 3. oldal) használjon.

• A csatlakozásoknál a kábelt csavarozza a 31-es gezetékhez (föld)

• kábelsarval és fogazott alatétel egy a jámúvön levő foldelócsavarhoz vagy

• kábelsaruval és lemezcsavarral a karosszérialemezhez.

Ugyeljen a jo födelésérintkezésre!

Az akkumulator minusz polusanak lecsatlakoztatasa eseten a kenyelmi elektronikai berendezesek felejtő memóriájából az összes tárolt adat törldik.

• A jarmu felszereltségénék fuggvényében a kovetkezó adatokat kei uból beállitani:

• Rádiókód
  -Fedelzeti ora
  -Kapcsolóóra
  -Fedelzeti szamitogep

• Ülëshelyzet

A beallitásokra vonatkozó megjegyzések a vonatkozó üzemeltetési utmutatóban talalhatok.

A szereles soran vegye figyembe a kovetkező megjegyzéseket:

VIGYAZAT!

• A monitor tugy rogzítse, hogy az semmilyen korulmenyek kozott (éles fékezés, kozlekedesi baleset) ne szabadulhasson el es ne okozhassa a jarmúutasainak sérulését.
• Ne rögzítse a monitor tólgezásak hatáskörzetében, mivel annak kioldása esétén sérulésveszély áll fenn.

Elektromos alkatrészeken vegzendő munkáknál vegye figyelembe a következő megjegyzeseket:

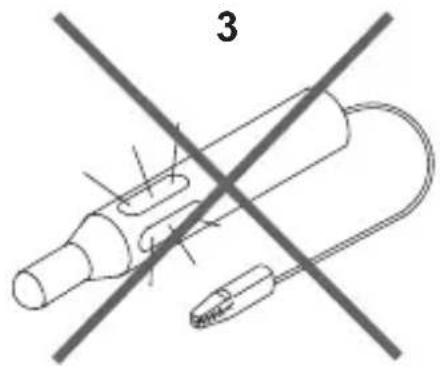

• Elektromos gezetékek feszültsegénék EllenörzéséhezCsak diódás ellenörzó lámpát (1. ábra 1, 3. oldal) vagy feszültsegméröt (1. ábra 2, 3. oldal) használjon. Világítótesttel rendelkezo Ellenörzó lámpák (1. ábra 3, 3. oldal) tʊn nagy áramot vesnék fel, ami a jarmú-elektronikát károsíthatja.

• Elektromos csatlakozások kialakításánál ügyeljen arra, hogy azok

• ne legyenek megtorve vagy megcsavarodva,

• ne surolodjanak peremeken,
• ne legyenek védelem nélkül éles peremú átvezetéseken keresztülvezetve

(3. ábra, 4. oldal).

• Szigetelje le az összes összekötest és csatlakozást.
• Biztosítsa a kábeleket mechanikus igénybevétel ellen kábelkötővel vagy szigetelőszalaggal, pédául a meglévo gezetekeken.

Vegye figyembe az LCD-monitor kezelésével kapcsolatos következő megjegyz séket:

VIGYÁZAT!

• Azok a személyek (beleérte a gyermekeket is), akik fizikai, érzékszervi vagy szellemi képességeik, illetve tapasztalatlanságuk vagy tudatlanságuk miatt a terméket nem tudjákBiztonságosan használni, ezt a terméket nem használhatják felelos személy felügyelete vagy utasítása nélkül.

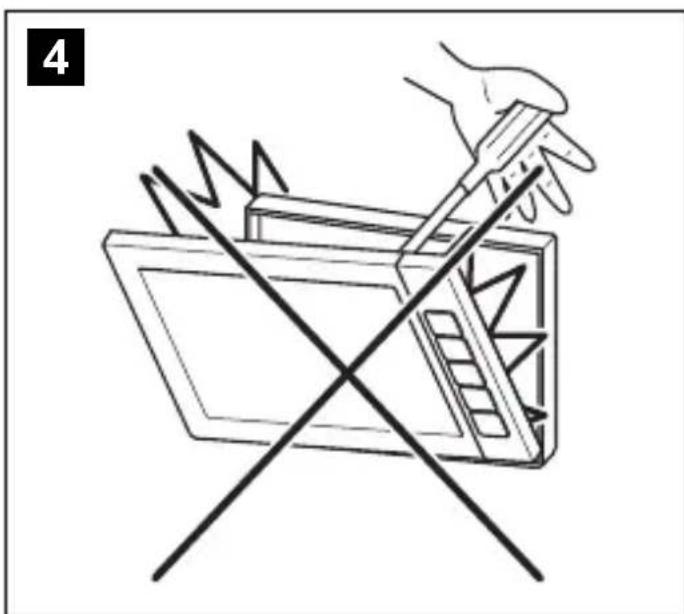

• Ne nyissa fel a monitor (4. ábra, 4. oldal).

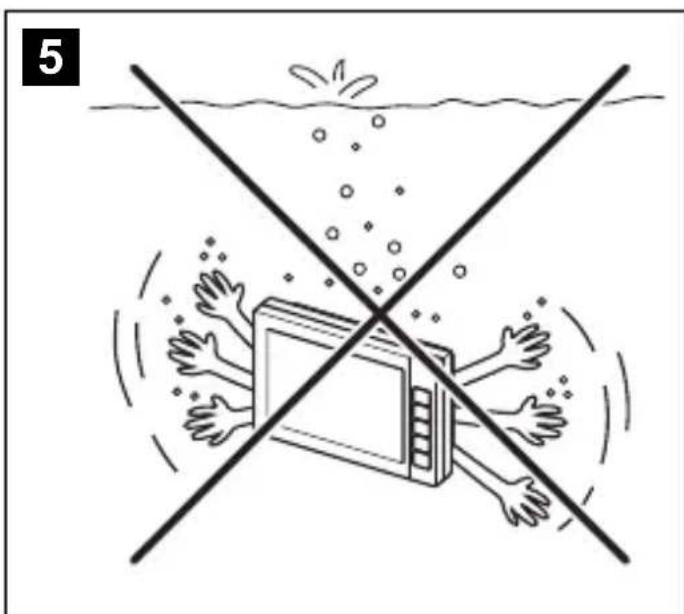

• Semmilyen esetben se merítse a monitorort vizbe meritési (5. ábra, 4. oldal); a monitor nem vizálló.

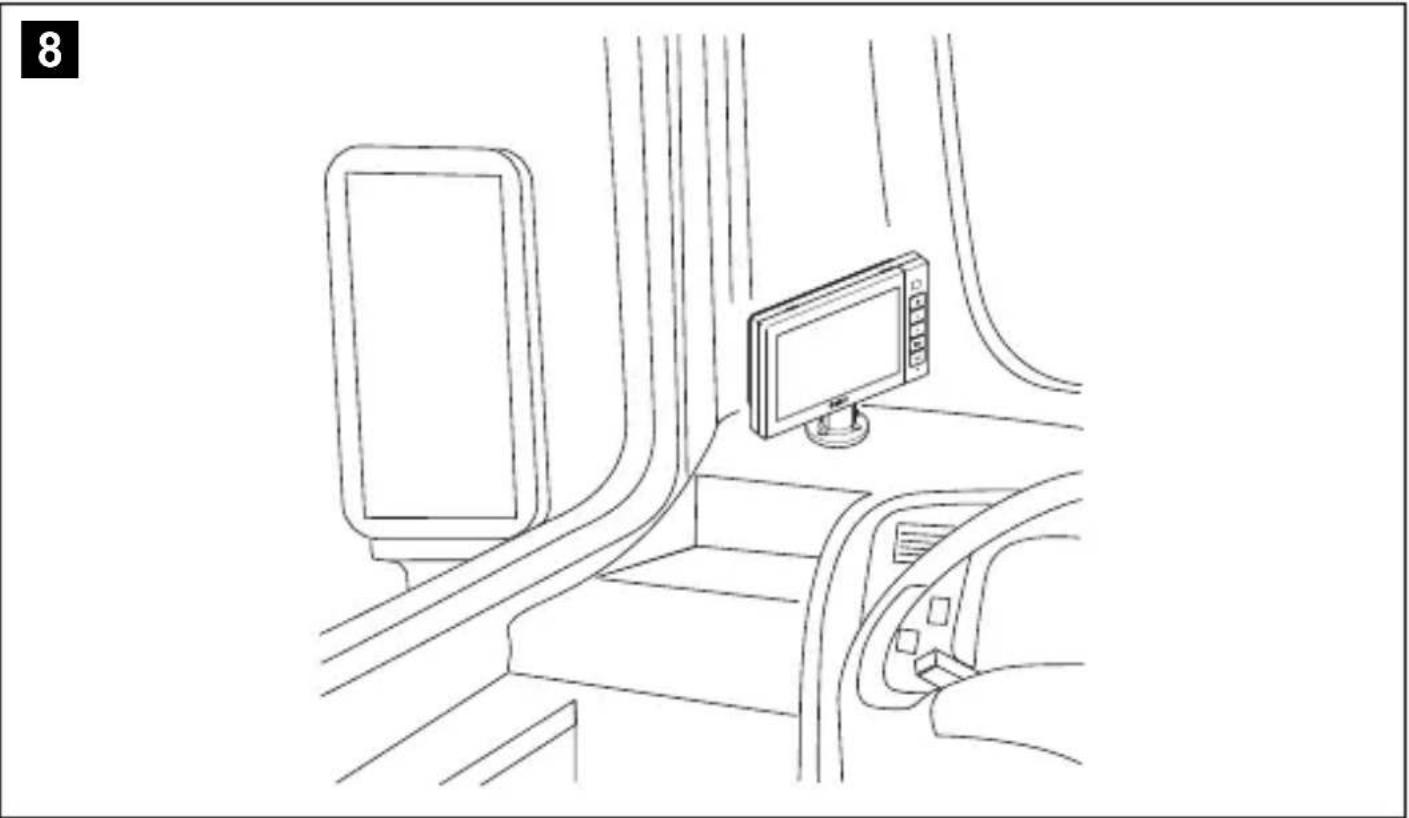

• A monitor nem akadályozhatja a kilátást gezetés közben (8. ábra, 5. oldal).
• Ne kezelje a monitorort nedves kézzel.
• Helyezze üzemen kívül a monitor, amennyiben a burkolata megserült.

FIGYELEM!

• Megfelelo feszültseget csatlakoztasson.

• Ne használja a monitort oylan helyeken, amelyek

• kozvetlen napsugárzásnak vannak kiteve,

• erös hämérseklet-ingadozásnak vannak kitéve,
• nagy páratartalommal rendelkeznek,
• rossz szellöźessel bírnak,

• porosak vagy olajosak.

• Ne nyomkodja az LCD-kijelzót.
  Ne ejtse le a monitor.

• Ha a monitorjármúvekben használja, akkor a jarmú motorja az üzemeltetés során legyen bekapcsolva, hogy a jarmú-akkumulátor ne merüljön le.
• A képminóség romolhat, ha erós elektromágneses mezők vannak a közelben.

Ezert ne használja a monitort kihangosítok kozelében.

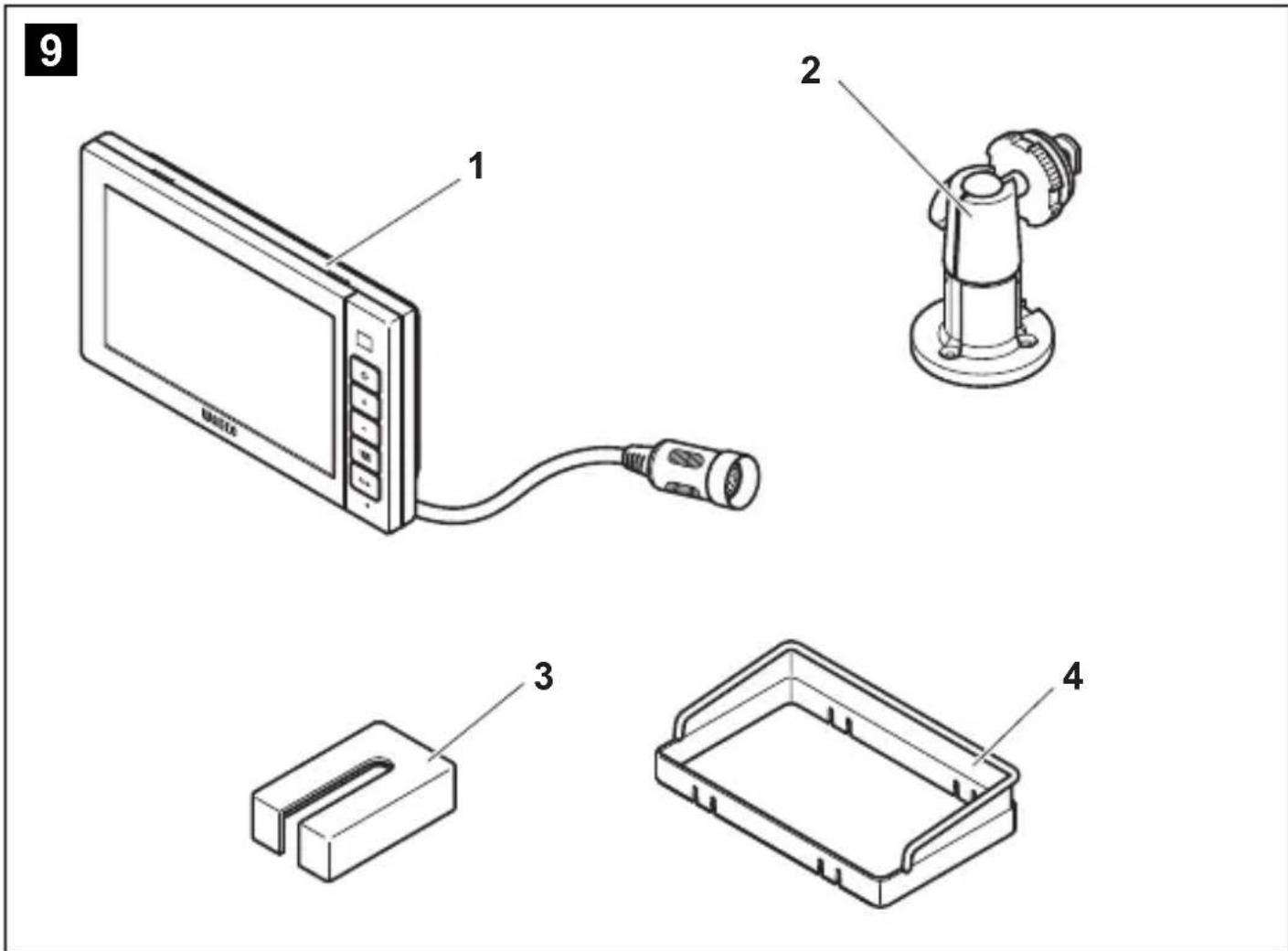

3 A csomag tartalma

Szám 9.ágra, Mennyi-seg 5. oldal	Megnevezés M55LX	Cikkszám M75LX
1 1 Monitor 9102100059 9102100058
2 1 Monitorartó		9102200193
3 1 A monitorartó burkolata		9102200194
4	1 Napellenző	9102200200 9102200201
-1 Csatlakozókábel		9102200196
-	- Rögzítőanyag

4 Tartozékok

Tartozékként kaphato (nincs mellekelve):

Megnevezés Cikkszám

Infravörös távirányító 9102200199

5 Rendeltetésszerő használat

A PerfectView M55LX (cikkszám: 9102100059) és M75LX (cikkszám: 9102100058) LCD-monitorok elósorban járrmüvekben való felhasználásra készültek. Kamerák (pél-dául videós tolatórendszer) vagy más videoforrások csatlakoztatására használható.

Az LCD-monitorok valamennyi jarmuben hasznalhatok.

Ezeket az LCD-monitorokat ipari használatra tervezték.

6 M uszaki leirás

6.1 Mûködési leirás

Az LCD-monitor oyan monitor, amelyhez kamerak (pédául videos tolatórendszer) vagy egyéb videooforrások (pédául DVD-készülék) csatlakoztathatok. A videooforrások bözött at lehet kapcsolni.

A monitor olyan gezérlovezetékek rendelkezik, amelyekkel automatikusan aktivalhátok a kamerák.

A monitorrall legfeljebb négy kamera üzemeltethető. A szokásos vezérés mellett a négy kamera automatikus modban egymás után kapcsolhato. A monitor olyan távolságjelzóvel is rendelkezik a kijelzón, amely hátrameneti fokozatba kapcsolva automatikusan aktivalódk (CAM1).

A monitor kijelzöje a levehető napellenzővel védhető avakítás Ellen.

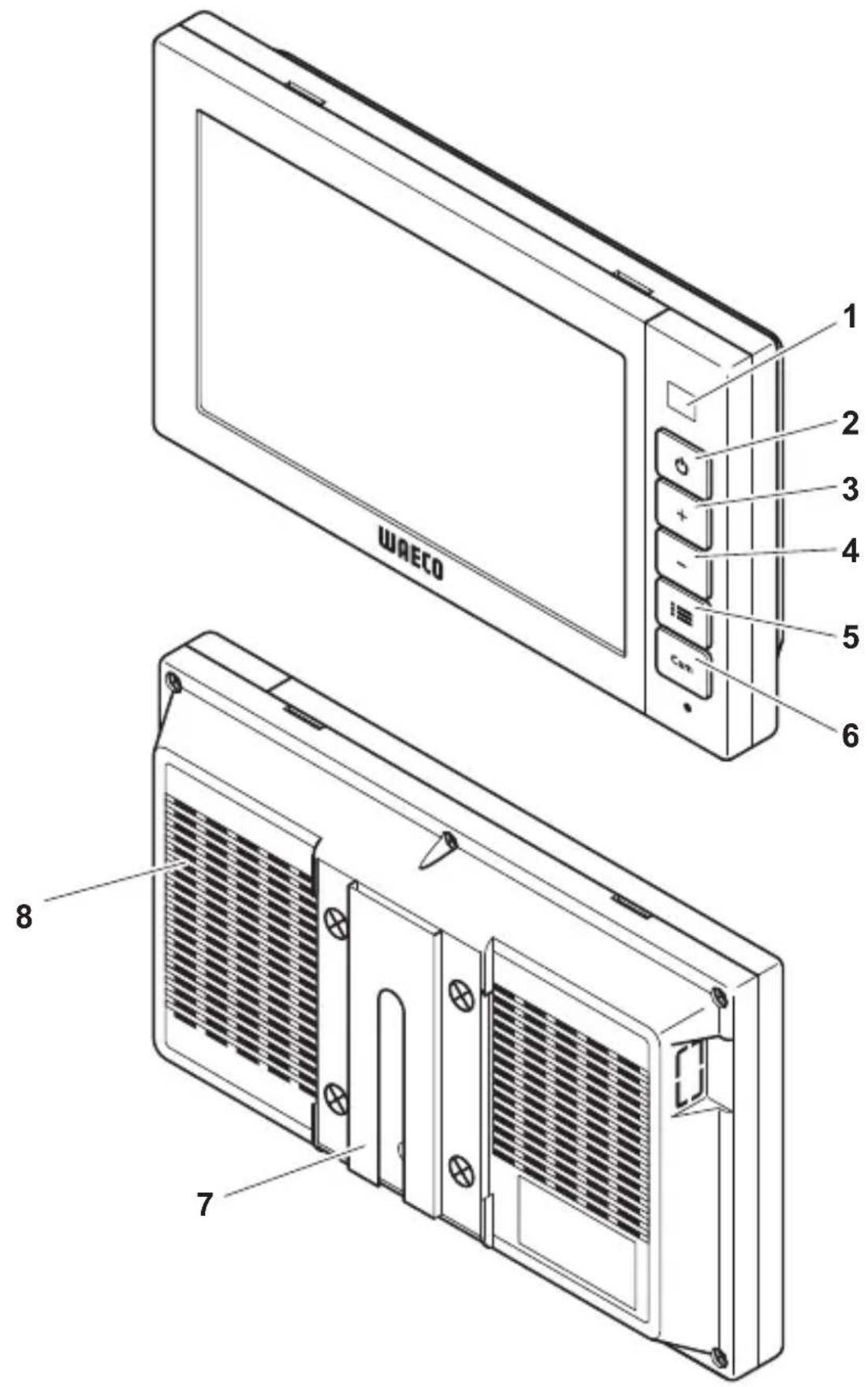

6.2 Kezelőelemek

A monitoron a kovetkező kezelőelemeket találja:

1 Erzékelőablak a sötétítési funkció számára
A kijelző fényereje automatikusan a környezeti fényviszonyokhoz igazodik.

2 Be- és kikapcsolja a monitor. A gomb pirosan világít, ha a monitor készenléti üzemmod-ban van. Zölden világít, ha a monitor be van kapcsolva.

Szám
10. a b r a Megne-vezes
6. oldal Leirás

3 + 1 .Novei a fenyerot.

1. Növeli a kivalasztott paramétr értékét, ha megnyitottakegy menüt.

4-1. Csökkenti a fenyerőt.

1. Csökkenti a kivalasztott paramétr értékét, ha megnyitot-tak egy menüt.

2. Bekacsolja a menüt.

3. Felhívja a beállitándó paramétereket.

A paramétrerek a kōvetkező sorrendben vannak elosztva a képernyő három oldalán:

1. oldal: Kép

-Fenyeo("Brightness")
-Kontraszt(Contrast")
-Szin(,Colour")
Hangerő ("Volume")
- Automatikus fenyerő-szabályozás ("Auto Dim")
- Távolság ("Distance"): A távolságjelzők beálításá

2. oldal: Opciok

-Nyelv (Language": Nemet", Angol", Francia", Olasz", Holland", Spanyol", Portugal", Orosz"
- Skála ("Scale"): Távolságjelek be-vagy kikapcsolása
- 1. camera/2. camera/3. camera/4. camera ("Camera1/Camera2/Camera3/Camera4"): „Normál“ vagy „Tükrözöttt"
- Érzékenység ("Sensitivity"): Az éjszakai fényero-szabályozó funkció bekapcsolási határériétékenek beálítasa

3. oldal: Automatikus keresés

• Automatikus keresés ("Auto search"): Bekapcsolja az automatikus kamerauzemet (a kamerák beállithato idószakonként bekapsolnak, pédául feröhely-felügyelettel rendelkező lóSZállíto utanfutóknál).
• 1. camera/2. camera/3. camera/4. camera ("Camera1/Camera2/Camera3/Camera4"): A kapcsolási idoköz beálításá
• Visszaállítás ("Default"): Az összes paramétr gyári beállítása

6 CAM Az egyik kameráról a.masikra kapcsol

Szám 10.ágra, Megne- vezes 6. oldal	Leirás
7 Monitortartó
8 Hangszóró

7 Az LCD-monitor felszerelése

7.1 Szükséges szerszámok (1. ábra, 3. oldal)

A beepitéshez és szereleshez a kovetkező szerszámok szükségesek:

• Mérőszalag (4)
  Pontozo (5)
  Kalapács (6)
  Furofejkeszlet (7)
  Furogep (8)
  Csavarhuzo (9)

Az elektromos csatlakoztatáshoz és teszteléséhez a következő segédeszközok szük-segesek:

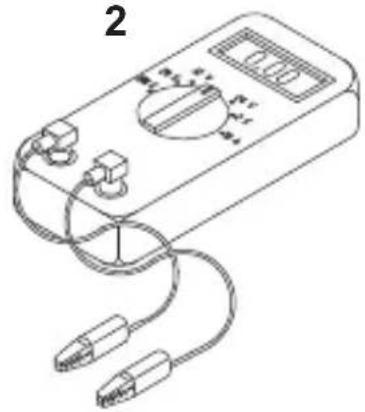

Diódas的概率 (1) vagy voltmero (2)
- Szigetelőszalag (10)
Horezsugarodotmlo

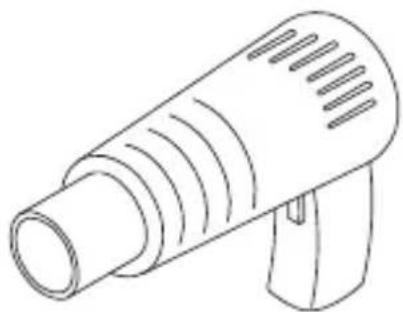

Holegfuvó (11)
- Préselöfogó (12)
- Adott esetben forrasztópáka (13)
- Adott esetben forrasztócin (14)
- Adott esetben kábelátvezető hüvelyek

A kábelek rögzítéséhez adott esetben meg kabelkötzők lehetnek szükségesek.

7.2 A monitor felszerelése

VIGYÁZAT! Sérulésveszély!

A monitor helyét úgy kell kivalasztani, hogy a jarmu utasai semmíképpen ne serülhessenek meg miatta (pl. erós fékezéskor, kozúti baleset esétén).

A szereles során vegye figylembe a következő megjegyzéseket:

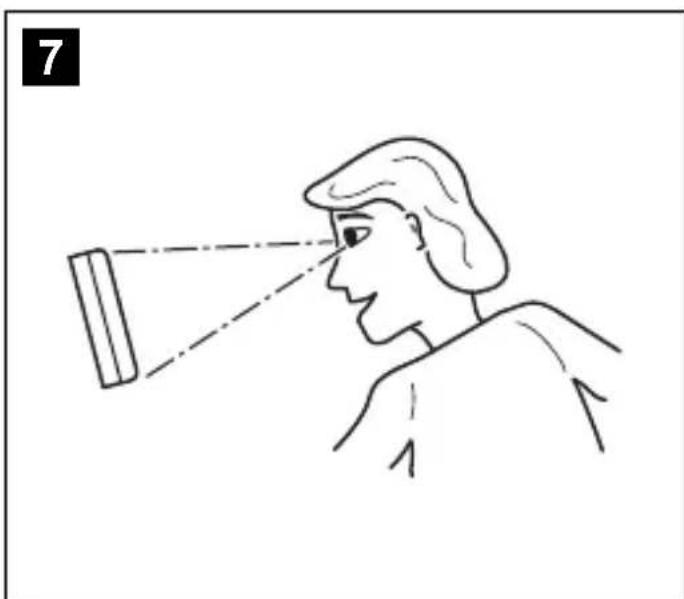

• Valasszon oyan helyet a felszereléshez, amely akadálytalan ralatástBiztosít a monitorra (6. ábra és 7. ábra, 4. oldal).
• A monitor tilos a fej utkozési tartományaban vagy a legzsákok kinyilási tartományaban felszerelni. Ellenkező esetben serulésveszély áll fenn.
• A monitor nem akadályozhatja a kilátást gezetés közben (8. ábra, 5. oldal).
• A felszerelés helyének sik felületünek kell lennie.
  Ellenorizze, hogy a kivalasztott felszerelési hely alatt elengedő hely kinálkozik-e az alatetek és anyák rogzítéséhez.
• Elóször azt Ellenőrizable, hogy a fúró átjutásához elegendo szabad hely áll-e rendelke-zésre (2. ábra, 4. oldal).
• Vegye figyembe a monitor sulyat. Szükség eseten gondoskodjon segédeszközöról (nagyobb alatetek vagy lemezek).
• Biztositsa, hogy a csatlakozokábelt el tudja vezetni a monitorig.

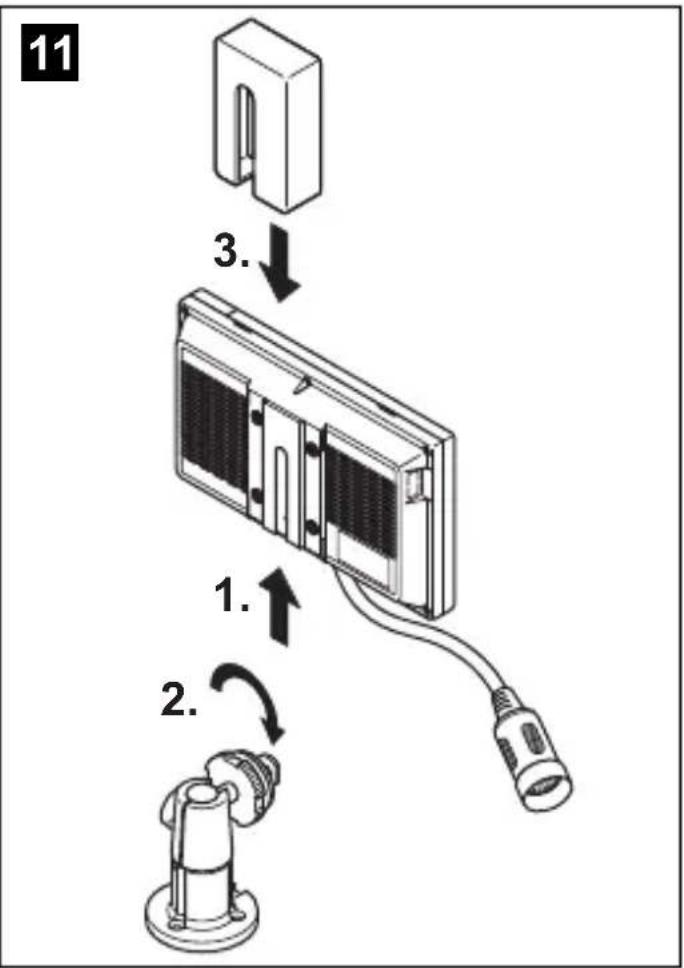

A szerelési hely meghatározása (11. ábra, 7. oldal)

Helyezze a monitora monitorartóra.
Helyezze el a monitort probaképpen a rogzített tartólabbal.
Rajzolja rá a tartóláb sarkainak helyét a mûszerfalra.

Vegye le a monitor t a monitorartorol.

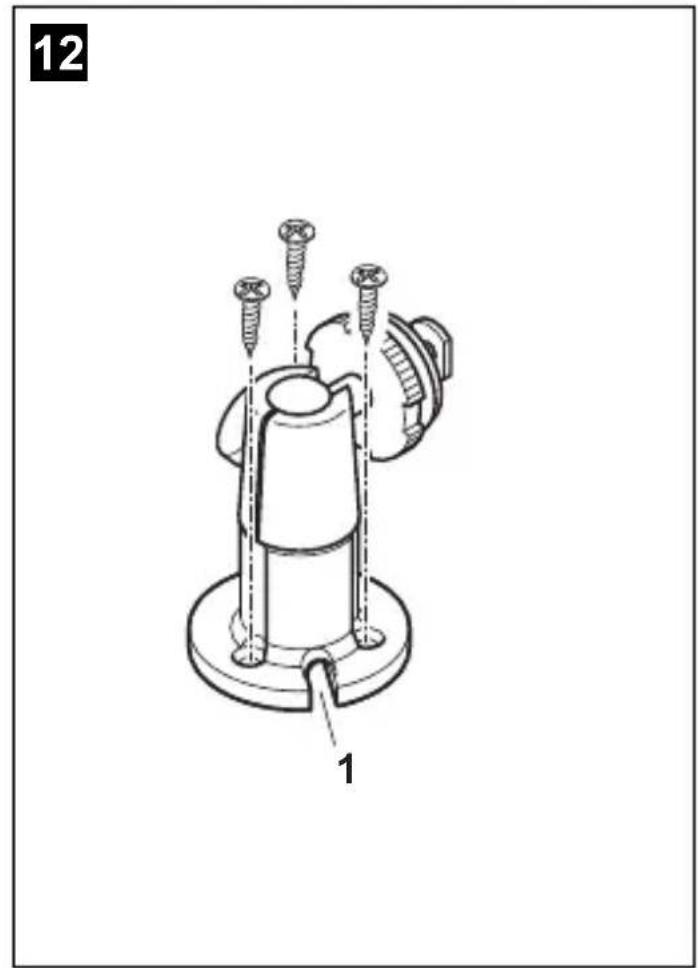

A monitorortó felcsavarozása a múszerfalra (12. ábra, 7. oldal)

Tartsa a tartolábat az előzöekben berajzolt helyen.
Rögzítse a monitorartót az önmetsző csavarokkal.

A monitor rogzítésé

Helyezze ra a monitor t a monitorartora, majd rogzitse a recezett feju csavarokkal (11. abra, 7. oldal).

Tolja rá a burkolatot a monitoron levó monitorortára.

7.3 A monitor elektromos csatlakoztatása

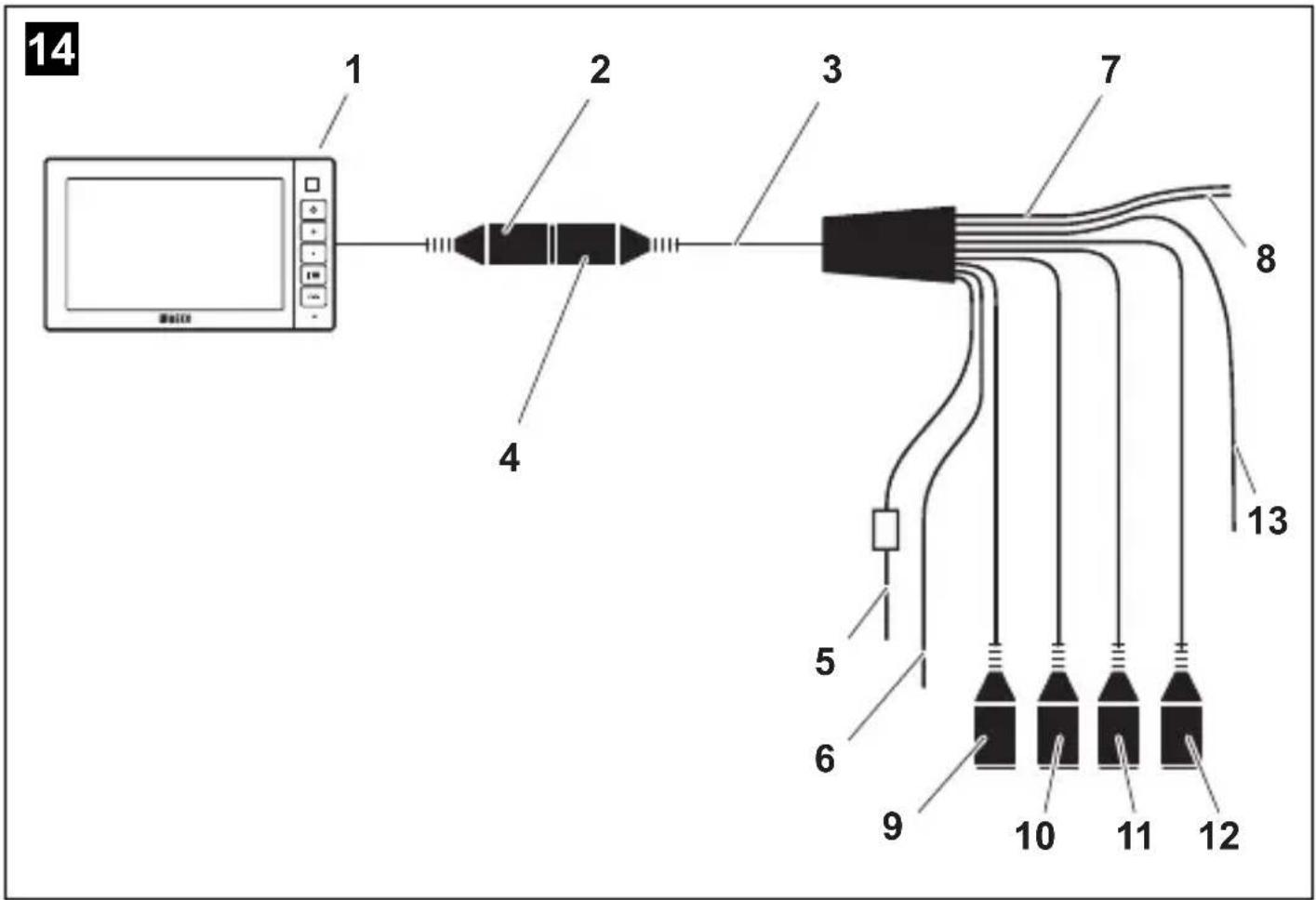

Az LCD-monitor kapcsolási rajzát itt találja: 14. ábra, 8. oldal.

Szám Megnevezés
1 Monitor
2 20-pólusú aljzat
3 Monitorvezeték
4 20 pólusú DIN-csatlakozó
5	12 – 24 V-os positív kábel (piros): Csatlakozás a gyújtás positív pólusára (kapcsolt positív, 15. kapocs) vagy az akkumulátor positív pólusára (30. kapocs)
6 Testkábel (fekete): Csatlakozás a típforrás negativ pázsír
7 Kábel (zöld): CAM1 videobemenet gezérlöbemenete, pl. a tolatólámpához való csatlakoztatársa
8 Kábel (fehér): CAM2 videobemenet gezérlöbemenete, pl. oldalkamera
9 CAM1 6-pólusú aljzata (csatlakoztatás az 1. videooforrásra)
10 CAM2 6-pólusú aljzata (csatlakoztatás a 2. videooforrásra)
11 CAM3 6-pólusú aljzata (csatlakoztatás a 3. videooforrásra) videojel-felismeréssel
12 CAM4 6-pólusú aljzata (csatlakoztatás a 4. videooforrásra, videojel-felismeréssel)
13 Kábel (kék): CAM3 videobemenet gezérlöbemenete Ha a rendszert ezzel a gezérlövezetékkel aktiválják, akkor az összes gomb funkció nélkül marad (a DIN EN 1501-1 szerint).

FIGYELEM!

A szakszer'tlen kábelehlhelyezések és kabel-összekottetések ismetelten hibás muködést eredményeznek vagy alkatrészek sérülését okozzák. Az utolagosan felszerelt komponensek tartós és hibátlan muködésenek felte tele a szakszerüen kialakított kábelehlhelyezés és kabel-összekottetés.

A csatlakozókábelek elhelyeze sé során tartsa szem elott a következőket:

• A csatlakozókábelek átvezétésénél lehetõseg szerint eredeti átvezetéseket vagy más átvezétési lehetõsegeket használjon, pl. szellozörácsokat. Ha nincsenek átvezetések, akkor 22 mm Ø lyukat kell furnia. Először azt Ellenőrizable, hogy a fúró átjutásáhozelligence szabad hely all-e rendelkezesre (2. ábra, 4. oldal).
  Fedje le a furatot az atvezetővel (12. ábra 1, 7. oldal) a monitorortó talplapjában.
• A kabel séruléseit megelózende, a kábelek elhelyezésénél mindig tartson elegendo távolságot a forro jarmüalkatrészektól (lampák, ventilatorok, fûtes stb.).

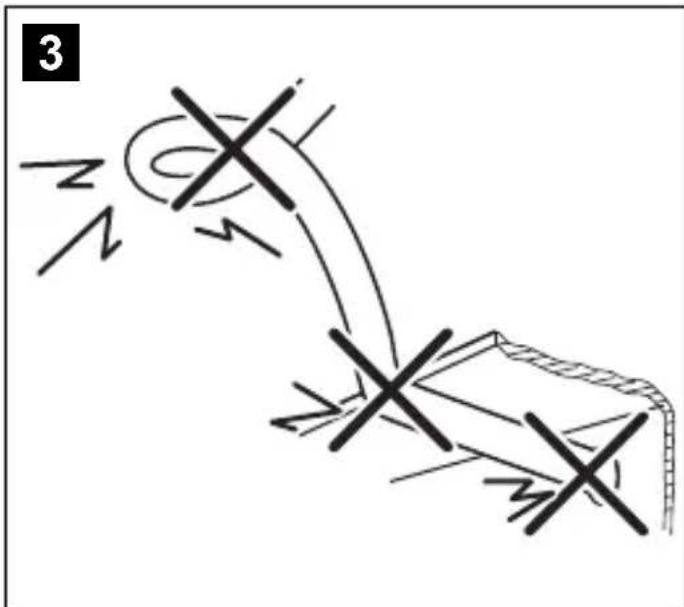

• A kábelek elhelyezézekor (3. ábra, 4. oldal) ügyeljenarra, hogy azok
  • ne legyenek tulságosan megtörve vagy megcsavarodva,
  • ne surolódjanak peremeken,
  • ne legyenek védelem nélkül éles peremú átvezetésen keresztülvezetve.

A monitor csatlakoztatása videós tolatórendszerként (14. ábra, 8. oldal)

Helyezze el a monitorortó csatlakozókábelét a múszerfalon.
Dugja be a monitorkabel csatlakozódupojat (2) a csatlakozókabel (3) aljzataba (4). A csatlakozóduponak hallhatoan a helyere kell ugrania.

FIGYELEM! Sérulésveszély!

A tápforrasra való csatlakoztatáskor ügyeljen a megfelelo polaritásra.

Csatlakoztassa a csatlakozokábel piros és fekete kabelét egy megfelelo típforrasra: - Csatlakoztassa a piros kabelt (5) a 15-ös kapocsra (gyújtás).
- Csatlakoztassa a fekete kábelt (6) a 31-es kapocsra (test).
Ha a monitor tárameneti fokozatba való kapcsoláskor aktivalni szerétrne, akkor a zöld kábelt (7) csatlakoztassa a tolatólampa positiv gezetékère.

MEGJEGYZÉS

Ha a zöld kábel (7) feszültseget kap, a tolatókamera aktivalódik. A tolatókamera elsobbséget álvez.

Ha a monitorpéldául az irányjelző használatakor szeretné aktivalni, akkor csatlakoztassa a kovetkező vezerlókábelt az irányjelzők egyik positív gezetékère: - fehér kabel (8), kék kabel (13)

MEGJEGYZÉS

Ha ez a gezérólókábel feszültseget kap, akkor a CAM2 és CAM3 videobemenet aktivalódk.

Ez a gezérlokábel pl. az oldalkamera aktivalására szolgálo jelvezetéként FUNCIONÁL AZ index használata kozben.

Szükség eseten kõsse össze a csatlakozókábel CAM1 (9) aljzatát az 1. videoforrás (pl. tolatokamera) csatlakozódugójával.
Szükség esetén kõsse össze a csatlakozókábel CAM2 (10) aljatát a 2. videoforrás (pl. oldalkamera) csatlakozódugójával.
Szükség esetén kõsse össze a csatlakozókábel CAM3 (11) aljatát a 3. videoforrás (pl. kamera) csatlakozódugójával.

MEGJEGYZES

Vegye figyembe a videorendszer áramfelvetelet. A kamerák fütéssel vannak ellátva. Az áramerösség legfeljebb 1,5 A lehet (három kamera fütési üzemmodban). Az akumulatorra való kozvetlen csatlakoztatásnál használjon szakaszolét. Igy konnyeden leválaszthatja a videorendszzert az akkumulátorrol, ha hosszabb ideig nem használja a jarmúvet.

Kiegésztő tolatókamera csatlakoztatása (utánfutózem)

Szükség eseten kõsse össze a csatlakozókabel CAM4 aljzatát (12) a kiegészítő tolatókamera csatlakozódugójával.

8 Az LCD-monitor használata

8.1 A monitor bekapcsolása

Kikapcsolt monitor esétén nyomja meg a „G" gombot (10. ábra 2, 6. oldal) a monitor bekapcsolásához.
A gomb zolden vilagit.
Megjelenik az atvitt kép.

8.2 A monitor kikapcsolása

Nyomja meg a ^ gombat (10. abra 2, 6. oldal) a monitor kikapcsolásához.
A gomb pirosan vilagit.
Megaszünik a kép.

8.3 A monitor beállítása

A kōvetkezō MODON állithatja be a monitor t a kivánsága szerint (10. ábra, 6. oldal):

Nyomja meg a(z) gombat (5) a kivant parameterek kivalasztásához.
A beallithato parameterek a kovetkez o sorrendben jelennek meg:

1. oldal: Kép

-FenyerO(,Brightness"):0-100
-Kontraszt(,Contrast"):0-100
-Szin(“Colour”):0-100
-Hangero (,Volume^ ) :0-100
- Automatikus fenyerő-szabályozás ("Auto Dim") Be, Ki
- Távolság ("Distance"): A tívolságjelek beálítása ("Távolságjelek beálítása" fej., 254. oldal)

2. oldal: Opciok

• Nyelv ("Language"): "Német", "Angol", "Francia", "Olasz", "Holland", "Spanyol", "Portugal", "Orosz"
• Skála ("Scale"): Be, Ki (Távolságjelek be-vagy kikapcsolása)
• 1. camera/2. camera/3. camera/4. camera ("Camera1/Camera2/Camera3/Camera4"): "Normál" vagy „Tükrözött”
• Erzékenység ("Sensitivity"): 1, 2
  Az éjszakai fenyerő-szabályozó funkció bekapcsolási határéritekének beálításá a vakitás elkerülésé erdekében.
  Fenyerő-szabályozó modban két fokozatban állithato a bekapcsolási határéritek

3. oldal: Automatikus keresés

• Automatikus keresés („Auto search"): Be, Ki Bekapcsolja az automatikus kamerauzemet (a kamerák beállithato időszakkontént bekapcsolnak, pédául feröhely-felügyelettel rendelkező lóSZállito utanfutóknál).
• Kam. késl. ("Cam. Delay"): A kapcsolási idoköz beallitasa (2 és 20 mp kozt)
• Visszaállítás ("Default"): Az összes paramétr gyári beállítása

A kívant paramétr beállításához nyomja meg a „+” gombat (3) vagy a „-“ gombat (4).
A kivalasztott parameter ertekenek novelseheznyomja meg a "+" gombot (3).
A kivalasztott parameter ertekenek csokkenteseheznyomja meg a „- gombot.(4).

8.4 Videoforras beallitasa

A videoforras beallitásához a következő modon járjon el (10. ábra, 6. oldal):

Ha at szeretné kapcsolni a videoofrást, akkor nyomja meg a „CAM" (6) gombot.
A monitor az „1. kamera – 2. kamera – 3. kamera – 4. kamera" sorrendben vǎltja a kamerákat.

MEGJEGYZES

Ha a kamerákat automatikusan szerétné körbekapcsolni: lásd „Az automatíkus keresés beállítása" fej., 253. oldal.

8.5 Az automatikus keresés beállítása

Az automatikus keresés beallitásához a következő modon járjon el (10. ábra, 6. oldal):

Nyomja addig a(z) (5) gombat, mig meg nem jelenik az „AutomATUS keresés" menu.
Nyomja meg a " + " gombat (3) az automatikus kereses bekapcsolasahoz.
A monitor elore beallitott idokzönként, az „1. kamera - 2. kamera - 3. kamera - 4. kamera" sorrendben automatikusan valtja a kamerákat.

Az elő körkapcsolás után márCsak a csatlakoztatott kamerával rendelkező bemenetek jelennek meg.

Ebben az uzemmodban nincs hangvisszajelzes.

Megjelenitési idô beallitása

A kijelzés idöartamát 2 és 20 masodperc kőzt allíthatja be.

Nyomja addig a(z) (5) gombat, mig meg nem jelenik a „Kam. késl.” menu.
Nyomja meg a " + " (3) gombot a kamerak megjelenitési idejenek noveléséhez. Nyomja meg a " - " gombot (4) a kamerak megjelenitési idejenek csökkentéséhez.

Az automatikus keresés befejezése

Nyomja addig a(z), (5) gombat, mig meg nem jelenik az „AutomATUS keresés" menu.
Nyomja meg a " + " gombot (3) az automatikus kereses kikapcsolasahoz.

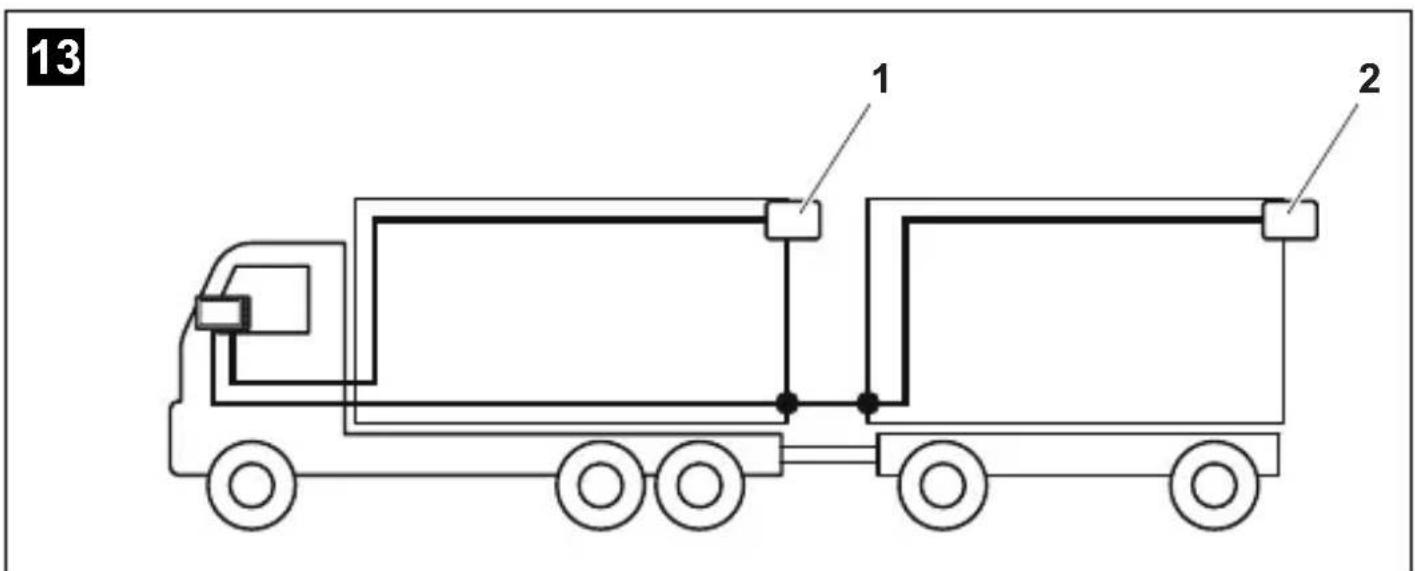

8.6 Utánfúto-kamera ésszlelese

Erre a funkcióra utánfuto-kamera használata esétén van szükség (13. ábra, 7. oldal), ha a rendszer automatikusan, a hátrameneti fokozaton keresztül aktivalódk.

• Egy kamera van csatlakoztatva (pédául vontatójármü utánfúto nélkül): a CAM1 csatlakozóra csatlakoztatott kamera (1) lesz aktivalva
• Két kamera van csatlakoztatva (pédául vontatójármú utánfutóval): a CAM4 csatlakozóra csatlakoztatott kamera (2) lesz aktivalva (a CAM1 inaktív).

8.7 Távolságjek beállítása

A távolságjelek beállitásához a követkežő modon járjon el (10. ábra, 6. oldal):

Nyomja addig a(z) (5) gombat, mig meg nem jelenik a „Skála" menu.
Megjelennek a beallithato tavolsaggelek.
Nyomja meg a " + " gombot (3) a pirossal kiemelt tavolsagjelek elmozdításához.
Nyomja meg a „-gombot (4) a következő távolságjel kivalasztásához.
Nyomja meg a(z) (5) gombat a beallitas befejezeséhez.

9 Az LCD-monitor apolasa és tiszítása

FIGYELEM! Sérulésveszély!

• Ne használjon éles vagy kemeny eszközöket a tiszításhoz, mivel azok a monitor sérulését okozhatják.
• Távolítsa el a kábeleket a monitor tiszítíasa elótt, hogy ne keletkehzessen rovidzárlat.

Alkalmanként tisztfitsa meg a monitorpupa, nedes kendövel.

10 Szavatosság

A termékre a törvény szerinti szavatossági időszak érvényes. A termék meghibásodása esétén forduljon a gyártói lerakathoz (a címeket lásd jelen utmutató hatoldalan), illetve az illetékes szakkereskedöhz.

A javitáshoz, illetve a szavatossági adminisztráciohz a következó dokumentumokat kell beküldenie:

• hibás részegységek,
• a számla vásárlási datummal rendelkező masolatát,
• a reklamáció okát vagy a hibát tartalmazó leírást.

11 Ártalmatlanítás

A csomagolóanyagot lehetöleg a megfelelo ürahasznositható hulladék kozé tegye.

Ha a terméket veglegesen kivonja a forgalomból, kérjuk, tajekozódjon a legközelebbi hulladékártalmatlanitó kozpontnál vagy a szakkereskedőjénél az idevonatkozó artilmatlanitásí előirásokkal kapcsolatosan.

12 Muszaki adatok

	M55LX M75LX
Cikkszám: 9102100059 910	2100058
Típus: Color TFT LCD
Kijelzőményet: 5" (12,7 cm) 7"	(17,8 cm)
Fényerő:	kb. 350 cd/m²	kb. 400 cd/m²
Kijelző felbontása (víszintes x függőleges): 38	5000 pixel
Tévészabvány: PAL/NTSC (automatikus átkapcsolás)
Üzemi feszültseg: 12 – 30 V=
Teljesítményfelvétel: max. 10 W
Üzemi hősér séklet:	-20 °C és 70 °C között
Tárolási hősér séklet:	-25 °C és 80 °C között
Légnedvesség:	maximum 85 %
Rezgésállóság:	6 g
Mérétek (sz x m x h):	146 x 87 x 26	190 x 110 x 26
Súly:	350 g	400 g

Engedélyek

A keszülék E13-as engedéllyel rendelkezik.

AUSTRALIA

Mail: [e-mail]

ITALY
